Самовсасывающий насос ВИХРЬ ПН-370 способен обеспечить подачу чистой воды из любого источника, гарантируя при этом напор в 30 метров. Благодаря поверхностному устройству данной модели, эксплуатация насоса не требует особых навыков и не вызывает никаких трудностей. Его способность перекачивать 45 л/мин является оптимальной для обеспечения полива огорода или подачи воды в дом. При этом использование поверхностного насоса ВИХРЬ ПН-370 весьма экономично – его потребляемая мощность составляет всего 370 Вт.
Данная модель отличается лучшей устойчивостью к механическим повреждениям и воздействию окружающей среды благодаря прочному чугунному корпусу. Двигатель насоса защищен от перегрузки, что обеспечивает длительный срок эксплуатации. Оптимальное сочетание цены и качества делают очевидным выбор в пользу поверхностного насоса ВИХРЬ ПН-370. К тому же, судя по отзывам владельцев, он отлично справляется с заявленными функциями.
Поверхностные и погружные скважинные насосы
Чтобы понять, какой глубинный насос выбрать для скважины, необходимо разобраться в классификации помпового оборудования.
Какие бывают насосы для скважин по месту монтажа:
- Погружные. Устанавливаются внутри шахты, в непосредственной близости от ее дна.
- Поверхностные. Местом размещения этих моделей является поверхность земли, в непосредственной близости от точки водозабора. Также есть вариант с установкой на специальных поплавках, когда откачивающее устройство плавает по поверхности воды. Чтобы понять, какой поверхностный насос лучше для скважины, необходимо замерить глубину шахты. Поверхностные помпы в своей работе используют всасывание, поэтому их эффективность во многом зависит от высоты подъема отобранной из источника воды.
Чтобы понять, для какой скважины лучше поверхностный насос, нужно учитывать расстояние от воды до поверхности земли. В идеале оно не должно превышать 8 м. Подобными параметрами обладают популярные абиссинские колодцы, для которых поверхностная помпа является идеальным вариантом. Дело в том, что шахта такого колодца очень узкая и неглубокая.
Что касается фильтрационных или артезианских скважин, то при использовании поверхностных моделей положительный результат не будет достигнут. Выход тут только один – покупать погружной глубоководный насос для скважины
Рассматривая обе разновидности помпы, необходимо взять во внимание, что поверхностные насосы во время работы издают больше шума. По этой причине оборудование обычно устанавливают внутри специального кожуха или в отдельном помещении
ручной насос для воды
Примерную мощность насоса можно узнать по внешнему виду оборудования. Техника большой производительности помещена в габаритный корпус. Весят такие приборы намного больше, чем стандартные насосы с глубиной погружения до 40 метров
Беря во внимание эти соображения, желательно приобретать устройства с определенным запасом производительности. К примеру, для шахты глубиной 50 м хорошо подойдет агрегат, предназначенный для установки на глубине 60 м
На максимальной глубине аппарат будет работать в режиме постоянных перегрузок. Это негативно отобразится на продолжительности его службы из-за быстрого износа внутренних деталей. Скважины глубиной погружения 60 м необходимо оснащать помпами для работы на глубине 70 метров. Желательно, чтобы на помповом оборудовании имелась автоматическая защита от «сухого хода». Иногда бывает так, что подача воды в агрегат по тем или иным причинам прерывается.
Где используются погружные водяные насосы ↑
Погружными насосы называют потому, что при работе их полностью опускают в источник водозабора. Ими можно:
- откачивать чистую воду из колодцев, глубиной от 10 м и более;
- поднимать чистую воду из скважин;
- сливать грязную воду из бассейна, фонтана;
- устранять последствия паводка в подвалах и погребах;
- чистить пруд или озеро;
- откачивать септик и пр.
Для очистки септиков используют фекальные погружные насосы с измельчителем для дробления крупных частиц, обладающие высокой устойчивостью к химическим реакциям
Исходя из поставленных задач, подбирают конкретный тип прибора, необходимую мощность и производительность.
Критерии выбора
Насос для скважины, например, Малыш, – это главный элемент системы водоснабжения загородного дома. От правильности выбора этого агрегата зависит бесперебойная работа всей системы. При подборе насосного оборудования необходимо учитывать сразу несколько критериев:
- Главными показателями , влияющими на выбор устройства, являются уровень жидкости в гидротехническом сооружении и глубина скважины. В паспорте к насосному оборудованию обязательно указывается глубина водозабора, на который рассчитан насос. Если вы не знаете, какой глубины ваше гидротехническое сооружение, лучше её измерять самостоятельно при помощи специального прибора или обычной верёвки. Также при помощи верёвки (её мокрой части) можно узнать высоту водного столба в скважине. Далее мы рассмотрим особенности выбора агрегата для скважин глубиной 30 метров.
- Потребности в воде . Выбор насосного оборудования без знания этой величины просто невозможен. В зависимости от разновидности насоса этот показатель может быть в пределах 20-200 л/мин. Расчёт делается с учётом, что один человек использует в сутки воду в объёме 200 л. Следовательно, на семью из четырёх человек понадобится насос, мощность которого находится в пределах 30-50 л/мин. Можно выбрать самый простой агрегат, например, Вихрь или Малыш, только стоит предусмотреть небольшой запас мощности. Если кроме водоснабжения дома прибор будет обеспечивать полив огорода, то нужен насос ещё большей мощности. Как правило, для полива огорода в день может понадобиться около 2 тыс. литров воды, поэтому мощность насосного оборудования должна быть больше на 50 л/мин.
- Производительность скважины . Точно вычислить объём воды, добываемый за определённый период, не получится. Для приблизительной оценки этого параметра засекают время, за которое всю воду из гидротехнического сооружения откачают, а также время, за которое полностью опустошённая скважина вновь наполнится водой. После этого второй показатель стоит разделить на первый. Полученный результат и будет дебетом водозабора. Для подбора насосного оборудования этой приблизительной величины будет вполне достаточно.
- Напор скважины на воду . Этот показатель особенно важен для водозаборов глубиной 30 метров и более. Для определения напора вы должны знать, сколько метров в глубину имеет ваша скважина. К этой величине прибавляют 30 и увеличивают на 10 процентов. В итоге вы получите высоту водяного столба. По этому показателю и выбирают насос. Например, если ваше гидротехническое сооружение глубиной 30 метров, то высота водяного столба получится 60 м +30 + 10% = 66 м. В таком случае лучше выбирать модель насосного оборудования, например, Малыш или Вихрь, с напором 70 метров.
- Диаметр ствола гидротехнического сооружения . Этот показатель нужен для определения мощности насосного оборудования. Если бурение вашей скважины выполняли профессионалы, то данную величину можно найти в паспорте скважины на воду. Если водозабор делали сами, то диаметр можно измерять тоже самостоятельно. Эта величина должна быть в дюймах, поэтому для перевода из сантиметров знайте, что в одном дюйме 2,54 см. Большинство насосов, в том числе и агрегат Малыш, предназначены для скважин размером 4 дюйма. Если диаметр ствола вашего сооружения нестандартный, нужную модель можно заказать из каталога. Именно поэтому, прежде чем делать скважину на воду, стоит заранее выбрать подходящий 4-х дюймовый диаметр обсадной колонны.
- Цена насосного оборудования – не менее важный показатель при выборе агрегата. Также при подсчёте расходов стоит учесть, что вам понадобится стальной трос для подвешивания насоса в скважине и автомат для подключения. Необязательно выбирать самый дорогой агрегат. Есть сравнительно недорогие отечественные модели, например, насос Малыш, которые отлично справляются с поставленными задачами.
Предназначение насосов
Погружные насосы используются не только для перекачки воды из колодцев или скважин. Применять их можно для транспортировки любых жидкостей под нужным напором.
Спектр использования приборов погружного типа довольно широкий:
- обеспечение водоснабжением частных домов;
- отведение канализационных стоков от частного дома;
- подключение к пожарной системе безопасности;
- полив участка;
- нагнетание давления в системе водоснабжения;
- функционирование фонтанов, аквариумов;
- наполнение, или очищение от влаги больших емкостей (бассейны, подвалы, колодцы);
- создание «полевого душа»;
- разлив напитков.
Приборы погружного типа можно объединять с другими, более мощными, для увеличения производительности. В частности, так смогут работать насосы, изготовленные италийской фирмой Педролло. Такой вариант подходит, например, в ситуации, когда подключение наземного насоса для выкачки воды затруднено (глубокое залегание пластов воды), а реальные нужды потребления жидкости высокие (городское водоснабжение).
https://youtube.com/watch?v=p1twcgiduZg
Скважинные погружные насосы для воды
Погружные насосы устанавливаются в водоносный слой шахты скважины (подвешиваются на тросе). Корпус их выполняют из материалов, не подверженных негативному влиянию коррозии – нержавеющей стали, высокопрочного пластика. Насосы имеют водяное охлаждение, на всасе установлена защитная сетка от попадания крупных частиц.
Продвинутые модели имеют качественную автоматику безопасности – защиту от сухого хода, защиту от перегрева. Также устанавливаются встроенные фильтры тонкой очистки, обратный клапан. Кабель питания прокладывается совместно с трубопроводом подачи воды на этапе строительства.
По конструкции и принципу действия выделяют следующие виды насосов погружного типа:
- Центробежные;
- Вибрационные (импульсные);
- Винтовые;
- Вихревые.
Погружные насосы отличаются очень высоким показателем напора – более 100 метров водного столба (более 10 кгс/см2). Этот показатель сделал их основным видом оборудования для источников воды глубиной более 9 – 10 метров. Погружные насосы отличаются отсутствием шума, неприхотливостью, но затруднен контроль за их работой из-за удаленности.
Скважинные погружные центробежные насосы
Центробежные насосы – самая популярная модель. Принцип их работы основан на использовании центробежных сил. В корпусе насоса размещено рабочее колесо с лопатками (изогнутыми лопастями). В центральную часть корпуса засасывается вода, колесо вращается и придает воде направление движения от центра к стенке корпуса. При этом создается некоторое избыточное давление.
На корпусе расположен нагнетательный патрубок – через него вода выходит из насоса, имея рабочее давление. Для высоких значений давления воды (напора) несколько корпусов устанавливаются последовательно, давление повышается по ступеням. Агрегаты с большим напором могут иметь высоту корпуса до 2 метров.
Рабочие элементы – колесо, уплотнения и прочее – выполняются из нержавеющих материалов.
Погружные вибрационные насосы для скважин
Вибрационные насосы работают по принципу мембранного импульса. Электрическая катушка подает механический импульс на поршень, поршень передает усилие мембране. Мембрана выгибается, в диафрагму засасывается порция воды.
Затем поршень совершает обратный ход, при этом клапан на всасе закрывается, мембрана вытесняет воду в нагнетательный патрубок. Режим работы имеет большую частоту и цикличность – за счет этого возникает постоянный поток воды.
Вибрационные насосы создают напор до 20 метров водного столба, срок их службы ограничивается лишь показателем срока работы мембраны. Недостаток этого типа оборудования – при отсутствии большого зазора до обсадки и грунта вибрация постоянно поднимает взвесь частиц. Это постепенно разрушает скважину, засоряет воду.
Погружные винтовые насосы для скважин
Винтовой насос устроен по принципу «мясорубки без ножа». В статоре с направляющими каналами расположен вращающийся винт (шнек). Он придает ускорение засасываемому объему воды, направляет его с давлением к выходу из корпуса. Насосы этого типа способны создавать напор до 60 метров водяного столба (6 кгс/см2).
Вихревые насосы для скважин
Довольно редкий для применения вид – вихревой насос. Рабочее колесо агрегата имеет особую оптимизированную конфигурацию – это придает потоку турбулентную составляющую движения.
Вихревые насосы создают очень высокий напор, но отличаются непродолжительным сроком службы. Это обусловлено высокой механической нагрузкой на рабочее колесо, увеличенное значение частоты оборотов.
Преимущества и недостатки
Если сравнивать погружные агрегаты с поверхностными, преимуществом первых является:
- минимальный уровень шума из-за поглотительной способности воды;
- не промерзают, так как температура воды не опускается ниже нуля;
- все внутренние детали охлаждаются окружающей жидкостью, поэтому не перегреваются;
- высокопроизводительное оборудование используют для артезианских глубинных скважин.
Недостатки присутствуют прежде всего в монтаже: не все погружные насосы можно устанавливать в глубоких скважинах. Имеет значение конструкция агрегата. Некоторые из них – вибрационные – приводят к быстрому заиливанию трубы, так как принцип работы поднимает грязь со дна скважины, впоследствии она осаживается на стенках.
Водоотведение загрязненных вод
Осуществляется погружными и насосами.
Они перекачивают сточные воды производственных предриятий, автомоек, животноводческих ферм, из бассейнов, сточных ям, подвалов, затопленных помещений, резервуаров или емкостей, от стиральных и посудомоечных машин.
Дренажные насосы
Выпускаются и применяются для перекачки как чистой воды, так и загрязненных жидкостей. Конструктивно они представляют собой одноступенчатые насосы вертикального исполнения.

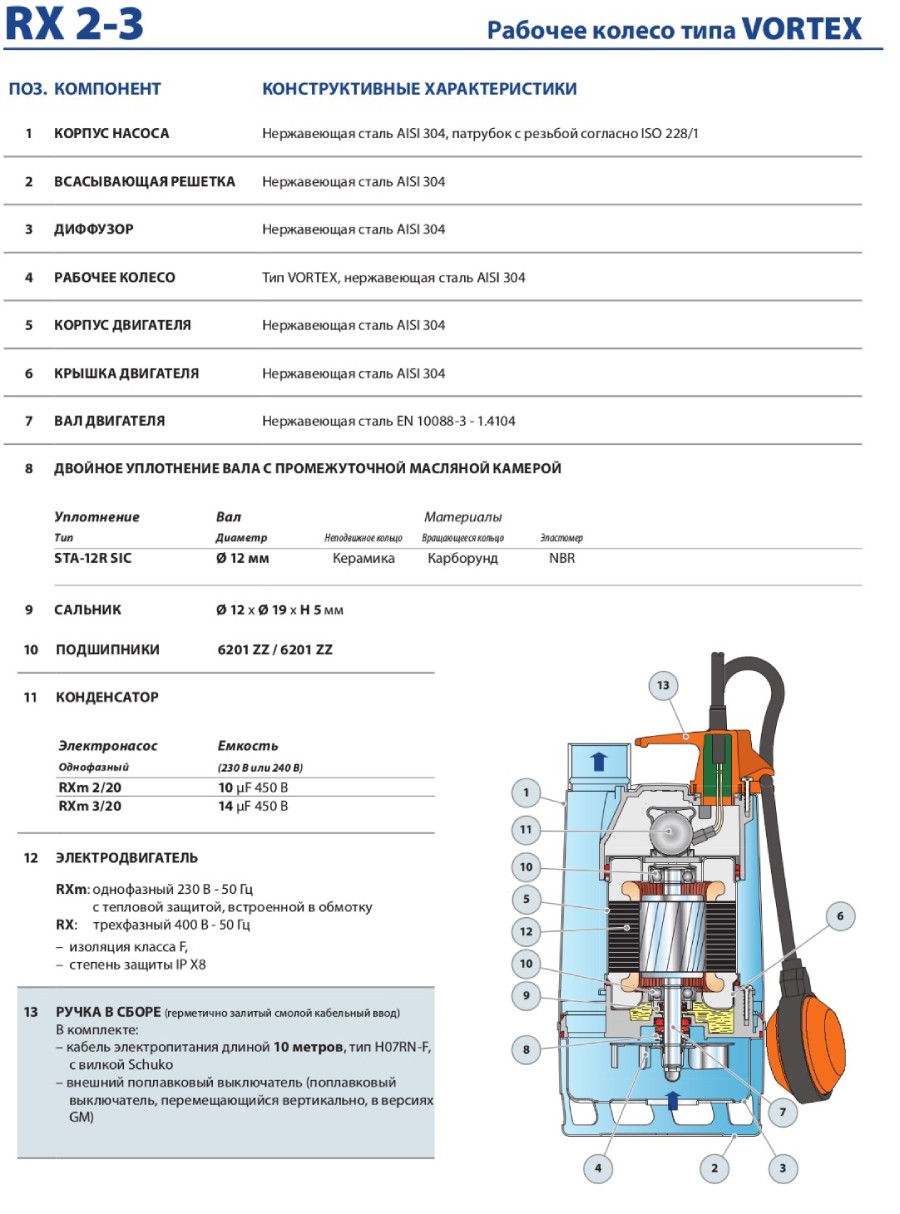

Для примера, ниже – чертёж дренажного насоса Pedrollo Vortex RX 2-3.
Их отличительной особенностью является значительная ширина проходных сечений проточной части, обусловленная размером твердых частиц в перекачиваемой жидкости. Они также относятся к группе погружных.
Требования к жидкостям, которые можно перекачивать дренажными насосами условно делятся на три группы:
– только чистая вода с малым содержанием примесей и размером частиц не более 5 мм;
– загрязнённая жидкость с содержанием до 10-35 мм;
– сильно загрязнённая жидкость с содержанием взвесей размером до 50 мм; с твердыми включениями: ил, песок и т.д.;
Для всех погружных насосов имеется ограничение на глубину погружения под зеркало откачиваемой жидкости.
В приведенных ниже рисунках эта величина условно определена в 3-5 метра.
С учетом этого ограничения есть разные способы их установки:
– на ровное и твёрдое дно водоёма. Степень осушения определяется высотой заборной решётки;
Установка дренажного насоса на дно неглубокого водоёма. Глубина погружения
не более 3 метра
– подвес за рукоятку на определённом расстоянии от дна, когда на дне имеется ил, волокнистые включения;
Дренажный насос, подвешиваемый на фиксированном расстоянии от дна. Глубина водоёма не более 3 метров

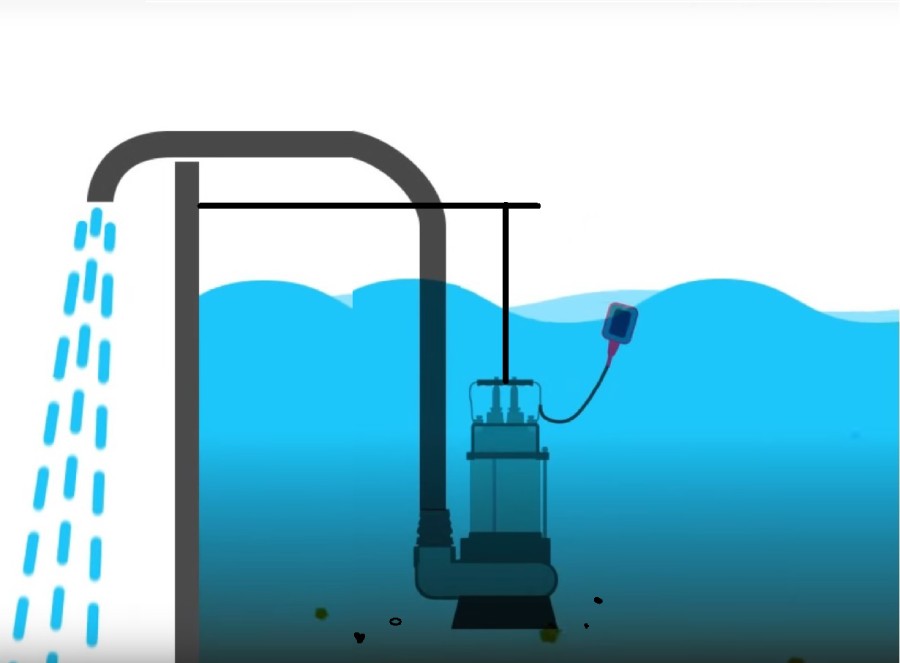

– установка на плавучую, частично погруженную опору (плот). Сразу установить насос на дно не даёт упомянутое ограничение. Поэтому установка на плавучую опору позволяет насосу опускаться вместе с плотом по мере осушения до самого дна. Во избежание перегрева насос должен иметь охлаждающий кожух. Охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя.
Осушение глубокого водоёма. Установка дренажного насоса
на плавучую опору – плот
Включение насоса происходит при поднятии поплавка (положение «вкл»). При уменьшении уровня воды в водоеме насос выключается автоматически, за счет наклона поплавка вниз (положение «выкл»)
Фекальные насосы
Фекальные насосы конструктивно аналогичны дренажным, но рассчитываются на более тяжелые условия работы по сравнению с ними и
в состоянии перекачивать вязкие среды с достаточно крупными твердыми включениями.
Они также могут снабжаться измельчителями для возможности работы с сильно загрязненными жидкостями.
Фекальный насос, установленный на дно
КПД
КПД насосной установки (ηполн) — это отношение полезной мощности к мощности насосной установки. На рисунке 2.9 показаны кривые КПД для насоса (ηполезн) и для насосной установки, включающей электродвигатель и контроллер (ηполн). Гидравлический КПД относится к P2 , а КПД насосной установки — к P1:
КПД всегда меньше 100 %, так как мощность насосной установки всегда больше, чем полезная мощность, вследствие потерь в контроллере, электродвигателе и насосе. КПД насосной установки (контроллер, электродвигатель и насос) является произведением отдельных КПД:
Подача, при которой насос имеет максимальный КПД, называется точкой оптимального режима или точкой наибольшего КПД (QBEP).
Самые популярные производители водяных насосов
Несмотря на изобилие моделей погружных насосов и производителей, подобрать надежный вариант вы можете только у ряда отечественных или импортных брендов. Рассмотрим самые распространенные фирмы, которые зарекомендовали себя на рынке и могут предложить хорошие насосы для длительной эксплуатации.
В топ-10 производителей определили компании, которым можно доверять. Однако не стоит забывать ключевое правило, что даже самый лучший насос не сможет оправдать ваших ожиданий, если вы неправильно определили его необходимые параметры.
- Джилекс. Отечественная компания, которая работает с 90-х годов. Ориентируется на производстве и продажах насосного оборудования. Разработчики затребованных видов насосов делают акцент на высоком качестве продукции. У Джилекса есть сеть филиалов по всей стране. В коллекции бренда вы найдете изобилие насосов под разные эксплуатационные цели. Также компания привлекает гарантией от производителя и выпуском качественных комплектующих.
- Техноприбор. Выпускает бюджетные модели насосного оборудования. Бренд ориентируется на выпуск простого оборудования для бытовых целей. На российском рынке представлены десятки удачных моделей этого производителя.
- Grundfos. Датская компания основана в далеком 1945 году. За несколько лет бренду удалось выйти на высокие показатели качества и выпуск серьезных партий. Среди потребителей насосное оборудование Grundfos практически сразу завоевало доверие. Для изготовления погружных водяных насосов инженеры компании используют нержавеющую сталь и керамику. Считается топовым брендом на мировом рынке.
- Промэлектро. Украинский производитель, которому характерны: высокий срок эксплуатации насосов, достойное качество, надежность всех конструктивных элементов выпускаемых насосов.
- Hammer. Топовый немецкий бренд, который не ограничивается выпуском насосного оборудования. В его коллекции вы найдете технику для сада, измерительные приборы. Ключевыми характеристиками Hammer считают современные разработки инноваций, создание модернизированных систем. Каждый насос популярного производителя соответствует стандартам качества, проходит исследования, и может гарантировать долговечность в соблюдении условий эксплуатации.
- Karcher. Известная во всем мире компания, занимающаяся разработками бытовой и промышленной техники. Ключевой «изюминкой» Karcher считают модернизацию и внедрение новых технологий в индустрии. Компания имеет десятки дочерних компаний во всем мире.
- Зубр. Надежный российский производитель, насосы которого высоко ценятся за счет достойного гарантийного обслуживания, наличием сервисных центров. Все виды насосов отличаются длительным эксплуатационным сроком, поэтому смогут прослужить несколько лет без износа деталей и выхода из строя насоса.
- AL-KO. Ведущий немецкий производитель, в ассортименте которого вы найдете изобилие насосов промышленного и бытового назначения, садовые инструменты, климатические системы.
- Вихрь. На российском рынке этот отечественный бренд ценится разработками насосных агрегатов и электрических инструментов.
- Belamos. Российский производитель, которому за относительно небольшой промежуток времени удалось приумножить выпуск насосного оборудования и получить призвание. Сейчас это бренд, который стремительно пополняет каталоги своей продукции разновидностями насосного оборудования.
Характеристика центробежных насосов для скважины
Центробежные погружные насосы, использующиеся для скважин, являются наиболее дорогостоящим вариантом. Но стоит заметить, что вариант этот можно назвать лучшим, поскольку он усовершенствован и способен обеспечить высочайшее качество работы.
Использование данного типа оборудования возможно не только для скважин песчаного типа, но и артезианского.
Особенность работы агрегата основана на колесе, расположенном непосредственно на валу самого двигателя погружного насоса. Данное колесо состоит из пары пластин, которые соединяются между собой лопастями. Вода, которая попадает между пластин, благодаря центробежной силе выталкивается в шланг, предназначенный для подачи воды из скважины.
Принцип работы, конечно же, прост, но мощность оборудования может отличаться. Это обусловлено тем, что в агрегате может располагаться различное количество ступеней
Наибольшее распространение получили погружные насосы с одноступенчатой конструкцией, но важно заметить, что многоступенчатая конструкция позволяет обеспечить максимальный напор воды из скважины. Такая конструкция предполагает расположение на валу несколько рабочих колес. В процессе работы вода из одного колеса подается прямо в рабочее отверстие другого
В результате получается максимальное давление, собранное с работы всех колес
В процессе работы вода из одного колеса подается прямо в рабочее отверстие другого. В результате получается максимальное давление, собранное с работы всех колес.
Как правильно установить глубинный насос?
Несмотря на то, что к купленному устройству обычно прилагается и схема монтажа глубинного насоса, необходимо знать о некоторых особенностях процесса установки. Тогда вы сможете обеспечить длительную беспроблемную эксплуатацию устройства. Кстати, эксплуатация глубинных насосов не требует специального техобслуживания. От вас требуется периодически производить осмотр устройства и контролировать параметры его работы. О том, как производится управление глубинными насосами, вы можете почитать в инструкции.
Устройство оборудования
Погружной глубинный насос состоит из электродвигателя и центробежного много ступенчатого насоса. Двигатели бывают жидконаполненные, маслонаполненные или залитыми компаундом. Соединение между насосом и валом двигателя производится зубчатой или насаженной муфтой. Более подробную информацию об устройстве содержит инструкция глубинного насоса.
Монтаж глубинного насоса
Установка глубинного насоса может производиться в вертикальном или горизонтальном положении
Важно, чтобы скважина/колодец соответствовали техническим характеристикам устройства. Так, нельзя превышать содержание песка в перекачиваемой среде, уровень воды не должен опускаться ниже водозаборной сетки устройства, насос не должен работать «всухую». Далее мы дадим некоторые комментарии и рекомендации о подборе комплектующих:
Далее мы дадим некоторые комментарии и рекомендации о подборе комплектующих:
- Оголовок. Обеспечит защиту скважины от попадания грязи, посторонних предметов и грязи. Надевается на обсадную трубу. В нем есть отверстия для вывода из скважины кабеля, трубы и троса. Подбирается с учетом наружного диаметра обсадной трубы, диаметра трубопровода.
- Трос. Необходим для опускания, закрепления и подъема глубинного насоса. К тросу нужны два зажима, с их помощью один конец троса крепится к насосу за проушины, а второй конец крепится на оголовке колодца (скважины). Опускать и поднимать насос нужно при помощи лебедки или тали за трос.
- Трубопровод. Выбирается с учетом диаметра присоединительного патрубка и максимального напора насоса. Не рекомендуется устанавливать трубопровод с сечением меньше сечения подсоединительного патрубка скважинного насоса. Также не рекомендуется покупать трубу с меньшим максимальным давлением, чем может выдать насос. Обратный клапан нужно монтировать через каждые 100 метров трубопровода.
Подключение глубинного насоса предполагает установку манометра, обратного клапана и запорной арматуры на выходе из колодца (скважины).
