Погружной вибрационный насос: область применения, устройство и принцип работы

Устранение механических повреждений

При выполнении ремонта водяного насоса «Малыш» своими руками необходимо обратить внимание на состояние обратного клапана. Он является самой уязвимой деталью этого механизма. При износе резины он перестает плотно прилегать к седлу корпуса, почему насос и перестает качать

При износе резины он перестает плотно прилегать к седлу корпуса, почему насос и перестает качать.

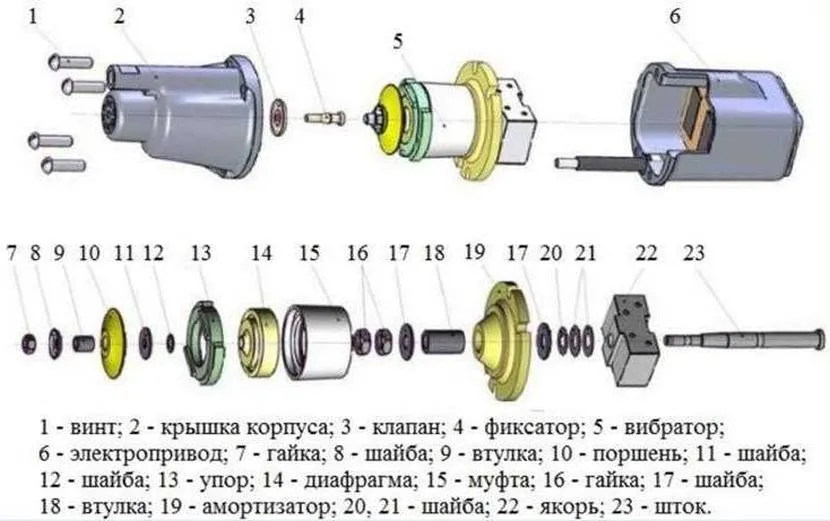

В этом случае следует его заменить. Чтобы отремонтировать агрегат, следует сначала его аккуратно разобрать. Перед разборкой конструкции на обеих частях корпуса наносят отметки. Затем раскручивают винты, учитывая, что агрегат находится под напряжением от пружины, которая находится в сжатом состоянии.

Поэтому корпус агрегата за фланцы зажимают в тиски, а затем раскручивают винты. Как только резьбовое соединение будет снято, обе половины корпуса разделяют, медленно раскручивая тиски.

Когда проведут замену клапана, приступают к наладке оборудования. При этом обязательно надо притереть наждачной бумагой посадочное место для клапана, чтобы резина прилегла как можно лучше. После этого следует отрегулировать положение клапана и собрать насос.

Для нормальной работы агрегата зазор между клапаном и корпусом должен составлять 0,6—0,8 мм, что позволяет в свободном состоянии вытекать воде. После сборки обязательно следует проверить, как работает вибрационный насос.

Источник статьи: http://pikucha.ru/vodosnabzhenie/nasosnoe-oborudovanie/remont-klapana-nasosa-malysh.html

Продолжительная и бесперебойная эксплуатация

Цена на погружные насосы «Малыш» небольшая, но и работают они не так уж долго — всего 2−3 года. Для снижения себестоимости при изготовлении используются дешёвые материалы. Но продлить срок эксплуатации всё же можно, если сразу после приобретения агрегата, а также в процессе его работы принять некоторые меры:

Установленные на приборе винты быстро разбалтываются, что приводит к поломке штока. Поэтому сразу после покупки необходимо их заменить на более длинные и дополнить контргайками.
Питание подавать лучше через стабилизатор.
Устройство нужно обеспечить дополнительной защитой от сухого хода.
Не реже одного раза в месяц советуется проводить осмотр насоса. Если он используется для перекачки загрязнённой жидкости, его следует периодически разбирать и промывать.

Некоторые из этих мероприятий потребуют дополнительных затрат. К примеру, стоимость стабилизатора сравнима с ценой самого насоса, но всё же стабильное напряжение обеспечит лучшую работу устройства. А вот поменять крепления нужно обязательно, тем более что это почти ничего не стоит.

При отсутствии стабилизатора необходимо контролировать сетевое напряжение. При малейших скачках прибор надо отключать от сети. Также следует постоянно следить за качеством поднимаемой воды, так как одной из основных причин поломки насосов является проникновение в механизм различного мусора и песка.

Такая проблема появляется не только при работе насосов с нижним забором, когда внутрь проникают донные отложения. Причиной поломок может стать и просто грязная вода, попавшая через верхний патрубок. Поэтому для защиты погружного агрегата рекомендуется использовать фильтры, которые препятствуют проникновению мельчайших частичек внутрь резервуара. Это не только продлит срок службы агрегата, но и обеспечит перекачку очищенной от разных примесей воды.

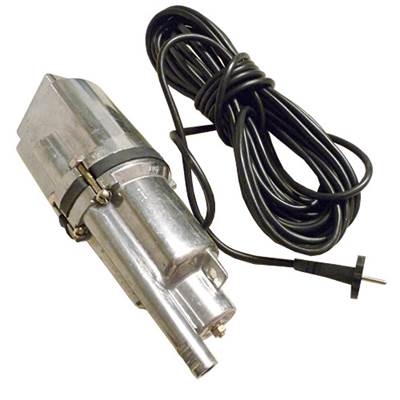

Погружное устройство «Малыш» — простой в эксплуатации и обслуживании прибор, не требующий значительных затрат на приобретение. Конечно, он не отличается высокой производительностью и не может полностью заменить собой центральный водопровод, но для полива огорода и мелких хозяйственных нужд этот насос вполне пригоден. С его помощью можно организовать подачу жидкости из открытых водоёмов, колодцев или скважин. При надлежащем уходе насос «Малыш», технические характеристики которого позволяют использовать прибор для различных нужд, способен прослужить намного дольше указанного в инструкции срока.

Принцип работы

Принцип работы вибрационного насоса основан на использовании колебаний для перекачивания жидкости. При его включении, катушка начинает создавать переменное магнитное поле, которое притягивает якорь к сердечнику и отталкивает его. Якорь, в свою очередь, через шток передает эти вибрации на поршень, который двигается вверх и вниз, создавая давление и перекачивая жидкость.

В зависимости от типа вибрационного насоса, насосный элемент может быть в виде поршней или мембраны. При использовании поршней, колебания двигают поршни вверх и вниз в цилиндрическом корпусе, создавая разрежение и давление, которые перекачивают жидкость. При использовании мембраны, вибрационные колебания двигают мембрану вверх и вниз, создавая давление и перекачивая жидкость.

Обратные клапана вибрационного насоса расположен внизу и сверху. Жидкость поступает через нижний обратный клапан, где она перемещается вверх и выходит через верхний обратный клапан. При использовании верхнего забора, вибрационный насос расположен под поверхностью жидкости, и жидкость поднимается вверх через него. При использовании нижнего забора, он расположен над поверхностью жидкости, и жидкость забирается из источника и перекачивается через вибрационный насос.

Лучшие поверхностные насосы

Marina CAM 80/PA

Технические характеристики поверхностного насоса:

глубина всасывания 8 м;
напор – 42 м;
вес – 7,2 кг.

Устройство Marina CAM 80/PA работает бесшумно и дополнительно оснащено датчиком контроля воды. Монтаж проводится только в горизонтальном положении. Диаметр отверстия — 1″.

Насос Marina CAM 80/PA выдает стабильный напор.

Обратите внимание! Среди пользователей он нередко используется для выкачивания первоначальной воды из скважины с большим содержанием примесей.

Grundfos MQ3-35

Максимальный напор устройства 33,8 м, глубина всасывания не более 8 м. Насос устанавливается горизонтально и весит около 13 кг. Оснащен датчиком, контролирующим уровень воды, защитой от перегрева, а также дополнительной функцией повышения давления.

Большинство пользователей довольно этой моделью, так как она не требует обслуживания длительное время и выдаёт постоянный и стабильный напор.

Основные недостатки – это короткий шнур длиной 2 м и большой вес. Устройство издает больше шума, чем указано производителем. Рекомендуется для выкачивания только чистой воды, без примесей, так как иначе детали изнашиваются в течение одного или двух лет, что приводит к поломке насоса.

Джилекс Джамбо

Модель 70/50 Ч-24 устанавливается в горизонтальном положении. Максимальный напор составляет 45 м. Длина шнура 1,5 м. Устройство оснащено гидробаком объёмом 24 л и полностью автоматизировано. Корпус выполнен из чугуна и имеет маленькие размеры. Возможна настройка давления. Все детали и соединения выполнены качественно и без люфтов.

Главный недостаток модели 70/50 Ч-24 Джилекс Джамбо – насос не имеет защиты от работы всухую, а также короткий кабель.

Вихрь ПН-1100Н

Центробежный насос этой модели предназначен для монтажа в горизонтальном положении. Максимальный выдаваемый им напор 50 м, глубина всасывания 9 м. Двигатель работает тихо, корпус выполнен из нержавеющей стали и имеет лёгкий вес. Насос рекомендуется для использования только с чистой водой.

Во время работы насоса нужно следить, чтобы он не работал всухую, так как устройство не укомплектовано датчиком контроля за водой.

Wilo PW-175EA

Максимальный выдаваемый напор этим насосом равен 35 м при глубине всасывания 8 м. Так же как и предыдущий модели поверхностного устройства, устанавливается горизонтально. Насос Wilo PW-175EA оснащён датчиками от перегрева и имеет компактные размеры. Потребляемая мощность 125 Вт. Устройство собрано надёжно и качественно, работает тихо.

Единственный недостаток, выявленный пользователями, – после длительного простоя, возможно, потребуется подтолкнуть крыльчатку для первого запуска (отвёрткой).

NeoClima GP 600/20 N

Насос может работать с глубиной всасывания до 8 м. Максимальный выдаваемый им напор – 35 м. Потребляемая мощность составляет 600 Вт. Устройство оснащено функцией от перегрева. Укомплектован гидробачком с объёмом 20 л. Рекомендуется для выкачивания только чистой воды.

Корпус насоса сделан из нержавейки. Двигатель работает бесшумно.

Обратите внимание! Хотя устройство и произведено в Китае, все детали выполнены и соединены качественно.

Судя по отзывам пользователей, возможно, потребуется регулировка реле давления, иначе насос не будет отключаться.

Нужен ли стабилизатор

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Ведь чем меньше перепадов напряжения будет выдерживать насос, которые часто бывают при грозах в частном секторе, тем дольше он сможет прослужить:

Насосы, особенно те, которые работают от обычной розетки, очень чувствительны к перепадам напряжения, и Малыш далеко не исключение.
Бывают также случаи, когда напряжение в электрической сети по тем или иным причинам падает.
Как показали лабораторные исследования, при немного меньшем напряжении чем 190 В, насос не сможет накачать воду.

Вообще, все стабилизаторы подразделяют на три вида:

Релейные.
Электромеханические.
Тиристорные.

Принцип действия и азы ремонта

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Конструкция насоса Малыш включает в себя клапан-поплавок, который приводит в движение мембрану, что засасывает воду:

Инструкция к этому прибору для перекачки воды гласит о том, что в него встроена автоматическая система, которая охраняет от перегревания обычным отключением.
Лучше всего покупать для себя насос именно с верхним забором воды, потому что в этом случае двигатель находится снизу и охлаждается от близости холодной воды.

Кроме того, если всасывающее отверстие находится именно сверху, тогда насос не затягивает в себя осадки и ил. А как выполняется ремонт подробно рассказывается на видео в этой статье.

https://youtube.com/watch?v=z13bUEX9eQo

Несколько советов

Насосы с нижним забором воды более дешевые, но за их работой нужно постоянно следить, так как они могут засосать отложения со дна, перегреться и сломаться. Вот их обязательно нужно снабжать хорошим фильтром.

Итак:

Конечно, при выборе насоса лучше отдать свое предпочтение именно модели с термозащитой, которая обережет двигатель от перегреваний.
Если у приобретенного вами насоса еще не окончился гарантийный срок, то не поленитесь и отвезите его в сервисный центр, так как специалисты, кроме замены изношенных деталей, проведут полную диагностику и дадут гарантию на новые детали.
Если срок гарантии вышел, то вы вполне в состоянии заменить исхудавшие клапана самостоятельно. Правильно подобранный режим и мощность могут уберечь оборудование от преждевременных поломок и перегревов.

Гидроаккумулятор для насоса Малыш, схема которого представлена на фото, нужен для поддержания стабильного напора в водопроводе.

Также он помогает уменьшить число включений насоса и гасит гидроудары в системе

Если у вас вдруг пропадет электричество, то благодаря этому баку вы все же будете иметь некоторый запас воды в доме. На фото в этой статье вы можете детально увидеть порядок монтажа насоса «Малыш».

Как подключать

Насос должен быть погружен на достаточную глубину, иначе в систему начнет попадать воздух

Насосы «Малыш» нужно устанавливать согласно инструкции, в противном случае значительно снизится срок службы оборудования.

Еще до установки стоит провести некоторые подготовительные работы:

Просчитайте, насколько глубоко должен находиться насос.
Приобретите шланг нужной длины и диаметра.

Рассмотрим подробнее:

От шланга зависит очень многое: и производительность насоса, и нагрузки, и давление в системе.
При использовании насоса с нижним водозабором, вы должны расположить шланг в полуметре от дна колодца. А если водозабор верхний – то его можно опускать на самое дно.
Вашим помощником при опускании может стать капроновый шнур либо стальной тросик.

Не забудьте дополнительно приобрести фильтр, если, конечно, он не шел в комплекте. Как правило, фильтр, выглядит как цилиндрическая прокладка, которую составляют пористые материалы.

Отзывы говорят о том, что этой прокладки вполне достаточно для обеспечения защиты насоса от крупных частиц.

Насос в системе автономного водопровода

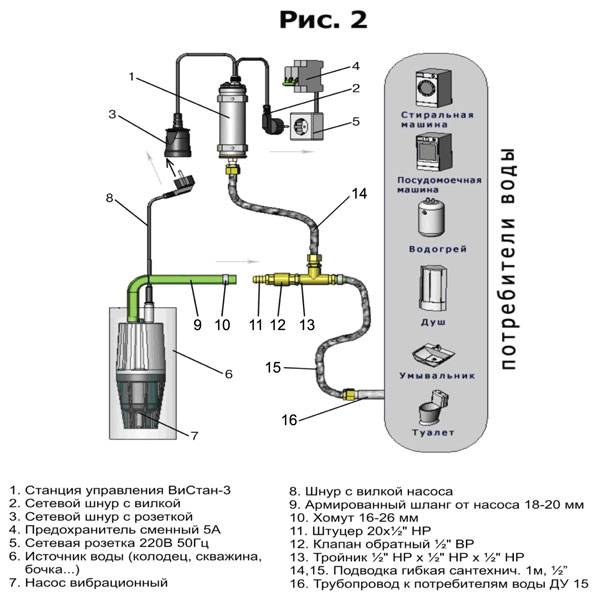

Установочная схема вибрационного насоса точно такая же, как и у всех погружных агрегатов. Его месторасположения – шахта колодца внутри воды. Уже от него поднимается в дом труба или шланг, соединяемая с внутренней водопроводной разводкой.

Конечно, сегодня кроме трубы в доме устанавливаются накопительные емкости разного действия, коллектора и прочие удобные в эксплуатации приборы и устройства. Сам же насос все также работает внутри воды. Правда, управление вибрационным насосом стало немного проще в плане автоматизации процесса. То есть, в водопроводную систему сегодня устанавливают различные датчики, которые контролируют его работу. Да и сам агрегат претерпел некоторые изменения. К примеру, модели с термозащитой от холостого хода прибора.

Схема установки

По сути, это температурный датчик, установленный в корпусе прибора, и который контролирует температуру деталей. Если насос начинает работать вхолостую, то есть, через него не прогоняется вода, от чего он перестает охлаждаться, датчик срабатывает, отключая установку. На насос погружной вибрационный для колодцев будут действовать и датчики, установленные в накопительных емкостях. В обычном баке – это поплавковый выключатель, в гидроаккумуляторе это реле давления.

То есть, говоря о домашнем водопроводе с использованием погружного вибрационного насоса из скважины или колодца, необходимо говорить о достаточно надежном оборудовании, дешевом и эффективном

При небольших габаритах он является обладателем неплохих технических характеристиках, что очень важно в век тотальной экономии

Не забудьте оценить статью:

Насос или насосная станция

Низкая цена, высокое качество, простота, надёжность и мощность конструкции – не последние аргументы в пользу выбора вибрационных устройств. Данный насос может стать главным рабочим элементом насосной станции, сооружение которой обеспечит автоматическую подачу воды в дом.

Украинский «Водолей» предложен в различных моделях. Кроме высоких показателей напора и производительности к прибору прилагаются полезные аксессуары, типа длинного кабеля в изоляции и переходника. Эксплуатационные характеристики украинского агрегата имеют более высокую экспертную оценку, нежели отечественные. Минимальная стоимость – от 2 500 руб.

Все эти устройства могут быть использованы для создания насосной станции. Подбор насоса определяется техническими характеристиками прибора, расчётом дебита источника и уровнем подъёма воды.

Комплект «Акваробот»

Комплект оборудования для насосной станции можно приобрести в готовом наборе. В настоящее время на рынке предложены «АКВАРОБОТ М» – насосные станции для автоматической подачи воды из колодцев, скважин, резервуаров. «Акваробот М» производится на базе вибронасосов «Малыш» и «Ручеёк». В комплект входит: гидроаккумулятор определённого объёма (5 и 24 л) и реле давления с дополнительными комплектующими.

Можно приобрести детали отдельно и соорудить прибор самостоятельно, но проще купить устройство с нужными параметрами в комплекте с необходимыми запчастями, прошедшее испытание и проверку. В первом случае особой экономии не получится, так как нужно будет приобрести дополнительные товары. Во втором же случае – всё идёт в наборе.

Между потребителем и источником находится гидроаккумулятор, заполненный водой. Вода в кран поступает из гидроаккумулятора, по мере освобождения которого падает давление. Реле давления срабатывает, когда давление сравнивается с нижней заданной отметкой и включает насос. Начинается автоматическое заполнение ёмкости и автоматическое повышение давления в водопроводе. Когда высота давления опять проходит заданный порог, насос отключается. Заводские установки в некоторых пределах можно отрегулировать. Конструкция имеет защиту от «сухого хода» и при отсутствии воды в колодце отключается.

Насосный контролёр «Пампэла»

Ещё один вариант – контролёр водоснабжения «Пампэла КИВ-1». Принцип работы такой же, существует защита от «сухого хода». Объединяется с описанными выше вибрационными устройствами. Стоимость – от 4 100 руб. Конструкция Пампэла предполагает быструю и простую установку.

Соорудить автоматизированную подачу воды из резервуара можно и своими руками, но на рынке существуют готовые, надёжные устройства, приспособленные специально для вибрационных насосов, которые обеспечат постоянный доступ воды и упростят быт.

Как насосы, так и автоматические станции предлагаются с различными техническими параметрами, поэтому без проблем можно выбрать нужную модель механизма.

Принцип работы

Чтобы понять, нужен ли вам именно вибрационный насос или может стоит поискать другие варианты, нужно иметь представление о надежности подобных агрегатов, а для этого придется разобраться в том, как он работает.

Устройство вибрационного насоса очень простое. В нем нет крыльчаток и других вращающихся элементов, которые со временем могут выйти из строя (бич насосов другого типа). Подсос воды обеспечивается поступательно-возвратными движениями диафрагмы. Как это происходит? Если объяснять простыми словами, то есть мембрана/диафрагма, с одной стороны которой находится некий вибратор (электромотор), а с другой – вода. Когда мотор начинает работать, мембрана то изгибается внутрь, то возвращается в изначальное положение создавая вибрацию. Таким образом, получается разница давлений, за счет которой перекачивается вода.

На самом деле все, конечно, не так примитивно. В тот момент, когда на обмотку катушки подается ток, образуется магнитное поле. Это поле втягивает сердечник, который связан резиновым штоком с мембраной/диафрагмой. Мембрана изгибается внутрь, а за ней, в так называемой гидравлической камере, создается разреженное давление. В этот момент вода поступает в эту камеру через клапан. Как только в гидравлической камере появляется вода, срабатывает пружина диафрагмы, которая возвращает ее в начальное положение. Так в камере создается избыточное давление, оно перекрывает клапан, через который вода поступала в камеру, поэтому ей не остается ничего другого как устремиться в ту трубу, которая ведет к потребителю.

Все эти возвратно-поступательные движения являются, по сути, вибрациями, от которых данный вид насосов и получил свое название – вибрационный.

Неоспоримым преимуществом вибрационных насосов является их неприхотливость. В них нет подшипников и вращающихся деталей, которые необходимо было бы смазывать. Также по причине отсутствия вращающихся деталей механизм меньше нагревается, а значит, износ деталей меньше. Вибрационные насосы не боятся щелочной воды, на осях не оседают минеральные соли, их можно эксплуатировать в разных температурных режимах. В общем, все говорит об их надежности и простоте. А компактность и мобильность дают дополнительный плюс.

Но, давайте призадумаемся вот над чем: вибрации, которые заставляют воду заполнять насос и подниматься по шлангу вверх, могут ведь действовать и разрушающе. Собственно, как и любые вибрации. Под их воздействием смещается то, что по идее должно быть статично. Именно поэтому необходимо понять, где можно использовать вибрационные насосы, а где нельзя.

Как можно использовать вибрационный насос:

Для откачки воды из затопленных помещений, подвалов, погребов.
Для откачки воды из строящегося колодца.
Для перекачки воды из бочки или другой емкости. Например, для полива огорода подогретой на солнце водой.
Для подачи воды из эксплуатируемого колодца.
Для подачи воды из открытого водного источника: озера, реки, водоема.

Вы наверняка заметили, что в этом списке нет варианта использования вибрационного насоса для скважины. Почему? – спросите Вы. Вон, у моего соседа/кума/свата/сестры стоит и нормально все. Прекрасно, давайте разбираться, почему.

А как все устроено?

1 – Насос, 2 – Гидропневмоаккумулятор, 3 – Пульт управления, 4 – Реле давления, 5 – Кабель электрический водостойкий, 6 – Кабельная муфта, 7 – Шланг для изоляции кабеля, 8 – Водоподающая труба, 9 – Труба на полив, 10 – Переходники, вентили, крепежи, краны (не указаны), 11 – Трос страховочный, 12 – Шланг армированный, 13 – Фильтр (мех. примеси), 14 – Оголовок скважины, 15 – Обратный клапан, 16 – Кабель электрический на датчик давления, 17 – Кессон

Водоподающая труба (8) подсоединяется к насосу через специальную муфту. Стоит отметить, что насос «висит» на пластиковой прочной трубе, а трос (11) выполняет страховочную функцию. Труба, конечно, должна иметь сертификат для использования с пищевыми продуктами, она долго не ржавеет, не портится, внизу выдерживает давление до 15–18 атмосфер.

Однако на глубину, превышающую 100 метров, пластиковую трубу ставить нельзя. В таких случаях используются стальные трубы, монтаж их куда более сложный. Страховочный трос изготавливается из нержавейки (оцинковка в воде гниет, нержавейка держится существенно дольше) и должен выдерживать усилие на разрыв в 1,5–2 тонны.

Из кессона, о котором подробнее будет сказано ниже, кроме водопровода в дом, как правило, выводится труба на полив (9). Она играет очень важную роль в летнее время: к ней можно подсоединить уличный водопровод или создать систему автоматического полива участка. На зиму она должна быть слита, для этого внизу специально ставится еще один кран.

Переходников, вентилей, крепежей, кранов (10) в системе набирается почти два десятка: только кранов ставится минимум шесть (в кессоне, для полива, в доме), а еще нужны муфты, уголки, тройники, сгоны и т.д.

Гибким широким армированным шлангом (12) обычно подсоединяют гидробак, а также в кессоне врезку в дом с оголовком скважины (14). Оголовок – это опорная плита, которая монтируется на металлическую часть скважины и на которой закрепляются электрический кабель, водоподающая труба и страховочный трос. Оголовок должен быть негерметичным, чтобы скважинка могла «дышать». В противном случае конденсат и пар будут скапливаться на внутренних стенках скважины, что приведет к преждевременной ее порче.

В доме или в кессоне (лучше в доме) необходимо установить фильтр механической очистки (13), который собирает возможные мелкие взвеси размером 1,5–5 мкм.

Обратный клапан (15) ставится всегда – все насосы имеют обратные клапаны. Но если он засорится, то насос не накачает воду в гидробак и нужно будет насос поднимать. Причем руками зачастую это осуществить невозможно, приходится вызывать кран. Поэтому некоторые производители ставят второй, дублирующий обратный клапан под оголовком. Если нижний засорится – ничего страшного, есть верхний. А верхний почистить быстро и легко.

Оголовок скважины в кессоне с запорными кранами

Кессон (17) – важнейшая составляющая системы. Кессоном почему-то сейчас называют выкопанную и обсаженную любым материалом яму. Что в корне неправильно. Вообще, кессон – термин, который применяется в горнопроходческом деле. В нашем случае слово «кессон» употребляется как синоним словосочетания «металлический колодец». Кессон – это только металлическое сооружение. Пластиковый, из бетонных колец – это колодец. На хороший кессон уходит до тонны листовой стали. А тонна листовой стали стоит тысяч 20–25. Поэтому хороший кессон не может стоить меньше 25–30 тысяч рублей. Он герметичный, квадратной или прямоугольной формы, ставится ниже глубины промерзания, должен быть приварен к скважине так, чтобы пластик, который находится в колонне, не прогорел. В кессоне крепится лесенка либо скобки, чтобы по осени туда можно было спуститься, слить летнюю воду и поставить скважину на зимнюю эксплуатацию. Хороший кессон прослужит лет 50–60, в конце концов, его можно и поменять.

В первую очередь кессон предназначен для зимнего водопровода, но это еще и защита скважины от загрязнения. Полная герметичность крайне важна, потому что, если уровень воды поднимется выше оголовка и сквозь отверстия в кессоне образуется течь, достаточно двух-трех ведер жижи, и скважина погибнет. Чем плохи колодцы: пластик легкий, дешевый, но глинистые грунты его сдавливают, он рвется; а как не обмазывай швы бетонных колец, добиться герметичности невозможно. Так что пока альтернативы кессону нет.

Будьте внимательны! Металлическая скважина – прекрасный заземлитель. Во время близких гроз мы всегда отключаем бытовые электроприборы. Не забывайте, что насос также находится под напряжением. Поэтому настоятельно рекомендуется насос во время летней грозы выключать.

Устройство, принцип действия и водяных насосов

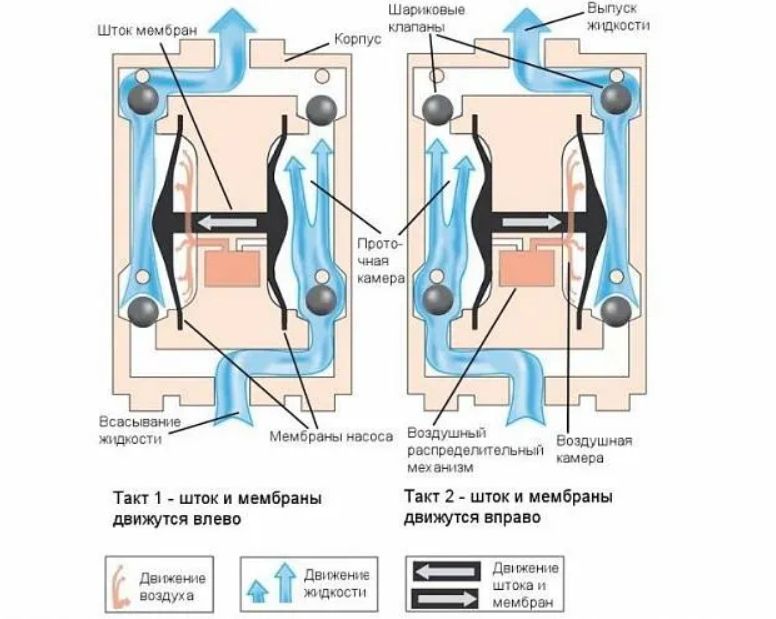

Вибрационный насос Малыш рабочим узлом имеет мембранную камеру. Мембрана представляет собой эластичную перемычку. Питание насоса происходит от сети переменного тока частотой 50 Гц. Электромагнитные колебания с такой же частотой воздействуют при смене полюса на сердечник, заставляя его совершать колебательные движения в осевом направлении. При этом через поплавок сердечник соединен с мембраной. Увеличение объёма водной камеры создает разряжение, вода поступает. При сжатии – выдавливается через клапан. Конструктивно, впуск воды может быть сверху или снизу. Расположение забора определяет применение насоса.

Конструкция водяного насоса Малыш проста. Но для того, чтобы насос работал длительное время, его предлагается оснастить автоматикой:

датчик сухого хода, позволяющий остановить работу в случае завоздушивания камеры или забития её песком;
поплавковый выключатель, срабатывающий на заданном уровне;
сетевой стабилизатор напряжения;
термореле для исключения перегрева корпуса насоса;
УЗО;
обратный клапан;
манометр;
гидроаккумулятор.

Оснастка продлит срок эксплуатации, но добавит стоимость установки. В некоторых моделях необходимая аппаратура установлена, и чем богаче комплектация, тем дороже насос.

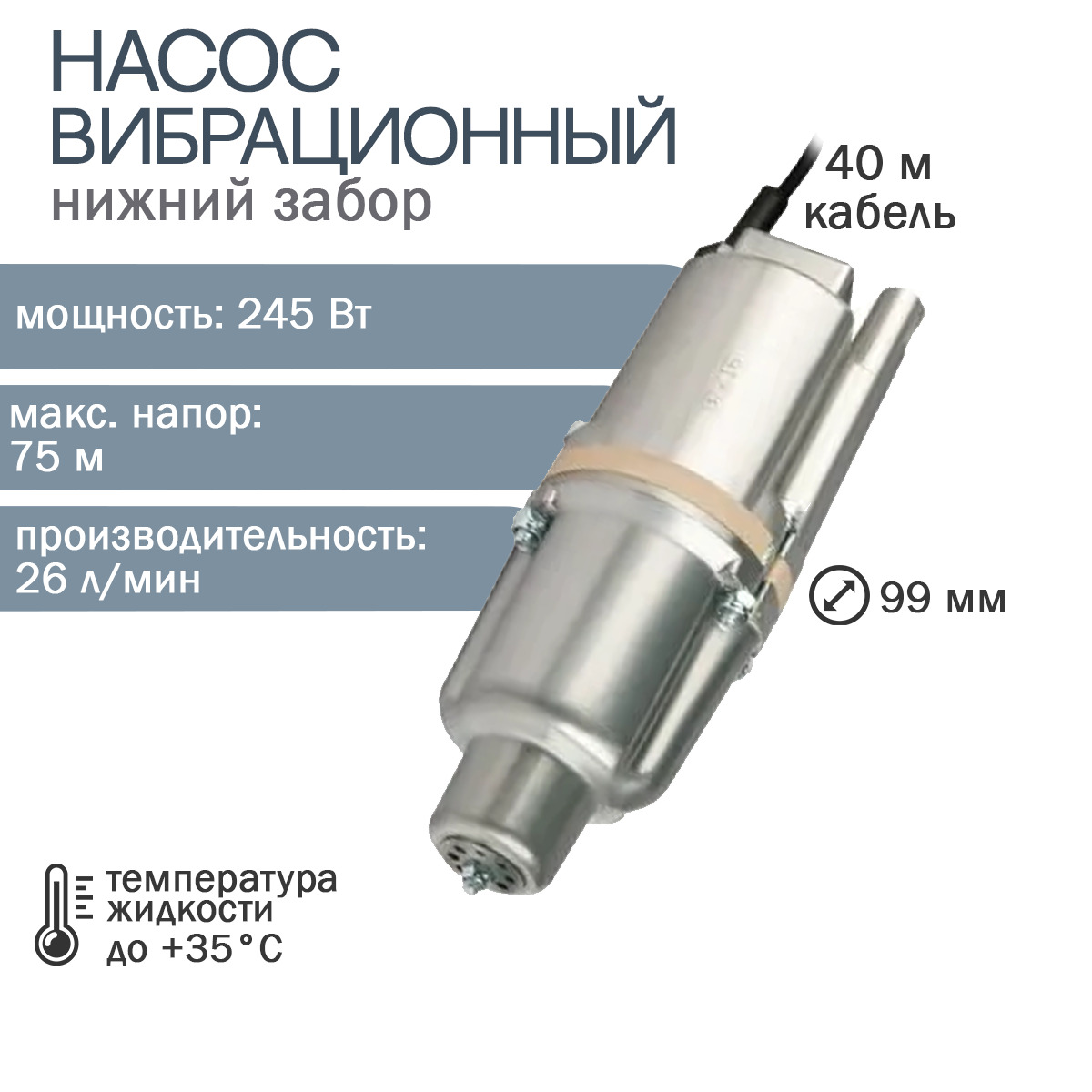

Вибрационный насос Малыш имеет несколько модификаций. Нижний забор воды выполнен на сериях Малыш и Малыш-К. Насос может использоваться для откачки емкостей с умеренно грязной водой или устанавливаться в колодцах и скважинах с внутренним сечением больше 100 мм.

Нижний забор воды означает, что в некоторых случаях двигатель может работать в воздушном пространстве, и сильнее нагреваться. Поэтому Малыш-К оснащен встроенной защитой от перегрева. При использовании этих аппаратов следует учитывать возможность попадания в камеру большого количества песка в нижние отверстия при малом слое жидкости. Поэтому погружной насос для колодца Малыш устанавливают в метре от нижней границы водоприёмника на подвесе. При откачке из емкости должен быть контроль уровня, не помешает поплавковый выключатель.

Для водяных скважин лучше применять насосы с верхним забором воды, когда двигатель находится снизу, имеет лучшие условия работы. Всасывающее отверстие забирает чистую, не взмученную отсосом воду. При одинаковых технических характеристиках, насосы Малыш-М и Малыш-3 имеют меньший корпус в сечении. Их можно установить в обсадные трубы меньшего диаметра.

Технические характеристики насоса Малыш:

производительность – 432 л/час;
напор – 4 бара;
потребляемая энергия – 245 Вт;
вес – 3,5 кг;
внешний диаметр гильзы – 100 мм;
максимальная глубина установки – 40 м.

Малыш-3 имеет вес 3,2 кг, сечение 76 мм, при снижении сетевого потребления энергии до 160 Вт. При этом он может поднять воду с глубины 20 м.

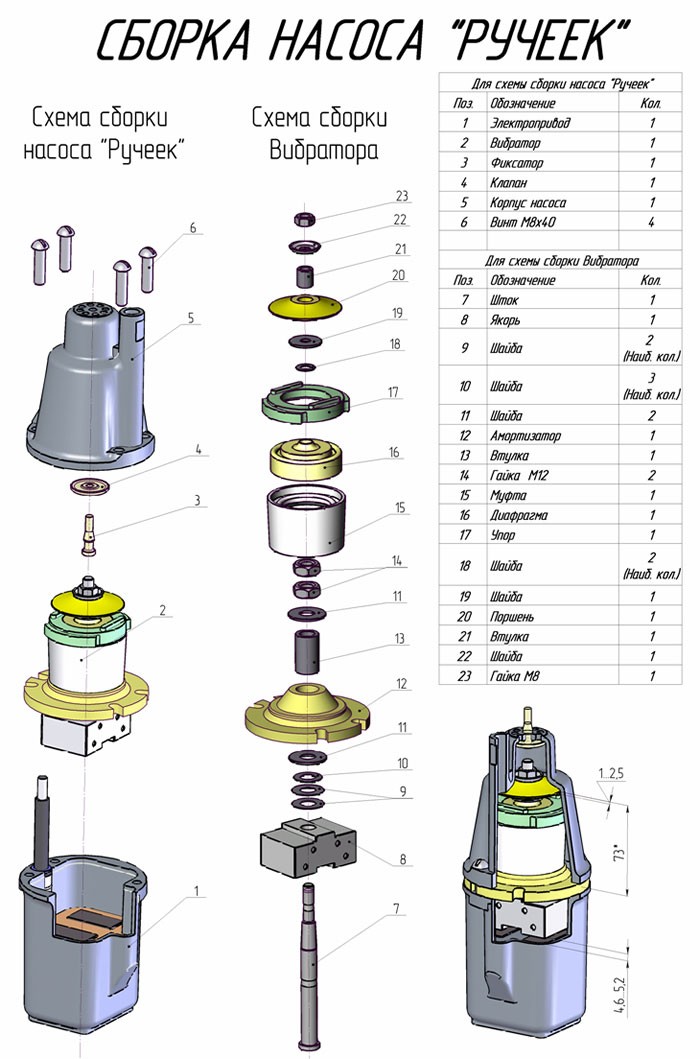

К той же категории что насос Малыш относится Ручеек, белорусского производителя. Модель вибрационного погружного насоса Ручеек -1 соответствует Малышу-М, с верхним забором воды и с защитой от перегрева. Корпус насоса несколько массивнее, 4 кг, сечение 98 мм, что позволяет устанавливать его в обсадные трубы, больше 4 дюймов.

Ручеек-1М имеет нижний забор, это позволяет использовать инструмент в качестве дренажного, для осушения бассейнов с чистой водой. Стоимость белорусского насоса и его качество не отличается от российской модели.
