Погружной шламовый насос: область применения, устройство, принцип работы и системы защиты

Конструктивные особенности

Теперь разберёмся с тем, как устроен дренажный насос и каковы его основные конструктивные элементы. Вы уже знаете, что агрегаты для забора грязной воды (фекальные насосы) отличаются наличием своего рода шнека.

Если же говорить об общем принципе устройства дренажного насоса, то тут стоит выделить такие элементы конструкции.

Электродвигатель. Главный рабочий элемент дренажного насоса. Его мощность напрямую влияет на то, с каким объёмом жидкости агрегат сможет справиться за единицу времени. В работу электромотор вступает при подключении к электросети. Либо же можно вводить в эксплуатацию с помощью топливного генератора.
Вал с крыльчаткой. Вступает в работу одновременно с электродвигателем. Жидкость попадает внутрь насоса и по шлангам выходит наружу. Перемещению воды способствует вращающийся вал с крыльчаткой, работа которых основана на принципах центробежной силы.
Поплавок. Важный элемент, обеспечивающий включение и отключение агрегата в автоматическом режиме. Хотя найти помпу без поплавка можно, их лучше не использовать. При отсутствии поплавка за перекачкой жидкости придётся наблюдать самостоятельно и постоянно. А если насос полностью уйдёт под воду, либо в резервуаре закончится жидкость для перекачивания, это приведёт к поломкам насоса.
Фильтры. Они защищают насос от крупного мусора, камней, разных примесей. Обычно применяются сетчатые фильтры. Размер ячеек в фильтрах определяет, насколько крупные примеси может пропустить через себя насос, не навредив при этом устройству.
Шланги и измельчители. Измельчитель рубит крупный мусор. В основном эта система применяется на фекальных дренажных насосах. Шланги же нужны для перенаправления всасываемой в насос жидкости.

Выбирая дренажный насос, обязательно изучите технические характеристики, а также взгляните на максимально допустимый размер и количество примесей, с которыми эта модель может работать.

Некоторые насосы ориентированы на максимально чистую воду, а потому применяются в основном в бассейнах.

Следующий важный момент — это температура воды. Иногда дренажные насосы могут перекачивать горячие жидкости. Это ведёт к перегреву мотора, если изначально насос не предназначен для работы в таких условиях.

Поэтому в технических документах производитель всегда указывает, какой температурный предел у той или иной модели. Некоторые агрегаты специально разработаны так, чтобы перекачивать воду и иную жидкость с температурой от 50 градусов Цельсия и выше.

3. Всасывающие и выпускные порты

Всасывающее отверстие, как следует из названия, отвечает за «всасывание» или всасывание жидкости в насос. Обычно он расположен на одном конце корпуса центробежного насоса. Его размер может варьироваться в зависимости от нескольких факторов, таких как тип применения и требуемая скорость потока. Конструктивные соображения, такие как толщина и диаметр фланца, также могут повлиять на производительность и эффективность этого конкретного компонента.

С другой стороны, у нас есть выпускное отверстие, которое используется для вытеснения или выгрузки обработанной суспензии из центробежного насоса в место назначения. Обычно он расположен напротив всасывающего отверстия или под прямым углом к нему и работает в условиях более высокого давления. Критерии конструкции этого сегмента в значительной степени связаны с преобразованием кинетической энергии, обеспечиваемой вращением рабочего колеса, в потенциальную энергию с точки зрения увеличения напора.

Эффективное согласование конструкции между этими двумя портами может внести существенный вклад в балансировку скоростей ввода-вывода и поддержание эффективных временных рамок работы, которые имеют решающее значение для общей производительности системы. Любые несоответствия могут привести к таким проблемам, как кавитация, чрезмерный износ и даже преждевременный выход из строя ключевых элементов насоса.

Оценка характеристик всасывающих и нагнетательных отверстий становится критически важной при проектировании или обслуживании системы перекачки шлама с оптимальной функциональностью

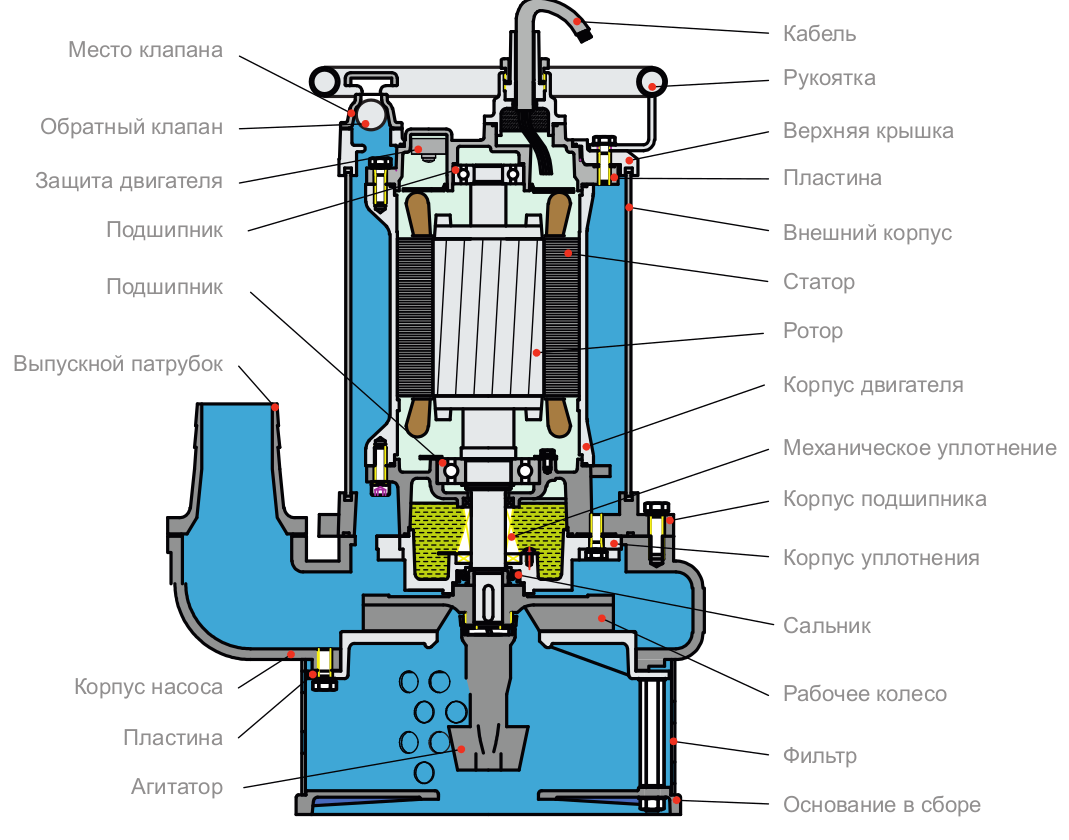

Устройство дренажного насоса

Эта конструкция включает в себя в упрощенном виде следующую элементную базу:

Электрический двигатель.
Крыльчатый вал. Он может находиться непосредственно на двигателе, а может отдельно, но от этого суть не меняется – элемент нужен для обеспечения движения воды внутри приборы. Его делают из нержавеющей стали.
Насосный узел, имеющий заборные патрубки. В нем вода поступает через отверстия прямо в насос. Диаметр отверстий может быть разным, так как все зависит от размера пропускаемых твердых микрочастиц.
Выключатель (поплавковый). Он нужен для предотвращения затопления и холостого вода вследствие автоматического включения/отключения (все зависит от уровня воды).
Корпус. Оболочка насоса, которая для этого изделия бытового назначения делается из пластика/стали. Это делает устройство мобильным и удобным в использовании.

Принцип действия

Если вы знаете, какие именно конструктивные элементы входят в «состав» насоса, будет несложно разобраться, как именно работает дренажный насос. Вначале следует подключить прибор в электросеть, и при запуске первым начнет работу электрический двигатель и крыльчатый вал. Крутящиеся лопасти образуют вокруг себя разреженный воздух и давление в камере автоматически снизится. Вода начнет затекать внутрь, и благодаря действию центробежной силы будет продвигаться к отверстию выхода, а с него в трубу или отводящий шланг. А вот грязная вода будет отведена в отдельную емкость или отстойник. Данный принцип используют и для перекачивания чистой воды, но в больших объемах.

Главные отличия устройства фекальных и дренажных насосов

Не менее важный момент – принцип действия фекального и дренажного прибора похож, но есть и ряд серьезных отличий. Прямое предназначение первого – это работа с твердыми частицами меньшего диаметра, где допустимый размер колеблется от 1,2 до 1,5 см, а дренажные бытовые модели могут пропускать примерно 0,5 см (в редких моделях пропускной предел 2 см).

При этом хочется отметить, что фекальные насосы показывают наилучшие результаты именно при работе в вязкой среде, но важно учесть, что при оснастке в виде специальных измельчителей устройство автоматически становится в 1,5-3 раза дороже

Выбор и приобретение вертикального шламового насоса

При выборе вертикального шламового насоса следует обратить внимание на следующие факторы:

1. Тип шлама и его характеристики

Перед приобретением насоса необходимо определить тип и характеристики шлама, который требуется перекачивать

Важно учесть его консистенцию, плотность, содержание твердых частиц, вязкость и pH-значение. Эти параметры помогут определить тип и конструкцию насоса, а также выбрать подходящий материал для его изготовления

2. Производительность и напор

Производительность насоса определяет количество жидкости, которое он способен перекачать за единицу времени. Напор же определяет высоту, на которую насос способен поднять жидкость. Рассчитывается производительность и напор насоса исходя из требуемых показателей и особенностей процесса.

3. Работа в сухих условиях

Если вертикальный шламовый насос будет работать в условиях, когда подача жидкости может остановиться или стать недостаточной, следует убедиться, что он способен работать в сухом режиме без повреждения. Некоторые насосы обладают функцией автоматической остановки при отсутствии жидкости или низком уровне.

4. Условия эксплуатации и требования безопасности

При выборе насоса следует учесть условия его эксплуатации, такие как температура окружающей среды, агрессивность среды, наличие взрывоопасных зон и другие факторы

Также важно обратить внимание на требования безопасности и соответствие насоса соответствующим стандартам и сертификатам

5. Сервис и поддержка

Иметь надежного поставщика, который обеспечит сервис и поддержку по установке, настройке и обслуживанию вертикального шламового насоса, является важным условием при его выборе и приобретении. Проверьте наличие гарантии, возможность быстрой замены запасных частей и наличие квалифицированного персонала для технической поддержки.

После учета всех вышеперечисленных факторов можно приступать к поиску и приобретению вертикального шламового насоса, который наилучшим образом соответствует требованиям и условиям эксплуатации.

6. Износ вкладышей

Износостойкие вкладыши, также известные как щелевые кольца или изнашиваемые пластины, являются неотъемлемой частью конструкции центробежного шламового насоса. Они предназначены для создания защитного слоя от абразивной природы суспензий и продления срока службы компонентов насоса. В процессе эксплуатации суспензия непосредственно контактирует с этими вкладышами, что со временем усиливает их эрозию

Поэтому очень важно, чтобы они были изготовлены из прочных, устойчивых к коррозии материалов, способных выдерживать различные уровни истирания

Поглощая большую часть износа, эти вкладыши снижают общую потребность в техническом обслуживании и связанные с этим затраты на другие важные детали, такие как рабочие колеса или стенки корпуса. В результате регулярная проверка и замена изношенных вкладышей увеличивает эффективность и срок службы вашей насосной системы.

Эти вкладыши обычно имеют сегментированную конструкцию, что позволяет заменять их по отдельности, а не требовать полного капитального ремонта. Этот модульный подход также способствует увеличению времени безотказной работы, поскольку означает меньше времени простоя на ремонт. Кроме того, выступая в качестве расходуемого компонента внутри насосного агрегата, изнашиваемые вкладыши эффективно минимизируют повреждение других критически важных компонентов, обеспечивая стабильную производительность.

Что касается выбора материала для этих облицовок, существует несколько вариантов, включая натуральный каучук для более низких температур или условий повышенной кислотности; полиуретан для большей стойкости к истиранию; и специальные сплавы, такие как хромистые или марганцевые стали, для исключительно суровых условий эксплуатации. Выбор материала обычно зависит от особенностей, связанных с типом перекачиваемой суспензии – ее составом, размером частиц и концентрацией – а также эксплуатационными параметрами, такими как скорость потока, давление и т. д.

Помимо повышения долговечности, современные системы изнашиваемых вкладышей могут также включать в себя сенсорные технологии, которые уведомляют операторов о значительной эрозии или уменьшении толщины ниже безопасных порогов, обеспечивая своевременное вмешательство до того, как произойдет катастрофический отказ.

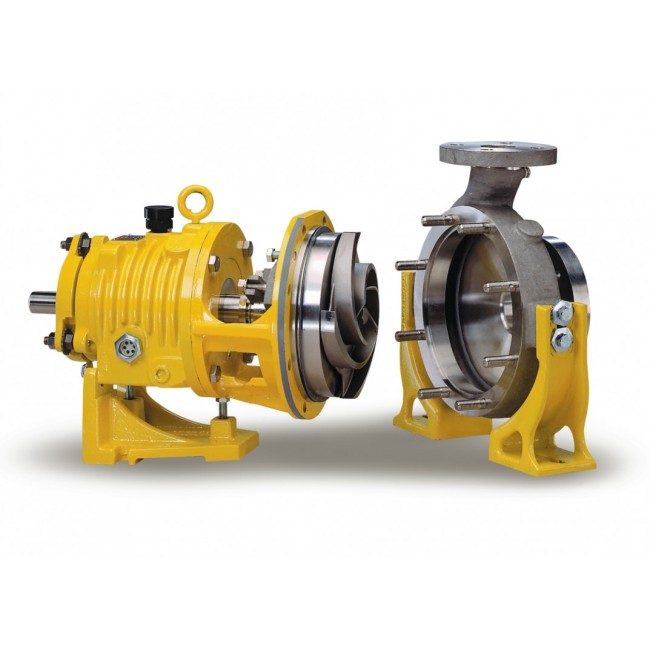

Особенности горизонтальных шламовых насосов

Гидравлические элементы и сам привод аппарата не требуют погружения в емкость или отстойник. Они представляют главный ассортимент шламооткачивающего оборудования и ориентированы на широкий спектр рабочих параметров, просты в эксплуатации и ремонте.

РАЗБОРНЫЙ КОРПУС САЛЬНИКА И САЛЬНИК;
СТАНДАРТНОЕ ОТБОЙНОЕ КОЛЬЦО;
УЗЕЛ РЕГУЛИРОВКИ ЛОПАСТНОГО КОЛЕСА;
ПАТЕНТОВАННЫЙ МОНИТОР;
ПОДШИПНИКОВЫЕ ВИБРОИЗОЛЯТОРЫ;
КОМПАКТНАЯ ОПОРНАЯ ПЛИТА;
ПОЛНОСТЬЮ МЕХАНИЧЕСКИ ОБРАБОТАННЫЕ НАПРАВЛЯЮЩИЕ САЛАЗКИ;
КРИТИЧЕСКИ ВАЖНЫЕ ЮСТИРОВОЧНЫЕ ПОВЕРХНОСТИ РАМЫ;
ВАЛ БОЛЬШОГО ДИАМЕТРА;
СПЕЦИАЛЬНАЯ КОНИЧЕСКАЯ РЕЗЬБА;
РЕГУЛИРУЕМОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО;
УТОЛЩЕННАЯ СМЕННАЯ ФУТЕРОВКА.

1 Сферы применения оборудования

Помпы подобного типа используются в промышленных и бытовых целях. С их помощью выполняется очистка водоемов и углубление дна, восстановление пляжей и прибрежных зон, выкачка канализации и сточных вод, перекачка абразивных жидкостей.

В металлургической отрасли промышленности шламовые агрегаты перекачивают окалины вторичного типа.

На предприятиях нефтегазового комплекса оборудование применяется в качестве буровых насосов, а в энергетической промышленности используется для перекачки золы и угля, а также в качестве углесоса.

Насос горизонтальный шламовый одноступенчатый

1.1 Какие существуют виды шламовых насосов?

В зависимости от конструктивных особенностей, шламовые перекачивающие агрегаты (тип Ш) бывают трех видов:

ГШН – горизонтальные одноступенчатые. Используют для отработки жидкости с включением примесей мелких фракций (не больше 20 мм) плотностью до 2500 кг/м 3 . Как пример – горизонтальный центробежный насос 6ш8, предназначен для перекачивания жидкости с плотностью 1300 кг/м 3 и размером твердых частиц не больше 20 мм.
Шламовый ВШН – вертикальный агрегат. С его помощью выполняют откачку раствора для промывки скважин при их бурении, причем в гидросмеси твердых частиц должно быть не более 20% от всего объема, а плотность их составляет 1300 кг/м 3 . Так, насос ВШН 150/30 перекачивает различные абразивные жидкости плотностью до 1250 кг/м 3 , с максимальным размером твердых частиц до 20 мм. Производительность агрегата – 150 м/час, а величина напора – 30 м.
Типа С – суспензионные шламовые насосы с горизонтальной конструкцией консольного типа.

Для откачки вспенивающегося шлама используют пенный шламовый насос.

В зависимости от материалов, из которых изготовлено оборудование, центробежные шламовые насосы могут быть:

Металлические. Для их производства используют сталь с содержанием хрома 28%. Эти помпы справляются с перекачкой обычного шлама, для высокощелочныхгидросмесейцеллюлозо-бумажной промышленности и угольных ТЭЦ нужны насосы из стали с содержанием хрома выше 28%. Кислые шламы на производстве фосфорных удобрений откачивают стальными насосами с 35%-ным и более содержанием хрома.
С резиновым покрытием. Такая помпа имеет высокую производительность и длительный срок службы. Недостатком таких агрегатов считается невозможность перекачивать жидкость с абразивными частицами фракцией больше 6,5 мм, поскольку они могут повредить каучуковые детали насоса.

Чертеж насоса шламового 6Ш8

1.2 Конструкция

Поскольку эта техника используется в условиях повышенной сложности, технические характеристики ее должны соответствовать особым требованиям и условиям. На стоимость оборудования существенно влияют два фактора – материал изготовления агрегата и его технические параметры.

У двигателя шламовых насосов ротор по диаметру больше, чем в помпах других типов, а стенки статора тоньше. В результате этих особенностей увеличивается объем тепла, поступающего на статор, что приводит в действие механизм охлаждения мотора и поддерживает режим рабочей температуры на стабильном уровне. Охлаждение осуществляется несколькими путями:

Использование специального кожуха с охлаждающей жидкостью.
Подача охлаждающей жидкости на кожух.

Выбор определенного способа охлаждения двигателя зависит от температуры гидросмеси. Возможно также охлаждение за счет контакта двигателяс рабочей средой.

Нижний подшипник по отношению к рабочему колесу расположен на минимальном расстоянии. В результате этого Warmanшламовые насосы служат в тяжелых и средних условиях гораздо дольше. Также за счет такой конструкции снижена вибрация и шум во время работы, а рабочий вал прогибается реже.

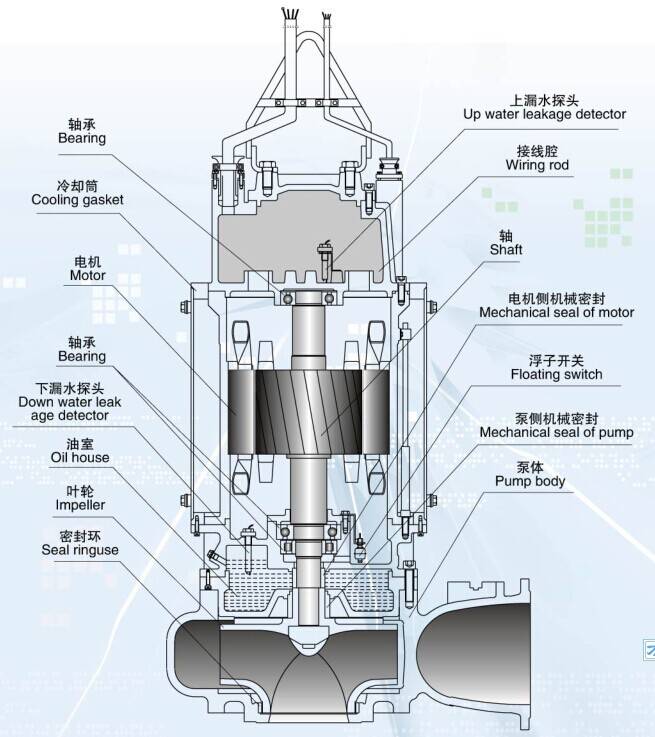

Насос шламовый погружной

В качестве уплотнителей используются специальные уплотнительные и стопорные кольца и пружины. Эти элементы должны быть обязательно отцентрованы, иначе срок эксплуатации оборудования снизится.

Если шламовый агрегат перекачивает жидкость, в которой твердые частицы расположены на дне, то в качестве вспомогательного элемента целесообразно использовать насос с агитатором.Эта вспомогательная деталь повышает эффективность и скорость работы оборудования. Для повторного смешивания перекачиваемой рабочей среды с твердыми абразивами погружные шламовые насосы оборудуют боковыми смесителями.

Классификация

Насос грязевой погружной может откачивать воду с разной степенью загрязнения, поэтому их разделяют на несколько групп.

Для слабозагрязненной воды, и чистой тоже. С их помощью можно перекачивать воду, в которой взвешенные частицы не превышают размера 5 мм. Используют их для откачки жидкостей из колодцев, скважин, бассейнов, резервуаров, в которых собирается дождевая вода. Производительность таких насосов – 83-230 л/мин, напор до 12 м.
Грязная вода, в которой частицы не превышают размера 25 мм. Их применяют, если надо очистить дренажные колодцы, канализационные и так далее. производительность – 37-450 л/мин, напор до 22 м.
Если частицы грязной воды в пределах 38 мм. Это мощные агрегаты, с помощью которых можно осушать затопленные подвалы, участки территории, накопительные отстойники и другие идентичные сооружения.
Промышленные модели, используемые в канализационных системах. Они могут перекачивать стоки с включениями, размер которых составляет 120 мм. Производительность – до 1500 л/мин, напор до 150 м. Работать они могут не только от электродвигателей, есть модели, ротор которых вращается от вала дизельной установки. Такие агрегаты являются мобильными, поэтому их чаще всего используют службы МЧС. На промышленных и строительных объектах используют в основном электрические модели, в конструкцию которых устанавливается мощный радиатор. Его задача – отводить тепло от электродвигателя, который помещен в чугунный корпус. Последний является трехфазным, а значит, требует подвода напряжения 380 вольт.

Откачка сильно загрязненной воды

Если разобраться в этом разделении, то можно отметить одну закономерность. В общем, все это оборудование можно поделить на два класса: бытовое и промышленное. То есть, три первые позиции – это небольшие по размерам агрегаты, которые можно использовать в быту (на дачных участках, в подвалах многоквартирных домов и так далее). А так как сами погружные насосы для грязной воды сталкиваются в процессе работы именно с грязной водой, то есть агрессивной, то производители изготавливают в основном их или из нержавеющей стали, или из полимера усиленного типа.

Есть в классификации данного вида оборудования один подвид, который называется шламовый погружной насос. Шлам – это и есть грязь, только сам насос предназначен для перекачки этой грязи, в которой концентрации воды меньше, чем ее самой. Поэтому чаще всего данный подвид используют для осушения котлованов в строительстве, подвалов недостроенных зданий, его используют при буровых работах. Незаменим шламовый насос и при откачке воды из горных проходок, им же прокачивают скважину перед ее пуском в эксплуатацию. То есть, работы для него много, а в некоторых случаях он просто незаменим.

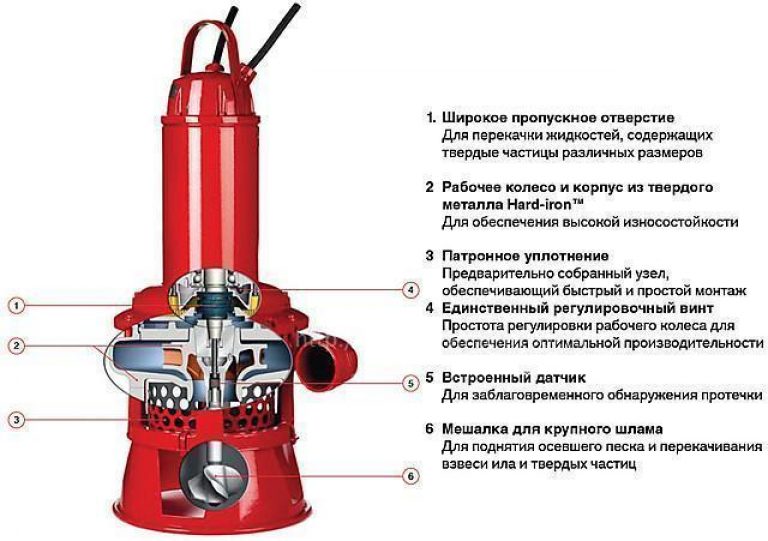

Погружной насос шламового типа

В быту шламовые насосы погружного типа используются нередко. К примеру, с их помощью можно очистить канализационный колодец или септик от илового осадка, его применяют для осушения траншей или котлованов под строительство каких-нибудь объектов, его устанавливают в подвалы для откачки воды после затопления.

Примеры наших шламовых насосов

Шламовый насос, вариант-1

Технические характеристики насоса

Тип Расположение	шламовый горизонтально
КПД насоса Производительность	40% 70 м³/час
Напор Кавитационный запас	70 м 2,5 м
Частота вращения Диаметр рабочего колеса	1450 об/мин 42 см

Стандарт Всасывание Нагнетание

ANSI (DIN) 150# 100 мм 80 мм

Характеристики перекачиваемой среды

Среда Рабочая температура Плотность руды

кимберлитовая брекчия 10°C 2300 кг/м³

Материальное исполнение насоса

Проточная часть насоса	ASTM A532 CLASS III (28% высокохромистый чугун)
Твёрдость материала по Бринеллю	600

Технические характеристики электродвигателя

Мощность Напряжение Частота

100 л.с. (73,5 кВт) 380 В 50 Гц

Электродвигатель предназначен для работы с частотным преобразователем.

График рабочих характеристик насоса

Габаритный чертёж насосного агрегата

Приблизительные габаритные размеры насосного агрегата:

Длина Ширина Высота

2025 мм 1000 мм 978 мм

Чертёж насоса в разрезе

Насос;
Электродвигатель;
Рама основание;
Муфта с защитой.

Шламовый насос, вариант-2

Характеристики перекачиваемой среды

Плотность Количество твердых частиц	1800 кг/м³ 15%
Вязкость Температура	15 сП 35-40°C

Технические характеристики насоса

Тип Производительность	шламовый горизонтальный 70 м³/час
Напор Уплотнение	15,2 м механическое
Фланцы: Всасывание Нагнетание	100 мм 75 мм

Импеллер Футеровка

A05 A05

Технические характеристики электродвигателя

Мощность Напряжение	44 кВт 380 В
Частота Количество фаз	50 Гц 3
Частота вращения Исполнение	1500 об/мин IP54

Насос;
Электродвигатель;
Общая рама основание;
Муфта с защитой.

График рабочих характеристик

Шламовый насос, вариант-3

Описание и технические характеристики:

Центробежный горизонтальный шламовый насос Подача 100 м 3 /час Напор 100 м Уплотнение вала – двойное механическое Среда – железистый раствор Температура среды – 50 – 70°C (при плотности 1,4 кг/м 3 ) Вязкость – 2,0 сПз Количество взвешенных твердых частиц: 3 /час Напор 10 м Уплотнение вала – двойное механическое Среда – пульпа Температура среды – 50 – 70°C (при плотности 1,4 кг/м 3 ) Вязкость – 2,0 сПз Количество взвешенных твердых частиц: 3 /час Напор 20 м Уплотнение вала – двойное механическое Среда – пульпа Температура среды – 50 – 70°C (при плотности 1,4 кг/м 3 ) Вязкость – 2,0 сПз Количество взвешенных твердых частиц: 3 /час Напор 30 м Уплотнение вала – двойное механическое Среда – пульпа Температура среды – 50 – 70°C (при плотности 1,4 кг/м 3 ) Вязкость – 2,0 сПз Количество взвешенных твердых частиц: 3

Количество взвешенных твердых частиц
30-32%

Размер твердых частиц
0,1 мм

Температура среды
18-20°C

Насос
Электродвигатель
Клиноременная передача с защитным кожухом
Рама основания

Признаки того, что вам может потребоваться замена или ремонт насоса-отстойника

Ниже перечислены некоторые симптомы неисправного насоса. Если вы наблюдаете нижеперечисленные симптомы у своего насоса, высока вероятность того, что ваш насос поврежден и нуждается в замене.

1) Сильный шум

Чрезмерный шум вашего насоса указывает на поврежденные или изношенные компоненты — чаще всего насос выгребной ямы издает неожиданный шум из-за повреждения крыльчатки или выхода из строя подшипников двигателя.

Если ваш насос издает скрежещущий или дребезжащий шум, это может быть связано с повреждением или заклиниванием крыльчатки. Если вы заметили чрезмерный шум от вашего насоса, следует немедленно вызвать техника для его устранения. В противном случае шум, вызванный незначительным повреждением, может привести к выходу насоса из строя.

2) Чрезмерная вибрация

Рабочее колесо выгребного насоса может повредиться или погнуться из-за всасывания твердого мусора. Рабочее колесо сбалансировано, чтобы уменьшить износ вращающегося вала. Когда оно повреждается или изгибается, оно становится неустойчивым и создает нагрузку на вал.

Из-за дисбаланса рабочего колеса насос издает шум. Если этот дисбаланс не устранить быстро, он может повредить различные части насоса или привести к его поломке. Поэтому для нормальной работы насоса необходимо определить причину вибрации и как можно скорее устранить ее.

3) Нечастое использование насоса

Как и в случае с автомобильными аккумуляторами, ограничение использования выгребных насосов сокращает срок их службы. Регулярно тестируя насос во время сильного дождя, вы сможете выявить проблемы вашего насоса на ранней стадии и поддержать внутренние механизмы оборудования.

4) Нерегулярная цикличность

Частое включение и выключение дренажного насоса, даже во время сильного дождя, указывает на проблему с насосом. Это может быть такой простой проблемой, как неправильно установленный поплавковый выключатель, также насос может включаться, когда бассейн заполнен всего несколькими дюймами воды.

Плохая проводка также может стать причиной того, что насос включается и выключается через нерегулярные промежутки времени. Короткое замыкание в электрической системе дома или оборудования приведет к тому, что насос будет время от времени включаться или выключаться.

5) Видимая ржавчина

Коричневый налет на корпусе насоса может образоваться из-за коррозии клеммы аккумулятора, но в некоторых случаях обесцвечивание вызывается бактериями. Эта бактерия известна как железобактерия из-за своего цвета, она поедает железо в воде и вызывает обесцвечивание. Во многих ситуациях гелеобразные вещества могут засорять трубы, например, насосы отстойников.

Железоокисляющие бактерии не опасны для здоровья человека, но они могут создавать проблемы для стока воды из канализационных систем.

6) Семь лет или старше

Независимо от чистки или обслуживания насосов-отстойников, эти насосы не будут служить вечно. Если ему более 7 лет, то замените его. Благодаря регулярной очистке насоса вы можете увеличить срок его службы.

Виды для водоснабжения дачного участка

Данные устройства можно разделить на:

погружные;
поверхностные.

Как использовать погружные насосы

Погружные насосы предназначен для эксплуатирования при частичном или полном погружении в воду. В зависимости от конструктивных особенностей данных агрегатов, погружение допустимо на уровень до 300 м под водой. Через отверстия, которые находятся в днище насоса, происходит процесс всасывания воды. Дно защищено от попадания различных твёрдых предметов сетчатым фильтром.

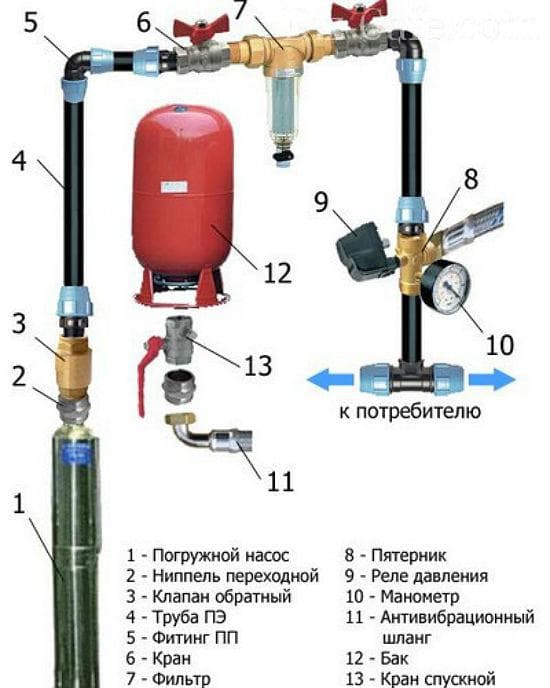

Схема установки погружного насоса в колодце

Работа прибора является автоматической, начинается при скоплении определённого объёма жидкости. Чтобы предупредить возможные неполадки, каждая модель должна быть снабжена качественной электроизоляцией. Одним из главных преимуществ данных насосов является их бесшумная работа.

Схема работы погружного насоса

По отличиям в конструкции, погружные насосы бывают таких типов:

Штанговые. Такие приборы оборудованы независимым двигателем, который устанавливается отдельно;
Бесштанговые. В таком насосе все элементы собраны одном корпусе и полностью погружаются под воду.

Схема установки погружного насоса

Благодаря особой продолговатой форме данного аппарата, возможна установка внутри обсадной трубы скважины, размеры которых, в большинстве случаев, достигают не более 200 мм. Технические характеристики погружных насосов сильно превышают характеристики других видов. Так, самые дешёвые модели погружных насосов могут выдавать напор в 30-40 метров, в то время как для поверхностных моделей это является очень неплохим результатом.

Монтаж поверхностных насосов

Монтаж поверхностных дренажных устройств происходит на поверхности земли. На дно резервуара опускается шланг, через который происходит откачка воды. Они оснащены входной трубой, через которую вода высасывается из резервуара, и выходной, что предназначена для вывода жидкости за его пределы. В случае попадания жидкости в двигатель насоса, неизбежны его поломки, поэтому откачка воды должна быть быстрее, чем поднятие её уровня в резервуаре.

Установка поверхностного насоса

Для автоматической работы, такие насосы оснащаются поплавковым механизмом. После поднятия воды до определённой отметки, начинается процесс её откачки. Одним из главных преимуществ поверхностных насосов является их мобильность. Оборудование без труда можно переместить в другое место.

Существует несколько разновидностей данных аппаратов:

центробежные;
вихревые;
винтовые.

Данные типы насосов способны выполнять большинство функций, и встречается чаще всего. Конструкция вихревых насосов является более сложной, из-за чего, их цена может быть немного выше.

Проверка герметичности подключения

Одной из важных операций при монтаже шламового насоса является проверка герметичности подключения. Неправильное подключение может привести к различным проблемам, таким как утечка жидкости или возникновение сбоев в работе насоса. Чтобы избежать таких проблем, необходимо провести проверку герметичности после каждого этапа монтажа.

Перед проведением проверки рекомендуется ознакомиться с инструкцией по монтажу, предоставленной производителем шламового насоса. В инструкции должны содержаться рекомендации по проверке герметичности и необходимые инструменты для ее выполнения.

Основные этапы проверки герметичности подключения шламового насоса:

Визуальная проверка подключения. Проверьте, что все соединения выполнены правильно и плотно прилегают друг к другу

Обратите внимание на утечки или видимые повреждения.
Проверка мест входа и выхода насоса. Убедитесь, что установленные фланцы и уплотнения имеют правильные размеры и достаточно крепкие, чтобы предотвратить проникновение воды или воздуха.
Проверка соединительных труб

Проверьте, что все трубы правильно соединены и надежно закреплены. Убедитесь, что между трубами и фланцами нет видимых промежутков.
Проверка системы уплотнений. Убедитесь, что система уплотнений насоса работает исправно. Проверьте состояние уплотнительных колец и прокладок, и при необходимости замените их.
Проверка работоспособности насоса. После проверки герметичности подключения проведите тестовый запуск насоса для проверки его работоспособности. Обратите внимание на возможные утечки или необычные звуки.

При обнаружении каких-либо проблем или неисправностей свяжитесь с производителем шламового насоса или обратитесь к квалифицированному специалисту для устранения неполадок и корректного подключения насоса.

Следуя приведенным выше рекомендациям и производительным инструкциям, вы сможете правильно подключить шламовой насос и обеспечить его герметичность.

Техническое обслуживание насоса-отстойника

Когда весенний воздух начинает охлаждать ваш дом, зимний пол начинает таять из-за теплой температуры и становится насыщенным из-за нового сезона дождей. Дождевая вода от весеннего дождя нелегко впитывается землей. Следующее место для такой воды — подвал. На этом этапе очень полезен выгребной насос!

Средний срок службы насоса составляет около 10 лет. Правильное обслуживание выгребного насоса является обязательным для его нормальной работы. Раз в год необходимо проводить надлежащий осмотр.

Для обслуживания насоса выполните следующие действия:

1) Удалите мусор из выгребной ямы

Вы должны проверить яму вашего выгребного насоса, чтобы убедиться, что в ней нет мусора. Если там есть мусор, необходимо немедленно удалить его, чтобы в будущем ваш насос не столкнулся с серьезными проблемами из-за наличия мусора.

Иногда в яму непреднамеренно попадает мусор, например, мелкие детские игрушки или обломки предметов, хранящихся в бассейне. Обязательно заполняйте ямы водой, чтобы улучшить работу насоса, так как насос изначально должен выполнять свою работу. Поэтому лучше чистить насос каждые 3-4 месяца.

2) Проверка обратного клапана

В некоторых случаях обратный клапан дренажного насоса может быть установлен неправильно. Из-за этого при его закрытии начинается обратный поток воды в выгребную яму или дренажный насос. Обратный клапан играет важную роль в потоке воды. Он останавливает обратный поток воды.

Поэтому при установке насоса для выгребной ямы стрелка на обратном клапане не должна быть направлена в сторону насоса, чтобы не возникло проблем с обратным потоком воды.

3) Прочистите сливное отверстие

В некоторых типах насосов для выгребных ям между обратным клапаном и канализационным насосом имеется дренажное или сливное отверстие. Прочистите это отверстие с помощью чего-нибудь вроде зубочистки. Остерегайтесь, чтобы не сломать или не уронить что-нибудь в отверстие. Лучше всего прочищать отверстие каждые 3-4 месяца.

4) Понюхайте, нет ли запаха от выгребного насоса

Если вы не будете должным образом ухаживать за бассейном вашего дома, он начнет издавать неприятный запах. Этот неприятный запах чаще всего появляется из ловушки выгребного насоса. В ловушках насоса всегда есть немного воды, но если вода не уходит в бассейн в сухой период, вы можете столкнуться с неприятным запахом или ароматом.

Очистите резервуар смесью отбеливателя и воды. Отличным средством является смесь из 5 частей воды и 1 части отбеливателя.
Вы также можете избавиться от неприятного запаха, наполнив бассейн водой до тех пор, пока насос не начнет циркулировать воду.

5) Проверка электропитания и установка резервного источника питания

Через каждые 3-4 месяца необходимо проверять шнуры питания и шнуры, соединяющие насос. В случае сильного шторма дренажный насос подхватывает слив большого количества воды. Отключение электричества приводит к тому, что дренажный насос выходит из строя и затапливает подвал. Поэтому вместе с насосом необходимо иметь генератор резервного питания.

Резервный генератор может обеспечить дренажный насос энергией, необходимой для циркуляции избыточной воды. Эта система резервного питания может подключаться к системе подачи воды в вашем доме, чтобы подавать энергию, необходимую для работы насоса. Поэтому необходимо инвестировать в систему аварийного электроснабжения, чтобы предотвратить затопление подвала.

6) Очистка крыльчатки

Крыльчатка — это самый важный компонент насоса, который помогает отводить воду из подвала в дом. Она представляет собой небольшой фильтр, который легко засоряется и должен быть прикручен к насосу.

Если выгребной насос неожиданно перестает работать или продолжает издавать неожиданный шум, это может привести к засорению крыльчатки. Просто прочистите ее таким образом, чтобы насос заработал как новый.

Как установить погружной шламовый насос
