Обзор погружных дренажных насосов для грязной воды Алко

Общие правила установки дренажных насосов

При покупке дренажного оборудования вы должны ориентироваться на технический паспорт и инструкцию изделия. Производитель обязательно указывает тонкости установки и эксплуатации агрегата. Однако есть базовые правила монтажа, которых стоит придерживаться. Монтаж погружного дренажного насоса включает в себя следующие шаги:

1. Прикрепить к оборудованию прочную веревку подходящей длины. Насос погружается в жидкость на этой удерживающей веревке. Нельзя крепить насос к кабелю питания. В ходе эксплуатации всегда нужно оценивать состояние веревки, поскольку она может изнашиваться.
2. Подключите напорную трубу. Использование жестких труб с обратным клапаном рекомендуется для использования в фиксированном месте.
3. Подсоедините напорную линию к напорному штуцеру. Делая резьбовые соединения, используйте дополнительно уплотняющую ленту. Она позволит достичь нужных показателей герметичности.
4. При использовании шланга используйте подходящий шланговый переходник. Далее потребуется надеть шланг на адаптер и закрепить с помощью хомута.
5. На этапе монтажа выделите нужное количество места для установки насоса. Оборудование должно без преград перемещаться. Только в таком случае вы сможете обеспечить его правильное функционирование. Погружайте дренажный насос только на ту глубину, которая предусмотрена его техническими параметрами.
6. Установите насос так, чтобы всасывающие отверстия не были заблокированы посторонними предметами. При установке можно сделать ровное прочное основание, на котором насос будет устойчиво расположен.
7. Погрузите насос под углом в перекачиваемую жидкость, чтобы на нижней стороне прибора не образовался воздушный карман.
8. Плотно затяните конец веревки после спуска оборудования. Насос может работать, даже если он подвешен на тросе.

При эксплуатации контролируйте положение и исправность поплавкового выключателя. Только при соблюдении правил эксплуатации этот элемент сможет отлично функционировать, блокируя работу насоса “всухую”. Также поплавковый выключатель должен иметь возможность двигаться.

Преимущества и недостатки, как правильно выбрать?

Как поверхностные, так и погружные устройства обладают своими положительными и отрицательными качествами.

Поверхностный:

• Недостаток – не подходит для работы на глубине, сравнительно небольшой эксплуатационный срок, выполненные устройства из металла очень шумные, пластиковые имеют изначально минимальный эксплуатационный срок.
• Достоинства – можно эксплуатировать в удобном месте, главное – доступность электропитания, простая установка и запуск в эксплуатацию, сравнительно низкие цены.

Погружной:

Недостаток – дорого стоит, при выборе важно учитывать большое количество технических параметров.

Достоинства – универсальность, очень надежен в работе.

Конструкция бытовых дренажных электронасосов Алко — особенности

Дренажный насос от Al Ko работает по центробежному принципу действия, всасывание жидкости производится горизонтально расположенным рабочим колесом в нижней части электронасоса, после чего она выталкивается через выходной патрубок, расположенный в боковой части агрегата. Дренажные электронасосы Al-ko серии SUB 6500 / DRAIN 7000 / 7500 имеют следующие конструктивные особенности:

• Корпус электронасоса выполнен из ударопрочного армированного стеклопластика с идеально подогнанными герметичными соединениями частей.
• Вал электронасоса сделан из нержавеющей стали со специальной обработкой.

Рис. 3 Внутреннее устройство дренажников Al-Ko

• Рабочее колесо закрытого типа воронкообразной конструкции выполнено по инновационной технологии — это позволяет получить высокий КПД порядка 85%.
• Обмотка электродвигателя имеет защиту от перегрева посредством встроенного в корпус термореле.
• Все устройства оснащены поплавковым выключателем, высота которого регулируется при помощи кабельного зажима, расположенного на ручке агрегата.

Рис.4 Дренажный насос от Al Ko — напорные характеристики

Дренажник оснащен удобным переходным патрубком, который может свободно вращаться в выходном отверстии под прямым углом — это создает дополнительные удобства при подключении к нему напорного шланга или трубы. Также переходной патрубок имеет сечение разного диаметра — это позволяет подключать к нему отводные шланги различного размера.

Советы по выбору шланга для поверхностного насоса

Для подключения дренажного насоса вам потребуется подходящий по диаметру шланг. При выборе обратите внимания на следующие критерии поиска:

• диаметр шланга. Он зависит от размера помпы, которую вы намерены использовать для перекачивания воды. Правильно подобранный диаметр шланга предотвращает засорение системы. Чем меньше диаметр, тем ниже риски. В канализационных системах подойдет только шланг большего диаметра;
• длина. Рассчитывается по принципу: 1 метр глубины равен 10 метрам по горизонтали. Если вам нужно выкачивать воду с глубины 10 метров, длина шланга будет 100 метров. При откачке воды с глубины скорость процесса будет относительно невысокой. Также не стоит забывать о запасе по метражу;
• допустимая температура. Шланг должен быть изготовлен из материала, который выдерживает низкие температуры, жару, температурные колебания. Наиболее востребованными считаются шланги из ПВХ. Они не подвергаются воздействию внешних факторов и устойчивы к перепадам температур.

С учетом всех вышеописанных факторов вы сможете подобрать качественный шланг, который отлично будет справляться с перекачиванием воды.



Устройство и принцип действия дренажного насоса

Устройство дренажного насоса довольно просто, его основными элементами являются:

Корпус

Типовой дренажник имеет два корпуса: наружный и внутренний. Во внутреннем корпусе размещается основной узел устройства — электродвигатель, который охлаждается омывающим его водным потоком, следующим между корпусами к выводному отверстию, расположенному вверху.

Внешний корпус устройства оснащен удобной ручкой для переноса или подвешивания в толще воды, также в нем расположена выходная труба (патрубок), к которой подключаются шланги.

Внутренний корпус для организации лучшего охлаждения выполнен из металла, материалом наружного обычно является металл (нержавеющая сталь) или ударопрочный пластик.

Электродвигатель

Во внутреннем, полностью изолированном корпусе насоса, расположен электродвигатель, состоящий из статора с обмоткой и ротора, вал которого вращается на верхнем и нижнем подшипниках. Питание к электродвигателю подводится при помощи кабеля через узел герметичного ввода, для осуществления запуска встроен конденсатор.

Для смазки и охлаждения подшипников предусмотрены специальные камеры в нижней части внутреннего корпуса, наполненные техническим маслом. Там же находятся уплотнительные кольца, препятствующие проникновению воды внутрь двигателя.

Рабочее колесо

Рабочее колесо в форме диска, на котором размещены загнутые лопатки, закреплено на валу двигателя. Обычный материал его изготовления — металл, иногда оно делается из высокопрочного пластика.

Водозаборный фильтр

Внизу корпуса насоса располагается подставка с ножками, на которую обычно ставится насос. Чуть выше расположена крышка с заборными отверстиями для воды (фильтр), исключающими возможность проникновения в электронасос частиц с размерами, превышающими его технические характеристики.

Поплавковый выключатель

Практически все конструкции дренажников оснащены этой системой. Выключатели автоматизируют работу дренажного насоса с поплавком, прекращая подачу напряжения на его электродвигатель при понижении уровня жидкости, и вновь подавая питающее напряжение при наполнении рабочего резервуара.

Принцип работы дренажного насоса состоит в следующем. При поступлении напряжения на электродвигатель начинает вращаться рабочее колесо. Оно втягивает в себя жидкость сквозь отверстие, размещенное по центру корпуса электронасоса, а центробежная сила выталкивает жидкость наружу через выводной канал.

Дренажники могут работать в среде с разной степенью загрязненности, которая определяется условиями эксплуатации, поэтому перед тем, как выбрать дренажный насос, следует обратить внимание на размер частиц или фильтр. Выбирая нужное изделие, лучше отдать предпочтение устройствам в металлическом корпусе с рабочим колесом из металла, для бытовых условий достаточно производительности около 10 м

куб./ч

куб./ч.

Советуем почитать: Ремонт погружных насосов

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

Какой дренажник для откачки лучше?

Рассмотрим несколько важных параметров, которые помогут сделать правильный выбор дренажного насоса:

Параметры
Описание
Производительность
Прежде всего определяется объем будущих работ. Многие бытовые модели в минуту способны перекачать до 180 литров. Для домашнего использования этого вполне может оказаться достаточно
Напор
Напор или скорость откачивания воды определяет мощность двигателя, глубина источника и расстояние выброса воды. Каждые 10 м шланга теряют 1 м напора
Откачиваемая среда
Агрегаты делятся на несколько разновидностей по способности перекачиваемой жидкость с включениями разного диаметра. До 5 мм для слабозагрязненных, до 25 мм среднезагрязненных, до 38 мм – талый снег и дождь. Это обязательно учитывается при выборе устройства
Мощность
Модель, имеющая мощность от 200 до 400 Вт, способна в минуту перекачать до 100 л. Устройство среднего уровня обладает мощностью до 1000 Вт 300 л/мин. Данный насос выпускается для промышленного назначения
Патрубок для всасывания
Существует три положения: сверху, сбоку, снизу. Для осушения затопленного помещения подойдет нижнее расположение патрубка, а заиленного водоема верхнее направление
Дополнительные функции
Наличие автоматики: выносной или встраиваемый поплавком, термореле и т. д. Если вы хотите не вмешиваться в процесс, то набор автоматики должен быть полным
Уровень опорожнения
Если необходимо полностью осушать емкость или шахту, то это учитывается при выборе. Например, самовсасывающая модель устанавливается в воду глубиной до 40 мм
Температура воды
При работе двигатель и все устройство склонно нагреваться. Некоторые используются для перекачивания исключительно холодной воды

Другие модели допускаются для перекачки жидкости температурой до +70 °С
Материалы
Немаловажно, из какого материала сделаны лопасти и корпус агрегата. Хорошо, если электронасос имеет металлический кожух, а также лопасти

Дренажники фекального типа

Фекальные насосы от обыкновенных дренажников отличаются способностью работать в сильно загрязненных стоках. Их среда, – содержимое выгребных резервуаров и септиков. Особые условия эксплуатации предъявляют более жесткие требования к возможностям такого оборудования. Устройства для откачки фекалий и других сложных бытовых стоков обязательно имеет надежное антикоррозийное покрытие, так как среда бывает весьма химически агрессивной. Пропускная способность значительно повышена. Мощные фекальные насосы перекачивают жидкость, содержащую до 45% твердых и волокнистых включений. Величина пропускаемых частиц до 8-10 мм.

Фекальные устройства, равно как обычные дренажники, могут быть поверхностного способа установки и погружные. Вторые чаще используются в быту, поверхностные мощные насосы на передвижных платформах с накопительными резервуарами, – рабочее оборудование компаний, оказывающих услуги по откачке и утилизации нечистот.

Что касается оснащения поплавковыми выключателями, это удел погружных фекальных насосов

При работе с тяжелыми, вязкими жидкостями, особенно важно вовремя выключить устройство, чтобы работа вхолостую не вывела его преждевременно из строя. Принцип срабатывания выключателя, датчиком для которого служит поплавок, такой же, как и у обыкновенных погружных дренажников

Области применения дренажных насосов для грязной воды

Насосное оборудование может использоваться для откачивания различных жидкостей. Размер примесей зависит от конструктивных особенностей конкретной модели. Необходимая информация обычно содержится в сопроводительной документации. В зависимости от размера встречающихся в воде частиц, устройства делятся на три группы:

• менее 5 мм. Используется для малозагрязненной либо чистой воды;
• до 25 мм. Позволяет откачать жидкость со средней степенью загрязнения;
• 25 – 38 мм. Обеспечивают откачку талой, дождевой либо другой загрязнённой воды.

Каждая модель ориентирована на грязную воду с частицами определённого размера

Кроме геометрических параметров примесей, следует учитывать их химический состав и температуру жидкости. Агрессивная среда способна стать причиной преждевременного отказа оборудования. Избежать этого позволяет правильный выбор модели, детали которой изготовлены из материалов, подходящих для работы в подобных условиях.

Подобное оборудование используется для осушения:

• затопленных подвалов;
• накопительных колодцев;
• заполненных бассейнов;
• земельных участков после обильных осадков.

Вода из подвала откачивается за минуты

Лучшие дренажные насосы для грязной воды

Boxbot DWP-750

Это центробежный насос с корпусом из нержавеющей стали, устойчивым к коррозии и ударам. Его мощность составляет 750 Вт, а напряжение — 220 В. Он может перекачивать до 300 литров воды в минуту и поднимать ее на высоту до 10 метров. Насос имеет 5-метровый кабель и 2-дюймовый внутренний патрубок. В комплект также входит универсальный адаптер для шлангов разных размеров.

Одна из особенностей насоса — поплавковый выключатель, который автоматически включает и выключает насос в зависимости от уровня воды. Это предотвращает пересыхание и его повреждение. Поплавковый выключатель также можно отрегулировать, чтобы установить необходимый уровень воды. Еще одна особенность — тепловая защита, которая предохраняет двигатель от перегрева и перегрузки. Если насос перегревается или потребляет слишком много тока, он отключится и включится, когда остынет.

Дренажный насос Boxbot, 750 Вт, DWP-750
Достоинства:

• Работает с крупными твердыми частицами диаметром до 25 мм, что делает его пригодным для перекачивания воды с грязью, песком, гравием или мусором.
• Обладает высокой производительностью и мощностью, что позволяет ему быстро и эффективно откачивать большие объемы воды.
• Прочная и долговечная конструкция обеспечивает длительный срок службы и не требует особого ухода.
• Прост и удобен в эксплуатации, не требует специальных навыков или инструментов.
• Предусмотрена система безопасности и защиты, которая предотвращает перегрев, перегрузку и пересыхание.

Недостатки:

Не обнаружены.

Quattro Elementi Drenaggio 400 F

Модель Drenaggio 400 F используется для отведения относительно грязной воды. Допустимый размер твердых частиц — до 35 мм. Данный насос подойдет для откачивания воды из подвала, погреба во время подтоплений. От работы вхолостую он защищен автоматическим поплавковым выключателем. Для правильной работы насоса, его необходимо устанавливать на твердое основание без песка и мусора

Важно правильно подобрать диаметр шланга, т.к. с увеличением высоты подъема падает производительность

Температура перекачиваемой воды должна быть не ниже 5°C, а окружающей среды не ниже 1°C. Гарантийный срок использования – 1 год.

Quattro Elementi Drenaggio 400 F
Достоинства:

• работает от бытовой сети 220 Вольт;
• легкий (4,75 кг);
• длинный шнур (10 м);
• работает тихо;
• недорогой.

Недостатки:

не любит перепады напряжения.

ЗУБР НПГ-М1-400

Погружной дренажный насос с вертикальной установкой, предназначенный для выкачивания воды из емкостей, водоемов, перекачивания различной степени загрязнения жидкости, полива огорода. Можно использовать для забора воды из колодца. Двигатель защищен от перегрева термопредохранителем. Изменение уровня воды отслеживается поплавком, который автоматически включает либо выключает насос. Соединительный штуцер позволяет присоединять шланги диаметром от 1’’ до 1 ½’’. Работает от бытовой электросети.

ЗУБР НПГ-М1-400
Достоинства:

• легкий (3 кг);
• недорогой;
• неприхотливый.

Недостатки:

• короткий шнур (7 м);
• производительность сильно падает с увеличением глубины погружения.

Makita PF0410

Данная модель дренажного насоса используется для полива участка, откачивания воды из различных емкостей или водоемов. Справляется с грязной водой с частицами до 35 мм. Мощности насоса хватает для откачки воды с 5-метровой глубины, в горизонтальном направлении передает воду на расстояние до 50 метров. От сухого хода насос защищен автоматическим поплавковым выключателем. Конструкция мотора с двойным уплотнителем с масляной камерой защищает его от повреждений при непродолжительной работе на сухую. Гарантия 1 год.

Makita PF0410
Достоинства:

• тихий;
• работает от сети 220 В;
• соответствует заявленным характеристикам.

Недостатки:

не выявлено.

PATRIOT F 900

Самый мощный из рассматриваемых насосов. Используется для выкачивания грязной воды. Может применяться для орошения участка. Требует правильной установки, при которой он подвешивается, не касаясь дна емкости (водоема), чтобы предупредить всасывание ила и мусора со дна. Насос оснащен автоматикой от сухого хода в виде поплавкового выключателя. Максимальная высота подъема воды – 10 метров, производительность – 13,98 м3/ч.

PATRIOT F 900
Достоинства:

• мощный;
• бесшумный двигатель;
• при правильном подборе шланга и высоты подъема воды работает по максимуму.

Недостатки:

• не прочный пластик корпуса;
• случаи поломки по истечению гарантийного срока.

Ведущие российские и зарубежные производители

При выборе дренажного насоса для грязной воды стоит обратить внимание на продукцию компаний, которые заинтересованы в высоком качестве поставляемого оборудования. К таким производителям относятся:

• «ДЖИЛЕКС». Российский производитель предлагает насосы, адаптированные к российским реалиям. Наличие широкой сервисной сети позволяет своевременно восстановить работоспособность техники и проводить её обслуживание;
• Pedrollo. Итальянская компания предлагает дренажные насосы разного вида;
• Керхер. Для немецкой продукции характерно высокое качество сборки;
• PATRIOT. Американское оборудование отличается доступностью и высокими эксплуатационными характеристиками;
• Гном. Отечественные дренажные насосы, предназначенные для бытовых и профессиональных целей;
• «БЕЛАМОС». Российско-китайский производитель выпускает технику, отвечающую всем современным требованиям;
• «GRUNDFOS». Датский бренд имеет собственное производство на территории России.

Качество немецкой техники проверено временем

Дренажный насос PATRIOT F 300

Открывает наш рейтинг дренажных насосов для канализации модель, отличающаяся невысокой стоимостью и хорошим качеством. Работает с малозагрязненными жидкостями, размер частиц в которых не более 5 мм. Данная модель осушит бассейн или затопленные помещения, откачает сточные воды. Диаметр выходного патрубка составляет 1 дюйм. Пластиковый корпус не подвержен коррозии, уплотнительная система защищает двигатель от влаги. Автоматический выключатель поплавкового типа защищает «дренажник» от работы в сухом режиме, что помогает избежать серьезных поломок. Температура жидкости может достигать 40°. Производительность агрегата равна 3,5 м³/ч., а максимальный напор 5 м. Устройство можно погрузить на глубину до 5 м.

Дренажный насос PATRIOT F 300

Достоинства:

• компактный размер
• небольшой уровень шума
• удобен для поливки
• удобное расположение выходного шланга
• доступная цена дренажного насоса

«Al-Ko» Twin 11000 Premium

Одна из наиболее востребованных моделей комбинированной серии, которая отличается пригодностью одновременно для чистой и грязной воды. Для ручной регулировки рабочего режима на корпусе имеется специальный переключатель.

Преимущества:

• рабочее колесо имеет более эффективную воронкообразную форму, позволяющую создать больший напор и производительность насоса;
• автоматическое выключение и включение аппарата благодаря поплавковому механизму;
• допускает содержание в воде 2-см взвесей;
• как и предыдущие насосы этой торговой марки, имеет продолжительную гарантию на 3 года;
• дополнительная обмотка двигателя создает возможность непрерывной работы на протяжении нескольких часов.

Технические характеристики:

• Мощность – 0,85 кВт;
• Подача – 13 м3/ч;
• Напор – 10 м;
• Максимальная глубина для установки – 7 м;
• Вес – 7,2 кг.

https://youtube.com/watch?v=5FmWleiloRE

Продлеваем срок службы дренажных насосов для грязной воды: общие рекомендации

Срок эксплуатации зависит от конструктивных особенностей конкретной модели. Чтобы избежать преждевременного выхода оборудования из строя, следует избегать перегрева двигателя. Добиться этого можно, в первую очередь, за счёт подбора дренажного насоса для грязной воды с подходящими характеристиками. Не следует укорачивать поплавочный «поводок». Это вызовет увеличение количества запусков двигателя, перегрев обмотки и выход мотора из строя.

Также избежать перегрева поможет установка термореле. Подобный узел будет отслеживать степень нагрева двигателя и отключит его при достижении критического значения.

Watch this video on YouTube

Watch this video on YouTube

Погружной или поверхностный, какой лучше

Эти два типа устройств имеют между собой существенные различия. Выбор дренажного насоса должен учитывать особенности каждого из них.

Поплавковые выключателиИсточник vodavtvojdom.ru

Погружной

Для работы его погружают в резервуар. Вода всасывается в нижнюю часть, проходя через входной фильтр. В некоторых моделях предусматривается автоматическое включение в том случае, когда начинает поступать жидкость. Поскольку работа происходит в условиях большой влажности, в этих устройствах используется высококачественная изоляция электрических элементов.

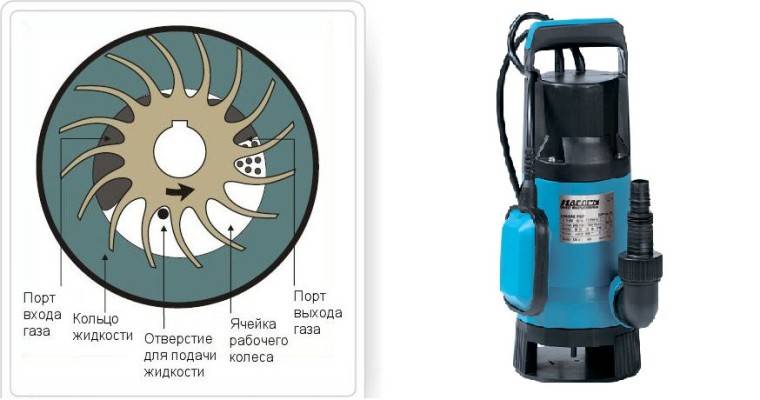

Схема работы вихревого дренажного насосаИсточник principraboty.ru

К достоинствам этой разновидности относятся следующие:

• Не требуется специального охлаждения, так как понижение температуры происходит за счёт перекачиваемой воды.
• При работе в зимнее время исключена возможность замерзания, так как ниже поверхности воды температура не опускается ниже нуля.
• При работе под водой оборудование не производит громких звуков.
• Такие аппараты характеризуются относительно более высокой мощностью.

При работе с погружными насосами придётся столкнуться со следующими недостатками:

• Включение и прекращение работы в таких моделях в большинстве случаев происходит при помощи поплавковых переключателей, которые необходимо правильно настроить, что немного усложняет использование оборудования.
• Опуская аппарат под воду, необходимо подготовить для этого подходящее место. Одним из удобных вариантов является монтаж направляющих для него.
• Поскольку работа производится под водой, особенно важным является обеспечение надёжной электроизоляции и целостности применяемых кабелей.

Пользователи отмечают надёжность, долговечность, высокую мощность таких устройств.

Поверхностный

Это устройство ставят на сухом месте рядом с резервуаром, из которого необходимо откачать жидкость. Это можно сделать на твёрдом основании или подготовив небольшой плот для его размещения. Такие аппараты отличаются мобильностью, компактностью и простотой устройства. Поверхностные насосы могут работать не только от сети электропитания, но и от дизельной установки.

Дренажный насос можно использовать для поливаИсточник podary45.ru

К недостаткам относится следующее:

• Они часто перегреваются.
• Такие устройства не защищены от воздействия температурных перепадов окружающей среды. Обычно при морозе насос становится неработоспособным.
• Высокий уровень шума при работе.

Такие аппараты отличаются мобильностью, компактностью и простотой устройства, но нужно учитывать, что обычно они проигрывают по мощности погружным.

Насос поможет быстро провести осушениеИсточник pumpland.ru
