Подрозетник для гипсокартона: размеры, конструкция и особенности монтажа

Выбор коронки

Коронка — особое сверло в виде цилиндра с кромкой, имеющей небольшие, но острые зубья. С ее помощью можно эффективно сверлить материал, получая идеально ровные отверстия. Стандартные размеры изделий 68−70 мм, но есть насадки с другими параметрами.

Чтобы не разорвать лист ГКЛ при сверлении, не нужно слишком сильно вдавливать насадку. Иначе придется тратить время на устранение последствий. Диаметр отверстий определяют в точности исходя из размеров подрозетников: они должны входить туго, почти впритык. К листу приложить подрозетник, обвести место маркером для получения отметок, но сверлить нужно немного шире от полученных значений. Всю работу проводят только по лицевой стороне. После сверления нужно снова нанести шпаклевку и грунтовку: это позволит увеличить срок службы разъемов.

Правила установки изделий

Установку производят по разметке. Для ее нанесения пользуются рулеткой. С ее участием отмеряют расстояния для будущего места, куда будет выполняться установка розеток в гипсокартон. По центру области установки проставляют крестик.

Разработаны определенные нормативы монтажа, которыми можно руководствоваться в работе:

высота монтажа розетки от пола — 30 см до центра отверстия;
эта же разметка в ванной комнате — 1м над стиральной машинкой;
над столешницей кухонного стола высота установки равна 1 м 20 см;
расстояние от пола до центра отверстия при установке включателя — 90 см, от торца дверного косяка — 18 см.

Этим нормативам можно следовать, а можно и не следовать. Могут быть предусмотрены и собственные размеры, удобные для конкретной ситуации.

После нанесения на гипсокартонную обшивку разметки приступают к выполнению отверстия, в которое потом можно будет закрепить подрозетник.

Отверстие выполняют, следуя одному из приемов:

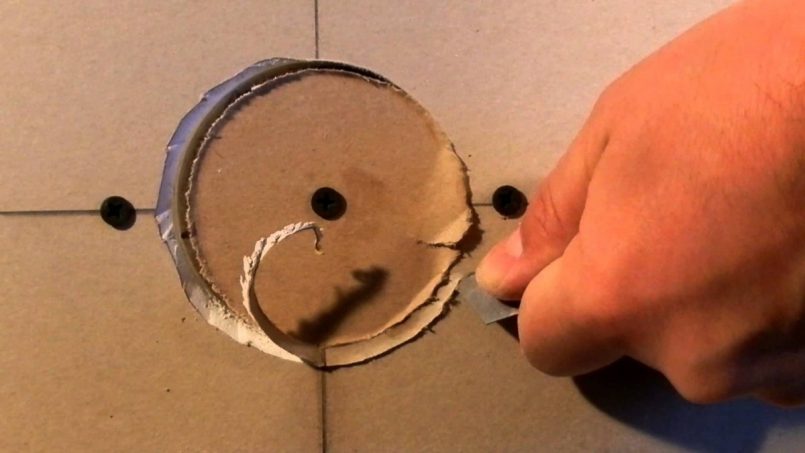

Отверстие целиком вырезают ножом;
По границе окружности работают сверлом, а после по прорези выбирают материал ножом.

С помощью данных способов создается отверстие с не самым совершенным видом, а неровность его краев намного отягощает монтажный процесс. При этом с гипсокартоном работать, прилагая чрезмерные усилия, не допустимо, так как материал достаточно хрупок, легко идет на разлом. В связи с чем достаточно распространенной рекомендацией является применение для подобных работ специальной коронки по дереву (d – 6,7 см).

Данную насадку также привлекают для создания отверстий округлых проемов под точечные светильники. Для работы коронку надевают на шуруповерт либо дрель. После приведения электрического инструмента в рабочее состояние коронку подносят к стене и, надавливая на нее, врезаются в стену.

Критерии выбора подрозетников

Чтобы из океана подрозетников, которые расположились на прилавках магазинов, выбрать именно ту модель, которая соответствует запросам, нужно знать его точный размер (диаметр и глубину), форму (круглую, квадратную, овальную) и назначение (для бетона, гипсокартона или пустотелого кирпича).

Если всё это известно, останется определиться лишь с производителем, выпускающим это электротехническое устройство. Естественно, отдавать предпочтение стоит торговым маркам, чья продукция известна и хорошо зарекомендовала себя.

Вот несколько примеров из наиболее известных моделей, которые успешно применяются на профессиональном уровне.

Подрозетник СЗЕЗ — выпускается российским производителем. Прекрасно зарекомендовал себя в электромонтажных работах, отличается качественным пластиком, высокой степенью пожарной безопасности.
Установочная электротехническая коробка HEGEL 68х60 мм. КУ 1205 — бренд отечественной компании, на российском рынке с 2006 года. Отличительной особенностью модели являются металлические зажимы.
Подрозетник китайского производства «Dr.HD» (ID9288) – несмотря на не совсем лестные отзывы о товарах китайского производства, данная продукция отличается высоким уровнем качества. Коробка квадратной формы и вмещает в себе все положительные характеристики, присущие подрозетникам с такой формой.
Коробка электротехническая 2332UJBS — продукт компании «ABB» (Швеция), изготовлена из высококачественного полипропилена. Торговая марка хорошо известна своим профессиональным электромонтажным оборудованием.
Подрозетник GUSI ELEKTRIC 68 мм. Продукт отечественного производства, приятно отличается ценой. Качество соответствует мировым стандартам.

Монтаж установочной коробки, благодаря простоте её устройства, доступен каждому взрослому человеку. Процедура не требует специальных навыков или знаний. Единственное необходимое условие, если монтаж производится во время ремонтных работ, это полное отключение подачи электрического тока. Перед тем как приступить к работе необоходимо обесточить розетку и дополнительно проверить отсутствие напряжения при помощи индикатора.

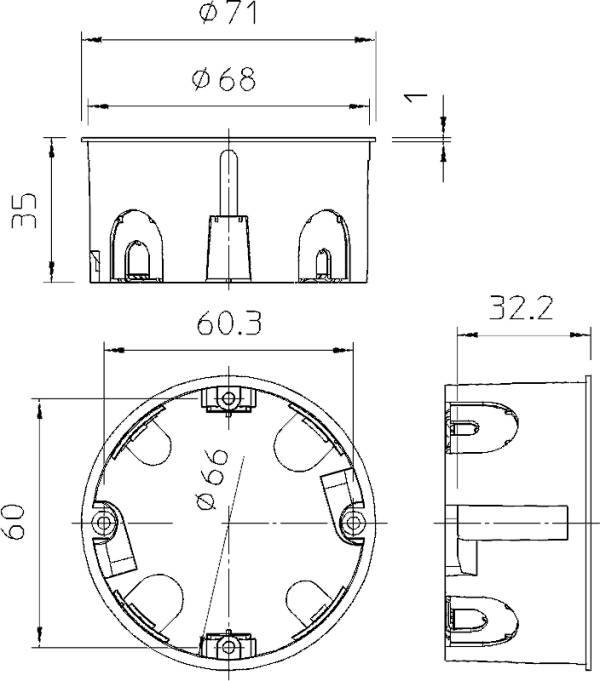

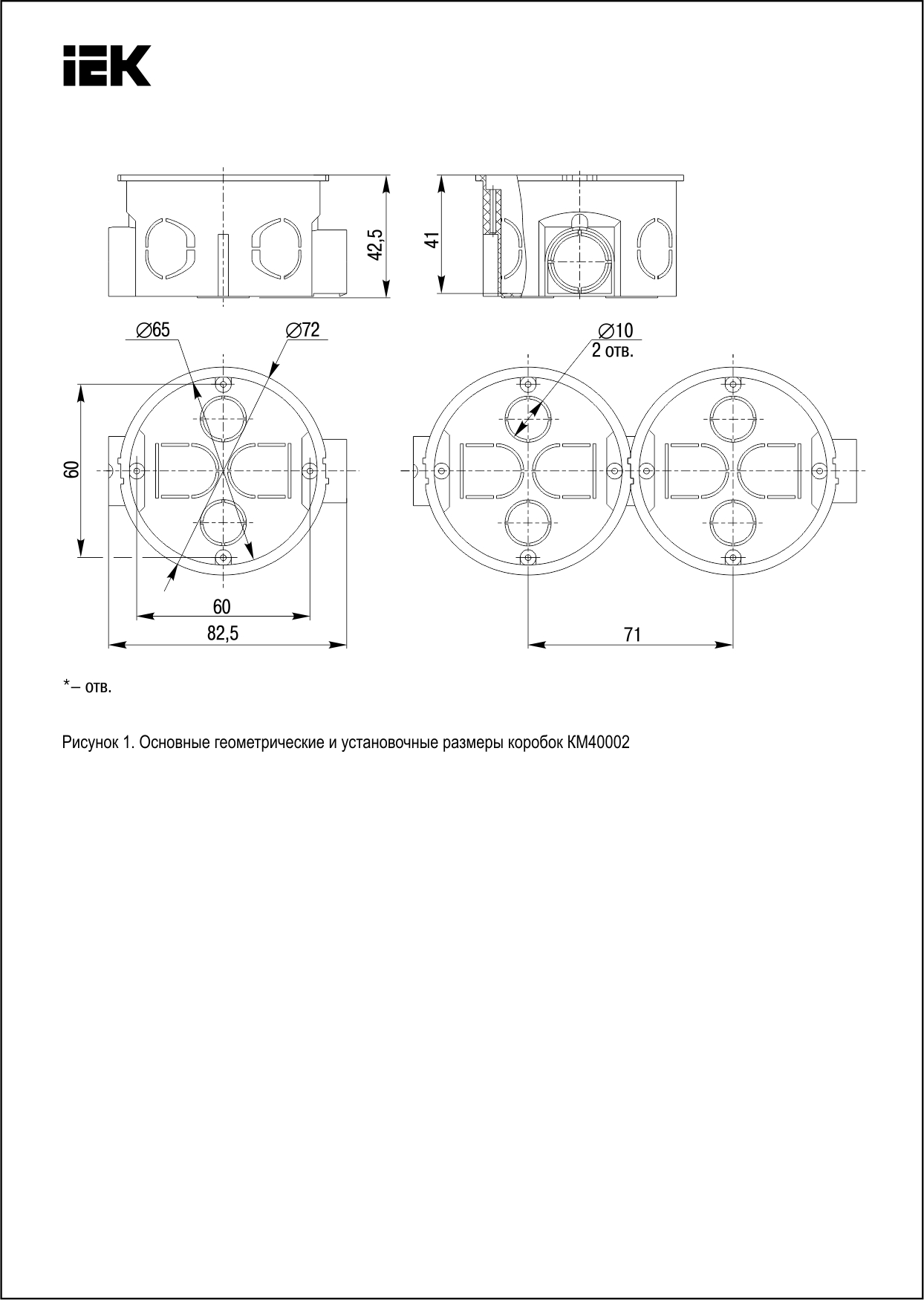

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

— Hegel;
— Schneider Electric;
— Legrand;
— IEK;
— Kaiser.

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

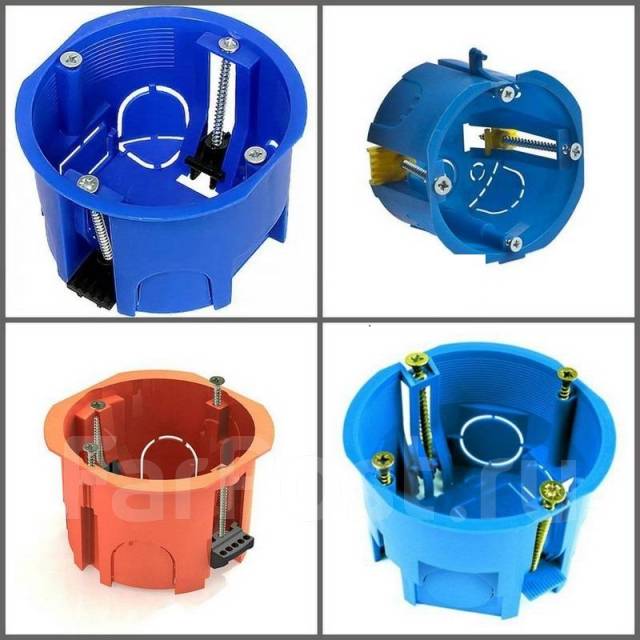

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

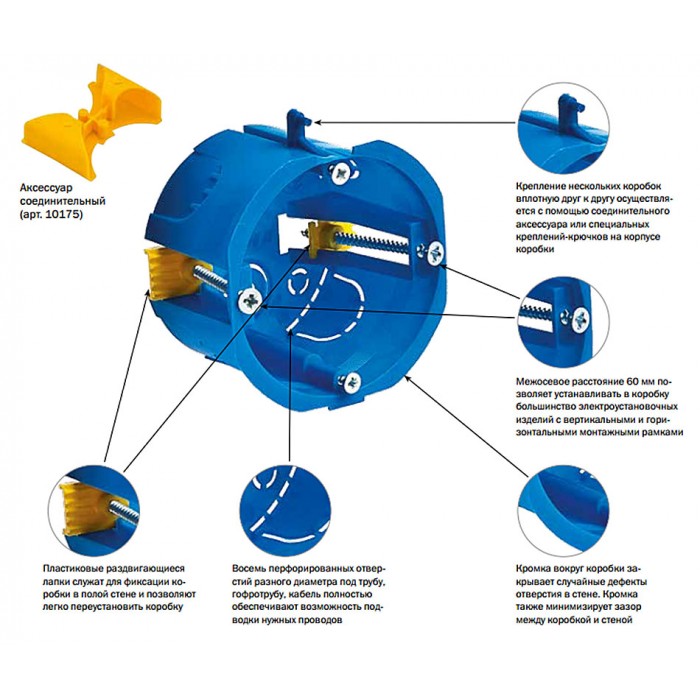

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

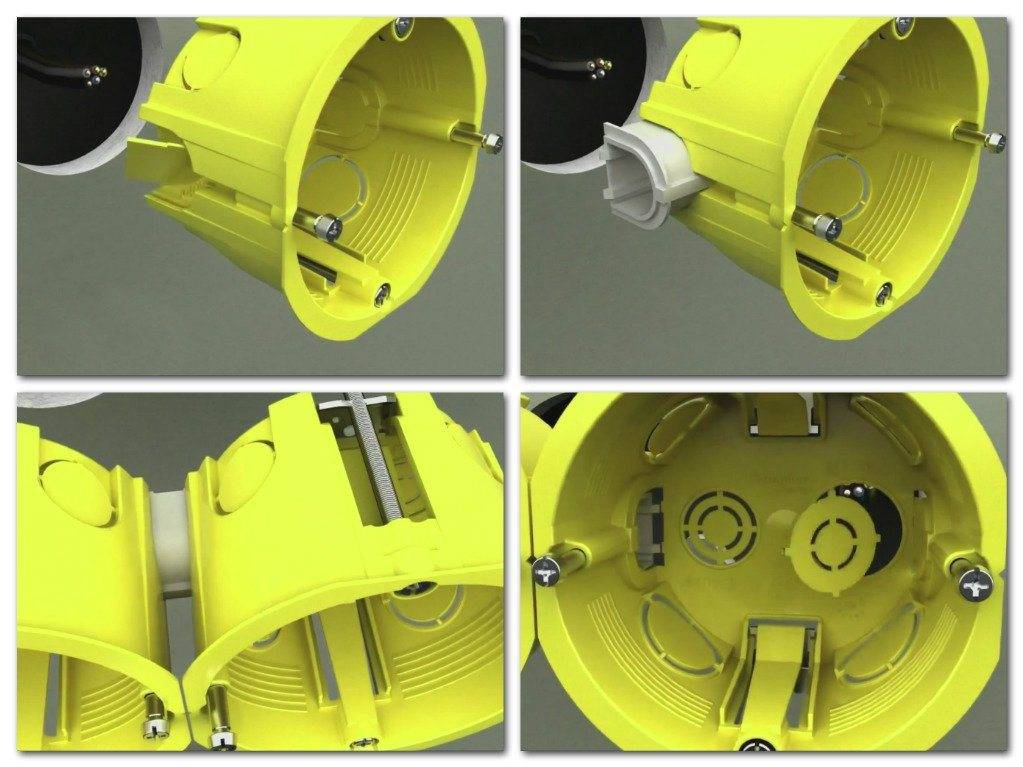

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.

Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа. Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника

Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.

Подготовка отверстия под розетку или выключатель

Для подготовки места для монтажа блоков потребуется ряд инструментов:

электродрель или шуруповерт с коронкой нужного размера, на крайний случай нож, пилка или
лобзик;
рулетка;
уровень для правильной разметки;
крестовая отвертка;
индикатор электротока.

Эти инструменты потребуются и при установке розеток в гипсокартон.

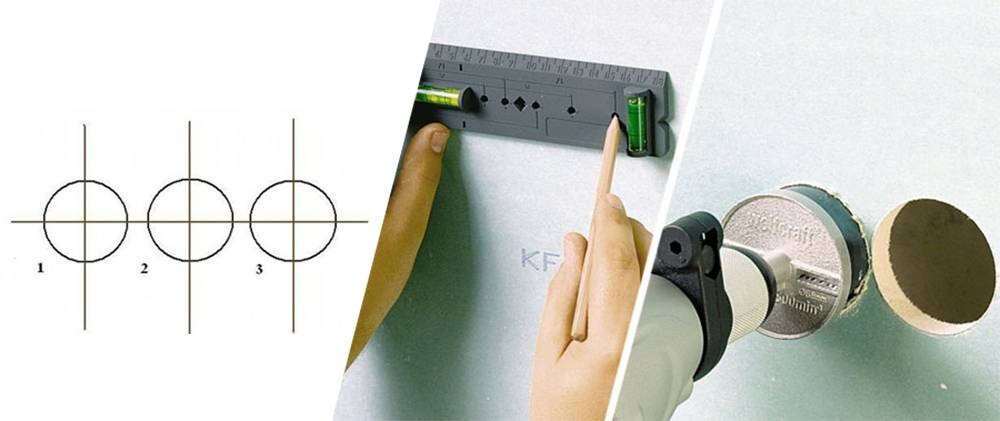

Отмерив размеры отверстий, желательно обвести их ровным кругом. Для выключателя работа выполняется аналогично. Сверлим отверстия для подрозетников. Чтобы просверлить отверстия, нужно воспользоваться сверлом-коронкой для работы с гипсокартоном. Заостренный конец коронки ставится к центру метки и высверливается окружность установки для розетки или выключателя.

4 Установка подрозетников

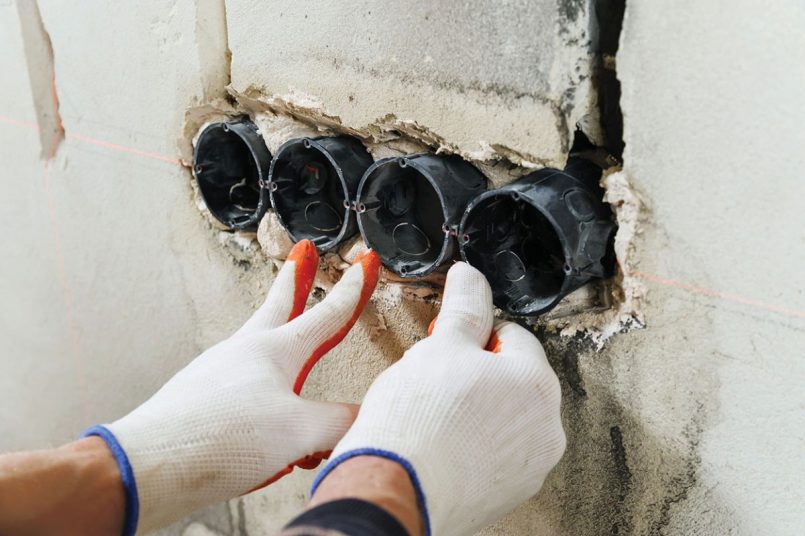

Монтаж розеточных коробок производят независимо от качества проделанных отверстий. Примеряют коробки. Если ниша для них маленькая, ее расширяют зубилом. Если размеры совпадают, подрозетники закрепляют на какой-либо направляющей, выравнивают до идеального состояния, имеющие пустоты заливают алебастром.

Просто помещать монтажные коробки в отверстия и заливать закрепляющим раствором не стоит. Пока он будет застывать, коробки сместятся и придется все высверливать заново.

Провода для подключения должны быть с запасом, в дальнейшем обрезают лишнее, оставляя только установочную петлю.

Как сделать правильный выбор

Подрозетник или установочная коробка представляет собой неотъемлемый элемент монтажа встраиваемого электрооборудования, проводимого для пустотелых стен. С его помощью можно надежно закрепить и защитить электроустановочные приспособления: выключатели, розетки, регуляторы теплового пола, диммеры и т.д. При этом установка подрозетников в гипсокартон довольно проста и ее можно провести самостоятельно.
На сегодняшний день подрозетник под гипсокартон имеет самые различные вариации, которые отличаются по размерам. Наиболее часто проводят монтаж стандартных коробок, имеющих диаметр 60-65 мм, а также глубину 40-45 мм. Максимальный диаметр такой коробки может достигать 68 мм.
Подрозетник под гипсокартон может быть:

одинарными;
блочными. Используются чаще всего. Позволяет закрепить в одном месте по вертикали и горизонтали несколько механизмов, которые объединены общей рамкой.

Блочный подрозетник

Розетка в гипсокартоне может крепиться только к скрытому подрозетнику, который устанавливается в полость стен. Также, в зависимости от вида выбранной розетки под гипсокартон, ее производителя и конструкции, тип сборки коробки осуществляется двумя способами:

коробка и соединительные тоннели представляют собой одно целое. Возможность объединить устройство для подключения розетки под гипсокартон в блоки в случае надобности. Минусом такого подрозетника является необходимость механического типа удаления ненужных соединительных элементов, так как они будут мешать при креплении коробок;
подрозетник под гипсокартон, имеющий отдельные соединительные элементы. Монтаж такого варианта очень легок. Применяется в местах, где будет размещена одинарная розетка в гипсокартоне. Но в такой ситуации нужно точно рассчитать необходимое количество соединителей.

Выбор и установка розеток в гипсокартон осуществляется на основании материала, использованного для создания данного изделия. Рекомендуется применять устройства из самозатухающей пластмассы. Покупка изделий из других материалов будет не практичной, так как коробки будут часто выгорать.
Помимо этого в выборе розетки под гипсокартон следует учитывать расстояние полости

Это необходимо брать во внимание только при наличии небольших пустот в стенах. В таком случае коробка должна иметь монтажный элемент необходимого размера, а не обычный по 50 мм.
Остальные размеры и сам вид подрозетника следует подбирать отдельно для каждой конкретной ситуации

Вариант № 1. Подключение к двухжильному кабелю

В первом случае ошибиться трудновато: проверив щупами тестера наличие напряжения, отключаем автоматический выключатель, отвечающий за зону, к которой относится наша будущая розетка.

Важно! Ни в коем случае не забывайте об обесточивании проводки! Удар электрическим током может стать причиной смерти. Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки

Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда

Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки. Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда.

Помните, что рядом с одной клеммой может тут же находиться отверстие, также ведущее из нее, используемое для дальнейшего параллельного подключения электроустановочных изделий. Не подключитесь туда, это приведет к короткому замыканию. Отверстия под разные клеммы должны быть на почтительном расстоянии: от 1,5 см друг от друга.

Полярность роли в данном случае не сыграет, т. к. ток переменный.

Размеры подрозетников

Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.

Виды подрозетников

Важно не забывать про такой параметр, как глубина подрозетника. Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже. По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки

По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.

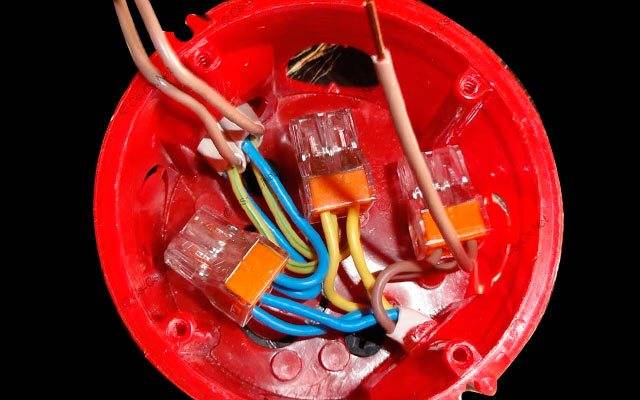

Коммутация проводов в подрозетнике вместо распаечной коробки

3 варианта установить подрозетник в перегородку

Вариант 1. Классический

Это вариант подходит для перегородок со звукоизоляцией. Смотрим рисунок.

ustanovka podrozetnika v peregorodku gipsokartona foto8

В этом варианте, не используются никакие дополнительные способы фиксации монтажной коробки, кроме технологических распоров самой коробки.

В готовой перегородке сверлятся отверстия. Они не должны попадать на стойки и перемычки каркаса. Разметка отверстий производится строго по горизонтали;
Перед установкой распоры ослабляют;
В коробке ломается перфорация и в коробку заводят кабели электропроводки;
Коробка вставляется в сделанное отверстие;
Винты распоров закручиваются;
Конец кабелей подрезается на 15 см.

Читать статью: Как установить розетку на гипоскартон

Вариант 2. На этапе монтажа

На этапе монтажа листов перегородки можно дополнительно закрепить и защитить подрозетники слоем алебастры. Смотрим рисунок.

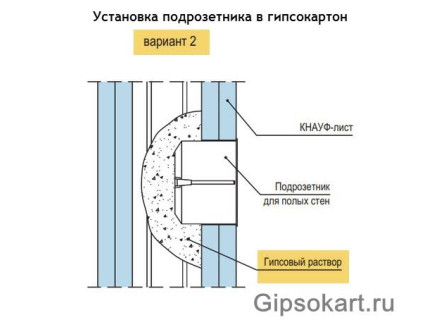

ustanovka podrozetnika v peregorodku gipsokartona foto9

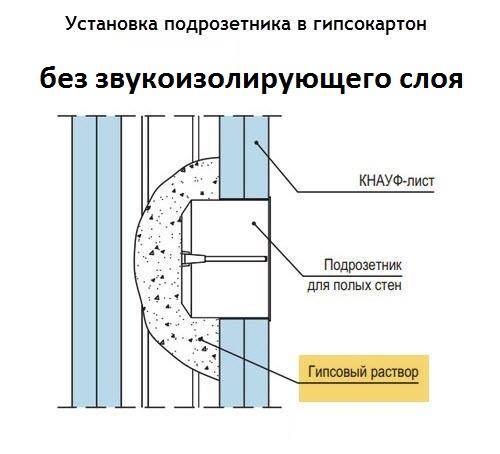

Данный вариант монтажа подходит для конструкций без звукоизоляции, на этапе монтажа листов гипсокартона, когда зашита только одна сторона перегородки.

Вариант 3. Защищенный

Для дополнительной защиты подрозетников, используют вариант установки подрозетника в короб из полос ГКЛ. В перегородке делают короб из кусков гипсокартонных листов размером 10 на 10 см.

ustanovka podrozetnika v peregorodku gipsokartona foto10

Не могу комментировать это способ монтажа, потому что на практике ни разу не встречал.

Читать статью: Как быстро установить выключатель на гипсокартон

Подбор фрезы

Придя в магазин нетрудно растеряться от изобилия предлагаемых коронок. Как же не ошибиться с выбором, чтобы она не сломалась при проделывании первого же отверстия?

Взяв коронку в руки, хорошо рассмотрите ее. Если это продукция низкого качества, вы визуально сразу сможете увидеть, например, элементы, неаккуратной обработки, бракованное покрытие

Стоит обратить внимание на хвостик коронки, если он слишком легкий, то выполнен из некачественного металла и может быстро сломаться; Центрирующее сверло и хвостик должны быть основательно закреплены, зазоры недопустимы. Также, если это разборная коронка, надо проверить, каждый цилиндр, идущий в комплекте, насколько легко и ровно каждый из них входит в паз диска. Убедитесь, что ни один из цилиндров не болтается в пазу, ведь от этого будет зависеть качество среза; Элемент коронки, на который приходится максимальная нагрузка при сверлении, — цилиндры (стаканы) с зубчатой кромкой

Именно от качества материала этого элемента зависит срок эксплуатации всего устройства. Пилы не должны быть слишком тонкими и легко сгибаться, материал должен быть упругим, иначе у вас может не получиться отверстие. Пилы с закаленными зубцами являются более качественными и долговечными. Не забывайте – режущие зубья должны обеспечивать четкий и ровный разрез материала; Корончатые сверла имеют разный размер (диаметр цилиндра, глубину сверления), если вы берете набор, убедитесь, что в нем есть необходимый вам

Убедитесь, что ни один из цилиндров не болтается в пазу, ведь от этого будет зависеть качество среза; Элемент коронки, на который приходится максимальная нагрузка при сверлении, — цилиндры (стаканы) с зубчатой кромкой. Именно от качества материала этого элемента зависит срок эксплуатации всего устройства. Пилы не должны быть слишком тонкими и легко сгибаться, материал должен быть упругим, иначе у вас может не получиться отверстие. Пилы с закаленными зубцами являются более качественными и долговечными. Не забывайте – режущие зубья должны обеспечивать четкий и ровный разрез материала; Корончатые сверла имеют разный размер (диаметр цилиндра, глубину сверления), если вы берете набор, убедитесь, что в нем есть необходимый вам.

С чего начать

Продумать точки установки розеток под гипсокартон нужно еще на этапе подготовки стен к монтажу каркаса и обшивке гипсокартоном, так как, прежде всего, нужно проложить проводку. Это делается двумя способами в зависимости от мест, где пройдет линия электропитания:

По стене.
Внутри гипсокартонных перегородок.

А также возможно уложить проводку непосредственно по уже смонтированным стенам из гипсокартона. В таком случае, кабель укладывается в пластиковые короба. При этом устанавливают наружную розетку непосредственно на поверхность стеновой отделки.

Электропроводка в гипсокартонной перегородке

Такой способ противоречит современной концепции ремонта, при которой все инженерные коммуникации должны быть упрятаны от постороннего взгляда. Наружный способ монтирования подходит для подсобных и хозяйственных помещений, а также мастерских.

Монтаж проводки по стене

Установка розеток и выключателей по принципу одинакова и начинается с подготовки, то есть прокладки линий электропитания.

Таким способом монтируется так называемая скрытая проводка. Ее укладывают прежде, чем обшивают каркас гипсокартоном.

Для этого в несущих стенах делают канавки для проводки – штробы. Эти пути для кабеля можно сделать многими способами, от самого примитивного долблением зубилом и современного, с использованием штробореза.

Провод укладывают в гофрированную трубу, которая предотвращает быструю порчу изоляции, и всю линию монтируют по штробам. При этом по заранее продуманной схеме делаются выводы под монтаж розеток и выключателей. После прокладки штробы можно штукатурить, упрятав все линии. А также можно просто закрепить гофротрубу по стене кронштейнами. В стойках каркаса при этом под нее делают отверстия.

Завершающий этап работы

На завершающем этапе работы проводится корректировка установленных подрозетников. Возможные дефекты устраняются, убирается пыль, и обрезаются до нужных размеров кабеля.

Если кабелей много, то при обрезании нужно помнить об их маркировке. Наклейки с подписями переносятся на новое место, что бы впоследствии не возникло путаницы.

Если во время сверления и установки где-то образовался скол гипсокартона, его нужно ликвидировать при помощи гипсовой шпаклёвки («Унифлот» и др.). Для увеличения прочности и предотвращения растрескивания, места шпаклёвки предварительно проклеиваются сетчатым бондажём.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Например, на кухне розетки располагаются с учетом удобного подключения кухонного оборудования и местного освещения, установки вытяжного оборудования. Как правило, это чуть выше столешницы рабочей поверхности, подальше от открытого пламени горелок.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Отверстие для электророзетки

Самый простой способ, не требующий приобретения электроинструмента — вырезать дырку для подрозетника острым строительным ножом. Для этого следует просто обрисовать по контуру изделие, приложив к стене, потом аккуратно прорезать отверстие ножом. Края согласно данному способу могут получиться неровными, в чем его большой минус. Нередко гипсокартон ломается, образуя крупные сколы.

Идеальный вариант — использовать дрель с фрезой (коронкой) по гипсокартону для розеток. Диаметр фрезы — 6,8 см, она же используется для монтажных работ по установке точечных светильников. Порядок создания отверстия в стене таков:

Установить насадку на дрель.
Центр будущей дыры просверлить ручным сверлом.
Поставить коронку в область готового отверстия.
Вырезать дырку, все работы делать без сильного нажима.

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

ноль рабочий – N (преимущественно синего цвета);
фаза – L (коричневый);
заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно

Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

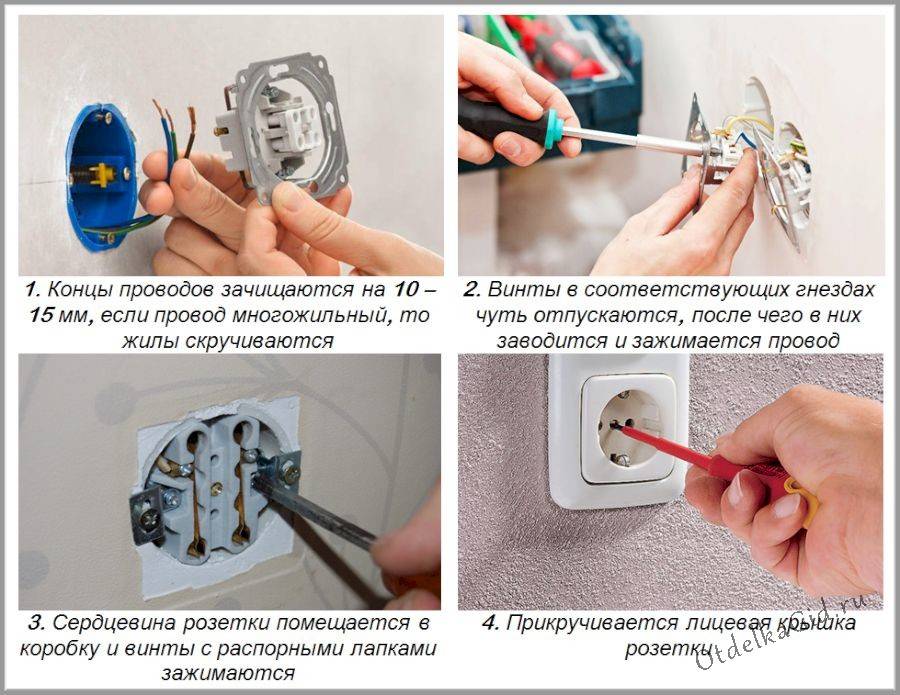

Проще всего монтировать розетки. Стандартная технология:

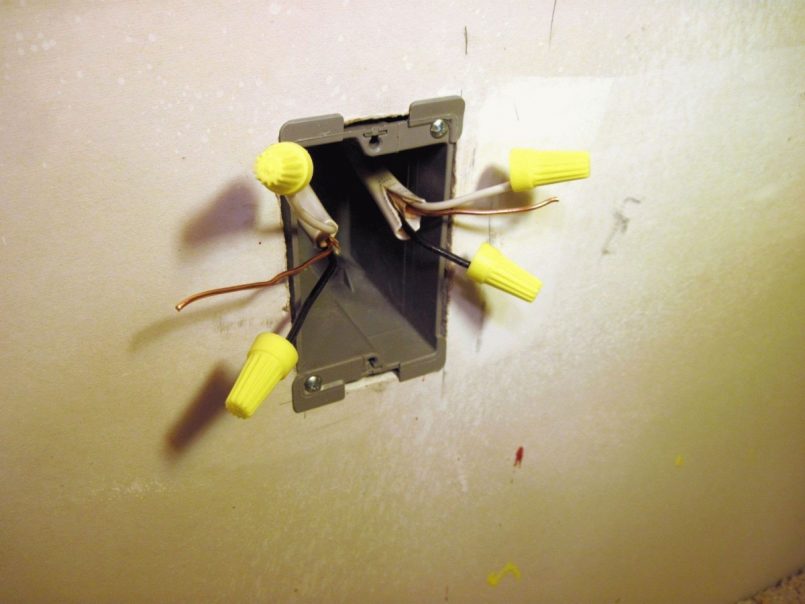

Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором

Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

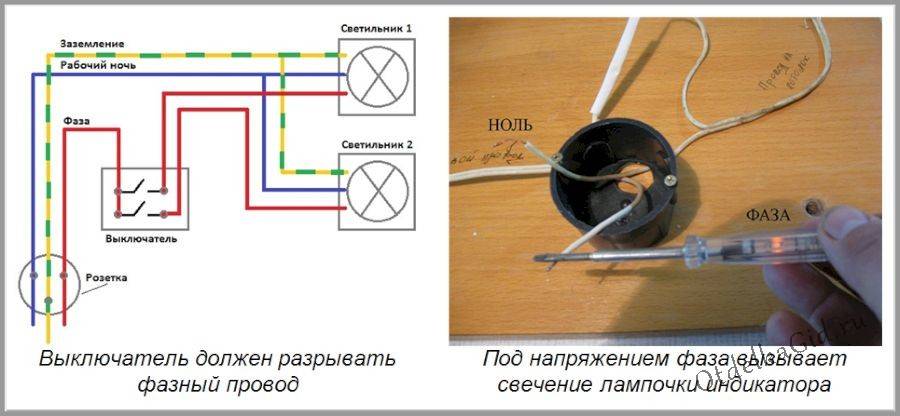

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Как устроена коронка?

Данный вид бурильного инструмента представляет собой насадку для перфоратора или ударной дрели. Внешний вид такой собранной и готовой к бурению конструкции представлен ниже.

Коронка для железобетона, установленная на перфоратор, питающийся от 220 Вольт

Теперь рассмотрим, как устроена буровая насадка, ее основные элементы показаны на рисунке 2.

Обозначения:

А – патрон, это насадка, на которую крепятся остальные элементы конструкции.
В – центрирующее сверло по бетону, обеспечивает правильную форму отверстия. Данный элемент, как и обычные сверла, со временем “тупятся”, поэтому нуждаются в регулярной замене.
С – собственно коронка, как видно на фото, это отрезок трубы, на кромке которой установлены режущие сегменты (отмечены красными кругами). Их изготавливают из специальных твердосплавных материалов, способных резать камень, кирпич и бетон. Коронки могут быть различного размера, они подбираются в зависимости от необходимой ширины отверстия. Насадки для сухого сверления продаются в наборах или по отдельности. Сборка инструмента довольно простая и не вызывает сложностей.

В качестве привода может использоваться как электрический, так и пневматический инструмент соответствующей мощности, в некоторых случаях используется специальные буровые установки.

Применение бурового инструмента

Последние два вида при монтаже бытовой скрытой проводки на любительском уровне, как правило, не используются.
