Правильное расположение вытяжки
Существует несколько вариантов того, как осущствить подключение вытяжки на кухне к электричеству. Есть способы, которые отличаются наибольшей функциональностью:
- Настенные, наиболее распространенные. Устанавливаются непосредственно над плитой.
- Встраиваемые внутрь кухонного гарнитура
- Подвесные, подвешиваемые между плитой и кухонным шкафом.
- Угловые, монтируемые в угол стены.
- Островные — редкий для домашней кухни вариант, при котором плита и духовка стоят посреди помещения.
После приобретения нужной вытяжки, нужно правильно ее установить и подключить к сети.
Монтаж следует проводить тогда, когда вся остальная техника и кухонный гарнитур уже установлены на свои места. Особенно это необходимо при встраиваемом виде прибора.
При установке вытяжки домовая система вентиляции нарушается, в связи с чем рекомендуется приобретать дополнительный короб с клапаном. Принцип его работы заключается в том, что при выключенной вытяжке он закрыт крышкой, а воздух выходит в вентиляцию самостоятельно. При включении клапан под напором воздуха перекрывает отверстие естественной вентиляции, что исключает явление обратной тяги.
Вне зависимости от того, какой вид расположения у вытяжки, она устанавливается не ниже 60ти см от поверхности плиты, а окончательная высота не должна создавать неудобства для пользователей.
Монтаж вытяжной системы может выполняться с помощью дюбелей. Если креплению на дюбеля мешают газовые трубы или другие коммуникации, можно выполнять монтаж на саморезы-шпильки. Их конструкция состоит из резьбовой части, которая вкручивается в стену, а с другого конца находится резьба под гайку, что позволяет устанавливать вытяжку на удобном от стены расстоянии.
Затем на горловине зонта вытяжки с помощью хомута фиксируется гофра, после чего производится подключение в розетку. Если вся конструкция работает правильно, то гофру можно подсоединять к вентиляции. Места соединения желательно качественно укрепить герметиками, это улучшит отвод воздуха. Следует помнить: чем меньше изгибов на гофре и общая ее длина, тем лучше будет тяга.
Фильтры нужно периодически промывать, а подшипники вентилятора смазывать. Прочищать гофру следует не менее 2 раз в год во избежание загрязнений, которые приведут к нарушениям вытяжной системы. При желании можно сделать отдельную вентиляционную шахту под вытяжку. Часто для этого делают отверстие в наружной стене, и система отводит воздух из помещения на улицу.
Так как вытяжка является оборудованием с относительно малой мощностью, для ее подключения не применяются такие требования, как к розетке для варочной панели и духового шкафа. Вариантов того, как подключить вытяжку на кухне к электричеству есть несколько, и можно выбрать между отдельной розеткой или подключением в общую линию. При размещении отдельной розетки располагать ее лучше там, где кабель и розетка не будут загрязняться.
Перед обустройством кухни очень желательно составить схему расположения всех бытовых приборов, кухонного гарнитура, водопровода и мебели.
План позволит точно определить расположение розеток на кухне для встраиваемой техники. Для того чтобы встроить приборы правильно требуются отдельные силовые линии для каждого устройства. Это позволит избежать проблем перенагрузки в сети, которые могут привести к печальным последствиям — преждевременному выходу из строя электроприборов, полному отказу их работы или даже возгоранию проводки в квартире.
Установка бытовой техники на кухне — процесс, который лучше доверить профессионалам, поскольку любые оплошности и неправильный расчёт электропроводки могут доставить много проблем для проживающих в квартире людей.
Originally posted 2018-08-29 06:35:28.
Как устанавливать духовой шкаф
После выбора типа прибора и конкретной модели, необходимо провести определенные подготовительные работы, перед тем, как приступить к установке встраиваемого духового шкафа своими руками
Особое внимание уделяется подготовке стен и мебели. Кухонную мебель и технику изготавливают по установленным шаблонам, поэтому покупку встраиваемой духовки можно отложить на завершающий этап ремонта
Чаще всего для установки в нишу подбирают духовой электрический шкаф 45 см шириной. Это стандартный размер прибора.
Место под установку духового шкафа необходимо предусмотреть еще на этапе планирования кухонного гарнитура
Что касается самой ниши, то необходимо позаботится об отсутствии перекосов. Неровная поверхность может повлечь за собой неравномерность распределение веса тяжелой техники. Ниша должна быть чуть больше размеров духового шкафа. Сзади духовки необходимо предусмотреть не менее 4 см, внизу – не меньше 9 см и по 5 см с каждого бока. Такие интервалы позволят избежать перегрева и деформации мебели и техники.
Заблаговременно, еще до установки кухонного гарнитура, необходимо определится с источником питания и, если это необходимо, заменить газовые трубы и краны входа или электропроводку.
Установка встроенной духовки: монтаж электрики
Установка встроенного электрического духового шкафа предполагает наличие надежной электропроводки и соответствующего автомата УЗО или хотя бы силовой розетки с заземлением, если ремонт был сделан давно и монтаж электрощита проблематичен. В выборе проводки предпочтительней должна быть медная с тремя жилами. Провода должны размещаться на высоте минимум 10 см, а сила тока должна составлять не меньше 40 ампер. Если есть отдельная проводка, то во избежание короткого замыкания следует убедиться в том, что она выдержит силу тока.
Подключение электрической части — наиболее важный и ответственный момент при монтаже духовки
Во время работы с электрикой следует соблюдать ряд правил:
- недопустимо соединение проводов между собой путем скрутки;
- нельзя напрямую соединять алюминиевый провод с медным;
- для соединения проводов следует использовать специальные винтовые клеммники;
- подключать проводку к электрощиту следует через отдельный автомат.
При установке электрического духового шкафа, встраиваемого своими руками, особое внимание следует обратить также на штекер. Современные модели, как правило, оснащены массивными, рассчитанными на высокое напряжение штекерными вилками
Недопустимо наличие брака, ржавчины или других повреждений на них.
Статья по теме:
Окончание монтажа предполагает соединение всех проводов и подключение устройства. Перед тем как пользоваться духовым шкафом, необходимо обязательно проверить его работу, что бы потом не пришлось проводить демонтаж оборудования. Проводка должна размещаться в специальном отверстии в нише, во избежание пережима провода и его деформации.
Особенности установки духовых шкафов Bosch и Electrolux
Установка духового шкафа Бош довольно простая и предполагает всего лишь подключение в розетку, однако предварительно на ней должен быть установлен специальный отдельный предохранитель. Зависимые духовки, которые соединены с электроплитой, подразумевают прямое подключение к току высокого напряжения, поэтому установку такого оборудования должен проводить квалифицированный электрик.
Отдельные производители могут указывать индивидуальные требования к установке их техники
Если же речь идет о монтаже компактного духового шкафа, то предварительно следует познакомиться со схемами и рекомендациями, которые прилагаются к конкретной модели. Также желательно просмотреть специальное видео установки встраиваемого духового шкафа своими руками на сайте производителя.
Свои нюансы имеет установка духового шкафа Электролюкс. Техника от этого производителя отличается высоким уровнем встроенной электроники и целым рядом защитных функций. Например, в соответствии с инструкцией к целому ряду моделей, первое включение духового шкафа, да и все последующие, возможны только после установки времени.
Мощность электрического духового шкафа и варочной панели
Первое и самое важное, что нужно узнать для грамотного производства данных работ – это мощность подключаемых приборов. Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок
Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт)
Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок. Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт).
Максимальная мощность электроприборов всегда указана на самом устройстве, на его упаковке и в инструкции по эксплуатации. Так для духового шкафа, в зависимости от его типа, модели и наличии дополнительных функций максимальная мощность варьируется от 2,5 кВт до 4 кВт, для варочной панели это значение может принимать от 6 кВт до 9 кВт.

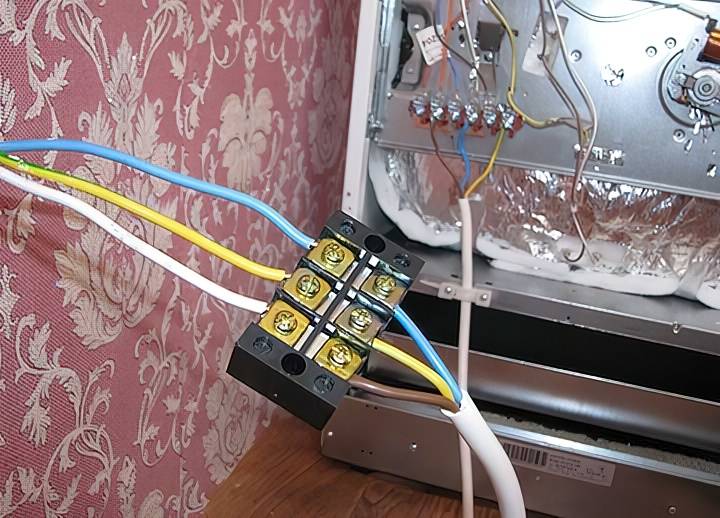

Подключение кабеля к духовому шкафу
Если вы подсоединяете духовой шкаф к электросети, то очень важно соблюдать все требования, которые указаны в паспорте устройства. Касаемо подключения электрической духовки, следует сказать, что тут важно учесть состояние сети, а также убедиться в отсутствии скачков напряжения тока
Так как, в противном случае, вы рискуете распрощаться с вашим устройством.
К сети 220 В
Задаётесь вопросом, какой автомат ставить на духовку? Запомните, что важно соблюдать соотношение мощности и наличие безопасности функционирования устройств. Подключение к сети 220 В должно производиться только при наличии трёхконтактной вилки, а также при наличии заземления
Также стоит помнить о том, что при подсоединении духовки к сети должно быть три перемычки.
К сети 380 В
Если нет вилки, но вы желаете подключить кухонную технику к сети в 380 В, вам не надо подсоединять её самостоятельно. В Москве есть много квалифицированных специалистов, которые помогут вам выполнить подключение вилки к духовому шкафу.

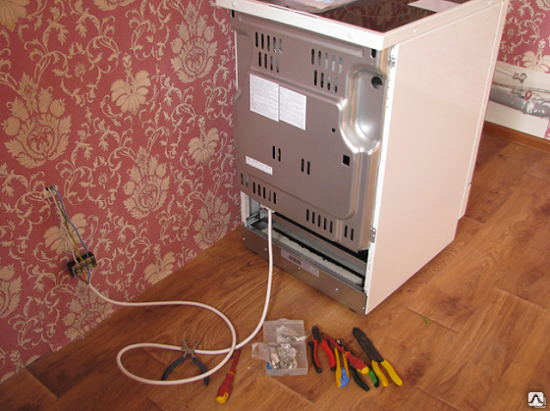

Подключение к электросети мощной духовки
При подключении духового шкафа мощностью выше 3000 Вт используются следующие материалы:
- трехжильный медный кабель ВВГнГ-Ls 3*6 мм2;
- дифавтомат 32А;
- розетка и вилка на 32А;
- провод ПВС 3*6 (если в заводском комплекте нет соединительного провода).
Тут обязательно прокладывают отдельную линию от электрического щитка до места установки техники. Подключение к электросети выполняется через мощную розетку на 32 А.

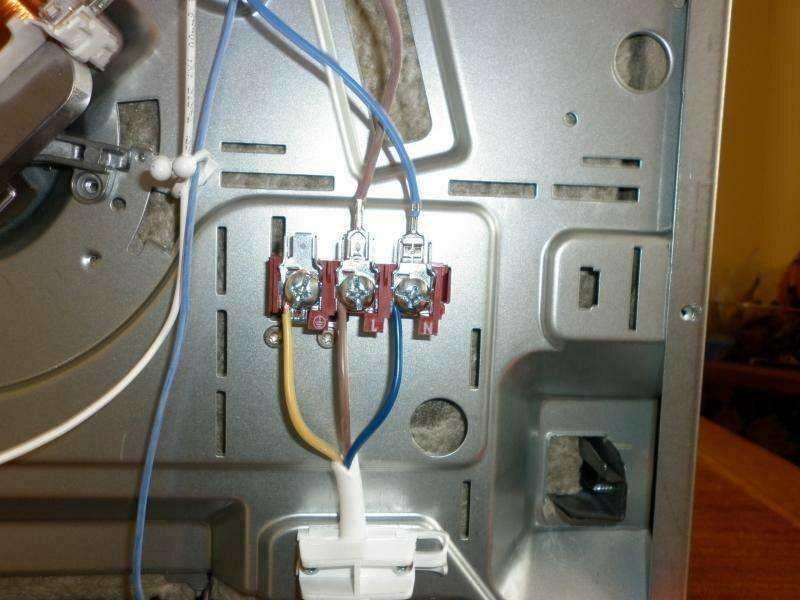

Этапы подсоединения соединительного провода к духовому шкафу:
- откручивают защитную панель;
- проводят провод ПВС 3*6 к контактам (как правило, для этого есть отверстие);
- снимают с жил изоляцию;
- опрессовывают наконечники НВШ;
- заводят под клемму с буквой «L» фазную жилу – коричневого либо серого цвета;
- затягивают на клемме с буквой «N» нулевую жилу – синего цвета;
- устанавливают под винт клеммы со знаком заземления жилу заземления – зелено-желтого цвета.
Когда на клеммах отсутствует маркировка либо ее тяжело различить, надо изучить технический паспорт и инструкцию к духовому шкафу. Там есть наглядный рисунок с обозначением подсоединения проводов.
Следующий шаг – это фиксация хомута и установка на место защитной крышки контактов. Затем проверяют работоспособность прибора, подключив его к розетке. Только после этого вставляют в подготовленную нишу.
Когда при первом подключении сразу перегорает лампа подсветки, а остальные узлы исправны – ТЭН, вентилятор, паниковать не стоит. Вероятно, из-за разницы температур (после перемещения из улицы в помещение) в технике образовался конденсат. Из-за этого и перегорела лампочка. Либо ее растрясли при транспортировке. В духовых шкафах используют термостойкие лампы, поэтому заменять на простые их нельзя. При нагреве они лопнут. Температуру эксплуатации проверяют на упаковке и цоколе.
Схема подключения духового шкафа
Порядок подключения
Независимо от типа устройства, для подключения плиты необходимо выполнить несколько действий:
Необходимо оценить существующую проводку. Подключение печи возможно только в том случае, если:
- Физическое состояние хорошее.
- Сечение проводников не меньше необходимого.
- На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.
Если существующая проводка недостаточна, необходимо проложить новую линию от панели предохранителей до предполагаемого места установки плиты. В этой линии должен быть установлен автоматический выключатель соответствующего номинала. Далее мы более подробно расскажем о сечении провода и предохранителе.
Что делать
Сначала необходимо подготовить печь к подключению к электросети. Печь может быть оснащена сетевым кабелем. Иногда он заканчивается трехконтактной вилкой (заземленной), иногда вилки нет. В зависимости от типа подключения кабель может иметь или не иметь штекер. Вы можете даже заменить кабель без ущерба для гарантии.
Все зависит от выбранного вами способа подключения. Вы можете сделать это традиционным способом с помощью трехконтактной розетки и вилки. Вы также можете сделать это по-другому, что не так удобно, но считается более правильным. Через ленту клемм. В зависимости от выбранного типа подключения, выполните подключение электрических проводов (подробнее об этом ниже).
Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно
Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.
Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем
Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.
В основном это. Вы уже подключили плиту, но не все знают все тонкости, и наверняка возникает много вопросов по электрической части. Об этом мы поговорим дальше.
Установка встраиваемого духового шкафа: виды и конфигурация техники
Перед тем как установить встраиваемую духовку, следует разобраться в видах этой бытовой техники. В этом плане их делят на электрические и газовые.
Газовые считаются традиционными, так как служат на большинстве кухонь много лет. Предпочтение духовым шкафам на газу отдают за приемлемую цену и простоту эксплуатации, так как большинство таких духовок встроены прямо в плиты. При этом газовые приборы имеют и свои недостатки, так как блюда пропекаются неравномерно и есть риск подгорания. Кроме того, само по себе использование природного газа небезопасно, а установка газового духового шкафа однозначно требует привлечения рук опытного мастера-профессионала во избежание плачевных последствий.
Электрические духовки гарантируют быстрое приготовление пищи с равномерным пропеканием блюд. Их повсеместная установка началась в мегаполисах, где во многих многоэтажных домах отсутствует подключение природного газа. Стоимость разных моделей зависит от функциональности и фирмы производителя. Установка электрического духового шкафа предусматривает наличие усиленной надежной проводки и отдельного специального автомата УЗО.
Для установки кухонной бытовой техники лучше приглашать специалистов
Духовые шкафы различают также по типу установки. Они могут быть зависимыми, что предусматривает обязательную установку в паре с варочной панелью. Независимое оборудование – это духовки, которые устанавливаются как самостоятельная техника. Они могут быть встраиваемые или отдельно стоящие. Возможна установка встраиваемого духового шкафа в пенал или в специальную нишу.
Схемы монтажа розетки
Схема установки техники и розетки
Подсоединение точки питания можно делать такими способами:
- Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
- Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.
Встраиваемый духовой шкаф
- Большинство покупателей делают выбор на основании следующих показателей:
- функциональность,
- мощность прибора,
- энергопотребление.
Поэтому перед покупкой следует учитывать все описанные значения.
Виды
- В продаже можно увидеть два типа духовых шкафов:
- зависимые (устанавливают только вместе с варочными поверхностями);
- независимые (устанавливают отдельно, как независимый элемент техники).
И первые, и вторые обычно оснащены сенсорными экранами и дверями с телескопическими системами открывания. Первые электрически соединены с верхней варочной панелью. Они оснащены регуляторами для управления всем прибором, как шкафом, так и варочной поверхностью.
Лучше всего разместить сам шкаф под верстаком. Хорошо, если варочная панель расположена прямо над ним. Это позволяет сэкономить площадь и легко разделить все помещение на функциональные зоны. Об этом следует помнить, когда вы выполняете работу самостоятельно, а не поручаете ее профессионалам.
Расположите плиту так, чтобы верхний край находился на уровне пояса или чуть выше. Так вам будет удобнее готовить. Это также самый простой способ очистки духовки, когда она загрязнена.
Духовки также различаются по способу нагрева:
Подходит для любой кухни, но все работы по установке должны выполняться профессионалами, а не самостоятельно, так как существует риск перекрыть подачу газа в дом. В этих приборах сопла конфорок расположены на нижней стороне духовки.
По этой причине пища подогревается снизу. Этот тип прибора имеет надежную систему контроля газа, поэтому его использование абсолютно безопасно.
Вы также можете подключить его самостоятельно. Установка проще, чем у газовых моделей. Они также имеют множество дополнительных функций, упрощающих эксплуатацию.
Электрические духовки создают температурный режим, необходимый для быстрого приготовления пищи. Обогрев осуществляется с разных сторон.
Мощность
Потребляемая мощность электрической духовки может составлять от 1 до 4 кВт. Модели мощностью от 2 до 3 кВт являются одними из наиболее распространенных и представляют собой простые приборы для бытового использования.

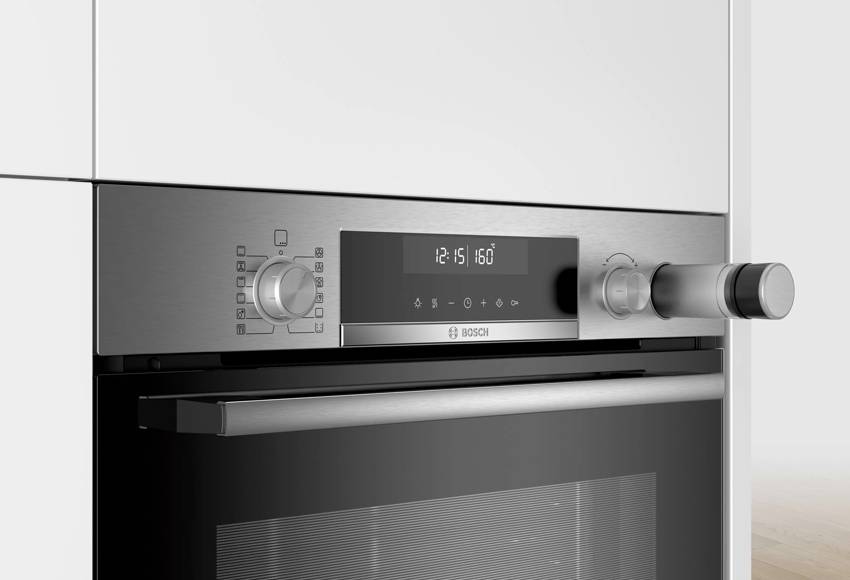

Большинство моделей встраиваемых духовых шкафов Bosch имеют определенные параметры. Высота обычно составляет от 55 до 60 см, редко — от 40 до 45 см.
Эти электрические печи имеют удобную панель управления, на которой отображаются данные о приготовлении и другая рабочая информация
Наличие дополнительных функций влияет на энергопотребление печи в кВт, поэтому следует обратить внимание и на этот параметр
Установка встроенного газового духового шкафа: нюансы и последовательность
Зависимый духовой шкаф, который поставляется с варочной плитой, имеет с нею единую панель управления. Их устанавливают рядом. Независимую модель можно поставить в любом удобном месте. Главное, чтобы рядом находился кран для подачи и перекрытия газа.
Устанавливается и подключается духовой шкаф с соблюдением определенного порядка действия, использованием подходящих материалов и точно следуя инструкции. После того как все будет сделано обязательно проверяют герметичность соединений.
При устройстве встраиваемой духовки неопытные люди нередко для газовой трубы, подключенной к варочной панели, применяют тройник. Так устанавливать газовое оборудование запрещено. Эти два прибора подключаются раздельно, к каждому подводят отдельную трубу.
К монтажу приступают после изучения инструкции. Для соединения с газовой магистралью применяют металлическую трубу либо цельный гибкий шланг длиной не больше 1.5 м. Трубу используют в том случае, если устройство расположено рядом с нею. Шланг запрещается натягивать и пережимать.
Перед тем, как установить духовку, проверяют комплектацию и отсутствие каких-либо повреждений. Один конец шланга подсоединяют к газопроводу, но перед установкой в кран вставляют диэлектрическую вставку. Второй конец присоединяют к аппарату, для этого по резьбе накручивают гайку. Для обеспечения герметичности ставят специальную прокладку, которую смазывают солидолом. Обязательно проверяют надежность соединения. Мыльным раствором обрабатывают стыки, открывают кран. Отсутствие пузырей говорит о правильно выполненной работе.
Духовку с электрическим поджигом подключают к электрической сети. В этом случае необходимо провести отдельную линию. Обязательно должно быть заземление. После того как техника будет подключена, ее закрепляют в мебельной нише с помощью креплений, которые входят в комплект. Некоторые модели укомплектованы установочными планками. Эти детали фиксируют внутри короба. Работник газовой службы обязательно проверяет герметичность, делает соответствующие записи. Пока техника не пройдет проверку пользоваться ею запрещено.
Грамотная установка напрямую влияет на долговечность работы духового шкафа
Можно ли ставить рядом с газовой трубой?
Магистральное газоснабжение – это система повышенной опасности. В домах с газом самостоятельно делать перепланировку нельзя, для этого есть установленные правила, при нарушениях выписывается штраф.
Запрещено прятать газовую трубу за:
- перегородками;
- нишами;
- стенками.
Нельзя закрывать ее мебелью и бытовой техникой. Согласно правилам, газовая труба должна находиться на открытой стене в свободном доступе. Ее не должны заслонять мойка и посудомоечная машинка. Это требование распространяется и на духовой шкаф, устанавливать его за ними нельзя. Свободное пространство до боковых сторон должно составлять не меньше 30 см.
- дымоход;
- дверные и оконные проемы;
- вентиляционный канал.
Расстояние между газопроводом и электрическим проводом – не меньше 0.1 м от поверхности. При параллельной прокладке увеличивается – 0.4 м. Доступ к месту, где установлены запорные газовые краны, должно быть свободным. Высота от пола – 0.8 м. При нижней установке техники отступ от газового крана – 0.2 м, при верхней – 1.5 м. Сколько газовых приборов, столько должно быть и запорных кранов. Устройства можно соединять сваркой. В месте соединения трубы с прибором и точке установки запорной арматуры могут стоять резьбовые соединения.
Вывод
В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.
remont-kuxni.ru
Имеем:Индукционную варочную панель с пиковым потреблением — 7,4квтДуховой шкаф — 2,8квт
Суммарно — 10,2квт
Есть только одна силовая розетка с маркировкой 6[] 380V/40A — не знаю насколько это соответствует проводке.На вид сечение 4 или 6 медь… Фото розетки —
Автомат на эту розетку стоит С32 —
Из того, что я успел нагуглить за день — С32 — это дифавтомат на 32А, который максимум потянет 32*220= 7040вт…
Понятно что правильного решения уже не добиться с выводом отдельных линий на варочную и духовой, так как чистовой ремонт сделан.
Какое оптимальное решение сейчас можно сделать малой кровью? Можно ли запитать и духовку и варочную в одну розетку в расчет на то что пиковой мощности они все равно не покажут никогда (4 конфорки на макс + духовка на макс это что то маловероятное)
Буду благодарен за советы.
Как вариант
Здравствуйте!
Для квалифицированного ответа на ваш вопрос слишком мало данных. Чтоб дать полный ответ я должен знать мощность варочной панели, мощность духовки, номинальный ток установленной у вас розетки для электроплиты, сечение кабеля от группового автомата к розетке, номинальные параметры группового автомата и возможно даже вводного автомата. Поэтому мой ответ будет опираться на предположительные параметры всех этих показателей.
Если принимать, что ваша электрическая варочная панель 6кВт, то ее номинальный ток примерно равен 27А. То есть, ваша розетка уже работает с перегрузкой, ведь раньше электрические печи были на 4 – 5кВт. Но это при условии, когда работают все комфорки.
Теперь берем духовку мощностью в 3кВт. Ее номинальный ток примерно будет равен 13А. Как вы понимаете если 27А+13А вставить в розетку с номиналом в 25А будет пожар. Нет, конечно можно попробовать эксплуатировать электроприборы по очереди, но когда-нибудь обязательно кто-то забудет и в лучшем случае выбьет автомат, а в худшем выгорит розетка и провод. А если учесть, что вы скорее всего хотели подключить эти присоединения через раздвоитель, номинальный ток которого вовсе 6А, то пожара было просто не избежать.
Теперь, что касается обычной розетки. Как мы уже вычислили подключать духовку к обычной розетке в 6А никак нельзя. Она просто сгорит. Нам необходима розетка с номиналом в 16А. Ее можно купить в любом магазине и установить на место обычной шестиамперной. Но тут возникает вопрос с качеством проводки. Сечения провода к данной розетки должно быть не меньше 1,5 мм2. Если оно меньше, то обязательно необходимо тянуть новый кабель.
Абсолютно каждый хочет, чтобы на его кухне была установлена самая новая и комфортная техника, которая позволит меньше тратить времени на готовку. Прогресс, как известно, не стоит на месте, и крупнейшие производители оснащают рынок технологий все более интересными моделями
Как подключить варочную панель и духовой шкаф к одной розетке? Давайте рассмотрим весь процесс подробнее и уделим внимание самым главным нюансам
