Последовательное и параллельное подключение двух и более источников света
Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

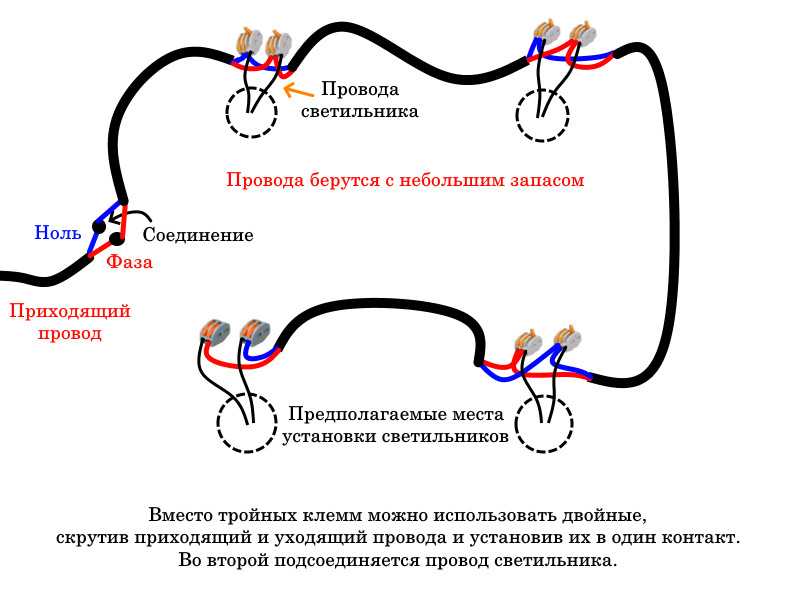

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.
Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.
При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.
Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.
Подключение лампы на один выключатель или на несколько
Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.
Интереснее является подключение так называемого проходного выключателя.
Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.
Усовершенствование освещения путём установки датчика движения
Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.
Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.
В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:
- проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
- автоматы питания освещения должны быть под замком;
- работы производить исправным инструментом.
Требования к монтажу
Оптимальный вариант для натяжного потолка — светодиодные светильники
Намереваясь устанавливать систему точечных светильников, большое значение нужно придавать соблюдению требований пожарной безопасности. Это связано с особенностями потолочных конструкций, куда чаще всего подключаются приборы: зачастую это навесные системы, элементы которых делаются из материалов, обладающих свойством горючести – ПВХ, пластмассовые панели, листовые полотнища с содержанием МДФ.
Большое значение имеют надежность разводки и соединения кабелей, температура нагревания ламп. Последняя определяется их типом: для достижения одной и той же степени освещенности светодиодный элемент должен обладать меньшей мощностью, чем галогенка. Если были выбраны галогенные элементы или традиционные лампочки с вольфрамовой ниткой, нужно особенно тщательно выбирать тип провода, избегая горючих вариантов.
Чтобы пространство вокруг кабелей меньше нагревалось, рекомендуется монтировать светоотражающие элементы и термические кольца.
Последовательное подключение
В данном случае все элементы цепи соединены таким образом, что они не образуют ни одного узла. При данном способе подключения имеется один существенный недостаток. Он заключается в том, что при выходе из строя одного из проводников все последующие элементы работать не смогут. Ярким примером такой ситуации является обычная гирлянда. Если в ней перегорает одна из лампочек, то вся гирлянда перестает работать.
Последовательное подключение элементов отличается тем, что сила тока во всех проводниках равна. Что касается напряжения цепи, то оно равно сумме напряжения отдельных элементов.
В данной схеме проводники включаются в цепь поочередно. А это значит, что сопротивление всей цепи будет складываться из отдельных сопротивлений, характерных для каждого элемента. То есть общее сопротивление цепи равно сумме сопротивлений всех проводников. Эту же зависимость можно вывести и математическим способом, используя закон Ома.
Монтирование ленты и подключение к сети
Как варианта светодиодного светильника часто применяют лед-полоску. Несмотря на кажущуюся простоту, ее монтаж также имеет свои особенности. Как правило, ее устанавливаются либо под полотно натяжного потолка, либо под короба навесной конструкции. Основной эффект ее применения – зонирование отдельных областей, подчеркивание рельефа и создание однородной внутренней подсветки на определенном участке или по всей поверхности.
Рассмотрим простейший пример того, как повесить лед-полоску под навесной потолок:
- После того как подсчитано количество светильников, проводки и оборудования, выполняется разметка.
- Далее с помощью саморезов или дюбелей к потолку крепится алюминиевый П-профиль или уголок для размещения лед-полоски.
- На него наклеивается светодиодная лента.
- Монтируется и подсоединяется проводка, трансформатор и дополнительное оборудование.
- Устанавливаются крепежные элементы для потолка.
- Прикручиваются листы гипсокартона или натягивается навесная ткань.
Прежде чем выполнять финишный монтаж потолочной поверхности, нужно провести контрольную проверку установленной системы подсветки
Также рекомендуется по возможности выбирать место размещения лед-прибора и важного оборудования так, чтобы в случае необходимости их можно было заменить
Пример монтажа светодиодной ленты в короб натяжного потолка приведен на следующем изображении:
Как делать монтаж проводки в зависимости от поверхности?
Если принято решение самостоятельного монтажа, то учитывайте тип потолочной поверхности. От этого фактора зависит дальнейшая работа.
Как развести проводку под натяжной потолок с учетом материала? Варианты следующие:
1. Дерево
Если потолок выполнен из дерева, то основным «маскирующим» материалом выступают стальные трубы.
При выборе диаметра изделия ориентируйтесь на толщину применяемого жгута проводов (кабельной продукции). Если планируется применение нескольких кабелей, то протягивайте их через одну трубу (заблаговременно предусмотрите больший диаметр изделия).
Требования к распредкоробкам:
- исполнение IP 65;
- выполнение из металла;
- внутренние элементы коробки ограждены от прикосновения к ним кабельных жил.
Для этих целей используйте изолирующие материалы.
Монтаж выполняется по следующему алгоритму:
- делайте разметку пути, по которому будут идти провода (кабельная продукция);
- отмечайте места и монтируйте проходные и распределительные коробки;
отмеряйте трубы и нарезайте их, после чего фиксируйте изделия на потолке, объединяйте
- конструкцию с помощью сварки;
- любые изменения пути кабелей (подъемы, опускание, повороты) делайте под углом 90 градусов;
- стягивайте кабель с небольшими промежутками (чтобы не было провисания), после чего оставляйте на выходе 22-25 сантиметров (этой длины достаточно, чтобы зачистить и соединить провода);
- объединяйте жилы, которые сходятся в распределительные коробки под натяжным потолком;
- заземляйте проводку, после чего проверьте качество выполненных работ.
2. Металл
Если поверхность потолка выполнена из металла, то трубы для прокладки должны быть выполнены из электротехнического пластика. Преимущества материала – легкость монтажа, устойчивость к воспламенению, надежность.
Из этого же материала должны быть выполнены и коробки для объединения проводов. Если установка таких конструкций недопустима в помещении (по требованию нормативных документов), то применяйте трубы из стали.
Монтаж делайте следующим образом:
- размечайте путь, по которому будут проходить провода. Действуйте согласно нарисованной схемы (так будет проще делать ремонт проводки под натяжным потолком в будущем);
- размечайте и монтируйте распредкоробки;
- отмеряйте трубы и нарезайте их нужной длины, после чего фиксируйте их на потолке. По завершении работы склеивайте конструкцию;
- следите, чтобы все направления движения кабеля делались под углом 90 градусов. Используйте для этих целей гофру;
- протягивайте кабельную продукцию в закрепленных трубках с помощью стальной протяжки и
- выводите кабель на расстояние 22-25 сантиметров с каждой из сторон;
- спаивайте или сваривайте жилы в распредкоробках;
- проверяйте правильность монтажа.
3. Железобетонные конструкции
В старых домах (времен СССР) применялись железобетонные плиты, которые требуют к себе особого подхода. На современном этапе перекрытия готовятся в процессе строительства.
В них заблаговременно укладывается все необходимое для проводки – коробки, трубы и прочее. Но такая конструкция характерна для новых зданий. Что касается старых домов, то в них применяются стандартные плиты-перекрытия.
Если это ж/б плиты – ваш случай, то проводку стоит делать в специальных каналах.
Сложность в том, что внутри отверстий набивается грязь и песок, которые усложняют процесс протягивания кабельной продукции. Следовательно, перед выполнением работы убедитесь в возможности ее выполнения.
Последовательное соединение
Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:
- Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.
Принцип последовательного соединения
- Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.
Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.
Схема последовательного соединения лампочек (точечных светильников)
Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.
Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).
Схема последовательного подключения точечных светильников через одноклавишный выключатель
У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.
Проверка корректности подключения проводов
Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.
На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.
Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.
Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.
Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.
Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.
Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.
Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.
Как правильно выбрать мощность трансформатора
Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.
При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них
Но в этом случае преобразователи должны иметь меньшую мощность.
Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.
Перед последовательным соединением
Если бы лампочки 40 Вт и 60 Вт были, к примеру, подключены на напряжение 127 В, одна из них непременно сгорела бы. Рекомендуется сделать расчет суммы падений напряжения на каждой лампе перед тем как соединить их последовательно. При этом результат меньше напряжения питания соединенных ламп должен быть получен на основании заводских данных.
Самым большим неудобством при последовательном соединении большого числа лампочек является перегорание одной из них. После этого перестает работать вся цепочка из ламп. Приходится брать тестер и проверять каждую.
Последовательное соединение других типов ламп также возможно. Однако давать общие рекомендации по этому поводу сложно. Дело в том, что все прочие электрические источники света, а это различные газоразрядные и светодиодные лампы, являются нелинейными элементами, к которым неприменим закон Ома для участка цепи. К тому же их надо подключать через балласты различной конструкции.
Современные электронные балласты работают совершенно иначе, чем традиционные индуктивные. Определить все необходимые параметры расчетным путем не получится. По этой причине для газоразрядных и светодиодных источников света более подходящей будет схема параллельного соединения.
Подключение точечных светильников на 12 В

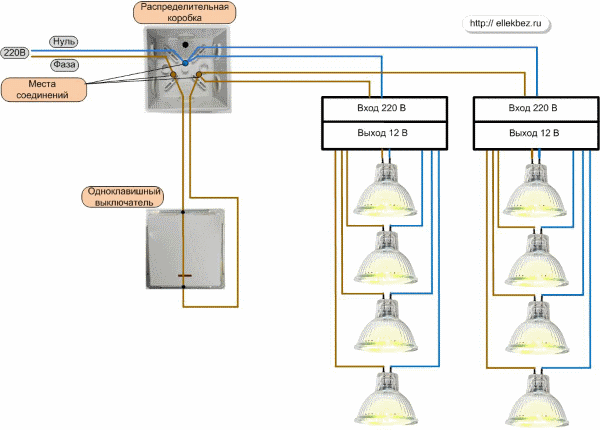

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.
С трансформатором на 12 В

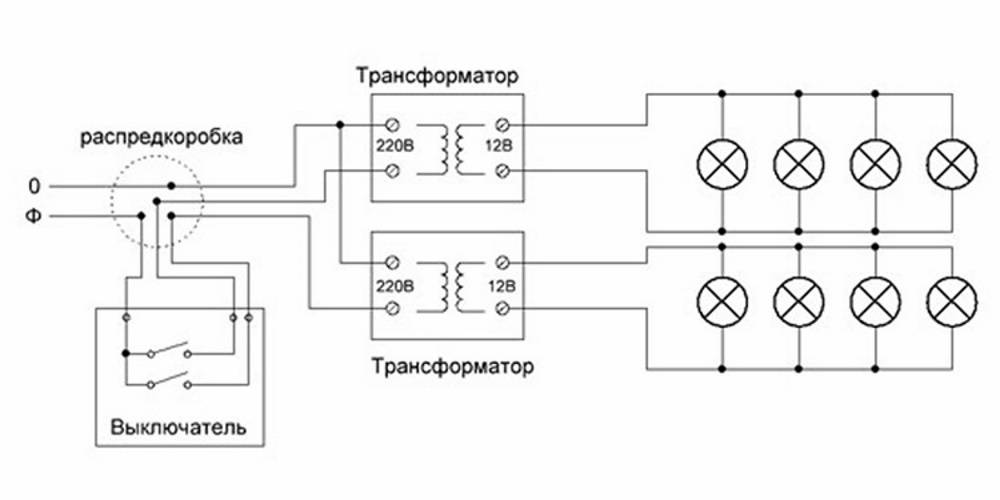

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника). Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.
Схема подключения точечных светильников к двуклавишному выключателю
Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.
Выбор мощности преобразователя/трансформатора
Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

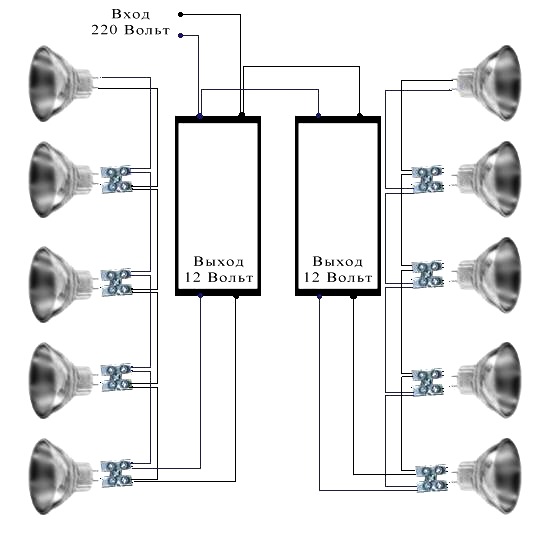

С преобразователем на каждой ветке
Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).
Разводка проводов своими руками
В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.
Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:
- Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
- Все точки соединения должны располагаться в распределительных коробках.
- Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.
Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.
Как правильно соединять провода
Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:
С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.
С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов
Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно. С помощью колодок с пружинами
Надежный контакт обеспечивается за счет пружины
С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины
Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.
Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.
САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.
Watch this video on YouTube
Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.
Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.
Важные характеристики при выборе провода
Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла
Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек
Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.
Правильный выбор сечения проводника кабеля
Определение максимального тока
Из суммарной мощности (Р) легко получить значение для общего тока:I = Р/220 или более точно из формулы
для однофазной цепи:P = U * I * cos(φ);
для трехфазной цепи:P = √3 * U * I * cos(φ), где:
U= 220 или 380 В;
Коэффициент запаса или коэффициент мощности: cos(φ) = 1 принимается значение для бытовых приборов. Но рекомендованное точное значение для расчета линий подачи тока к мощным электрическим приборам cos(φ) = 1,3.
Какая лампочка будет светить ярче и почему
Лучше и ярче будет гореть лампа, у которой нить накала имеет большее сопротивление.
Возьмите к примеру лампочки, кардинально отличающиеся по мощности – 25Вт и 200Вт и соедините последовательно.
Какая из них будет светиться почти в полный накал? Та, что имеет P=25Вт.
Удельное сопротивление ее вольфрамовой нити значительно больше чем у двухсотки, а следовательно падение напряжения на ней сравнимо с напряжением в сети. При последовательном соединении ток будет одинаков в любом участке цепи.
При этом величина силы тока, способная разжечь 25-ти ваттку, никак не способна “поджечь” двухсотку. Грубо говоря, источник света с лампой 200Вт и более, будет восприниматься относительно 25Вт как обычный участок провода, через который течет ток.
Можно увеличить количество ламп и добавить в схему еще одну. Делается это опять все просто.
Два конца питающего провода третьей лампы, скручиваете с любыми концами от первых двух. А на оставшиеся опять подаете 220В.
1 of 2
Как будет светиться в этом случае данная гирлянда? Падение напряжения будет еще больше, а значит лампочки загорятся не то что в полсилы, а вообще будут еле-еле гореть.
Определяемся с местом монтажа
Абсолютно любой вид строительных работ должен начинаться с тщательного планирования на бумаге или другим доступным способом. Многие заказчики предпочитают экономить на статье расходов, поэтому уже после выполнения части работ видны дефекты и недоработки.
Если речь идет об установке точечных светильников, то существует перечень привычных мест, где они чаще устанавливаются:
- Над спальным местом;
- Над рабочей зоной;
- В зоне отдыха и месте для чтения;
- На кухне или комнате над столами.
Установка люстры отличается от монтажа точечных светильников – делают абсолютно другие вещи, которые со стороны кажутся похожими. Для точечного светильника проводка может быть выведена непосредственно от распределительного щитка в доме или квартире. Можно также запитать данный вид освещения от розетки.
Варианты выполнения соединений
Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.
Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.
Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.
Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.
Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.
Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.
