Типы циркуляции теплоносителя и варианты подключения
Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.
Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.
Одностороннее подключение
Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.
Одностороннее подключение
Седельное и нижнее подключение
Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.
Нижнее подключение
Диагональное (перекрестное) подключение
Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.
Диагональное (перекрестное) подключение
От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.
Способы подключения радиаторов отопления
Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .
Способ №1 — боковое подключение
Боковое подключение радиаторов
Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.
К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:
- Подача — в верхний патрубок.
- Обратка — в нижний.
Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.
И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.
Способ №2 — диагональное подключение
Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:
- Подача — к верхнему патрубку батареи.
- Обратка — к нижнему, но с противоположной стороны прибора.
То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.
Способ №3 — нижнее подключение
Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.
Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.
Что делать? Есть два решения данной проблемы:
- Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
- Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.
Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.
Как провести соединение батареи?
Не разбираясь в том, как соединить батареи отопления, не зная принципа работы отопительной системы, правильно нарастить радиатор не получится.
Подготовительные работы
Первым делом надо провести подготовительные работы. Сюда относится демонтаж радиатора. Нужно снять секции, которые планируется нарастить.
Батарею надо почистить, убрать ржавчину, пыль и грязь.
Следует осмотреть отверстие с резьбой, которое соединяло конструкцию с трубой. Тут могут быть наросты. Их надо удалить при помощи наждачной бумаги. В противном случае межсекционная прокладка установлена будет негерметично. А это может привести к тому, что отопительная система будет течь.
Присоединение секций

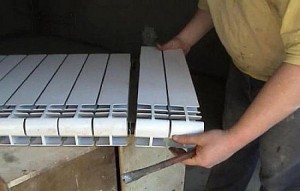

Дальше проводится присоединение секций. Соединяемые секции плотно приставляют к батарее. Делают прокладку. При помощи радиаторного ключа измеряют расстояние до ниппеля. На отмеченную длину вставляют ниппель в батарею. Трубным ключом прокручивается радиаторный ключ. Потом ниппель заворачивается на две противоположные секции. Делают 3 оборота радиаторным ключом. Аналогичные действия проделываются с нижней частью батареи.
Далее берутся паронитовые прокладки и боковые пробки и устанавливаются в батарею. При этом используют трубный ключ. Главное затянуть очень крепко, чтобы создать надежную, герметичную конструкцию. Секция присоединена к радиатору. Аналогичным образом проводится подсоединение остальных секций.
Крепление радиатора к стене
После того, как все дополнительные секции присоединены, проводится монтаж радиатора к стене. Для этого устанавливают крюки на уровне расположения батареи. Вешается конструкция. Все места соединений фиксируют при помощи фитингов. Делают затяжку гаечным ключом. Все места соединений обрабатывают герметиком. Последнее время в продаже появились специальные клейкие ленты для труб.
Проверочные работы
Полученная конструкция одним концом вставляется в трубу, а другим – в батарею. Места соединений закручиваются плотно гаечным ключом. Когда монтаж фитинга завершен, проводится гидроизоляция.
После того, как сборка батарей отопления завершена, систему осматривают на наличие дефектов. Если все в порядке, проводится пробный пуск теплоносителя. Первый раз вода пускается под пониженным давлением. Это позволяет обнаружить, где соединение некачественное и дает течь. При обнаружении подтеков воду выключают и начинают работу по устранению проблемы. Второй раз теплоноситель пускается под нормальным давлением.
После того, как подсоединить батарею отопления удалось, надо дать радиатору поработать несколько часов. И спустя это время проверить состояние труб, фитингов, батарей.
Схемы отопления
Для обслуживания многоквартирных и частных домов сегодня активно используются две системы отопления — однотрубная и двухтрубная.
Однотрубная схема предполагает подачу горячего теплоносителя сверху дома, а затем его распределение по отопительным приборам, установленным в каждой квартире. У такой системы есть один серьезный недостаток. Она не позволяет регулировать температуру, которую создают отопительные приборы, без дополнительного монтажа специальных приспособлений. И еще один весомый минус — добравшись до нижних этажей, теплоноситель заметно остывает, поэтому в квартирах тепла не хватает.
Двухтрубная система полностью лишена подобных моментов. Это более эффективная схема из существующих отопительных систем. Ведь в ней горячая вода в батарею подается по одному стояку, а потом по другому — обратке — уходит назад в общую схему. Отдельные батареи подключаются к системе параллельно, поэтому в каждом отопительном приборе температура теплоносителя примерно одинакова. Ее можно регулировать, установив на радиатор терморегулятор. И это еще одно преимущество подобной организации отопления.
Возможные схемы подключения радиаторов
Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.
Двухтрубная классическая разводка
Классическая двухтрубная схема разводки система отопления.
В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.
Такое устройство имеет двухтрубная система отопления в многоэтажном доме.
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Какую схему выбрать
Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.
Однотрубное отопление
Однотрубная отопительная система – это самая простая и дешевая в обустройстве конструкция. Такая схема разводки обычно используется в многоквартирных постройках, но и в частных домах она порой встречается. В однотрубной системе радиаторы устанавливаются по схеме последовательного подключения, т.е. теплоноситель проходит через отопительные приборы по очереди. Из последнего радиатора остывший теплоноситель возвращается в отопительный котел или стояк.
Ключевым недостатком однотрубной схемы является неравномерный прогрев установленных радиаторов и невозможность контроля их теплоотдачи. Установка регулятора на одну батарею приводит к регулировке дальнейшего участка контура. Расположенные далеко от котла батареи получают гораздо меньше тепла – оно попросту остается на предыдущих приборах. Даже если точно знать, как правильно подключить батарею, равномерной теплоотдачи в однотрубной системе достичь не выйдет.
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Как вам статья?
Мне нравитсяНе нравится
Двухтрубная система: как её установить
Если в вышеописанном случае теплоноситель подавался и удалялся по одной трубе, то при данной схеме эти задачи разделяются: горячая вода поступает в радиаторы по одной трубе, а извлекается по другой.

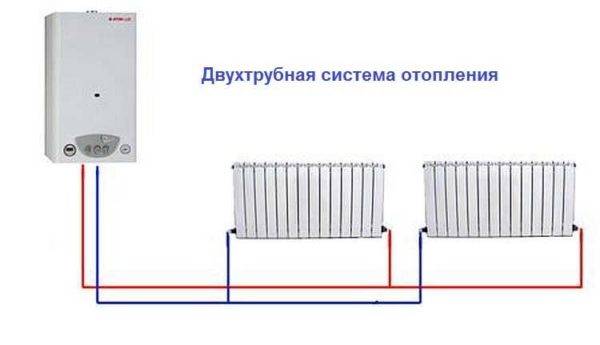

Фото 2. Схема двухтрубной системы отопления. В данной отопительной конструкции используются разные трубы для подачи и обратки.
Эта особенность усложняет конструкцию, но улучшает эффективность работы.
Важно! Для облечения монтажа выбирать данную систему нужно на этапе строительства, хотя установка возможна и в построенном доме. Преимущества:
Преимущества:
- Число этажей в доме не повлияет на эффективность работы схемы отопления, так как теплоноситель при данном варианте подключения распределяется по двум трубам, из-за чего пропадает неравномерное соотношение температур на этажах.
- Выход из строя одного звена цепи (к примеру, батареи) не повлечёт за собой неработоспособность всей конструкции.
- Температура в радиаторах не меняется из-за расстояния; благодаря двухтрубному распределению теплоносителя нагрев каждого элемента равномерный.
- Возможность регулирования температуры с помощью термостата.
Недостатки:
- Для правильного монтажа нужна будет команда сантехников, поскольку устроена система сложно и состоит из большего числа элементов.
- При таком числа деталей и необходимых приборов становится существенным вопрос цены: наладить двухтрубное подключение как минимум в два раза дороже, чем однотрубное.
Схема подключения: при естественной циркуляции на чердаке устанавливается расширительный бачок, куда по трубам попадает вода из котла, после чего она гравитационными силами распределяется по радиаторам на каждом этаже ниже; если в системе присутствует насос, то он монтируется в цепь после котла и прогоняет воду по всей системе.
Как подключить:
- Трубу, по которой поступает теплоноситель, располагают выше, чем ту, по которой удаляется остывшая вода.
- Монтаж расширительного бачка обязательно производится выше уровня установки отопительного котла.
- Подающая и отводящая трубы прокладываются параллельно друг другу.
- Прямые углы избегаются, так как в них появляются воздушные заслонки.
- Если циркуляция воды в системе естественная, то у подающей трубы должен быть наклон 0,5 см на 1 метр трубы в сторону радиатора.
Справка. Для больших частных домов в несколько этажей двухтрубная схема ― подходящий вариант подключения отопительной системы.
Виды систем отопления
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.
Однотрубные
Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.
Пример однотрубной системы
Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.
Двухтрубная разводка
Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.
Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.
Естественная циркуляция воды
Этот тип циркуляции теплоносителя характерен для старых небольших домов. Жидкость в этом случае продвигается по трубам за счёт увеличения расстояния между молекулами вещества при нагревании и уменьшении — при остывании. Называется это гидродинамической силой, благодаря которой холодные слои воды опускаются, проталкивая новые массы горячей жидкости наверх.
Фото 3. Схема отопительной системы с естественной циркуляцией теплоносителя. Цифрами указаны составные части конструкции.
Особенности естественной циркуляции:
- Отпадает потребность в большом количестве материала и дорогом электрическом оборудовании.
- Система десятилетиями надёжно работает, так как отсутствуют сложные элементы, которые могли бы выйти из строя.
- Радиус поднятия столба воды при таком способе циркуляции ограничивается вторым этажом.
- Каждый метр трубы в системе должен быть под небольшим наклоном (около 0,2—0,3 см), в противном случае не будет обеспечена необходимая скорость подачи и отвода жидкости.
Важно! Прямые трубы в данной системе не должны быть длиннее тридцати метров, иначе массы воды будет замедляться на таком участке, уменьшая эффективность работы конструкции. Подключение:. Подключение:
Подключение:
- В конструкции всегда соблюдается уклон от котла к получателю (обогревателю).
- Искривления трубы, фильтры, краны и клапаны затрудняют прохождения потока воды по каналу, поэтому их число нужно уменьшить до предела.
- Разница в уровне расположения бачка над радиаторами влияет на скорость распределения воды: чем выше, тем быстрее.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Что нужно для эффективной работы батарей?
Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.
Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.
Галерея изображенийФото из Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления Разметка стены и установка кронштейновКонтроль расположения перед креплениемПодключение радиатора к трубе подачиПодсоединение радиатора к трубе обратки
Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:
размер и тепловая мощность отопительных приборов;
место их расположения в комнате;
способ подключения.
Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.
Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.
Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.
Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.
Также следует придерживаться таких основных правил монтажа батареи под окном:
все радиаторы в одной комнате располагаются на одном уровне;
ребра конвекторов в вертикальном положении;
центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
длина батареи не менее 75% от длины самого окна;
расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.
От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.
Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.
Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.
Как подключить радиаторы к однотрубной системе отопления
Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.
Подобная система обладает парой недостатков:
- Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
- Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.
Схемы подключения радиаторов отопления в частном доме — нормы и правила монтажа
Для того чтобы отопительная система автономного типа работала максимально эффективно и качественно, важно не только правильно подобрать отопительные приборы, входящие в ее конструкцию, но и подключить их соответствующим образом, используя оптимальные схемы подключения радиаторов отопления в частном доме
От того, насколько грамотно и профессионально это будет сделано, напрямую зависит комфорт проживания в доме, поэтому лучше всего доверить выполнение расчетов и монтаж системы специалистам
Но, при необходимости, выполнить работы по установке можно и самостоятельно, обратив внимание на следующие моменты:
- Правильность монтажа разводки.
- Последовательность подключения всех элементов системы, включая трубопроводы, запирающую и регулирующую арматуру, котел и насосное оборудование.
- Выбор оптимального отопительного оборудования и комплектующих.
Однотрубная принудительная схема
Самая простая схема подключения радиаторов отопления из тех, которые применяются на практике — это однотрубная система. Она хороша тем, что она проста и меньше труб уходит на трассы. Именно из-за этого она часто применялась еще в советские времена, именно для экономии материала.
Однако это достоинство «однотрубки» выглядит сомнительным на фоне ее минусов. Главный из них – параллельные потоки. Теплоноситель заходит в радиатор, в нем отдает тепло окружающему воздуху, дальше снова возвращается в свой же поток. Но, так как теплоноситель в радиаторе немножко охладился, температура потока несколько снижается. То есть, во второй радиатор теплоноситель приходит холоднее, чем тот, который приходил в первый. Второй радиатор снова отдает тепло, теплоноситель снова охладился и снова подмешался в тому теплоносителю, который идет от котла и от первого радиатора. К третьему радиатору он приходит еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно ощутимо чувствоваться.
Как можно исправить ситуацию, когда разные радиаторы по-разному греют? Единственный выход – увеличить размер последних радиаторов. А проще всего не пользоваться однотрубной схемой, а выбрать какую-нибудь другую. Какую? Это мы рассмотрим дальше.
