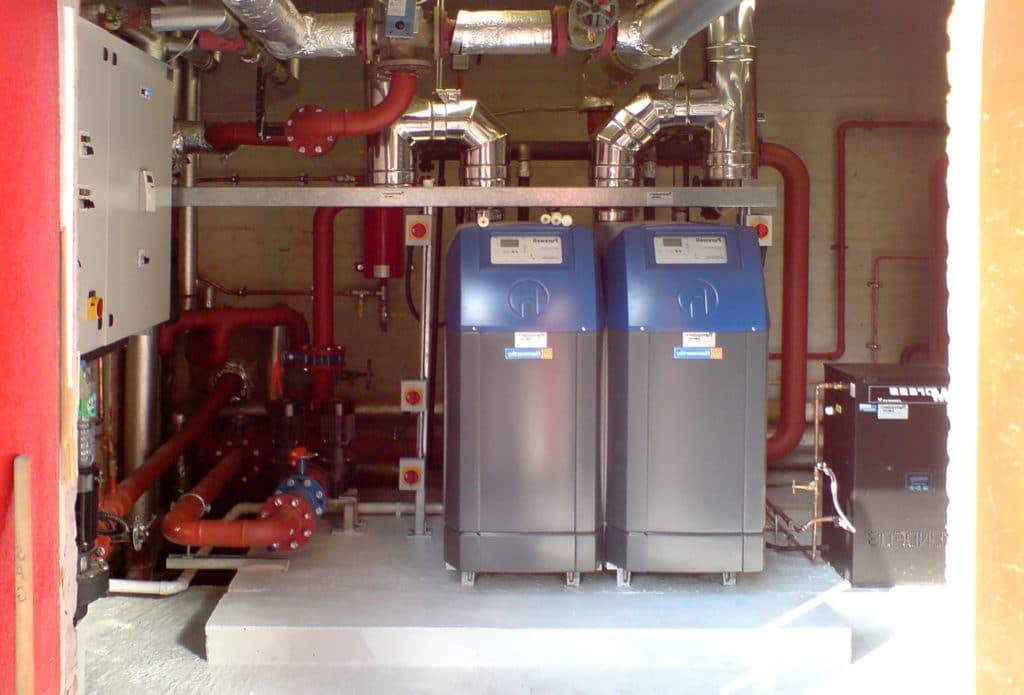

Подключение в одну систему двух котлов
Подключение в одну систему двух котлов
Совместить два отопительных прибора можно с помощью ручного и автоматического контроля.
Подключение с ручным управлением
Включение и выключение котлов проводится ручным способом за счет двух кранов на теплоносителе. Обвязка осуществляется при помощи запорной арматуры.
В оба котла устанавливаются расширительные баки, которые используются одновременно. Специалисты рекомендуют полностью не отсекать котлы от системы, а просто одновременно подключить их к расширительной емкости, перекрывая по движению воды.
Подключение с автоматическим управлением
Для автоматической регулировки двух котлов устанавливается обратный клапан. Он защищает отключений отопительный агрегат от вредоносных потоков. В остальном способ оборота теплоносителя в системе ничем не отличается от ручного управления.
В автоматической системе все главные линии не должны быть перекрыты. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода движется по малому кругу от места подсоединения котлов к отопительной системе через неработающий котел.
Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла устанавливаются обратные клапаны. Их работа должна быть направленна друг на друга, чтобы вода от двух тепловых оборудований была направленна к отопительной системе. Клапаны можно поставить на обратной подаче. Также при автоматическом управлении необходим термостат для регулировки насоса.
Автоматическое и ручное управление используется при сочетании разных типов отопительных приборов:
- газовый и твердотопливный;
- электрический и дровяной;
- газовый и электрический.
Также можно подключить два газовых или электрических котлов в одну систему отопления. Установка более двух связанных тепловых агрегатов приводит к снижению эффективности системы. Поэтому больше чем три котла не соединяют.
Как подключить аппарат для котла с двумя контурами
Бойлер подбирают, определившись с его типом, расположением и объёмом относительно мощности водонагревателя. В накопителях косвенного и комбинированного типа рекомендуется предусмотреть дополнительную защиту от накипи внутри змеевика.
Внимание! Запрещается подключать бойлер до введения котла в эксплуатацию службой газа
Схема подключения
Схема подключения зависит от типа резервуара:
Устройство прямого нагрева
Входной патрубок накопителя соединяется с вводом холодного водоснабжения. Выходной патрубок — к входу во второй контур котла.
Холодная вода поступает непосредственно в бойлер, где нагревается до 60 °C под воздействием ТЭНа.
Из бойлера жидкость отправляется в котёл, теряя по пути несколько градусов температуры. Проходя по второму теплообменнику нагревательного прибора, вода восстанавливает потери и уходит в систему ГВС через выходной клапан котла.
Косвенного и комбинированного нагрева
Имеют два дополнительных патрубка от змеевиков. Они соединяются с первым контуром котла. Схема работы предполагает, что нагретый теплоноситель системы отопления в первую очередь будет проходить через змеевик накопителя, а уже потом отправится в радиаторы.
За счёт этого основной градиент нагрева водопроводной воды обеспечивается змеевиком. Холодная вода вводится непосредственно в накопитель, нагретая жидкость отводится на контур ГВС котла.
При тактовании, то есть периодическом включении-выключении горелки автоматикой котла, работающего с бойлером косвенного нагрева, рекомендуется сменить схему подключения резервуара. Тактование котла говорит о том, что вода в накопителе не прогревается до необходимых 60 °C.
Патрубки контура ГВС водонагревателя заглушаются, вода из бойлера сразу отправляется потребителям. Скорость нагрева жидкости зависит исключительно от мощности системы отопления, эксплуатировать эту схему летом невозможно.
Фото 3. Схема подключения бойлера косвенного нагрева воды для двухконтурного газового котла.
Материалы и инструменты
Внутренние элементы бойлеров выполняются из меди, стали либо чугуна. ТЭНы и змеевики изготавливают из меди либо стали. Стальные стенки резервуара подвержены коррозии, срок службы не превышает 15 лет. Чугунные стенки вдвое массивнее и дороже, зато исправно работают до 90 лет.
При устройстве бойлера предусматривают разъёмные соединения труб. Для этого нужны:
- рулетка, карандаш, мел;
- перфоратор с набором свёрл (для выполнения отверстий под трубопровод, элементы настенного крепления);
- разводные и гаечные ключи (рекомендуются модели с трещотками);
- набор отвёрток;
- пассатижи;
- кусачки;
- средство для уплотнения стыков (лён, лента ФУМ, сантехническая нить);
- герметики;
- запорная арматура, тройники;
- фитинги;
- трубы.
Если устраивать разъёмные соединения нет возможности, применяют полипропиленовые трубы, свариваемые на месте.
Поэтапный монтаж и контроль качества
Все работы осуществляются при выключенном оборудовании и удалённой из системы жидкости.
- Разметка креплений карандашом либо мелом. Просверливание монтажных отверстий.
- Проверка несущей способности стены. Актуально для навесных моделей. На стену устанавливают идущий в комплекте с накопителем крепёж, нагружают мешками с цементом либо песком из расчёта двойного запаса.
Если материал стены выдерживает нагрузку 100 кг, то можно без боязни вешать бойлер объёмом до 50 л.
- Размещение ёмкости на стене либо на полу.
- Врезка в водопровод.
- Установка клапанов избыточного давления по ходу воды.
- Установка расширительного резервуара.
- Наполнение водой и проверка герметичности соединений. Если за час простоя заполненная водой система не дала течей, то плотность соединений удовлетворительна.
- Включение оборудования в сеть, проверка работы.
Особенности схемы первично-вторичных колец
Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются котлы отопления и отопительные контуры. Каждый контур и каждый котел является вторичным кольцом.
Поскольку к кругу сначала подключается труба обратки, а после нее – труба подачи, теплоноситель, получив немалое сопротивление у трубы подачи, начинает течь в трубку обратки. Если же насос выключается, гидросопротивление в первичном кольце становится очень малым и теплоноситель не может заплыть в теплообменник котла. Обвязка продолжает работать так, как будто отключенного агрегата вообще не было.
По этой причине не нужно использовать одну сложную автоматику для отключения котла. Единственное, что нужно, так это установить между насосом и патрубком возвращения воды обратный клапан. Аналогичная ситуация с контурами отопления. Только линии подачи и обратки присоединяют к первичной цепи в противоположном порядке: сначала первую, затем вторую.
Универсальная комбинированная схема
Эта система имеет такую обвязку:
- Два общих коллектора или гидроколлектора. К первому подключены подающие линии котлов. Ко второму – линии обратки. На всех линиях находится запорная арматура. На трубах возврата теплоносителя находятся циркуляционные насосы.
- Мембранный бак подключен к большому коллектору обратной линии.
- Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, которая соединяет бойлер с коллектором подачи, стоят циркуляционный насос и запорный клапан. На трубе, соединяющей бойлер с коллектором обратки, также имеет клапан.
- Группа безопасности установлена на коллекторе подачи теплоносителя.
- Труба подпитки присоединена к коллектору, который находится на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу, на нее ставят обратный клапан.
- Определенное количество малых гидроколлекторов (их может быть два, три и более). Каждый из них соединен с вышеупомянутыми общими коллекторами. Эти гидроколлекторы и крупные коллекторы образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
- Контуры отопления отходят от малых гидроколлекторов. Каждый контур имеет миниатюрный смеситель и циркуляционный насос.
голоса
Рейтинг статьи
Жёсткие требования
Многие боятся установки газового оборудования, как опасного в плане возможности отравления, так и в плане взрывоопасности. А вот к электрическому оборудованию у наших граждан более простое отношение. Есть розетка — включай что хочешь. Однако, в случае с электрооборудованием также существуют жёсткие нормативы, несоблюдение которых может привести к последствиям, начиная от банального материального ущерба и заканчивая опасностью для здоровья и жизни.
Общие правила
Электропроводка в доме должна соответствовать нагрузкам устанавливаемого оборудования. Сечение кабельных жил должно строго соответствовать силе тока и реальной мощности потребления.
Нельзя использовать общую розеточную группу для питания электрического котла. Необходим монтаж выделенной линии, без разрывов, обязательно оборудованной автоматическим выключателем.
Важный момент – это место, где будет производиться установка электрического котла в частом доме. Только в помещение, где исключается даже кратковременный контакт с водой. Стена, где будет размещено оборудование, должна не только выдерживать нагрузку, равную массе агрегата, но и быть выполнена из негорючих материалов. Если дом деревянный, стену необходимо защитить соответствующими материалами.
При планировке всей системы отопления следует учитывать размещение других узлов. Так, например, система аварийного сброса давления воды (подрывной клапан) не должна располагаться над котлом. (см. исключить даже кратковременный контакт с водой).
Расстояние от верхней части котла, до потолка должно быть не менее 20 см. В идеале это расстояние нужно увеличить до 50 см, если есть такая возможность.
Относительная влажность воздуха в помещение, где производится установка, не должна превышать 85%. Температурный диапазон в пределах от +50 до +400С.
Прокладка кабеля не должна осуществляться в непосредственной близи с трубами водопроводной линии и трубами отопления. Либо, необходимо использовать защитный короб. Также следует уточнить. Что для подключения не используются провода, только кабель, строго с медными жилами соответствующего сечения.
Требования исходя из потребительской мощности котла
Оборудование мощностью не выше 3,5 кВт может быть подключено через розетку. Не рекомендуется использовать бытовую, дешёвую розетку. Подойдёт специализированные, какие используются для подключения бытовых электроплит.
Котёл свыше 3,5 кВт не превышающие потребительской мощностью 7кВт, подключаются строго через отдельный автоматический выключатель защиты УЗО.
Если мощность в пределах от 7 до 10кВт, линия в 220В не годится. Необходима линия в 380В.
При обогреве дома большой площади может потребоваться оборудование мощностью свыше 10кВт. Для его установки потребуется отдельное разрешение.
Целесообразность применения автоматического и ручного переключения между двумя котлами
Рассмотрим следующие пять вариантов с различными агрегатами в связке с электрическим котлом, который стоит в резерве и обязан включиться в нужный момент:
- Газ + Электро
- Дрова + Электро
- Сжижений газ + Электро
- Соляровый + Электро
- Пеллетный (гранульный) + Электро
Пеллетный и электрический котел
Сочетание подключения двух котлов — пеллетного и электрического котлов – лучше всего подходит для автоматического включения и также допускается ручное.
Пеллетный котел может остановиться по причине того, что в нем закончились топливные гранулы. Он загрязнился, и его не почистили. Электрический должен быть наготове, чтобы включиться взамен остановившегося котла. Это возможно только при автоматическом подключении. Ручное подключение в данном варианте годится только тогда, когда Вы постоянно проживаете в доме, где установлена подобная система отопления.
Котлы на дизельном топливе и электричестве
Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.
Сочетание электрического котла и дровянного
Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме — электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.
Сочетание газового и электрического котлов
В этой комбинации подключения двух котлов электрокотел может выступать и как резервный, и как основной. В этой ситуации больше подходит схема ручного подключения в сравнении с автоматической. Газовый котел проверенный и надежный агрегат, который долгое время может работать без поломок. Параллельно в систему подключать электрокотел для подстраховки в автоматическом режиме нецелесообразно. При выходе из строя газового котла – всегда вручную можно включить второй агрегат.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Подключение газового котла к системе отопления
Этапы монтажа газового котельного оборудования напольного/настенного типа к системе отопления домовладения выглядят следующим образом:
- установка на подготовленное для этого место;
- крепление настенных приборов на стену, а напольных – соответственно к полу;
- подключение к отопительной системе;
- подсоединение к магистральному газопроводу и дымоходу.
Существует инструкция, как правильно подключить котел отопления настенного типа к отопительной системе частного дома:
- Крепление. Данная работа не является сложной, потребуется всего лишь сделать точную разметку уровня монтажа оборудования. Прежде всего, на стене размечают горизонтальный уровень-ориентир для крепления. Согласно разметке, прикрепляют кронштейн и к нему подвешивают котел. Все крепежные элементы прилагаются в комплекте к котельному оборудованию.
- Дымоход. Сначала определяют место нахождения будущей дымоотводящей трубы. Для обычных котлов дымоход следует монтировать в потолке помещения, а для турбированных приборов – в любой стене. Дальше следует пробить в стене или перекрытии дымоходное отверстие. Затем котел возвращают на место.
Для обустройства системы дымоотвода лучше всего использовать устройство коаксиального типа и особое внимание уделить уклону трубы. Если он выбран неправильно, тогда на внутренних поверхностях будет образовываться конденсат. Влага, попав внутрь отопительного котла, может привести к поломке оборудования
Если дымоход проходит сквозь перекрытие, то в нем желательно предусмотреть установку конденсатоотводчика
Влага, попав внутрь отопительного котла, может привести к поломке оборудования. Если дымоход проходит сквозь перекрытие, то в нем желательно предусмотреть установку конденсатоотводчика.

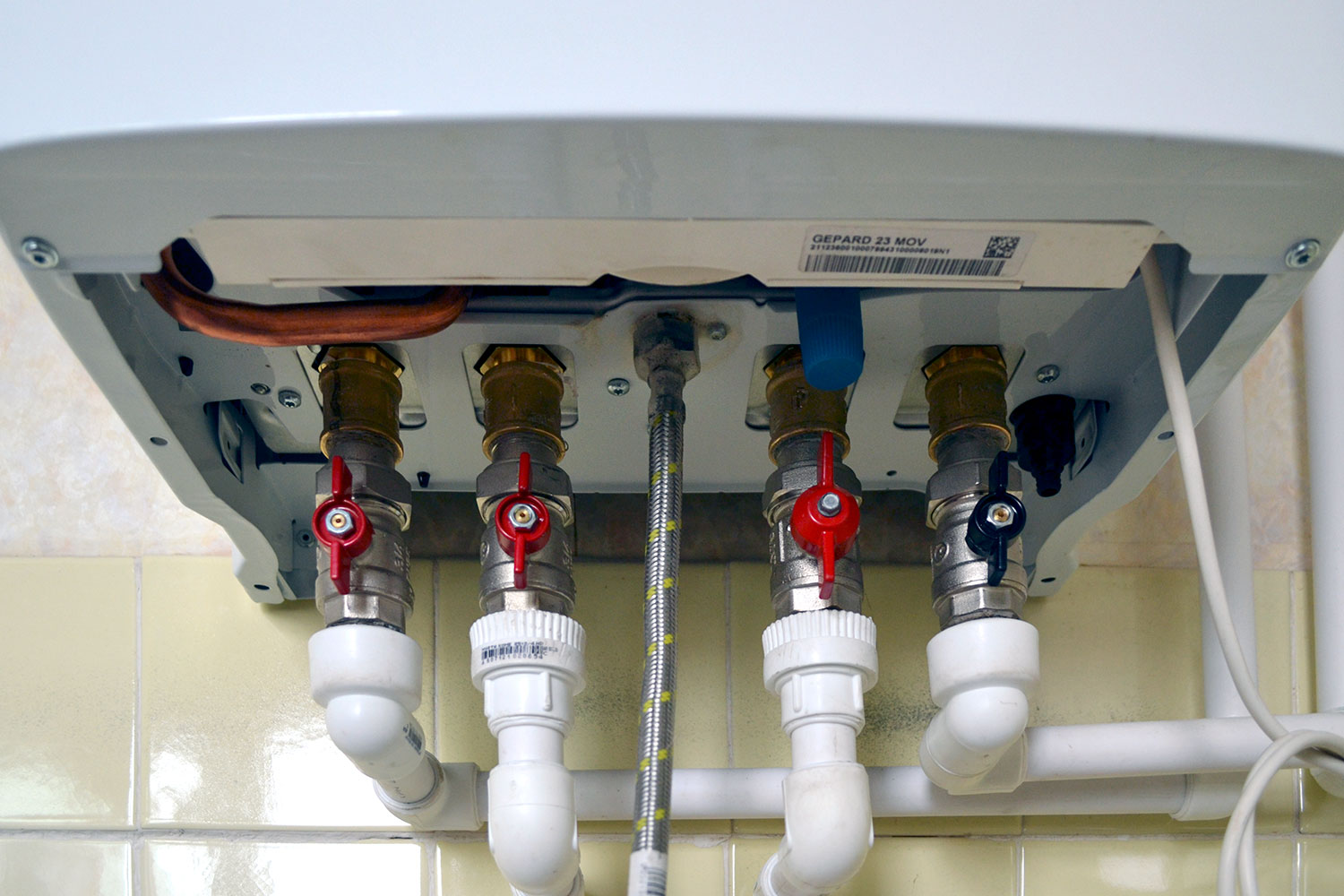

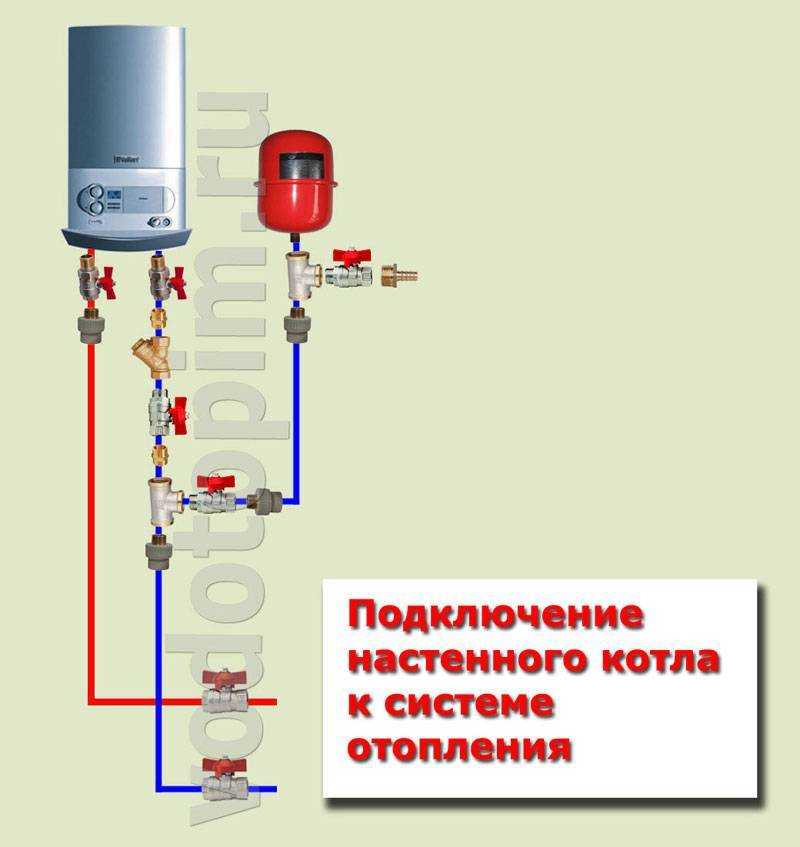

Подключение. Схема, как должна выполняться установка и подключение котла к системе отопления, прописывается в инструкции, которая обязательно входит в комплект котельного оборудования. Но, если предстоит монтаж газового теплоагрегата, тогда необходимо получить разрешение в соответствующих инстанциях на подключение прибора к магистральному газопроводу и выполнить целый ряд мероприятий.
Безусловно, желательно, чтобы монтаж газового оборудования производили сотрудники компании, имеющей лицензию на проведение такого вида работ. Можно также попытаться самостоятельно подключить газовый настенный котел к отопительной системе (детальнее: «Монтаж настенных газовых котлов отопления — схема подключения на примерах «).
Основное, на что следует обратить внимание – это как проложены прямой и обратный трубопроводы, а также на приобретение и установку запорной арматуры. Одним из вариантов является использование шаровых кранов-«американок», которые дадут возможность в случае возникновения аварийной ситуации демонтировать котел. На обратный трубопровод, по которому передвигается теплоноситель, нужно поставить фильтр очистки воды, предупреждающий загрязнение котельного оборудования и выход его из строя
Кроме арматуры для труб отопительной системы не следует забывать о монтаже на газопровод отсекающей арматуры, которая представляет собой просто газовый кран, предназначенный именно для газопроводов. После крана размещают газовый фильтр – это требование «газовых» инстанций
На обратный трубопровод, по которому передвигается теплоноситель, нужно поставить фильтр очистки воды, предупреждающий загрязнение котельного оборудования и выход его из строя. Кроме арматуры для труб отопительной системы не следует забывать о монтаже на газопровод отсекающей арматуры, которая представляет собой просто газовый кран, предназначенный именно для газопроводов. После крана размещают газовый фильтр – это требование «газовых» инстанций.
Потом подсоединяют газопроводную железную или стальную (из нержавейки) трубу. Все места соединения тщательно герметизируют с соблюдением пожарной безопасности. Нельзя использовать герметики, ленты и специальные нити. Для всех резьбовых или стыковых соединений, находящихся после отсечного газового крана, подойдет только пакля с краской.
Создание проекта газовой отопительной системы
На этапе самостоятельного проектирования отопительной системы частного дома важно учесть все даже мельчайшие детали, которые напрямую будут влиять на эффективность и экономичность
газового отопления
- Количество котлов и их суммарная мощность.
- Определение мощности циркуляционного насоса достаточной для обогрева всего дома.
- Наличие в доме тёплых полов.
- Составление схемы газовой системы отопления с учётом потребителей горячей воды.
- Наличие нескольких этажей в строение.
Только заблаговременно учитывая все особенности дома можно рассчитать систему отопления с максимальной эффективностью, которая удовлетворит все потребности домовладельца и его родственников.
Виды газовых кранов
В старых зданиях обычно устанавливали на отпуске два вида кранов:
- лепестковый;
- пробковый.
Чем отличаются конструкции этих изделий можно увидеть на рисунке.
Когда меняется плита, или кран вышел из строя, лучше всего установить новый шаровой кран.
Это устройство намного лучше, но дороже. Установка итальянского крана обойдется в 10 долларов. Можно установить и более дешевый отечественный кран, стоимостью в 5 долларов. Они ничем ни хуже зарубежных аналогов, но иногда имеют дефекты. Поэтому не забудьте при покупке взять с собой чек, чтобы можно было поменять бракованное изделие на хорошее.
Параллельная работа котлов на дровах и газе
Этот вариант теплоснабжения дома от двух котлов предусматривает их раздельное подключение к циркуляционной системе. На входе обратной линии каждого источника тепла должен быть установлен собственный циркуляционный насос. Для настенного газового котла этого делать не нужно, в нем насос уже установлен изготовителем. В случае прогорания твердого топлива температура теплоносителя снизится и газовый котел автоматически включится.
Важным конструктивным моментом является обвязка твердотопливного котла металлическими трубами и наличие аварийного сбросного устройства с одновременной подачи холодной воды в линию обратки.
1 схема (отрытая и закрытая системы)
Данный способ удобен тем что жидкости двух систем не смешиваются. Это позволяет использовать разные теплоносители.
Преимущества и недостатки
| Плюсы | Минусы |
| Возможность использовать разные теплоносители | Большое количество дополнительного оборудования |
| Безопасная эксплуатация, резервный бак сбросит лишнюю воду в случаи закипания | КПД ниже за счет лишней воды в системе |
| Возможность использования без дополнительной автоматики |
2 схема, две закрытые системы
Здесь используется закрытая система, что позволяет обойтись без тепло аккумулятора. Контроль производится термостатами и трехходовыми датчиками. Безопасность эксплуатации обеспечивает автоматика.
Здесь мы используем аккумулятор для излишком тепла. Тем самым мы увеличиваем эффективность системы и устраняем необходимость в термодатчиках и автоматике.
Подача тепла через 3х ходовой клапан
Каждый котел должен быть оснащен собственным циркуляционным насосом, а еще один насос потребуется для обеспечения циркуляции через приборы системы отопления. В верхней точке гидравлического разделителя должен быть установлен автоматический воздухоотводчик, а в нижней кран для аварийного слива воды.
Система с теплоаккумулятором, зачем он
Тепло, выработанное котлом на дровах, поступает в эту емкость. Из не, через змеевик, теплообменник или без них, в газовый котел. Автоматика второго понимает что вода имеет необходимую температуру и отключает газ. Так будет пока в теплоаккумуляторе достаточно температуры.
Аккумулятор тепла или это теплоизолированная емкость с встроенным змеевиком, предназначенная для накопления нагретого теплоносителя и подачи его в систему отопления. В этой схеме газовый котел, отопительные приборы и аккумулятор соединены трубопроводами в одну систему закрытого типа. Твердотопливный котел подключен к встроенному змеевику аккумулятора и таким образом нагревает теплоноситель в закрытой системе. Организация работы отопления в этой схеме происходит в следующем порядке:
- в твердотопливном котле горят дрова, и происходит нагрев теплоносителя от змеевика в емкости;
- твердое топливо прогорело, теплоноситель остыл;
- газовый котел включается автоматически;
- снова закладываются дрова, и разжигается твердотопливный котел;
- температура воды в аккумуляторе поднимается вы той, которая задана на газовом котле, который останавливается автоматически.
Эта схема требует наибольших затрат на приобретение материалов и оборудования, однако имеет целый ряд преимуществ:
- твердотопливный котел может работать в схеме открытого типа;
- самый высокий уровень безопасности;
- отсутствие необходимости постоянного пополнения топки дровами или углем;
- циркуляция теплоносителя по системе закрытого типа;
- возможность одновременной работы двух котлов одновременно и каждого в отдельности.
В числе дополнительных затрат необходимо учесть покупку бака аккумулятора со змеевиком, двух расширительных баков и дополнительного циркуляционного насоса.
рассчитать необходимый объем емкости
Целесообразность применения автоматического и ручного переключения между двумя котлами
Рассмотрим следующие пять вариантов с различными агрегатами в связке с электрическим котлом, который стоит в резерве и обязан включиться в нужный момент:
- Газ + Электро
- Дрова + Электро
- Сжижений газ + Электро
- Соляровый + Электро
- Пеллетный (гранульный) + Электро
Пеллетный и электрический котел
Сочетание подключения двух котлов – пеллетного и электрического котлов – лучше всего подходит для автоматического включения и также допускается ручное.
Пеллетный котел может остановиться по причине того, что в нем закончились топливные гранулы. Он загрязнился, и его не почистили. Электрический должен быть наготове, чтобы включиться взамен остановившегося котла. Это возможно только при автоматическом подключении. Ручное подключение в данном варианте годится только тогда, когда Вы постоянно проживаете в доме, где установлена подобная система отопления.
Котлы на дизельном топливе и электричестве
Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.
Сочетание электрического котла и дровянного
Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме – электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.
Сочетание газового и электрического котлов
В этой комбинации подключения двух котлов электрокотел может выступать и как резервный, и как основной. В этой ситуации больше подходит схема ручного подключения в сравнении с автоматической. Газовый котел проверенный и надежный агрегат, который долгое время может работать без поломок. Параллельно в систему подключать электрокотел для подстраховки в автоматическом режиме нецелесообразно. При выходе из строя газового котла – всегда вручную можно включить второй агрегат.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Гравитационный контур
Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.
Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.
Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.
В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.
Базовые принципы подключения твердотопливного агрегата
Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле
Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.
Важно! Между патрубком и группой безопасности запрещается устанавливать циркуляционный насос, запорную арматуру. Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур
Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.
Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме :
- Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
- На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
- Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
- Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.
Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.
Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем :
- Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
- Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.
Подключение твердотопливной установки с гидрострелой
Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.
Как удешевить обвязку
Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).
Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.
Инструкция по подключению к электрической сети
Котел запитывают отдельным кабелем, проложенным от распределительного щита. Ток в цепях нагревателя исчисляется десятками ампер, поэтому при подключении к общедомовой сети в соседних розетках будут наблюдаться перепады напряжения.
Правила монтажа:
- Кабель размещают выше трубопроводов с целью исключить контакт с водой в случае прорыва.
- Используют медный провод марки ВВГнг (можно с индексом лс) с сечением жил, соответствующим нагрузке и способу прокладки (табл. 1.3.4 ПУЭ-7).
- Корпус котла и прочие металлические части, не относящиеся к токоведущим, заземляют.
- На вводе устанавливают устройство защитного отключения (УЗО), настроенное на утечку в 30 мА.
- Перед подсоединением кабеля к распределяющей шине размыкают главный автомат, обесточивая дом.
К подключению электрокотла к электросети следует тщательно подготовиться.
Во избежание путаницы в дальнейшем жилы кабеля рекомендуется задействовать по общепринятому порядку: коричневую – для фазы, синюю – для нейтрали, желто-зеленую – для заземления. Концы проводов зачищаются и плотно зажимаются в клеммах котла. Жила заземления фиксируется специальным медным болтом.
Соединения электропроводки выполняют способами, разрешенными ПУЭ: самоизолирующими или болтовыми зажимами, опрессовочными гильзами, клеммами или при помощи коннекторов-разветвителей («орехов»). Пайка не рекомендуется из-за опасности расплавления припоя. Скрутка запрещена.
