Схема подключения конвектора отопления и монтаж экрана

Виды встраиваемых в пол обогревателей

Моделей внутрипольных отопителей сегодня производится много, и все они чем-то отличаются друг от друга. Если не рассматривать параметры, имеющие второстепенное значение, то все встраиваемые в толщу пола конвекторы отопления можно разделить на две группы:

• водяные;
• электрические.

Агрегаты внутри каждой из этих двух групп различаются габаритами, конфигурацией, мощностью, исполнением наружной решётки, типом конвекции — естественная или принудительная (с вентилятором) и классом исполнения.

Водяные отопители внутреннего в полу размещения

Внутрипольный водяной конвектор – обогревательный прибор, подключаемый к системе центрального или автономного отопления.

Схема функционирования водяного внутрипольного конвектора – поступление от остекления оконного проёма к обогревательному устройству холодного воздуха, его нагрев и выход в помещение.

В месте врезки в систему устанавливается вентиль, которым можно регулировать количество теплоносителя, циркулирующего через напольный водяной отопитель.

Главным элементом агрегата является радиатор с входным и выходным фитингами, через которые с помощью гибких шлангов или фитингов осуществляется подключение к системе отопления, и происходит циркуляция горячей воды через теплообменник.

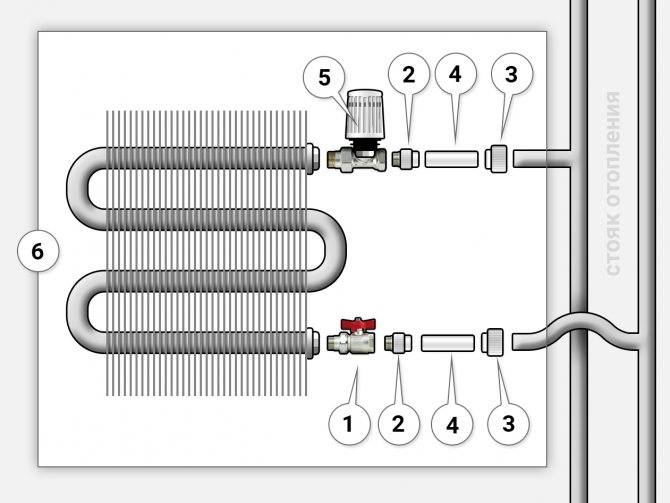

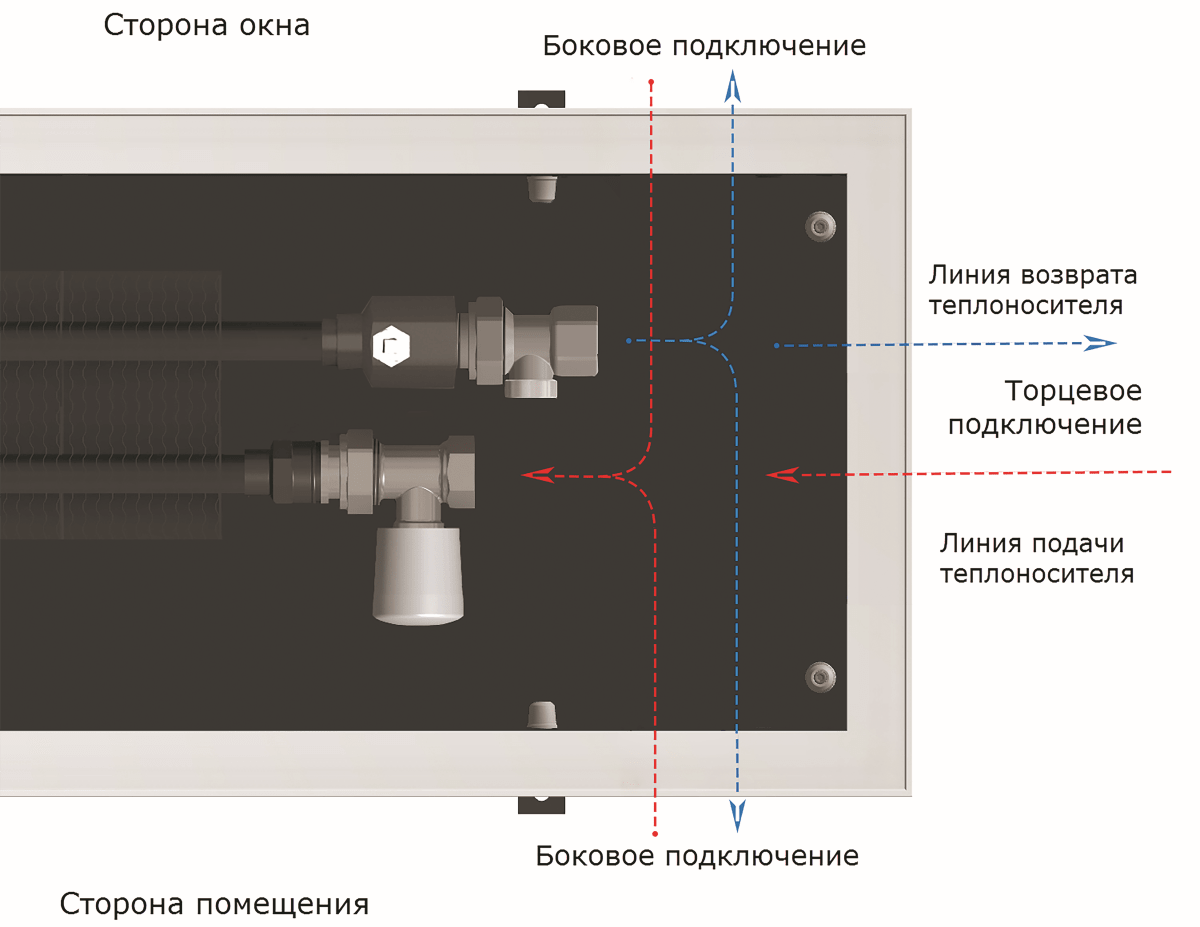

Подключение радиатора монтируемого в пол отопителя с помощью гибких шлангов.

Радиатор изготовлен из медной трубы, на которой для увеличения площади теплообмена выполнено алюминиевое оребрение. Современные водяные конвекторы отопления оснащены клапанами автоматического сброса воздуха, попадающего в систему вместе с водой, что исключает образование воздушных пробок и обеспечивает эффективную работу агрегата за счёт стабильной интенсивности циркуляции теплоносителя.

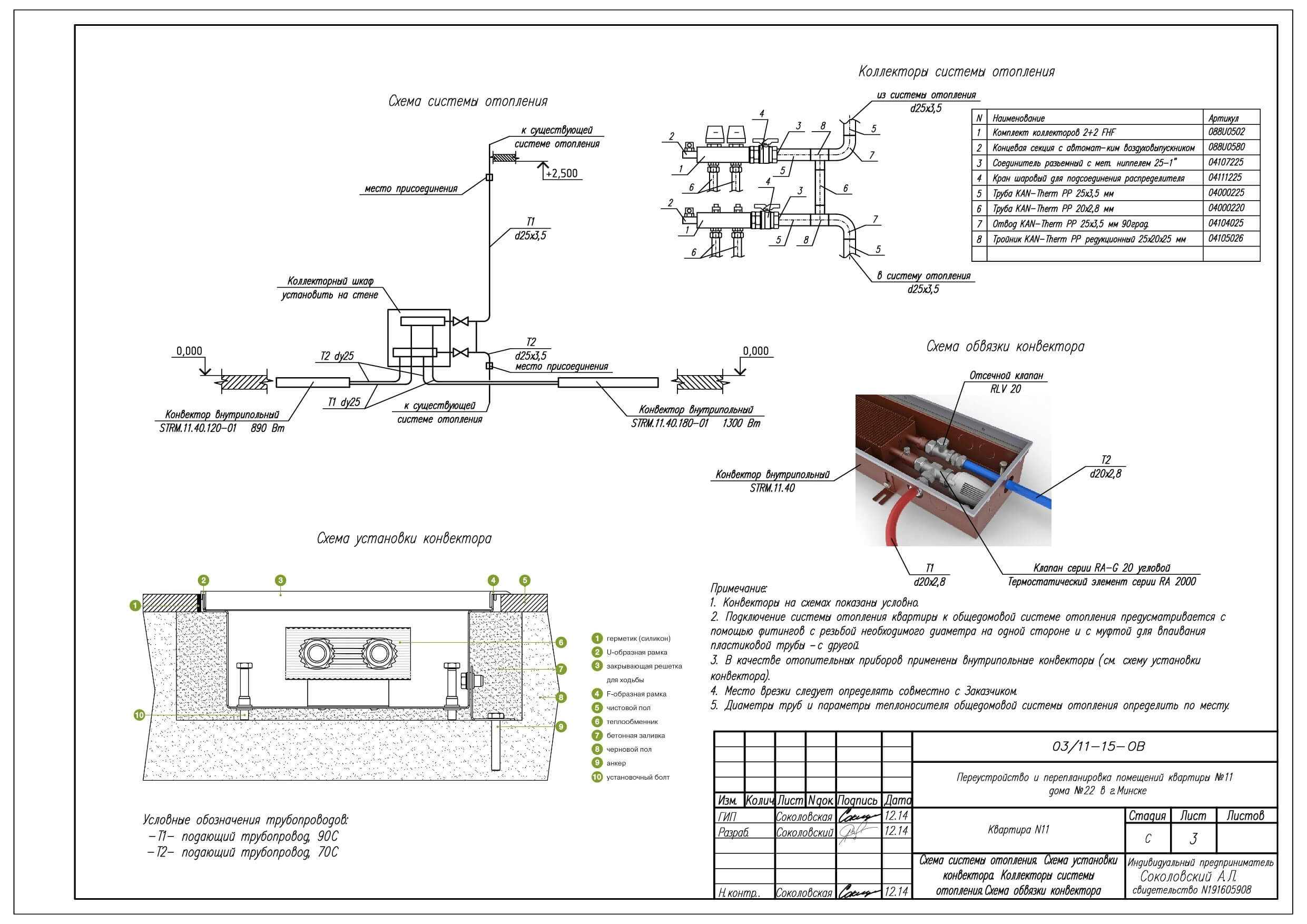

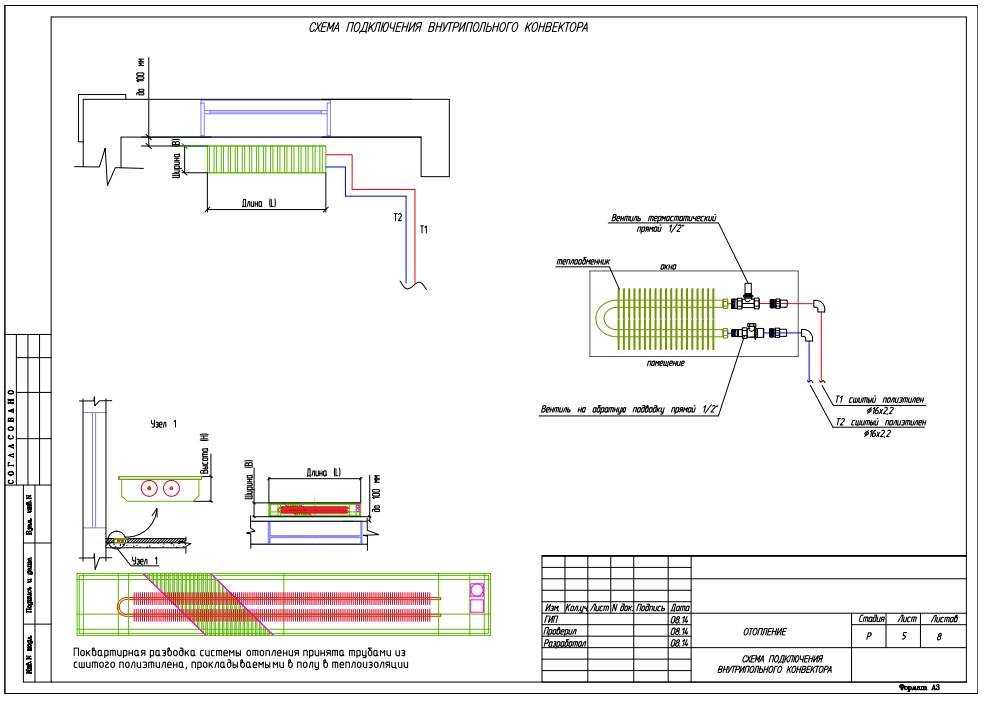

Монтаж водяного конвектора в нишу и жёсткое подключение его к теплоизолированным трубам в штробах-каналах.

Интенсивность подачи теплоносителя в конвектор можно вручную изменять вентилем в месте врезки в систему отопления, но эффективнее установить на входе в обогреватель механический термостат, регулирующий поступление горячей воды в теплообменник в зависимости от температуры воды в радиаторе.

Слева — схематично в разрезе вентиль ручного управления и механический термостат, справа – натуральное изображение термостатической головки.

Встраиваемые в пол обогреватели с естественным типом конвекции рассчитаны на отопление помещений средней площади (16-25 м кв.).

Для обеспечения естественного движения конвективных потоков глубина корпусного короба должна быть не менее 20 см, и всё же даже многотрубные устройства естественного типа конвекции не всегда справляются с ролью основного и единственного средства обогрева, вынуждая хозяев жилья дополнительно задействовать другие отопительные приборы.

Многотрубный радиатор встраиваемого в пол водяного конвектора повышенной теплоотдачи.

Главным преимуществом данной группы внутрипольных обогревателей является безопасность, обусловленная отсутствием факторов, сопутствующих использованию электроприборов. Внутрипольные конвекторы водяного отопления не нуждаются в заземлении, не боятся прямого контакта с влагой (на полу бывает часто), температура поверхности этих агрегатов безопасна для человека при краткосрочном прикосновении, а наружная решётка может быть выполнена из ценных пород древесины.

Способы расположения монтируемых в пол отопителей: слева – угловое размещение, справа – монтаж в ступени.

Стоимость таких приборов, в зависимости от мощности, класса технической оснащённости и исполнения, находится в диапазоне от 20 до 100 тыс. руб.

Приборы водяного обогрева принудительного типа конвекции

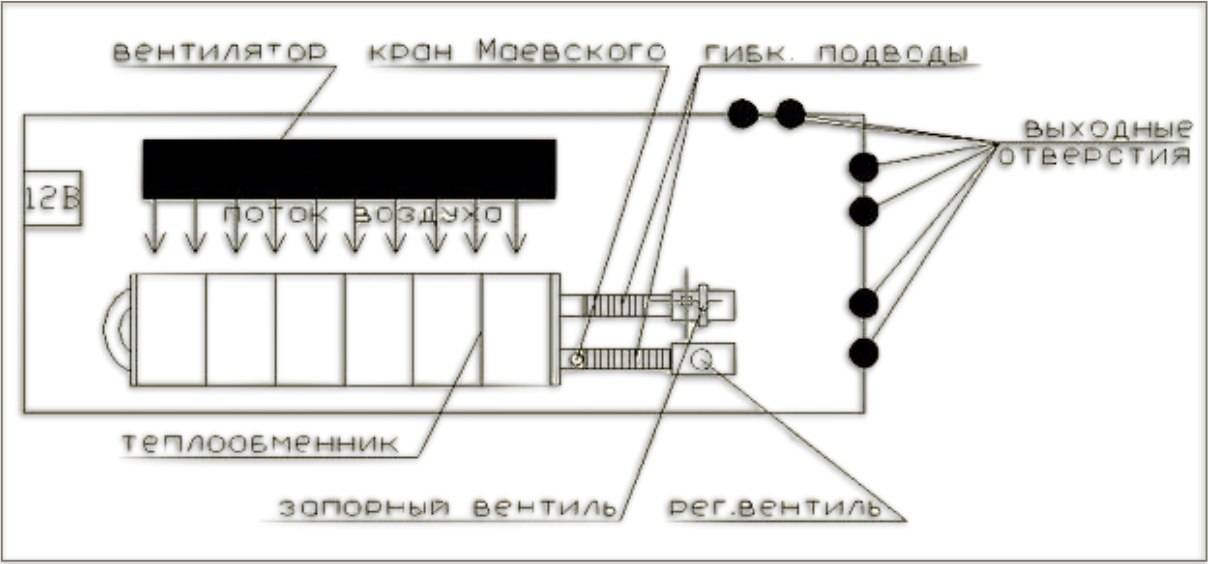

Оснащённость прибора вентилятором ускоряет конвективные потоки, но при этом снижает их температуру – воздух нагревается меньше из-за меньшей продолжительности контакта с теплообменником. Поэтому радиаторы внутрипольных обогревателей с конвекцией принудительного типа выполняются более сложной конструкции (двух- трёх- четырёхтрубными), длиной до 3 метров, что продлевает контакт воздуха с теплообменником и повышает его температуру на выходе из агрегата.

Принцип работы конвектора

Холодный воздух по законам физики тяжелее, поэтому он находится внизу.

Принцип конвекции – забрать холодные воздушные массы снизу, нагреть их внутри агрегата и переместить в верхнюю часть, откуда теплый воздух выдувается вверх.

Так происходит обогрев помещения. Поток движется непрерывно, поэтому уже через 3 – 4 минуты в комнате становится тепло. Далее воздушные массы снова охлаждаются и опускаются вниз, где опять попадают в нижние отверстия конвектора.

Как видно из рисунка, принцип работы электрического конвектора и его конструкция довольно простые.

Он состоит из:

• корпуса, выполненного из металла;
• ТЭНа (нагревательного элемента);
• различных датчиков (температурный, положения конвектора, датчик перегрева);
• панели управления;
• терморегулятора;
• решеток.

Корпус обычно выполняется из легкосплавного металла. Он выполняет защитную функцию, делается легким специально, чтобы уменьшить вес изделия. В него вставляются две решетки. Одна из них располагается снизу. Через это отверстие холодный воздух засасывается конвектором. Вторая находится спереди нагревателя в верхней его части. Через нее выходит уже нагретый воздух.

Воздух может попадать в электронагреватель как естественным путем (конвекция, когда при нагревании воздух поднимается вверх), так и принудительным. Часто в приборы устанавливают вентиляторы для увеличения подачи воздуха, тем самым увеличивают КПД конвектора. Такой принцип работы конвекторных обогревателей снижает нагрузку на теплообменник, что повышает надежность и долговечность устройства.

Термодатчик устанавливается в нижнюю часть нагревателя. Обычно он делает замер температуры каждые 45 секунд, после чего сигнал с результатом отправляется в блок управления, где электронный термостат включает или выключает прибор (в зависимости от показаний датчика).

Виды нагревательных элементов

Сердцем конвектора выступает ТЭН. В электрических моделях обычно используются три вида нагревательных элементов:

• монолитный;
• трубчатый с оребрением из алюминия;
• игольчатый.

Модели с монолитным ТЭНом рекомендовано ставить в спальне, так как они не издают ни каких звуков и не помешают отдыху.

Особенностью нагревателя с монолитным ТЭНом является его бесшумность. Корпус в этом случае делается цельным (литым). Теплопотери данного прибора минимальны, поэтому он имеет высокий показатель эффективности.

В случае с трубчатым ТЭНом в качестве нагревательного элемента выступает стальная трубка, в которой натянута нихромовая нитка, а внутреннее пространство заполнено засыпкой-изолятором (теплопроводящей). На трубке закрепляются ребра, выполненные из алюминия, что обеспечивает прибору высокую теплопередачу и увеличивает степень конвекции. Нагреватели такого типа имеют большой срок службы, могут устанавливаться в ванной, но иногда издают треск.

Игольчатые ТЭНы состоят из диэлектрической тонкой пластины, на которую установлена покрытая изолирующим лаком нагревательная хром-никелевая нить. Конвекторы с таким нагревательным элементом практически мгновенно нагреваются и остывают, но их не стоит применять в помещениях с высоким уровнем влажности. Главным преимуществом приборов с игольчатым ТЭНом можно выделить доступную цену, но долговечными их не назовешь.

Электрическая схема конвектора

Как видно из рисунка, схема у электронагревателей такого типа довольно простая.

Прибор достаточно включить в сеть 220 В с помощью шнура, затем нажать на клавишу выключателя (она полностью отключает устройство от электрической сети, поэтому вилку можно не вынимать, а пользоваться кнопкой). Панель управления обычно представляет собой регулятор температуры. Также в цепь включены датчик безопасности, размыкающий цепь при перегреве, и терморегулятор, который выключает или включает конвектор в зависимости от температуры окружающей среды.

Подключение конвекторов отопления

Как установить электрический конвектор на стену?

Инструкция по монтажу

Итак, если Вы решили установить электроконвектор на стену, действовать нужно следующим образом:

1. Распакуйте конвектор и переверните на тыльную сторону.
2. Демонтируйте крепление.
3. Прислоните снятый кронштейн к стене в подходящем месте (где будет производиться установка) и отметьте маркером крепежные отверстия.
4. Если стена деревянная, прикрутите крепление с помощью саморезов по дереву (длина 40-45 мм). Если стена из бетона, предварительно пробурите отверстия перфоратором, после чего вбейте дюбеля и выполните монтаж рамки, как на фото ниже.
5. Наденьте электроконвектор на установленный кронштейн.
6. Подключите вилку к розетке, включите питание.
7. Настройте подходящую температуру на терморегуляторе.

Как Вы видите, установка электрического конвектора на стену не представляет ничего сложного, подключение тем более. Однако существует несколько нюансов, которые нужно учитывать при монтаже, о которых мы рассказываем ниже.

Несколько полезных советов

Иногда возникает необходимость установить электроконвектор на балконе, внутренняя отделка которого представлена ПВХ панелями. Так как вес электрического конвектора может достигать нескольких килограмм, Вы должны понимать, что пластик может не выдержать такую нагрузку. В этом случае рекомендуется выбрать электроконвектор компактного размера, к примеру, как модель фирмы Nobo на фото ниже.

Еще один нюанс – правильное размещение конвектора. Обычно в комплект с покупкой входит инструкция, в которой производитель сам уточняет оптимальные расстояния от пола, окон и других объектов. Если же в Вашем случае такой информации нет, выполните установку электрического обогревателя, учитывая следующие нормы и правила:

• высота от пола 20 см;
• зазор от стены 20 мм;
• боковое расстояние до ближайших предметов – 20 см;
• сверху и спереди зазор не менее полуметра;
• розетка не ближе 30 см.

Отдельное внимание нужно уделить подключению электрического конвектора к сети. Как правило, мощность устройств не превышает 3 кВт, поэтому если у Вас в доме либо квартире современная электропроводка, смело подключайте питание от розетки (они, как правило, выдерживают до 3,5 кВт). Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки

Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки

Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм2

Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки. Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм2.

Напоследок рекомендуем просмотреть наглядное видео установки электрического конвектора:

Вот и вся инструкция по монтажу данного обогревателя. Надеемся, что теперь Вы знаете, как правильно установить электроконвектор и подключить к сети своими руками!

Будет полезно прочитать:

samelectrik.ru

Что такое конвектор отопления, и как он работает

Отопление частного дома » Конвекторы

Современная модель

Сегодня экономия становится основным требованием во всех сферах жизни, включая отопление домов. Тем более что из всех инженерных систем отопление является самым дорогим — как в плане монтажа, материалов и оборудования, так и в плане расхода энергоносителей. Поэтому новейшие технологии в этой области сразу становятся популярными и востребованными. Не исключение и конвекторы отопления.

Сегодня производители предлагают два вида конвекторов, которые работают от разных типов топлива — водяные и электрические. Сравнивать их нет смысла, а вот разобраться в каждом необходимо. Поэтому определим их достоинства и недостатки, типы, принципы работы и эффективность обогрева помещений.

Водяные конвекторы отопления

Первый вариант — водяной напольный конвектор отопления. Существуют разные модели такого отопительного прибора:

• Конвекторы с принудительной циркуляцией теплоносителя.
• С естественной циркуляцией.
• Приборы, которые могут работать во влажных помещениях.

Сегодня этот вид отопительного оборудования очень востребован, потому что обладает рядом достоинств:

Во-первых, это огромный ассортимент как по материалу изготовления, так и по форме, размерам, цвету и ди

Принцип работы

Процесс обогревания происходит благодаря конвекции, поэтому такие конструкции называют встроенными конвекторами. Принцип работы заключается в следующем: холодный воздух поступает через решетку вниз, а затем нагревается и поднимается обратно. Существует особый подвид таких радиаторов с вентиляторами, где конвекционный обогрев происходит естественным путем. Они более эффективны, так как намного быстрее прогревают воздух в том помещении, где находятся. Это происходит за счет перемещения и теплого и холодного воздуха.

Сами решетки отопления бывают металлическими или деревянными. Они могут быть окрашены красками разных оттенков. Это делается для того, чтобы отопительный прибор органично вписался в интерьер любого помещения. Для безопасности пользователей решетки не сильно прогреваются. Их температура не бывает выше тридцати градусов, поэтому возможности обжечься нет.

Работа встроенного радиатора основана на циркуляции воздуха. Устанавливать его нужно недалеко от окон или от стеклянных дверей. В радиаторах размещен клапан сброса, который подключают сразу после монтажа радиатора. Он помогает убрать завоздушенность системы, а также значительно повышает ее эффективность. Регуляторы, находящиеся в нем, задают необходимый температурный режим в помещении.

Установка газовых конвекторов для системы отопления

Самостоятельная установка такой системы, как газовая конвекционная система отопления, недопустима, так как последствия могут быть довольно печальными. Необходимо пригласить специалиста, и уже под его надзором или полностью его силами это делать. Для того чтобы осуществить правильную установку, необходимо выполнить следующие шаги – подготовительные:

• Делаются опорные ножки. Их можно изготовить из обрезков стальной или алюминиевой трубы.
• Посредством дрели в стене необходимо проделать отверстие в 22-23 см, если воздухоотвод имеет размер в 14,5-15 см.
• На стену монтируется экран, состоящий из двух слоев базальтового одеяла.
• Подобная изоляция монтируется и на выходной трубе газового конвектора.
• Корпус конвектора закрепляется на стене вертикальным образом. Конвектор присоединяют к газовой магистрали и включают обогреватель.

Во время установки конвекторов разных видов могут потребоваться следующие инструменты и материалы:

• Дрель и сверла с разными размерами диаметра;
• Простые и анкерные болты;
• Зубило и молоток;
• Листы нержавеющей стали;
• Базальтовая теплоизоляция;
• Утюг, предназначенный для сварки пластмассы;
• Болгарка, можно и ножовку использовать.
• Пластиковые трубы;
• Обрезки труб и другие различные материалы.

голоса

Рейтинг статьи

Разница между напольной и внутрипольной установкой

Тип установки конвектора зависит от конструкции прибора — напольное исполнение предполагает, что устройство будет расположено выше уровня пола. Монтаж в пол осложняется необходимостью подготовить углубление, в которое помещается прибор. Прокладка труб производится в зависимости от того, на каком уровне расположены входные соединения конвекторов.

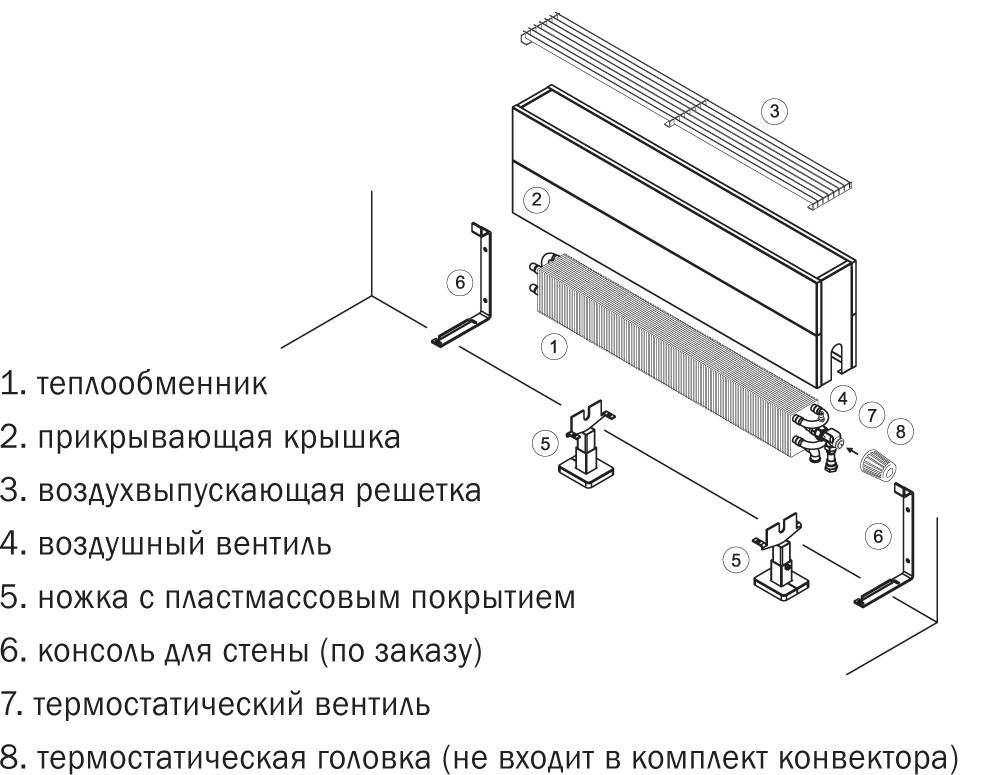

Монтаж конвектора напольного типа

Для монтажа устройства напольного типа следует подготовить поверхности — конвектор должен быть установлен прочно, надежно, чтобы исключить его смещение относительно труб подачи теплоносителя. В моделях КЗТО Элегант предусмотрены специальные подставки с креплением к полу. Приборы должны быть выведены в одну горизонтальную плоскость, расстояние от стены — примерно 5 см.

Монтаж конвектора внутрипольного типа

Установка конвектора в пол производится в заранее подготовленные углубления, размеры которых зависят от выбранной модели. Например, прибор КЗТО модели Бриз В (с принудительной конвекцией) устанавливается в углубление не менее 125 мм по высоте корпуса и 265 мм по ширине с учетом небольшого монтажного зазора. На корпусе имеется место для монтажа защитно-декоративной решетки. Внутрипольные устройства располагаются вдоль стен на расстоянии от 5 см, вдоль остекленных поверхностей рекомендуется выдерживать расстояние от 10 до 25 см, чтобы создать пространство для тока воздуха вверх и эффективного перемешивания масс.

Установка конвекторов отопления, учитывая расчет мощности

Говоря о способах монтажа, можно встретить напольные и настенные модели, а использование того или иного теплоносителя делит эти приборы на механизмы, работающие с применением воды, электричества и газа

При этом важно помнить, что монтаж конвекторов отопления газового типа можно осуществлять только на стены в вертикальном положении, в то время как водяные и электрические системы можно устанавливать и на стене, и на полу (прочитайте: “Бытовой конвектор: принцип работы и монтаж”)

Устройство водяного бытового конвектора

Установка конвекторов отопления, функционирующих с помощью воды, применяемой в качестве источника энергии, отличается тем, что основу конструкции представляет отопительная батарея

При этом особое внимание следует уделить такой процедуре, как расчет конвекторов отопления этого типа, а в частности, правильно рассчитать количество секций батареи, требуемое для качественного нагрева воздуха в помещении

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

• сплав меди с алюминием;
• панели из биметалла;
• алюминий;
• стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Применение таких приборов будет актуальным в том случае, если есть необходимость сделать конструкцию отопительной системы более легкой. Чаще всего потребители отдают предпочтение образцам из алюминия или биметалла, однако их установка требует приобретения особых фиксаторов и комплектов систем установки.

Гораздо более выгодной станет установка батарей из стали.

• посредством бокового крепежа;
• с помощью нижней фиксации к системе.

Монтаж электрических конвекторов

Еще один вариант такого оборудования – электрические конвекторы

Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа

• прибор нужно освободить от упаковки;
• затем с конвектора необходимо снять защитную пленку;
• далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование

• минимальное расстояние от пола до конвектора – 20 – 25 см;
• прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
• устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
• монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

• выкрутив крепежные болты, требуется выдвинуть кронштейн;
• с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
• далее нужно зафиксировать кронштейн;
• затем требуется вставить электрический конвектор в фиксатор его нижней частью;
• на оборудовании следует поместить растяжки;
• в смонтированные растяжки необходимо поместить верхнюю часть прибора;
• после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
• регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
• после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

Варианты отопительных систем

Итак, рассмотрим существующее оборудование, которое позволит сделать электрическое отопление в доме экономичным и дешевым.

Использование котла

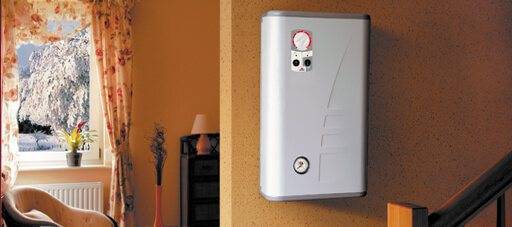

Установка электрического котла, который будет нагревать воду в системе домашнего отопления, прогревая помещение, является первым, наименее эффективным вариантом. Конечно, в интернете Вы можете увидеть кучу информации, в которой говориться об экономичных котлах, позволяющих сократить расход до 80%, но все это бред. Единственный вариант сокращения затрат – установка терморегуляторов и различной автоматики, которая будет включаться только при падении температуры в комнате, а также в определенное время суток. Все остальные разговоры о новых конструкциях изделий либо пониженной мощности это только рекламный ход. Если Вы купите котел маленькой мощности – на подогрев воды для отопления дома ему потребуется больше времени, поэтому то на то и выйдет.

Использование ИК-панелей

Установка инфракрасных обогревателей более разумное решение и, скорее всего, наиболее выгодное. Дело в том, что данные изделия нагревают не воздух в помещении, а определенные объекты (пол, стены, шкаф), от которых в дальнейшем и происходит передача тепла. Если в предыдущем варианте горячий воздух будет подниматься к потолку и сразу же остывать, то в данном случае тепло направлено к полу, что более разумно (люди по потолку не ходят).

Данная схема показывает эффективность экономичной системы отопления частного дома:

Вы все видите сами, поэтому доказывать больше нечего. Следует только отметить, что ИК-устройства могут работать эффективнее, если добавить к ним терморегуляторы. Одного регулятора вполне достаточно на управление тремя обогревателями в системе экономичного отопления частного дома. О том, как подключить терморегулятор к инфракрасному обогревателю, мы рассказывали в отдельной статье.

Использование конвекторов

Многие производители убеждают, что электрический конвектор эффективно прогревает помещение и в то же время затрачивает небольшое количество электроэнергии. Вопрос конечно спорный, ведь, по сути, принцип работы изделий похож на вариант с радиаторами (воздух поднимается вверх). Преимущество конвекторов в том, что их установка и подключение не представляют ничего сложного. К тому же, нагрев ТЭНа составляет около одной минуты, что, несомненно, быстрее, чем в случае с водяными радиаторами.

Среди остальных преимуществ электроконвекторов выделяют:

• низкая стоимость (от 2 до 10 тыс. рублей);
• пожаробезопасность (что особо актуально при монтаже отопления в деревянном доме);
• можно постепенно наращивать отопительную систему (не хватит одного конвектора для комнаты, купите еще один и без проблем подключите к сети);
• привлекательный внешний вид;
• беспроблемная работа при скачках напряжения (в частном секторе также актуально);
• компактные размеры.

Отдельно хотелось бы вам порекомендовать изучить такой вариант отопления, как электрический теплый пол. Отзыв о данной системе обогрева вы можете узнать, просмотрев видео:

Применение теплых полов

Мы проанализировали отзывы покупателей, воспользовавшихся данным вариантом, и увидели, что большая часть людей довольны покупкой. Главное – дополнительно установить регулятор температуры, чтобы сделать экономичное электрическое отопление в доме своими руками.

Если несколько конвекторов подряд

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину. Оборудование оснащено своими решетками

Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику

Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника, можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку

Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования

Такая процедура как изготовление ниши в полу требует высокого уровня мастерства и использования специальных инструментов, так как является достаточно трудоемкой. Монтаж конвектора водяного отопления предусматривает прокладку подводящей и обратной труб

При установке оборудования берется во внимание уровень финишных напольных покрытий. Такие работы могут сопровождаться огромным количеством нюансов, которые способен предусмотреть только высококлассный мастер. Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется

Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки

Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется. Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки.

Многие называют водяные конвекторы лучшими приборами в системе отопления. Самое яркое преимущество заключается в использовании принципа конвекции. Распространение тепла происходит за счет нагрева воздуха, а не корпуса. Конвектор достаточно экономичный. Вы сможете не опасаться, что маленький ребенок обожжется об него. Благодаря этому прибору на остекленной поверхности не появляется конденсат, изделие не поддается коррозии. Водяным конвекторам свойственна мощность по теплоотдаче. При этом воздух не пересушивается, а комната прогревается равномерно. Как видите, внутрипольные конвекторы водяного типа обладают многочисленными преимуществами перед другими отопительными приборами. Приборы удивляют своим высоким качеством и широкими возможностями.

Здесь вы узнаете:

Внутрипольные конвекторы активно используются для обогрева помещений, в которых присутствуют большие тепловые потери за счет больших окон и дверей. Они монтируются в специальных нишах, организуемых в черновых полах. Процедура не очень простая, но и не очень сложная. Давайте посмотрим, как осуществляется монтаж внутрипольных конвекторов своими руками. Также мы рассмотрим некоторые особенности ухода за этими отопительными приборами.

Ошибки монтажа газового конвектора

Если не учитывать требований и рекомендаций по монтажу конвектора, может возникнуть ряд проблем. Рассмотрим наиболее распространенные из них:

• коаксиальный дымоход выступает из стены (рис. 2). Такой вариант монтажа приводит к частому отключению аппарата из-за повышенной вероятности задувания ветра. В зимний период при больших морозах продукты сгорания будут сильно охлаждаться, что приведет к образованию и последующему замерзанию конденсата внутри дымохода;
• коаксиальный дымоход установлен не плотно. Последствиями могут быть частые сбои в работе прибора;
• неправильный наклон дымохода. Кроме некорректной работы аппарата, это приводит к попаданию влаги вовнутрь и, как следствие, к коррозии и разрушению теплообменника;
• заужение диаметра подвода газа. Для стабильной работы конвектора газ должен подключаться трубой, диаметр которой указан в паспорте. Уменьшение этого размера может привести к пропаданию пламени пилотной горелки, не воспламенению основной, самопроизвольному отключению конвектора, снижению мощности.

Важно, чтобы газовый конвектор был смонтирован на негорючую поверхность в соответствии с нормами ДБН (изоляция кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т. д.) на расстоянии не менее 30 мм от стены. Изоляция должна выступать за габариты корпуса

Нарушение этих норм может привести к порче материала стен или даже к пожару

Изоляция должна выступать за габариты корпуса. Нарушение этих норм может привести к порче материала стен или даже к пожару.

Рис. 2. Выступ коаксиального дымохода из стены

Просмотрено: 18 171

Установка газовых конвекторов

Смонтировать газовый конвектор, конечно, сложнее чем электрический, но и в этом процессе нет ничего сложного – главное точно следовать инструкции и советам из данной статьи.

Электрические конвекторы обладают одним важным недостатком – они потребляют гигантское количество электроэнергии. Так, затраты на обогрев домовладения площадью 100 кв. м. могут составить до 30 тыс. рублей, в зависимости от температуры воздуха на улице. В южных регионах затраты будут более-менее приемлемыми, в северных – менее скромными. Но в любом случае отапливать электричеством очень дорого – газ обходится в несколько раз дешевле.
