Подключение газовой колонки в квартире и частном доме: требования и схема установки

Подключение воды

Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.

По холодной и горячей воде на линиях обязательно установите запорную арматуру – шаровые вентили.

Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.

Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.

Трубы подводятся одним из перечисленных вариантов:

Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.

Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.

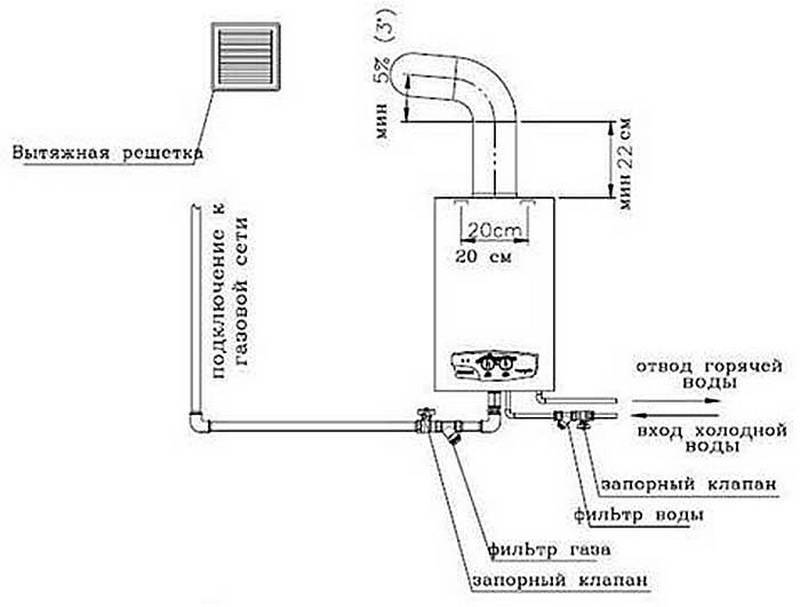

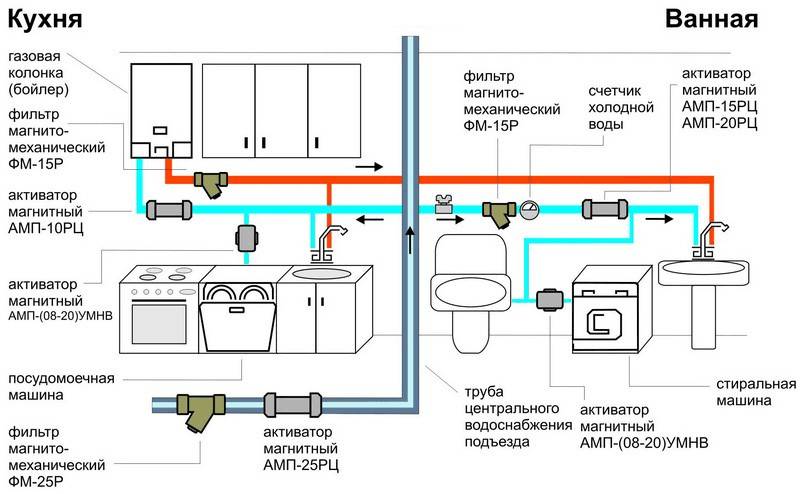

Схема подключения воды

Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.

Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.

Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.

Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.

Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.

Когда необходимо устанавливать

Установка в квартире водонагревательного оборудования на газу обычно производится в следующих случаях:

Для подогрева воды при отсутствии горячего водоснабжения или его длительном отключении по различным причинам, для этого покупается новая газовая колонка.
При смене месторасположения колонки — переносе ее в другое помещение из не предназначенного по нормативам для ее размещения места.
При приобретении нового водонагревательного оборудования взамен старого и монтаже его в соответствующем помещении без проведения большого объема монтажных работ.

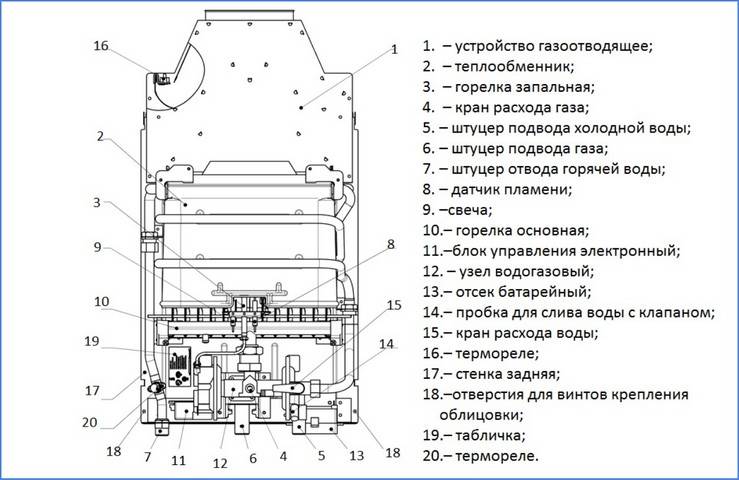

Рис. 2. Схема колонки с пьезоподжигом

Бюрократия

Перед выполнением монтажных работ необходимо получить все необходимые бумаги и разрешения, количество которых меняется в зависимости от того, выполняете ли вы лишь замену прибора или устанавливаете его с нуля:

Документы, необходимые при замене оборудования

Если колонка у вас уже стояла, и вы просто желаете поменять её на более новую и эффективную модель, то достаточно будет лишь посещения газовой службы с целью написания следующих заявлений:

На разрешение замены техники на прежнем месте
;

О проведении демонтажных и монтажных работ на газовых и водных магистралях
.

Документы, необходимые при установке оборудования с нуля

А вот тут уже возникает масса сложностей. Потребуется следующий список документов, без которых установка газовой колонки невозможна, а точнее категорически запрещена законом:

Заверенный акт от службы контроля вентиляционных и дымовых каналов
, свидетельствующий об удовлетворительном состоянии вашего дымохода;
Технический паспорт нового водонагревателя
;

Проект монтажа с техническими заданиями
. Заказывается в ГОРГАЗе;
Заявление на переустройство с личной подписью владельца квартиры
. Подаётся в городскую администрацию;
Заявление о выполнении монтажных работ
. Также подаётся в ГОРГАЗ, но только после получения проекта;
Акт от пожарной службы
;
Акт от технадзора
;
Акт приёма устройства в эксплуатацию
.

Также размещение колонки должно быть обязательно занесено в БТИ.

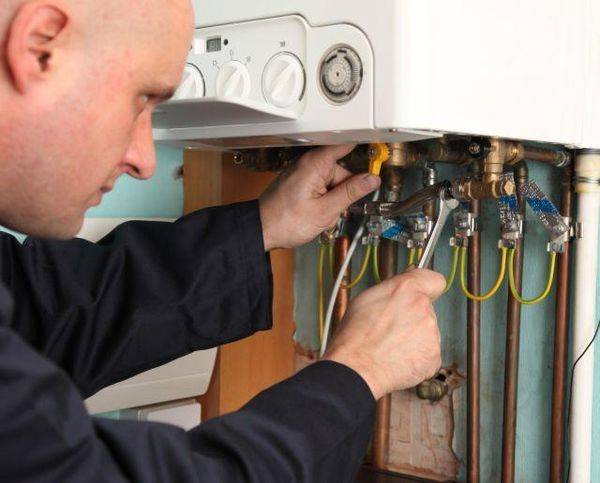

Монтажные работы

Инструкция установки и подключения газовой колонки выглядит так:

Фото	Описание

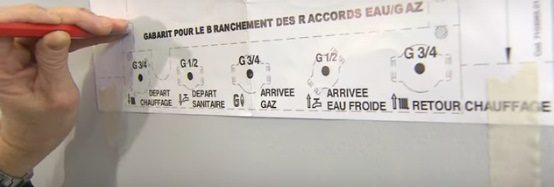

	Наносим разметку на стену, используя монтажное лекало. Как правило, его можно обнаружить в коробке вместе с самой газовой колонкой. Если же такового не обнаружено, то места расположения крепёжных элементов отмечаем при помощи рулетки.
	Устанавливаем рейку для крепления прибора , фиксируя её на стене с помощью дюбелей и саморезов, просверлив заранее нужные отверстия.
	Проверяем её горизонталь ватерпасом . Кривое положение прибора не допустимо.

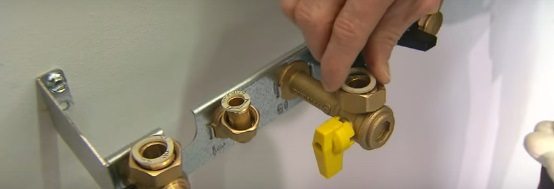

	Закрепляем планку для подключения. Здесь снова понадобятся перфоратор, дюбеля, саморезы и шуруповёрт.
	Устанавливаем прокладки на планку, обеспечивающие герметичность каждого входа и выхода колонки.
	Удаляем защитные заглушки с новой колонки.

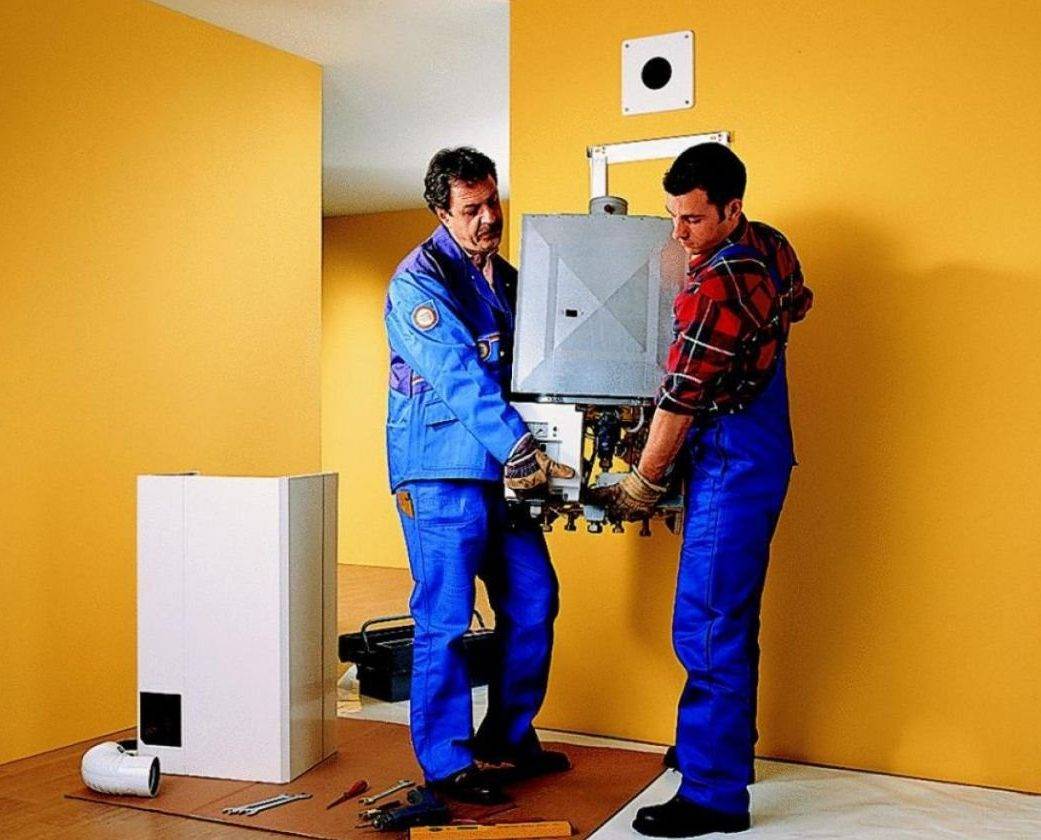

	Вешаем аппарат на крепёжную рейку.

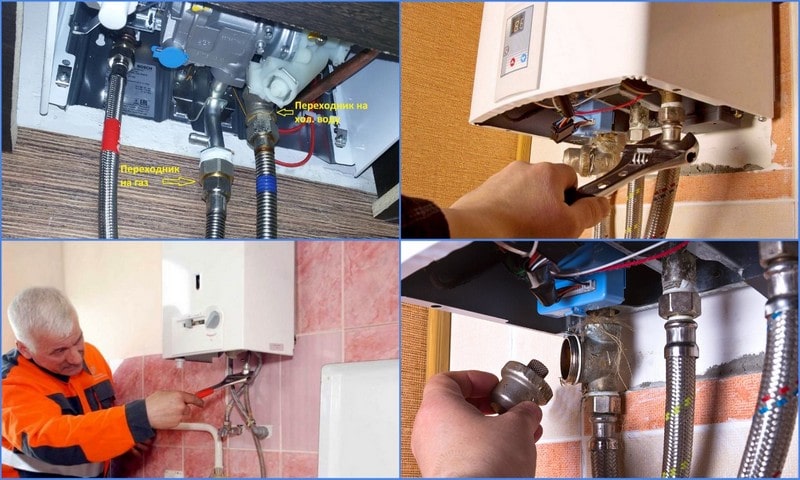

	Снизу подсоединяем планку подключения при помощи подходящего ключа. К ней же затем подводим и все коммуникации.
	Проверяем тягу в дымоходе .

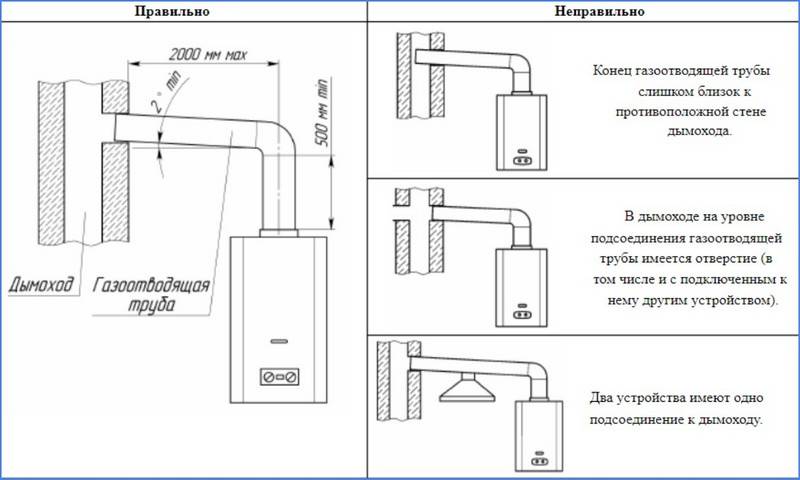

	Сверху подсоединяем дымовую трубу или коаксиальный дымоход. Диаметр дымоотвода должен составлять 110 мм, длина 30-200 см, а уклон не менее 2 градусов верх.
	Подсоединяем сливной шланг к предохранительному клапану.
	Подключаем прибор к электропитанию .
	Проверяем доступ к внутренней части газовой колонки.
	Удаляем защитную плёнку с поверхности аппарата.
	Открываем кран подачи газа и выполняем пробный запуск водонагревателя.

Если же описанные монтажные работы вам кажутся сложными, или вы попросту не уверенны в своих силах, то всегда можно обратиться к специалистам, которые всё сделают быстро и качественно. Стоимость их услуг в среднем выглядит так:

Установка газовой колонки отечественного производства
– 2400 рублей;
Установка газовой колонки иностранного производства
– 3700 рублей;
Обустройство дымоотвода
– 1000-1300 рублей.

Документы

Для того чтобы установить газовую колонку в квартире или частном доме, понадобятся следующие документы:

Технический паспорт приобретенной колонки или указание модели в случае последующей покупки агрегата.
Акт о техническом состоянии вытяжки или дымохода, составленный службой контроля вытяжных и дымоходных каналов.
Проект размещения нового водонагревательного оборудования и подключения его к газовой и водопроводной магистрали в соответствии с техническим заданием.
Поданное собственником заявление на переустройство помещения с колонкой, дополнительно необходимо представить подтверждение права собственности и технический паспорт на квартиру.
Заявление о проведении монтажных работ, отправленное в газоснабжающую организацию (Горгаз) с приложением проекта.

Фирма, занимающаяся техническим обслуживанием приобретенной газовой колонки или специалисты газоснабжающей организации, при монтаже оборудования обязаны выполнить следующие действия:

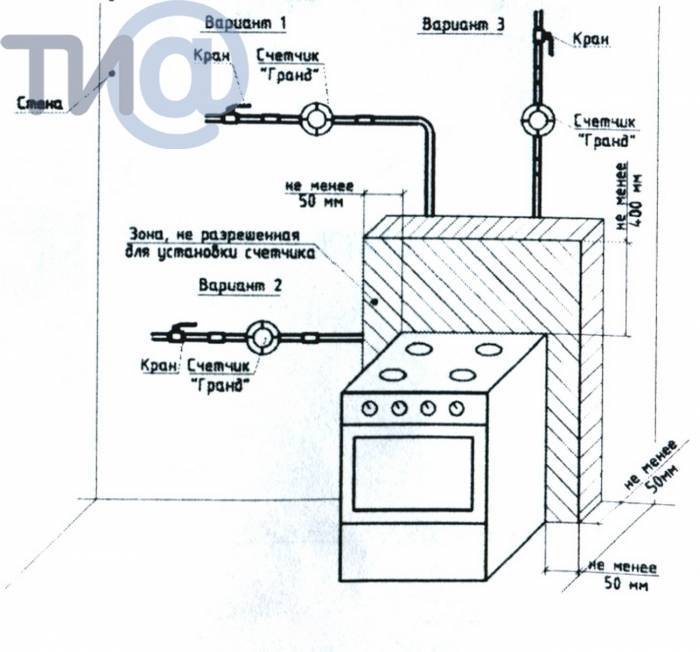

Произвести врезку в газовый трубопровод с установкой приборов учета и отсекающего вентиля.
Повесить колонку с облицовкой горючей поверхности стены изоляционными материалами (жесть в сочетании с асбестовым, базальтовым полотном), подсоединить к агрегату гибкую подводку газа.
Подключить колонку к дымоходу или вытяжной системе с помощью трубопровода.
Подсоединить гибкие шланги от агрегата к магистрали холодной воды и трубам горячего водоснабжения.
По окончании работ специалист Горгаза должен настроить и запустить колонку, опломбировать газовый счетчик и составить акт о вводе агрегата в эксплуатацию.

Стоимость установки дома газовой колонки частными специалистами обойдется в сумму около 3000 руб., газоснабжающие компании в зависимости от региона проводят подключение по своим расценкам.

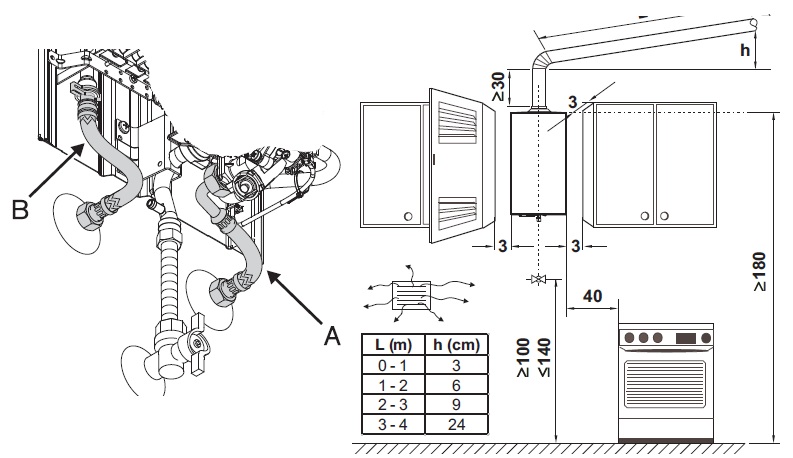

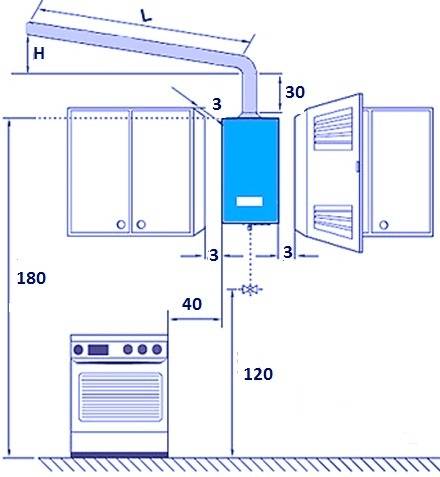

Рис. 10 Рекомендованные отступы и размещение изоляции

Кто может устанавливать и подключать к газу, ответственность

В паспортных данных многих изделий указано, что агрегат могут устанавливать специализированные сервисные организации с указанием даты монтажа в гарантийных талонах и руководстве пользователя. Теоретически законодательство допускает самостоятельный монтаж колонки, для этого не требуется высокая квалификация, предварительное проектирование, следует лишь точно выполнять все операции по установке водонагревателя в соответствии с инструкцией по эксплуатации.

Ввод в эксплуатацию газового оборудования с подачей топлива должен проводиться специалистами газоснабжающей службы, которые впоследствии проводят регулярную проверку водонагревателя и опломбированных приборов учета, установленных работниками компании. Поэтому в подавляющем большинстве случаев монтаж колонок с подключением к газу и холодной воде проводят газовые службы, в которые обращаются с заявлением и составляют соответствующий договор.

Если по каким-либо причинам произведена установка колонки без обращения в газоснабжающую организацию, и она функционирует без проверки специалистами этой службы, потребитель может получить следующие штрафные санкции за самовольное подключение:

Со стороны газоснабжающей компании — отключение от магистрали и штраф в 45000 руб. за несанкционированную эксплуатацию колонки, также предусмотрены штрафные санкции за самовольную врезку после отключения газа.
Административные штрафы: физическим лицам в размере 2000 руб., руководителям 3000 — 4000 руб., организациям до 40000 руб.
Если собственником незаконно произведена самовольная врезка в газовую магистраль, помимо штрафов пересмотрена и уголовная ответственность со сроками лишения свободы до двух лет.

Следует отметить, что газоснабжающая компания имеет право отключить газовую колонку от магистрали и поставить на трубу заглушку по истечении ее срока службы (приблизительно 15 лет) — в этом случае придется приобретать новое оборудование взамен устаревшего, пользование которым без разрешения может также повлечь штрафные санкции.

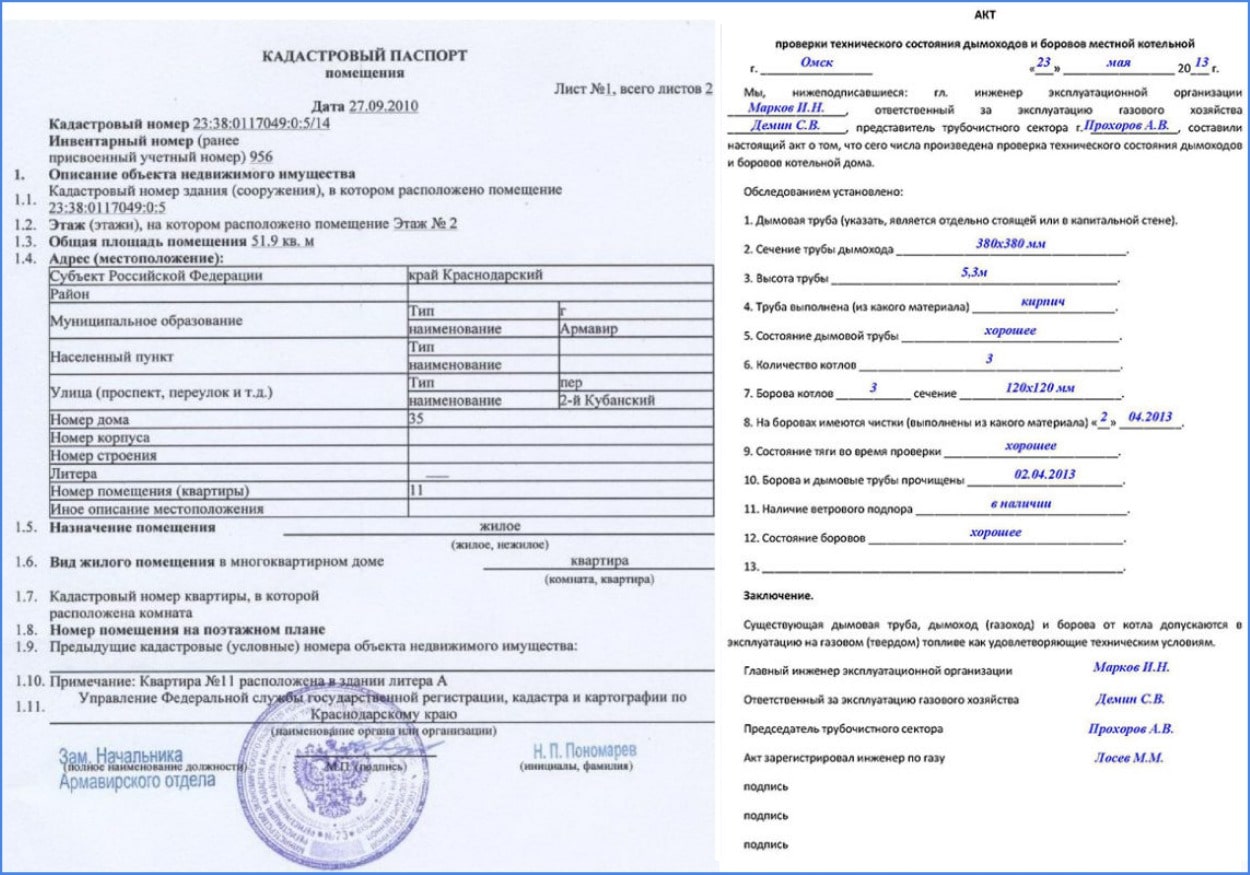

Рис. 11 Некоторые документы для подсоединения проточного водонагревателя

Технические требования

Прежде чем разобраться, как правильно установить газовую колонку, нужно ознакомиться со всеми техническими требованиями.

Нормы и стандарты для монтажа газовой колонки:

Площадь помещения не менее 8 м. кв.
Маскирующие панели и стены сделаны из материалов, которые не горят.
Высота потолка кухни более 2 м.
Вентиляционное отверстие диаметром 120 мм и больше.
Длина труб не более 2,5 м, а диаметр их — от 13 мм.
От стены до боковой поверхности расстояние минимум 15 см, а до передней панели — 60 см и более.
Все газовые трубы должны быть в свободном доступе.
Перекрывающий кран с ручкой желтого цвета и расположен близко к нагревателю.
Дымоходная труба оцинкованная или стальная, ее толщина минимум 1 мм.
Наличие двери в кухне.

Пуск и наладка

Перед запуском колонки проверяется герметичность всех соединений, убедитесь, что вода нигде не протекает, и газ не травит. Проверить соединения на газовой трубе можно с помощью мыльной воды. Когда уже все подключение выполнено, стыки и фитинги смачиваются мыльным раствором, и после открывается вентиль для подачи газа. Если нет никаких пузырей, то линия герметична.

Необходимые работы по запуску колонки выполняются согласно инструкции производителя и строго в указанной последовательности для первого запуска. Настройку горелки лучше доверить специалисту.

Основная задача – с помощью подкрутки регулировочного болта определить оптимальный напор газа, а с помощью настройки шибера – подачу воздуха. Без манометра выполнить наладку практически невозможно

Важно точно знать давление в газоводе в простое и при включенной колонке на максимум. В динамике давление не должно превышать допустимый порог, установленный производителем для данного водонагревателя

В идеале должно установиться оптимальное давление в рабочем режиме, а пламя горелки всегда должно оставаться с равномерным голубым свечением без желтых оттенков.

Настройка гидротермического блока управления сводится к установке оптимальных значений максимальной и минимальной температуры воды при реальных значениях напора, который сильно отличается для разных домов и квартир.

Настройка колонки

После установки колонки в ее батарейный отсек помещают стандартные пальчиковые элементы питания напряжением 1,5 вольт, затем настраивают и проверяют водонагреватель, эти работы обычно проводятся специалистами обслуживающей или газоснабжающей организации, имеющими соответствующую лицензию.

Работы по настройке включают в себя следующие операции, проводимые в соответствии с инструкцией на агрегат:

Проверяется функционирование запальной и основной горелок, настраивается оптимальная подача газа.
Проверяется работа автоматики, обеспечивающая безопасность пользования.
Отслеживается температурный показатель нагреваемой воды.
Проводится проверка работоспособности термореле датчика тяги.
По завершении работ после первого запуска специалисты пломбируют систему, после чего агрегатом разрешено пользоваться.

Рис. 17 Работа с колонками

При установке газовой колонки в квартире руководствуются требованиями, основные из которых регламентированы в строительных правилах СП 42-101-2003. Монтаж нового агрегата или замену старого можно проводить самостоятельно или с помощью специалистов служб, осуществляющих гарантийное обслуживание, однако подача газа и ввод в эксплуатацию допускается только с разрешения работников газоснабжающей организации — при нарушении этого требования потребителя ожидают ощутимые финансовые санкции.

Правила обращения с газовым оборудованием

В чем опасность? Можно ли осуществить установку прибора самостоятельно? Во-первых, следует определить место установки, поскольку проблема не только в том, что громоздкое устройство подпортит дизайн любой комнаты в доме или в квартире. Во-вторых, главная опасность заключается в следующем – нагретая вода разрушает внутреннюю поверхность труб, происходят химические реакции, из-за которых может произойти взрыв.

С течением времени, кончено, были усовершенствованы функциональные параметры колонок, по технике безопасности они стали более пригодными к использованию. К примеру, больше нет необходимости подносить зажженную спичку к прибору, колонка изготовлена с применением пьез и зажигается сама. Встроенные датчики контролируют подключение газа и автоматическое его отключение. Также улучшилась конструкция приборов, их внешний вид не столь топорный, как в прежние времена. Однако опасность сохраняется, действующее вещество – газ, остается прежним.

Процедура установке колонки – рискованное дело. Ошибка может стоить жизни и здоровья обитателей помещения. Специально обученные люди, у которых есть лицензия на проведение этого характера работ должны будут осуществить подвод арматуры и газовых труб к обозначенному месту на кухне или в ванной. Чаще всего, после длительных раздумий о том, где установить газовую колонку, выбор падает в те части квартиры, где есть отверстия в стене или вытяжка .

Среднестатистический житель вряд ли справится с этой задачей, и пытаться проделать установку в одиночку нельзя, иначе можно подвергнуть опасности весь дом. Но любой человек, зная детали и этапы процесса, сможет контролировать выполнение работ. А в случае неполадок – сразу забить тревогу. Как правильно установить колонку?

Этапы установки:

Выбор места и проведение асбестовой трубы в заранее сделанное отверстие в стене (или вытяжку). К этой трубе будет крепиться прибор.
Создание вытяжной трубы при помощи гофры, которая присоединяется одним концом к отверстию колонки, другим – к асбестовой трубе.

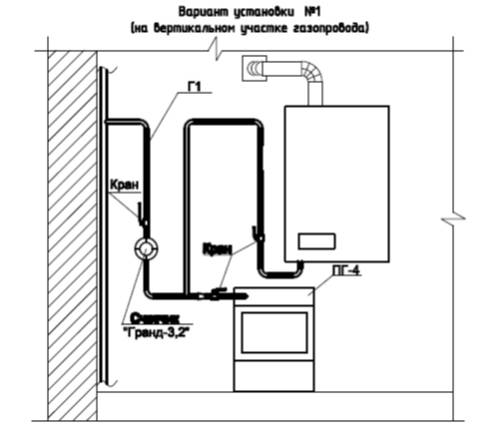

Для обеспечения газоснабжения мастер вставляет в имеющуюся газовую трубу проводник. Благодаря чему газ будет направлен к колонке. Потребуется выполнение сварочных работ или же газовый кран попросту прикручивается к тройнику (что проще сделать, но возрастает вероятность возникновения аварии в будущем).
Газовый кран и колонки следует соединить. Для этой цели нужно предварительно отметить места прохождения труб. Делается это путем создания дрелью отверстий в стене и закрепления их клипсами. Трубы обеспечивают подключение газа к колонке.
Тройник устанавливается также в водосточной трубе, для обеспечения поступления воды в колонку. Потребуются сварочные работы для создания отверстия в трубе, затем спаивания.

Функциональные характеристики и технические качества очень важны. Функционал зависит от качества сборки прибора, использованных материалов, их надежности и экологичности.

Технические возможности включают следующие параметры:

мощность системы нагрева;
работа горелок;
вывод продуктов горения;
контроль пламени.

Электрическая колонка включает розжиг самостоятельно в момент открытия крана для поступления горячей воды. Полуавтомат оснащен специальным фитилем, который необходимо всякий раз поджигать, если требуется горячая вода. Функция контроля или модуляции огня позволяет регулировать температуру воды, особенно если водозабор производится сразу в нескольких пунктах.

Колонки различаются по способу удаления продуктов горения на:

открытый дымоход:
турбокамеру.

Дымоход , имеющий открытую камеру сгорания, подключается к дымовому каналу. Турбокамера – более экологичный вариант, поскольку она оснащена закрытой камерой сгорания и коаксиальным каналом сгорания, через который продукты горения выводятся из помещения.

Прежде чем приступить к работе, необходимо перекрыть доступ газа. Основная газовая труба оснащена специальным краном, который крепко завинчивают, исключая возможность утечки. Гайка шланга также откручивается от газовой трубы при помощи специального инструмента.

Если нет нареканий к работе газовой колонки, установка считается завершенной. В дальнейшем следует строго соблюдать инструкцию по использованию системы и правила техники безопасности

В частности, очень важно оградить область вокруг плиты плохо воспламеняющимся материалом, в целях предосторожности

Демонтаж старого аппарата

Любая газовая колонка имеет ограниченный срок эксплуатации, после которого ее следует менять, если хозяин не хочет это делать самостоятельно, газораспределительная компания для обеспечения безопасности (особенно это касается многоквартирных домов) принудительно вынуждает собственника проводить эту процедуру, отключая подачу газа (ставится заглушка).

Поэтому многие пользователи меняют свои колонки на новые агрегаты, проводя демонтаж старого аппарата в следующем порядке:

Перекрывают подачу газа и холодной воды запорными кранами, снимают ручки и затем защитный кожух агрегата, отсоединяют от его верхней части патрубок дымохода.

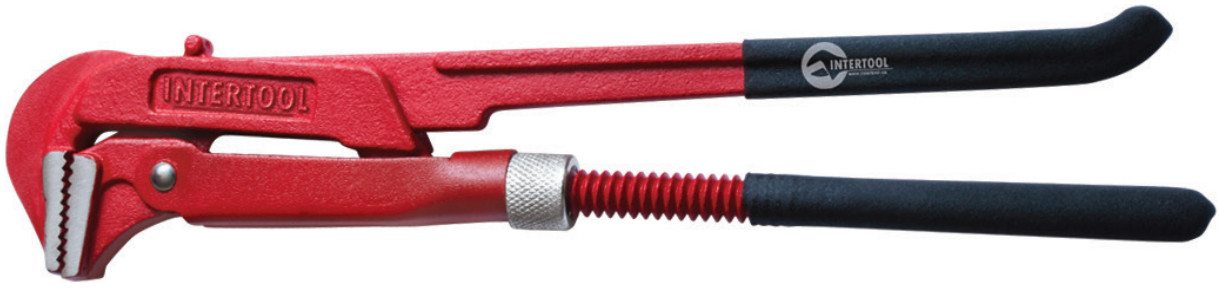

Разводным или гаечным ключом откручивают гибкие подводки газа, холодной и горячей воды, под водяные шланги ставят емкость для сбора вытекающей жидкости.
После отключения всех гибких подводок и дымоходной трубы колонку приподнимают и легко снимают с удерживающих крюков.

Рис. 16 Вид агрегата NEVA-4011 со снятой лицевой панелью

Установка газовой колонки в квартире: требования

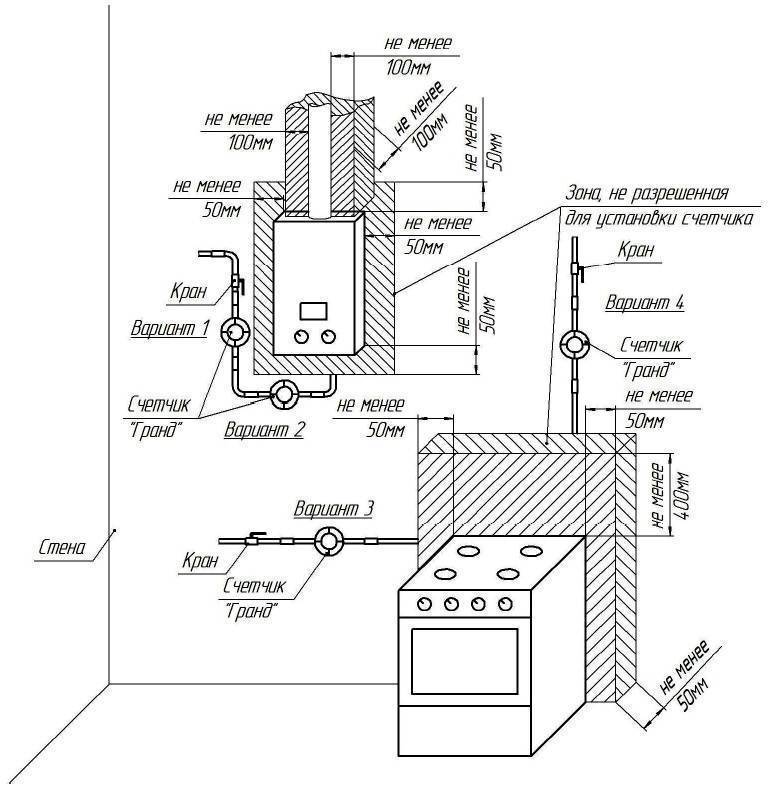

При выборе места для водонагревателя нужно руководствоваться нормативными документами:

СНиП 42-01-2002 “Газораспределительные системы”;
СП 42-101-2003 “Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб”.

Руководствуясь правилами, представленными в данной схеме, вы без труда подберете подходящее место для вашей газовой колонки.

Как правило, все устройства размещаются на кухне, так как только это помещение отвечает всем предписаниям СНиП. Требования к установке газовой колонки в частном доме аналогичны квартире.
Правда, исключаются некоторые документы, необходимые при оформлении разрешения на установку. Чтобы не перечитывать тонны скучных правил, приводим исчерпывающий список требований:

Стена, куда устанавливается колонка, должна быть выполнена из негорючих материалов.
Нельзя устанавливать колонку над газовой плитой или ближе 10 сантиметров к последней.
Запрещено устанавливать колонку в ванной или туалете.
Давление в трубопроводе с холодной водой не должно быть меньше 0,1 атмосферы.
В помещении должен находиться дымоход, диаметр которого должен быть не менее 12 см.
Высота потолка в комнате, где устанавливается колонка, не должна быть менее двух метров.
В помещении должно быть открывающееся окно или форточка.
Объем комнаты не может быть менее 7,5 кубометров.

ВАЖНО! “Душники” в квартирах не являются дымоходами.

Выбор модели газовой колонки

Как ни странно, но, прежде чем подавать документы в газовую службу, вам придется выбрать и даже купить газовую колонку.
Несмотря на относительную простоту конструкции, устройства разняться по качеству, надежности и простоте использования

Итак, если у вас не котел, а обычная колонка, то обращайте внимание на следующие параметры:

автоматическое, ручное или полуавтоматическое управление;
система поджигания горелок – от сети или от батарейки, автоматическая или ручная;
каким образом отводятся продукты сгорания.

Водонагреватели с закрытой камерой сгорания, в отличие от газовых колонок с открытой камерой сгорания, для поддержания огня используют кислород с улицы и не нуждаются в проветриваемых помещениях.

Полностью автоматическая колонка сама воспламеняет газ, регулирует температуру воды и прочее. Это оптимальный вариант, но довольно дорогой, поэтому большинство людей выбирают более доступные полуавтоматические модели.

Система розжига – также важная составляющая. Хотя сейчас и нет колонок, где нужно поджигать огонь спичкой, все же лучше выбирать модели, где установлены батарейки. Если вдруг выключат электричество, то вы не останетесь без горячей воды (как в случае с автоматическими моделями). Еще один вариант – полуавтоматический розжиг, тогда вы поджигаете газ с помощью кнопки самостоятельно. Советуем доплатить и взять вариант, где колонка срабатывает от включения крана для горячей воды.

Полезным дополнением устройства является функция модуляции пламени, которая способно поддерживать температуру воды на одном уровне, если горячая вода идет сразу на несколько источников.

Отвод продуктов сгорания в газовой колонке может осуществляться следующими способами:

с помощью закрытой камеры сгорания (его еще называют турбо);
с помощью дымохода (открытой камеры сгорания).

Выбор способа зависит от строения дома и некоторых других параметров. Уточняйте подробнее в газовой службе.

Как установить газовую колонку

Самостоятельная установка запрещена законом РФ, но так как представители газовой службы часто остаются неуловимы, то рекомендуем смонтировать устройство самостоятельно. Специалистов следует пригласить лишь для подключения шлангочки к газовой трубе и проверки всех соединений на герметичность.

Что нужно иметь при себе

Первым делом приготовьте все необходимые материалы и инструменты. Вам понадобятся:

новая газовая колонка;
трубы ПВХ для водопровода и металлопластиковые для газа;
фитинги;
краны – газовый и водопроводный (лучше использовать шаровые);
фильтры солевой и магнитный;
гофра или оцинкованная труба (если идет в комплекте с колонкой);
кран Маевского;
кольцо, чтобы сделать вход в дымоход;
газовый шланг (его длина зависит от расстояния между трубой и колонкой);
шланги для воды (длину также подбирайте в зависимости от расстояния);
дюбели и саморезы;
газовый ключ;
труборез;
набор гаечных ключей;
дрель;
уровень;
герметик, ФУМ-лента и пакля;
паяльная станция для труб.

В случае частного дома вам еще может потребоваться металлическая (асбестовая) труба для отвода дыма. Ее диаметр не должен быть меньше 120 мм, а высота два или более метра.

Убираем старое

Если у вас уже стоял водонагреватель, то, первым делом, нужно его демонтировать. Для этого:

Перекройте все газовые вентили.
С помощью газового ключа открутите фиксирующую гайку на шланге.
После снимите шланг с колонки. В том случае, если шланг новый и не имеет повреждений, то его можно использовать дальше. В противном случае, купите новый.
Теперь можно переходить к отключению устройства от водопровода. Перекройте воду (если есть кран около колонки, то достаточно перекрыть его, иначе придется закрыть доступ воде всей квартире).
Снимите соединительную трубу, находящуюся на выходе колонки и вытащите ее из дымохода.
Демонтируйте водонагреватель, сняв его с креплений.

Непосредственно монтаж

Установка газового водонагревателя происходит в несколько этапов. После выбора места нужно подготовить все коммуникации: водопровод, дымоход и газопровод. Все это должно находиться в непосредственной близости к будущей колонке, чтобы после монтажа последней вам осталось только подключить шлангочки к трубам.

Для подключения газа к газовой колонке обязательно вызовите специалистов специальной службы.

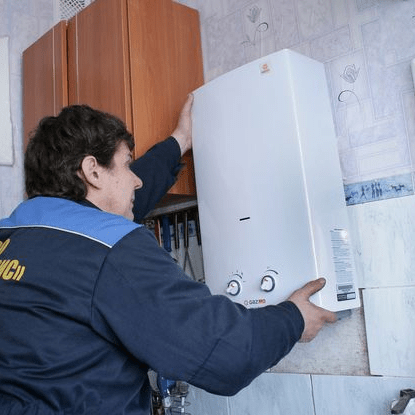

Итак, первым делом нужно разметить место для водонагревателя. Подвешиваю его на специальную планку, которая входит в комплект с устройством. Ту-то вам и понадобится дрель, дюбеля и саморезы. Лучше делать разметку с помощью уровня.
Сверлим отверстия, вбиваем дюбеля, прикладываем планку и прикручиваем ее к стене саморезами.
Следующим делом нужно подключить водонагреватель к дымоходу. Делается это с помощью гофры или металлической трубы. Установить последнюю несложно. Трубу нужно одеть на патрубок (а рукав еще и затянуть хомутом) колонки. Другой конец вставляется в дымоход и замазывается цементом (можно и асбестом). Но не забывайте, что горизонтальный участок трубы не может превышать 6 м и нельзя делать более 3 изгибов гофры.
Теперь можно переходить к подключению колонки к водопроводу. Как говорилось ранее, монтаж труб и разветвления лучше сделать заранее. При этом не всегда хорошим вариантом является врезка в ближайшую линию (если напор в ней слабый, врезайтесь непосредственно в главную трубу, идущую на квартиру). Обязательно установите на новую ветку, идущую к водонагревателю, кран, чтобы можно было производить ремонт колонки или её замену, не выключая воду во всей квартире или доме
. Для проведения трубопровода вам понадобятся металлопластиковые трубы и паяльник, также кран, муфты.
После окончания работ с трубопроводом горячей и холодной линии, вам остается лишь подключить шланги к соответствующим выходу и входу в колонку и к трубам.

Так выглядит дымоход, выполненных из гофры. Кольцо имеет сугубо эстетическое значение.

На этом ваша работа завершена. Подключение к газовой трубе осуществляется специалистами соответствующей службы. На вход в колонку также ставится шаровой кран, все соединения герметизируются а затем проверяются на утечки.

Подготовка

После того, как все необходимые документы окажутся у вас на руках, можно переходить к подготовительным шагам, которыми не следует пренебрегать даже в случае простой замены оборудования, а не только установки колонки с нуля.

План-схема

Как правило, газовые колонки размещаются на кухне, и уже оттуда подают горячую воду в мойку, расположенную в соседнем помещении ванну и другие возможные точки водоразбора. И чтобы лучше сориентироваться при монтаже оборудования и всех вспомогательных элементов, лучше заранее набросать на бумаге или в графическом редакторе примерный чертёж места установки:

Также вам понадобится и схема подключения водонагревателя к коммуникациям, которая может выглядеть так:

Коммуникации

Теперь проверяем состояние коммуникаций, если речь идёт об установке новой колонки вместо старой, и подводим их, если работы выполняются с нуля:

Труба, ведущая к дымоходу
, должна быть выполнена из нержавейки или оцинкованной стали толщиной не менее одного миллиметра, что указано в нормативном документе ГСН В.2.5-20-2001;
Газовый кран монтируется поближе к водонагревателю
. При этом он должен обязательно быть с жёлтой ручкой согласно СНиПу 2.04.08-87;

Подвод холодной воды
реализуется от стояка при помощи отдельной трубы, обустроенной механическим фильтром;
Для вывода горячей воды лучше всего использовать медную трубку или гофрированную нержавейку с сечением 15 мм;
Место установки, а точнее стену, на которую будет вешаться прибор, следует оббить сначала базальтовым теплоизоляционным картоном, а затем миллиметровым листом оцинковки. Это полностью исключит возможность возникновения пожароопасной ситуации.

Ещё один нюанс, который нужно учитывать перед тем, как подключить газовую колонку: объём помещения, в котором она размещается, должен превосходить 8 м3.

Инструменты и материалы

Для осуществления монтажа газовой колонки потребуются следующие материалы и инструменты:

Труба из поливинилхлорида
для подключения аппарата к водопроводу;
«Американки»;
Труборез
;
Трубный паяльник
;
Металлопластиковая труба
для подключения аппарата к газопроводу;
Газовые краны
;
Фильтры
солевого и магнитного типов;
Кран Маевского
;
Водопроводный кран
;
Набор гаечных ключей, включая трубный
;

Перфоратор
;
Шуруповёрт
;
Саморезы с дюбелями
.

Как получить разрешение на использования газовой колонки

Все что касается газоснабжения, регулируется Федеральным законом “О газоснабжении в РФ” №99-Ф3, действующим от 31.03.99. Так как газ является источником повышенной опасности, то и требования к установке любых газовых приборов особые.

Важно! Если вы собираетесь устанавливать колонку вместо другой модели, то вам не придется снова получать разрешение в газовой службе. В таком случае требования относятся к самой колонке

Техника должна быть допущена к установке органами газовой службы и сертифицирована.

Итак, последовательность ваших действий:

Первым делом вам нужно пойти в ЖЭК и взять заверенные копии схем и планов систем водоснабжения, газоснабжения и дымоходов.
Далее направляйтесь в пожарную инспекцию за акт о техническом состоянии дымохода.
Закажите проект об установке газовой колонки (чаще всего этим занимается газовая служба, услуга платная).
Если вы живете в многоэтажном доме, то потребуется разрешение от городской администрации на переоборудование квартиры.
После сбора документов и приобретения колонки, направляйтесь со всеми документами, паспортом на устройство и бумагами на жилье в газовую службу для подачи заявления на установку.

Если все в порядке, то в кратчайшие сроки сотрудники газовой службы придут к вам для установки колонки.

Если для установки колонки необходимо проводить отдельную линию, то документов и времени понадобится еще больше. За подробностями и нюансами оформления обращайтесь в газовую службу.

Способы как правильно подключить газовую колонку
