Как подключить духовой шкаф к электричеству самостоятельно

Подключение кабеля к духовому шкафу

Если вы подсоединяете духовой шкаф к электросети, то очень важно соблюдать все требования, которые указаны в паспорте устройства. Касаемо подключения электрической духовки, следует сказать, что тут важно учесть состояние сети, а также убедиться в отсутствии скачков напряжения тока

Так как, в противном случае, вы рискуете распрощаться с вашим устройством.

К сети 220 В

Задаётесь вопросом, какой автомат ставить на духовку? Запомните, что важно соблюдать соотношение мощности и наличие безопасности функционирования устройств. Подключение к сети 220 В должно производиться только при наличии трёхконтактной вилки, а также при наличии заземления

Также стоит помнить о том, что при подсоединении духовки к сети должно быть три перемычки.

К сети 380 В

Если нет вилки, но вы желаете подключить кухонную технику к сети в 380 В, вам не надо подсоединять её самостоятельно. В Москве есть много квалифицированных специалистов, которые помогут вам выполнить подключение вилки к духовому шкафу.

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству. Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя). Ставите на место рамку или декоративную крышку

Ставите на место рамку или декоративную крышку.

Требования к электропроводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда

Однако современные требования иные, поэтому понадобится прокладка нового кабеля. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения). Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения). Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Используйте адаптер с заземлением для подключения духового шкафа без заземления

Если у вас в доме или квартире розетка для подключения духового шкафа не имеет заземления, то это может представлять определенные риски для безопасности. Однако, существует решение — использование адаптера с заземлением.

Адаптер с заземлением представляет собой устройство, которое позволяет подключить электроприборы, такие как духовой шкаф, к розетке без заземления, обеспечивая при этом безопасность использования.

Для подключения духового шкафа с помощью адаптера с заземлением необходимо выполнить следующие шаги:

• Шаг 1: Приобретите адаптер с заземлением. Убедитесь, что адаптер соответствует стандартам безопасности и имеет необходимые сертификаты качества.

• Шаг 2: Проверьте, что духовой шкаф и адаптер выключены из сети. Выньте вилку адаптера и отправьте провод в отдел соединений.

• Шаг 3: Откройте заднюю крышку духового шкафа, чтобы получить доступ к внутренней части. Найдите клеммы для подключения заземления. Они обычно помечены символом «З».

• Шаг 4: Подсоедините провод адаптера с заземлением к клеммам заземления внутри духового шкафа. Убедитесь в надежности и качественном соединении проводов.

• Шаг 5: Закройте заднюю крышку духового шкафа и убедитесь, что она надежно закреплена.

• Шаг 6: Вставьте вилку адаптера с заземлением в розетку без заземления. Включите духовой шкаф в сеть.

Подключение духового шкафа с использованием адаптера с заземлением обеспечит безопасность его работы и защиту от электрического удара

Однако, всегда следует обращаться к профессионалам и соблюдать меры предосторожности при работе с электричеством

Подключение

Особое внимание нужно уделить электропроводке , в том случае если устанавливаемый духовой шкаф электрический. Сечение провода должно соответствовать мощности устройства. Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку

Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку.

При выборе второго способа подключения, вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф, нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши. Встраиваемый электрический духовой шкаф готов к эксплуатации!

При помощи гибкого газового шланга он подсоединит духовку к газовой трубе. В таком случае устройство устанавливается не менее чем в 1,2 метра от источника газа. Но и здесь не обойтись без электричества, ведь без него не будет работать поджиг и освещение.

Неважно, от какого источника питания работает устройство, перед первым применением его следует прокалить в течение получаса. Затем, после окончательного остывания, вымыть все стенки прибора и вытереть влажной тканью

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

На кухне такая вещь, как духовка выручает хозяек, когда они хотят приготовить что-нибудь вкусненькое. Но любая техника требует установки. Но как установить правильно духовой шкаф самостоятельно? Для этого нужно его установить и подключить к газу или электричеству.

Так называемые «духовки» бывают двух видов. Первый из них – автономные или независимые духовые шкафы. Их функционирование зависит только от них самих и не от чего больше. Второй вариант – не автономные. Такой вид духовых шкафов, электрически связываться с основной варочной панелью. В этом случае снизу располагается духовка, а сверху варочная плита. Установка встраиваемого духового шкафа своими руками не отличается ничем принципиальным от установки обычной духовки.

Установка духового шкафа своими руками начинается с того, что освобождается и выравнивается то место, где будет располагаться духовка.

Так же следует отметить, что между духовым шкафом и просто любой варочной поверхностью и стеной должна существовать воздушная прослойка. Не секрет, что при контакте с высокими температурами близкое расположение стены и мебели никакого полезного воздействия на ваш интерьер не окажет. В среднем толщина зазора должна составлять: от задней стены – 4 см, от соседних шкафов -0,5 см, от пола – 8-9 см.

Как известно, духовой шкаф может работать как на газу, так и за счет электричества. В первом случае необходимо обеспечить систему газоснабжения и не нарушить ее целостность. Рекомендовано располагать газовый шкаф на расстоянии 1,2 метров от непосредственного источника газа.

Второй вариант – шкаф электрический. В плане самостоятельной установки он более простой, так как электрическую духовку проще подключить к электросети. Как подключить духовой шкаф к электричеству? Розетку, куда подсоединяются провода, лучше всего располагать на расстоянии не ниже, чем 10 см от пола. Розетка должна выдержать силу тока не менее 40 амперам.

Подключить духовой шкаф своими руками к газовой магистрали с помощью гибкого шланга. Соблюдается основательная герметизация мест соединения специального крана и выходного штуцера. Следует учесть, что такую работу рекомендуется выполнять сотрудникам газовой службы. Более того, без их личного вмешательства не разрешено подключение духового шкафа в газовую магистраль.

• Оборудование установить и закрепить. В линию поставки газа вкручивается до самого упора соединительная часть трубопровода. Делается это с помощью специального газового ключа для работы с трубами.
• Расширяющий конец трубы подкручивается к смонтированному трубопроводу. Другой же конец присоединяется к выпускному клапану, расположенному в стенке.
• С помощью ключа каждый из концов трубы закручивается и затягивается.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов

Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности

Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя

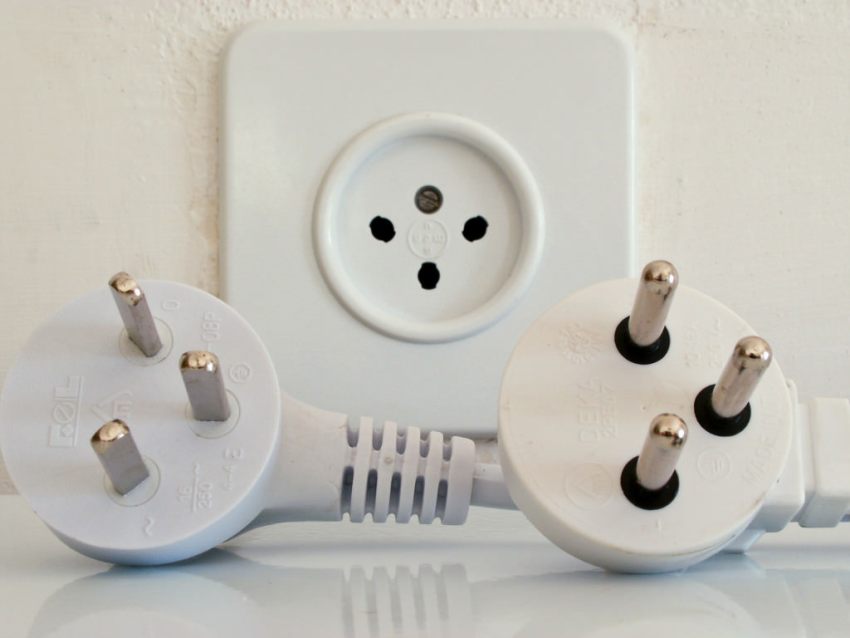

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы. Во внимание принимают следующие факторы:

Во внимание принимают следующие факторы:

1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Подготовьте необходимые материалы и инструменты

Перед тем как приступить к подключению духового шкафа, необходимо подготовить следующие материалы и инструменты:

• Духовой шкаф, способный работать от напряжения 380 вольт;
• Кабель сечением 4 мм², предназначенный для подключения духового шкафа;
• Однофазную розетку на 380 вольт;
• Розетку и выключатель с соответствующими параметрами;
• Заглушку или клеммник для нейтрали;
• Отвертку с изолированной ручкой;
• Клещи для обжима проводов или ножницы для обрезки проводов;
• Зажимы для кабеля;
• Изоленту.

Убедитесь в наличии всех необходимых материалов и инструментов перед тем, как приступить к подключению духового шкафа. Это позволит выполнить работу более эффективно и безопасно.

Мощность электрического духового шкафа и варочной панели

Первое и самое важное, что нужно узнать для грамотного производства данных работ – это мощность подключаемых приборов. Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок

Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт)

Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок. Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт).

Максимальная мощность электроприборов всегда указана на самом устройстве, на его упаковке и в инструкции по эксплуатации. Так для духового шкафа, в зависимости от его типа, модели  и наличии дополнительных функций максимальная мощность варьируется от 2,5 кВт до 4 кВт, для варочной панели это значение может принимать от 6 кВт до 9 кВт.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
2. На L-3 ставим фазу C.
3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

ПРОЦЕСС ПОДКЛЮЧЕНИЯ ДУХОВКИ К ЭЛЕКТРОСЕТИ

Следующим этапом установки духовки будет непосредственно подключение к электросети. Допустим, мощность духовки составляет чуть более 3000 Вт. Для подключения устройства потребуются следующие инструменты:

1. Кабель (медный, трехжильный).
2. Дифавтомат на 32 ампера (для защиты проводки от внезапной перегрузки и выхода из строя).
3. Вилка и розетка на 32 ампера.
4. Соединительный провод ПВС 3*6.

ВАЖНО! Подключение духовки к электросети в обязательном порядке производится исключительно через мощную розетку на 32 ампера. Для подключения духовки необходимо подсоединить соединительный провод

Делается это в несколько шагов:

Для подключения духовки необходимо подсоединить соединительный провод. Делается это в несколько шагов:

Шаг 1. Открутите защитную панель.

Шаг 2. Проведите провод к контактам через специальное отверстие.

Шаг 3. Удалите защитную изоляцию с жил провода, выполните прессовку наконечников НШВ.

Шаг 4. Для подключения фазную коричневую жилу заведите под клемму с буквой L, нулевую синюю жилу — под клемму с буквой N.

Шаг 5. Оставшуюся жилу подсоедините под винт клеммы с обозначением заземления.

Обратите внимание, что если вы не видите никаких обозначений клемм, то следует внимательно изучить прилагаемую инструкцию, с большой вероятностью про этот момент там подробно расписано. Шаг 6

Зафиксируйте хомут и закройте защитной крышкой

Шаг 6. Зафиксируйте хомут и закройте защитной крышкой.

Шаг 7. Проверьте работоспособность духового шкафа.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
