Как правильно выбрать бойлер
Прежде всего, нужно определиться со своими потребностями, а именно:
- с местом установки;
- формой бойлера (вертикальный или горизонтальный);
- объемом (сколько горячей воды вам понадобится);
- типом водонагревателя (проточный или накопительный).
Также следует взять во внимание количество человек в семье. Чем больше семья, тем больше требуемый объем бойлера. Также следует учесть цель установки: если вам необходим бойлер для кухни, то можно ограничиться небольшим объемом 10–15 л или 30 л
Если он нужен в душевой или ванной, то объем должен быть не менее 80–100 литров
Также следует учесть цель установки: если вам необходим бойлер для кухни, то можно ограничиться небольшим объемом 10–15 л или 30 л. Если он нужен в душевой или ванной, то объем должен быть не менее 80–100 литров.

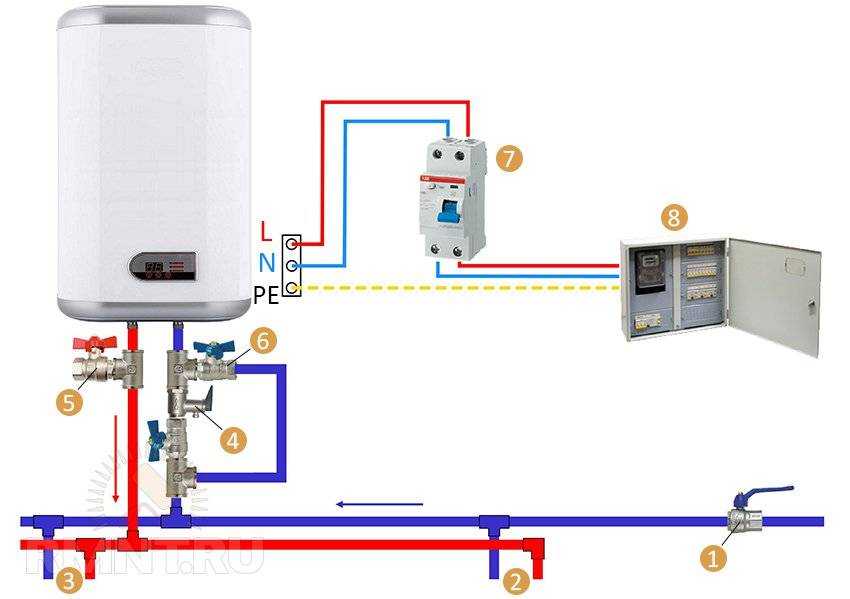

Подключение накопительного бойлера
На что обращать внимание при выборе:
Форма корпуса. Именно от этого зависит цена. Круглые бойлеры стоят дешевле, но занимают больше места. Агрегаты прямоугольной формы дороже, но они более компактны и удобны. Материал корпуса — стальной или пластиковый. Цветовая гамма. Материал, из которого выполнен бак. Таким материалом может быть эмалированная или нержавеющая сталь. Баки из нержавеющей стали лучше сопротивляется коррозии, но в то же время большое значение имеет качество швов, так как в местах сварки даже нержавеющая сталь может подвергаться коррозии. Тип ТЭНа (сухой или мокрый). Устройства с сухим ТЭНом стоят дороже, но мокрый ТЭН имеет ряд существенных недостатков, так как работает по принципу кипятильника. Как на ТЭНе, так и на внутренней поверхности бака быстро образуется накипь, что приводит к перегреву и увеличению расхода электроэнергии и уменьшению срока службы. Гарантийная поддержка
На это следует обратить особое внимание, так как предоставление длительной гарантии может быть залогом высокого качества. Если гарантии нет, то лучше воздержаться от покупки — скорее всего изделие бракованное
Цена
Не стоит покупать слишком дешевый водонагреватель, есть большая вероятность того, что он будет некачественным и прослужит недолго. Массивность. Качественное изделие весит довольно много. Это значит, что сталь, из которой выполнен бак, достаточно толстая, соответственно, изделие качественное и прослужит долго.
Готовимся к подключению электрического бойлера
Перед тем как подсоединить бойлер необходимо внимательно прочитать инструкцию, сосредоточив внимание на соблюдении правил безопасности
Важно выбрать хорошее место для его установки. В продаже есть бойлеры с верхней и нижней подводкой. Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной)
Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки
Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки
В продаже есть бойлеры с верхней и нижней подводкой. Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки.
Если предстоит вешать навесной прибор, делать это надо на очень прочную стену, так как его вес после наполнения несколькими десятками литров воды существенно увеличится. Перед подсоединением обязательно проверить в каком состоянии находятся, трубы, стояки, проводка, сравнить ее характеристики с требованиями изготовителя. Правильно выбранное месторасположение упрощает установку и дальнейшее обслуживание техники.
При подключении важно соблюдать правила безопасности
Монтаж проточного водонагревателя
Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.
С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.
Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.
Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.
После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.
На этом монтаж будет завершенным. Ниже представлены примеры работ.
Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.
Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.
Инфракрасные теплые полы электрические под ламинат и плитку на бетонный и деревянный пол, плюсы и минусы, как выбрать, монтаж своими руками
Рассмотрим первый случай.
Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.
Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.
Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.
Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.
Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.
Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.
Если же отдельного вывода в системе обеспечения нет, то придется его сделать.
Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.
Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.
Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.
При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.
Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.
Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.
После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.
Далее прибор включается в розетку и проверяется работоспособность системы.

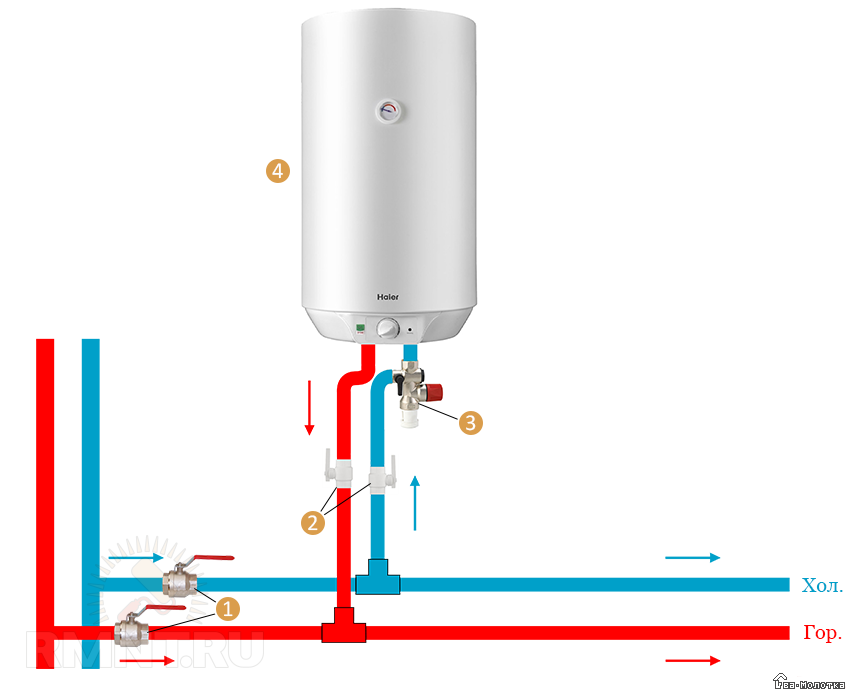

Второй случай.
Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.
Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.
Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.
При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.
Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.
Схемы подключения своими руками
Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.
К емкости с водой
Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.
Также используется поплавок для отслеживания уровня жидкости.
Соединительная трубка должна обладать запорным вентилем.
Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.
Правила:
- Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
- Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.
К водопроводу
Советы перед установкой:
- Используйте только оригинальные детали, рекомендованные поставщиком.
- Не включайте устройство без воды, он может сгореть.
- Жидкость из бойлера пить нельзя.
Этапы подключения:
- Определить тип водопровода.
- Прикрепить устройство к стене.
- Подключить согласно правилам и схемам, представленным ниже.
Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.
Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.
Из металла
Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.
Инструкция:
- Зачистить место соединения, удалить старую краску и грязь.
- Соединить хомут и трубу, используем прокладку для уплотнения.
- Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
- Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
- Установить краны.
- Подключиться к кранам и бойлеру.
Из полипропилена
Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.
Инструкция:
- Сделать разрез в трубах, припаять тройники.
- Отверстия тройников спаять с трубами для нагревателя.
- Подключить к агрегату через оконечную муфту и кран.
Из металлопластика
Современный материал, прочный и легкий. Возможность простого открытого монтажа.
Инструкция:
- Разрезать трубу, подсоединить тройники.
- Сформировать отведение к водогрею.
- Подключиться к нему.
Установка проточного водонагревателя
Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.
Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.
Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.
Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.
Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.
ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду
Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.
Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.
Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.
Проточный водонагреватель: подключение и использование
Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.
Подключение проточного водонагревателя к электросети
Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.
Имеют место несколько обстоятельств, на которые следует обращать внимание:
- выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
- подбор автоматического выключателя для сети питания водонагревателя;
- подбор розетки, если она используется.
- заземление.
При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.
Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.
Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:
- для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
- для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
- для более мощных агрегатов следует использовать прибор до 25 А.
Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.
Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.
Схемы подключения различных видов бойлеров
Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.

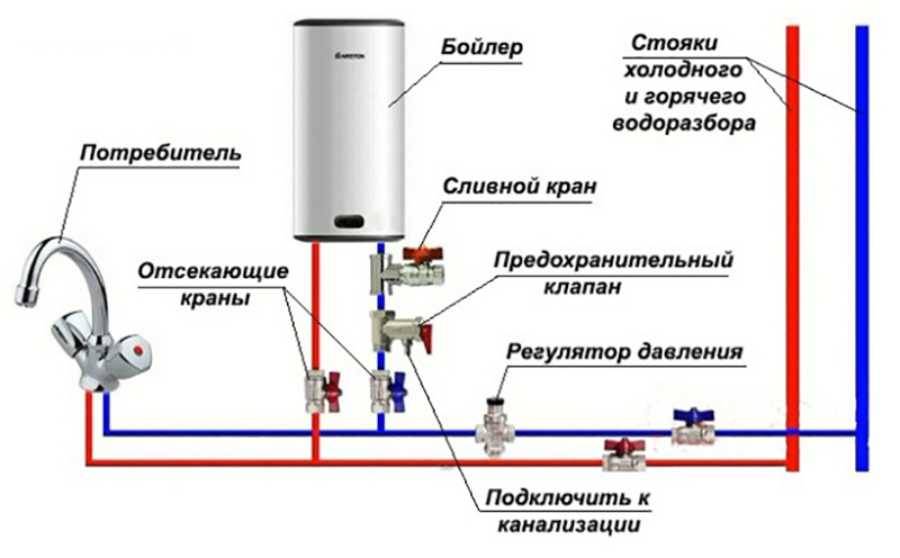

Подключение накопительного водонагревателя к водопроводу — схема
В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.
Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:
- рулетка и уровень;
- перфоратор и насадки;
- щипцы и кусачки;
- разводной и гаечный ключи;
- тройники и запорная арматура;
- трубы для горячего водовода;
- фитинги для соединения с водопроводной системой;
- ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
- гибкие соединительные шланги;
- 2-3 запорных крана.
Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.

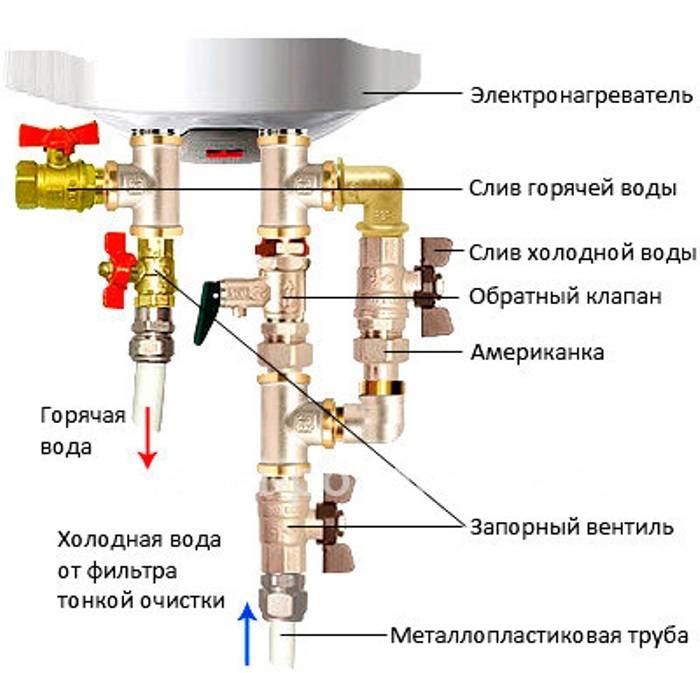

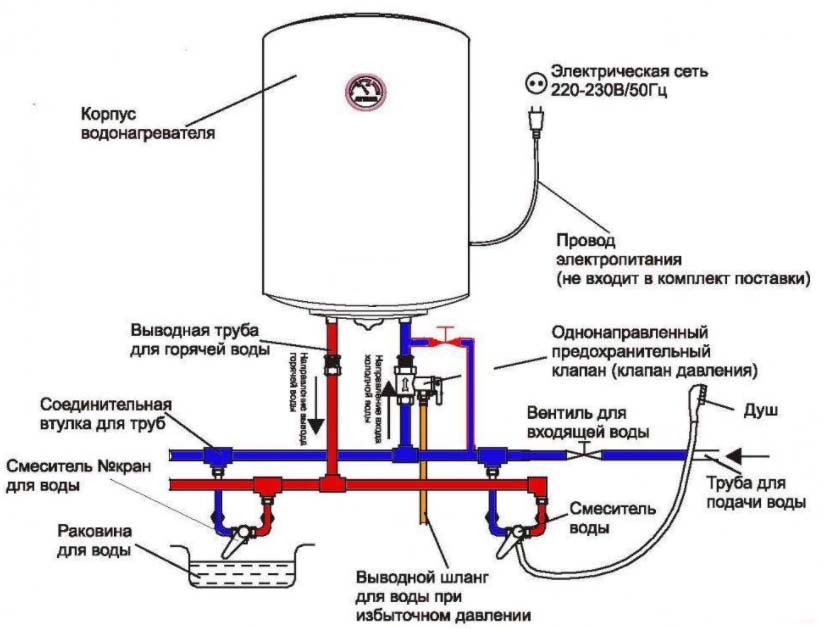

Схема подключения накопительного водонагревателя

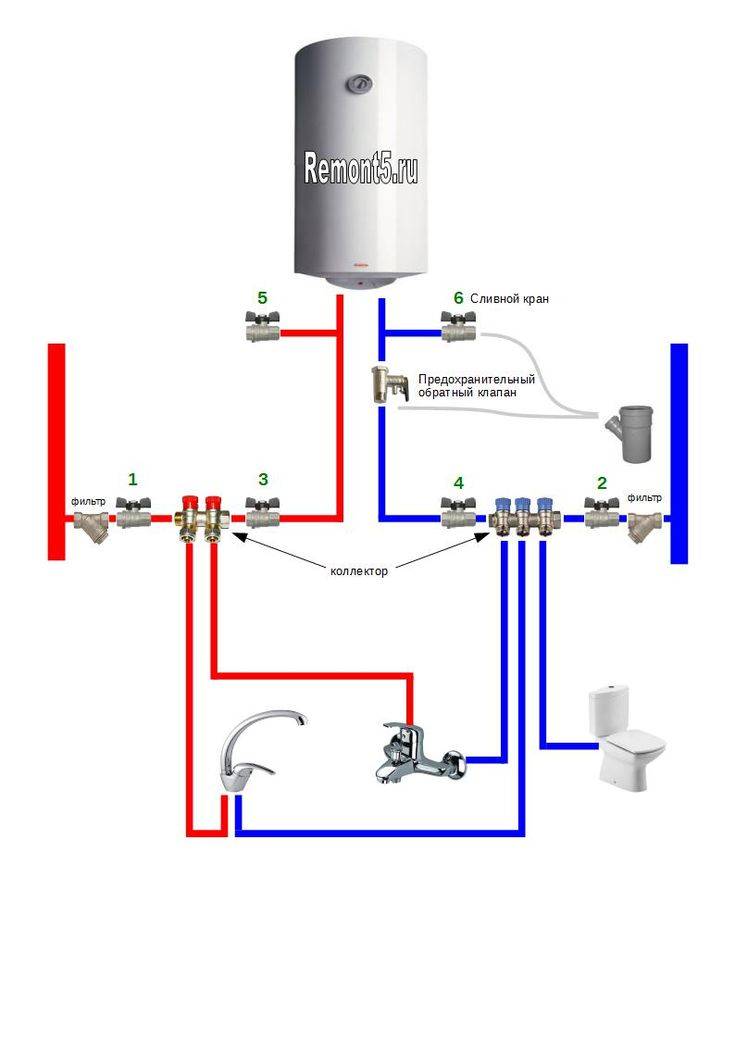

Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.
Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.
Установка и подключение проточных водонагревателей
Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.
Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:
- перфоратор с оснасткой или дрель-шуруповерт;
- обжимной инструмент (стриппер) и плоскогубцы;
- рожковые и разводной ключи;
- отвертка и молоток;
- устройство защитного отключения с подходящими характеристиками;
- металлопластиковая труба;
- тройник;
- ФУМ-лента;
- розетка с заземлением.
Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.
Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.
Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.
Подключение газовой колонки
Домашние мастера должны знать о том, что все работы, связанные с монтажом газового оборудования, могут выполнять только работники газовой службы (Горгаз), имеющие специальный допуск. Информация по данной теме не может быть инструкцией по монтажу газовой колонки своими руками.
Даже если хозяин проявит самостоятельность и сам правильно установит газовый водонагреватель, неприятностей от газовой службы ему не избежать, вплоть до наложения штрафных санкций.
В 60-е годы прошлого века в СССР осуществлялось массовое строительство панельных пятиэтажек, так называемых «хрущёвок». Как правило, эти дома были газифицированы, и в каждой квартире устанавливалась газовая колонка. Со временем газовые водонагреватели устарели и их стали заменять новыми современными газовыми колонками.
Монтаж нового оборудования на место, где была старая колонка довольно прост. Газовая и водопроводная труба практически не меняют своего положения, за исключением некоторой корректировки их подводки к патрубкам нового водонагревателя. Из инструментов может понадобится перфоратор для установки новых кронштейнов, гаечные и трубный ключи.
Новую колонку навешивают на кронштейны. Используя муфты, сгоны и прокладки, к патрубкам бойлера подсоединяют газовую трубу и водопровод. Гибким шлангом подсоединяют выпускную трубу горячей воды к водоразборному крану. Вытяжную трубу соединяют с выходным отверстием колонки.
После того, как все соединения будут выполнены, производят пробный запуск. Во время первого включения проверяют тягу в вытяжке, отсутствие утечки воды и газа. При обнаружении нарушений аппарат выключают и ликвидируют нарушения.
Схемы подключения различных видов бойлеров
Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.
Подключение накопительного водонагревателя к водопроводу — схема
В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.
Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:
- рулетка и уровень;
- перфоратор и насадки;
- щипцы и кусачки;
- разводной и гаечный ключи;
- тройники и запорная арматура;
- трубы для горячего водовода;
- фитинги для соединения с водопроводной системой;
- ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
- гибкие соединительные шланги;
- 2-3 запорных крана.
Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.
Схема подключения накопительного водонагревателя
Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.
Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.
Установка и подключение проточных водонагревателей
Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.
Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:
- перфоратор с оснасткой или дрель-шуруповерт;
- обжимной инструмент (стриппер) и плоскогубцы;
- рожковые и разводной ключи;
- отвертка и молоток;
- устройство защитного отключения с подходящими характеристиками;
- металлопластиковая труба;
- тройник;
- ФУМ-лента;
- розетка с заземлением.
Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.
Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.
Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.
Водонагреватель и автономное водоснабжение
Автономное водоснабжение зачастую бывает гравитационным, то есть источником воды служит установленный на чердаке бак, в который вода закачивается при помощи насоса.
- Если менее 2 м: сразу к выходному штуцеру бака прикручивается тройник, отводы которого соединяются трубами со смесителем и входным патрубком водонагревателя.
- Более 2 м: тройник для раздачи воды на бойлер и смеситель устанавливают ниже уровня бойлера, прокладывая к нему (тройнику) от бака трубу.
Первая схема отличается от второй и наличием предохранительного клапана, который устанавливается на выходной (горячей) трубе водонагревателя.
Монтаж накопительного водонагревателя своими руками
Перед тем, как приступить к подключению водонагревателя, следует выбрать место, где будет располагаться бойлерная установка. Сама конструкция весит немного, но когда набирается вода, то вес значительно возрастает. Если вы решили приобрести установку объемом свыше 80 литров, то лучше монтировать его на несущих стенах — другие попросту не выдержат. В случае покупки стандартного, не слишком большого, то, как правило, из-за габаритов и желания сократить расстояние между самим устройством и трубами мест для монтажа бойлера в квартире остаётся совсем немного — в туалете, ванной и под кухонной раковиной. Тогда их и проще спрятать, и легче подключить, несмотря на то, что установка водонагревателя своими руками — дело непростое. Вторым пунктом в списке идёт подготовка всех инструментов и закупка недостающих, если нужного размера шланга или отвёртки не найдётся.
Что понадобится для установки накопительного водонагревателя:
- Перфоратор;
- Плоскогубцы и отвёртка;
- Крюки или планка с анкерными болтами;
- Клапан с предохранителем;
- Два прочных и гибких шланга;
- Три крана Ду 15;
- ПВС-кабель 3х25;
- Дифавтомат на 16 А;
- ФУМ-лента;
- Устройство накопительного водонагревателя.
Зачастую установка бойлера своими руками происходит либо на крюки, которые крепятся к стене, либо на планку, установленную на анкерных болтах. При монтаже накопительного водонагревателя стоит учитывать, что от стен и углов до стенок бойлера должны оставаться зазоры минимум в 2 сантиметра, а крышка — свободно сниматься, если придется чинить. Измерьте размеры своего устройства и с помощью шаблона, отметьте на стене точки, куда будут вкручены болты. Проверьте уровнем, находятся ли они прямо относительно горизонтали пола.
Вставьте в дырки крюки с дюбелями и закрутите или проденьте шурупы через планку. Осталось только повесить и разобраться, как правильно подключить бойлер к водопроводу и электричеству.
Подключение накопительного бойлера к водопроводу
Когда вопрос с тем, как установить бойлер закрыт, пора переходить к налаживанию работы. Схема подключения накопительного водонагревателя к водопроводу выглядит примерно так:
Как видите, схема обвязки бойлера довольно непростая. Соединения между основными трубами и бойлером можно сделать из металлопластиковых или гибких трубок.
Второй вариант значительно проще:
- Закрутите на трубку с холодной водой, идущей от бойлера, подходящий по размеру тройник;
- Подключите к отводу внизу клапан с предохранителем так, чтобы стрелка указывала в сторону бойлера;
- К боковому отводу прикрепите шаровой кран. Его используют для удобства при сливе воды;
- Все стыки лучше дополнительно закрепить ФУМ-лентой;
- На кран, от которого будет поступать холодная вода, так же наденьте тройник и шаровой кран;
- Соедините этот кран с клапаном гибкой подводкой, поставьте под них резиновые прокладки для прочности;
- Повторите те же действия с горячим водоснабжением; дополнительно закрепите соединения, затянув их ключом.
Если вы не можете поставить тройники на стояках, то подключите бойлер сразу через смеситель. Тогда тройник придется крепить на штуцеры горячей и холодной воды, а после трубками соединять с бойлерной установкой.
На кран с предохранителем установите змеевик, чтобы с него капала вода при нагревании и выведите её в канализацию или, в случае, когда бойлер стоит над ванной, в сливное отверстие.
Как подключить накопительный водонагреватель к сети
Если у вашей модели обнаружился готовый кабель, то подключение бойлера будет состоять только из включения в розетку. Переходники при этом лучше не использовать — напряжение будет очень высоким и сторонние кабели могут не справиться и стать причиной пожара. В остальных ситуациях придётся подключать бойлерной установки к электричеству самостоятельно. Если кабеля в комплекте к устройству нет, то используйте трёхжильный провод, лучше сечением в 2.5 мм² и подключайтесь напрямую от электрощитка.
Проложите кабель от электрощитка к водонагревателю и подключите его через дифавтомат. Затем соедините провода с клеммами на бойлере: фазу к L, нулевой к N, заземленный к PE. Всё готово. Теперь осталось сделать запуск на пробу и наслаждаться тёплой водой круглый год.
Как правильно запустить?
- Налейте в бак воды и закройте кран ГВС;
- Теперь откройте входные и выходные вентили на трубках рядом с бойлером и кран в ванной или на кухне;
- Дождитесь пока из него не потечёт ровная струя, проверьте всё трубки и соединения на наличие протечек и можете выключать;
- Подключите прибор к электричеству или к дифавтомату и начните процесс нагревания воды при помощи кнопок на передней панели.
Заключение
Согласно правилам электрической безопасности, категорически запрещено подключение бойлера к металлическому водопроводу через металлизированные шланги или напрямую. Если не сработает защитная система, на корпус бака пробьет фаза, по системе водопроводных коммуникаций распространится напряжение опасное для жизни. Неграмотное подключение приведет к преждевременному выходу техники из строя, спровоцирует протечки и другие проблемы. Любое отступление от правил после эксплуатации бойлера может привести к серьезным последствиям.
ТОП-10 лучших накопительных водонагревателей
Заключение
Согласно правилам электрической безопасности, категорически запрещено подключение бойлера к металлическому водопроводу через металлизированные шланги или напрямую. Если не сработает защитная система, на корпус бака пробьет фаза, по системе водопроводных коммуникаций распространится напряжение опасное для жизни. Неграмотное подключение приведет к преждевременному выходу техники из строя, спровоцирует протечки и другие проблемы. Любое отступление от правил после эксплуатации бойлера может привести к серьезным последствиям.
ТОП-10 лучших накопительных водонагревателей
