Как подключить бойлер (водонагреватель) косвенного нагрева

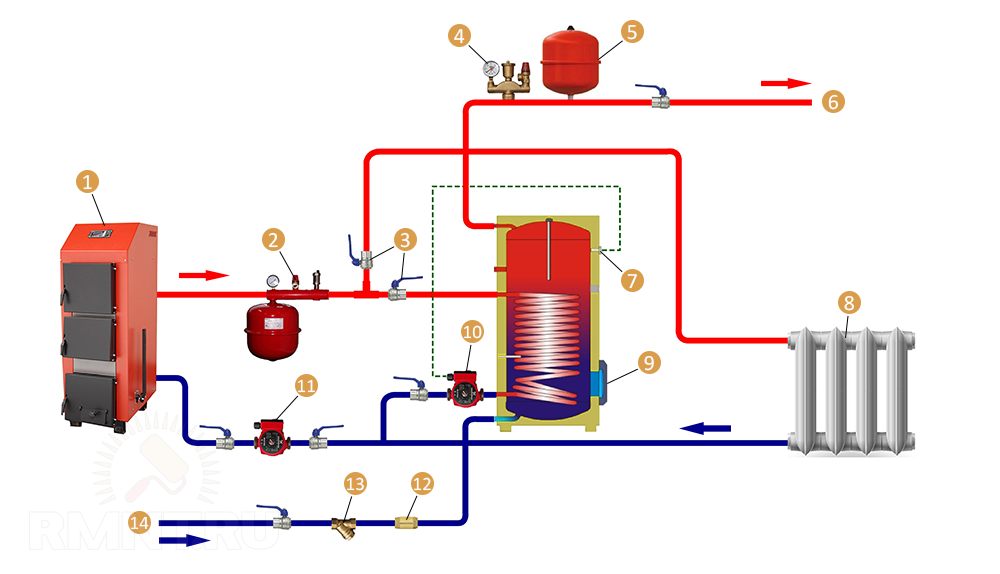

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Арматура для обвязки БКН

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвратить гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

• Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
• Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
• Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
• Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Материал труб для обвязки БКН

• Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
• Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Варианты обвязки бойлера косвенного нагрева

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

• быстрый нагрев ГВС;
• экономия при постоянном использовании бойлера;
• возможность автоматизации нагрева воды.

Обвязка в самотёчной системе

Монтаж рециркуляции ГВС с БКН

• снижение температуры нагрева ГВС;
• увеличение расходов на топливо;
• энергозависимость.

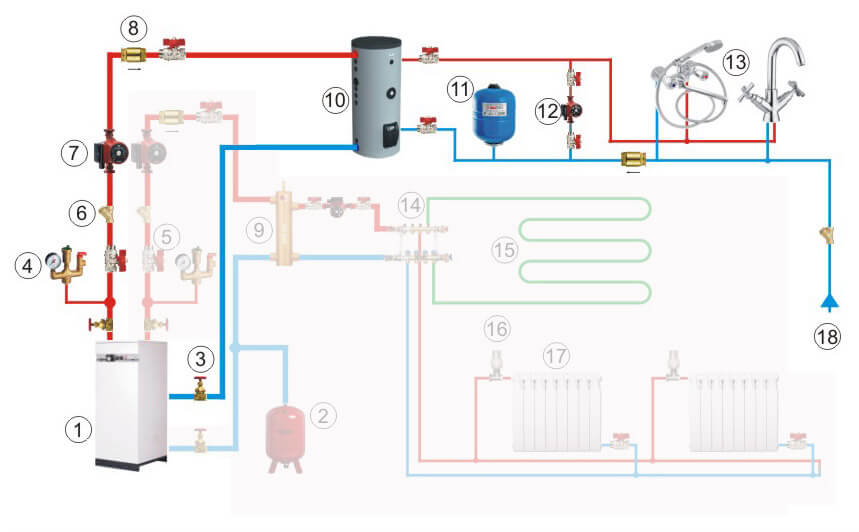

Обвязка БКН с двухконтурным котлом

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
• Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

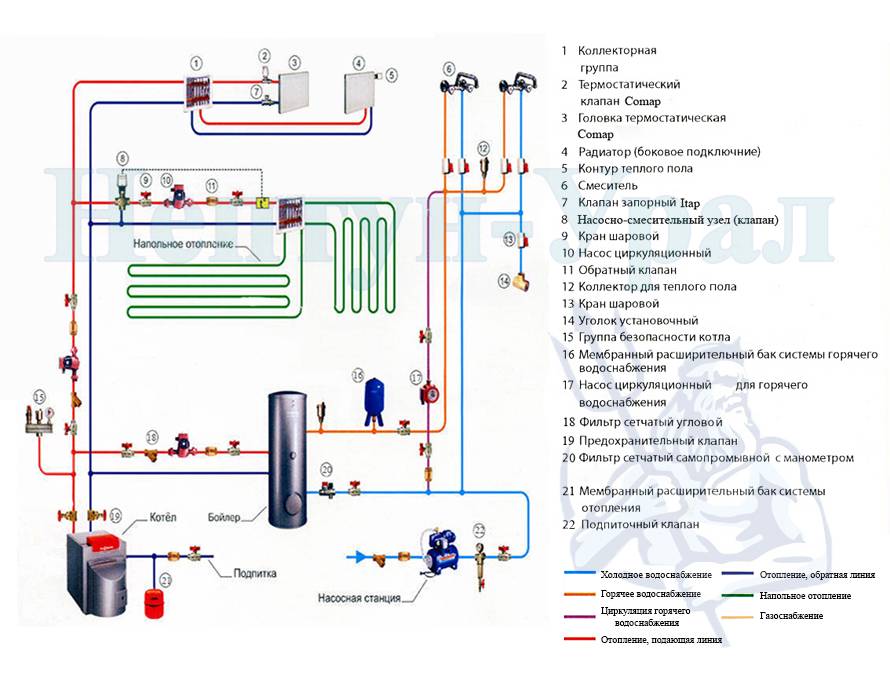

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

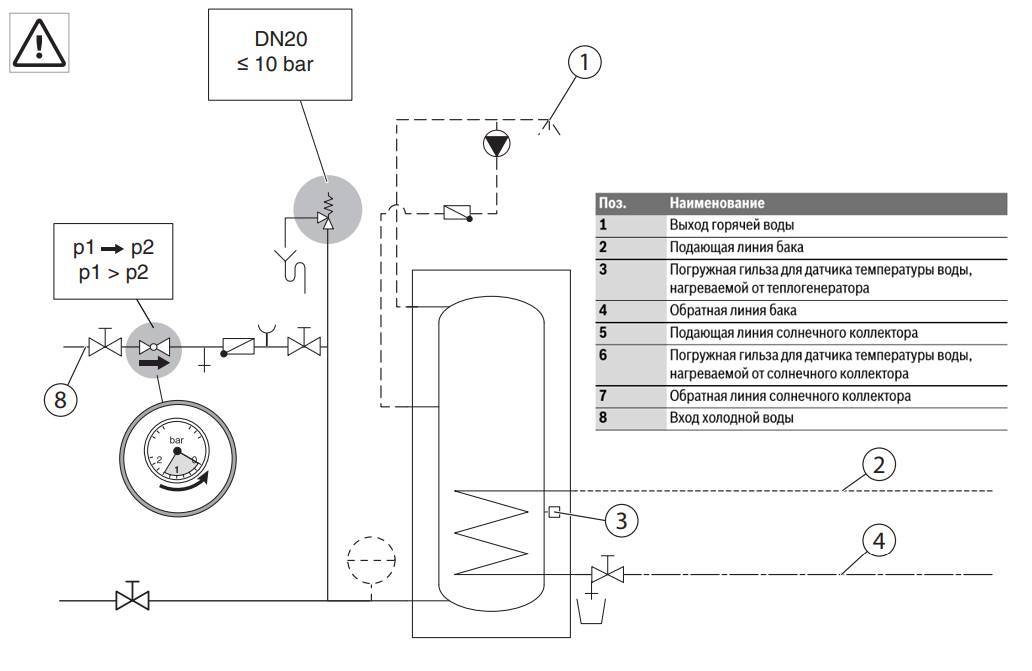

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая – до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.

Подключение бойлера к водопроводу из разных материалов

Бойлер обвязывают в системе теплоснабжения с применением, как традиционных стальных труб, так и более современных полипропиленовых и металлопластиковых труб. Более дешевый вариант — полипропиленовые.

Выбор будет зависеть от цены проекта и рабочей температуры греющего теплоносителя на выходе из котла. Например в твердотопливном котле температура теплоносителя плохо поддается регулировке, возможны случаи когда она будет расти самопроизвольно до 100 С, поэтому в этом случае лучше установить стальные трубы.

Хотя они и менее долговечные, но рассчитаны на высокий температурный режим работы твердотопливных устройств.

Полипропиленовые трубопроводы

Трубы из полипропилена легко монтируются с применением специализированного паяльника и ножниц для резки трубопроводов. После выбора места включения в трубопроводе вырезают участок по ширине равный тройнику, с вычетом 20 мм: по 10 мм на каждую.

Паяльником, разогревают трубу и фитинг до необходимого технического состояния и соединяют их. При этом прокручивать их запрещено, поскольку подобное сможет нарушить плотность соединения.

Далее соединяя части труб различной протяженности и уголки, выполняется подвод к патрубкам БКН. На конец участка трубы впаивают муфту с резьбой и далее вся линия накрепко соединяется.

Врезка в металлический трубопровод

Сегодня подключить БКН к инженерным сетям водоснабжения можно без применения сварки, для этого существуют современный переходное устройство “вампир”, который имеет в корпусе технологическое отверстие и хомут. Установка такой конструкции выполняется очень просто. Выбирают точку врезки, зачищают участок.

Сверху подготовленного участка устанавливают хомут с термостойкой прокладкой и затягивают болтами для фиксации. Далее перекрывают подачу воды и дренируют ее с нужного участка трубопровода, путем открытия крана ГВС на смесителе.

Далее через отверстие в хомуте просверливают трубный участок электродрелью и потом накручивают вентиль и продолжают обвязку БКН по схеме.

Металлопластик

Это самый надежный и простой вариант обвязки бойлера БКН к двухконтурному котлу. Металлопластик просто сгибается по нужному углу отвода, а соединения узлов выполняют различными обжимными фитингами.

Перед обвязкой БКН обрезают трубу нужной длинны и типоразмера. Далее выбирают точку врезки, с учетом размера тройника и части трубы, которая будет занята соединением.

Для подготовки отверстия на небольшом участке применяют специальные ножницы. С тройника снимают гайки, и вместе с кольцами фиксации одевают на разные конца трубы. Развальцовывают концы металлопластика, применив специальный калибратор или отвертку.

Тройник вставляют до упора, после этого сдвигают кольца и ключом зажимают гайки. Еще можно использовать фитинги для металлопластиковых труб, для которых потребуется опрессовка и дополнительные специализированные инструменты и приспособления.

Что такое одноконтурный котёл

Из двух существующих разновидностей котлов, дифференцирующихся количеством встроенных контуров нагрева, одноконтурный отличается тем, что наделён только одной полезной функцией – теплоснабжением батарей для повышения комнатной температуры. Его конструкция сама по себе не способна осуществлять поступление горячей воды в кран, поэтому роль смесителя в данном случае сводится к нулю. Котлы бывают электрические (ТЭНовые, индукционные, электродные) и газовые, что обусловлено разными способами нагрева, мощности, расхода потребления.

Электрокотёл имеет следующую номенклатуру: центральная ёмкость, выполняющая функцию теплообменника, трубчатые нагревательные элементы (ТЭНы), входные – выходные патрубки в нижней части корпуса, циркуляционный насос для хождения воды в системе, терморегулятор, индикаторы. В индукционном котле вместо ТЭНов размещены катушки, которые приводит в движение электромагнитная индукция, выходной патрубок с горячей водой установлен на верхней крышке конструкции. Электродные котлы работают, соответственно, посредством установленных параллельно полюсов замкнутого электрического контура (анод и катод), формирующих электрическое напряжение и выделение тепла.

Газовый одноконтурный котёл оснащён теплообменником, камерой сгорания поступающего горючего от газовой горелки, трёхкодовым клапаном, циркуляционным насосом, расширительным бачком, клапаном для подсоединения к трассе, проводящей газ.

У всех современных моделей одноконтурных котлов в составе деталей, помимо патрубка входа-выхода воды, предусмотрены патрубки для подключения к внешним агрегатам водонагрева. Таким образом, реализуется возможность синтеза одноконтурного котла с бойлером косвенного нагрева для создания многофункциональной системы отопления и горячего водоснабжения дома.

Принцип работы

Главным элементом бойлера является теплообменник, изготовленный из стали или латуни. Он имеет большую площадь поверхности и располагается внутри бака, покрытого краской. Во избежание быстрого уменьшения температуры воды предусмотрена теплоизоляция или кожух.

Устройство снабжено предохранительным клапаном и терморегулятором, которые защищают его от резкого повышения давления. Если конструктивно защита не предусмотрена, то её устанавливают во время обвязки водонагревателе.
Процесс нагрева воды довольно простой: горячий теплоноситель в змеевике нагревает его стенки, после чего тепло от металла переходит холодной воде в ёмкости.

Устройство косвенника

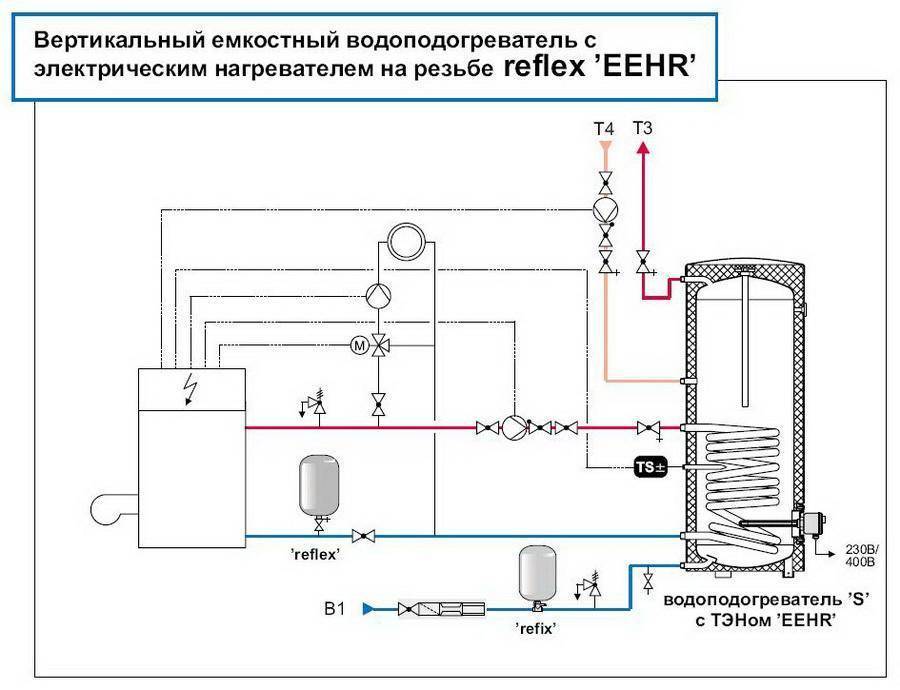

Схема подключения электрического котла с бойлером

Чтобы приборы и система стабильно функционировали, необходимо дополнительно вмонтировать бачок на выходе с бойлера, объем не должен быть ниже 10% от вместительности первого резервуара. Этот агрегат поможет избежать негативных последствий от теплового расширения жидкости.

Подающие трубы водоснабжения оснащаются обратными клапанами, это необходимо для того, чтобы не появлялись противотоки. Способов монтажа существует несколько, я поочередно опишу каждый из них.

Двухнасосная схема

Один насос монтируется в трубопровод бойлера, а второй непосредственно к электрическому котлу, для подключения применяются обычные тройники. Хочу заметить, что одно из дополнительных приспособлений для нагнетания потока жидкости можно устанавливать не только на обратном патрубке, но и в подающей трубе.

Вся система является автоматизированной, за остановку процесса нагрева отвечают специальные датчики, которые имеют две пары контактов. Как только жидкость в бойлере нагреется до определенной температуры, контакты замкнутся, и теплоноситель не будет подаваться в змеевик накопительного оборудования.

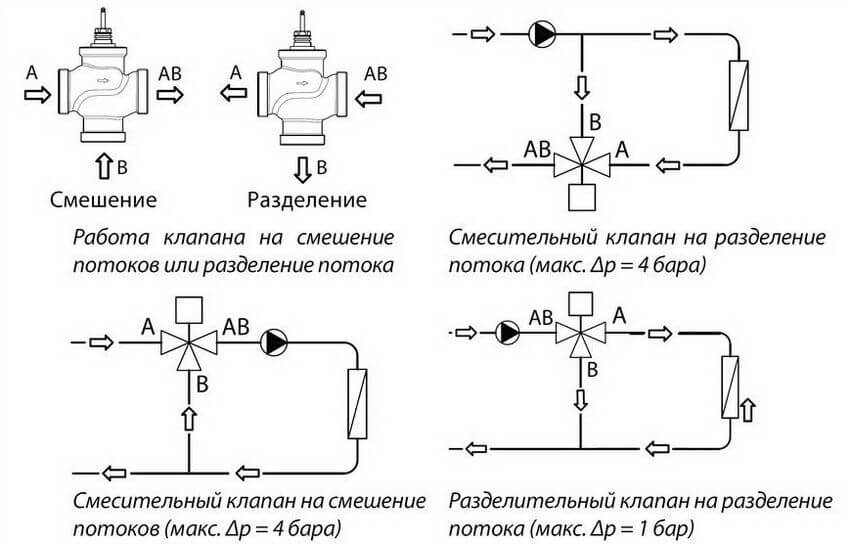

Использование трехходового клапана

Такая система будет практичной, если горячая вода потребляется в больших количествах, при монтаже всех составляющих создается два контура. За отопление помещений отвечает основная разводка труб, а дополнительная относится к нагреву резервуара с жидкостью для использования в бытовых целях.

Трехходовой клапан нужен для эффективного распределения теплоносителя между двумя контурами, он полностью автоматизирован и срабатывает, когда вода в накопителе опустится до заранее установленного значения.

Гидравлическая стрелка

Такая система предполагает наличие специальных распределителей между разными потоками, которые будут создавать нужное равновесие теплоносителя. Я часто замечал такие конструкции в домах, где необходимо подавать горячую воду напрямую из котла по разным направлениям.

Благодаря чему устраняются резкие перепады в давлении независимо от ответвлений, коллектор с гидравлическим модулем функционирует максимально стабильно.

Применение рециркуляции

Эта схема будет незаменима, кода необходимо организовать быструю подачу нагретой воды из котла за счет закольцованной магистрали. Постоянный поток благодаря насосу циркулирует по системе, чтобы реализовать задуманное, потребуются дополнительные узлы, я выделю их отдельно:

1. Обратный клапан.
2. Отводчик воздуха с автоматизированной системой.
3. Предохранитель.
4. Расширительный бачок.

Хочу дать действительно важный совет, чтобы увеличить производительность до максимума и получать хорошую мощность при пониженных затратах нагрева жидкости необходимо правильно подключить бойлер к котлу, брать во внимание нужно все компоненты и узлы. Этот нюанс будет важен независимо от схемы, которая используется для подключения оборудования

Убедиться в удачном подсоединении можно достаточно легко, необходимо лишь провести ряд проверок, направленных на работоспособность устройств, нагреть жидкость в емкости. Потраченное время на процесс свидетельствует о многом, этот показатель стоит измерять, пока вода не нагреется до нужной температуры.

Когда подключение электрокотла и бойлера косвенного нагрева выполнено максимально правильно, то водонагреватель продемонстрирует хорошую производительность. В противном случае нужно перепроверить схему и устранить все недочеты.

Дополнительные улучшения системы водоснабжения

Для создания дополнительного уровня комфорта и повышения производительности системы водоснабжения можно проводить дополнительные улучшения, такие как:

• дополнительно позаботиться об отключении водонагревателя от системы за счет установки шаровых кранов при необходимости его техобслуживания, поломки или просто отключения для задач сокращения расходов на электроэнергию;
• установка дополнительных полотенцесушителей, которые будут теплыми круглый год;
• проведение дополнительной теплоизоляция труб от водонагревателя к системам водоснабжения для сокращения теплопотерь;
• осуществление монтажа водонагревателя как можно ближе к точкам водоразбора, иначе с кранов придется производить слив холодной воды, чтобы дождаться горячей. В этом случае необходима установка рециркуляционного насоса для более эффективного и экономного использования холодной воды слитой из крана в систему горячего водоснабжения к водонагревателю – для сокращения ее потребления и экономного использования, чтобы не сливать ее в канализацию. Расчеты говорят об экономии воды за год семьей из 4-х человек на уровне 15.000 – 000 литров.

Итоги этих улучшений:

• экономия (на воде, на газе – так как котел будет редко включаться, на электричестве);
• всегда теплая вода на кранах;
• увеличивается ресурс работы основного котла, так как котел будет реже включаться и реже работать, поэтому все узлы прослужат гораздо дольше.

Правила монтажа БКН

1. Установка должна осуществляться на ровном полу
2. Обязательно нужно установить аварийный сбросной клапан в 6бар. Иначе, может произойти взрыв бойлера, если система не сможет сбросить избыточное давление.
3. Схема подключения противоточная, то есть трубопровод от котла сверху, а обратка снизу.
4. Обязательна установка запорных кранов, чтобы можно было отключить бак для ревизии и других случаев.
5. Между баком и предохранительным клапаном запорную арматуру устанавливать нельзя! Это опасно для жизни!
6. В котельной желательно наличие трапа. Если произойдет сброс, то слив осуществиться с помощью трапа. Зачастую сброс подключают к системе канализации напрямую. Недостатком в этом случае будет то, что отсутствует возможность заметить этот сброс и принять меры, как в случае с трапом в полу.
7. В доме должна поддерживаться плюсовая температура. В случае отъезда из дома в холодные периоды необходимо отключать бак и сливать воду из него.

Как рассчитать объем бака?

Vб. = Рв х (t – t1): (t2 – t1)

• Vб.- объем бака
•  Рв — ГВС, которое планируется расходовать
• t — комфортная температура нагретой воды
• t1 – температура холодной воды в трубопроводе (чаще всего принимают 10)
• t2 – температура воды, нагретой бойлером

Допустим, что в семье 4 человека и горячая вода нужна для душа и мытья посуды.

Расход воды для душа-примерно 80 литров воды на одного члена семьи в течении 10мин., или 320 л. На всю семью. Для мытья посуды, с учетом трехразового питания тратится около 45 литров воды. Это значит, что суточный расход составит 365 литров воды.

Комфортная температура для мытья посуды-35С (t). Нагрев воды в бойлере устанавливается не выше 65 (t2). А, 10С (t1)- будет холодная вода на подмес, забранная из системы водоснабжения дома.

Таким образом получаем: 365 * (35 – 10): (65 – 10) = 166 литров.

Если учесть, что на нагрев 1кг.воды на 1град. требуется затратить 1,16Вт, то расход энергии в час будет: 1,16*365*(65-10)=23,29кВт. Это значит, что номинал котла должен быть не менее 24кВт. А, для более быстрого нагрева номинал котла придется увеличить.

Такую мощность электрического котла обеспечить проблематично, поэтому для отопления электрическим котлом БКН не стоит выбирать более 100л.

Система отопления в доме определяет схему обвязки с бойлером косвенного нагрева.

Нюансы подключения бойлера к трубам из разных материалов

В зависимости от материала изготовления водопроводных труб, порядок врезки водонагревателя будет несколько различаться. Ознакомьтесь с существующими нюансами, чтобы выполнить работу максимально качественно.

Подключение к полипропиленовым трубам

Подключение к полипропиленовым трубам

Если трубы не спрятаны в стену, с подключением бойлера не возникнет никаких затруднений. Вся работа сводится к тому, что вы разрезаете трубы водоснабжения в нужных местах (в зависимости от высоты установки бака), впаиваете в подготовленные отверстия тройники, а уже от них проводите трубы к нагревателю. Для соединения с кранами используйте обычные муфты.

Муфты

Немного больше времени и сил вы потратите на подключение, если трубы вмурованы в стену. В такой ситуации порядок действий будет выглядеть следующим образом:

• вскрываются трубы;
• осуществляется врезка по рассмотренной выше схеме;
• выводятся патрубки;
• трубы закрываются обратно.

Соединение выполняйте с помощью тройников и разъемных муфт. Дождитесь полного застывания спаянных стыков, соедините разъемы и подключите бойлер к водопроводу.

Пайка полипропиленовых труб

Подключение к металлопластиковым трубам

Технология не позволяет монтировать металлопластиковые трубы скрытым способом, поэтому с врезкой никаких особых проблем не возникнет.

Подключение к металлопластиковым трубам

Достаточно разрезать трубы, вставить тройники и подвести элементы водоснабжения к водогрейке. На этом врезка завершена.

Подключение к стальным трубам

Самый сложный случай. В данном случае бак будет подводиться посредством патрубков кухонного смесителя. На каждый патрубок нужно надеть по тройнику – это позволит подключить бойлер и кухонный кран к одной трубе, не нарезая резьбу.

Общие принципы

Под процедурой обвязки бойлера подразумевается его соединение с системой отопления и магистралью водоснабжения. От качества выполнения работы напрямую зависит продуктивность системы водонагрева.

Именно поэтому монтаж бойлера должен производиться не по произвольной технологии, а с соблюдением следующих обязательных принципов:

1. Подача воды — через патрубок в нижней зоне бойлера.
2. Забор горячей воды должен выполняться через патрубок в верхней части оборудования.
3. Точка рециркуляции должна проходить по центру бойлера.
4. Теплоноситель заходит в емкость бойлера сверху вниз – через патрубок в верхней зоне. А выходить, то есть возвращаться в систему, – через нижнюю зону.

Устройство бойлера

Если соблюсти все четыре принципа, вода на выдаче в верхней зоне бойлера всегда будет горячей, что позволит добиться максимального КПД оборудования.

Рассмотрим специфику разных способов обвязки.
