Подача воды из колодца в дом: особенности, схема и этапы монтажа

Этап 1. Устанавливаем насос

В первую очередь важно определить высоту подъёма воды от верхней точки системы. Если она довольно глубокая (до 18 метров), то лучше всего подойдёт погружной насос. Специалисты рекомендуют для колодезного водопровода выбирать центробежный вариант

Вибрационные модели привлекают более низкой ценой, но имеют ряд недостатков: вибрации разрушительно воздействуют на гидроизоляцию и целостность стенок колодца а так же имеют недостаточная мощность

Специалисты рекомендуют для колодезного водопровода выбирать центробежный вариант. Вибрационные модели привлекают более низкой ценой, но имеют ряд недостатков: вибрации разрушительно воздействуют на гидроизоляцию и целостность стенок колодца а так же имеют недостаточная мощность.

Гидроаккумулятор и реле располагают уже в самом доме. Если же высота подъёма воды не превышает 9 метров, а колодец находится на небольшом расстоянии от дома, то можно установить поверхностную насосную станцию. Только её нужно будет расположить либо в специальном кессоне, либо в технических помещениях самого дома. В крайне редких случаях могут понадобиться как погружной насос для подъёма воды из колодца, так и поверхностная станция для создания необходимого давления.

Дополнительное оборудование к насосу:

Обратный клапан – обеспечивает пропуск воды только в одну сторону, не давая ей стекать обратно в колодец при выключенном насосе, а также предохраняет систему от гидроударов;
Реле давления – обеспечивает стабильность напора в заданных границах;
Реле защиты от сухого хода – обеспечивает защиту двигателя насоса от перегрева и поломки в случаях недостатка воды системе;
Гидроаккумулятор – обеспечивает запас воды, позволяющий избежать избыточных пусков насоса и снижения тем самым его ресурса.

Приступаем к изготовлению дачного водопровода

Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.

Монтаж насосного оборудования

Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:

технических параметров механизма (в особенности мощности);
энергопотребления;
уровень шума при работе;
степени защищенности от влаги и перепадов температур;
гарантии работы;
репутации производителя.

В зависимости от способа подъема воды из источника выделяют разные типы насосов:

Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:

Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.

Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.

Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.

Видео: как смонтировать водопровод с насосом своими руками

Устройство обладает рядом достоинств:

демократичная цена;
небольшие энергозатраты;
мобильны (их можно переносить и ставить в разных местах).

Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.

Погружной насос

Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.

Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).

Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.

При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.

Видео обзор погружного насоса для водопровода

Сравнение этих двух устройств демонстрирует рисунок ниже.

Автоматическая насосная станция

Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.

Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.

Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.

Схематично все элементы этой системы представлены на рисунке.

Как проложить водопровод от колодца к дому для удобства пользования

Несколько проще проведение монтажных работ при использовании погружного насоса, но проведение работ по ремонту оборудования более удобно, если установлена насосная станция. Вне зависимости от схемы водоснабжения потребуется определенное место в доме или в обособленном помещении для размещения электрощита, гидроаккумулятора и водопроводного узла.
Погружение насоса

Монтаж автономного водопровода начинают с погружения насоса в колодец при помощи стального троса с оплеткой из полимеров. Устройство должно находиться на расстоянии не менее одного метра от дна колодца. Категорически не допускается крепление насоса на кабеле, который подводит электричество. Питающий провод подводится в земле или по воздуху.

На всасывающем отверстии рекомендуется устанавливать фильтр, а выходное отверстие соединяется с трубой. Водопроводная труба запитывает бак или гидроаккумулятор. На входе перед этой емкостью желателен косой фильтр и обратный клапан. На выходе из нее монтируется фильтр, после которого ведется разводка внутреннего водопровода и запорной арматуры.

К насосной станции от колодца требуется вырыть траншею, глубина которой не позволит замерзнуть воде. В траншею укладывается труба и, если необходимо, электрический кабель. При выборе материала трубы следует понимать, что она будет работать в агрессивной среде, поэтому металл будет не лучшим вариантом.
Рытье траншеи

Использование труб из металлопластика является оптимальным выбором, так как они высокотехнологичны и практичны. Сквозь подготовленное ранее отверстие в кольце труба заводят в колодец и опускают практически до дна. Для предотвращения засорения на конце ее вставляют фильтр.
Траншею закрывают

После этого траншею зарывают, а вокруг колодца делают глиняный замок.

Инструкция по устройству водоснабжения

Оборудование, предназначенное для контроля давления в водопроводе, должен устанавливать и подключать специалист. Для стабильной работы системы необходимо соблюдение следующих правил.

Требования к состоянию колодца

Выдержки из СанПиН 2.1.4.1175-02:

Колодец располагают на незагрязненном участке, выше выгребных ям, туалетов, складов удобрений и химикатов, промышленных предприятий и канализационных сетей по потоку грунтовых вод не менее чем на 50 м.
Для обустройства колодца непригодны участки, подверженные затоплению паводковыми водами или оползным деформациям, расположенные в заболоченной местности или на расстоянии менее 30 м от транспортных магистралей.
Оголовок (надземная часть) служит для защиты от засорения, водозабора и наблюдения. Он должен возвышаться над землей минимум на 0,8 м, иметь крышку или железобетонное перекрытие с люком. Над оголовком устраивают навес или будку. Рядом ставят ограждение.
Вокруг оголовка делают «замок» глубиной 2 м и шириной 1 м из промятой и уплотненной глины или жирного суглинка. Поверх «замка» должна быть отмостка из камня, кирпича, бетона или асфальта. Ее радиус — от 2 м, уклон — 0,1 м от колодца в сторону и вниз.
Стены колодезного ствола должны надежно защищать от проникновения стоков, верховодки. Рекомендуются железобетонные кольца. Допустимо использовать природный камень, кирпич (без трещин, не окрашивающий воду), дерево. Кирпич и камень кладут на раствор из цемента высоких марок без примесей.
В стенки шахты заделывают чугунные скобы для спуска в колодец при ремонте или чистке. Их располагают в шахматном порядке с шагом 30 см.
Водоприемная часть должна доходить до водоносного пласта. Для увеличения притока нижнюю часть стенок шахты можно делать с отверстиями или в виде шатра.
На дне отсыпают обратный фильтр из песка, гравия или гальки.

Прокладка водопровода.

Обрабатывать стены колодезные битумными материалами запрещено.

Нюансы прокладки труб

Основные правила прокладки труб колодезного водопровода с поверхностным насосом:

Траншею копать глубиной ниже уровня промерзания грунта. Обязателен уклон в сторону колодца не менее 2°.
Трубопровод необходимо утеплить. Варианты — надеть поверх труб специальные «скорлупы» из теплоизолирующего материала (например, из пенополистирола) или проложить водонагревательный электрокабель (эффективнее, но повышаются расходы на электроэнергию).
В стенке шахты высверлить отверстие. Предварительно воду из колодца откачать.
В отверстие завести трубу и согнуть вниз.
Заделать щели между всасывающей трубой и входным отверстием в стене ствола. Если колодец из бетонных колец, то подойдет смесь цементного раствора или плиточного клея с жидким стеклом.
Установить на входе в трубу сетчатый фильтр. До дна колодца должно оставаться не менее 50 см.

Для колодезного водопровода пригодны трубы металлические, металлопластиковые, полипропиленовые.

Утепленный трубопровод.

Осуществляем внутреннюю разводку

Способы разводки труб водоснабжения в дачном или загородном доме:

Последовательный. Это самая простая и экономичная схема. От стояка труба идет к первому сантехническому прибору, от него ко второму и т. д. Недостатки способа — подходит только при небольшой потребности в воде, так как при включении сразу нескольких точек водозабора напор падает; невозможно отключить 1 прибор в случае поломки.
Коллекторный. Каждый сантехнический прибор подключается непосредственно к основной трубе. Для этого устанавливают коллектор — устройство из нескольких запорных кранов, распределяющее поток воды. Достоинства — равномерность напора во всех точках водозабора; возможность отключить при необходимости любой прибор или понизить напор в тех, которые наименее востребованы. Недостатки — сложнее и дороже, чем последовательная схема.

Трубы можно «спрятать» в стенах домика, проделав штробы, или оставить на виду. Второй вариант выглядит хуже, но проще в установке и обслуживании.

Как собрать временную магистраль из пластиковых труб?

При обустройстве временного водопровода соединение с помощью сварки или склеивания исключено, что предотвращает возможность демонтажа перед зимним застоем. Для его сооружения применяют полимерные комбинированные фитинги с резьбой из металла.

Применят все виды ПП труб. Материал под маркой PN-10 хорошо служит для участков с холодной водой. Внутреннюю разводку от греющего воду устройства до точек водозабора производят с применением труб PN-20, можно PN-25. Соединительные и угловые детали подбирают по номенклатуре труб. Для многократного демонтажа водопроводной магистрали от колодца служит полимерная муфта с оцинкованной накидной гайкой. Дополнительно потребуются комплекты для размещения точек полива с приспособлениями для фиксации шланга. Сливное устройство для временной установки не потребуется.

Водопровод для сезонной эксплуатации

Если колодезное водоснабжение нужно только на летний период, то монтируют сезонный водопровод. Его организация проще и дешевле, чем круглогодичного.

Особенности летнего водопровода:

Для консервации на зиму осенью из него сливают воду.
Его можно сделать разборным.
Трубы кладут на поверхности или на глубине до 1 м, утепление не нужно.
Поверхностный насос или станцию можно ставить на улице. Это дает экономию пространства в домике, избавляет от шума.
Трубу от колодца можно проводить сквозь стену.
Можно использовать дешевые резиновые или силиконовые шланги. Их соединяют специальными переходниками — пластиковыми или из оцинкованной стали.

Сезонный водопровод.

Как найти воду на участке для колодца

Прежде чем установить водопровод в частном доме из колодца, необходимо найти место, где проходит водоносная жила. Есть несколько способов, чтобы определить данное место, вот они:

воспользоваться помощью специалистов, которые проведут геологические изыскания;
узнать у соседей;
старый метод – наблюдение за росой. В местах большого скопления росы воды проходит максимально близко к поверхности;
проверку можно произвести с помощью предварительного бурения скважин;
применить метод биолокации. При этом используются электроды или металлическая проволока в форме буквы «Г». Необходимо удерживать длинные части, а короткие должны свободно вращаться. Где они соединятся, там располагается источник.

Специальные приспособления помогут быстро отыскать нужное место

Водоносный канал рекомендуется искать в период с июня по сентябрь. Также есть и определенное время для поисков – это 6 утра, с 16 до 17, с 20 до 21 часа и с 00 до 01 часа ночи.

Преимущества автономного водоснабжения

Жители мегаполисов, не озадаченные проблемой частного водоснабжения, могут с удивлением узнать, что у системы подачи колодезной воды есть немало плюсов.

Самый большой содержится в качестве жидкости. Она обладает практически родниковой чистотой – в ее составе полностью отсутствуют такие вредные примеси, как хлор или ржавчина.

Второй плюс касается экономии семейного бюджета – вы свободно пользуетесь природными ресурсами, ежемесячно не оплачивая квитанции.

И еще приятный бонус – контроль за работой системы. Например, вы можете самостоятельно регулировать напор или прокладывать трубопроводы к садовому участку или цветнику.

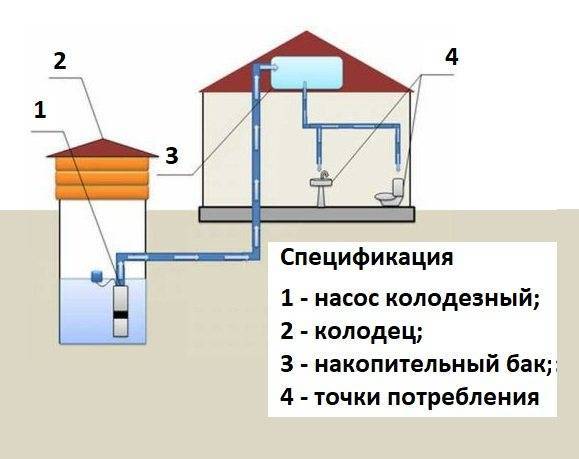

На простейшей схеме подачи воды из колодца показано место установки накопительного бака: его монтируют в верхней части дома, под кровлей

Многие сомневаются в целесообразности устройства водопровода от колодца в дом, мотивируя тем, что система водоснабжения со скважиной была бы намного эффективнее.

Возможно, но имея на дачной территории крепкий, глубокий колодец с достаточным уровнем воды, бурить скважину незачем по следующим причинам:

оформление разрешительных документов на скважину артезианской категории, составление проекта и работы по бурению занимают много времени;
стоимость велика и устраивает далеко не всех (около 130 тыс. руб. за скважину до 30 м);
обустройство колодезной системы немного легче (особенно летнего варианта);
наличие колодца не требует разрешений из государственных инстанций.

Если потребуется мелкий ремонт или чистка от заиливания, сил и денег на него уйдет намного меньше, чем на прочистку скважины.

При временных перебоях с электричеством всегда есть запасной вариант – ведро на веревке или специальный подъемный механизм (узкий ствол скважины не позволяет пользоваться подручными приспособлениями).

Устройство колодца или артезианской скважины зависит не только от желания домовладельцев, но и от глубины залегания водоносных горизонтов, а также от состава грунта

Существует и ряд сложностей, но они решаемы. Например, старая деревянная конструкция со временем приходит в негодность – ее лучше заменить бетонными кольцами.

Если сооружение потеряло герметичность и пропускает внутрь верховодку и бытовые стоки, необходимо произвести капитальную заделку швов с обеих сторон, внутренней и наружной.

Строительство водопровода летом

В теплое время года многие используют дачу по назначению, поэтому устанавливают летний водопровод. Водопроводная система при этом может быть и постоянной, и временной. При временном предполагается проведение демонтажа по окончанию дачного сезона. Ко временному способу обустройства водопровода относится система разложенных на земле резиновых шлангов, что соединены специальными переходниками. Эти соединительные элементы производят из оцинкованной стали и пластмассы. С холодами такой водопровод разбирают и хранят до следующего сезона.

Вариант летнего водопровода

Использование зимой неглубокого пластикового водопровода недопустимо!

При монтаже на даче постоянного водопровода летнего трубы прокладывают в неглубокой траншее, под небольшим углом. Уклон позволяет на зиму из системы слить воду, предотвратив разрывы труб. Водоразборные краны выводят на поверхность.

При наличии транспортного доступа загородного участка зимой обустраивается на даче круглогодичный водопровод из колодца. Система функционировать может и летом, и зимой. В этих случаях трубы проходят на глубине под землей, где грунт не промерзает.

Уменьшить объемы земляных работ возможно за счет труб специальных с утеплителем, дополнительно обогреваемых электрическим кабелем. Тогда не надо копать глубоких траншей, но оплачивать придется счета за обогрев труб, за использованное электричество.

Выбор материала для внутренней и внешней системы

Раньше все водоснабжение из колодца осуществлялось по металлическим трубам и было достаточно дорогостоящим и в монтаже, и в ремонте. Но теперь современные технологии позволяют выбрать такие материалы:

Полипропилен. Изделия из пропилена бывают разного диаметра, длины и толщины стенки. Если говорить о трубопроводе, то здесь подойдет армированная стекловолокном. Чаще всего ее используют внутри здания, но и для прокладки в земле от колодца до стен дома тоже можно проложить сеть из пропилена. Особенность материала заключается в отличной сопротивляемости к внешним агрессивным условиям. Полипропилен устойчив к коррозии и не поддаётся гниению. Даже если водопровод замерзнет, труба останется целой и ее не разорвет, как металлическую. Однако есть и существенный минус в монтаже на улице. Дело в том, что пропилен стыкуется при помощи муфтовых соединений, поэтому внутри происходит заужение после пайки, именно в этих местах чаще всего происходит замерзание. Решение проблемы есть – обеспечить хорошую теплоизоляцию и закопать ее глубже в землю. Диаметр, подходящий к дому, составляет 32 мм, а вот внутри можно использовать и 25 мм или даже 20 мм.
Металлопластик. Не самый лучший вариант. Подходит только внутри здания. За счет своей хрупкости и ненадежности профессионалы не часто используют данный материал. Плюс металлопластика в простоте и легкости монтажа. Не нужны специальные инструменты или знания, все собирается на железные фитинги. Диаметр несколько отличается от того же пропилена, начинается размер от 15 мм до 100 мм. Длина 3-метровой трубы до 32 мм. И 4-метровой от 40 до 100 мм.
Труба ПВХ выполнена из полимерных соединений, которые широко используются не только при водоотведении и канализации, а также для водоснабжения малого давления. Изделие имеет вид гладкой цилиндрической формы длиной от одного до шести метров. На одном конце имеется раструб с резиновым уплотнением, а с другой «холостой» конец с фаской для лучшего соединения с резинкой. Такая схема подойдет при укладке ее под землей по наружному участку водопровода. Существует несколько обязательных условий монтажа ПВХ. Во-первых, основание, на которое ляжет труба должно быть ровное и утрамбованное, к тому же обсыпано песком. Во-вторых, соединение трубопровода должно происходить последовательно, нельзя допускать обратных или другими словами встречных стыков. В-третьих, после монтажа производится обратная засыпка траншеи защитным слоем песка. ПВХ изготавливают диаметрами 40, 50, 100 мм. Длина в данном случае бывает разная от 30 см (50, 100, 150) до 300 см.
ПНД-труба. Это применение новых технологий в сфере подведения воды. ПНД достаточно прочный, но в то же время и мягкий материал. Производители закладывают очень долгие сроки гарантии. Выпускаются они скрученные в бухты по 20 и более метров. Диаметры тоже бывают разные – от 32 мм до 76 мм. Размеры, которые подойдут для водопровода. Соединяются они при помощи специальных полиэтиленовых фитингов путем прижимания гайки. ПНД-труба лучше всего подойдет, чтобы подвести воду к дому по улице. Ее можно и закопать в землю, и проложить по поверхности. Изделие доставляется в бухте, ее нужно будет просто размотать и соединить к насосу или опустить прямиком в шахту, если насос стоит в доме. Таким образом, снаружи остается только одно соединение.

Сооружение водопровода из колодца

Не будем останавливаться на строительстве самого колодца. Единственное, что надо отметить по этому поводу, это расстояние от него до дома. Все дело в том, что насосы выбираются по двум техническим характеристикам: мощности – это объем подаваемой воды за один час, и напора – это высота подъема воды.

Если колодец будет выкопан далеко от дома, то придется в него для водопровода устанавливать насос с большим напором. Потому что надо будет качать воду не только с глубины, но и в длину по проложенным трубам. При этом соотношение вертикального подъема к горизонтальному составляет 1:10.

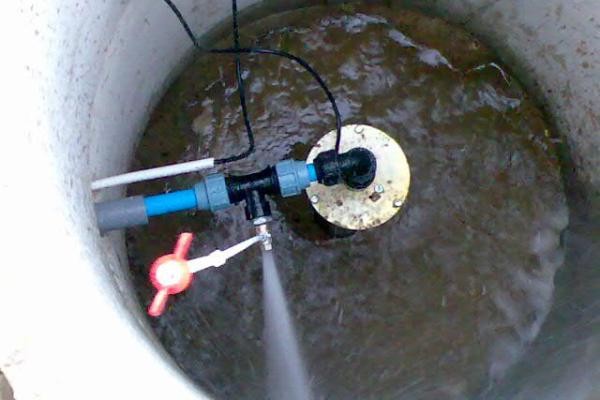

Погружной насос в колодце

Приведем пример. Если напор насоса по паспорту составляет 20 м, то он может одновременно поднимать воды из глубины 10 м и проталкивать ее по горизонтали на расстояние 100 м. То есть, получается так, что он может или поднимать воду из глубины 20 м, или прогонять ее по горизонту на 200 м. Комбинации можно подбирать из расчета глубины самого колодца.

Поэтому, чем ближе колодец располагается к дому, тем меньшего напора придется приобретать насосное оборудование. При этом существуют определенные нормы расположения самого сооружения. От фундамента дома он должен находиться на расстоянии 5 м, от канализационных колодцев, ям и септиков – 30 м.

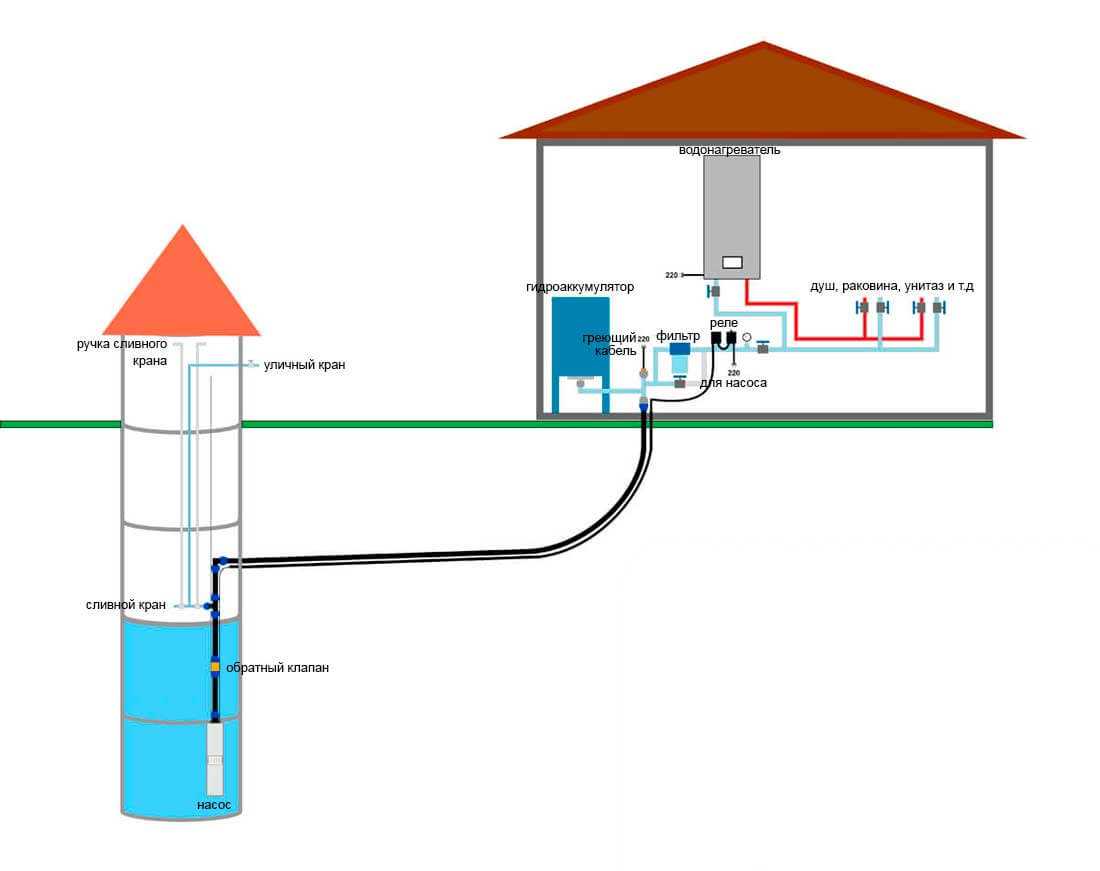

Схема дачного колодезного водопровода

Схему подводки составляют с учетом планировки дома или коттеджа, расстояния до колодца, количества и назначения точек водозабора.

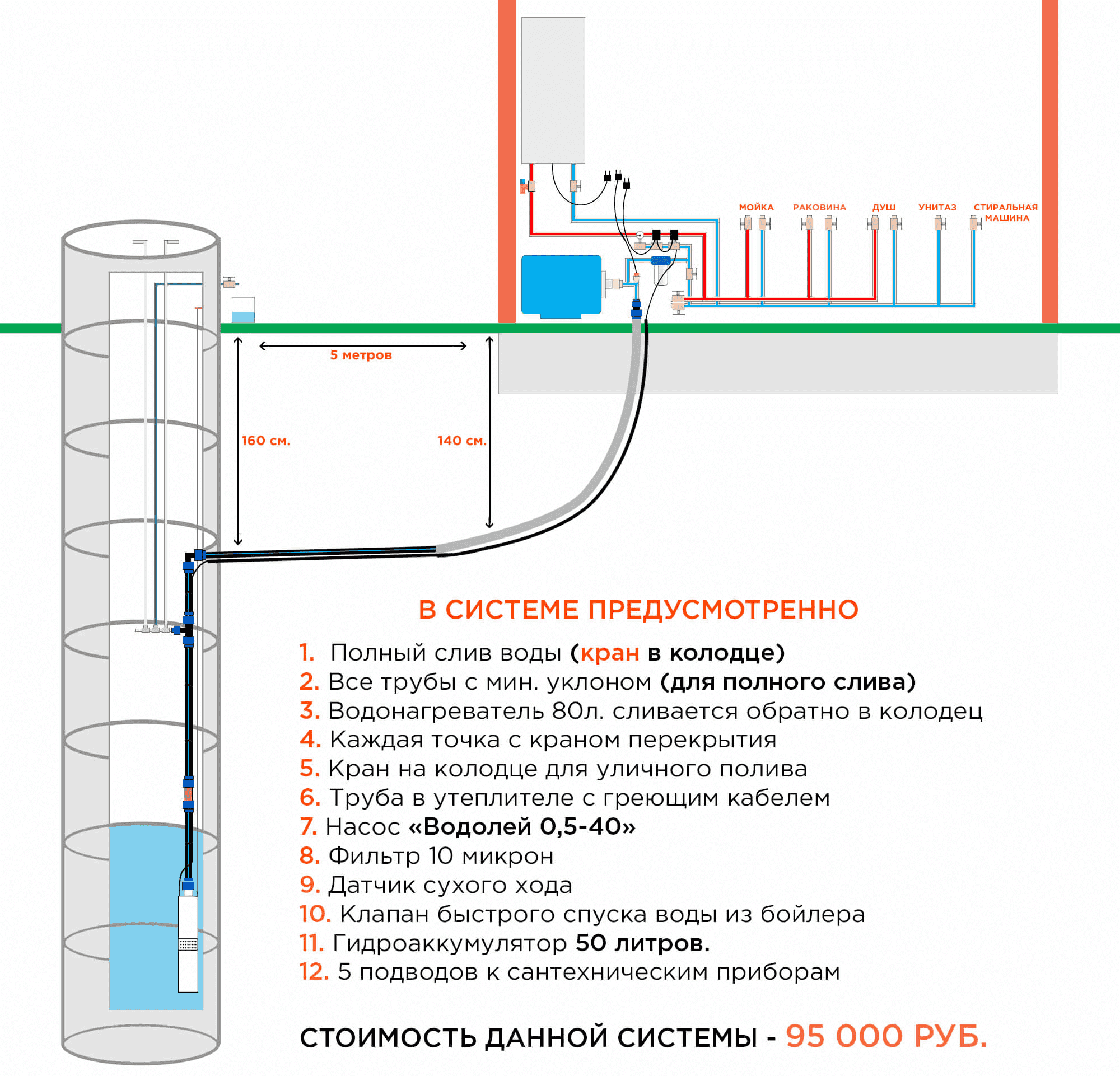

Пример устройства трубопровода, поставляющего воду из колодца в дачный дом:

Насос погружной (помпа). Его подвешивают на тросе и крепят кабель электропроводки.
Обратный клапан. Это устройство предотвращает стекание воды вниз при остановке перекачки.
Сливной кран. Его устанавливают для консервации колодца на зиму в самой нижней точке трубопровода.
Штуцер пятивыводной.
Манометр.
Реле (датчик) давления. Это прибор для автоматического включения и отключения насоса.
Реле сухого хода. Это устройство для защиты помпы от работы без воды. Его ставят, только если у насоса нет поплавкового выключателя, а у реле давления нет функции защиты от сухого хода
Гидроаккумулятор (или накопительный бак). Это емкость для накопления воды и компенсации ее температурного расширения, предупреждения перепадов давления.
Шаровой кран.
Фильтр предварительной очистки от глины, песка, ила, ржавчины и других механических примесей.

Насос, обратный клапан, сливной кран находятся внутри колодца. Остальное оборудование устанавливают в помещении, подвале или подполе. Если не позволяет площадь домика, то возле колодца необходимо организовать приямок. Его утепляют, если планируется пользоваться водопроводом и зимой.

Прокладка водопровода.

Устройства соединяют между собой трубами. Количество изгибов и стыков должно быть минимальным. Выход к колодцу можно проложить через подвал или подпол. Схему расположения и глубины залегания трубопровода, скрытого под землей, нужно сохранить. Она понадобится при строительстве новых сооружений.

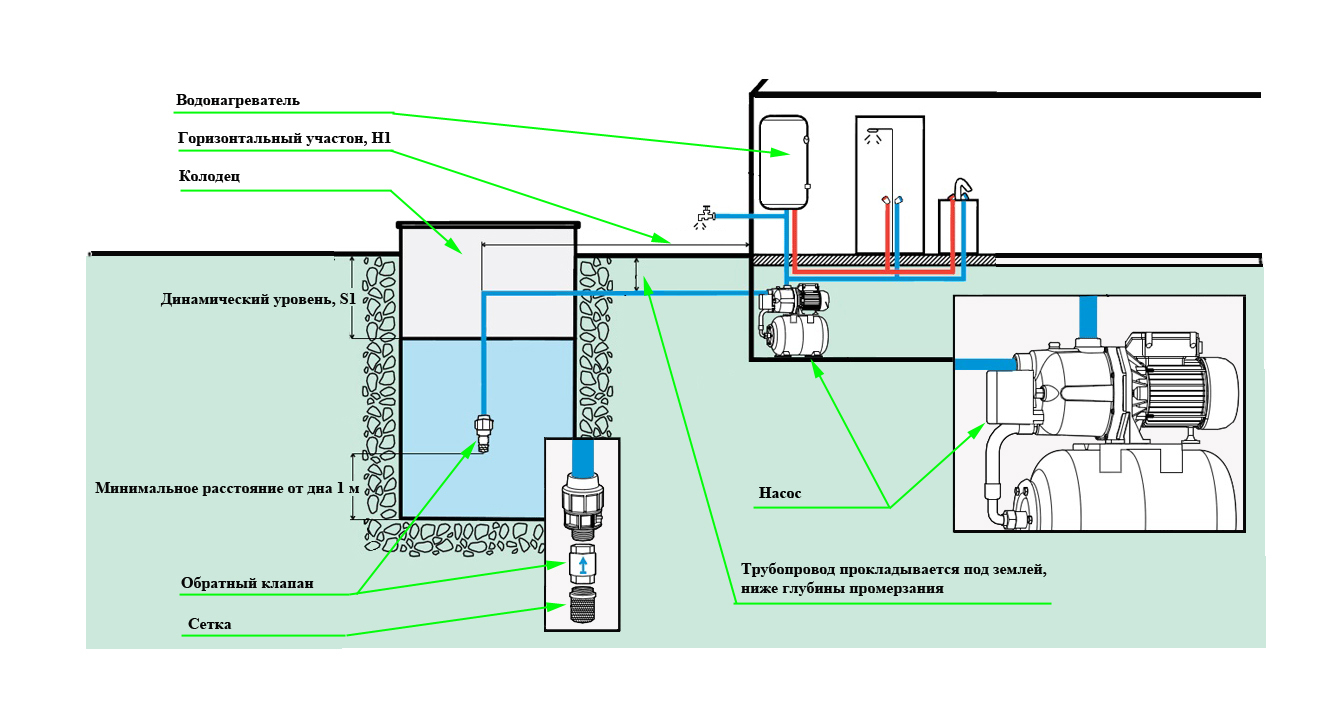

Помпу поверхностного типа ставят в доме или приямке. К всасывающему патрубку присоединяют трубу, которую выводят в колодец. На входе устанавливают сетчатый фильтр. Перед насосом монтируют фильтр грубой очистки (грязевик), обратный клапан. На выходе ставят фильтр тонкой очистки.

Для поднятия воды с глубины от 8 до 30 м поверхностному насосу понадобится выносной эжектор. Его размещают внутри колодца. К эжектору подводят 2 трубы — по первой вода поднимается вверх, по второй часть потока возвращается к прибору для создания перепада давления.

Подача воды поверхностным насосом

Устанавливаются поверхностные насосы вне колодца, это недорогие, надежные устройства, но подходят больше для эксплуатации летом.

Устанавливается рядом с колодцем в который опускается шланг. Насос подключается к электросети.

Чтобы сделать независимую подачу воды в дом потребуется:

Поверхностный насос.
Гидробак.
Реле давления.
Дополнительные монтажные элементы.

При наличии бака можно делать запас воды и сама система не будет работать вхолостую, что значительно продлит работу насоса. Если в гидробаке нет манометра его ставят отдельно.

Гидробак или бочка-бак

Вместо гидроаккумулятора с поверхностным насосом можно поставить обычную пластиковую бак-бочку. Устанавливают ее на подставке, как можно выше от земли, чтобы в доме был хороший напор.

Чтобы систему сделать автоматической в накопительном баке монтируют поплавковый датчик, он показывает уровень воды и, если он существенно снизился, пересылает сигнал к переключателю. Тогда насос начинает работать до заполнения бака.

Где устанавливают? Требования к установке бака:

Близко к воде.
Поверхностный насос помещают в укрытие. Для летнего использования достаточно сделать оголовок (крышу), но для круглогодичного потребуется постройка теплого, отапливаемого помещения.
Место где стоит насос, должно быть хорошо вентилируемое, с небольшим уровнем влажности, чтобы металл не подвергался коррозии.
Помещение удаляют от дома и от соседей, поверхностный насос работает шумно и даже в подвальном помещении без звукоизоляции не обойтись.

Для круглогодичного использования поверхностного насоса лучше построить рядом с колодцем мини-котельную.

Как подключить

Хлопот с поверхностной конструкцией меньше, чем с погружной, но потребуется соблюсти ряд условий, чтобы работа была эффективной.

Список необходимых материалов и инструментов:·

Трубы, идущие от насоса к баку.
Штуцер (соединяет шланг и насос).
Адаптер 2-го входа.
Шланги: заборный и для полива.
Обратный клапан и фильтр.
Разнообразный крепеж.

Если система оборудуется гидробаком покупают манометр, реле давления. Поплавковый датчик нужен при установке накопительного бака.

Из инструментов потребуется:

набор гаечных, разводных ключей;
рулетка;
изоляционные материалы;
строительный уровень;
прибор для пайки пластиковых труб и пр.

Монтаж основания

Всю установку с насосом крепят на прочную, стабильную основу, чтобы исключить малейший крен или вибрацию. В качестве подложки может быть полка из массива дерева, крепеж на кирпичную или бетонную стену с помощью металлических кронштейнов.

Чтобы закрепить используют анкерные болты, а под корпус лучше поместить резиновую прокладку. Она выступает как амортизатор и гасит вибрацию.

Подающий шланг

К нему с одной (нижней) стороны крепят обратный клапан, фильтр при помощи муфты с наружной резьбой. Можно купить готовую конструкцию с фильтром грубой очистки.

Верхний конец шланга или трубы на 32 мм прикрепляют к насосу при помощи штуцера. Готовый шланг опускают в колодец, обратный клапан должен погружаться в воду на 30-50 см.

Монтаж к водопроводу

Когда разводка по дому сделана, насос с гидробочкой смонтирован, нужно помнить, что горизонтальная часть шланга ставится с небольшим уклоном. Все соединения, сделанные на резьбе герметизируют при помощи ФУМ-ленты.

Трубы от насоса к дому можно сделать поверхностные или проложить в землю с обязательным утеплением.

Принцип прокладки трубопровода с погружным насосом

Для того, чтобы вода на даче была постоянно выбираем водоснабжение частного дома из колодца погружным насосом. Лучше сразу купить хорошие полипропиленовые трубы (или полиэтиленовые трубы с шириной стенок 3 мм.) для холодного водоснабжения, а не прокладывать обычный шланг, который прослужит 1-3 сезона.

Если в доме ставится колонка, – то от нее отводят трубы для горячего водоснабжения, более прочные с прослойкой из алюминиевой фольги или стекловолокна.

Диаметр труб оптимально 32 мм, прокладывают из в земле, под углом, и каждые 15-20 см чуть повышают ее, если смотреть по направлению от строения к колодцу.

Что нужно купить:

Погружной насос.
Трос (подвесной) диаметром от 3 мм.
Реле (типа РДМ-5), которое работает на сухом ходу. Фитинги, шарового типа краны.
Фильтры для очистки грубых и тонких примесей.
Манометр, чтобы отслеживать функционирование насоса.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

уложить их ниже глубины промерзания грунта;
закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Как сделать подачу воды из колодца в дом
