Что делать если не включается люминесцентная лампа — причины неисправности

Принцип работы устройства

Понять принцип работы люминесцентной лампы можно на примере схематического изображения, представленного ниже.

1. пускорегулирующий аппарат (стабилизатор);
2. трубку лампы, включающую в себя электроды, газ и люминофор;
3. слой люминофора;
4. стартерные контакты;
5. стартерные электроды;
6. цилиндр корпуса стартера;
7. пластинку из биметалла;
8. наполнение колбы из инертного газа;
9. нити накаливания;
10. излучение ультрафиолета;
11. пробой.

Слой люминофора наносится на внутреннюю стенку лампы для того, чтобы преобразовать ультрафиолет, который невидим человеку, в освещение, принимаемое обычным зрением. При изменении состава этого слоя можно изменить оттенок цвета осветительного прибора.

Итак, зная устройство лампы и схему светильника, можно приступать к его восстановлению.

Неправильная установка или фиксация лампы

Одна из причин неполадки с горением люминесцентной лампы может быть связана с неправильной установкой или фиксацией лампы. Если лампа не установлена должным образом, она может не войти в контакт с электрической цепью, что приводит к отсутствию освещения.

Чтобы исправить эту проблему, вам необходимо проверить, как лампа установлена в розетку или осветительный прибор. Убедитесь, что лампа правильно вставлена и надежно закреплена на своем месте. Если лампа сильно покачивается или легко выходит из контакта, возможно, вам потребуется заменить крепление или осветительную приспособленность.

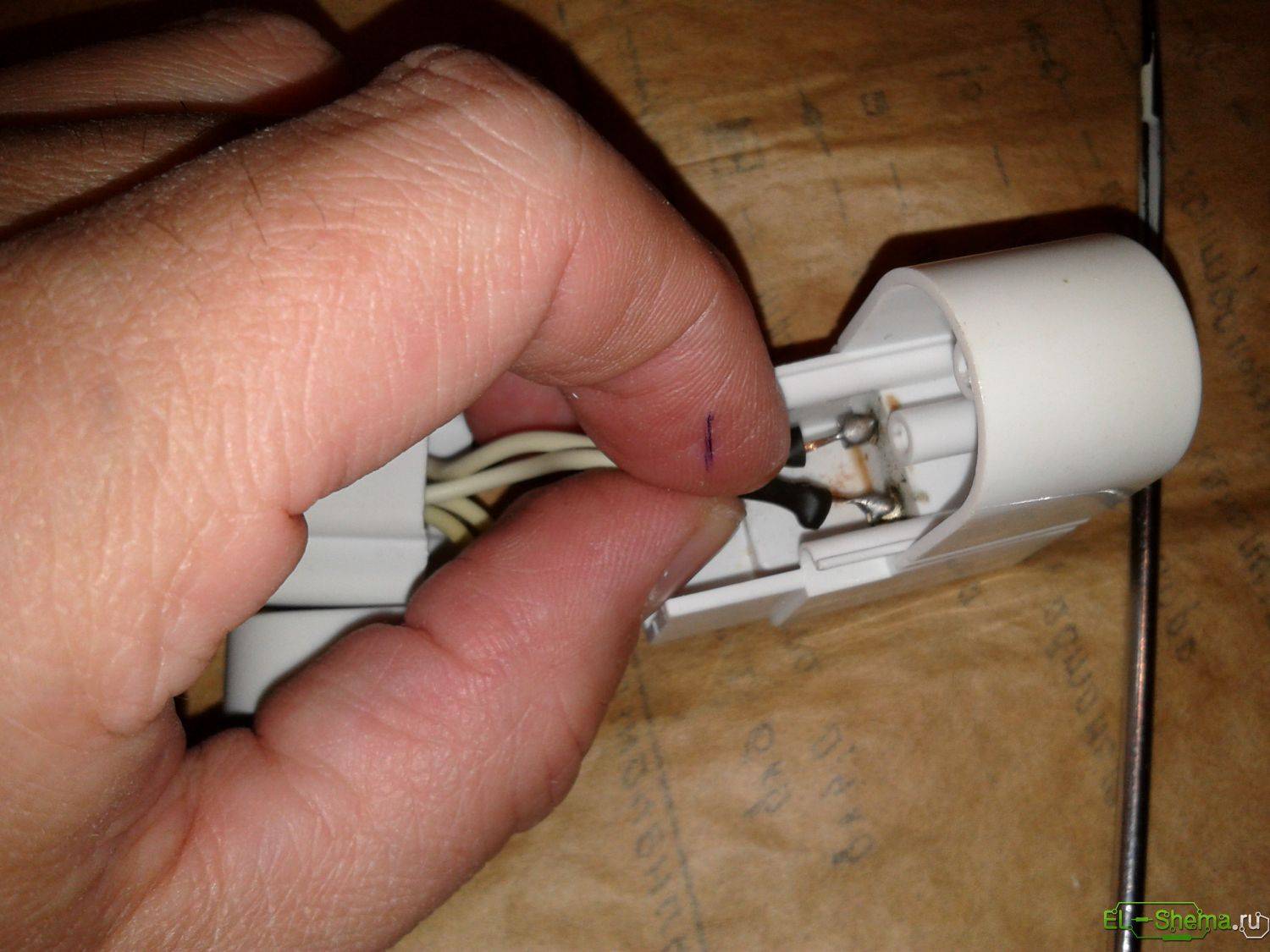

Также важно проверить, нет ли повреждений на контактах лампы или в розетке. Возможно, контакты оказались загрязненными или поцарапанными, что может мешать правильному входу в контакт идеально работающей лампы

Если неправильная установка или фиксация лампы оказывается основной причиной проблемы с горением, внимательно перепроверьте все соединения и, если требуется, замените поврежденные компоненты.

Основные виды неисправностей и методы их устранения

Прежде всего, нужно проверить, есть ли напряжение на контактах лампы и стартера. Если напряжение отсутствует, нужно заменить эти элементы, и светильник начнет работать нормально.

Но случаются ситуации (причем довольно часто), когда напряжение есть, а ЛДС не загорается или часто моргает. Почему это происходит? Рассмотрим все самые распространенные поломки и причины.

1. Если люминесцентная лампа при включении не мигает, но и не загорается, мог произойти разрыв цепи. Для его обнаружения следует прозвонить цепь при помощи мультиметра. Иногда случаются ситуации, когда просто вышла из строя вилка прибора или отсоединился провод, например, от балластного сопротивления или держателя;
2. Иногда при включении ЛДС слабое свечение возникает только с одного конца светильника. При этом слышны потрескивания, но свечение не усиливается. Причиной этого может быть короткое замыкание в патроне или проводке. Приведем два способа решения этой проблемы:
   1. Лампу нужно перевернуть, чтобы светящийся и неработающий конец вошли в другие патроны. Если свечение не восстановилось, необходимо заменить колбу;
   2. Если после замены работоспособность лампы не восстановилась, нужно проверить целостность патронов или проводки.
3. Еще одной поломкой ЛДС является вариант, когда на концах колбы возникает желтое свечение, которое со временем гаснет. Такую лампу необходимо заменить, поскольку произошла разгерметизация колбы, и в нее попал воздух;
4. Через некоторое время нормальной работы лампы может наблюдаться потемнение ее концов. В этом случае нужно проверить дроссель: снять показания рабочего и пускового тока. При такой неисправности, эти токи часто повышены, что и приводит к потемнению колбы. Требуется заменить дроссель новым;
5. Если при работе светильника периодически возникают темные пятна или проскакивают змейки электрического разряда, но свечение продолжается, возможно, неисправен стартер. Для более точного определения, почему это происходит, снимается рабочий ток на лампе. Если он повышен, заменяют дроссель. При нормальных значениях тока, колбу нужно повернуть в патронах несколько раз. Если свечение не восстановилось, лампа подлежит замене;
6. При постепенном уменьшении светового потока, также нужно замерить рабочий ток. Если он выше нормы, то причина, почему лампа светит не на полную мощность, в дросселе. При показателях в пределах нормы, следует заменить лампу: в ней оказалось недостаточное количество ртути.

Кроме этого, люминесцентные лампы моргают, но могут не загораться, по внешним факторам:

• Температура ниже +5 °C (такие светильники должны устанавливаться только внутри помещений);
• Низкое напряжение в сети (отклонение более 10% от нормы).

Эти факторы влияют на нормальную работу ЛДС и могут стать одной из причин того, что лампа не загорается.

Как отремонтировать люминесцентный светильник

Оптимальный способ ремонта — замена неисправного элемента

В большинстве случаев наиболее простой выход состоит в замене неисправных элементов. Проверить можно путем установки заведомо исправного элемента. Полноценный ремонт люминесцентного светильника сопряжен с рядом трудностей и требует наличия определенной квалификации и опыта. Перед тем как разобрать светильник дневного света, необходимо убедиться, что он отключен от сети и электричество на него не подано.

Проще всего найти замену неисправному стартеру. Заставить светильник включиться можно, установив вместо него кнопку. Данный способ опасен тем, что удержание кнопки сверх необходимого времени может вызвать перегорание нитей накаливания электродов.

Сложнее использование ламп бз дросселя. Разработано несколько работоспособных вариантов такого включения. Большинство схем использует принцип умножения напряжения сети для устойчивого запуска. В данных схемах применяются выпрямительные диоды и батареи конденсаторов, что вызывает увеличение габаритов самодельной ПРА. В качестве дросселя для ограничения тока используется мощный резистор или лампа накаливания 25-40 Вт, в зависимости от мощности люминесцентного светильника.

Преимущество резисторов в малых габаритах, но проблема состоит в высоком тепловыделении на нем во время работы. Лампы накаливания создают дополнительный световой поток, но поскольку они работают при сниженном напряжении, срок их службы практически не ограничен.

Конструкция светильника

Лампы накаливания и люминесцентные подключаются по-разному, но сгорать могут любые, даже самые качественные источники света. Причин неработоспособности ламп дневного много. Чтобы их выявить, необходимо кратко ознакомиться с конструкцией и действием.

Принцип работы люминесцентных ламп заключается в электрическом разряде, который происходит в парах ртути. Излучаемый ультрафиолетовый свет преобразуется в видимый специальным веществом – люминофором, который нанесен на внутреннюю поверхность колбы светильника.

Чтобы возник газовый разряд, необходимо высокое напряжение, которое создается во время включения светильника за счет использования ПРА.

Существует два принципиально различных типа пускорегулирующей аппаратуры:

• электромагнитный, в котором используется дроссель и стартер;
• электронный, собранный на радиоэлектронных компонентах.

Проверка исправности лампы дневного света и ее элементов — Почему перегорают?

С приходом электричества началась другая жизнь: появились электроплитки, холодильники, радиоприемники, телевизоры и другая техника, без которой трудно представить наше существование в окружающем мире. Для освещения придумано и придумываются различные средства. Одно из распространенных изобретений — люминесцентная лампа или лампа дневного света (ЛДС), имеющая различные формы и параметры. Она расходует во много раз меньше энергии по сравнению с лампой накаливания, давая столько же света. ЛДС имеет ряд преимуществ перед остальными светильниками:

1. высокая степень светоотдачи;
2. разнообразие оттенков света;
3. большой срок эксплуатации;
4. высокий КПД; рассеянный световой поток.

В силу некоторых причин ЛДС перестает светиться, не всегда имея видимых признаков неполадки. Пришла пора выяснить: как проверить лампу дневного света тестером (мультиметром).

1. Почему перегорают люминесцентные лампы
2. Выявление неполадок и их устранение
3. Целостность спиралей-электродов
4. Неисправности в электронном балласте
5. Как проверить дроссель люминесцентного светильника
6. Как проверить стартер
7. Как проверить емкость конденсатора тестером
8. Включение люминесцентной лампы без дросселя

Как работает ЛЛ с электронным балластом

Из-за массы недостатков электромагнитного балласта создали новый, более долговечный и технологичный ЭПРА. Это единый электронный блок питания. Сейчас он самый распространенный, так как лишен недостатков, имеющихся в ЭмПРА. К тому же он работает без стартеров.

Для примера, возьмем схему любого электронного балласта.

Схема электронного балласта для люминесцентных ламп

Входящее напряжение выпрямляется, как обычно, диодами VD4-VD7. Затем идет фильтрующий конденсатор С1. Его емкость зависит от мощности лампы. Обычно руководствуются расчетом: 1 мкФ на 1 Вт мощности потребителя.

Далее заряжается конденсатор С4 и пробивается динистор CD1. Образующийся импульс напряжения задействует транзистор Т2, после чего в работу подключается полумостовой автогенератор из трансформатора TR1 и транзисторов Т1 и Т2.

Электроды лампы начинают разогреваться. К этому добавляется колебательный контур, входящий в электрический резонанс перед разрядкой из дросселя L1, генератора и конденсаторов С2 и С3. Его частота составляет около 50 кГц. Как только конденсатор С3 заряжается до напряжения запуска, интенсивно нагреваются катоды, и происходит плавное зажигание ЛЛ. Дроссель сразу же ограничивает ток, а частота генератора падает. Колебательный контур выходит из резонанса, и устанавливается номинальное рабочее напряжение.

Плюсы электронных балластов:

• малый вес и небольшие габариты за счет высокой частоты;
• высокая светоотдача благодаря повышенному КПД;
• нет миганий у ЛЛ;
• защита лампы от перепадов напряжения;
• отсутствие шума при работе;
• долговечность благодаря оптимизации режима запуска и работы;
• есть возможность установить моментальный пуск или с задержкой.

Минус электронных балластов – только лишь высокая стоимость.

Обратите внимание! Электронный дешевый балласт для люминесцентных ламп работает, как и ЭмПРА: лампа дневного света зажигается от большого напряжения, а горение поддерживается малым

Как правильно подключить

Подключение люминесцентных ламп проводится с помощью различных вариантов. С использованием дросселя, с балластом, со стартером или без него. Далее в статье приведено подробное описание каждого способа.

С дросселем и без него

Люминесцентную установку нельзя просто зажечь — ей необходимо наличие зажигателя и токоотвод. В небольших изделиях фабрики все эти нюансы учитывают и встраивают в корпус и покупателю нужно только лишь вкрутить лампочку в подходящий плафон светильника/торшера и нажать выключатель.

А для более крупных лампочек необходима пускорегулирующая установка, которая может быть как электромеханическая, так и электронная.

Для правильного подсоединения и бесперебойной работы лампочки нужно знать схему.

Здесь рассматривается поэтапное подключение двух трубчатых люминесцентных ламп к сети с применением стартерной установки. Для работы необходимо иметь два стартера, дроссель, вид которого должен непременно соответствовать виду лампы.

А также необходимо помнить о суммарной мощности пускового аппарата, она не должна быть выше, чем у дросселя.

При включении питающего кабеля к лампочке необходимо помнить, что в роли ограничителя тока будет дроссель.

Поэтому, фазную жилу нужно подключать через него, а на изделие подключить нулевой кабель.

Данная схема подключения подходит для крупных осветительных ламп. А более меньшие модели оснащены вмонтированным устройством запуска и регулировки — портативным ЭПРА, который расположен в корпусе.

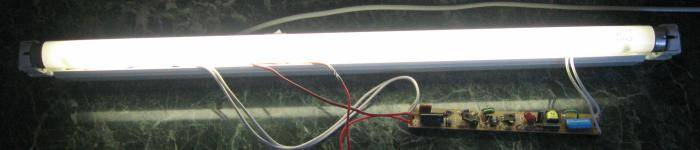

Подключение без использования дросселя

Такой вариант подключения будет более тяжелым, и не подойдет для новичка.

Для работы можно использовать диодный мост с несколькими конденсаторами и подсоединенная последовательно в цепь в роли балласта, лампа накаливания.

Основной плюс этого подключения в том, что можно включить не только обычную лампу без дросселя, но и испорченную, в которой нет спиралей.

Для изделий мощностью 18 ватт необходимо брать следующие элементы:

• диодный мост GBU405;

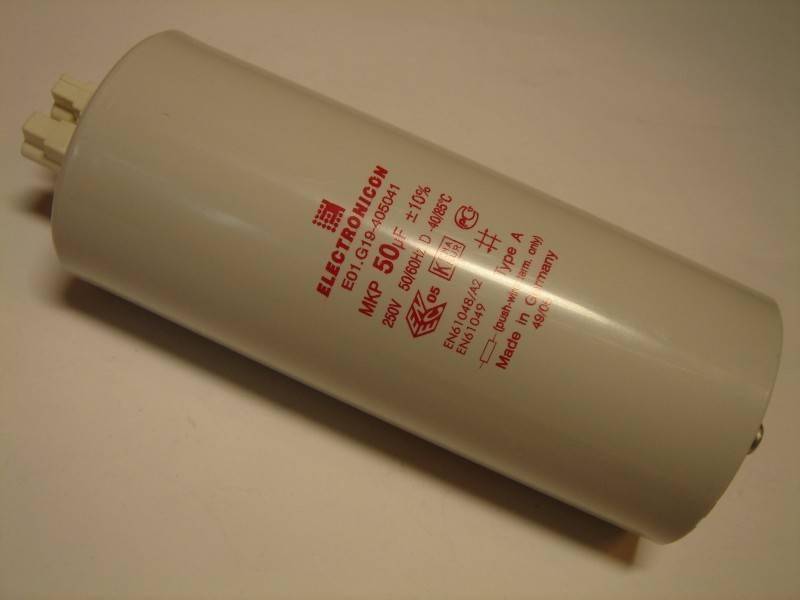

• конденсатор 2NF (до 1 кв)
• конденсатор 3NF (до 1 кв)
• люминесцентная лампа 50 Вт

Для трубок большей мощности нужно увеличить объем конденсатора. После всего схема подключается к дневному освещению.

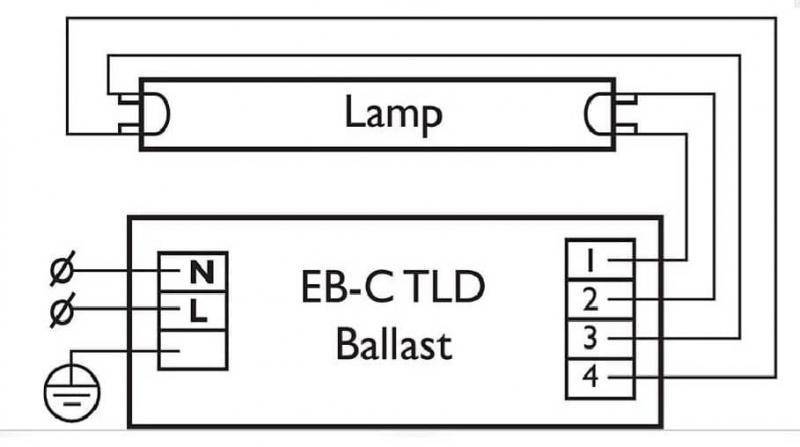

С электронным балластом

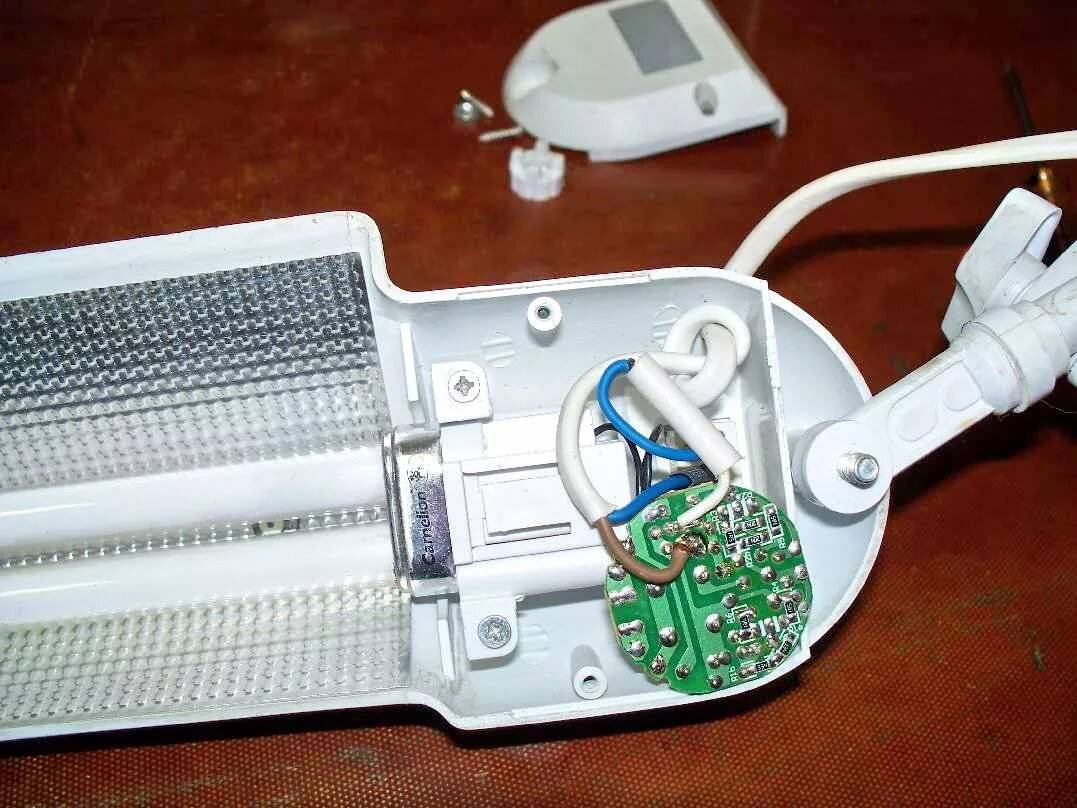

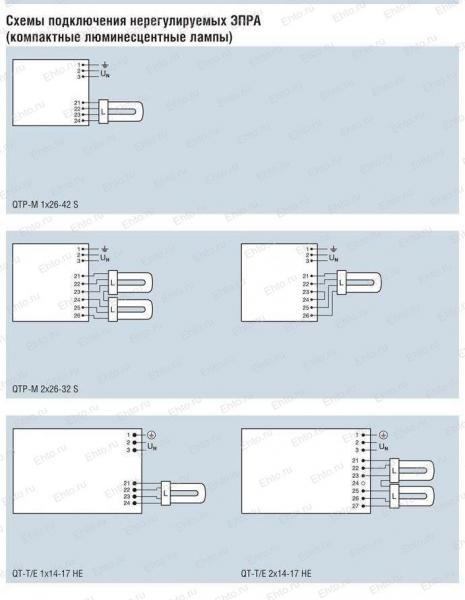

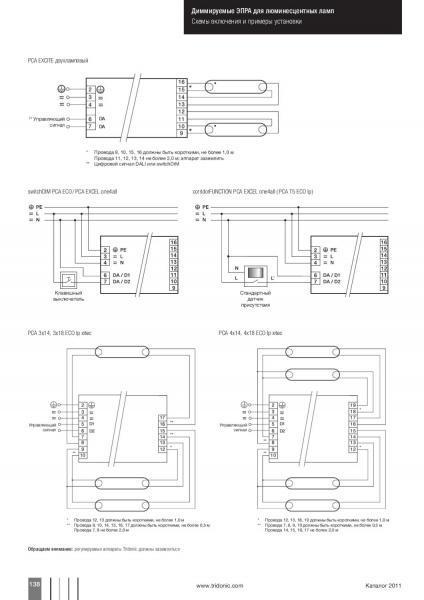

Провести работу по подключению с применением ЭПРА для люминесцентных изделий легко произвести, если человек имеет базовые навыки работы с электрикой. Фактически, в изделии будет находиться сам блок, элемент проводов и лампы дневного освещения.

Для начала необходимо выбрать в корпусе лампы удобное место для подключения электронного блока управления, полагаясь на практичную расстановку клемм, которые находятся на корпусе.

Зафиксировать его с корпусом с помощью саморезов простым шуруповёртом. Соединить блок управления с изделием и клеммой подключения.

Программа подключения двух люминесцентных изделий такая же, только они включаются последовательно, поэтому мощность блока управления должна быть больше. По такой же схеме можно подключить три и более лампочки.

После завершения работы, необходимо убедиться в верности подключения всех проводов, и только потом крепить светильник на место. Проверив вольтметром отсутствие напряжения в электросети, подсоединить светильник к электрической проводке.

В завершении нужно включить напряжение, чтобы проверить работы люминесцентной лампы. Если все было произведено правильно, то это будет заметно сразу.

Лампы сразу включатся, не нужно ждать пока они разогреются, а также они перестанут издавать шум, исчезнет мерцание, а яркость будет гораздо выше.

Если человек не уверен в своей способности, то лучше вызвать специалиста для этой работы.

Со стартером

Схему подключения люминесцентной лампы со стартером будет выполнить проще всего. Здесь для примера будет взята лампочка на 40 Вт. Дроссель должен быть с такой же мощностью, а для стартера будет достаточно 60 Вт.

Пошаговое подключение по схеме:

• параллельно установить стартер к выступающим боковым контактам на краях люминесцентной лампочки. Эти контакты похожи на куски нитей накаливания вакуумной колбы;
• теперь на контакты необходимо начать подсоединять дроссель;
• к этим контактам подсоединить конденсатор, непоследовательно, а параллельно. Из-за этого конденсатору будет возмещаться реактивная мощность и уменьшаться помехи в электросети.

Такую простую схему может осуществить любой человек, но перед тем, как включаться лампочку, нужно замерить напряжение в сети. Включать светильник только после теста мультиметром.

Наиболее распространённые причины неисправности

Качество работы осветительного прибора подобного типа зависит от многих факторов. И если хотя бы одно условие не выполнено, то правильная работа лампы уже невозможна, а мерцание люминесцентных ламп обеспечено. Начиная разбираться в причинах поломки светильника, стоит рассмотреть самые банальные варианты.

Первое, испорченная люминесцентная лампа. Возможно, пришло время заменить старую лампу на исправно работающую, и проблема будет решена.

Второе, поломки электросети, в которую включена ЛДС. Возможно, присутствуют скачки напряжения, разъединения или плохой контакт, которые влияют на корректную работу люминесцентного источника света. Если со скачками напряжения, скорее всего, придется смириться, то поломки электросети можно устранить. Проверьте, нет ли перебоев линии подачи тока и качество контактов подключения самого светильника.

Третье, если температура в помещении ниже 10 градусов тепла по Цельсию, то лампа может мигать или не зажигаться вовсе.

Выключатель с подсветкой

Как уже говорилось ранее, подобные рубильники зачастую являются причиной сбоев в работе ЛДС. Дело все в том, что при включенном состоянии силовые контакты выключателя замкнуты между собой и мини-лампочка в коммутаторе не работает, при выключении — она загорается. А если она горит, то значит, к ней поступает электрический ток. Схема движения тока в такой цепи состоит из сети, индикатора и люстры. Да, этот ток невелик, однако, он может служить неплохой зарядкой для конденсатора люминесцентной лампы. В тот момент, когда конденсатор достигает достаточного уровня заряда для включения — происходит вспышка. Он разряжается, а процесс запускается заново. Цикл продолжается до тех пор, пока свет не будет включен.

Неправильно подключенная электропроводка

Корректно выстроена схема подключения люминесцентной лампы — это, несомненно, важная часть. При несоблюдении банальных правил радиофизики, вы можете не только испортить ЛДС, но и навредить себе и окружающим. Существуют различные схемы подключения, но их общий принцип прост. При подключении электропитания в стартере возникает разряд, и замыкаются электроды, после этого ток в цепи электродов и стартера ограничивается сопротивлением дросселя — возрастает ток в лампе, нагреваются электроды. Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается. В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс, который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера. Когда лампа светит – стартер не будет участвовать в схеме работы, его контакты будут и останутся разомкнуты.

Если причина неисправности в неправильно выстроенной схеме подключения, то нужно полностью разобрать все части цепи. Выстроить их в верном порядке. Протестировать работу лампы.

Помните, что для ремонта техники, зависимой от электрической сети, вам необходимо обладать определенным набором радиотехнических знаний. Также при себе нужно иметь специализированные инструменты: мультиметр, паяльник, набор отверток, запасные части аппарата и другое.

Как работают люминесцентные лампы: 4 фазы запуска и отключения — простое объяснение

Внутри герметичного пространства стеклянной колбы находятся пары ртути, создающие ультрафиолетовый спектр излучения. В видимый свет его преобразует люминофор, нанесенный по внутренней поверхности трубки.

Газовый разряд, вызывающий свечение, протекает между электродами, образованными нитями накала. Для его розжига используется дроссель и стартер.

Фаза запуска №1. Разогрев нитей накала

При подаче напряжения выключателем на схему лампы в ней по замкнутой цепи начинает протекать переменный ток. Его путь: дроссель, одна нить накала, емкостное сопротивление стартера, вторая нить накала.

Металл обоих электродов разогревается, вокруг них создается электронная эмиссия, облегчающая возникновение тока газового разряда.

Фаза запуска №2. Замыкание контакта стартера

Дроссель, обладая индуктивным сопротивлением, первоначально накапливает электромагнитную энергию.

Внутри стартера между его электродами создается тлеющий разряд, нагревающий биметаллический контакт. Последний начинает выгибаться и замыкает дополнительную цепочку, подключенную параллельно электродам. Через нее начинает протекать ток.

Тлеющий разряд прекращается. Биметалл остывает.

Фаза запуска №3. Газовый разряд

Остывший биметалл стартера отключает контакт дополнительной цепочки.

Дроссель при разрыве цепи формирует импульс повышенного напряжения благодаря наложению ЭДС самоиндукции на сигнал бытовой сети 220 вольт.

Большой всплеск напряжения между электродами колбы пробивает электрическое сопротивление газовой среды, создается ток разряда в ней.

Дроссель же с момента возникновения газового разряда своим сопротивлением ограничивает ток в цепи, предотвращает дуговое замыкание. Лампа светится.

На этом этапе стартер уже выполнил свою задачу и в работе не участвует.

Фаза запуска №4. Снятие напряжения выключателем

Разрыв цепи питания прекращает протекание газового разряда и свечение лампы.

Изложенная технология запуска за счет предварительного разогрева нитей накала называется горячей. Она обеспечивает наиболее экономный режим создания нагрузок на встроенные электроды, обеспечивает им повышенный ресурс.

Люминесцентную лампу можно запустить в работу быстрее, без прогрева нитей. Для этого между ними достаточно приложить импульс повышенного напряжения. Этот метод называется холодным запуском. Его применение значительно сокращает ресурс оборудования.

Люминесцентные лампы — проблемы с запуском.: useful_faq — LiveJournal

Итак, какие есть варианты решения этой проблемы?1. погуглил про ЭПРА… внятных обзоров для них никто не пишет, понятно что есть с плавным стартом, есть с немерцающими лампами, есть с поддержкой диммера и т.п. Но вот судя по форумам — многие модели дохнут. А какие не дохнут — не понятно, может просто непопулярные. И главная проблема с ЭПРА — у них у всех документировано напряжение 220/240в ±10% — т.е. как они себя поведут при падении хотя бы до 180в — не понятно. У брендов типа Tridonic и Helvar — в даташитах указано что рабочее напряжение от 198в, и что при более низких напряжениях время работы всего несколько часов…

2. Запитать всё через стабилизатор… Не хотелось бы плодить лишние устройства, долговечность стабилизаторов вызывает много сомнений. Так что этот вариант пока не нравится.

3. на радиолюбительских сайтах есть популярная схемка (я причём её помню ещё в литературе 70годов) из 6 диодов и 4 конденсаторов — и типа лампа будет работать, и даже будет работать вечно (там нити поджига как таковые не используются, лампа разжигается импульсом в 1.2кВ). Но если всё так хорошо — то почему нет промышленных ЭПРА на базе этой схемы? Или там лампы с катастрофической скоростью будут деградировать?

4. В прайсах увидел что есть стартёры для работы в условиях низкой температуры. Например Philips P10 сказано что на температуру от -40°C. Однако, у меня есть Osram для которого нашёл в ТТХ диапазон от -20° — но он не решает проблему с запуском при +15° и 210в… Тут видимо надо комплексное решение для пониженного напряжения и температуры…

Основные компоненты LED лампы

Чтобы ориентироваться в терминологии и представлять себе поле деятельности, необходимо понимать конструкцию и функцию главных узлов светодиодного светильника (или лампочки):

1. Светодиод — излучающий диод, закрепленный на алюминиевой пластине. Может иметь собственную оптику в виде линзы.
2. Цоколь/разъем/сокет — контактное соединение лампы. Выполняется в виде резьбового цилиндра или штырькового (пинового) контакта.
3. Радиатор — служит для передачи тепла от излучающего диода в окружающее пространство. Для эффективной процесса контакт между радиаторной пластиной и излучающим диодом выполняется через термопасту.
4. Драйвер (блок питания/БП) — устройство, преобразующее переменный ток сети напряжением 220 В в постоянный ток никого вольтажа. БП питает энергией источник света и автоматически регулирует параметры, компенсируя их колебания и обеспечивая стабильную работу светильника. Самые простые драйверы реализованы с помощью резистора или конденсатора. Более совершенные блоки имеют в своем составе трансформатор и управляющий чип. БП может быть как наружным, так и внутренним (располагаться в цоколе лампы).
5. Диффузор, рассеиватель — обычно плафон или абажур, служащий для более равномерного распределения светового потока, а также изменения угла рассеивания.

Рис. 1. Компоненты светодиодной лампочки с полимерной колбой Большинство отказов LED светотехники связано с неисправностями драйвера и/или самих диодов. В свою очередь, причиной этих неисправностей может быть недостаточный отвод тепла через радиатор.

Как определить и устранить неисправность люминесцентной лампы

Устройство и принцип работы люминесцентной лампы

На концах лампы расположены катоды (3) – биспиральные вольфрамовые электроды, соединенные с контактными штырями (5), зафиксированными на стеклянной колбе при помощи цоколя (4).

В упрощенном виде процесс рабочий процесс люминесцентной лампы выглядит следующим образом: на катоды лампы благодаря стартеру подается высоковольтный импульс, продуцируемый дросселем.

Нагретый катод начинает испускать поток электронов, двигающихся с высокой скоростью. В момент столкновения электронов с атомами ртути происходит ионизация газа, создавая между катодами лампы электрический разряд.

Выделяемый при этом поток света ультрафиолетового диапазона попадает на слой люминофора (2), которым покрыта внутренняя часть стеклянного баллона лампы. Происходит преобразование невидимого человеческому глазу ультрафиолетового излучения в свечение, находящееся в видимой части спектра.

После образования внутри лампы электрического разряда контакты стартера размыкаются и на катоды лампы подается рабочее напряжение, необходимое для поддержания тлеющего разряда.

Неисправности люминесцентных ламп и способы их устранения

Описание неисправности	Причина	Способ устранения
Лампа не зажигается	Обрыв провода, отсутствие контакта, неисправность лампы или стартера, низкое напряжение в сети	Заменить лампу, проверить напряжение на ее контактных штырях
Тусклое свечение по краям лампы	Неисправность стартера	Заменить стартер
Мерцающее оранжевое свечение на краях лампы	Попадание в колбу лампы воздуха	Заменить лампу
Неравномерное заполнение разрядом пространства колбы лампы, свечение в виде змейки на некоторых участках лампы	Неисправность дросселя	Заменить дроссель
Через несколько часов работы концы лампы темнеют и она перестает зажигаться	Неисправность дросселя	Заменить дроссель
Лампа периодически то зажигается, то гаснет	Неисправность лампы или стартера	Заменить лампу или стартер
Лампа зажигается, но горит тускло	Неисправность дросселя, недостаточное количество ртути в лампе	Заменить дроссель или лампу
При включении перегорают спирали лампы, концы колбы чернеют	Пробой изоляции дросселя	Заменить дроссель

Чтобы впустую не тратить время на поиск неисправности в люминесцентной лампе, знайте, что рабочая исправная лампа может не зажигаться из-за колебаний напряжения в питающей сети более 7% или температуры окружающего воздуха ниже 10 С.

Удачи вам! Пусть у вас все получится!

Рекомендации

Если нет реакции на включение, прежде чем начать искать неисправность рекомендуется замерить напряжение на входных клеммах. При его наличии искать неисправность в следующем порядке:

1. Немного повернуть лампы вокруг оси. В случае точной установки контакты расположены параллельно плоскости светильника. Правильное положение можно определить, почувствовав усилие при постановке на место.
2. Сменить стартер на рабочий. Специалисты, обслуживающие множество приборов освещения с лампами дневного света, постоянно имеют с собой заведомо рабочий стартер. При отсутствии такового лучше взять его для проверки с действующего светильника.
3. Испытать работоспособность лампы. Если светильник имеет две лампы, то это сделать не составляет труда. В противном случае придётся разыскать работающую лампу в другом месте.
4. Замерить мультиметром сопротивление.
5. В случае исправности лампы и стартера, проверяется дроссель. Для этого поможет мультиметр или простая индикаторная отвертка. При проверке фаза должна быть на выходе и входе. В случае появления сомнений дроссель заменяется.
6. Далее, проверяется отсутствие дефектов в проводке светильника. Для проверки светильник желательно снять. Проверяются все контактные соединения дросселя, патронов и стартера.

Классификация люминесцентных ламп

Без сомнения, светильники на основе люминесцентных трубок очень популярны. Это, прежде всего, стало причиной потрясающей экономичности такого источника освещения. При потреблении в 5 раз меньше электроэнергии, ЛДС дает световой поток примерно в 1,5 раза превышающий от лампы накаливания.

Также немалую роль сыграла и долговечность таких ламп. Поэтому хоть такой прибор и более «капризный», но ЛДС получили широкую популярность и распространение

Моделей таких приборов освещения существует большое количество, поэтому при выборе важно обращать внимание на маркировку, которая наносится на колбу

Давайте рассмотрим основные параметры:

• Мощность. Основной параметр, которым характеризуется любой потребитель. Но в люминесцентных светильниках этот показатель наглядно показывает, насколько этот осветительный прибор экономичнее обычной лампы. Обозначается в ваттах (W);
• От диаметра колбы во многом зависит яркости и спектр светимости: чем толще лампа, тем ярче она светит. Диаметр обозначается в миллиметрах (мм). Некоторые производители через дробь указывают длину колбы, также в миллиметрах;
• Кроме этого, на колбе имеется маркировка, указывающая, какой пуск необходим этому устройству: RS – без стартерные, PHs – необходим стартер для правильной работы.

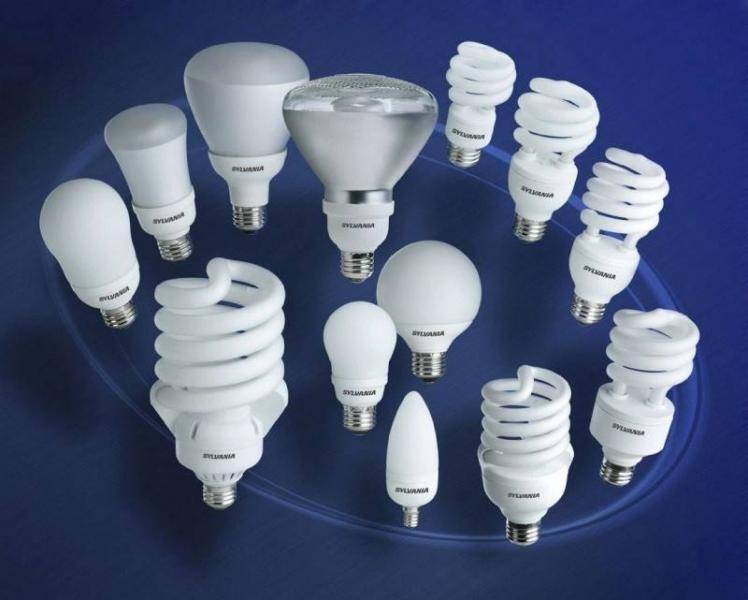

Также на колбу наносится еще одна маркировка, обозначающая форму. Линейная (прямая) форма маркировки не имеет, а различные фигурные и сложные конструкции маркируются следующим образом: U (дугообразные), R (с рефлектором), S (спиралевидная), C (свеча), G (кольцевые), T (в виде таблетки).

В заключение расскажем о производителях люминесцентных ламп, которые выпускают продукцию высокого качества, признанного во всем мире. Прежде всего, это бренд General Electric, лидер в этой отрасли. Затем стоит отметить таких производителей: Philips, Osram, Narva, Foton, Sylvania и другие.

Люминесцентные светильники давно вышли за пределы обычных прямых колб. Сегодня это более десятка различных форм, яркости и цвета свечения. Надеемся, наша статья поможет вам не только выбрать, но в случае неисправности, и починить люминесцентную лампу.

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

• полное или частичное отсутствие освещения;
• появление кратковременного мигания;
• самопроизвольное отключение света во время работы прибора;
• выход из строя лампочки или светодиодов.

Светодиодная лампочка

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

• неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
• перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
• выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

• неправильное подключение изделия к сети;
• кратковременное замыкание, появившееся в цепи;
• неправильный монтаж прибора;

Светодиодная люстра на потолке

• несоблюдение схемы его подключения;
• изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Устройство ЭПРА

Электронный пускорегулирующий аппарат (electronic ballast) является сложным электронным устройством. В состав входят:

• Фильтр помех: необходим для нивелирования влияния помех из электросети и в нее;
• Выпрямитель: необходим для преобразования переменного тока в постоянный;
• Опционально: корректор мощности;
• Сглаживающий фильтр: служит для снижения пульсаций;
• Инвертор: повышает напряжение до необходимого;
• Балласт: аналог электро-магнитного дросселя.

В некоторых моделях инвертор может быть дополнен регулятором яркости. Для этого необходим внешний светорегулятор (либо ручной, либо автоматический на базе фоторезистора). Схем разработано очень много. Элементная база ЭПРА для дневных люминесцентных ламп весьма разнообразна: от мощных полевых транзисторов в мостовой схеме при нагрузках в сотни Ватт, до микросхем-драйверов в маломощных светильниках. Но тем не менее алгоритм работы един.

В упрощенном виде для одной лампы дневного света схема выглядит так:

Т.е. схема состоит всего из двух компонентов: люминесцентной лампы и электронного пускателя. С точки зрения электрика это намного проще классической схемы светильника при использовании электромагнитного дросселя и стартера. На клеммы N и L подается сетевое напряжение. Вывод ground – заземление. Для работы ЭПРА подключение заземляющего контакта не является обязательным и служит лишь для безопасной эксплуатации.

Схема подключения для двух ламп – аналогична.

В ней отсутствуют дополнительные элементы, схема дополнена разве что второй лампой, выводы которой подключены напрямую к электронному блоку.

Схемы ЭПРА сложны и состоят из множества электронных компонентов. Человеку без инженерного образования понять схему очень сложно. К тому же не каждый электрик сможет разобраться во внутреннем устройстве.

Один из вариантов принципиальной схемы ЭПРА

Это достаточно простая схема для инженера-электроника. В упрощенном понимании схема работает следующем образом. Выпрямление производится двухполупериодным выпрямителем – диодным мостом. Сглаживание пульсаций выполняется электролитическим конденсатором, рассчитанным на напряжение выше сетевого, так как амплитудное значение синусоиды для сети переменного тока примерно в полтора раза выше сетевого (√2*220В). Остальными процессами управляет микросхема. За подачу напряжения на лампы отвечают полевые транзисторы. Далее преобразователь работает автономно, частота не изменяется.

Знание электроники позволяет создать и схему питания люминесцентной лампы от низковольтных источников. Схема получается достаточно компактна

Самое важно правильно намотать трансформатор

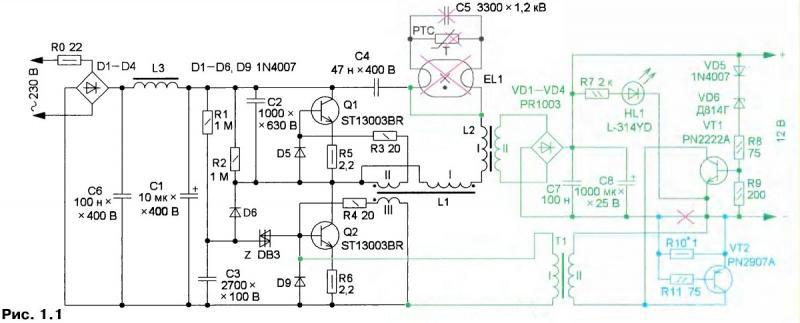

Принципиальная схема питания люминесцентной лампы от низковольтного источника
