Предисловие. Рассмотрим в данной статье требования к котельной в частном доме, СНиП 2015 на размер окна в газовой котельной, вентиляцию и дымоход в данном помещении.
Все представленные в материале требования обязательны при обустройстве котельных в домашних условиях для безопасной работы газового отопительного оборудования.

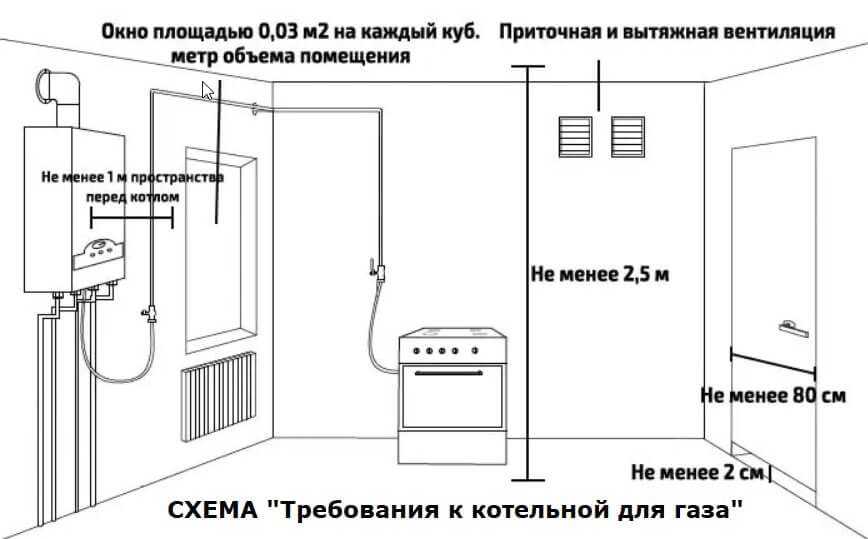

В статье указаны все нормы к котельной для газового котла в частном доме.
Согласно действующему СНиП 2015 года, а также инструкции Минстроя России по размещению оборудования для отопления и горячего водоснабжения, при размещении газовых и твердотопливных мощностью до 150 кВт в отдельном помещении жилого здания, данное помещение должно отвечать ряду норм и требований. В том числе, диаметр приточной вентиляции, размер окна в котельной, материал отделки стен, высота дымохода и т.д.
1. Требования к помещению котельной в коттедже
газовое оборудование недопустимо устанавливать в жилых комнатах; высота потолков в помещении должна быть не менее 2,2 метра; не допускается отделка стен, потолков и полов горючими материалами; между полотном двери и полом должен быть зазор для поступления воздуха;
размеры окна определяются, как 0,3 кв.м окна на каждые 10 куб.м помещения.
2. Вентиляция в котельной с газовым котлом СНиП
помещение должно иметь вентиляционный канал диаметром не менее 110 мм; подача воздуха производится через отверстие в двери или зазор между полом; размеры приточных отверстий должны быть не менее 8 на 1 кВт мощности котла;
вентиляцию следует утеплить и сделать уклон горизонтальной трубы в сторону улицы.
для дымохода в стене пробиваются канал, который необходимо утеплить; не допускается подача продуктов сгорания в жилые помещения;
дымоход газового или твердотопливного котла должен быть выше конька крыши;
котел устанавливается на полу или на стене, вдали от электроприборов;
обеспечивается свободный подход к котлу для обслуживания со всех сторон.

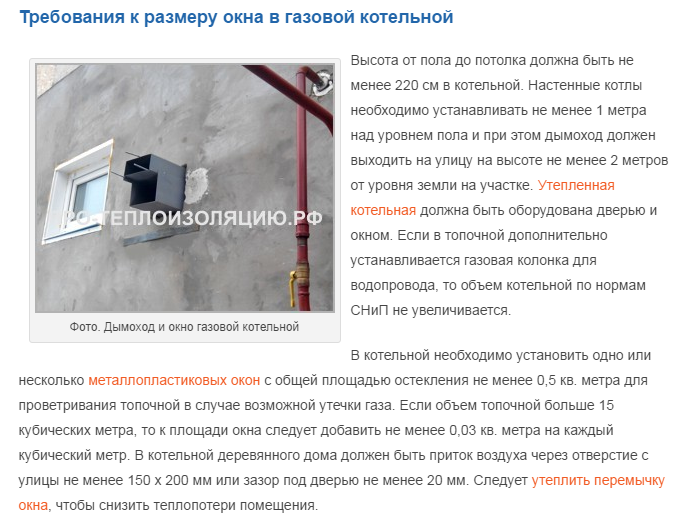

Требования к размеру окна в газовой котельной
Высота от пола до потолка должна быть не менее 220 см в котельной.
Настенные котлы необходимо устанавливать не менее 1 метра над уровнем пола и при этом дымоход должен выходить на улицу на высоте не менее 2 метров от уровня земли на участке.
Утепленная котельная должна быть оборудована дверью и окном. Если в топочной дополнительно устанавливается газовая колонка для водопровода, то объем котельной по нормам СНиП не увеличивается.
В котельной необходимо установить одно или несколько металлопластиковых окон с общей площадью остекления не менее 0,5 кв.
метра для проветривания топочной в случае возможной утечки газа. Если объем топочной больше 15 кубических метра, то к площади окна следует добавить не менее 0,03 кв.
метра на каждый кубический метр. В котельной деревянного дома должен быть приток воздуха через отверстие с улицы не менее 150 х 200 мм или зазор под дверью не менее 20 мм.
Следует утеплить перемычку окна, чтобы снизить теплопотери помещения.
Требования к газовой котельной в частном доме
Установить отопительный котел в деревянном доме можно на кухне и в специальных помещениях – топочных. В санузлах котлы устанавливать запрещено.
Если для отопительного оборудования предусмотрено отдельное помещение, то необходимо ознакомиться с требованиями СНиП 2016 к котельным – помещениям, где размещается газовый или твердотопливный котел, а также вспомогательное оборудование для отопительной системы коттеджа.
Высота потолков в котельной не менее 220 см, объем помещения составлять должен не менее 15 кубических метров или 6 квадратных метров.
Обязательно в котельной должно быть окно площадью остекления не менее 0,5 квадратных метра, а также отверстие под дверью для подачи свежего воздух.
В помещении запрещено устанавливать электроприборы, так как необходимо пространство для свободного доступа к оборудованию.
Периметр данного помещения может быть произвольный, единственное, что следует учесть — это ширина проходов, которые должны быть была не менее 1 метра от котла до противоположной стены.
По площади котельная в частном доме должна быть не менее 6 квадратных метров.
Газовое оборудование на природном газе устанавливать допускается на любом этаже, в том числе в подвальном или мансардном этаже жилого деревянного и кирпичного дома.
На практике все перечисленные требования не всегда соблюдаются.
Технадзор и пожарные инспекторы достаточно жестко смотрят только на площадь котельной, размер окна, наличие дверей и вытяжки, а также на площадь приточной вентиляции и вытяжки.
Все эти параметры следует заранее согласовать с проектной документацией. Компании, предоставляющие услуги проектирования газоснабжения выполняют проект котельных согласно всем действующим СНиП.
Нормативные документы при монтаже газового котла
Все тонкости монтажа систем газопотребления, газораспределения и объектов СУГ (сжиженные углеводородные газы) установлены в основных нормативных документах по проектированию и строительству газораспределительных систем, а именно – в сводах правил или сокращенно СП.
Устройство котельной в обязательном порядке должно соответствовать трём основным СП. Это обусловлено потенциальной взрывоопасностью оборудования, в котором используется легко воспламеняющийся природный газ, к тому же топливо находится под максимальным избыточным давлением порядка 0,07 МПа.
При оформлении понадобятся следующие нормативные документы:
- СП 42-101-2003 действует с 8 июля 2003 года и отражает достоверные (полученные опытным путем в независимых экспериментальных условиях) научные данные, которые позволяют реализовать на практике соответствующие технические решения в области проектирования и строительства газораспределительных систем из металлических и полиэтиленовых труб.
- СП 62.13330.2011 вступил в силу с 1 января 2011 года, и стандартизирует устройство газораспределительных систем.
- СП 402.1325800.2018 утвержденный Министерством строительства и жилищно-коммунального хозяйства с 5 декабря 2018 г, раскрывает требования при использовании систем газопотребления в жилых домах.
Кроме того, дополнительная информация по пожаробезопасности и оснащению современных котельных содержится в разных частях других нормативных документов. В пятом разделе свода правил СП 281.1325800.2016 представлены современные конструктивные решения теплогенераторных
Стоит обратить внимание и на раннюю редакцию СП 41-104-2000 по проектированию автономных источников теплоснабжения, здесь больше конкретики. В СП 7.13130.2013 указаны требования к пожарной безопасности в дымоходе систем теплоснабжения. В СП 31-106-2002 в частях 6.2 и 6.3 отмечено положение об эксплуатации тепловых сетей в одноквартирных жилых домах, п
4.4.8 упоминает об установке насосов в помещении с теплогенератором. СП 124.13330.2012 объясняет нормы устройства котельной в отдельно стоящем здании
В СП 31-106-2002 в частях 6.2 и 6.3 отмечено положение об эксплуатации тепловых сетей в одноквартирных жилых домах, п. 4.4.8 упоминает об установке насосов в помещении с теплогенератором. СП 124.13330.2012 объясняет нормы устройства котельной в отдельно стоящем здании.
Квалифицированные специалисты должны уметь пользоваться подсказками из перечисленных СНиПов для грамотного монтажа газовой котельной в частном доме. В них содержатся рекомендательные инструкции по расположению оборудования и труб, расстоянию между компонентами тепловой сети, всех точек и выходов для обогрева или подачи горячей воды.
Обратите внимание! В своде правил 89.13330.2016 указаны Размеры газовых котельных в частных домах по котельным мощнее 360 кВт, что уже относится к многоэтажным строениям от 3 тыс. квадратов. Таким образом ссылаться на них при установке обычного газового котла неправильно
Таким образом ссылаться на них при установке обычного газового котла неправильно.
Нормативные документы
Автономная система обогрева и горячего водоснабжения частного дома предполагает использование различного рода отопительных котлов. Громоздкие агрегаты и блоки управления с приборами контроля, как правило, размещаются в отдельном помещении. Эта комната должна быть спроектирована с учетом ряда предписаний из действующих нормативных документов. В частности, относительно требований к остеклению окон в котельной рассматриваются три базовых регламента.

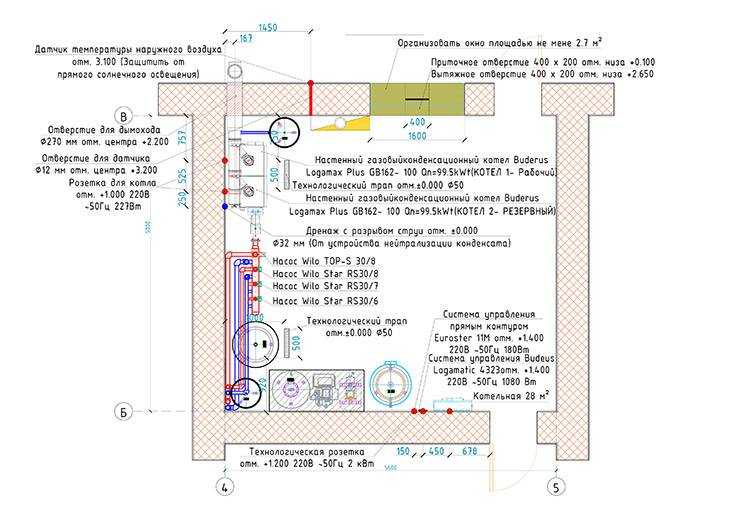

Проект котельной с газовым отопительным котломИсточник waysi.ru
СП 42-101-2003
В соответствии с документом в помещении, где установлено газовое оборудование радиационного либо конвективного действия, должно быть установлено окно с форточкой или фрамугой. В качестве альтернативы допускается организация приточно-вытяжной вентиляции, но она не сбрасывает избыточное давление в случае взрыва газового оборудования. Размеры вентканала определяются техническими расчетами.
Здесь же прописаны условия, которым должны соответствовать стеклопакеты как часть легкосбрасываемых ограждающих конструкций:
- площадь свыше 0,8 кв.м при толщине стекла 3 мм;
- 1 кв.м – 4 мм;
- 1,5 кв.м – 5 мм.
Площадь окна в газовой котельной без учета оконного профиля определяется по объему помещения. Соотношение показателей выглядит так: 0,03 кв.м на каждый кубометр. Также при эксплуатации оборудования с газовым топливом необходимо исключать материалы для сборки конструкций, которые могут стать причиной появления искр.

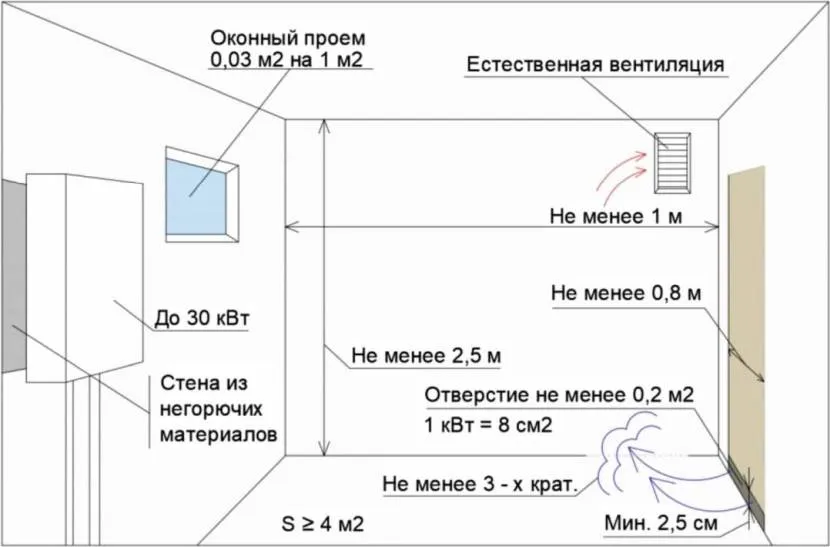

Стандарты газовой котельной в частном домеИсточник mykitchendesign.ru
ГОСТ Р 56288-2014
В этом документе прописаны технические требования к легкосбрасываемым оконным конструкциям со стеклопакетами (ЛСОКС). На случай взрыва внутри котельной должны быть предусмотрены поворотные и смещаемые створки, которые открываются в сторону улицы. Крепление секций может быть с вертикальным либо горизонтальным шарниром.
Кроме основной маркировки с идентификатором ЛСОКС должно быть дополнительное обозначение:
- ПР – промышленное предприятие;
- Ж – жилое здание;
- П – с поворотной створкой (степень открывания равна или превышает 90 градусов);
- С – смещаемая конструкция.
Технические характеристики окон в котельной частного дома выглядят следующим образом:
- нормативная температура эксплуатации остекления находится в пределах от -30 до + 45 градусов по Цельсию;
- класс звукоизоляции – Д (снижение шума минимум на 26 дБ);
- класс воздухопроницаемости – В (не более 17 куб.м/кв.м*час);
- коэффициент пропускания света – 0,35-0,60;
- гарантированный срок службы – для запорной и уплотнительной фурнитуры не менее 10 лет, для стеклопакетов свыше 20 лет, для ПВХ профиля более 40 лет;
- теплопроводность и сопротивление ветровой нагрузке нормируется иными документами, ссылки на которые указаны в таблице 1 в п. 5.1.3.

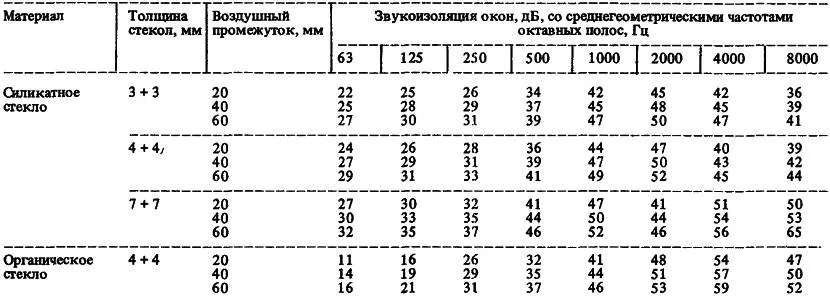

Таблица по звукоизоляции стеклопакетовИсточник stroyinf.ru
На основании ГОСТа допускается использование запорной арматуры. Но она должна быть разрушаемой под воздействием избыточного давления. Показатель приравнивается к 0,7 кПа. При этом для открытия проема не должна требоваться дополнительная энергия.
СП 89.13330.2016
В этом документ прописаны нормы и правила, которые необходимо соблюдать при проектировании, строительстве и ремонте котельной. При этом оборудование здесь может работать на любом виде топлива. Давление пара в водогрейных котлах может достигать 3,9 МПа, вода нагреваться до +200 градусов по Цельсию.
В СП имеются простые рекомендации как рассчитать окно в газовой котельной. Определять размеры оконного проема нужно с учетом нормированного естественного освещения для конкретного помещения. Это примерно 14-17% от квадратуры пола. При этом размеры не должны быть меньше, чем прописано в СП 42-101-2003.
Дополнительно здесь сделан акцент на том, что для остекления недопустимо использование армированное стекло, триплекс, сталинит, монолитный поликарбонат, стеклоблоки (за исключением легкосбрасываемых стеклопакетов).

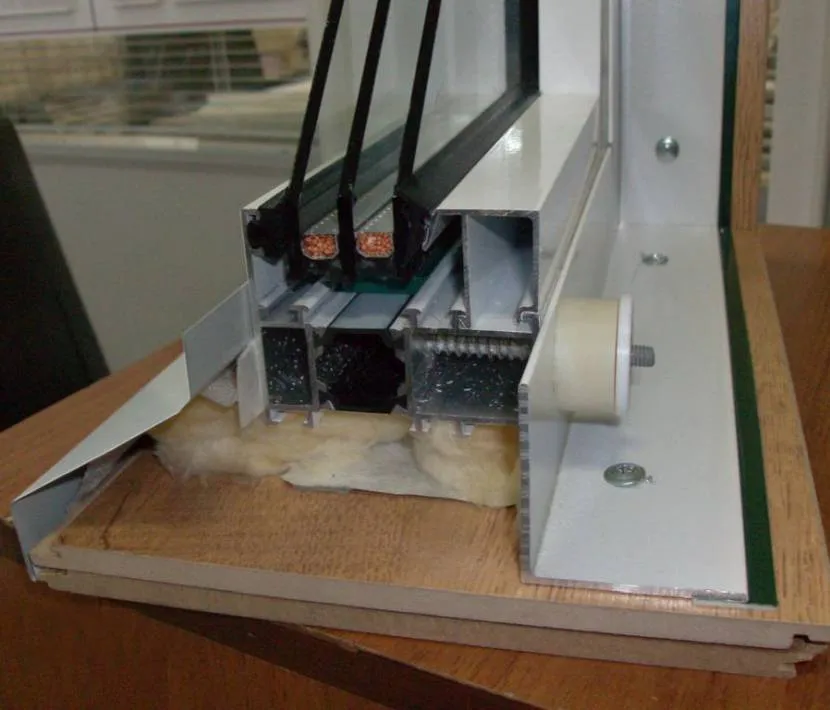

Легкосбрасываемая конструкция со стеклопакетомИсточник master-okna.com
Причина заключается в их повышенной устойчивости к механической нагрузке и давлению, из-за чего проем останется закрытым и пострадают остальные конструкции. Снаружи должны быть предусмотрены защитные ограждения от разлетающихся осколков независимо от размера окна для газовой котельной в частном доме.
Известные производители систем остекления
- Rehau GENEO — это учет основных функциональных данных. Материал — алюминий. Может изготавливаться в однокамерном варианте. Прекрасен в качестве панорамного окна.
- Novotex Termo — станет украшением здания фасадов, идеален при любых случаях. Производится только в России. Прекрасно подойдет для строительства склада, ангара, цеха.
- КБЕ — это один из актуальных вариантов, для установки оконной конструкции в комнате, где имеется газовая система.
- SALAMANDER — это оконная конструкция, состоящая из двухкамерных стеклопакетов. Зачастую применяется для монтажа в коммерческих помещениях, отличается практичностью.
Законодательство об окнах в котельных
Вопрос с остеклением помещений, где размещены газовые котлы регулирует СП 402.1325800.2018, который вступил в силу 6 июня 2019 г.
Но нормы указанного документа гласят только о том, что окна в котельной должны быть и регламентируют их вид, площадь. А все остальные подробности изложены в ГОСТ Р 56288-2014, на который ссылается СП 402.1325800.2018.
Форма окна в помещении с газовым котлом может быть любой. Главное, чтобы оно было и соответствовало установленной площади. А еще, нужно не забыть предусмотреть форточку или любой другой способ для проветривания
Поэтому проектирование котельной должно выполняться с учетом норм, изложенных в этих двух подзаконных актах.
Нормативы и правила при расчете площади окна
Требования к котельной
Существуют определенные требования к окну в котельной частного дома. Конструкция должна соответствовать всем нормам пожаробезопасности жилого помещения. В соответствии с нормами СНиП, принятыми в 2017 году, оконный проем должен быть рассчитан в соотношении 0,03 квадратных метра на один кубический метр помещения.
Приток воздуха должен проходить через отверстие с улицы не меньше 150*200 мм. Чтобы уменьшить объем теплопотерь, нужно сделать утепление перемычки над окном, а также утеплить оконные откосы со стороны улицы при помощи пеноплекса.
В нормах СНиП указано, что газовый котел может быть установлен только в помещении с окном. Оно должно оснащаться любым приспособлением для проветривания. Окно в топочной должно рассматриваться не только как источник освещения, но и как самый главный элемент вентиляции.
Рассчитанная площадь 0,03 на квадратный метр должна составлять не само окно, а именно стекло. Оно в свою очередь представляет ограждающую легкосбрасываемую конструкцию. Если эти условия не будут соблюдены, газовые службы не разрешат запускать котельную.
Под наименованием “ограждающая легкосбрасываемая конструкция” понимается элемент здания, который должен легко разрушаться для сбрасывания избыточного давления. В связи с этой функцией конструкций, для них не подходят армированные стекла. Им свойственна прочность, поэтому стекло не разрушится под действием нагрузки. Стравливание избыточного давления не произойдет.
Нельзя использовать в котельных:
- сталинит;
- поликарбонат;
- триплекс.
По нормам ГОСТа допустимо, что обычное стекло может быть заменено оконными элементами:
- с поворотной конструкцией, которая состоит из створки легкосбрасываемого типа – во время взрыва газа она должна открыться наружу и вращаться вокруг петель под воздействием избыточного давления;
- со смещаемой частью, которая состоит из рамы со стеклопакетом – во время взрыва газа конструкция разрушается под воздействием давления и выпадает наружу.
Поворотная створка на оконной конструкции может быть вертикальной или горизонтальной. Благодаря разнообразию вариантов повышается функциональность окна.
Какими должны быть окна?
В СП 402.1325800.2018 сказано о том, что газовый котел можно устанавливать только в специально оборудованном помещении с окном.
Причем этот элемент конструкции котельной должен быть оснащен:
- форточкой;
- любым другим приспособлением, пригодным для обеспечения проветривания котельной.
То есть указанные особенности конструкции окна свидетельствуют о том, что оно рассматривается не только в качестве источника естественного света. А и как важный элемент системы вентиляции котельной.
Площадь остекления котельной
В п. 5.10 упомянутого выше Свода правил сказано о том, что площадь стекла должна составлять не меньше 0,03 м² на каждый кубический метр объема помещения, где установят газовый котел.
Это является стандартным значением для зданий, относящихся к группе Б пожарной/взрывопожарной опасности.
В профильном Своде правил указана минимальная площадь окна в помещении с газовым котлом. Но, по сути, эта цифра указывает на то, каким должен быть проем для обеспечения эффективного стравливания избыточного давления
Причем следует обратить внимание на то, что указанную выше площадь должно занимать на окно в целом, а именно стекло. Которое, к тому же, должно представлять собой легкосбрасываемую ограждающую конструкцию, иначе котельная не будет допущена к эксплуатации
Размер окна в котельной для газового котла
Бойлерная с установленным в нем агрегатом, функционирующим на газе, должна достигать в высоту до 2,2 м. К тому же котельная обязательно оснащается окном, величина которого составляет минимум 0,5 кв.м.
При возгорании и пожаре часто отключается свет, найти выход из задымленного здания бывает сложно. В таких экстремальных ситуациях безопасность обеспечивается с помощью естественного освещения, проникающего через проем в стене.
Оконная конструкция оснащается форточкой, позволяющей при утечке газа обеспечить возможность проветривания. Одно из условий – открывание окон на улицу
Таким образом, оно используется не только для естественного освещения, но и в качестве важного элемента вентиляционной системы
Площадь остекления в газовой котельной
Остекление газовой котельной в деревянном доме
Выбирая помещения в доме для размещения газового котла, следует обязательно учитывать следующие нормативы, на которые обязательно обращают внимание пожарные инспекторы при проверке. Это те нормативы, которые при инспекции вам ни за что не простят – и, следовательно, вы будете оштрафованы, и вам придется либо демонтировать оборудование, либо перестраивать помещение котельной
Нормы, которые нельзя нарушать:
- Объем котельной – потолок может быть немного ниже двух с половиной метров – но это не должно повлиять на количество кубических метров помещения
- Вентиляция (естественная и принудительная)
- Наличие выхода наружу – если котел расположен в доме (в отдельных случаях допускается наличие прохода в другое помещение – но в любом случае дверей должно быть две)
- Площадь остекления в газовой котельной – наличие и величина окна (окон)
Окно в газовой котельной
- В помещение, где стоит газовое оборудование, окно должно быть обязательно
- Окно должно быть обязательно оснащено форточкой для проветривания при возможных утечках
- Величина окна (окон) должна соответствовать всем нормам, прописанным в СНиП (Строительные Нормы и Правила), а также инструкциям Министерства Строительства
- Окно должно открываться наружу
Если какое-либо требование из вышеперечисленных не соблюдено, вам предстоит неприятный разговор с принимающим инспектором. Но самое главное – при аварии могут пострадать дом, имущество или даже ваше здоровье. Поэтому соблюдайте нормы не для галочки – делайте все по правилам, чтобы не навредить себе.
Площадь окна
Площадь остекления в газовой котельной рассчитывается, исходя из следующих параметров:
Остекление газовой котельной
- Если общий объем помещения котельной составляет 15 метров кубических (минимальный размер для котельной), то общая площадь окна должна быть не меньше 0,5 метра квадратного. Большая площадь окна не будет недостатком.
- В том случае если объем котельной больше минимального, площадь окна рассчитывается по формуле – на каждый дополнительный метр кубический помещения добавляется к площади окна 3 сантиметра квадратных
Даже если вы чувствуете в себе силы самостоятельно рассчитать все размеры, следуя инструкциям и правилам, и смонтировать газовое оборудование, трубы и радиаторы – все равно подумайте о приглашении для установки и расчетов специалистов. И тогда вы избежите волокиты с подписанием и согласованием множества документов, а самое главное – будете уверены, что все сделано надежно и с соблюдением нормативов.
Звоните +7(495)105-95-67 прямо сейчас, получите консультацию специалиста по котельной Вашего дома.
Общие требования к котельной в частном доме
На этапе проектирования дома или после сдачи «под ключ», перед монтажом в помещение газового оборудования необходимо проработать вопрос о размере окна. Его параметры входят в общие требования и регламентируются строительными нормами и правилами. Согласно принятым законам обеспечивается возможность беспрепятственного прохождения взрывной волны в случае взрыва газового котла и нанесения минимального ущерба зданию.
Принятые нормы в одинаковой степени интересуют проектировщиков зданий, заказчиков коттеджей. И чтобы подробно изучить вопрос, рекомендуется обратиться к основным положениям, где указаны требования к котельным:
- СП 402. 1325800.2018;
- СП 31-106-2002;
- СП 31-106-2002;
- СП 124-13330.2012;
- СП 7.13130.2013;
- СП 41-104-2000.
Разумеется, что размер окна в газовой котельной имеет принципиальное значение, но помимо утвержденных регламентов существуют и общие положения.
Среди большого количества норм следует обозначить основные требования:
- наличие оконного и дверного проема;
- длина эвакуационного пути — максимум 12 м;
- установка котла в непосредственной близости со спальней запрещается;
- допускается монтаж такого оборудования на цокольном, первом этаже, в подвале.
Из списка общих требований нужно указать минимальную высоту от полового покрытия до потолка. Она должна составлять 2,3 м, но настенные конструкции здесь не учитываются. В двух метрах от пола следует устанавливать дымоход с выводом трубы наружу и обеспечением работы вытяжной вентиляции. Она монтируется на расстоянии от 2 м от уровня почвы. В здании котельной, изготовленной из продукции деревообработки, необходимо обеспечить приток свежего воздуха. Для этого создается небольшой проем, 15–20 см. Потребуется еще предусмотреть зазор под дверью в 20 мм.

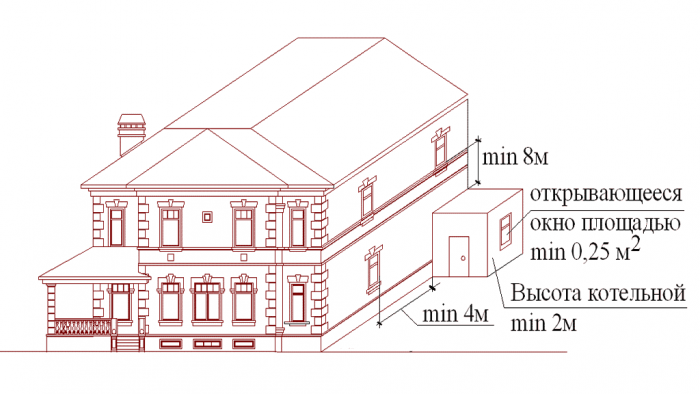

К бойлерным, вынесенным за пределы коттеджа, предъявляются требования. В частности, со стороны фасада недопустимо располагать такие помещения. Необходимо выдержать расстояние свыше 12 м между окнами котельной и домом.
Интересно! Газовый отопительный котел: виды и преимущества.
Стоит ли соблюдать эти требования
Я прекрасно понимаю, что приведенная выше инструкция придумана не для того, чтобы осложнить жизнь владельцам частных домов, а основана на правилах безопасности. И все же сквозная щель с улицы при наших морозах до 40 градусов и одно стекло, которое легко выдавить и проникнуть в дом, меня не обрадовали.
Пошла я по форумам – почитать, что люди пишут по этой теме, соблюдают ли указанные требования или договариваются с инспекторами.
Ну что сказать? Русским людям, как, впрочем, и украинцам, белорусам или казахам, в смекалке не откажешь. Знаете, как можно обойти все требования и добиться, чтобы газовая котельная была принята пожарными и газовщиками?
Приведу самые распространенные советы:
- «Дать на лапу». Его можно было и не упоминать – самый распространенный вариант. Но не всегда «прокатывает», так как никому не хочется брать на себя ответственность в случае чего. Хотя, конечно, на кого нарвешься.
- «Накрыть поляну». Ну, это вариация на тему, означенную выше.
- «Показать муляж». Хитрый способ всех обмануть. А именно – перед приходом проверки вставить в проем дешевую деревянную раму с одним стеклом, которую после подписания документов вынуть и заменить стеклопакетом на свой вкус. Или вообще заложить проем.
Одним словом, если очень захотеть – можно в космос полететь. Но стоит ли рисковать собственной жизнью? Этот вопрос прочно засел в моей голове после просмотра картинок на тему «Взрыв бытового газа». Зрелище не для слабых духом.
Несоблюдение требований безопасности может привести к беде
Поэтому я решила так: у окон в котельной минимальные размеры, на решетке особо не разоришься, защититься от грабителей можно. А щель на улицу в сильные морозы можно и заткнуть на время. В конце концов, это нежилое помещение, мерзнуть там некому.
Короче, выбираю безопасность и говорю «нет» коррупции.
