Плинтусная система отопления: распространение тепла от уровня пола создает комфортный микроклимат

Виды однотрубных систем

Существует несколько основных видов одноконтурных теплосистем:

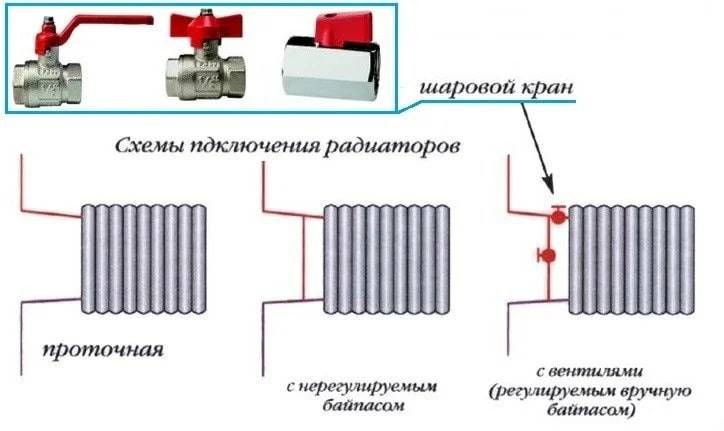

• Проточные – тепловой носитель протекает внутри всех батарей, пока не дойдет до конца линии и не вернется в котел.
• С байпасами – между верхней и нижней трубой, которые подходят к отопителям, ставятся перемычки – байпасы. Создается обходной путь, по которому вода быстрее достигает последней батареи.
• Горизонтальные –  трубы с них проложены вдоль комнат.
• Вертикальные – в здании монтируются вертикальные стояки, к которым друг над другом  крепятся радиаторы.

Все эти одноконтурные схемы могут быть:

• Гравитационными и принудительными – в первом случае теплоноситель циркулирует без насоса, под действием нагрева и силы тяжести. Во втором – используется насосное оборудование, которое перегоняет жидкость по трубам.
• Открытыми и закрытыми – их отличает конструкция расширительного бака (гидробака). Так называется емкость, которая принимает образовавшиеся излишки теплоносителя при скачках давления и предохраняет теплосистему от поломок. В открытом типе для этой цели используются канистры или любые негерметичные бачки, а для закрытого нужен расширительный бак с мембраной внутри.

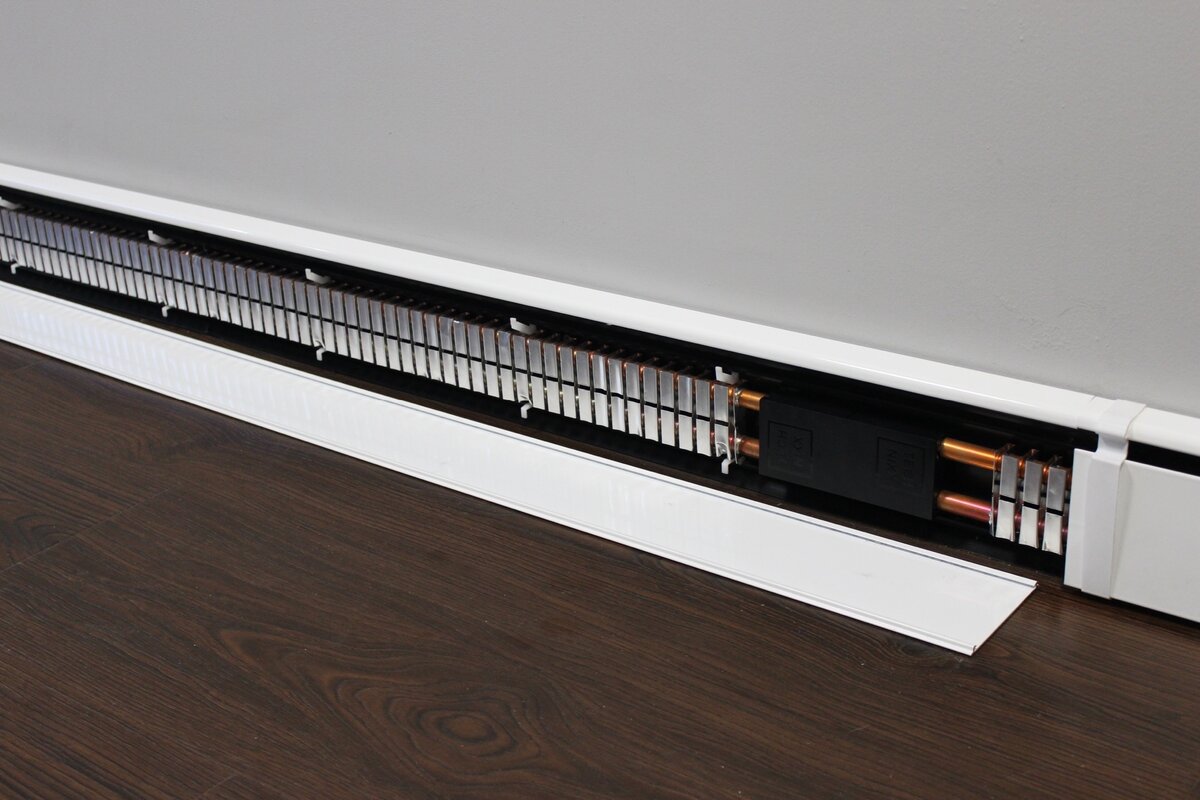

Что такое теплый плинтус и как он работает

Теплый плинтус отличается от радиаторов отопления тем, что нагревает всю стену и тем самым образует занавес или теплозащитный экран.

Тепло мгновенно распределяется равномерно по комнате, а не только возле окон.

К тому же такая система подходит для любого типа напольного покрытия. Воздух в помещении не перегревается, не пересыхает и не пылится.

Многие ошибочно полагают, что такое отопление обогревает помещение конвекцией. Что-то вроде внутрипольных конвекторов.

Однако это отнюдь не так. Дело в том, что конвективные потоки горячего воздуха от плинтуса способствуют обогреву помещения всего на 20-30%.

Основное тепло идет от обогреваемой стены.

У вас внутри дома какие-то огромные батареи от пола до потолка. Поэтому в помещениях с низкими потолками и минимумом мебели эффективность системы максимальна.

На кухне лучше монтировать под гарнитур, имеющий высокие ножки.

Его часто рекомендуют использовать вместо внутрипольных конвекторов для панорамных окон. Однако учтите, что полную компенсацию теплового зазора в таком месте с плинтусом создать не получится!

Это лучистая энергия. В отличие от стен, здесь вы не заметите эффекта накопления и распределения тепла. Он не будет «прилипать» к стеклу, а сразу же погаснет.

Но с задачей просто устранить дискомфорт при нахождении у холодного окна успешно справляются плинтусы.

Вся система работает на эффекте Коанда. В 1910 году этот румынский летчик, пытаясь усовершенствовать авиационные двигатели, применил специальные пластины, которые должны были отражать поток тепла от фюзеляжа, чтобы он не загорелся.

Однако добился прямо противоположного эффекта. Теплый воздух не отражался, а как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?

Поток нагретого воздуха от них поднимается по стене. Кроме того, его нижняя скорость больше максимальной.

То есть чем дальше он удаляется от поверхности стены, тем меньше его интенсивность и скорость. И здесь необходимо вспомнить закон Бернулли с трубками разного сечения, по которым движется жидкость или газ.

В нем указано, что минимальный расход и максимальное давление жидкости будут в участке трубы с большим поперечным сечением и наоборот. То есть чем быстрее движется поток, тем меньше в нем давление.

Применительно к теплому плинтусу это означает, что потоки воздуха, движущиеся у стены, будут иметь меньшее давление, чем на определенном расстоянии от нее. Из-за этого перепада давления возникает сила, которая как бы прижимает горячий воздух к стене.

Поэтому при обогреве плинтуса сначала нагревается стена, а уже от нее нагреваются все предметы в комнате. Настоящее утепление стен ощущается на высоте до 1,5 метра.

Так выглядит термограмма распределения тепла на поверхности, нагреваемой цоколем в тепловизоре.

Как вы понимаете, конвекция здесь не играет существенной роли. Главный фактор — это излучение от обогреваемой стены. Так называемая лучистая энергия, например, в инфракрасных обогревателях и картинах.

Благодаря такому способу обогрева температура воздуха в помещении не должна доходить до + 24-25С. Даже при 20-21 ° C вы будете чувствовать себя комфортно. Ваши стены нагреются еще на несколько градусов.

А человеческий организм точнее реагирует на разницу температур с окружающими твердыми предметами, чем на холодный воздух. Поместив себя в холодильник с температурой -1 ° C или на улице, при такой же температуре (без ветра), вы сразу почувствуете эффект.

Таким образом, обогреваемая стена создает тепловой комфорт радиационного баланса, который обычная батарея создать не может.

Что это такое?

Теплым плинтусом называют распределенную модульную систему отопления с т.н. «напольной» установкой.

Термин «напольная» вовсе не означает, что элементы такой системы монтируются на напольное покрытие – крепеж производится на стену в нижней ее части в непосредственной близости (на расстоянии не более 1-2 см) от пола.

Название «плинтус» система получила за скромные габариты модулей (до 3 см толщиной и 10-24 см высотой), отличным декоративным свойствам и возможности монтажа в помещении вместо стандартного плинтуса.

Нагрев воздуха производится греющими модулями – водяными или электрическими.

Самостоятельная установка системы «теплый плинтус»

Рассмотрим более подробно, на что следует обратить внимание при самостоятельной установке отопительного оборудования. Необходимо учитывать, что водная и электрическая система имеют ряд особенностей и отличаются способом функционирования

Системы обогрева плинтусного типа являются отличным вариантом при благоустройстве таких помещений, как зимний сад, утепленный балкон, лоджия, веранда

Электрическая система

Сложность монтажа в том, что внешние элементы электрического теплого плинтуса – это всего лишь верхушка айсберга, а его установка — заключительный, наиболее простой этап. Главная работа планируется еще в момент проектирования, когда рассматриваются варианты подводки коммуникаций – труб и связанного с ними электрического оборудования.

Коэффициент теплопроводности меди равен 390 Вт/м•К, а алюминия — 236 Вт/м•К. Благодаря высоким показателям эти два металла используются при изготовлении элементов плинтусных систем

Вначале прокладывают силовой кабель (220 В) с выходами в местах подключения ТЭНов и термостатов, затем заливают полы, штукатурят стены, производят отделку помещения. Если при монтаже силового кабеля или инженерного оборудования произойдут ошибки, исправить их будет довольно сложно – как минимум, придется вскрывать цементную стяжку.

К сожалению, метраж теплого плинтуса ограничен. Обычно длина одного контура не должна превышать 15 м, иначе система будет работать неэффективно

Элементы плинтуса устанавливают в последнюю очередь, когда полностью завершены отделочные работы. Действовать необходимо строго по схеме, идущей в комплекте с оборудованием. Как правило, работы сводятся к размещению элементов вдоль стен, подключению к электропитанию, регулировке термостатов.

Водяное отопление

Перед тем, как установить тёплый водяной плинтус своими руками, необходимо от коллектора до места монтажа проложить ПВХ трубы. Затем вдоль периметра или в выборочных местах крепятся отопительные элементы, параллельно присоединяются греющие модули. После опрессовки и балансировки производят окончательную отладку автоматической системы и делают пробный запуск.

Для того чтобы пластиковые трубки служили дольше, необходимо соблюдать несколько условий. Например, температура теплоносителя не должна превышать 85 градусов, а давление — подниматься выше 3 атмосфер

Принцип функционирования системы плинтусного отопления

В принципе работы плинтусных радиаторов заложена не конвекция воздуха, а эффект Коанда. Его смысл заключается в том, что у поверхностей возникает зона пониженного давления, которая обусловлена свободным доступом воздуха только с одной стороны и непроницаемостью. На большую площадь распространяется поток воздуха, который развивается только вдоль поверхности.

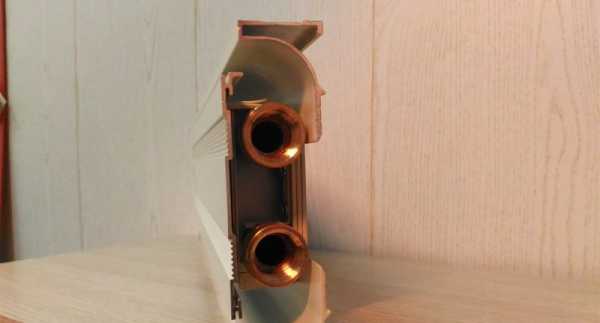

В коробе, который сформирован алюминиевыми планками, есть два отверстия горизонтального вида по всей длине – у пола и ближе к стене. Холодный поток воздуха попадает вовнутрь короба, нагревается и поднимается вверх. Так, воздух распространяется по поверхности стены. Благодаря этому инфракрасное тепло распределяется равномерно по материалу стены, обогревая таким образом помещение и обеспечивая ему оптимальную температуру, одинаковую вверху и внизу комнаты.

Принцип работы плинтусного отопления

Так как в процессе работы такого отопления не принимает участие конвекция, то нет надобности слишком нагревать носитель тепла. Система отопления плинтусного типа использует в конструкциях такие материалы, которые обладают хорошей проводимостью тепла – алюминий, медь и др.

Монтаж системы плинтусного отопления самостоятельно

Система плинтусного отопления устанавливается практически таким же образом, как и традиционная отопительная система. Отличие состоит только в разных нюансах. Конечно же, такую серьезную работу лучше доверить профессионалам, но если вы не хотите нести лишние финансовые затраты или любите производить ремонт своими руками, то можно сделать все самостоятельно. Процесс установки плинтусного отопления состоит из следующих этапов:

1. монтаж настенной планки. Такая планка ставится над полом и закрепляется на стене саморезами или дюбелями;
2. монтаж и соединение отдельных модулей конвекторов в одну систему. Для этого служат специальные обжимные фитинги;
3. подключение системы к магистрали отопления. Для этого служит коллектор распределения;
4. проверка работоспособности системы. Перед закрытием обязательно следует проверить систему на наличие течей;
5. закрытие декоративной панелью.

Монтаж теплого плинтуса

Преимущества плинтусного отопления

К положительным свойствам плинтусного отопления можно отнести такие моменты:

1. отсутствие эффекта конвекции, который обычно сопровождается взвешиванием пыли;
2. наличие инфракрасного тепла, которое воспринимается нашим организмом положительно;
3. тепло распределяется равномерно;
4. тепло не скапливается возле потолка, а во всем помещении – одинаковая температура;
5. удаляется проблема откладывания влаги на стенах и потолке, что обычно привело бы к возникновению плесени;
6. быстрый монтаж;
7. нет необходимости слишком нагревать носитель тепла, что позволит сэкономить ресурсы;
8. все элементы системы пригодны к ремонту, благодаря чему можно без вскрытия пола и стен произвести ремонт;
9. благодаря специальным терморегуляторам можно настроить необходимую температуру для каждого помещения отдельно.

Заметим также тот факт, что система отопления плинтусного типа может быть применима и для охлаждения помещений. Для этого ее нужно просто заполнить холодной жидкостью

Здесь важно выдерживать температуру жидкости на уровне, который превышает точку росы в определенных условиях, так как на контурах появится конденсат

Недостатки плинтусного отопления

Среди негативных моментов в обустройстве системы плинтусного отопления можно выделить такие, как:

1. достаточно высокая первоначальная стоимость, в которую входит также дорогостоящий монтаж. Можно сделать плинтусное отопление своими руками, но цена элементов системы отопления обусловлена дороговизной материалов, из которых они сделаны;
2. нельзя устанавливать разные декоративные накладки на радиатор, так как они могут существенно уменьшить теплоотдачу;
3. радиаторы должны очень плотно прилегать к стене, что часто приводит к короблению пленочной отделки стен помещения;
4. помещение, в котором установлено отопление теплый плинтус, необходимо держать более свободным, не загораживать плинтусы и стены корпусной мебелью. Это может повлиять на эффективность отопления.

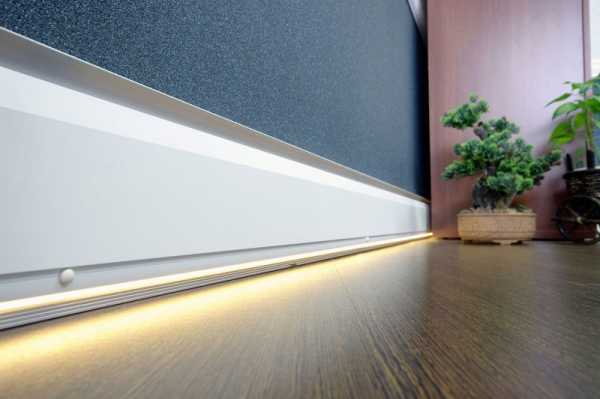

Отопление плинтусного типа не отличается большой декоративностью

Принцип работы плинтусного отопления

Плинтусная система отопления — это один из наиболее эффективных способов обеспечить комфортный микроклимат в помещении. Ее принцип работы основан на распределении тепла по всей площади пола, что обеспечивает равномерную температуру в помещении. Кроме того, плинтусное отопление позволяет экономить на электричестве и газе, ведь оно потребляет меньше энергии, чем традиционные радиаторы и конвекторы.

При работе плинтусного отопления тепло распространяется от уровня пола, что позволяет создать более комфортную атмосферу в помещении, в которой человеку комфортно находиться. Кроме того, такая система отопления не занимает много места, ведь плинтусы идеально сочетаются с любым интерьером и не навязывают свой стиль.

Наша компания предлагает широкий выбор плинтусных систем отопления различных производителей. В нашем ассортименте вы найдете как модели эконом-класса, так и более дорогие, но более функциональные варианты. Мы гарантируем высокое качество продукции, легкость установки и долговечность эксплуатации.

Преимущества плинтусного отопления:

• Экономичность. Вам не придется тратить много денег на содержание системы отопления.
• Комфорт. В вашем доме будет комфортный микроклимат в любое время года.
• Простота установки. Вы можете установить плинтусное отопление сами и не требуется привлечение дополнительных специалистов.
• Сохранение места. Плинтусы не займут большого пространства в вашей комнате.
• Долговечность. Система отопления будет служить вам на протяжении многих лет.

Заказывайте плинтусную систему отопления у нас и наслаждайтесь комфортом в своем доме!

Плинтусное отопление — способы реализации и особенности применения. 120 фото маскировки системы отопления под плинтус

Оригинальная технология обогрева, принципиально разнящаяся от обычных способов отопления, пришла к нам из европейских стран сравнительно недавно. Наименование новинки – теплый плинтус не нуждается в объяснении. Благодаря модерновому дизайну и техническим преимуществам, он все больше пользуется спросом.

На фото об устройстве плинтусного отопления представлена вся палитра и оттенков, которая позволяет подобрать конфигурацию корпуса под свой интерьер.

Особенности плинтусного отопления

Греющий плинтус — это нагреватели маленького размера, установленные по всему периметру пола. Основное отличие типа плинтусного отопления — своеобразное оформление обогревательных частей и непривычное расположение. Длинные и низкие радиаторы располагаются по поверхности пола.

Смонтировать такую систему своими руками просто. Имеет свободный доступ к отдельным элементам для своевременного обслуживания. Новшество вполне может составить конкуренцию привычной системе отопления.

Приборы нагревания прикрыты декорационной планкой, схожей на обычный плинтус. От того и название – теплый плинтус.

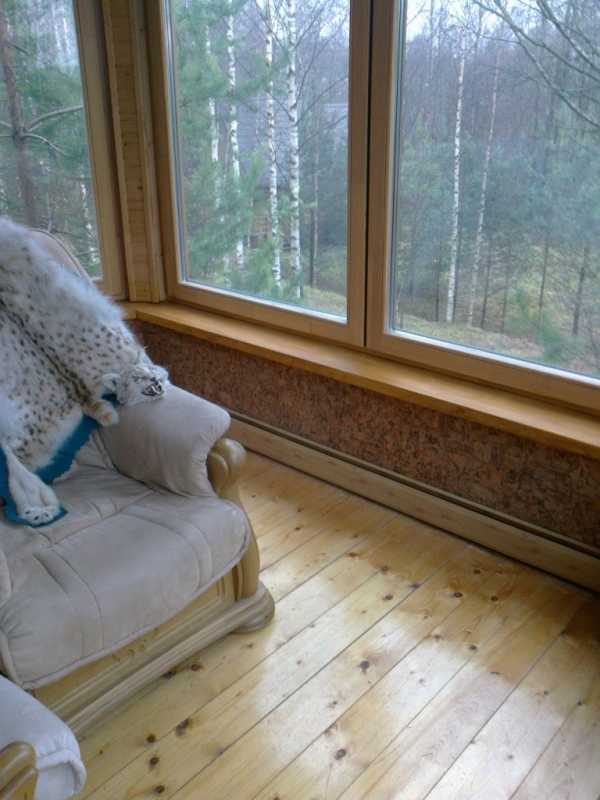

Такое устройство очень подходит при широкоформатном остеклении оранжерей, бассейнов, его совершенно не видно. А также служит для обогрева лоджий.

Виды отопительных плинтусов

Системы производятся двух видов:

Электрические. Такие устройства на полную мощность лучше использовать в домах, где нет центрального отопления. В остальных случаях электрический плинтус служит как дополнительный обогрев или при слиянии лоджии с комнатой. Элементом накаливания здесь служит трубчатый электронагреватель. Они различаются по длине и мощности.

Жидкостные. Это подвид отопления дома при помощи жидкого теплоносителя. Иначе говоря, все приборы отопления соединены в одну систему. Водяные плинтусные обогреватели могут служить как основным отоплением, так и вспомогательным, на ряду с радиаторами и теплым полом.

Особенность размещения радиаторов отопления способствует решению проблемы отсыревших стен. Поэтому собственники квартир и загородных домов интересуются такой технологией.

Преимущества и недостатки греющих плинтусов

К плюсам системы отопления с греющими плинтусами пользователи относят:

• компактность – обогреватель отлично гармонирует с любыми стилями интерьера, потому как походит на обычный элемент отделки;
• спасение от влаги – благодаря распределению по длине стен всего помещения, что предотвращает распространение плесени;
• тепло в помещении отлично сохраняется;
• воздух прогревается быстро, и расходы на теплообмен минимальны, а значит отапливание экономично;
• нет необходимости устанавливать дополнительный подогрев пола;
• оборудование легко устанавливается и не предполагает профессиональных навыков.

Слабое звено плинтусных обогревателей:

• большая цена каждого модуля;
• при помощи таких отопительных приборов невозможно нагреть большую площадь;
• конвекторы с трубами из алюминия прогревают воздух помещения совсем медленно;
• система не устанавливается на определенные участки стен, исключительно по всему периметру.

Таким образом, плинтусные конвекторы постепенно сменяют привычные системы обогрева.

Монтаж системы самостоятельно

Перед тем, как рассчитать плинтусное отопление необходимо учесть параметры помещения, потребление энергии отопительного прибора, температурный режим.

Процесс установки оборудования по этапам:

• В первую очередь монтируется основа;
• Устройство собирается в целую систему посредством соединительных элементов;
• Система подсоединяется к распределителю;
• Контроль герметизации;
• Декорирование устройства.

При оборудовании плинтусной обогревательной установки выбирается идеальная высота монтажа устройства. Розетка для электрического плинтуса обязана учитывать обязательное заземление и автомат отключения.

При установке отопительных приборов с инфракрасным излучением следует проверить наличие терморегулятора. И лучше, если его оснастить программно-логическим контролем.

Что касательно остальных моментов, оборудование плинтусной системы обогрева совсем несложная процедура, особенно когда имеется в виду электрическая модель – стоит только выделить специальную линию питания.

Самостоятельный монтаж системы «теплый плинтус»

Монтаж плинтусной системы отопления осуществляется практически так же, как и установка традиционной системы за исключением некоторых нюансов

Конечно, в таком важном вопросе лучше всего довериться опыту и мастерству профессионалов, но для сокращения финансовых затрат можно выполнить работу и самостоятельно

Самостоятельный монтаж системы «теплый плинтус»Пошаговый монтаж системы «теплый плинтус»

Электрическая система

Электрическая система обогрева устроена практически так же, как и водная, только вместо теплообменника в ней установлены медные трубки.

Такая система состоит из:

• размещенного внутри силиконового кабеля и нагревающего стержня, способного выдержать температуру до 180°С;
• термоусадочной трубки;
• зажима заземления;
• отопительного регистра;
• соединителя;
• основания из металла;
• креплений;
• декоративных элементов.

Перед тем, как приступить к монтажу, следует определить требуемую мощность радиаторов — чтобы не купить слишком холодную или слишком теплую модель. В расчетах среднее значение мощности можно принять порядка 100 Вт/м2, но в зависимости от температуры в регионе проживания эта величина может быть изменена в меньшую либо большую сторону.

Электрическая плинтусная система

Процесс установки системы можно разделить на несколько этапов.

В первую очередь выполняется разметка стены. Между стеной и корпусом клеится теплоизоляционная лента.

Затем для последующей прокладки кабелей сети на расстоянии 40 см друг от друга монтируются крепления.

Теперь сеть можно подключить к питанию. Для этого используется терморегулятор, навешивающийся на расстоянии 1,5 м от пола. Перед тем как включить плинтусный радиатор отопления прибор следует проверить и отладить его работу.

В завершении работ закрепляются внешние декоративные элементы.

Водяное отопление

Для того чтобы установить радиаторы отопления водные потребуется:

• трубы металлопластиковые;
• теплоизоляция;
• пластиковые либо металлические переходники;
• коллектор с кранами;
• конвекторы плинтусные водяные с декоративными заглушками и крышками;
• набор инструментов.

Работа начинается с установки коллектора и подключения его к основной отопительной системе. Сама система при этом может питаться от газового, жидкостного, электрического, твердотопливного либо универсального котла — значения тип отопителя не имеет, но при этом следует помнить, что давление в системе должно быть не более 3 атмосфер.

Затем, беря за основу площадь помещения, нужно определить требуемую мощность радиаторов. При необходимости радиаторы плинтусного отопления можно взять с более высокими характеристиками, при этом установив их не на всех стенках, оставив свободное пространство для встраиваемой или корпусной мебели, а лишь на некоторых из них.

Плинтусная разводка водяной системы отопления

Далее выполняется разводка труб. Прокладка их ведется по черновым полам, доходя до начала каждого контура. На контур, как правило, приходится две трубы — подача теплоносителя и «обратка». На этом этапе пригодятся переходники для подсоединения к батареям.

По окончании монтажа теплообменника можно переходить к, пожалуй, самому важному этапу — подключению системы. Теплообменники соединяются посредством угловых либо прямых переходников. Для недопущения протечек (например, при незапланированном повышении давления) соединительные гайки следует хорошо затянуть

Для недопущения протечек (например, при незапланированном повышении давления) соединительные гайки следует хорошо затянуть.

После того, как монтаж контуров завершен, необходимо в обязательном порядке проверить герметичность системы. Наиболее просто способ — подать воду под давлением, заполнить полностью всю систему и заглушить ее. Если протечек не обнаружено, то можно запускать и проверять работу всей отопительной системы.

На завершающем этапе каждый плинтусный отопительный радиатор украшается лицевыми декоративными панелями, а концевые участки закрываются специальными элементами — заглушками.

Преимущества и недостатки: мнение экспертов

Одно из преимуществ, несомненно, — аккуратный, почти декоративный внешний вид. Радиаторы, даже по своим размерам мало отличающиеся от обычных плинтусов, занимают совсем мало места и располагаются там, где никому не мешают – на полу, у самой стены. А это значит, что существует больше вариантов расстановки мебели, а шторы могут свободно свисать, не цепляясь за ребра традиционных батарей.

Теплый плинтус имеет современный вид, занимает мало места и вписывается в интерьер, устроенный в практически любом стиле: от кантри до модерна

Еще один плюс плинтусной системы отопления – равномерный обогрев всей пощади помещения. Нет зон более теплого или прохладного воздуха, так как нет конвекции. Следовательно, температура воздушной прослойки под потолком и возле пола будет одинаковой, а это благотворно влияет и на здоровье людей, и на состояние отделочных материалов.

Не стоит забывать и об экономии. Расход топлива заметно снижается в связи с невысокой температурой нагрева, в среднем на 35-40 %. К тому же установка плинтусного оборудования происходит быстро, как и его ремонт. Есть возможность в каждой комнате установить отдельный терморегулятор и с помощью его контролировать обогрев: в детской комнате установить температуру чуть выше, в спальне – на пару градусов ниже.

Создавать своими руками элементы теплого плинтуса не рекомендуют, так как нет гарантий его исправной и эффективной работы. Лучше приобрести дорогое, но качественное оборудование известного производителя

К минусам относят высокую стоимость оборудования – около 3 тысяч рублей за каждый метр. В эту сумму входят специальные материалы и монтаж системы. Установкой оборудования должны заниматься компетентные специалисты, имеющие разрешение от компании-производителя. Монтируя систему самостоятельно, можно упустить ряд важных моментов, что приведет к быстрому износу оборудования и постоянным ремонтам.

Желательно, чтобы плинтусные радиаторы ничем не закрывались: ни декоративными накладками, ни предметами мебели. Теплоотдача резко снижается, и обогрев помещения становится неполноценным.

Несмотря на некоторые недочеты, теплый плинтус пользуется все большей популярностью, и не за горами то время, когда он полностью вытеснит традиционные для сегодняшнего дня системы конвекционного типа.

Налицо удобство теплого плинтуса и его экономичность, равномерность распределения. Но. не дай Бог что случится, без вскрытия пола не обойтись. Значит плюс к большой стоимости установки плинтуса еще надо сразу приплюсовывать стоимость ремонта. А вероятность повреждения не такая уж и маленькая. Батарею можно снять и поменять на новую, немного хлопот. Все-таки гораздо менее хлопотна установка батарей. Они сейчас красивые, довольно плоские, портьеры им не помешают. Равно как и они портьерам.

С таким способом отопления я еще ни разу не сталкивался. В принципе он возможен, но практически нуждается в доработке. То, что надо обогревать не воздух в помещении, а стены — правильно. Расположение внизу — правильно. Но при этом возникает проблема циркуляции теплоносителя. Без насоса система не будет работать. По мере прохождения теплоносителя его температура будет снижаться. В батареях можно регулировать равномерное распределение тепла. В этой системе первые метры будут нагреваться значительно сильнее последних. Иди я не прав? Вроде, при правильном расчете, такая система может дать экономию топлива.

Чтобы всё работало, имеет смысл сделать не очень сложный расчет гидродинамических характеристик. Установить насос чуть мощнее, ограничить линейную длину каждого отдельного контура. И всё заработает. С радиаторами тоже бывает — первые секции теплее последних. Что касаемо экономии — теплый плинтус отдает тепло не конвекцией, а излучением. Значит, отсутствует движение теплого воздуха на подъём, значит отсутствует «теплая подушка» под потолком — тепло, за которое мы платим, но не пользуемся им. Вот Вам и экономия.

Система не плохая, плюсов много. Из минусов только цена. Но все новое это хорошо забытое старое. Раньше мы делали такое отопление в частных домах из стальной трубы сотки и более в диаметре и теплоноситель ходил самоходом и было равномерное тепло в доме, но трубы были видны и выглядело это не красиво. Резюме. Если Вам нужен высокий комфорт, и Вы можете себе его позволить, тогда выбирайте!
