Инструкция по укладке теплого пленочного пола под ламинат

Ход работ

Готовим базу (основание)

Черновой настил обязан быть ровным и незапятнанным – сор и крупногабаритный мусор никак не допускаются, еще важно удалить камни, персть, песок. Настил рекомендовано испытать на прочность, трещины и зазоры починить, выровнять по применимым характеристикам

Важно! Чтоб бетонное основание не в такой мере пылило, его рекомендовано обработать грунтовочной смесью, однако эта операция необязательна. Еще на черновые полы должен быть постелен теплоизоляционный слой

Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык

Еще на черновые полы должен быть постелен теплоизоляционный слой. Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык.

Толщина фольгированного слоя, который был использован, обязана быть приблизительно 2-3 мм. Укреплять слой, который был использован, комфортнее только при поддержке двухстороннего скотча, а щели меж отдельными полосами можно прикрыть простым скотчем.

Далее в нем будут вырезаны маленькие  углубления, в которые вмещаются клеммы, провода и остальные коммуникации. Тогда база для ламината станет ровной. Еще на базу пола рекомендовано расстелить слой гидроизолирующего покрытия.

https://youtube.com/watch?v=ezfbjHL9lpA

Материалы, которые были использованы и приборы

Что вам может пригодиться для установки системы инфракрасных теплых полов?

Нам пригодятся следующие приборы и материалы, которые были использованы:

• инфракрасная разогревающаяся пленка;
• теплоотражатель;
• термодатчик и стабилизатор температурного порога;
• скотч простой и двусторонний;
• электрические провода;
• зажимы и материал для изоляции проводов;
• водоизоляционный элемент (к примеру, пленка (полиэтиленовая));
• ножик;
• ножницы;
• карандаш;
• линейка;
• рулетка.

В начале нашей статьи приводилось отображение инфракрасной пленки, но на самом деле она бывает не только карбоновая.

В пленке Heatflow употребляется углеродно-волоконное полотно в качестве нагревательного вещества, которое дает смесь углеродного волокна с углеродной пастой.

Также есть ещё один разряд ИК пленки. Он возник сравнительно не так давно, однако уже стал пользоваться огромным спросом. В отличие от обычной углеродной ИК пленки, такой материал, который был использован, фактически никак не выходит из строя при дефекте – то есть полы постоянно будут теплыми.

Особенности монтажа

И в завершении – несколько рекомендаций сообразно проведению монтажа системы ИК обогрева:

• влажность в помещении, где проводятся работы, обязана быть никак не более шестидесяти процентов;
• установка инфракрасных полов делается при температурном пороге в ноль градусов и больше;
• термопленка, в том числе и для испытания, должна подключаться к сети лишь в развернутом состоянии – в рулоне её включать невозможно;
• если пленка была испорчена в месте пролегания графитового (темного) слоя, то пространство дефекта непременно изолируется с двух сторон;
• термодатчик необходимо включать так, чтоб в случае надобности его можно было просто сменить;
• если на территории жилплощади произошел потоп, то полы нужно безотлагательно выключить и не подключать, пока они не просохнут.

Если система ИК нагрева полов была подключена верно, то прослужит вам больше десяти лет

Лучшие инфракрасные теплые полы под ламинат

Caleo Platinum

Южнокорейский инфракрасный теплый пол Caleo Platinum относится к категории энергосберегающих устройств пятого поколения. Пленочные секции идеально подходят для укладки под паркетные доски, ламинат, линолеум, ковролин и т. п. В комплект поставки CALEO PLATINUM входят: рулон термопленки, изоляция поливинилхлоридная (ПВХ), битумная, зажимы, соединительные провода, инструкция по укладке. Высокотехнологичный теплый пол с регулируемой мощностью.

• Эффективный обогрев помещения.
• Энергосбережение (в сравнении с кабельным теплым полом потребление электричества снижается почти в шесть раз).
• Высокая прочность (выдерживает нагрузки от тяжелой мебели).
• Система работает без перегрева.
• Базовая сетка изготовлена из материалов с включением серебра.
• Гарантийное обслуживание в течение 15 лет.
• Функция саморегуляции мощности.
• Простая укладка без использования клеевых составов.

• Низкая устойчивость против горения.
• Дорогой пол.

ReXva

Саморегулируемый инфракрасный теплый пол южнокорейской компании ReXva поступает в торговую сеть в виде нагревательной пленки в комплекте с терморегулятором, гофрированной трубкой для защиты выносного термодатчика. Уникальность конструкции состоит в самостоятельном автоматическом снижении температуры пола на участках возможного локального перегрева (например, ковры, мебель, сброшенная подушка и прочие предметы, затрудняющие теплоотдачу). При изготовлении инфракрасной пленки ReXva используются передовые разработки и современные нанотехнологии.

• Грамотное соотношение цена-качество.
• Снижение выходной мощности почти на 30% в зоне перегрева.
• Экономичность.
• Способствует увеличению срока службы ламината.
• Долговечность.
• Герметичное ламинирование поверхностей.
• Повышенная электроизоляция.
• Противопожарные свойства.
• Водонепроницаемость.
• Повышенная защита от электрических пробоев.
• Универсальность (адаптирован под различные напольные покрытия, в том числе линолеум, ламинат, плитка, ковролин, паркет, дерево и пр.).
• Гарантия – 15 лет.

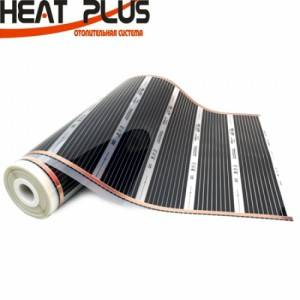

Heat Plus

Отопительное оборудование теплый пол Heat Plus поступает из Южной Кореи. В состав инфракрасной пленки входят гибкие карбоновые полосы шириной 1 м, взаимно соединенные при помощи шинами из медных сплавов. Устройство излучает длинноволновые ИК лучи, не представляющие опасности для окружающей среды и организма человека. Чтобы нагреть один метр квадратный до 50°С, потребуется 40 – 70 Ватт мощности.

• Универсальность (пленку можно стелить не только на пол, но также монтировать на стены, потолок и пр.).
• Быстрая установка, материал укладывается без клеевой основы, цементной стяжки.
• Высокое качество изготовления, эффективность обогрева.
• Уровень теплоотдачи – 98%.
• Долговечность.
• Устойчивость к износу.
• Можно использовать без теплорегулятора.
• Не страшны перепады напряжения в электрической сети.

Monocrystall ЭНП

В отличие от предыдущих моделей в состав пленки Monocrystall не входят соединения серебра. В качестве прослойки между нагревательным элементом и медной шиной используется специальная углеродная паста. В полимерную пленку впаяны графитовые полосы, по которым проходит ток. «Монокристалл» выпускается шириной 30 – 60 см, различают модели: сплошная, линейная, перфорированная.

• Невысокая цена.
• Легкость укладки, простое подключение к стандартной электросети в 220В.
• Обеспечение нагрева пленки до температуры +50С.
• Универсальное применение (под линолеум, плитку, ламинат и др.).
• Гарантия – 15 лет.

Hi Heat

Южнокорейский теплый пол Hi Heat пленочный инфракрасный отличается сравнительно невысокой стоимостью на фоне отличного качества. При укладке такой системы вам не понадобится поднимать уровень напольного покрытия, т. к. толщина ИК пленки очень мала, не превышает 0,4 мм. Пленка «Хай Хит» выпускается в двух вариантах: сплошная, состоящая из полос.

• Экономный вариант.
• Эффективность, мягкость нагрева.
• Безопасность эксплуатации.
• Высокая степень защиты от самовоспламенения, электрических пробоев.
• Сравнительно малое потребление электроэнергии (0,04 кВт/метр квадратный).
• Длительный срок службы.
• Универсальность.
• Простота укладки без стяжки.

Технология монтажа

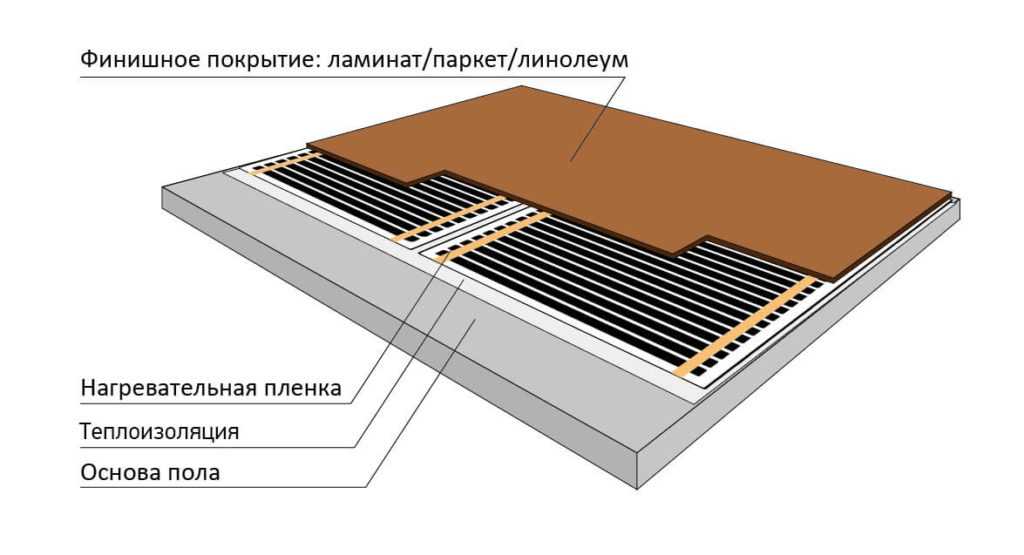

Монтаж инфракрасного теплого пола под ламинат начинается с предварительного составления схемы, по которой будет выполняться укладка. На чертежах указываются места, где предполагается разместить регулятор температуры и термодатчики. Наружная часть электрических кабелей, подсоединяемая терморегулятору, может быть оставлена снаружи или скрыта в штробе в стене. В первом случае ее рекомендуется прикрыть и замаскировать защитным коробом.

Подготовка пола

Основание подготавливается с учетом требований, предъявляемых к настилу ламината. Его нужно отремонтировать, выровнять, прогрунтовать, обработать специальными составами и убрать с поверхности мусор.

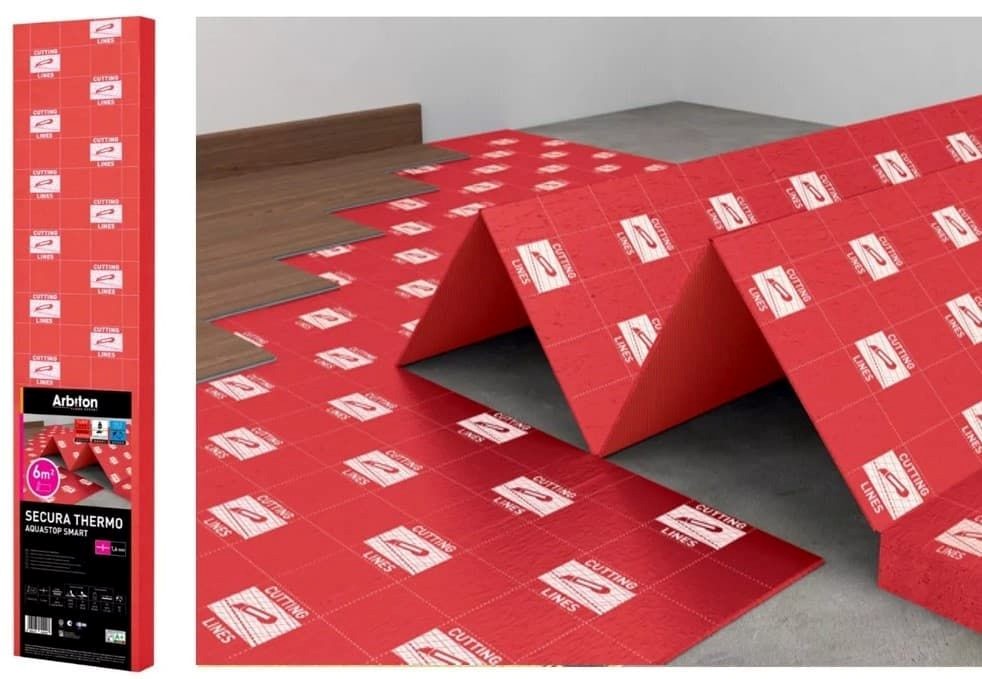

После этого укладывается фольгированный термоотражающий материал. Полосы закрепляются двусторонним скотчем, а швы соединяются клеевой лентой. Этот слой имеет толщину 2-3 мм.

Нужно учитывать, что при укладке теплоотражающего материала фольгированная поверхность должна оставаться снаружи. Использование такой подложки позволяет скрыть клеммы и коммуникационные кабели и предотвращает риск их выхода за уровень покрытия из ламинирующих панелей.

Укладка пленки

Нагревательная пленка раскраивается в соответствии с предварительно разработанной схемой

При ее разрезании нужно проявлять осторожность, чтобы избежать риска повреждения токопроводящих сегментов. В противном случае бракованный участок необходимо изъять. На следующем этапе осуществляется изоляция оголенных контактов

Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты

На следующем этапе осуществляется изоляция оголенных контактов. Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты.

Нагревательные элементы устанавливаются медными проводниками вниз. Для фиксации можно использовать скотч. Клеммы продеваются через разрезы на пленке и обжимаются плоскогубцами. Выступающие части необходимо утопить в подложке.

Датчик температуры размещается под термопленкой и устанавливается в центре уложенного полотна. Рабочий элемент устройства должен быть направлен на излучающую полосу.

Пробный запуск

После завершения монтажа осуществляется подключение установленной системы обогрева к электрической сети. Для проверки ее работоспособности производится тестовый запуск.

Кабели питания протягивают к располагающемуся в стене регулятору температуры. Не допускается скручивание проводов, поскольку это может ухудшить качество коммутации или вызвать искрение и перегрев электропроводки. Если у вас нет достаточных знаний и навыков работы с подобным электрооборудованием, подключение рекомендуется выполнять в присутствии специалиста.

Укладка ламината

В случае исправного функционирования системы можно переходить к укладке финишного напольного покрытия. Сначала на пленочный пол укладывается гидроизоляционный слой в виде плотного полиэтилена или подложки. Настил осуществляется внахлест, а отрезы проклеиваются скотчем. Это обеспечит защиту от повышенной влажности, предотвратит вероятность повреждений и повысит уровень безопасности.

Укладка ламината выполняется в соответствии с инструкциями изготовителя и нюансами монтажа ламинированных панелей. По окончании всех работ выставляется необходимый температурный режим. Необходимо учитывать, что для лучшей адаптации напольного покрытия специалисты не советуют запускать подогрев на полную мощность. При первом запуске достаточно задать температуру 15-20оС и ежедневно поднимать ее, постепенно доводя до комфортного эксплуатационного уровня.

Процесс укладки теплого пола под ламинат вы можете увидеть на этом видео:

https://youtube.com/watch?v=OvkPyYTeCqM

Особенности подключения

Нюансы зависят от используемого способа подключения:

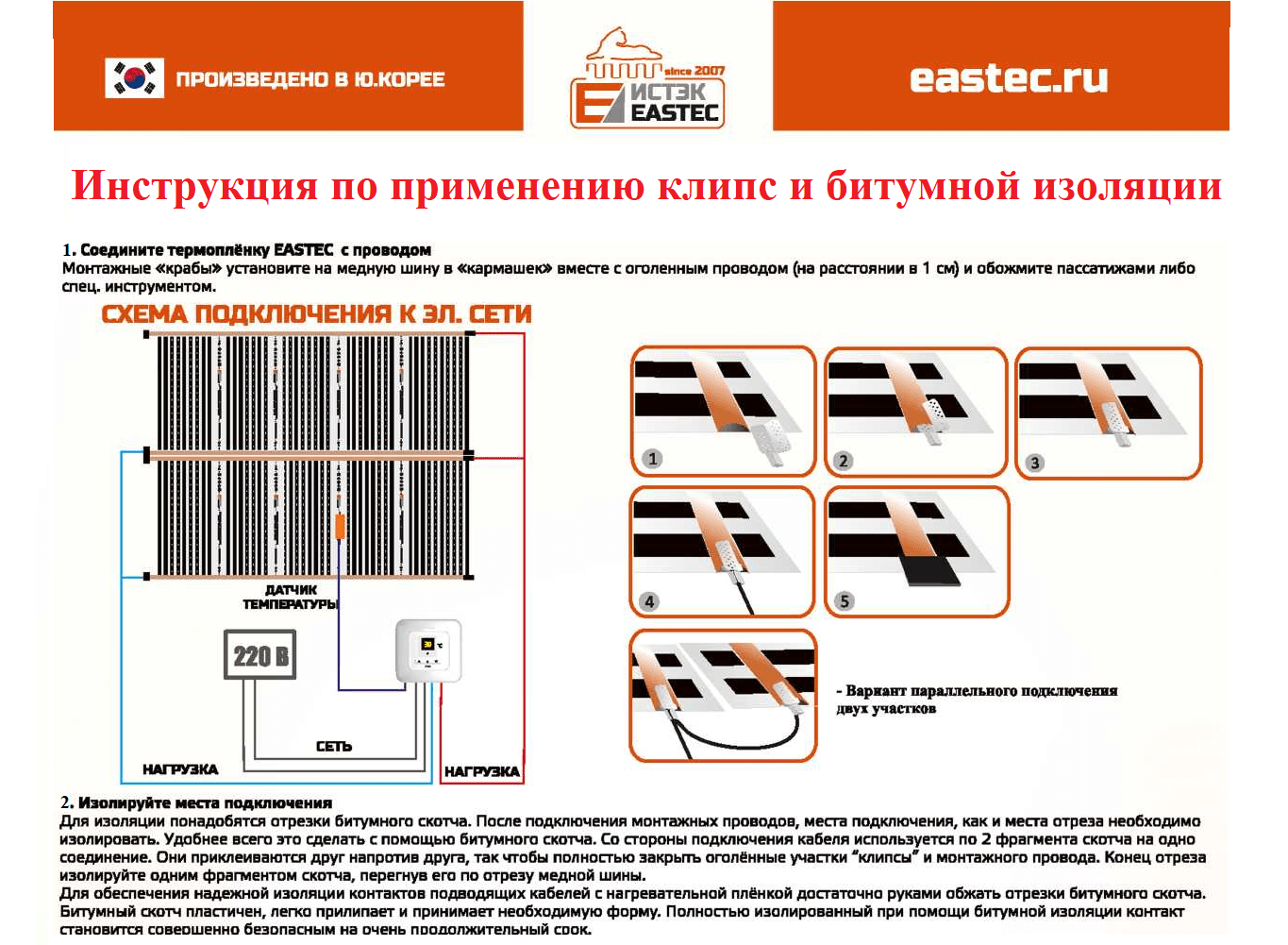

• При помощи зажимов (клипс). Этот метод самый простой в применении. Зажимы сделаны из оцинкованной меди. Крепят их таким образом, чтобы одна лапка была внутри самой пленки со стороны медной полосы, а вторая — с другой стороны той же полосы, только снаружи пленки.
• Посредством люверсов. В толще пленки проделываются отверстия. Туда устанавливают люверсы. А в них уже фиксируются медные кабеля.
• Применяя метод пайки. Непосредственно на медную полосу напаивают кабель.

Последний способ самый надежный, хотя и трудозатратный. Сцепление между кабелем и полосой будет самым крепким, а это снизит переходное сопротивление. Благодаря этому связь будет более надежной.

Дешевая тонкая ИК пленка может расплавиться при работе с паяльником, если его передержать, поэтому рекомендуется покупать пленку нормальной толщины и стоимости. Также советуется никогда не паять на весу, использовать подставку, например, плитку кафеля.

После присоединения проводов к пленкам, их соединяют на одной стороне комнаты, подключают к термодатчику и выводят на терморегулятор.

При достижении мощности инфракрасного покрытия более 2Ватт, применяют специальный предохранитель. Он помогает обеспечить безопасную работу сети.

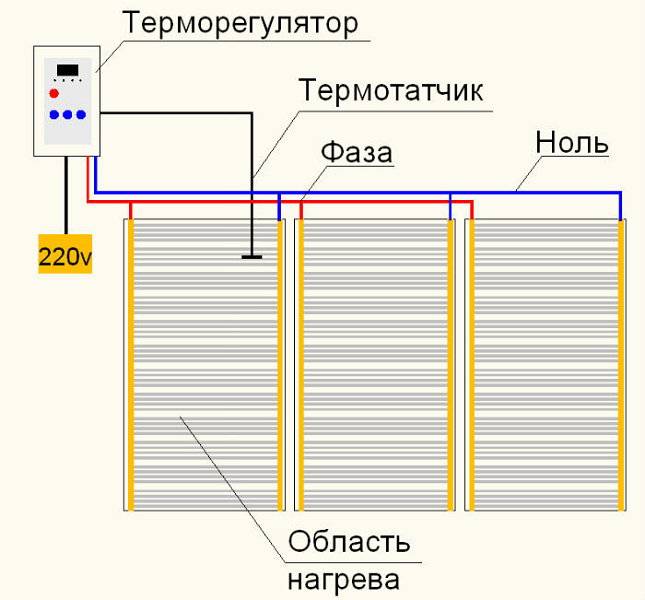

Для подключения проводов электрического пола пользуются схемами, обозначенными на рисунке.

Отличие между ними только в том, что один способ использует пересечение кабелей, а второй – нет.

Для инфракрасного пола подходит чаще всего способ без пересения проводов. Это когда с одной стороны крепятся только кабеля к правой шине, а с другой — к левой шине инфракрасных лент.

Если же все же планируется стандартная схема, под провода нужно будет обустраивать более широкие штробы в бетонном покрытии, иначе вся электрическая цепь со временем разрушится от давления.

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

• конвекция — тепло передаётся воздухом от предмета к предмету;
• лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.

Рассмотрим преимущества и недостатки

В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии.  Экономичней расходуется сам материал, так как не размещается под мебелью. Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа. Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах. Возможность установки в помещениях любого типа — частные дома, квартиры или офис.  Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная. Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро. Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом. Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется. Равномерное прогревание помещения

Важно — тепло концентрируется внизу, что благоприятно для жизнедеятельности человека. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут. Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода

Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх

Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода. Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх

Есть и минусы у таких полов, но их значительно меньше.

1. Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
2. Риск возникновения короткого замыкания при проникновении воды.
3. Система зависит от подачи электроэнергии.
4. Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Укладываем инфракрасный теплый пол под ламинат

Тонкости технологии

Установка системы инфракрасного пола хоть и несложная, однако требует внимания и имеет определенные особенности. Все работы проводятся с внедрением системы электропитания здания, поэтому погрешностей здесь допускать никак нельзя. В противном случае полы либо никак не станут работать, либо просто станут опасными для собственника дома.

Ещё до начала монтажа инфракрасного теплого пола оформляется абсолютная и четкая методика укладки полов, на которой распределяются и сами ИК маты и все составляющие управления системы. Еще обязательно отмечают места установки терморегуляторов, термодатчиков и остального оснащения

Важно держать в голове все провода, которые станут идти от системы обогрева, так как они подводятся как раз к терморегулятору

Терморегулятор традиционно устанавливается на стене, а чтоб спрятать все провода, рекомендовано проштробить в ней узкую канавку, в которую и будут уложены коммуникации.

Таким образом, они никак не станут кидаться в глаза, так как после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Важно! Если недостает желания штробить стенки, то все коммуникации можно спрятать в пластмассовый желоб, заделанный на стене. Еще поначалу на бумаге, а позже и на самом полу изображается методика месторасположения всех инфракрасных пленок

Данная операция, кроме удобства при следующем монтаже, поможет буквально уменьшить расход всех материалов, которые будут использованы – проводов, пленок и т. д. На схеме отмечаются и места включения всех проводов

Еще поначалу на бумаге, а позже и на самом полу изображается методика месторасположения всех инфракрасных пленок. Данная операция, кроме удобства при следующем монтаже, поможет буквально уменьшить расход всех материалов, которые будут использованы – проводов, пленок и т. д. На схеме отмечаются и места включения всех проводов.

Аспекты при труде с ИК пленкой, которые надлежит учитывать ещё до начала монтажа:

• пленка раскраивается лишь сообразно обозначенным для этого черточками;
• меж стеной и одной чертой пленки обязан сохраниться промежуток – его широта никак не имеет возможность быть меньше двадцати пяти сантиметров;
• в схему заранее вносятся обозначения мест, в каком месте станет торчать мебель (шкафы, диваны, тумбы и тому подобное) – перед ними пленка никак не укладывается – это позволит уменьшить расход, который был использован, правда и в будущем в данном месте настил никак не перегреется, то есть, система никак не перегорит;
• любая полоска ИК пленки укладывается на расстоянии пяти сантиметров от располагающейся рядом;
• нулевой и фазный провода никак не обязаны скрещиваться при включении, потому они включаются лишь с других сторон пленки;
• термодатчик обязан размещаться в самом холодном месте (в горнице) таким образом, чтоб он располагался в центре одного инфракрасного вещества;
• протяженность одной инфракрасной полосы никак не имеет возможность быть более восьми метров;
• благоприятное пространство для терморегулятора – пятнадцать сантиметров от значения пола;
• отдельные полосы пленки никак не смогут быть уложены внахлест, либо друг на друга.

Важно! Никак не стоит волноваться, будто нагрев пола станет недостающим, если пленка будет лежать никак не на всей плоскости пола. Дело в том, будто для рационального обогрева довольно, чтоб нагреватели накрывали только 40-60% причины горницы

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

1. Составление чертежа и схемы укладки;
2. Подготовка основания;
3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
4. Подключение и пробный пуск системы;
5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

• Удалить мусор и пыль;
• Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
• Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
• В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

• Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
• Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
• Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
• Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

• Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
• Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
• Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

1. Провода подвести к блоку терморегуляции;
2. При необходимости использовать штатные соединители;
3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа

Все об устройстве электрического теплого пола в вашем доме – от выбора системы до монтажа

Монтаж электрических теплых полов – технология укладки

Подключение и пробный пуск системы

К блоку управления, устанавливаемому на стене в удобном месте, по инструкции производителя и по схеме подключения, подсоединяются провода, которые входят в комплект терморегулятора.

1. После завершения монтажа все провода должны собираться в одной точке — у терморегулятора.
2. Если к одному управляющему прибору подключается несколько участков ИК- пола, то недопустимы соединения проводов в виде скруток. Все соединения выполняются только через сертифицированные клеммные разъёмы.
3. Подключение проводов к разъемам терморегулятора проводится в строгом соответствии со схемой, которая включена в техническую документацию на прибор.

На схеме показаны места подключения фазовых и нулевых кабелей питания, а также заземления. Кроме того, указываются максимальные значения мощности и тока нагрузки в ваттах и амперах. После коммутации проводов они прячутся в специальном кабель-канале, а терморегулятор крепится к стене в удобном месте.

Важно: подключение теплого пола к обычной розетке не допускается. Для защиты людей и животных в обязательном порядке устанавливается устройство защитного отключения (УЗО)

В случае возникновения неисправности пола, при соприкосновении человека или домашнего питомца с открытой токоведущей частью, УЗО мгновенно отключает ток.

Как установить терморегулятор и датчик температуры

Для регулировки электрического тёплого пола, вне зависимости от типа его конструкции, потребуется терморегулятор и датчик температуры. Данная автоматика может поставляться в комплекте с матами или кабельной продукцией, но потребитель также может приобрести и смонтировать устройства отдельно:

• Накладные терморегуляторы монтируются на дюбель-гвозди.
• Для устройства встраиваемого оборудования, потребуется отверстие в стене, а также штраба для кабеля.

• Терморегулятор должен быть установлен таким образом, чтобы при его эксплуатации пользователь не испытывал трудностей.
• Оптимальным считается монтаж устройства на высоте около 120 см от чистового напольного покрытия.
• При соединении питающего кабеля тёплого пола с терморегулятором, рекомендуется устраивать надёжную изоляцию.

• К терморегулятору подсоединятся датчик температуры, который посылает сигналы на реле, что позволяет регулировать мощность отопления.
• При установке датчика, необходимо учитывать, что посторонние бытовые приборы или радиаторы отопления могут сбить его показания, что значительно отразится на производительности и эффективности тёплого пола.

Рекомендуется монтировать термодатчик на плоскости пола, между витками греющих элементов, на расстоянии около 100 см от ближайшей вертикальной конструкции.
При необходимости заливки бетонной стяжки после монтажа тёплого пола, термодатчик должен размещаться в защитном коробе или гофрошланге.
Следует предусмотреть меры предосторожности, чтобы исключить повреждение деталей датчика, так как он отличается повышенной хрупкостью.

После монтажа терморегулятора и датчиков температуры, рекомендуется проверить их работоспособность, путём искусственного понижения или повышения мощности обогрева, а также изменения температурно-влажностного режима в помещении.

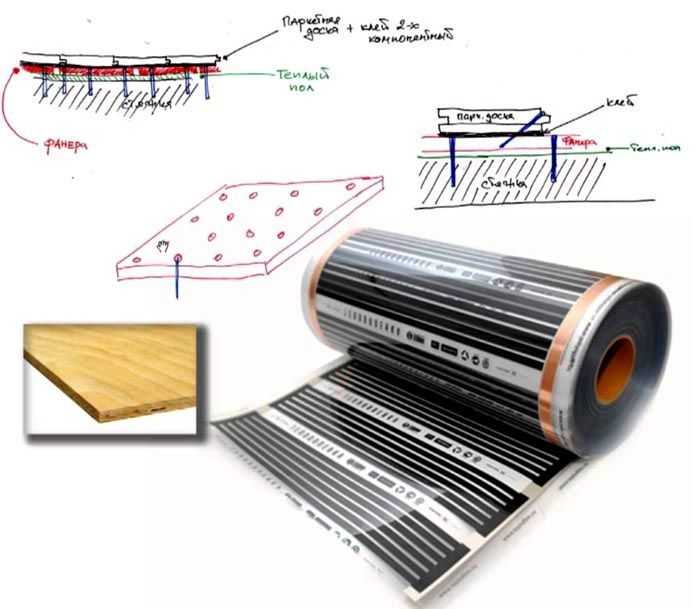

Монтаж инфракрасного тёплого пола (плёночного)

Если со стержневым инфракрасным полом все более-менее понятно – его необходимо класть в сырую стяжку, то с плёночным видом не все так просто. Как уже писалось, производители заявляют, что укладка подобной системы максимально лёгкая и даже непрофессионал справится с этим максимум за два часа, но по факту все несколько сложнее.

Первоначально необходимо проверить на исправность всю электрическую проводку в помещении и только потом заниматься укладкой. При покупке материала не забудьте о приобретении специальной подложки под систему. Она должна быть прочной, герметичной, с повышенной термоизоляцией и не иметь возможности гореть. Иногда предлагают заменить подобную подложку обычной строительной фольгой, но это неправильно. Подобная фольга не обладает всеми необходимыми функциями, а вот специальная подложка, которую предлагают производители не позволяет инфракрасному излучению проникнуть в подпол дома. Все тепло будет отдаваться только наверх, для обогрева комнаты, что значительно уменьшит растраты электроэнергии.

На подложку укладывается сама система и сверху необходимо положить специальный утеплитель, разделив таким образом инфракрасную плёнку и конечное напольное покрытие. Это делается в первую очередь в целях безопасности, так как подобный утеплитель позволит создать тепловой зазор и при этом обезопасит от возможного возгорания электрической проводки. И подложка и утеплитель продаются отдельно от системы, покупать их желательно у одного производителя.

Этапы монтажа:

• Измерение комнаты и составление чертежа.
• Разрез и укладка инфракрасного плёночного пола согласно чертежу в следующем порядке:
  • укладка специальной подложки с высокими термоизоляционными свойствами,
  • раскатывание инфракрасной плёнки,
  • укладка термоизоляционного слоя (утеплителя).
• настил напольного покрытия – плитки, ламината, ковролина и т. п.

Узнав, что такое система инфракрасного тёплого пола, рассмотрев её плюсы и минусы, а также сравнив её с другими вариантами обогрева помещения, каждый хозяин самостоятельно решает, какой вариант в конкретной ситуации будет лучше.

Обзор цен

Сегодня выбор теплых полов очень разнообразный. На рынке можно купить электрический теплый пол под ламинат как импортного производства, так и отечественного. Спроектировать систему теплоснабжения на основе теплого пола в коттедже обойдется в сумму примерно 13000-20000 рублей. Сама установка стоит от 800 и до 1000 рублей за метр квадратный. Если нужен теплосчетчик, то придется заплатить еще 10000 рублей.

Зависит цена на электрические теплые полы под ламинат от качества изделия, фирмы-производителя. Так квадратный метр инфракрасной пленки хорошей фирмы будет стоить не менее 1200 рублей. Конечно, если более бюджетные варианты. Например, цена на ламинат для теплого водяного пола китайского производства обойдется дешевле. Но и качество изделий с низкой стоимостью тоже будет низким. А качество – это очень важный параметр, от которого зависит надежность и долговечность нагревательной конструкции. Поэтому экономить не рекомендуется. Желательно покупать изделия известных компаний.

Сегодня российский рынок предлагает теплые полы фирм-производителей из Южной Кореи, Великобритании, Германии, США, Китая. Более 90% всей продукции, которая представлена на рынке, — это корейские изделия. Так хорошим спросом пользуются сверхтонкие нагревательные пленки компании RexVa, которые выпускаются под торговой маркой XiCA. Неплохо зарекомендовала себя и продукция корпорации Seggi Century. Изделие известно под маркой Heat Plus. Системы указанных фирм отличаются высоким качеством, приемлемой ценой. Обеспечивают равномерный и качественный обогрев. Что касается полов английского и американского производства, встречаются они крайне редко. И, как правило, это китайские подделки.

Советы по выбору тёплого пола

Выбор качественного, эффективного, долговечного и экономичного тёплого пола – это непростая задача. Учитывая широкий ассортимент данного оборудования на рынке, владелец недвижимости может допустить ряд ошибок. Чтобы этого не произошло, перед покупкой тёплого пола, рекомендуется проверить следующие параметры:

Предельно допустимая толщина пирога пола, которая зависит от высоты помещения, а также максимальной нагрузки на плиты перекрытий и другие пролётные конструкции.

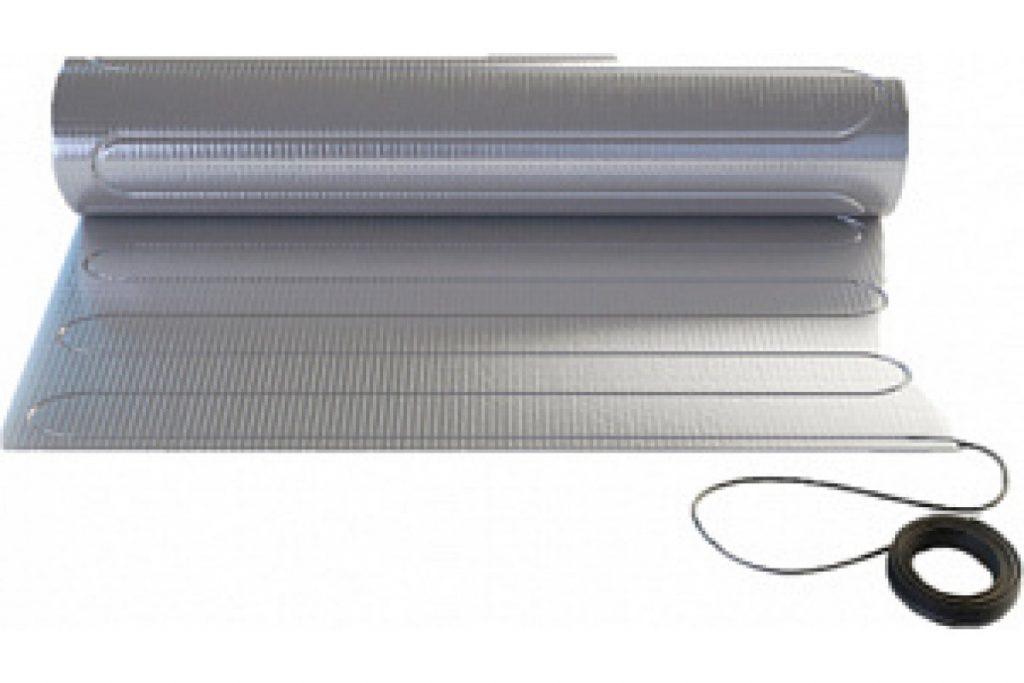

• При необходимости добиться повышенной теплоотдачи, при условии, что высота помещения не является определяющим фактором, рекомендуется отдавать предпочтение кабельным тёплым полам вместо матов.
• Экологичность оборудования – некоторые полимерные плёнки при нагревании могут выделать токсины, что ограничивает их применение в детских или медицинских учреждениях, а также если в доме или квартире проживают аллергики.

• Механическая прочность тёплого пола – актуальна при установке тяжёлой мебели или оборудования поверх ламината.
• Возможность раскроя матов без потери их эффективности и работоспособности.
• Общая электрическая мощность, выделяемая на работу тёплого пола.

Необходимость обеспечения экономии электроэнергии – в данном случае. лучшим решением будет выбор инфракрасных плёнок.

Необходимость проведения мокрых работ при устройстве защитной стяжки. В случае, если потребителю необходимо просто перестелить ламинат в уже отделанном помещении, не следует покупать греющий кабель.

Одним из важнейших критериев выбора является известность бренда, а также наличие большого количества положительных отзывов от реальных пользователей о продукции компании на независимых форумах в сети.
