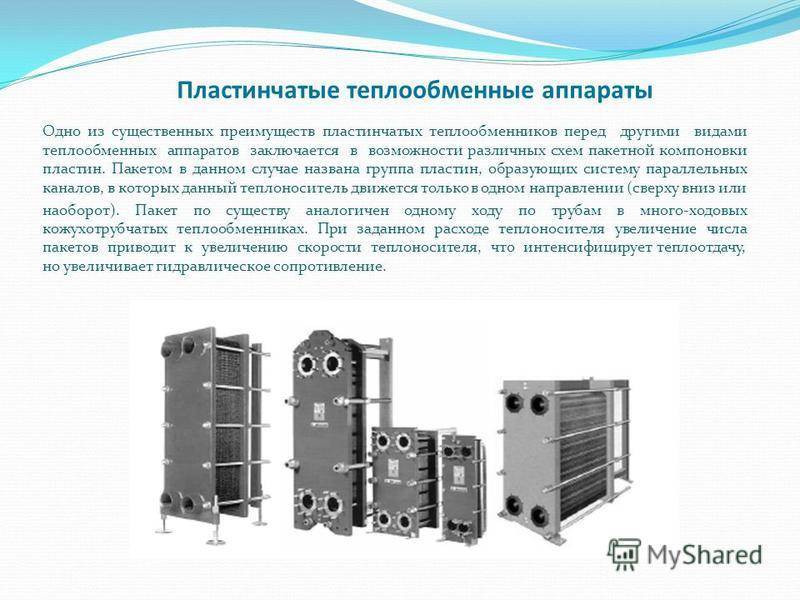

Особенности устройства пластинчатого теплообменника

Как правильно собирать теплообменник

Схема сборки зависит от конструкции. Монтаж осуществляется перед пусконаладочными работами. Перед этим нужно проверить все элементы на отсутствие дефектов. На каждую пластину монтируется уплотнительный контур, способы – клипсовый, в пазы или клеевой (устаревший). Место сборки – в схему теплового распределительного пункта или отдельно. Зависит от свободного пространства.

Порядок выполнения работ:

1. Сдвиг основной, прижимной плиты до упора.
2. Первая рабочая пластина устанавливается на нижнюю опору, сдвигается до неподвижной плиты. Прокладки обращены к ней.
3. Последующие элементы монтируют, чередуя расположение уплотнительного контура.
4. После установки последней прижимная плита максимально сдвигается к пакету.
5. Монтаж шпилек, прижимных болтов. Стягивание конструкции.
6. Гайки затягиваются поочередно, нужно делать 1–2 оборота за одну операцию. Причина – равномерное распределение нагрузки по всей площади.

Заключительный этап – подключение патрубков

Важно проверить герметичность всей системы, установка пластин разборного аппарата должна соответствовать схеме расположения. Поочередность – главный принцип работы теплообменников этого типа

Для соблюдения параллельности расположения прижимной, а также неподвижной плиты необходимо правильно делать стяжку шпилек, болтов. Опережение верхнего или нижнего края не должно превышать 1–2 см. В противном случае возможен перекос.

Для чего нужен теплообменник в отопительной системе

Объяснить наличие теплообменника в отопительной системе довольно просто. Большинство систем теплоснабжения в нашей стране спроектировано таким образом, что температура теплоносителя регулируется в котельной и подается нагретая рабочая среда непосредственно в радиаторы, установленные в квартире.

При наличии теплообменника, рабочая среда из котельной отпускается с четко определенными параметрами, например, 1000С. Попадая в первичный контур, нагретый теплоноситель не поступает в отопительные приборы, а нагревает вторичную рабочую среду, которая и попадает в радиаторы.

Преимущество такой схемы заключается в том, что регулировка температуры теплоносителя осуществляется на промежуточных индивидуальных тепловых станциях, откуда и подается потребителям.

Смесительные теплообменные аппараты

В тепломассообменных аппаратах и установках контактного (смесительного) типа процессы тепло- и массообмена протекают при непосредственном соприкосновении двух и более теплоносителей.

Тепловая производительность контактных аппаратов определяется поверхностью соприкосновения теплоносителей. Поэтому в конструкции аппарата предусматривается разделение потока жидкости на мелкие капли, струи, пленки, а газового потока — на мелкие пузырьки. Передача теплоты в них происходит не только путем кондуктивной теплопередачи, но и путем обмена массой, причем при массопередаче возможен даже переход теплоты от холодного теплоносителя к горячему. Например, при испарении холодной воды в горячем газе теплота испарения переносится от жидкости к газу.

Контактные теплообменники нашли широкое применение для конденсации паров, охлаждения газов водой, нагревания воды газами, охлаждения воды воздухом, мокрой очистки газов и т. п.

По направлению потока массы контактные теплообменники могут быть разделены на две группы:

1) аппараты с конденсацией пара из газовой фазы. При этом происходят осушка и охлаждение газа и нагревание жидкости (конденсаторы, камеры кондиционеров, скрубберы);

2) аппараты с испарением жидкости в потоке газа. При этом увлажнение газа сопровождается его охлаждением и нагреванием жидкости или его нагреванием и охлаждением жидкости (градирни, камеры кондиционеров, скрубберы, распылительные сушилки).

По принципу диспергирования жидкости контактные аппараты могут быть насадочными, каскадными, барботажными, полыми с разбрызгивателями и струйными (рис. 8).

Каскадные (полочные) аппараты применяются преимущественно в качестве конденсаторов смещения (рис. 8, а). В полом вертикальном цилиндре установлены на определенном расстоянии одна от другой (350…550 мм) плоские перфорированные полки в виде сегментов. Охлаждающая жидкость подается в аппарат на верхнюю полку. Основная масса жидкости вытекает через отверстия в полке тонкими струями, меньшая ее часть переливается через борт на нижележащую полку.

Пар для конденсации подается через патрубок в нижней части конденсатора и движется в аппарате противотоком к охлаждающей жидкости. Жидкость вместе с конденсатом выводится через нижний патрубок аппарата и барометрическую трубу, а воздух отсасывается через верхний патрубок вакуум-насосом. Кроме сегментных полок в барометрических конденсаторах применяются кольцевые, конические и иной формы полки.

Барботажные аппараты (рис. 8, б) отличаются простотой конструкции, их применяют для нагревания воды паром, выпаривания агрессивных жидкостей и растворов, содержащих шламы, взвеси и кристаллизующиеся соли, горячими газами и продуктами сгорания топлива. Принцип работы барботажных подогревателей и испарителей состоит в том, что перегретый паp или горячие газы, поступающие в погруженные барботеры, диспергируются в пузырьки, которые при всплытии отдают теплоту жидкости и одновременно насыщаются водяным паром. чем больше пузырьков образуется в растворе, тем лучше структура барботажного слоя и тем больше межфазная поверхность. Структура барботажного слоя зависит от размеров газовых пузырьков и режима их движения.

Рис. 8. Виды смесительных теплообменников: а — каскадный теплообменник; б —барботажный; в — полый с разбрызгивателем; г — струйный; д — насадочная колонна: 1 — контактная камера; 2 — насадка; 3 — штуцер для входа газа; 4 — патрубок для подачи жидкости; 5 — штуцер для удаления газа; 6 — спускной штуцер для жидкости; 7 — распылительное устройство; 8 — распределительная тарелка; 9 — решетка

Полые контактные теплообменники (с разбрызгивателями) нашли применение при конденсации паров, охлаждении, сушке и увлажнении газов, упаривании и сушке растворов, нагревании воды и др. На рис. 8, в показана схема контактного водонагревательного теплообменника.

Струйные (эжекторные аппараты) применяются редко и только для конденсации паров. На рис. 8, г показана схема такого конденсатора.

Конструктивно смесительные теплообменные аппараты выполняются в виде колонн из материалов, устойчивых к воздействию обрабатываемых веществ, и рассчитываются на соответствующее рабочее давление. Насадочные и полые аппараты чаще всего изготовляются железобетонными или кирпичными. Каскадные, барботажные и струйные аппараты выполняются из металла. Высота колонн обычно в несколько раз превышает их поперечное сечение.

Каждому типу контактного устройства свойственны особенности, которые следует учитывать при выборе аппарата.

Используемое оборудование

Манометр

• Пружинные. Под давлением пружина внутри манометра сжимается, меняя направление стрелки циферблата.
• Мембранные. Принцип действия — как у предыдущего типа, но в качестве основного элемента используется мембранная коробка или упругая пластина.
• Электроконтактные. Подходят для подключения к циркуляционному насосу. Когда стрелка показывает предварительно заданное значение, цепь замыкается или разъединяется. Такая система быстро сигнализирует об изменении давления.

Тепловые датчики

• Регуляторы. Предназначены для изменения температуры подогреваемой воды. Для нагрева объём рабочей среды необходимо увеличить, для охлаждения — уменьшить. Этот процесс осуществляется при закрытии или открытии запорной арматуры. Другой способ заключается в перенаправлении теплоносителя в обратную сторону по байпасу.
• Приборы контроля. Они бывают показывающими и отправляющими. С первыми требуется прямое взаимодействие персонала. Вторые отправляют данные в вычислитель или контроллер для управления аппаратурой теплового пункта.
• Приборы учёта. Предназначены для сравнения объёма и температуры теплоносителя на входе и выходе теплообменника. Полученные данные позволяют сделать вывод о количестве потребляемого тепла.

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

• стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
• неподвижную прижимную плиту;
• подвижную прижимную плиту;
• пакет теплообменных пластин;
• уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
• верхнюю несущую базу;
• нижнюю направляющую базу;
• станину;
• комплект стяжных болтов;
• Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

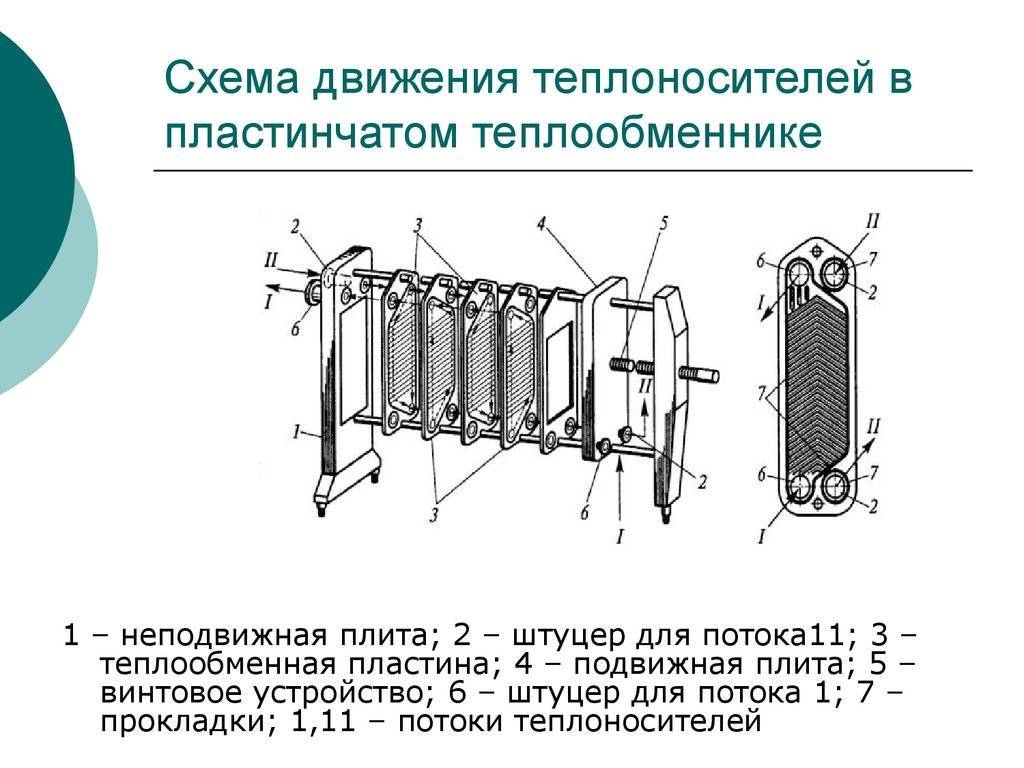

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

• мощности;
• максимальной температуре рабочей среды;
• пропускной способности;
• гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

• при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
• для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
• максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

1. с «мягкими» каналами (канавки расположены под углом 600). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
2. со «средними» каналами (угол рифления от 60 до 300). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
3. с «жесткими» каналами (угол рифления 300). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

1. Теплоноситель подается на входные патрубки теплообменника;
2. При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
3. Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

Средние цены пластинчатые теплообменники

Средняя стоимость варьируется между 20 000 и 80 000 рублей, более конкретная цифра зависит от количества пластин, а значит, от мощности устройства.

Модель	Фото	Тип среды	Мощность	Темпер-атура среды на входе С	Темпера-тура среды на выходе С	Количе-ство пластин	Цена
Пластинчатый теплообменник НН №04		вода — вода	21500 ккал/ч	греющая среда 95 нагреваемая среда 5	греющая среда 75 нагрева-емая среда 65	13	от 24000
Пластинчатый теплообменник НН №08		вода — вода	64500 ккал/ч	греющая среда 95 нагреваемая среда 5	греющая среда 75 нагрева-емая среда 65	23	от 37000
Пластинчатый теплообменник НН №14		вода — вода	258000 ккал/ч	греющая среда 95 нагреваемая среда 5	греющая среда 75 нагрева-емая среда 65	18	от 65000
Пластинчатый теплообменник НН №20		вода — вода	86000 ккал/ч	греющая среда 95 нагреваемая среда 70	греющая среда 75 нагрева-емая среда 95	18	от 77000

Таблица средних цен и характеристик на различные модели теплообменников

Классификация теплообменного оборудования предприятий

Теплообменными аппаратами называются устройства, предназначенные для обмена теплотой между греющей и обогреваемой рабочими средами. Последние принято называть теплоносителями. Теплообменные аппараты различают по назначению, принципу действия, фазовому состоянию теплоносителей, конструктивным и другим знакам .

По назначению теплообменные аппараты делятся на подогреватели, испарители, конденсаторы, холодильники и т. д.

По принципу действия теплообменные аппараты могут быть разделены на рекуперативные, регенеративные и смесительные.

Рекуперативными называются такие аппараты, в которых тепло от горячего теплоносителя к холодному передается через разделяющую их стенку. Примером таких аппаратов являются паровые котлы, подогреватели, конденсаторы и др.

Регенеративными называются такие аппараты, в которых одна и та же поверхность нагрева омывается то горячим, то холодным теплоносителем. При протекании горячей жидкости тепло воспринимается стенками аппарата и в них аккумулируется, при протекании холодной жидкости это аккумулированное тепло ею воспринимается. Примером таких аппаратов являются регенераторы мартеновских и стеклоплавильных печей, воздухоподогреватели доменных печей и др.

В рекуперативных и регенеративных аппаратах процесс передачи тепла неизбежно связан с поверхностью твердого тела. Поэтому такие аппараты называются также поверхностными.

В смесительных аппаратах процесс теплопередачи происходит путем непосредственного соприкосновения и смешения горячего и холодного теплоносителей. В этом случае теплопередача протекает одновременно с материальным обменом. Примером таких теплообменников являются башенные охладители (градирни), скрубберы и др.

Если участвующие в тепломассообмене горячий и холодный теплоносители перемещаются вдоль поверхности нагрева в одном и том же направлении, тепломассообменный аппарат называют прямоточным, при встречном движении теплоносителей и сред — противоточным, а при перекрестном движении — перекрестноточным. Перечисленные схемы движения теплоносителей и сред в аппаратах называют простыми. В том случае, когда направление движения хотя бы одного из потоков по отношению к другому меняется, говорят о сложной схеме движения теплоносителей и сред.

История

Пластинчатые теплообменники были впервые введены в 1923 году для пастеризации молока, но в настоящее время используются во многих областях применения в химической, нефтяной, климатической, холодильной, молочной, фармацевтической, пищевой и медицинской промышленности. Это связано с их уникальными преимуществами, такими как гибкая тепловая конструкция (пластины могут быть просто добавлены или удалены для удовлетворения различных требований к тепловому режиму или обработке), простота очистки для поддержания строгих гигиенических условий, хороший контроль температуры (необходимый в криогенных процессах) и лучшие характеристики теплопередачи.

Сфера использования пластинчатого устройства

Сфера применения пластичного теплообменника достаточно обширна. Они используются практически везде, где это необходимо. Поэтому перечислять все отрасли, где применяется устройство бессмысленно и далее будут приведены только некоторые из них:

• в качестве централизованной системы отопления, для подачи тёплого водоснабжения, нагрева жидкости в бассейнах и т. д;
• пластинчатый теплообменник нашёл широкое применение в машиностроительной и металлургической сфере для охлаждения разных промышленных агрегатов;
• в судостроительной сфере для подогрева морской воды на корабле или охлаждения системы отвечающей за плавучесть;
• очень часто теплообменник используется в промышленности, выпускающей, пищевую продукцию, где постоянно необходимо охлаждать какие-либо продукты;
• в нефтеперерабатывающей индустрии для охлаждения нефтепродуктов.

Такую популярность агрегат получил благодаря своему качеству работы и значительному эксплуатационному ресурсу, который достигается за счёт использования штампованных пластин. А учитывая то что, они изготавливаются из нержавеющей стали, то им, не страшна, коррозия и другие химические процессы. Благодаря тому, что пластинчатый теплообменник является универсальным устройством для подогрева и охлаждения, сложно переоценить его использование в любой сфере.

Схема обвязки

Подключают теплообменник к системе отопления несколькими способами. Самый простой вариант с параллельным включением и наличием регулировочного клапана, работающего от термоголовки.

Обязательными являются запорные шаровые вентили на всех выводах теплообменника, чтобы иметь возможность полностью перекрыть доступ жидкости и обеспечить условия для демонтажа оборудования. Регулировкой мощности и, соответственно, нагревом горячей воды должен заниматься клапан с управлением от термоголовки. Клапан устанавливается на подводящую трубу от отопления, а датчик температуры на выход контура ГВС.

При цикличной организации ГВС с наличием накопительной емкости устанавливается дополнительно тройник на входе нагреваемого контура для включения холодной водопроводной воды и обратки по ГВС. Избежать ненужного тока в обратном направлении в ветке горячей и холодной воды не даст обратный клапан.

Недостатком этой схемы является сильно завышенная нагрузка на систему отопления и неэффективный нагрев воды во втором контуре при большем перепаде температур.

Гораздо продуктивнее и надежнее работает схема с двумя теплообменниками, двухступенчатая.

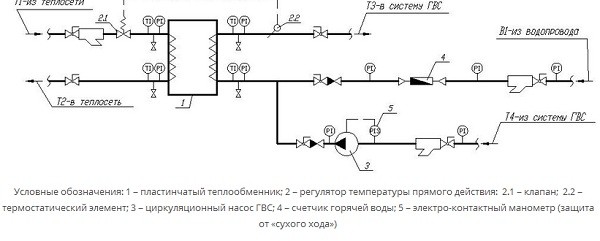

1 – пластинчатый теплообменник; 2 – регулятор температуры прямого действия: 2.1 – клапан; 2.2 – термостатический элемент; 3 – циркуляционный насос ГВС; 4 – счетчик горячей воды; 5 – электро-контактный манометр (защита от «сухого хода»)

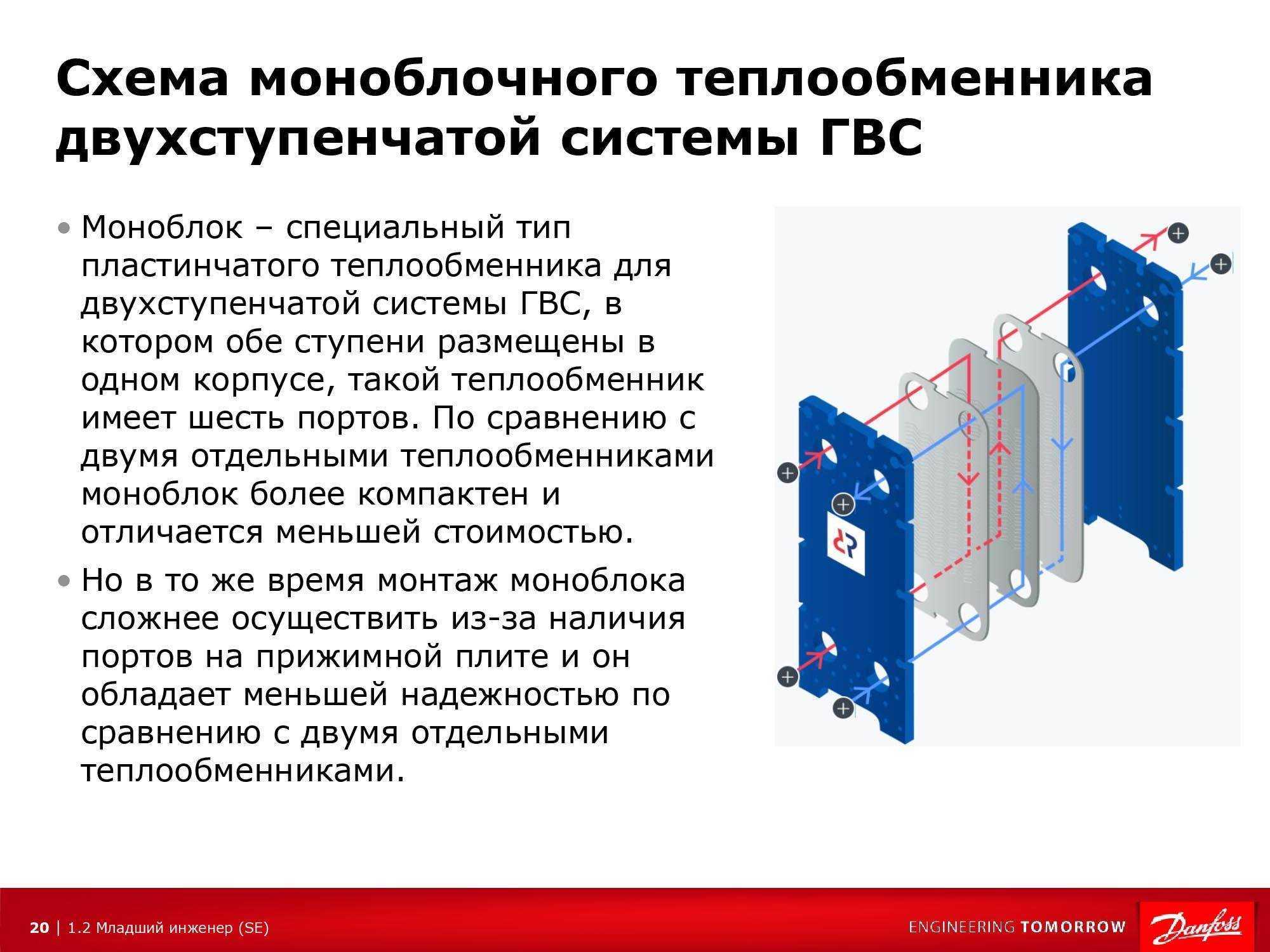

Идея заключается в использовании двух теплообменников. В первой ступени используется с одной стороны обратка системы отопления, а с другой холодная вода из водопровода. Это дает предварительный нагрев примерно на 1/3 или половину от необходимой температуры, при этом не страдает обогрев дома. Включение контура выполняется последовательно с байпасом, на котором уже закреплен игловой вентиль, с помощью которого регулируется объем теплоносителя.

Второй ПТО, вторая ступень, подключаемая параллельно системе отопления – это с одной стороны подача горячего теплоносителя от котла или котельной, а с другой уже подогретая на первой ступени вода ГВС.

Регулировкой первой ступени заниматься нет нужды. Устанавливаются лишь шаровые вентили на все четыре отвода и обратный клапан на подачу холодной воды.

Обвязка второй ступени идентичная параллельному подключению за исключением того, что вместо холодной воды подключается уже подогретая вода с первой ступени.

https://youtube.com/watch?v=YFKOUSMERHI%3F

Как промыть теплообменник?

Теплообменник – незаменимое устройство для производства, но качественная работа на постоянной основе требует проведения техническое обслуживание, в частности процедуру чистки.

В каналах прибора, где проходит жидкий теплоноситель, формируется загрязнение. Его устранение должно быть своевременным, иначе придется обращаться в сервисный центр. Очистка пластинчатого теплообменника бывает двух видов: химическая и гидродинамическая.

Первый способ подходит, если загрязнения не сильные и не занимают большие участки. Растворители химического типа, воздействующие на налет, оперативно устраняют его.

Такая чистка состоит из следующих шагов:

Демонтировать теплообменник. Залить специальный растворитель. Тип растворителя зависит от качества загрязнения в устройстве. Обыкновенная накипь устраняется средствами с кислотами, если внутри вещества органического типа (к примеру, масло), то нужны щелочные средства (к примеру, сода каустического типа)

Проводя работы, стоит принимать во внимание тип материала изготовления конструкции, чистящее вещество может оказать негативный эффект, привести к поломке прибора. Подключить специальное оборудование, обеспечивающее циркуляцию чистящего состава внутри теплообменника

Подождать, когда процедура завершится. Слить остатки чистящего средства, утилизировать его и привести рабочее место в порядок. Залить чистую воду. Тщательно промыть каналы. Помимо этого, стоит проверить прибор на отсутствие утечек, корректность работы показателей давления.

Второй способ промывки пластинчатого теплообменника более щадящий и не наносит вреда самой конструкции.

Для чистки необходимо:

1. Подготовить шланг, позволяющий пустить струю воды под сильным давлением.
2. Направить его на загрязненные участки. Проследить, что все загрязнения устранены.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Строение и принцип работы

Механизм действия легко рассмотреть на примере пластинчатого теплообменника заводской сборки. Структура предусматривает два контура и четыре выхода. Пластинчатое устройство разделяет потоки по давлению и температуре. Теплоносителями выступают кислоты и другие жидкости.

Теплообменники для отопления предполагают подключение к одному контуру теплых полов, а к другому – теплоцентрали.

Прямое подключение центрального теплоносителя невозможно, поскольку это приводит к выходу из строя теплого напольного покрытия.

Это происходит из-за повышения давления в теплоцентрали, температурных перепадов и присутствия химически агрессивных веществ в теплоносителе.

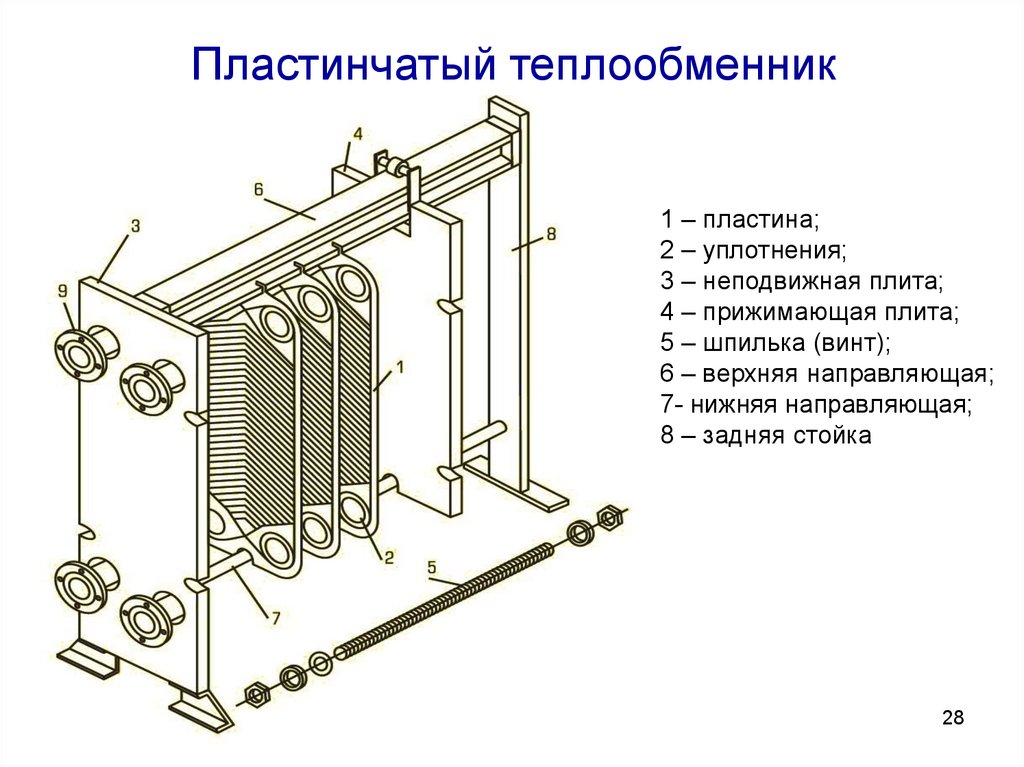

Строение теплообменника представлено на рисунке ниже.

Схематичное устройство пластинчатого теплообменника

Структуру теплообменника составляют:

• станина, которая с одной стороны устройства прикрепляется к неподвижной прижимной плите и служит элементом опоры;
• пакет пластин, образующий между составляющими элементами каналы для теплоносителя;
• рама, которая состоит из подвижной прижимной плиты , неподвижной прижимной плиты и задней стойки;
• кожух, служащий для защиты устройства от внешних воздействий;
• шпильки, которые размещены по краю отверстий, через которые в устройство поступает теплоноситель;
• прокладка, необходимая для герметичности каналов;
• опорные и крепежные элементы (направляющие балки, несущая база, лапы станины и рамы, подшипники, болты, гайки, шайбы).

Синие и красные стрелки на рисунке обозначают направления движения холодного и горячего теплоносителя внутри теплообменника соответственно.

В быту применяют теплообменник, чей принцип функционирования основан на разделении потоков и поддержании автономного функционирования теплых полов при пониженном уровне рабочего давления в 1,5 бара и подключении чистой воды.

Структуру теплообменного оборудования составляют три группы пластин:

1. Набранные, принадлежащие автономной системе отопления с пониженным уровнем давления.
2. Набранные, принадлежащие центральной системе отопления с повышенным уровнем температуры и давления.
3. Разделительные, характеризующиеся малой толщиной и передающие тепло от централизованной системы к автономной.

Число и параметры пластин предопределяют мощность теплообменного оборудования. Каждое устройство предполагает установку очистительного фильтра. Он способен удержать грубые частицы: окалины, стружку и прочие. Фильтр нуждается в периодическом промывании очистительными растворами.

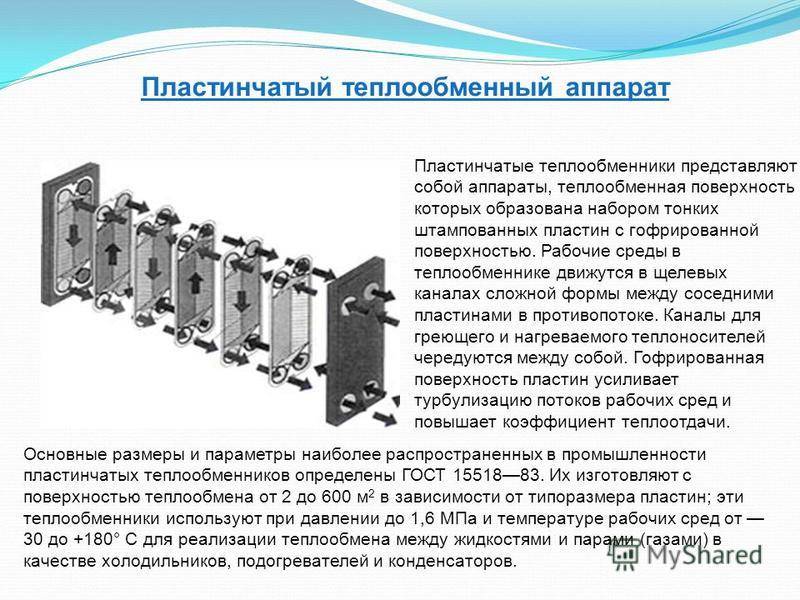

Принцип работы теплообменника

Принцип работы теплообменника заключается в передаче тепловой энергии от одного теплоносителя к другому. В устройство поступает прямая греющая среда и холодная среда. При прохождении их между пластинами по каналам происходит нагревание холодной среды. На выходе из теплообменника получают нагретую среду и обратную греющую среду. Внутри оборудования теплообменивающие жидкости движутся навстречу друг другу, то есть в противотоке, и не могут смешиваться, поскольку разделены пластинами.
