Обзор пластиковых труб для внутренней канализации

Разновидность труб

Для грамотно организованного отвода стоков трубы должны быть стойкими, долговечными и гладкими изнутри. Существует 2 основных материала для изготовления таких изделий: металл и пластик. Вторые делятся на 3 вида:

1. ПВХ – поливинилхлорид. Прочные и стойкие к ультрафиолету, но не выдерживают высокую температуру горячей воды и воздействие агрессивной среды. Применяются для внутренних и внешних канализаций.
2. ПЭТ – полиэтилен. Рабочая функциональность в пределах температур -40 +40 С°, не рекомендуется к использованию в системе слива горячей воды.
3. ПП – полипропилен. Способны прослужить 100 лет, обладают высокой стойкостью к перепадам температур и к жестким химикатам. Используются во внутренних системах сточных вод.

Чугунная система отводов стоков – это устаревший вариант. Несмотря на то, что она долговечная и прочная, полностью заменяется на пластиковую. Это происходит не из-за недостатков металла, а из-за преимуществ ПВХ.

Также пластиковые трубы делятся по плотности и твердости. От этого зависит на какой магистрали они будут использоваться:

1. SN-2. Изделия из легкого материала, используются на участках с минимальной нагрузкой. Установка которых производится неглубоко и не под транспортными дорогами.
2. SN-4. Имеют более плотный материал, могут прокладываться под дорогами с небольшой загруженностью.
3. SN-8. Наиболее плотные и тяжелые изделия, предназначаются для использования под автомагистралями и промышленными предприятиями.

ПВХ – поливинилхлорид трубы

Назначение, технические характеристики и свойства

Рыжие канализационные трубы предназначены для монтажа наружных канализационных сетей.

Технические характеристики канализационных труб:

• Достаточная прочность, стойкость к смятию.
• Устойчивость к агрессивным средам, биологическим загрязнениям.
• Долговечность.
• Стойкость к коррозии.
• Морозостойкость.
• Возможность создания герметичного трубопровода.
• Имеют небольшой вес – удобно при транспортировке и монтаже.
• Стенки труб для наружных систем толще, чем для внутренних.
• Они легко и быстро монтируются, имеют необходимый ассортимент фитингов и комплектующих для монтажа.

Раструбные трубы из ПВХ и ПНД для наружной канализации (для стоков) выпускаются с наружными диаметрами от 110 до 1200 мм и толщиной стенок от 2,7 до 36,7 мм. При диаметре 110 мм толщина стенок – 2,7-3,4 мм, при диаметре 160 мм – 4-4,9 мм.

Типоразмеры: 110, 125, 160, 200, 215, 315, 400, 500, 630, 800,1000, 1200 мм. Гофрированные изделия выпускаются тех же типоразмеров и стыкуются с гладкостенными изделиями (но внутренний диаметр у них немного меньше). Длина – от 0,5 до 6 м, редко встречаются длиной до 9 м. ИЗ ПП выпускают в основном трубы диаметром 110 мм, максимум 200 мм. Трубы типоразмеров 50-60-75-90 мм используются только для монтажа линий связи и электросетей, для наружной канализации такие маленькие диаметры не применяются.

Классификация однослойных труб в соответствии с EN 1401, EN 1852 и ДСТУ Б В.2.5–32:2007 по показателю кольцевой жесткости SN: имеются два класса SN4 и SN8. Класс SN8 используется для прокладки коммуникаций на большей глубине или в более сложных условиях.

Сферы использования

Канализация – сеть трубопроводов, предназначенных для сбора и отвода сточных и ливневых вод за пределы городов и промышленных предприятий. Без существования канализации невозможно обеспечить человеку соответствующий уровень комфорта и гигиены.

Сфера распространения канализации включает в себя жилые районы, общественные здания, промышленные предприятия, объекты сельского хозяйства и горнодобывающего комплекса, энергетики, транспорта – везде, где человек живет, работает или развлекается, имеется система канализации.

Создание современных прочных, долговечных и надежных пластиков привело к тому, что пластиковые трубы везде, где только можно вытесняют стальные, чугунные, бетонные изделия. Безнапорная и напорная канализации – именно та область, где можно использовать пластмассовые трубопроводы. Хотя область применения пластиковых труб ограничена диаметрами 1200 мм, но эти диаметры используются почти для всех канализационных сетей, за исключением самых крупных коллекторов.

ПВХ-трубы

ПВХ или НПВХ — поливинилхлорид, новый полимерный материал. ПВХ-трубы лёгкие, экологически нейтральные и простые в установке.

Труба канализационная ПВХ

• долгий срок службы,
• отсутствие зарастания,
• устойчивость к воздействию кислот,
• устойчивость к износу,
• лёгкость.

• неработоспособность при температурах ниже −10°С,
• деформируются (удлиняются) при температуре больше 60°С.

Серые ПВХ-трубы отлично подходят для внутренней канализации, где их и применяют. Рыжие трубы из ПВХ для канализации с жёсткостью SN-4 и больше можно использовать для наружного трубопровода. Для соединения трубы вставляются друг в друга: на одном конце трубы раструб с резиновым кольцом, а на другом фаска, которая плотно вставляется в этот раструб. Внутренняя поверхность ПВХ-труб идеально гладкая, поэтому они редко засоряются и не зарастают.

Следует глубоко зарывать такие трубы, иначе они будут замерзать. Также через них не стоит сливать жидкости с температурой выше 60°С больше минуты. Кратковременно они выдерживают превышение температуры до 95°С.

Выбор пластиковых труб для канализации

Наружный вариант канализационной сети характеризуется следующими показателями:

• высокая прочность, поскольку на конструкцию будет оказываться давление грунта;
• ее пропускная способность должна обеспечивать своевременное отведение стоков;
• устойчивость к коррозии и температурным изменениям;
• надежность соединения отдельных элементов.

Когда выбирают трубы, учитывают такие их параметры:

• внутренний диаметр пластиковых труб для канализации считается одной из важнейших характеристик, благодаря которой обеспечивается беспрепятственное отведение стоков в определенной точке системы;
• внешний диаметр;
• толщина стенок (влияет на прочность трубы);
• вес;
• вид пластика.

Полипропиленовые элементы стока

Для регламентирования качества производства, на котором
изготавливаются трубы
пластиковые канализационные с различными размерами, используется таблица
ТУ 4926-002-88742502-00. Согласно условиям, прописанным в документе, диаметр
готовой продукции может быть 50, 100 и 150 мм. Параметр толщины стенки
варьируется от 3 до 5 мм и зависит от значения окружности. Применять такую
продукцию можно при монтаже стояков, либо для организации отводящей линии от
прибора сантехники.

Можно упомянуть, что известные мировые компании производители используют полипропилен в процессе изготовления промышленных труб. Окружность таких изделий может достигать 1,2 метра.

Трубы полипропиленовые

Это изделия из синтетических, термопластических полимеров. Они отличаются повышенной прочностью, температуростойкостью, кислотных и щелочных средств. ПП-изделия — экологически чистые, поддаются переработке.

Трубы полипропиленовые для канализации служат до 100 лет. Гладкие внутренние стенки обеспечивают хорошую проходную способность коммуникаций. Это подходящий вариант для прокладывания внутренней канализации. ПП-изделия характеризуются низким уровнем шума/вибрации, позволяют сформировать разводочные линии различной конфигурации.

Сделать разводку канализации из пластиковых труб гораздо проще и дешевле чем из чугунных

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.
Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

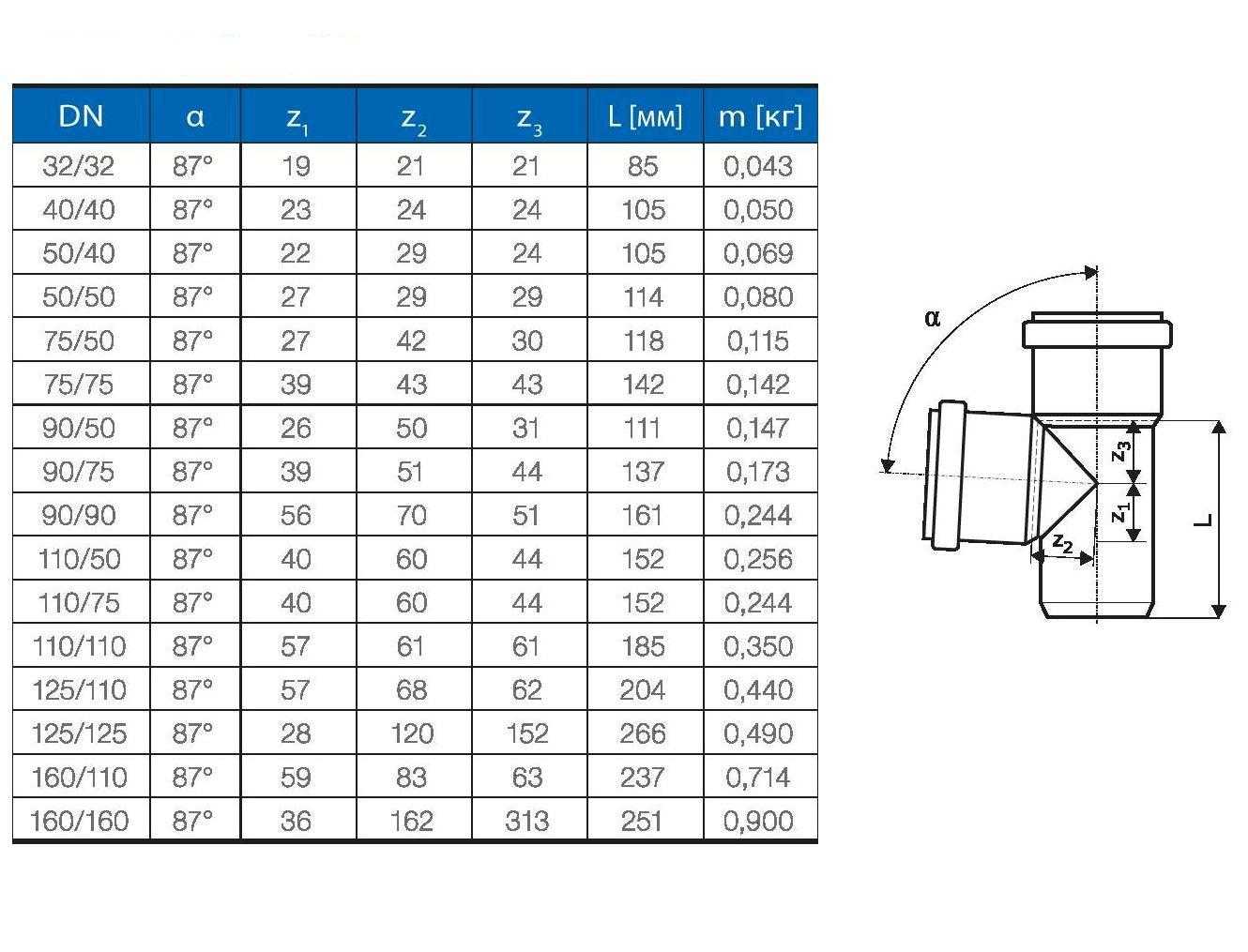

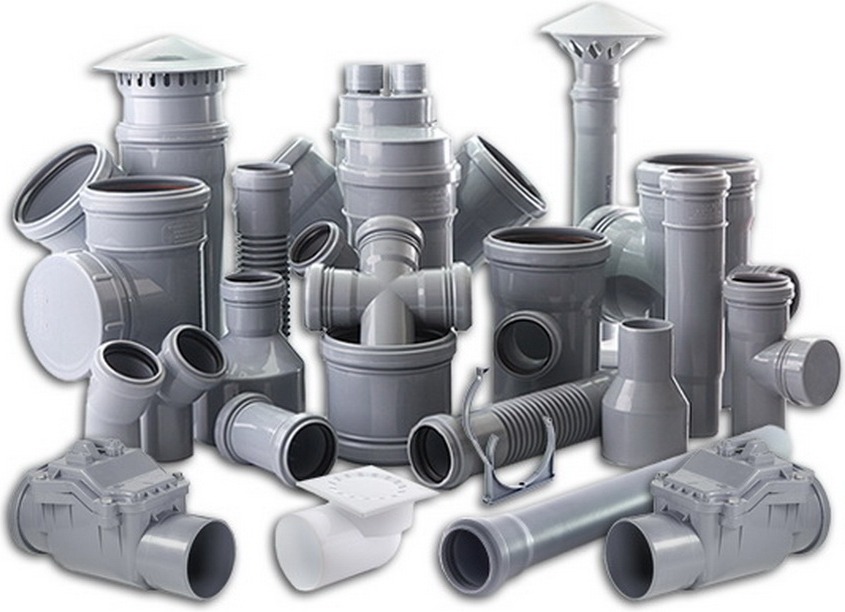

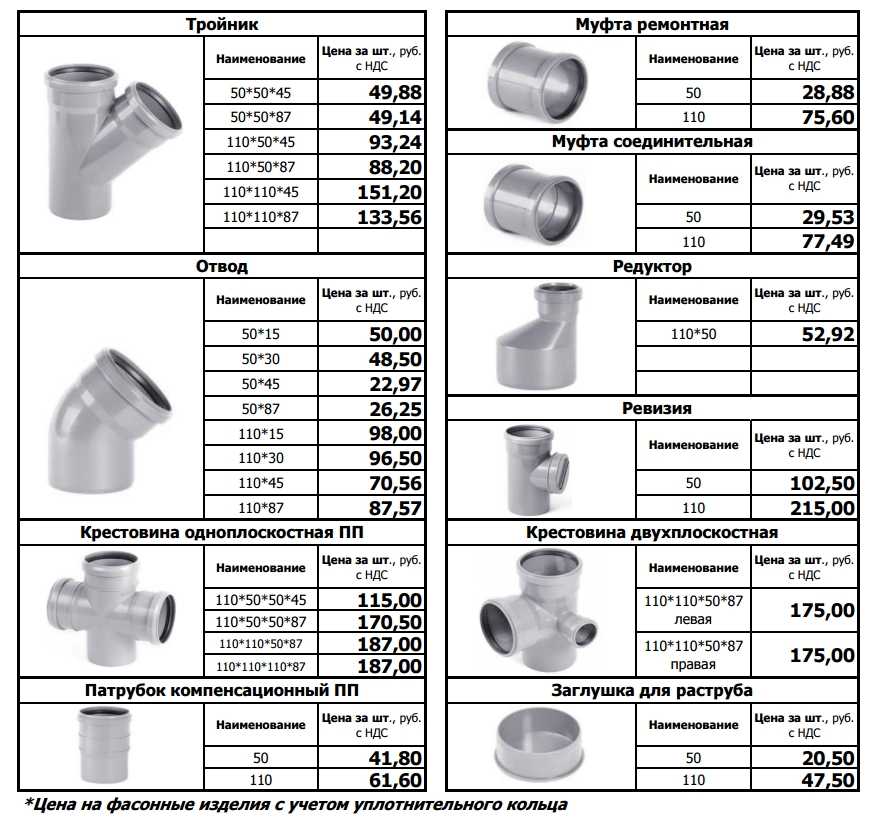

Канализационные трубы и фитинги ПВХ: виды, размеры и цены

Установка любого типа трубы невозможна без использования фитингов. В первую очередь они делятся на 2 вида в зависимости от способа установки: это клеевые и резьбовые фитинги. Кроме того, само по себе понятие фитинг — это сборный термин, обозначающий детали, которые соединяют несколько элементов системы канализации.

Пластиковые канализационные трубы и фитинги размеры этих элементов очень много, но среди них можно выделить несколько, которые встречаются наиболее. Клеевые фитинги из ПВХ В их конструкции есть пазы, при помощи которых один элемент просто страница.

Например, без использования герметика такие элементы могут протекать.

Диаметры канализационных труб

Обеспечить безотказную проходимость канализационной системы можно лишь посредством грамотного выбора размера сечения конструктивных элементов.

Чтобы обеспечить корректную работу водоотводящей системы, при выборе труб для канализации частного дома ориентируются на такие стандарты:

1. Для подключения стояков применяют трубы сечением 100-110 мм.
2. Для подведения сантехнического оборудования к стояку используют изделия D 50-100 мм.
3. При обустройстве канализации, конструкция которой предусматривает несколько стыковых соединений, используют элементы сечением 110-150 мм.

На разных участках системы канализации устанавливают трубы определенных диаметров

Среди изделий, представленных на рынке, наибольшее распространение получили трубы таких диаметров:

• 50 мм – предназначены для обустройства внутренней части канализации. Их монтируют при подключении сантехнических приборов на кухнях и в ванных комнатах.
• 110 м – применяются для подключения унитазов и выполнения внутренней разводки в частных домах. Их часто используют при обустройстве сквозного вывода через монолитный пол в загородных коттеджах.
• 160 мм – предназначены для обустройства стояков в многоэтажных домах. Применяются для горизонтального ответвления, которое соединяет сразу несколько стояков. В загородном строительстве их устанавливают в качестве коллектора, рассчитанного на несколько построек.
• 250-400 мм – применяют для наружной укладки канализационной системы на участке присоединения колодца с выпуском общего коллектора. Цена таких элементов на порядок выше труб с меньшим диаметром, а потому они редко применяются в загородном строительстве.

Традиционно при обустройстве канализации задействуют трубы круглого сечения. Но на отрезках, где из-за интенсивного движения создается повышенная нагрузка на стенки конструкции, допускается использовать изделия, имеющие эллиптическое сечение.

К канализационным трубам, предназначенным для наружной установки, предъявляют ряд требований:

1. Высокий показатель сопротивляемости к динамическому и статическому воздействию.
2. Устойчивость стенок к деформации из-за нагрузки, создаваемой толщей грунта и автотранспорта, проходящего по поверхности.
3. Способность противостоять смещению в узлах стыка, возникающего вследствие изменения уровня подземных вод, которое может послужить причиной разгерметизации конструкции.

Соединение каналов осуществляют посредством раструбов

При состыковке элементов конструкции, в которых не предусмотрены раструбы, применяют резиновые или полимерные муфты. В зависимости от основного предназначения и способа монтажа фитинги бывают: компрессионные, фланцевые, самофиксирующие и т.д.

Расчёт объема сточных вод

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков, выпадаемый на конкретной местности в течение месяца. Для этого можно воспользоваться формулой, взятой из СНиП 2.04.03-85:

Q = q20 x F x Ψ

Здесь показатели являются следующими данными:

• Q — средний объем дождевой или талой воды , который необходимо будет отводить с участка;
• q20 — интенсивность дождевых или снежных осадков на конкретного региона России. Данные прописаны в таблицах СНиП по каждой конкретной местности;
• F — итоговая площадь всех крыш и площадок, с которых будет отводиться ливневая или снежная сточная вода;
• Ψ — коэффициент поправки , который позволяет добиться максимально точных расчётов по среднему объему воды для отведения. Этот показатель полностью зависит от типа покрытия, с которого будет отводиться жидкость.

Показатели коэффициента также прописаны в таблицах СНиП 2.04.03-85 и имеют такую формулировку:

• Кровли любого типа — коэффициент равен 1;
• Площадки и дорожки из асфальта — коэффициент 0,95;
• Для площадок и объектов из бетона — коэффициент равен 0,85;
• Для щебня с примесью битума — коэффициент 0,6;
• А для простой щебенки в чистом виде — 0,4.

Благодаря использованию такой формулы удается максимально точно рассчитать объемы дождевой или талой снежной воды, которые будут «атаковать» объект в каждый из сезонов.

Труба Прагма канализационная | Цена труб Прагма, прайс на трубы Прагма

Представлена розничная цена на трубы Прагма в рублях с учетом НДС. Размер скидки уточняйте у менеджеров компании по телефону +7 (495) 228-70-25, +7 (495) 660-35-64

Прагма (Pragma) – канализационная раструбная труба из полипропилена с двойной стенкой. Наружная гофрированная поверхность – рыжего цвета, внутренняя гладкая поверхность – белая. Окружная жесткость 8кН/м2, эксплуатационный класс Т. Длина труб – 6 м, в одном конце раструб, в пазе другого конца – резиновое уплотнение. Трубы Прагма изготавливаются согласно ТУ 2248-001-96467180-2008,ТУ 4926-001-09283206-2014, ГОСТ Р 54475-2011.

Pragma ICE Для безнапорных систем водоотведения в холодных климатических зонах России применяются жесткие теплоизолированные трубы Pragma Ice.

Производство труб Прагма

Труба Прагма (Pragma) – раструбная труба с двойной структурированной стенкой, предназначена для строительства безнапорных систем водоотведения. Метод производства – двойная соэкструзия, когда одновременно изготавливаются внутренняя и наружная стенки, образующие на выходе из экструдера единое целое. Наружная стенка – гофрированная, коричневого цвета, что отвечает европейским традициям визуальной идентификации предназначения трубы. Внутренняя – гладкая, белого цвета, что обеспечивает прекрасную возможность для телевизионной инспекции во время эксплуатации.

Раструб производится отдельно и приваривается к трубе во время производства, обеспечивая герметичность конструкции. Трубы Прагма выпускаются по внешнему и внутреннему диаметрам 150-1137мм.

Свойства и конкурентные преимущества

Трубы Прагма (Pragma) производятся из полипропилена блоксополимера (PP-b). Диапазон температур – 60 С˚+ 100 С˚. Полипропилен (ПП) выдерживает неограниченное количество циклов промерзания. Стоек к воздействию кислых и щелочных сред. Отличается одновременно высокой прочностью и упругостью. Восстанавливает форму при кратковременном деформирующем воздействии. Максимально устойчив к ударным воздействиям. Высокая устойчивость к истиранию, не боится воздействия абразивных веществ (песок, угольная крошка и т.д.)

Высокая устойчивость к ультрафиолету позволяет складировать трубы на открытых площадках в течение длительного времени. Низкий коэффициент шероховатости обеспечивает высокую пропускную способность. Труба pragma из полипропилена не подвержены зарастанию, являются самоочищающимися в рамках минимальных скоростей, разрешенных СП 40-102-2000. Подлежат современным методам прочистки с помощью гидродинамических машин. Трубы не проводят блуждающие токи, т.е. не требуют устройства катодной защиты. Не коррозируют, не гниют. Легкий  вес – не требуются механизмы для перемещения и укладки.

Монтаж и соединение труб Прагма

Простота соединения труб, их обработки и подгонки на месте монтажа не требует использования специальных механизмов и высококвалифицированных рабочих. Не требуются также дополнительные операции по герметизации труб и дополнительные уплотняющие материалы, кроме резиновых уплотнительных колец. В случае необходимости, ремонт производится с минимумом операций и материалов. Трубы из ПП могут храниться «труба в трубе», что позволяет рационально использовать место на стройплощадке. Расчетный срок службы трубопроводов из ПП в нормальных условиях 100 лет.

Цена трубы Прагма

При очень высокой потребительской ценности трубы Прагма имеют специальные низкие цены. Компания Ростпроект с момента своего основания избрала политику лояльных цен, которые формируются с учетом нескольких составляющих. Так, у покупателей появляется возможность купить гофрированные трубы Прагма, ориентируясь на собственные пожелания: в Москве, Санкт-Петербурге, Воронеже, Тамбове и других российских городах. Дилеры компании Ростпроект могут предложить разнообразные варианты комплектации трубопроводов, соответственно, их стоимость будет разниться, что позволит подобрать оптимальный вариант для каждого.

Трубы ПВХ

Достоинства:

1. Трубы из поливинилхлорида имеют высокие показатели по жёсткости, в результате чего могут применяться в обустройстве стояков, и даже прокладки магистральных участков канализации.
2. Простота монтажа.
3. По сравнению с ПП имеют более низкие показатели изменения физико-химических свойств в зависимости от температуры. В результате чего при монтаже можно не предусматривать компенсационные парубки. Также имеет температуру плавления 400 градусов, что гораздо выше, чем у труб ПП.

Недостатки труб ПВХ:

К недостаткам можно отнести низкую сопротивляемость к длительным воздействиям высоких температур, вследствие чего они могут разрушиться.

Нельзя сказать однозначно, что одни изделия лучше других, у каждого типа свои преимущества в той или иной сфере применения. Купить полипропиленовые трубы или трубы ПВХ, в каждом конкретном случае, определяться необходимо индивидуально.

Трубы ПП и ПВХ в Минске, в ассортименте вы всегда можете купить в нашем магазине.

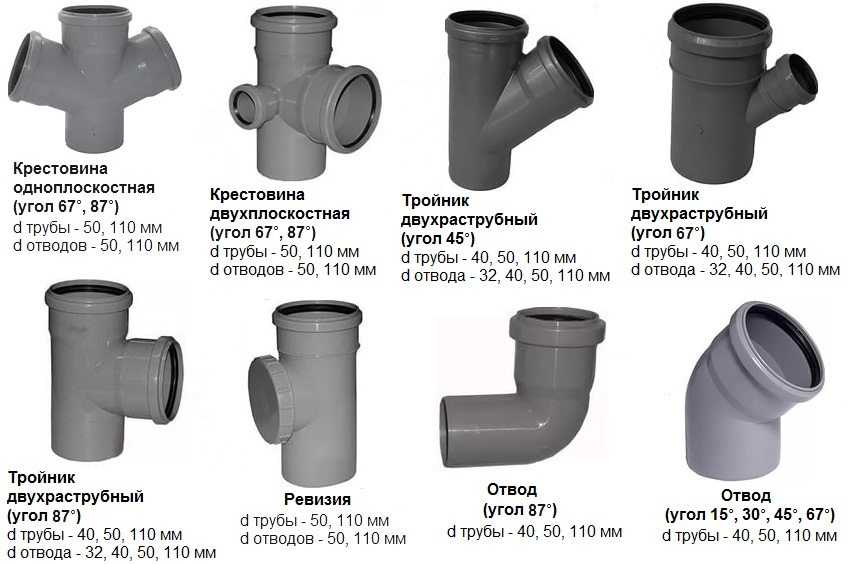

Выбор фитингов для канализационных труб

Для ПВХ и полипропиленовых труб используйте штатные фитинги соответствующего диаметра. Способ установки фитингов – раструбовый. Это облегчает монтаж и ремонт. Не используйте канализационные пвх фитинги для монтажа полипропиленовых труб и наоборот. У этих материалов отличаются теплостойкость и температурное расширение. Полиэтиленовые фитинги не применяют для полипропиленовых и ПВХ труб.

При расчете и монтаже используйте фитинги необходимой формы. Чтобы повернуть канализацию, используйте фитинги, не гните трубу.

Для полиэтиленовых труб применяют три вида фитингов с различной технологией установки. Раструбные фитинги устанавливают так же, как ПВХ или полипропиленовые, но раструбы установлены не на трубе, а на фитинге, поэтому в них используют уплотнительные кольца более высокого качества. Фитинги с муфтами не требуют дополнительного оборудования.

Гайки муфт затягивают вручную или с помощью разводных ключей или съемников. Для установки сварных фитингов необходим аппарат для сварки полиэтиленовых труб. Если у вас нет такого аппарата, используйте муфты или раструбные фитинги. При правильном монтаже канализация с любыми фитингами прослужит не меньше тридцати лет.

Для подключения нескольких труб напорной канализации к общему коллектору используйте только зажимные фитинги.

ПЭ-трубы КОРСИС и КОРСИС Эко

Полиэтилен — ещё один полимер. Трубы КОРСИС и КОРСИС Эко делают из полиэтилена высокой плотности (ПВП) и добавляют внешний гофрированный слой. Он повышает кольцевую жёсткость, поэтому изделия подходят для наружной канализации.

Полиэтиленовые трубы КОРСИС

Преимущества:

• долговечность,
• лёгкость,
• эластичность,
• устойчивость к морозам до −60°С,
• устойчивость к кислотам и щёлочам,
• звукоизоляция,
• полированная внутренняя поверхность.

Недостатки:

• чувствительность к солнечному свету,
• максимальная температура транспортируемого вещества: 80°С.

Трубы из полиэтилена высокой плотности, в отличие от ПВХ, переносят низкие температуры. При этом они тоже лёгкие, обладают эластичностью и более надёжны для наружного трубопровода.

Компания «Современные идентификационные системы» продаёт полимерные трубы из ПВХ и полиэтилена высокого давления. СИС — официальный дистрибьютор «Группы Полипластик» — производителя пластиковых труб для канализации, водопровода, отопления. СИС продаёт изделия «Группы Полипластик» по ценам от производителя, а также помогает выбрать материал для трубопроводов.

Определение диаметра условного прохода

В независимости от материала из которого производятся канализационные трубы и сферы их предназначения они имеют действующие нормативные размеры:

1. D – наружный диаметр;
2. d – диаметр изнутри;
3. S – толщина стенки;
4. Dy – условный проход.

На маркировке чугунной продукции ставится знак внутреннего диаметра, в то время как на пластиковых чаще всего обозначают наружные размеры. Внешняя ширина изделия для всех категорий остается неизменной, меняется только толщина стенок. Например, если у трубы D = 33.5 мм, то S может варьировать в пределах 2.8-4 мм. От толщины стенок зависит уровень прочности изделия и устойчивость к внутреннему и внешнему давлению. Инженеры по расчетам гидродинамики, для всех внутренних диаметров, используют одну приблизительную цифру 25 мм и называют ее условным проходом.

Условный проход – это максимальная пропускная способность трубопровода. От ее величины напрямую зависит эффективность и работоспособность конструкции. При знании размеров внутреннего просвета можно правильно подобрать соединительные элементы, чтобы канализация имела целостный вид без угрозы разгерметизации.

Вся продукция отечественного и зарубежного производства имеет условный проход, наиболее подходящий к ближайшему нормативу по ГОСТ 28338-89 и ГОСТ 3262-75.

Определение диаметра условного прохода

Помимо пропускной способности канализации, также необходимо рассчитать угол ее наклона. Эти параметры напрямую зависят от размеров изделия и материала его изготовления. Формула расчета угла наклона: V× (H / D)½ ≥ K. Где:

V – скорость движения стоков;H – степень наполнения;D – внешний диаметр;K – величина шероховатости внутренних стенок, у полимеров = 0,5.

Диаметр трубы с уклоном

Чем больше уклон, тем выше скорость потока отходов. Меньше засоряется канализация и в состоянии обслужить большее количество помещений.

Соблюдение общепринятых правил организации отвода стоков гарантирует бесперебойную функциональность системы. В современных проектах все чаще практикуется скрытый тип монтажа конструкции. Это значит, что если установка произведена неверно – возникнут трудности во время ремонтных работ.

Как выбрать?

При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу.

В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба.

Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см.

При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.

Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом.

Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.

Гофрированные трубы

Трубы для канализации выбирают по следующим критериям:

• по диаметру;
• по толщине стенки;
• по длине свободного конца.

Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм.

Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм.

Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.

Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации.

Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.

Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации.

Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку.

Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.

Подбор длины трубы зависит от протяженности трубопровода на разных участках.

Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку.

Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

• Кухонный слив – 32–50 мм.
• Слив из ванной комнаты с каждой точки – 50 мм.
• Слив из моечного оборудования – 25 мм.
• Подвод труб к стояку – 50–75 мм.
• Фекальный сток – 110 мм.
• Центральный стояк – 110–160 мм.
• Вывод в наружный слив – 110–160 мм.
• Наружный слив с отводом из бани – 160–200 мм.
• С выводом из бассейна – 20–30 см.
• Городские канализационные коммуникации – 30–50 см.

Монтаж пластиковых канализационных труб

Для устройства системы используются трубы пластмассовые канализационные разного диаметра, который подбирается в зависимости от нагрузки на данном участке. Так, например, труба диаметром 50 мм применяется внутри зданий, как правило, при разводке стоков, диаметр 110 мм больше подходит для транспортировки отходов из унитазов, а труба размером 300 мм в поперечнике используется при сооружении канализаций многоквартирных домов или промышленных объектов, то есть там, где на нее будет приходиться большая нагрузка.

Необходимые диаметры пластиковых канализационных труб

Проектные работы и составление схемы

Начальным этапом сооружения канализации является составление проекта, согласно которому приобретаются канализационные пластиковые фитинги и трубы в необходимом количестве, соблюдая все требуемые размеры

Составить проект можно, опираясь на уже существующую систему, перед демонтажем ее требуется тщательно осмотреть, отметив все особенности и остановив особое внимание на недостатках, с тем, чтобы не повторить их в новом сооружении

По возможности следует сохранить весь маршрут прокладки труб, это делается для того, чтоб избежать изготовления новых отверстий в стенах и перекрытиях. В случае сохранения старой схемы легче также будет подобрать диаметр и произвести замеры труб.

На схеме отмечаются места нахождения стояка, канализационных узлов и прочих ключевых мест.

Замер длины трубы на местности

Прокладка труб

Прокладка канализации из пластиковых труб начинается с самой верхней ее точки. По мере прокладки не следует забывать про необходимость уклона и соблюдать его величину

Особенно это важно, если канализация безнапорного типа и вода спускается в стояк самотеком

Облегчает задачу применение уровня, с его помощью легче всего контролировать и соблюдать угол наклона. Необходимо также обеспечить минимальное расстояние между крепежными элементами, так как при его превышении, пластиковая труба может прогнуться под собственным весом.

Правильное расположение канализационных пластиковых труб

Канализационные трубы: размеры, материалы, достоинства и недостатки

При монтаже любой канализационной системы в нашей стране, вне зависимости от того, где и в каком задании она размещается, принято применять только два основных вида труб – чугунные и полимерные (пластиковые)

На рынке можно отыскать изделия большего и меньшего диаметра, потому очень важно понимать, какое изделие в каких целях следует приобрести. Не учитывать размер канализационных труб ПВХ, как и чугунных, ни в коем случае нельзя, так как они могут просто не состыковаться с основной канализацией, а это недопустимо

Следует понимать, что все размера канализационных труб, будь то тяжелый чугун или легкий пластик, четко регламентирован специальным показателем – техническими условиями (ТУ). Причем стандартными канализационными изделиями можно назвать практически любые трубы, диаметр которых колеблется от 50 до 110 миллиметров

Трубы для канализации выпускаются производителями, согласно ТУ 2248-022-23208482-02, это нужно обязательно учесть при покупке, тогда с размерами прогадать не получится.

Разновидности канализационных труб

Каждый знает, что трубы для канализации могут быть металлическими и пластиковыми, а вот досконально, из каких материалов их производят, интересуются далеко не все. Однако именно материал изготовления играет большую роль в долговечности и качестве проложенной канализации. В основной своей массе, за крайне редкими, можно даже сказать, эксклюзивными исключениями, все трубы могут быть только трех видов.

• Чугунные.
• Поливинилхлоридные (ПВХ) и полипропиленовые (ПП).
• Полиэтиленовые (ПЭТ).

Чугунные трубы можно назвать устаревшими, так как именно данный металл использовался до того, как изобрели легкие и удобные полимеры. Долговечность их внушает уважение, так как средний размер их службы достигает шести десятков лет. Они невероятно прочны, отчего можно поставить стояк, практически произвольной высоты без вреда для нижних отсеков. Понятно, что вес чугуна для канализации не имеет большого значения, потому что он и правда велик. Около двадцати килограммов будет весить метр чугунного изделия, диаметром 100-110 миллиметров. Обычно они выпускаются с раструбом на одном конце, что значительно упрощает их монтаж.

Поливинилхлоридные, полипропиленовые, а также и полиэтиленовые трубы, можно поставить в один ряд, так как все эти материалы, как вы уже поняли, являются полимерами. Они невероятно легки, так канализационная труба, размером в 110 мм и длиной один метр, будет весить всего полтора килограмма, что по сравнению с чугуном просто революция. Такие изделия не боятся щелочей и кислот, они прочны и закапывать их в землю можно на глубину до шестнадцати-двадцати метров, а их гладкие стенки не способствуют оседанию налета и шлама.

Фитинги

Фитинги тоже влияют на выбор труб для канализации, хоть и в меньшей степени. Фитинги — это соединительные детали трубопровода, которые позволяют разветвлять, закрывать трубы или направлять их в другую сторону.

Пластиковые канализационные фитинги для внутренних работ

Наиболее распространены фитинги для пластиковых труб. Они выполняются из тех же полимеров: ПВХ, ПП, ПЭ — имеют разные диаметры и размеры и просты в монтаже. Ассортимент металлических фитингов скромнее. Монтировать их так же легко, но самих деталей и их размеров меньше. То же самое и с керамическими фитингами. Для остальных видов труб фитинги вообще не продаются, они соединяются по-другому. В плане фитингов полимерные трубы лучше для канализации.

Заключение

Трубы для канализации должны быть качественными, иначе долго эта инженерная система не прослужит. Если есть ограничения в деньгах, то лучше взять ПВХ. Чугун долговечен, но дорог и требует постоянных прочисток. Наиболее оптимальным вариантом в большинстве случаев является полипропилен.

Канализационные трубы их виды и правила монтажа

Предназначена канализация для отвода стоков. В целом коммуникация выглядит как паутина каналов, которая сводится к единому конечному пункту. Внутренняя сеть прокладывается от источника до коллекторного узла. Наружная система располагается вне здания. Конечной точкой является очистное сооружение.

Различия определяются условиями эксплуатации. К ним относятся объем транспортируемых стоков, давление внутри магистрали, температура и механическая нагрузка окружающей среды. В результате к трубам для наружной канализации предъявляются повышенные требования к диаметру, прочности, жесткости и долговечности.

Так, внутри здания актуальны следующие изделия:

• однослойные из пластика или металла;
• с допустимой температурой до +90 градусов по Цельсию;
• с простым монтажом.

Наружная прокладка чаще осуществляется в грунте. Поэтому важна устойчивость к механической нагрузке, агрессивным условиям окружающей среды. К ним относятся влажность, давление, перепады температур. Также рассматриваются материалы с длительным сроком службы.
