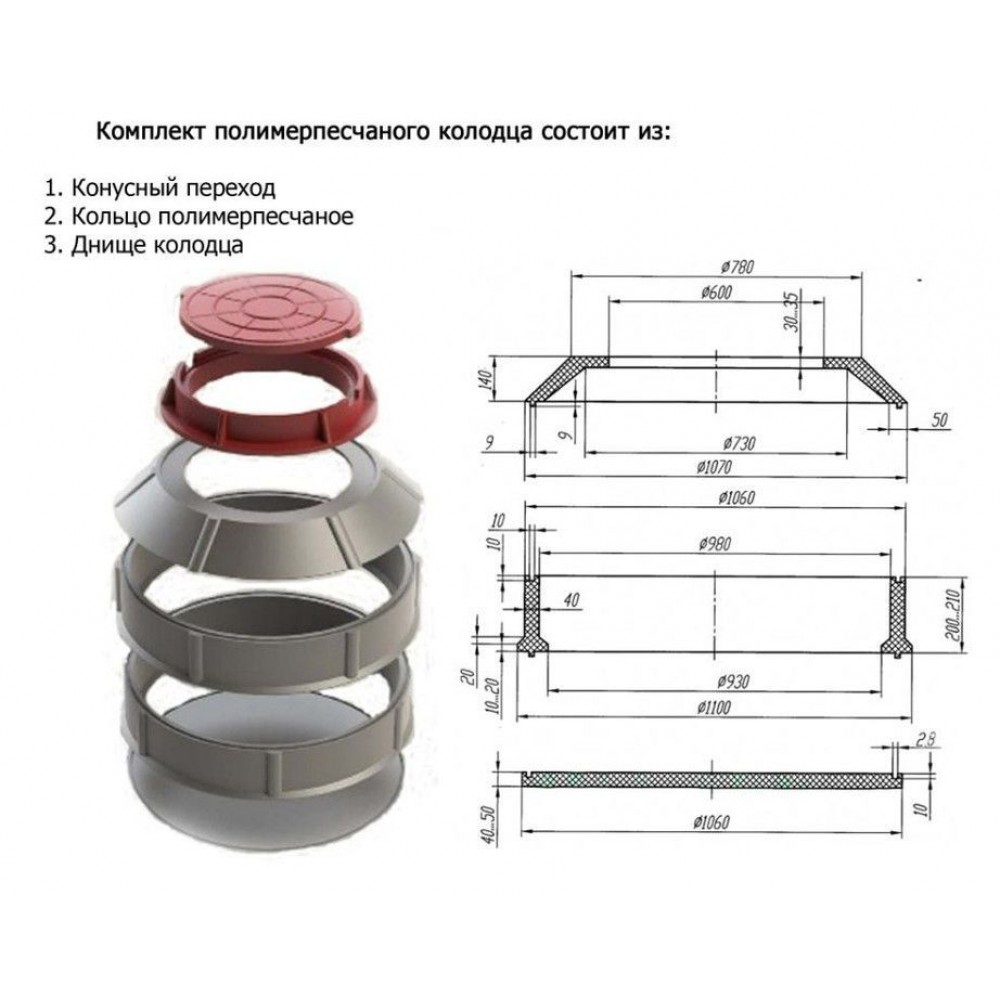

Обзор составляющих элементов пластикового колодца
Пластиковый колодец имеет простое устройство. Чаще всего это три детали:
- горловина устанавливается на одном уровне с землей. Она обеспечивает доступ к внутреннему резервуару колодца. На ней устанавливается люк;
- шахта представляет собой самую большую деталь. Она соединяет основание конструкции и шахту;
- лоток применяется для установки труб, а также для направления стоков.
Устройство пластикового колодца
Горловина может быть конической или цилиндрической. Первый вариант используется, когда диаметр шахты намного больше, чем стандартный диаметр люка. Телескопическая горловина применяется для установки конструкций на большой глубине. Цилиндрический элемент перемещается на нужную глубину и устанавливается по уровню грунта.
Шахта бывает двух видов: цельной и сборной. Первая конструкция более простая в установке и герметичная. Вторую можно подобрать для разной глубины. При установке сборной модели отдельные сегменты монтируются друг к другу при помощи уплотнительных прокладок.
Нижний элемент в колодце это полимерный лоток или кинета. Данную деталь подбирают после проектирования системы. Сверху конструкция закрывается обычной крышкой или люком. Их делают из полимерного песка, пластика или чугуна. Если горловина отсутствует, то люк крепится на шахту.
Чаще всего применяется стандартная накидная крышка, а под заказ для определенной горловины выполняется крышка винтового типа. К колодезным крышкам также предъявляются определенные требования. Они должны защищать шахту от проникновения мусора и посторонних предметов. Крышка должна выдерживать статические и ударные нагрузки. Диаметр такой детали варьируется в пределах 350-1200 мм, поэтому ими можно накрыть кессон, скважину и септик. Полимеры делают их ударопрочными. Чтобы выбрать подходящую крышку нужно провести точные замеры колодезного оголовка.

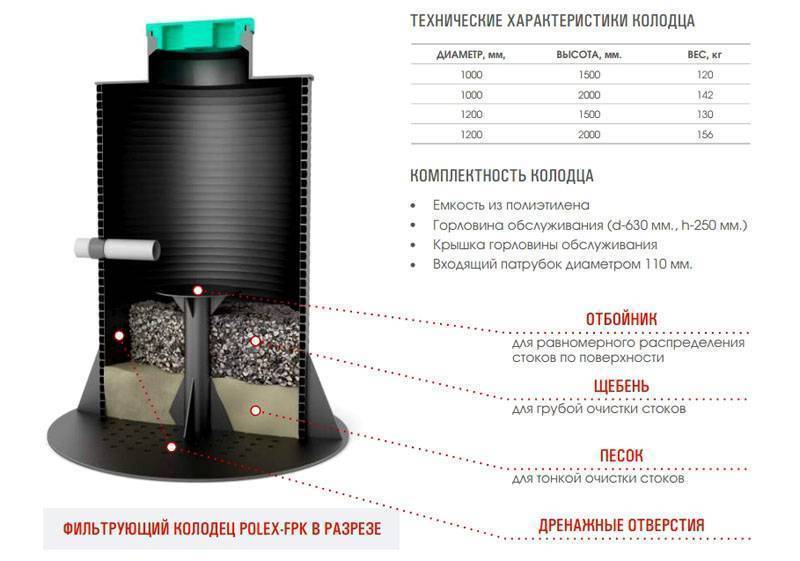

Конструкционные особенности колодца фильтрующего типа
Как правильно выбрать пластиковую трубу для колодца
Трубы для колодца делают из поливинилхлорида, полипропилена, ПНД и НПВХ. Бывают следующие виды пластиковых труб большого диаметра для колодца:
- с треугольным профилем с резьбой разной длины. Для фиксации труб применяются муфты определенных размеров. Резьба имеет вид конуса;
- трапецеидальный профиль с конусообразной резьбой;
- труба с соединениями, имеющими хорошую герметичность.
Стоит учитывать, что плотность труб ПНД составляет 0,95, а НПВХ – 1,4 г/см³. В два раза больше у НПВХ и расчетное напряжение. Модуль упругости имеет значение 3000, а у ПНД 900.
Благодаря высокому пределу текучести НПВХ лучше подходят для резьбовых соединений. Кроме того трубы из данного материала характеризуются превосходными гидравлическими свойствами.
ПНД – трубы специалисты рекомендуют использовать для скважин до трех метров. А для колодцев больше подходит НПВХ материал.
Цены пластиковых труб для колодца питьевой воды из тонкостенного полиэтилена варьируются от 14 тыс. за погонный метр.
Разновидности труб ПНД

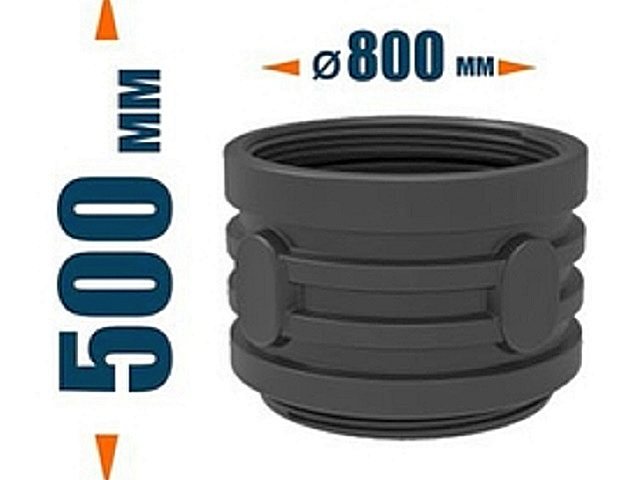

Пластиковые вставки в колодец
Некоторые детали позволяют выполнить ремонт отдельных секций без демонтажа всех конструкций. Для этого нужно выбрать подходящую вставку в колодец из пластика. Это позволяет не заниматься дополнительной герметизацией стыков. Существует специальная технология установки пластиковых вкладышей в бетонные кольца.
Вставки подбираются под определенные размеры. Все элементы должны подходить друг другу. Чтобы собрать разборную конструкцию потребуется также горловина и крышка. С учетом всех параметров подбирается и пластиковое дно для колодца.
Вставка для бетонного септика

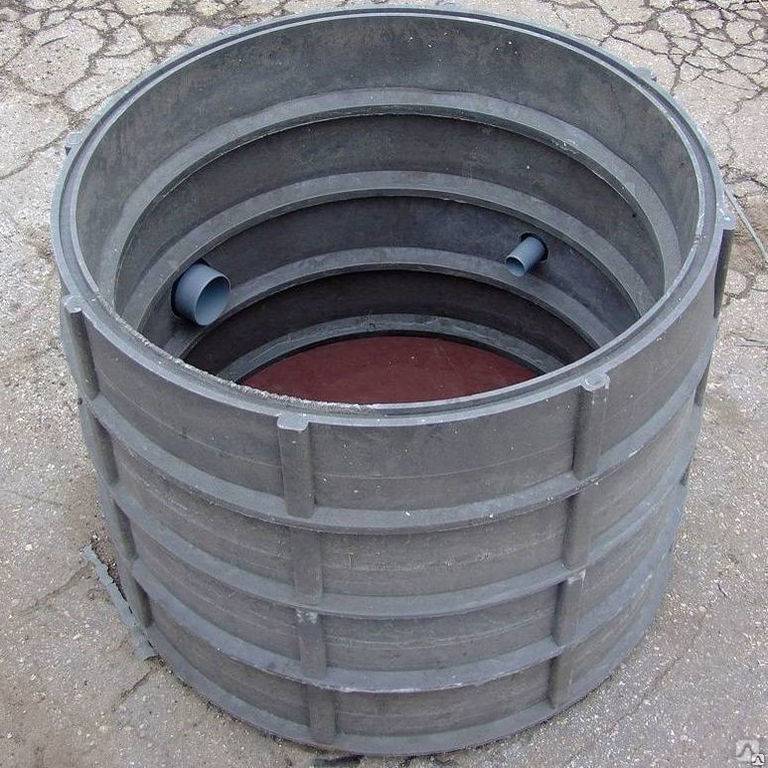

Состав и технология производства полимерпесчаных колец
Полимерпесчаные кольца изготавливают из композитного материала, состоящего из следующих компонентов:
- пластик;
- песок;
- пигмент.
Сырьем для полимерных колодцев могут служить такие виды пластика, как полиэтилен, полипропилен, полистирол. Обычно в качестве материала применяют вторичный пластик, который получают из отходов пластмассовых изделий. Это позволяет существенно удешевить изделия, но не отражается на их качественных характеристиках.
В качестве наполнителя для полимерных колец для колодцев допускается использовать однородный мелкофракционный намывной песок влажностью не более 10 %. Использование карьерного непромытого песка может привести к образованию через некоторое время пустот в теле колодезных деталей. Повышенная влажность сыпучего материала становится причиной снижения прочности и морозостойкости изделий.
Производство композитных колец для полимерных колодцев выполняется методом термопрессования. Компоненты композита в виде порошка тщательно перемешиваются и нагреваются в печи до температуры плавления пластика. В результате образуется однородная масса, в которой каждую частицу песка обволакивает расплавленный полимер.
Эта масса формуется под высоким давлением с получением после ее застывания жестких и прочных деталей. Пигмент добавляется в полимерпесчаную массу на стадии ее подготовки и окрашивает детали «в теле»
Благодаря этому детали колодца сохраняют свой цвет в течение всего срок эксплуатации, что важно для элементов, выступающих над поверхностью грунта
При изготовлении колец на торцевой части формируется система «шип-паз» для их соединения. Благодаря ее использованию значительно упрощается сборка полимерных колодцев и обеспечивается повышенная герметичность шахты.
Закупка ов и способы укладки пластиковых колец
Только после изучения технических условий и подготовки проектной составляющей можно приступать к закупке ов. Приобретать комплектующие нужно, исходя из необходимой глубины колодца, учитывая возможный или желаемый диаметр
При определении размеров обязательно следует взять во внимание последующую эксплуатацию
Полезный совет! Если есть неуверенность в правильности проведения подготовительного этапа, лучше обратиться в организацию, занимающуюся установкой пластиковых колодцев, для составления плана и сметы. Даже незначительные ошибки могут привести к невозможности нормальной эксплуатации устройства в дальнейшем.
Пластиковые кольца для септика необязательно выбирать дорогостоящие. Вполне достаточно будет полиэтиленовых (они самые дешевые) средней толщины (20-30 мм). Дренажный пластиковый колодец купить лучше из более стойкого а – полипропилена, так как он, скорее всего, будет расположен в месте, где неизбежны внешние нагрузки.
В зависимости от состава и подвижности слоев грунта укладывать кольца можно открытым или закрытым способом.
Копать шахту для колодца нужно открытым способом, придавая отверстию круглую форму
Открытый способ используется, если грунт не отличается рыхлостью, подвижностью. Выкапывается шахта необходимой глубины, имеющая размер на 10-15 см больше, чем диаметр колец. Если колодец питьевой, на дно выкладывается фильтр из песка, гальки или геотекстиля. В канализационном устройстве или колодце другого назначения устанавливается соответствующий лоток:
- сплошной;
- с профилированием в виде канавок;
- распределительный;
- проходной.
Из отдельных пластиковых колец собирается труба и опускается в шахту колодца. Труба выравнивается, а пространство между пластиком и грунтом заполняется мелкой галькой, песком или их смесью. Монтируется горловина, устанавливается люк.
Полезный совет! Не нужно заливать пространство цементным раствором. Это значительно усложнит ремонт или реконструкцию колодца в будущем.
Пластик не выделяет в воду вредных веществ, поэтому бетонные и металлические трубы старых колодцев заменяют на полимерные
Закрытый способ установки колодца целесообразен там, где почвы рыхлые. Копается шахта на глубину одного кольца, которое впоследствии устанавливается. Затем грунт выбирается так, чтобы кольцо опускалось под собственным весом
Для использования такого метода важно, чтобы способ соединения колец был несложным – резьба или в паз. После укладки всей трубы насыпается необходимое дно из песка, гальки или цементного раствора
Далее заполняется пространство между грунтом и стенками шахты, монтируется люк.
Виды стандартных канализационных люков для пластиковых колодцев
Важным условием для длительного и нормального функционирования колодца является правильная подборка люка. В основу стандартизации заложена нагрузка, которую предположительно может выдерживать пластиковая колодезная конструкция. Различаются люки, выдерживающие нагрузку:
- До 1,5 тонн. Их используют в зонах, где нет постоянного механического давления. Это могут быть пешеходные дорожки, лужайки, газоны.
- До 12,5 тонн. Устанавливаются на тротуарах, в местах транспортных стоянок.
- До 25 тонн. Предназначены для установки на городских дорогах.
- До 40 тонн. Выдерживают нагрузку постоянного транспортного потока, в том числе грузовых машин. Размещаются на автомагистралях.
Пластиковые люки для колодцев изготавливаются из стойкого полипропилена, который не выгорает на солнце, не поддается коррозии и выдерживает температуру широкого диапазона
В зависимости от набора комплектующих колодца люки устанавливают:
- непосредственно на шахту;
- на горловину;
- на разгрузочное кольцо.
Непосредственно на шахту можно ставить только люки, выдерживающие нагрузку до 1,5 тонны. Для остальных видов применим любой способ установки. При монтаже колодца следует учитывать, что весу, который может выдерживать крышка, должна соответствовать толщина пластиковых колец для канализации.
Ремонт
Если какой-либо пластиковый вкладыш деформировался в процессе эксплуатации, его необходимо заменить. Для этого нужно выполнить несколько действий:
- Убрать верхнюю часть колодца, на которой закрепляется крышка.
- Откачать жидкость из котлована.
- Сделать новую прослойку из щебня, гравия.
- Убрать поврежденные кольца.
- Скрутить новую конструкцию за пределами ямы нужной глубины.
- Поместить соединенные вкладыши по центру котлована.
- Засыпать прослойку щебня мелкой фракции, песка между стенками ямы, пластиковыми поверхностями.
- Верхний слой засыпки изготовить из смеси цемента с песком, чтобы укрепить конструкцию.
Закрепить новую крышку с оголовком поверх колодца.
Для домов, которые невозможно подключить к центральному водопроводу, необходимо выкопать колодец. Раньше стенки скважин обустраивались бетонными вкладышами, но в последние годы большую популярность получают пластиковые кольца. Этот вид материала отличается высокими техническими показателями, малым весом.
Смотрите видео про быстровозводимый колодец для водопровода:
Для чего нужны пластиковые кольца для колодца
Пластмассовые кольца являются сборочными единицами объемных колодезных конструкций. Появление пластиковых деталей в схеме строительства инженерных сетей позволило в 2 раза сократить себестоимость монтажных работ. При этом открылась возможность конструирования линий водоснабжения и канализации, эксплуатируемых в сложных геологических и климатических условиях.
Одной из причин замены бетонных колец на пластиковые явилась вероятность сдвига ж/б элементов при их эксплуатации в водонасыщенных грунтах с высоким уровнем промерзания почвы.
Смещение шахты приводило к попаданию загрязненных подземных вод внутрь колодца. В результате установленное в емкости оборудование часто выходило из строя. Применение пластмассовых деталей для сборки конструкций помогло решить эту проблему.
Большой выбор полимерных фасонных частей и эффективные способы соединения секций позволяют быстро монтировать герметичные резервуары и подключать к ним магистрали любой сложности.
Пластиковые кольца применяются для устройства инспекционных колодцев следующего назначения:
- хозяйственно-бытовая канализация (лотковые, перепадные);
- дренажные системы (фильтрация стоков);
- наружные водопроводные сети (смотровые камеры).

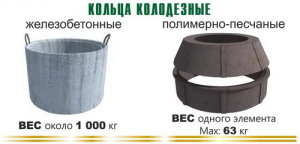

Какие кольца лучше: полимерные или железобетонные
Полимерное и железобетонное кольцо для колодца
У таких видов есть три отличия:
- Цена.
- Практичность.
- Вес.
Особенности каждой конструкции:
- На данный момент они стоят немного дешевле, чем железобетонные.
- Они имеют не такую большую толщину, как ЖБИ кольца для колодца.
- Практичность их заключается в том, что устанавливаться они собственноручно из-за небольшого веса, а вот железобетонные можно установить только при помощи специального оборудования.
- Полимерные не способны реагировать на любые химические воздействия, что даст возможность очищать канализацию при помощи специальных средств.
- Кроме основных колец, полимерные конструкции имеют крышки и днища, которые позволяют создать герметичный колодец.
Единственным недостатком является небольшая глубина конструкции из полимерных колец.
Правила и советы по эксплуатации колодцев из пластика
Пластиковые колодцы не требуют постоянного сложного контроля за состоянием в ходе эксплуатации. Внутренняя поверхность колец гладкая, поэтому на стенках лишь по истечении длительного времени могут появляться осадки. Чистка проблем не вызывает: щетка, веник, струя воды под напором уберут налет. Если швы при сборке правильно соединены и загерметизированы, то до окончания срока эксплуатации (до 50 лет) никаких трещин не появится.
При необходимости добавления колец (например, в случае проседания грунта) нужно снять первое, чтобы освободить доступ к резьбе. Чтобы это действие не привело к повреждению деталей конструкции, они должны легко сниматься (не быть зацементированными).
Часть пластикового колодца, находящуюся над поверхностью, лучше закрыть. Прямые солнечные лучи могут привести к деформации колец, особенно если они имеют небольшую толщину. Можно имитировать сруб, если это колодец питьевой. Кирпичная кладка придаст эстетичный вид. Оригинальный навес защитит от воздействия солнца и станет элементом дизайна участка, на котором расположен.
Часть колодца которая находится на поверхности можно задекорировать на любой вкус
Колодцы из пластиковых колец стали значительным шагом вперед в сфере рационального и разумного совершенствования бытовых и производственных условий. Достойной альтернативы им на сегодняшний день не существует. Размеры конструкций, доступность монтажа в любой местности, высокая технологичность, большой срок эксплуатации делают их единственно надежным способом обеспечения нормального функционирования водоснабжения, водоотведения и других коммуникаций.
Виды пластиковых колец
С учетом использования, конструкция подразделяется на две группы: обслуживание и эксплуатация, осмотр и инспекционная часть. Поверхность верхней части колодца может состоять из ливневки или люка. При использовании изделий диаметром в один метр, необходимо применение колец из бетона для разгрузки горловины.
Днище бывает глухим или же составляет шланг для входа и выхода нечистот. Среднюю часть колодца выстраивают по такой ширине:
малая конструкция может составлять диаметр 315 мм;
большие изделия составляют 1000 мм и более;
вид сооружения зависит от диаметра средней части колец.
Размеры и цены пластиковых колец для канализации
Цены пластиковых колец для колодца зависят чаще всего от размеров и качества используемого полимера. Определенное влияние на стоимость имеют также производитель и место изготовления. Самыми доступными являются кольца полиэтиленовые. Более дорогими будут конструкции из поливинилхлорида.
Лидер продаж – кольца из полипропилена. Они имеют умеренную цену и высокие технические показатели. Применяются для обустройства практически всех видов колодцев.
Замковые модели пластиковых колец стоят дороже обычных
Ниже приведены таблицы цен канализационных колец из двух видов полимеров.
Цена колец для колодца из полиэтилена с толщиной стенки 8 мм:
| Диаметр, мм | Высота, мм | Цена руб. |
| 950 | 1500 | 21000 |
| 2000 | 25300 | |
| 2500 | 29400 | |
| 3000 | 38600 | |
| 1450 | 1500 | 34300 |
| 2000 | 40400 | |
| 2500 | 46200 | |
| 3000 | 52300 | |
| 1900 | 1500 | 47670 |
| 2500 | 63750 | |
| 2000 | 64300 | |
| 3000 | 71500 |
Цена колодезных колец из полипропилена с толщиной стенки 8 мм:
| Диаметр, мм | Высота, мм | Цена руб. |
| 950 | 1500 | 25117 |
| 2000 | 30000 | |
| 3000 | 33000 | |
| 2500 | 35000 | |
| 1450 | 1500 | 40750 |
| 2000 | 47600 | |
| 2500 | 54300 | |
| 3000 | 61200 | |
| 1900 | 2000 | 55500 |
| 1500 | 55700 | |
| 2500 | 74200 | |
| 3000 | 82700 |
Полезный совет! Цена колец на колодец составляет основную часть затратной суммы, но при планировании материальных вложений заранее стоит учитывать и стоимость люков, горловины, тройников, конусов и других специфических элементов пластиковых колодцев. В итоге их сумма может оказаться немалой.
Важно учитывать затраты не только на колодезные кольца, но и на люки и другие расходные материалы
Одной из самых востребованных считается продукция отечественной компании «Экосистема». Производитель реализует пластиковые кольца по следующему принципу: внешний диаметр – 950 мм, внутренний – 900 мм, высота – 1500 мм, цена – 9 тыс. руб.; внешний диаметр – 600 мм, внутренний – 650 мм, высота – 1500 мм, цена – 8 тыс. руб.
Еще одной ведущей компанией в сфере производства пластиковых систем водоснабжения, водоотведения и коммуникаций является Rodlex. Она сбывает пластиковые кольца по такой цене: высота 500 мм – 4320 руб.; высота 1000 мм – 8640 руб.; высота 1500 мм – 12900 руб.; высота 3000 мм – 25900 руб. За лоток нужно доплатить 3-4 тысячи.
Выпускает сборные полиэтиленовые колодцы и столичный завод FDplast. Он предлагает конструкции, которые состоят из лотка, шахты, горловины, телескопической трубы и компактного люка. Продукция завода конкурентоспособна. Цены среднестатистические, гарантированный срок годности изделий – 50 лет, переносимая температура – от -60 до 70 градусов. Герметичность достигается с помощью адаптеров и уплотнительных колец.
Востребованой компанией в сфере производства пластиковых систем водоотведения и коммуникаций является «Экосистем»
Средняя цена пластиковых труб большого диаметра отечественных производителей – 9 тысяч рублей (стандартная полутораметровая модель). Конструкции с лотком стоят на 3-4 тысячи дороже. Обычная шахта с дном обойдется в 12-13 тысяч. Крышки и другие элементы системы приобретаются отдельно и не входят в стандартную комплектацию. Их стоимость зависит от формы и материала. Средняя цена на круглые и квадратные крышки – 2-3 тысячи рублей.
Среди иностранных производителей популярностью пользуется компания Wavin. Она выпускает смотровые и ливневые виды сборных систем из пластика. Вся продукция компании Wavin отличается высокими эксплуатационными характеристиками и хорошей устойчивостью к механическим повреждениям. Цены на продукцию этой компании отличаются от отечественных на 3-7%. Отдельные позиции стоят дороже, но есть немалое количество изделий, имеющих более низкую стоимость. Подробную информацию можно найти на сайте компании.
Особенности полимерпесчаных колец
Желание построить такой колодец, который в течение долгих лет не будет нуждаться в ремонте и реконструкции, вполне понятно. Но для его осуществления необходимо тщательно продумать и спроектировать конструкцию и не экономить на материалах и профессиональном выполнении монтажных работ. Цена описываемых изделий выше, чем у аналогов из железобетона, но она себя оправдывает.
Способ изготовления
При изготовлении колец колодца используются полимеры (пластмасса с различными добавками, придающими материалу требуемые свойства) и песок. В производство все компоненты поступают в виде порошка. Они смешиваются в определенных пропорциях, после чего подвергаются прессованию под давлением и воздействием высоких температур.
Смешивание песка и полимерного порошка
В результате горячего прессования песчано полимерные кольца для колодцев приобретают нужную форму и прочную, малопористую структуру.
Добавляемые в массу пигменты позволяют получать изделия разных цветов
Преимущества
Нагляднее всего достоинства того или иного материала проявляются при его сравнении с аналогами, используемыми при строительстве одних и тех же сооружений. Например, легко увидеть преимущества и недостатки деревянных стен дома в сравнении с кирпичными или каменными.Колодезные кольца полимерно песчаные мы будем сравнивать с железобетонными, которые пока лидируют при строительстве любых видов колодцев.Итак:
Вес. Каждый, кто когда-либо принимал участие в строительстве железобетонных колодцев, знает, что вручную эту работу выполнить невозможно, так как бетонные кольца очень тяжелые и громоздкие. Специальная техника требуется не только для их установки в шахту, но и для доставки на участок, погрузки, разгрузки, перемещения. Вес же изделий из полимеров не превышает 60 кг, что позволяет отказаться от грузовой техники и манипуляторов, сэкономив на их аренде и оплате работы грузчиков.
Для центрирования колец и их фиксации они снабжаются замковыми соединениями
Кроме того, движение грунта и сильные потоки подземных вод способны вызвать смещение бетонных колец с разрывом стыков, приводя к их разгерметизации и даже разрушению. Стыковка полимерпесчаных колец осуществляется посредством их плотного соединения друг с другом системой «паз-гребень». Благодаря строго выдержанным габаритам, они идеально садятся одно на другое, создавая герметичную, не подверженную смещениям конструкцию.Для уверенности перед монтажом можно промазать пазы мастикой или силиконовым герметиком:
Простота монтажа. Небольшой вес и наличие замковых соединений значительно упрощают монтаж колодца из полимерпесчаных колец. Заметно облегчается по сравнению с железобетонными изделиями и его подключение к водопроводной или канализационной системе: отверстия для труб делаются легко и быстро обычными бытовыми инструментами и не требуют последующей обработки противокоррозионными составами.
На фото видно – герметизация ввода осуществляется с помощью резиновых уплотнительных колец
Влагостойкость. Основной недостаток бетона – это пористость материала. В поры проникает вода, которая при замерзании увеличивается в объеме и нарушает структуру материала, вызывая появление в нем трещин. Со временем они разрастаются, количество увеличивается, и кольца теряют первоначальную прочность.
Трещины в бетоне требуют заделки, так как нарушают герметичность колодца
Этого не происходит с полимерпесчаными изделиями, так как они обладают плотной, малопористой структурой благодаря спеканию частиц во время горячего прессования. Минимальная степень водопоглощения позволяет материалу выдерживать до 500 циклов замораживания и оттаивания без вреда для прочности конструкции.
Устойчивость к агрессивным средам. На колодец вероятно воздействие химических веществ, растворенных в грунтовой воде, которые ускоряют разрушение структуры бетона. Если же он канализационный или ливневый, то его внутренняя поверхность подвергается ещё более агрессивному влиянию. Полимерпесчаное кольцо для колодца благодаря своему составу не боится ни химических веществ, ни реакций, происходящих при разложении биомассы.
Все перечисленные свойства явно указывают на то, что конкурентоспособность деталей из полимерпесчаной смеси очень высока. И в первую очередь благодаря простоте монтажа, нетребовательности в обслуживании и исключительной долговечности.
Плюсы и минусы
Полимерные люки для колодцев отличаются достаточно весомыми преимуществами по сравнению с предыдущими аналогами из других материалов — стали, чугуна, дерева. К ним относятся:
- продолжительность эксплуатации — более 50 лет;
- устойчивость к коррозии и разрушению при воздействии любой агрессивной среды;
- небольшой вес — от 10 до 35 кг, что облегчает не только процесс монтажа, но и транспортировки;
- устойчивость к УФ-излучению;
- широкие декоративные возможности — вариативность цвета;
- термоустойчивость;
- широкий спектр рабочих температур — -10 — +50С;
- экологическая безопасность благодаря отсутствию в составе токсичных веществ;
- возможность взаимозамены — установка полимерных люков допустима в колодцы, кольцо которых выполнено под монтаж чугунных изделий;
- высокий уровень защиты — специальный замок, что исключает кражу люка.
