Виды и размеры пластиковых воздуховодов для вентиляции, элементов, решеток, люков

Основные характеристики пластиковых воздуховодов

Воздуховоды из пластика оптимальны для обустройства вентиляционной системы в помещениях, рассчитанных на постоянное пребывание людей. Найти нужный размер не составит труда: производители предлагают широкий модельный ряд.

Размеры сечения пластиковых воздуховодов для офисов, квартир и частных домов варьируют от ста до пятисот миллиметров. Небольшой вес позволяет собирать элементы системы одному человеку, без посторонней помощи.

Сравнение с другими материалами склоняет чашу весов в пользу пластика, воздуховоды из стали весят почти в два, а асбестоцементные — в три раза больше, соответственно, монтаж потребует больше времени и сил.

Современные технологии производства полимерных вентиляционных труб позволяют сделать их внутреннее покрытие идеально  гладким. Дополнительно каждая пластиковая труба для вытяжки подвергается антистатической обработке.

В результате в процессе эксплуатации не образуется статический заряд, поэтому частицы пыли не притягиваются к поверхностям трубы, просвет не сужается и не уменьшается тяга. Благодаря этому конструкция не нуждается в постоянной чистке.

При монтаже пластик можно легко разрезать ножовкой на отрезки необходимой длины.  Если потребуется собрать длинную конструкцию, отдельные секции можно стыковать путем нагрева торцов.

Такое соединение обеспечивает полную герметичность воздуховода. Физические свойства материала обеспечивают практически полную бесшумность работы вытяжки.

Упрощают сборку системы нужной конфигурации дополнительные фитинги, доборные элементы, переходники из разных материалов.

Есть ряд ограничений по использованию полипропиленовых воздуховодов: их нельзя устанавливать в помещениях с открытым огнем, высокой температурой воздуха, например, в саунах.

Нагрев труб до 166-190 °С вызывает деформацию стенок, что создает препятствия для движения воздушных масс. Возгорание происходит при температуре от 850 °С.

При горении выделяются вредные вещества: стирол, бисфенол. Уровень токсичности отличается в зависимости от вида пластика, но любой из них при горении представляет серьезную угрозу для здоровья.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

• Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
• Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
• Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
• Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

• экологической безопасностью;
• механической прочностью;
• пластичностью;
• устойчивостью к воздействию химически активных и органических веществ;
• стойкостью к перепадам температур;
• небольшим удельным весом;
• влагостойкостью;
• не подвержены коррозии;
• просты в монтаже и обслуживании;
• большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
• широкой цветовой палитрой;
• доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

• низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
• Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

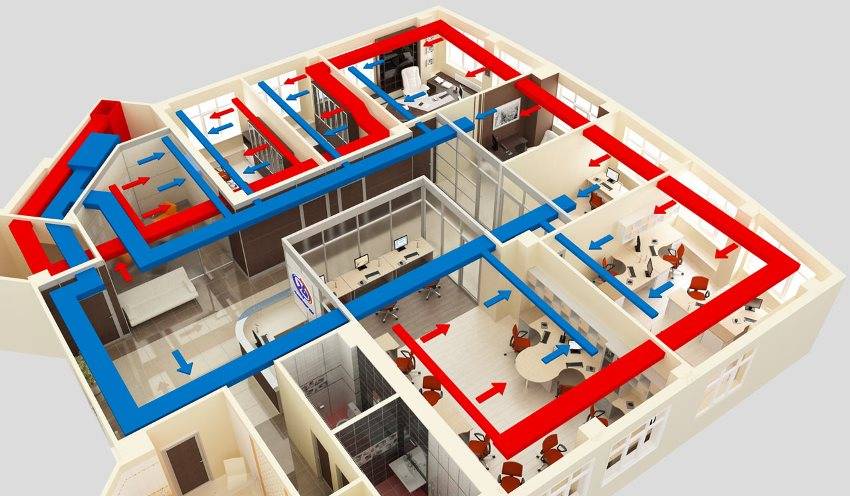

Пластиковые вентиляционные короба применяются для устройства:

1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Проведение монтажа

Проект учитывает количество, параметры и места размещения всех элементов вентиляционной системы. Проведя необходимые расчеты и приобретя материалы, можно начинать собирать и устанавливать пластиковую вентиляцию.

1. Пластиковые трубы и соединительные элементы собираются в единую систему. Должна обеспечиваться герметичность и надежность соединений, которым придется подвергаться достаточно сильному давлению воздушного потока.
2. Противоположные стены помещения обеспечиваются отверстиями под установку устройств для обеспечения вытяжки и притока воздуха.
3. Крепление собранного воздуховода производится специальными кронштейнами или с помощью хомутов.
4. На подготовленные отверстия в противоположных стенах производится установка всасывающего вентилятора и вытяжки (с обязательным наличием обратного клапана).
5. Производится соединение трубы для вытяжки и вытяжного устройства.
6. Предусмотренные схемой элементы вроде фильтра, калорифера, рекуператора, кондиционера подсоединяются к всасывающему устройству.
7. Осуществляется соединение воздуховодов и системы подачи воздуха.
8. Дополнительно возможно проведение шумоизоляции, а также теплоизоляции.

Разнообразие предлагаемого ассортимента пластиковых вентиляционных труб, отличающихся формой, материалами и размерами, позволяет выбрать наиболее подходящий вариант для обустройства системы определенного целевого назначения. Это разнообразие дополняется соответствующим наличием необходимых дополнительных элементов.

Система может быть обустроена согласно собственным эстетическим и дизайнерским предпочтениям. Главным условием оптимального функционирования пластиковой вентиляции является грамотное составление проекта. На этом этапе желательно подключение квалифицированного специалиста для проведения необходимых расчетов, иначе затраты не дадут требуемого результата. А вот успешное проведение сборки и монтажа вполне возможно и собственными силами, благо инструменты для этого нужны несложные, а крепежные элементы подбираются легко.

Особенности сборки и монтажа пластиковых вентиляционных систем

Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.

Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.

1. В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.
2. Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
3. Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
4. Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).

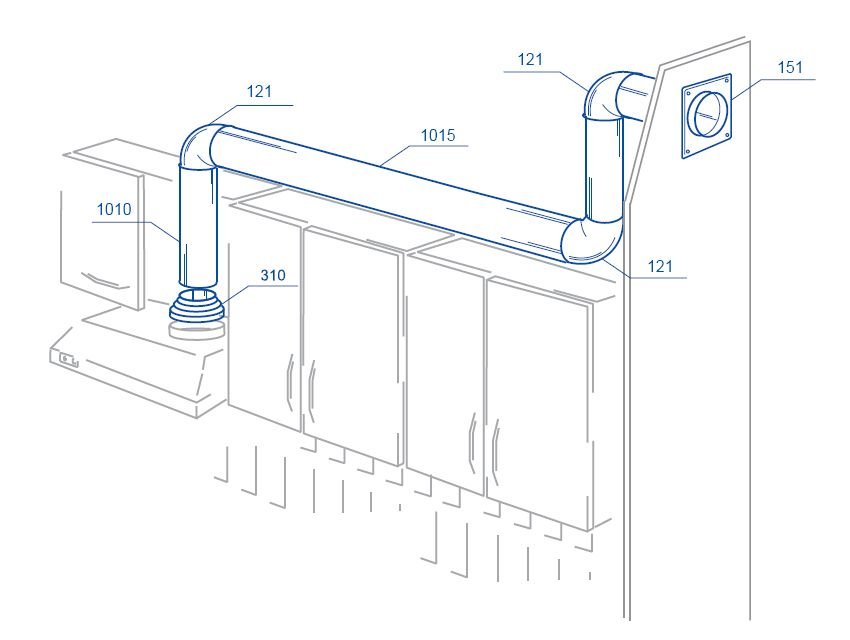

1. Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
2. Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.

Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.

Подбор дефлектора

Производительность дефлектора зависит от его размера и средней скорости ветра в регионе где он установлен. Для каждого помещения число и размер дефлекторов определяется индивидуально в ходе вентиляционного расчета.

Пример. Проблемы вентиляции с/х объекта: курятник. Наблюдается слабая вентиляция: высокая влажность, высокое содержание аммиака. Курятник находится в г. Хабаровск.

Количество голов: 500 шт Средний вес: 1,5 кг Норма воздухообмена на 1 кг веса: 4 м3/ч Скорость ветра в регионе: 4,5 м/с

Общий вес куриц в курятнике 500 х 1,5 = 750 кг,

общий объем удаляемого воздуха 750 кг х 4 м3/ч = 3000 м3/ч.

С таким объемом воздуха справятся два дефлектора диаметром 500 мм (при средней скорости ветра в регионе каждый удаляет 1600 м3/ч воздуха), три дефлектора диаметров 300 мм (1100 м3/ч) или восемь дефлекторов диаметром 200 мм (400 м3/ч). Выбор дефлектора зависит от количества шахт и существующих диаметров труб.

Расположение и особенности пластиковой вентиляции

Монтаж пластиковой вентиляции начинают с составления схемы. При ее разработке отмечают место расположения вытяжки, предусматривают отверстия для удаления конденсата в вытяжных вентканалах. Если трубопроводы очень длинные, планируют установку дополнительных вентиляторов для улучшения воздушного напора. На схеме обозначают места монтажа обратных клапанов.

Для установки понадобится следующее:

• рулетка;
• карандаш;
• линейка;
• бокорезы;
• кисть для нанесения герметика;
• перчатки для рук (для защиты от порезов);
• ножовка;
• силиконовый герметик;
• наждачка;
• специальные хомуты для фиксации труб;
• дрель или перфоратор со сверлами;
• саморезы и дюбели;
• пластиковые воздуховоды;
• фасонные элементы.

Последовательность монтажа:

1. На предварительном этапе проводят расчеты, определяя сечение и протяженность вентканалов, потребность в соединителях и переходниках. Также уточняют общее число выходных отверстий.
2. Вентиляционные короба нарезают ножовкой, чтобы длина совпадала с расчетной. Место среза обрабатывают наждачкой для устранения неровностей и заусениц.
3. Трубы соединяют между собой, используя специальные соединители или просто, надев один конец на другой. Если используют последний способ, то элемент заглубляют на 50 мм длины. В любом случае место стыковки предварительно промазывают силиконовым герметиком.
4. Один край трубопровода крепят к отверстию вентиляционного канала в стене.
5. Для проверки герметичности включают вентилятор. Оценивают исправность работы обратного клапана и отсутствие утечек воздуха в местах соединений.

Если собирают разветвленную систему, то все детали сначала собирают на полу в единую конструкцию. Потом их подключают к основной вентиляции дома, проверяют исправность работы.

Выбор элементов и расчеты пластиковой вентсистемы

Пластиковая вентиляция имеет несколько неоспоримых преимуществ: широкий набор комплектующих, легкость сборки, хорошие технические характеристики. Все эти качества в полной мере проявятся только в случае правильной сборки.

Прежде чем приступить непосредственно к монтажу, необходимо составить проект воздуховодной сети,  определить, какие комплектующие потребуются.

• пластиковый вентканал;
• клапан обратной тяги;
• детали для соединения труб;
• решетки и заглушки;
• дополнительное оборудование.

Подбор комплектующих зависит от заданной мощности системы и схемы размещения. Количество, диаметр, сечение воздуховодов можно рассчитать при помощи специализированной компьютерной программы или обратиться для этого к специалисту.

При составлении схемы важно определиться с тем, какие  пластиковые фасонные элементы потребуются. Пластиковые трубы для вытяжки на кухне  дополнительно комплектуются фитингами в случае, когда предусмотрен отвод вытяжки в общедомовую систему или на улицу

Рециркуляционные модели прокладки воздуховода не требуют. По виду и функционалу фасонных элементов выделяют:

• короткие прямые отрезки (муфты);
• переходники;
• отводы;
• утки;
• тройники.

Переходники используются при соединении деталей, отличающихся по диаметру. Внешне напоминают  усеченный конус (для труб округлого вида) или пирамиду (для прямоугольных изделий).

Можно подобрать переходы с боковым смещением, постепенным увеличением или уменьшением диаметра для установки вентиляционной системы сложной формы.

Отвод применяется, когда возникает потребность в изменении направления течения воздуха под прямым углом.

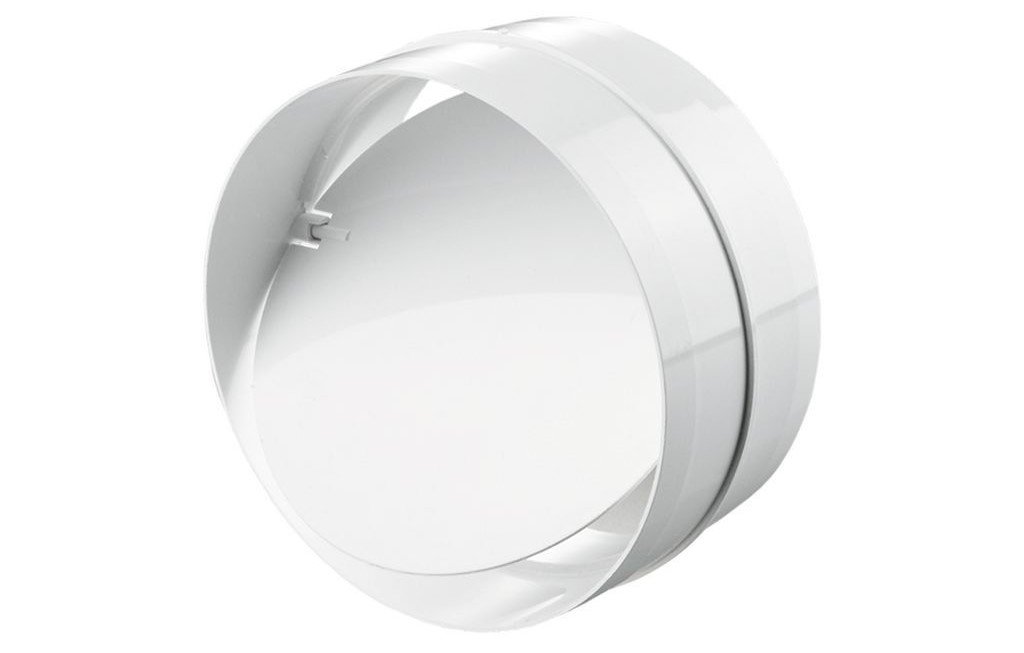

Обратный клапан состоит из контура с лепестком, обеспечивающим движение воздуха только в одном направлении. Позволяет предотвратить попадание холодного воздуха в вытяжной канал.

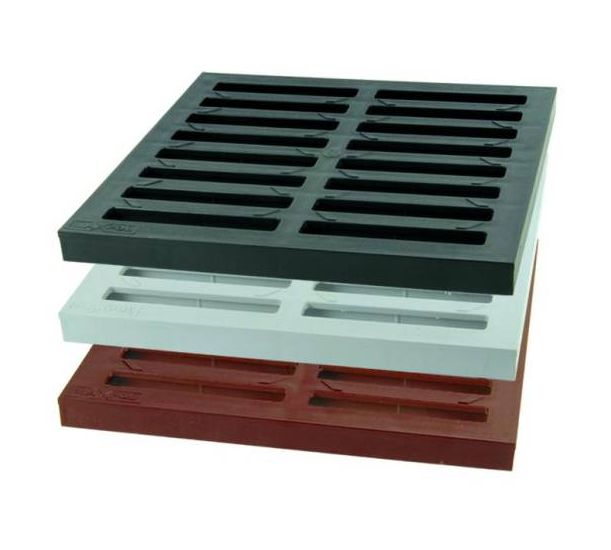

Декоративные вентиляционные решетки закрывают отверстия каналов и защищают от попадания внутрь мелкого мусора, насекомых, улучшают внешний вид.

Тройники используются для создания сложных разветвлений в системе вентиляции, есть модели, позволяющие соединить части, имеющие разный диаметр канала.

Собирая воздухопровод, важно помнить о низкой термостойкости пластика и не подсоединять нагревательные элементы (калориферы и рекуператоры)

Монтаж

Самые практичные и удобные для установки – это гофрированные изделия. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить обычную вентиляционную решётку специальной – с вмонтированным соединительным патрубком. Соединение происходит при помощи обжимных хомутов. Для большей герметичности места стыков необходимо обработать герметиком. Стоит отметить, что гофрированные трубы устанавливаются в максимально растянутом положении. Такой подход обеспечивает номинальную пропускную способность кухонной вентиляции.

Трубы воздуховода из ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна заходить в патрубок примерно на 50 миллиметров. Места соединений обрабатываются силиконом.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600-700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть двух разновидностей: плёнчатого типа или в виде пластикового диска на оси. Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Чтобы избежать таких трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Пластиковые воздуховоды для вентиляции: способы и типы соединения

Наиболее распространенными способами соединения участков воздуховодов является фланцевое и бесфланцевое соединение. Основой первого является монтаж фланцев, которые крепятся к участкам вентканала заклепками или саморезами. Герметичность в местах соединения достигается с помощью резиновых и прочих уплотнителей.

Бесфланцевое соединение делается с помощью бандажа из тонкой листовой стали и металлических реек.

Основными типами соединения воздуховодных труб являются:

• тройники (в местах сопряжения или разветвления системы);
• колени и отводы (в местах поворотов канала);
• переходники (для перехода с круглого воздуховода на прямоугольный или, наоборот, соединение частей разного сечения);
• конфузоры и диффузоры (в местах перехода на другой размер). Первые сужают канал, а вторые – расширяют.

Проектирование систем вентиляции и кондиционирования

Что такое фасонные элементы?

Чтобы проложить воздуховод с поворотом, сделать переход с одного сечения на другое, устроить разветвление, используют фасонные элементы. Это всевозможные переходники, тройники и поворотные детали, а также муфты для стыковки двух отрезков.

Существует несколько видов переходников:

• для установки вентилятора;
• перехода с одного сечения на другое;
• изменения диаметра;
• перехода с одного материала трубы на другой.

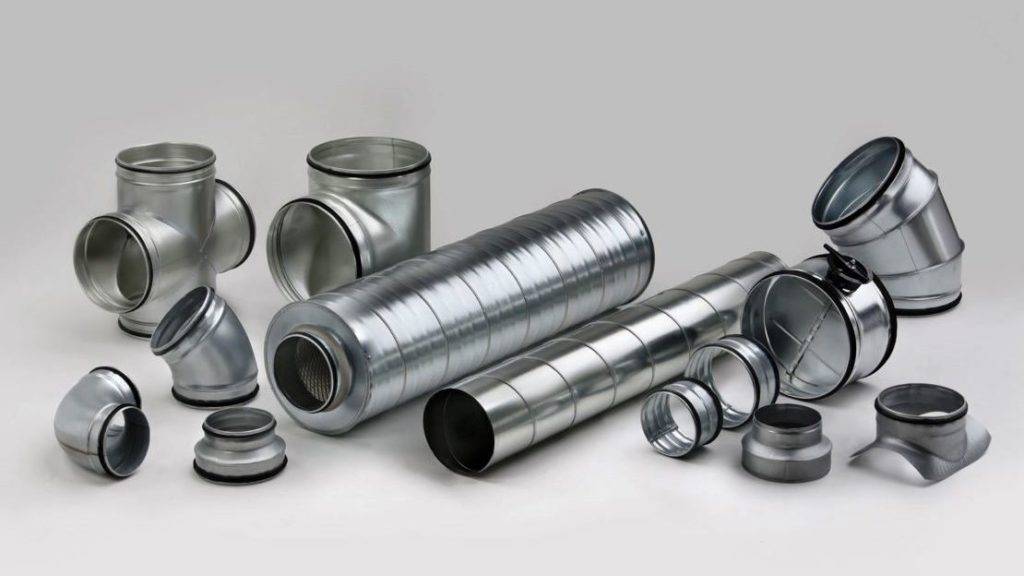

Еще применяют другие фасонные элементы:

• тройник с ответвлением под прямым углом;
• угол для поворота на 90°;
• тройник с отводом под 45°;
• угол для поворота на 45 градусов;
• крестовина;
• прямой соединитель;
• люки техобслуживания;
• обратный клапан (защищает от обратного тока воздуха).

Для фиксации к горизонтальным и вертикальным поверхностям используют пластиковые хомуты. Их сначала закрепляют в нужном месте дюбелями и саморезами. В процессе монтажа короба просто защелкивают в крепежах. Иногда хомуты заменяют перфорированными подвесами.

Вентиляция из канализационных труб

пример использования канализационных труб в качестве вытяжных вентканалов

Пластиковые канализационные трубы делаются из тех же видов пластика, что и вентиляционные. При этом они существенно дешевле, поэтому некоторые домашние мастера предпочитают собирать вентиляцию из пластиковых канализационных труб, несмотря на то, что диаметр их составляет 110 мм, что не совсем типично для воздушных коммуникаций.

Если сечение труб удовлетворяет нормам воздухообмена, можно их использовать.

Канализационные трубы не обработаны антистатическими веществами, поэтому на стенках будут налипать пылинки. Довольно быстро они образуют толстый слой.

И еще один минус — если использовать их как приточные воздуховоды, некоторое время в доме может присутствовать запах пластика.

переход выполняется плавно, без углов

Пластиковые канализационные трубы несколько тяжелее вентиляционных, поэтому нужно предусмотреть крепеж.

Для звуко- и термоизоляции после установки обдуйте открытые участки труб монтажной пеной.

Это простой и доступный способ надолго забыть о конденсате и неприятном шуме.

Прежде чем монтировать пластиковую вентиляцию своими руками, посоветуйтесь с профессионалом. Он поможет подобрать наилучшие материалы и правильно спланирует систему.

Видеоролик о том, как использовать пластиковые канализационные трубы при обустройстве вентиляции погреба:

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х L_norm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

L_norm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

• комнаты и квартиры – 100-500 м³/ч;
• коттеджи – 500-2000 м³/ч;
• офисы – 1000-10000 м³/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Статья по теме:

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

S_c = L х 2,778 / V, где

S_c – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Особенности монтажа пластикового короба для вытяжки

Монтаж пластикового короба легко выполнить самостоятельно, без привлечения специалистов. Однако для эффективной работы системы, лучше воспользоваться услугами профессионалов

При выполнении монтажа важно соблюдать определенные правила. Во-первых, чтобы система вентиляции работала с максимальной производительностью, протяженность участка воздуховода должна быть минимальной. Оптимальным считается расстояние не более 3 м

Это зависит от размещения вентиляционного канала, который располагается вдоль одной из стен или в углу кухни, и места установки вытяжки относительно него

Оптимальным считается расстояние не более 3 м. Это зависит от размещения вентиляционного канала, который располагается вдоль одной из стен или в углу кухни, и места установки вытяжки относительно него.

Наиболее часто встречающимся вариантом является кухня с вентиляционным коробом в углу, фото наглядно это демонстрируют. Здесь целесообразно размещать вытяжку вблизи канала, что избавит от установки длинных воздушных магистралей и уменьшит потери мощности вытяжного устройства.

Во-вторых, чтобы не создавать чрезмерное аэродинамическое сопротивление внутри системы желательно использовать минимальное количество фасонных элементов для изменения направления движения воздушного потока. Чем больше на участке будет установлено колен на 90º, тем выше будет сопротивление в системе, что создаст дополнительный шум при работе вытяжного устройства. Это также приведет к чрезмерному накоплению жира и пыли на внутренней поверхности воздушного короба.

Схема интеграции вытяжки с системой вентиляции помещения

Следует помнить, что полимерные короба обладают низкой степенью огнестойкости. Изделия способны выдерживать температуру не более 50ºС. Поэтому, если необходимо монтировать воздуховод вблизи стояка отопления или другого источника тепла, следует проложить между ними теплоизоляцию, чтобы исключить необратимую деформацию пластика.

Полезный совет! Для создания теплоизоляции лучше использовать пенопласт, имеющий низкую теплопроводность, который не будет создавать дополнительный шум при вибрации пластикового короба.

Участки полимерного воздуховода от вытяжки до вентиляционного канала могут закрепляться разными вариантами. Это зависит от их расположения относительно стен, потолка и шкафов. Здесь следует учитывать все нюансы, чтобы избежать появления шума от вибраций, деформации и провисания вентиляционного короба с возможной его разгерметизацией.

Пластиковый короб, который располагается внутри кухонных шкафов, крепится к их задней стенке при помощи хомутов. Места прохождения короба через стенки фиксируются при помощи пенополистирольных или пенопластовых вставок, что препятствует возникновению шума при работе системы.

Пластиковый воздуховод смонтированный внутри кухонного шкафчика

Если воздуховод располагается над шкафами, его фиксация выполняется при помощи специальных держателей или маленьких саморезов по дереву. Крепление изделия к потолку или стене происходит с помощью держателей, располагаемых на расстоянии 1 м друг от друга. Фиксация осуществляется с использованием специальных хомутов, которые подбираются по размеру и форме вентиляционного короба.

Если вентиляционный короб будет закрыт подвесным или натяжным потолком, его следует надежно закрепить без учета визуального восприятия внешнего вида конструкции и проверить надежность системы крепления при максимальной работе вытяжки.

Полезный совет! Несмотря на то что все пластиковые элементы системы вентиляции плотно прилегают друг к другу, лучше обработать все стыки акриловым или силиконовым герметиком, что предотвратит разгерметизацию вентиляционного короба через некоторое время.

Пластиковые воздуховоды в квартире не только удобны, но их можно стильно обыграть, создав уникальный дизайн

Пластиковые воздуховоды являются удачным решением для обустройства надежной, высокоэффективной системы приточной вентиляции в доме или квартире. А правильно подобранная фурнитура, крепежи и герметик придают конструкции не только привлекательный внешний вид, но и существенно продлевают срок службы системы.

Enter the text or HTML code here

Область применения

Промышленные пластиковые воздуховоды

Вентиляционные каналы  из полимерных материалов широко применяются  для устройства естественной и механической вентиляции.

В строительных нормативных документах полимерные воздуховоды разрешено устанавливать в жилых домах, административных и производственных строениях категории «Д» с низким риском пожароопасности, высотой до трех этажей.

Пластик хорошо совместим почти со всеми строительными материалами. С помощью монтажной пены каналы хорошо фиксируются в отверстиях, практически не смещаясь со временем.

За счет того, что внутренняя поверхность пластиковых труб гладкая, они обладают хорошими аэродинамическими показателями. Это позволяет использовать их для устройства отдушин и воздуховодов естественной вентиляционной системы.

В пластиковые каналы легко встраиваются вентиляторы и клапанные заглушки. К системе легко подсоединяются установки климат-контроля, фильтрационные комплексы.

Поэтому на сегодняшний день этот тип воздуховодов считается одним из самых популярных при монтаже приточно-вытяжной принудительной вентиляции.

Пластиковый воздуховод подходит для вытяжки загрязненного воздуха из санузла или кладовой. Антистатическое покрытие не дает скапливаться внутри частицам пыли.

Благодаря этому канал не засоряется и поддерживается хороший уровень тяги в проблемных помещениях. Воздуховод из ПВХ довольно просто вписать в общий интерьер так, чтобы он практически полностью сливался с обстановкой и не привлекал внимания.

Это  самый востребованный бюджетный материал для сборки простых вентиляционных конструкций. Для кухни пластиковые воздуховоды лучше выбирать уплощенной прямоугольной формы.

Такие каналы проще разместить на небольшом пространстве.  Трубы для вентиляции пластиковые не рекомендуют устанавливать в подвальных и полуподвальных помещениях, на чердаках, в зданиях с особыми требованиями к пожарной безопасности.

Для чего нужны и какие бывают

В процессе планирования вентиляционной конструкции внимание следует обратить на воздушные каналы. От правильности выбора, надежности оборудования, эффективности и  монтажа устройства будет зависеть надежность всего комплекса. Воздуховоды – разновидность каналов, которые применяются для прокладки вентиляции

За счет них воздушные массы перемещаются в определенном направлении

Воздуховоды – разновидность каналов, которые применяются для прокладки вентиляции. За счет них воздушные массы перемещаются в определенном направлении.

Лучшие производители позаботились о том, чтобы пользователь мог сам регулировать интенсивность поступлений и показатель давления посредством клапанов. Для решения основных проблем выявлено несколько путей их решения:

1. Приточно-вытяжная конструкция. По мнению покупателей считается одной из самых эффективных способов решения проблемы. Для этого понадобится проложить два канала на почтительном расстоянии друг от друга. По одному из них загрязненные массы будут удаляться, в то время как по второму будет поступать свежий воздух.
2. Во втором случае чистый воздух в помещения будет поступать через окна, двери или специально обустроенные отверстия. Для удаления загрязненных масс устанавливается и используется отдельный вытяжной канал.

Заключение

Принудительный тип вентиляции позволяет устранить из помещения посторонние ароматы, токсические испарения и влагу. Такой тип устройств принято считать оптимальным решением для частного дома. При монтаже изделий в многоквартирных домах и высотных сооружениях применяются особые требования, с которыми следует ознакомиться еще на начальной стадии планировки системы. Выход под вытяжку подключается к общей системе каналов, поэтому застоявшиеся воздушные массы выпускаются на улицу. Для каждого из типа зданий применяются различные схемы прокладки, проектированием которых должны заниматься специалисты.
