Как сделать пиролизный котёл своими руками
Технологический процесс изготовления котла пиролизного принципа действия включает выполнение слесарных и сварочных работ.
Необходимые материалы и инструмент
Для изготовления качественного агрегата необходим опыт в работе со следующими инструментами:
- аппарат электросварочный;
- дрель электрическая;
- угловая шлифмашина;
- набор слесарных инструментов — угольник, уровень.
Потребуются материалы и комплектующие:
- металл:
- листовой, толщина 4 мм, 7,5 м²;
- труба — 8 м (диаметр 57 мм, толщина стенки 3,5 мм);
- полоса сталь (толщина 4 мм, ширина 20 мм) — 7,5 мп;
- полоса сталь (толщина 4 мм, ширина 30 мм) — 1,5 мп;
- полоса сталь (толщина 5 мм, ширина 80 мм) — 1 мп;
- шамотный (огнеупорный) кирпич — 15 шт;
- профтруба 60×30 (толщина стенки 2 мм) — 1,5 мп;
- профтруба 80×40 (толщина стенки 2 мм) — 1 мп;
- круг отрезной d 230 — 10 шт.;
- круг шлифовальный d 125 — 5 шт.;
- электроды — 5 пачек;
- датчик температуры.
Им автоматически выполняются манипуляции с заслонкой: открытие (для увеличения температуры горения) и закрытие (при достижении температурой максимального значения)
Температурный датчик — это механическое устройство контроля количества воздуха, проходящего в камеру сгорания.
Продуктивность работы котла зависит от функционирования дымоотводящей трубы. Для обеспечения хорошей тяги дымоотвод должен соответствовать требованиям качества:
- высота не меньше 5 метров;
- хорошее утепление;
- отсутствие резких изгибов;
- отвод конденсата;
- простой доступ для чистки.

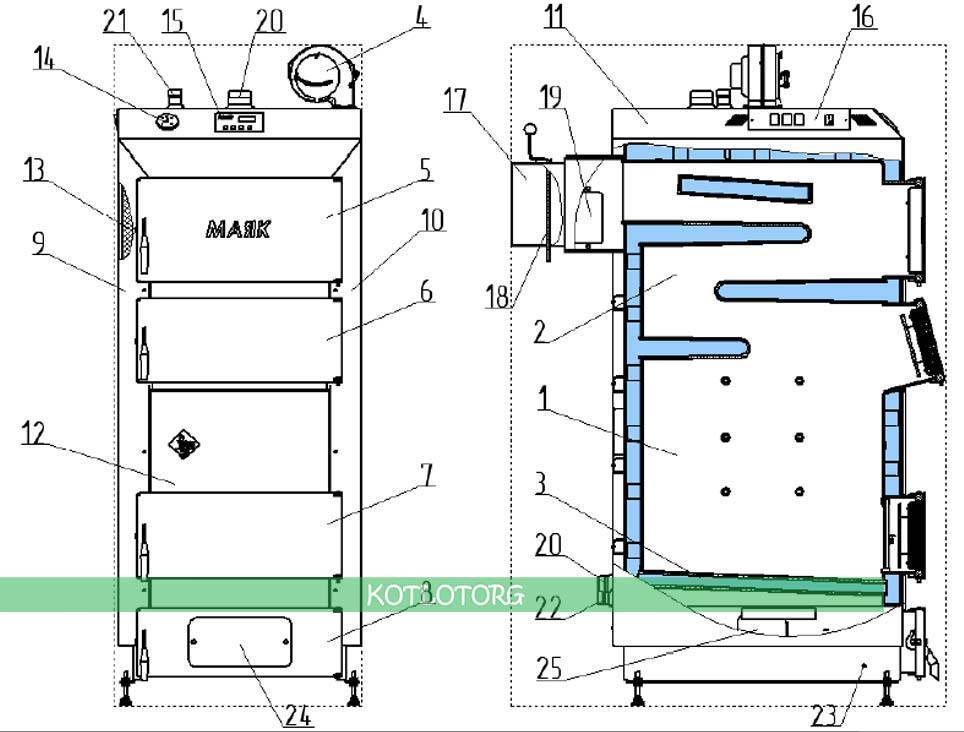

Чертежи и схемы устройства
Пиролизный котёл без принудительной вентиляции имеет наиболее простую схему. Энергонезависимость конструкции удешевляет эксплуатацию агрегата.
Схема пиролизного котла с естественным дымоотводом имеет вид:
Для повышения высокого КПД некоторые конструкции имеют двойные стенки основания
Котёл состоит из трёх основных камер:
- загрузочная, служащая для заброса топлива;
- камера дожига, куда подаётся вторичный воздух;
- теплообменник, выходящий в трубу.
Горение сырья направляет поток газа сверху вниз. При подаче воздуха под колосники в массив шамотного кирпича происходит дожиг горючих газов. Продукты распада уходят через теплообменник в дымоотвод. Регулировка тяги выполняется термодатчиком на выходе из котла с помощью цепочки, связанной с заслонкой подачи вторичного воздуха.
Подробную деталировку с размерами и допусками можно взять в стандартном чертеже:
A — контроллер контура котла; B — дверца загрузки; C — крышка зольника; D — дымоотвод; E — муфта для датчика температурного предохранителя; F — патрубок предохранительного клапана; G — подающая магистраль контура; H — подвод холодной воды в теплообменник; L — обратная магистраль контура котла; M — расширительный бак
Пошаговая инструкция изготовления агрегата
Изготовления пиролизного котла своими руками разделяется на этапы:
- Согласно чертежу выполняется разметка и нарезка деталей для корпуса. После «прихватывания» элементов производится контрольный замер, затем делаются сварочные швы. Установленные на свои места задняя панель и боковые стенки свариваются с двух сторон, зачищаются, обрабатываются сварочным герметиком.
- Производится монтаж труб теплообменника.
- После наваривания внешней стенки и обечаек дверок устанавливается механический регулятор контроля теплоносителя.
- Дымоход собирается наращиванием трубы Последующую часть нужно вставлять внутрь предыдущей, чтобы конденсат не попадал на внешнюю сторону. Готовая конструкция окрашивается огнеупорной краской.
Определение размеров и мощности
Прежде чем приступить к изготовлению пиролизного котла, следует провести расчёт размеров камер топки и дополнительных отсеков. В качестве исходных данных принимается требуемая теплотворная мощность, определяемая с учётом КПД самодельного котла порядка 75–80%. В домашних условиях можно изготовить твердотопливные котлы мощностью до 20–25 кВт, более производительные агрегаты требуют использования жаропрочных сталей значительной толщины, которые плохо поддаются свариванию в домашних условиях.
Мощность котла и продолжительность его работы определяются объёмом камеры газификации. Без учёта КПД теплотворность большинства распространённых пород древесины составляет около 4–5 тыс. ккал/кг, что примерно соответствует 4–4,5 кВт·ч тепловой мощности. Эти значения применимы только для древесины с влажностью не более 25%. Суть расчёта проста — определить требуемую мгновенную мощность и умножить её на количество часов работы. Стоит помнить, что пиролизные котлы даже совершенных конструкций имеют предельную продолжительность работы не более суток, а самостоятельно произведённые агрегаты следует рассчитывать максимум на 12–15 часов непрерывного горения.
Объём камеры закладки определяется из расчёта 2 литра на каждый килограмм дров. К полученному значению нужно добавить около 30%, ведь в пиролизном котле используют неколотые чурки, которые невозможно уложить вплотную. Размер камеры сгорания газов должен составлять не менее 30–40% от объёма камеры газификации. Наиболее выгодной считается структура котла, в которой две камеры расположены одна над другой, имеют одинаковую форму, но отличаются по высоте.
Порядок изготовления пиролизного котла
Прежде чем приступать к изготовлению котла, ознакомьтесь с некоторыми полезными рекомендациями. При условии их соблюдения готовое оборудование будет максимально производительным, эффективным и экономичным.
Полезные рекомендации
- Систему нужно укомплектовать вентилем для регулирования интенсивности движения теплоносителя.
- Для увеличения теплоотдачи трубу теплоносителя лучше сделать изогнутой, к примеру, в форме змеевика.
- Проем для загрузки топлива должен иметь прямоугольную форму. При этом дверцу отверстия следует укомплектовать стальной накладкой для уплотнения.
- Для контроля интенсивности поступающего воздушного потока система укомплектовывается ограничителем.
Инструкция
Чертеж пиролизного котла
Первый шаг. Из листового металла вырезаем стенки корпуса котла в количестве 4 штук. В передней стенке вырезаем отверстия для топочной камеры и зольника.
Второй шаг. Вырезаем отверстия для трубников и дымососа.
Третий шаг. Соединяем вместе все металлические стенки, за исключением задней. Для этого используем сварочный аппарат. Тщательно отшлифовываем стыки между сторонами будущего отопительного котла.
Стенки котлаДверцаЗольник
Четвертый шаг. Собираем теплообменник котла в соответствии с представленной схемой. Свариваем трубы.
Котел
Пятый шаг. Вставляем теплообменник в корпус котла. Убеждаемся в герметичности соединений с помощью компрессора. При отсутствии течей привариваем заднюю стенку корпуса.
Шестой шаг. Устанавливаем решетку колосника. Она разделит корпус котла на 2 камеры. В одной (нижней) будет тлеть загрузка, во второй – сгорать газы. Нижнюю камеру укомплектовываем воздуховодом, а после обкладываем огнестойким кирпичом с каждой стороны.
Корпус пиролизного котла изнутри
Седьмой шаг. Монтируем дверцы зольной камеры и топливника. Они должны максимально плотно прилегать к корпусу.
Восьмой шаг. Устанавливаем собранный котел на предварительно выложенную кирпичную опорную площадку.
Девятый шаг. Подключаем дымоход. Трубу для отведения дыма рекомендуется обернуть минеральной ватой для утепления.
Десятый шаг. Подключаем к агрегату водяной контур.
Одиннадцатый шаг. Устанавливаем дутьевой насос.
КотелПиролизный котел своими руками
Дополнительно котел можно автоматизировать, установив систему температурных датчиков и регуляторов. Они будут контролировать интенсивность подачи воздуха.
Вытяжка около котлаБлок автоматики (подключен насос, вытяжка и датчики)
Принцип работы
Котел на дровах функционирует на основе принципа термического разложения древесины, который означает, что под влиянием внешних факторов сухая древесина разлагается при горении на твердый остаток в виде угля и летучую часть в виде газа.

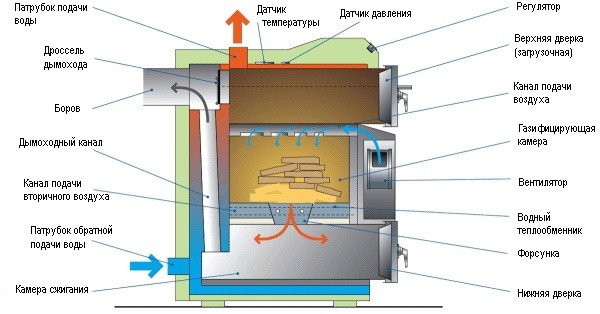

Схема и принцип работы пиролизного котла
В результате процесса, протекающего в камере загрузки при высокой температуре и недостатке кислорода, выделяется генераторный газ. Проходя через сопло, древесный газ смешивается с воздухом вторичным и сгорает при температуре около 1200?. Выделяющиеся газы проходят по конвективной части теплообменника, передавая рабочему телу свою теплоэнергию и далее выводятся через дымоход.
И камера загрузки, и камера сгорания пиролизного котла облицованы огнеупорной футеровкой, а это значительно повышает температуру внутри котла, создавая идеальные условия для качественного и эффективного горения дров.
2 типа газогенераторных котлов
Принцип работы обоих агрегатов одинаков, только сжигание организовано по-разному. В любом пиролизном котле имеется 2 камеры:
- топливник, где происходит горение, разложение дров с выделением горючих газов;
- вторичная камера, где топочные газы сгорают, выделяя дополнительное тепло.
То есть, принцип действия пиролизного котла основан на раздельном сжигании топлива. Древесина горит, отдает тепло и нагревает верхние слои, отчего выделяется угарный газ и водород. Смесь поступает во вторичную камеру и сгорает благодаря отдельной подаче воздуха.
Для более понятного описания дровяных и угольных теплогенераторов мы решили воспользоваться классификацией известной чешской фирмы Atmos, которая более 10 лет производит двухкамерные отопители. Итак, котлы делятся на 2 группы:
- Обычные пиролизные. Здесь раздельная подача воздуха организована за счет естественной тяги дымохода.
- Газифицирующие модели с принудительным наддувом с помощью вентилятора (или дымососа), оборудованные автоматикой.
Рассмотрим каждую разновидность отдельно, используя в качестве примеров котлы «Атмос».
Для описания возьмем маломощную модель Atmos DC15E максимальной производительностью 15 кВт. Изнутри котел пиролизный выглядит так (ориентируемся по чертежу):
- сферические корпусы обеих камер сварены из стали толщиной 6—8 мм, верхняя – это топливный бункер, нижняя – камера догорания;
- изнутри стенки защищены огнеупорной оболочкой из керамики (футеровкой);
- из верхней топки в нижний отсек ведет газоход, чей размер ограничивается соплом керамической форсунки;
- подвижная колосниковая решетка встроена в проходное сечение форсунки;
- сзади к камерам подведены отдельные воздушные каналы, поступление воздуха регулируется механическим термостатом (цепным регулятором тяги) и ручной заслонкой;
- внутренний корпус окружен водяной рубашкой из металла 3 мм, обшитой слоем утеплителя и внешней облицовкой;
- на случай перегрева внутрь рубашки вмонтирован змеевик – водяной контур аварийного охлаждения котла, штуцеры выведены на верхнюю панель;
- на задней стенке располагаются патрубки подключения к системе отопления и дымоходу;
- роль зольника играет вторичная камера дожига, где размещен защитный керамический элемент, показанный ниже на фото.
Схема работы твердотопливного котла DC15E следующая. Крупные поленья закладываются в топку и разжигаются, первичный воздух идет через заслонку в задней стенке. Дальнейшие процессы:
- Дрова сжигаются в режиме интенсивного либо среднего горения. Начинается реакция пиролиза, дым вместе с топочными газами движется в нижнюю камеру, минуя сопло форсунки.
- Доля выделенного тепла расходуется на поддержку пиролизного процесса, другая часть передается теплоносителю.
- Благодаря подаче вторичного воздуха горючие газы дожигаются в нижнем отсеке, выделяют тепло, которое передается стенкам водяной рубашки.
- Естественная тяга увлекает продукты горения в дымовую трубу.
- После прогорания топливной закладки срабатывает котловой термостат, отключающий циркуляционный насос отопления.
В целом конструкция этих котлов повторяет устройство пиролизных теплогенераторов, но есть и существенные отличия:
- первичный и вторичный воздух нагнетается вентилятором, как правило, дымососом;
- воздушные потоки направляются на топливо с боковых стенок;
- температурой теплоносителя управляет блок автоматики;
- изменена форма керамической форсунки и отбойника во вторичном отсеке;
- в задней части установлен жаротрубный теплообменник;
- КПД котлов лежит в пределах 81…87%, наибольшая температура факела пламени – 1250 °C (данные производителя «Атмос»).

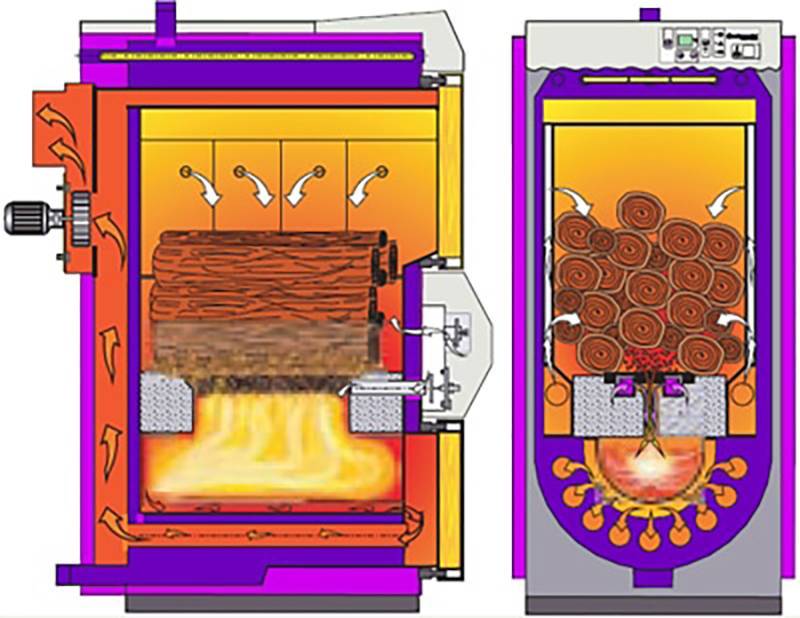

Конструкция газифицирующего котла в разрезе. Воздух на горение подается дымососом из отверстий в боковых стенках топливника (на схеме не показаны)
Принцип работы газифицирующего отопителя такой же – верхний отсек служит бункером для дров и газогенератором, в нижнем происходит сжигание. Благодаря высокому расходу воздуха в камере догорания образуется факел пламени, повышается температура, древесина и уголь сгорает лучше.
Газогенераторные котлы разных брендов могут отличаться в мелочах – формой топливника, способами распределения воздуха в камерах, конфигурацией форсунки. В недорогих моделях вместо фигурной керамики может применяться кирпичная футеровка, отсутствовать контур водяного охлаждения, использоваться металл 4–5 мм толщиной.

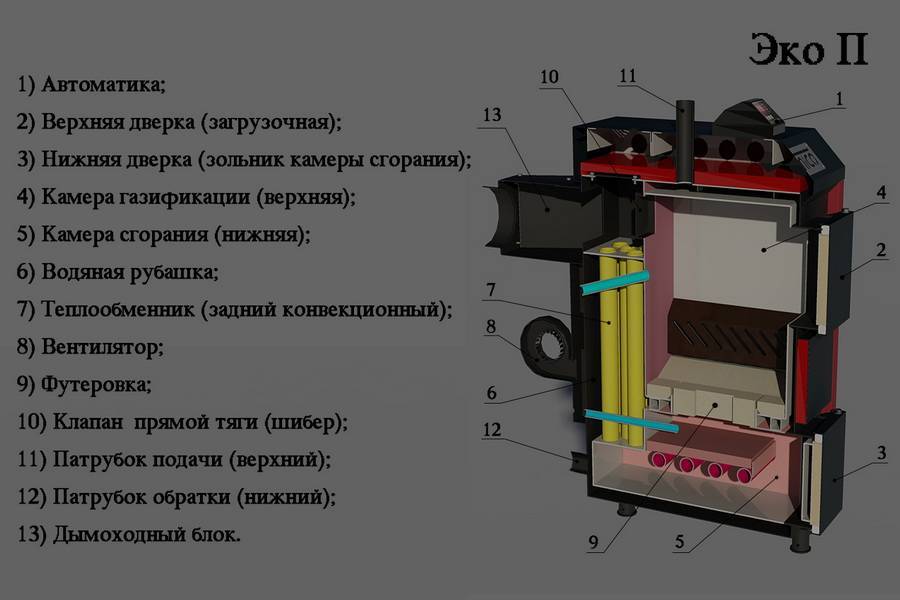

Особенности конструкции
https://youtube.com/watch?v=Lkhm4z4sF7c
Пиролизные котлы — один из видов твердотопливных котлов, который в последнее время пользуется повышенным спросом из-за постоянно растущих цен на газ и электроэнергию, их еще называют — газогенераторные котлы.
Основным топливом для пиролизного твердотопливного котла является:
- древесина;
- брикеты;
- щепа;
- древесные отходы.
Очень редко в качестве топлива используется каменный уголь или кокс. Пиролизные котлы комфортны в эксплуатации, отличаются надежностью и большим сроком эксплуатации. Прежде чем купить пиролизный котел нужно изучить возможность выполнения строгих требований по качеству используемого топлива.
В подавляющем большинстве разрешается применять древесину, влажностью не более 20 %. При использовании древесины с большим количеством влаги резко снижается эффективность.
Пиролизный котел работает по принципу сухой перегонки топлива.
При недостатке кислорода, под воздействием высокой температуры, сухая древесина разлагается на твердый остаток и летучую часть (пиролизный газ, который впоследствии смешивается с горячим воздухом).
Эта воздушно-газовая смесь, которая образовалась в процессе пиролиза, является топливом пиролизного котла. Процесс пиролизного сжигания является экзотермическим (сопровождается выделением теплоты).
Происходит он при температурах от 200 до 800 оС и обеспечивает подогрев поступающего в камеру сжигания воздуха. При этом происходит прогрев и подсушивание топлива в камере агрегата, за счет чего минимизируется выход сажи и золы.
Для пиролизного или газогенераторного котла характерным является более высокий КПД по сравнению с традиционной твердотопливной техникой.
При сжигании качественного топлива, КПД пиролизного котла находится на уровне пеллетных котлов и котлов длительного горения и достигает 90 %.
Пиролизные твердотопливные котлы используются как в частных домах и квартирах, так и для отопления производственных помещений.
Пиролизные котлы являются весьма рентабельным видом отопительной техники. Достаточно высокая цена на пиролизный котел покрывается за счет низкого потребления топлива.
В обычном твердотопливном агрегате длительного горения теплоноситель нагревается от тепла, выделяемого при горении топлива, то пиролизные котлы работают по-другому принципу.
При сжигании органического топлива (дров, пеллет, дровяных брикетов и даже угля) при температуре 400-800°С выделяется газ, сжигая который, можно получить намного больше тепла, чем при сжигании топлива.
Процесс газообразования из твердого топлива и последующее сжигание полученного газа называется пиролизом, а агрегаты, использующие такой принцип работы, называются пиролизными, или газогенераторными котлами.
В пиролизном котле присутствуют две камеры, и в обеих осуществляется горение:
- Камера сгорания – сжигаются (обугливаются) дрова или другое топливо.
- Камера дожига – сжигается газ, выделяемый топливом.
В камере сгорания располагается и поджигается топливо. В зону горения подается первичный воздух. При прогреве топлива до определенной температуры начинается газовыделение.
При помощи дымососа газ, вместе с вторичным воздухом, засасывается в камеру дожига (она расположена ниже уровня топлива) и сгорает там, выделяя тепло.
Продукты горения попадают в дымовой тракт (газоход) и поступают в дымоход, проходя через водяную рубашку агрегата и нагревая теплоноситель.
В результате, дрова превращаются в древесный уголь, сгорая практически полностью, а дым очищается от неприятных запахов и угарного газа.
Инструкция по изготовлению пиролизного котла
Наиболее оптимальным для сборки является пиролизный котел мощностью от 25кват. Он способен отапливать большие помещения площадью от 180 м2.
Для его изготовления необходимы следующие материалы:
- металлические листы толщиной не менее 0,8 мм;
- 15−20 штук шамотного (огнеупорного кирпича);
- система датчиков температуры;
- колосниковая решетка;
- 3 трубы диаметром 5,7 см, 3,2 см и 16 см (для подвода холодной и горячей воды, а также для подающей магистрали контура котла);
- 2 профтрубы (для патрубков аварийной линии и выхода);
- дутьевой вентилятор;
- датчик температуры;
- чертеж и таблица размеров для сборки котла;
- 2 дверцы для топки и зольника;
- крепления из пережжённой проволоки для дверок;
- шлифовальные круги -10 штук.
Необходимые инструменты:
- аппарат для сварки электрический;
- болгарка;
- углошлифовальная машинка.
Процесс изготовления
- Из стальных листов необходимо вырезать 4 стенки для котла. В передней стенке сделать отверстия для топки и расположенного под ним зольника.
- Вырезать отверстия для дымососа и под трубников. Соединить все металлические стенки (кроме задней) при помощи сварочного аппарата, а стыки между сторонами будущего котла необходимо отшлифовать.
- Далее собирается теплообменник, как показано на рисунке. Трубы свариваются при помощи сварочного аппарата. Перед сваркой на сами трубы необходимо «одеть» шлифовальные круги для удаления стыков и швов между ними.
- Затем необходимо вмонтировать теплообменник в будущий котел как на рисунке. Прежде чем, закрывать устройство задней стенкой, необходимо проверить его на наличие течей компрессором. Если таковых нет, заднюю часть котла сваривают.
- Далее необходимо установить колосниковую решетку, которая будет отделять место газификации и сжигания топлива. Нижний отдел, где будет сжигаться топливо, оснащают воздуховодом и обкладывают шамотным (огнеупорным) кирпичом со всех сторон, в том числе и снизу.
- Затем необходимо прикрепить дверцы в соответствующие отделения для подачи топлива и для зольника. Они должны плотно прилегать к стенкам котла.
- В конце готовый котел устанавливают на кирпичную поверхность и присоединяют к трубе, утепленную негорючим утеплителем (например, фольгированной минватой). Без этого на стенках трубы будет оседать деготь, который значительно укоротит срок службы котла. К устройству подключают водяной контур и дымовой насос.
- Для того чтобы котел работал автоматически, так же как и производственный, необходимо установить систему контроля температуры. Он нужен для того, чтобы регулировать работу дымососа, а также подачу воздуха.
- Установка котла на этом не заканчивается. Необходимо проверить его КПД. Если, включив котел, вы не обнаружили запаха угарного газа от выходящего дыма, значит его КПД достаточно высок и оборудование является безопасным для использования.
Таким образом, если у вас есть первоначальные навыки работы с болгаркой и шлифовальным аппаратом, если вы разбирайтесь в элементарных чертежах, вы без труда соберете пиролизный котел самостоятельно. А это не только уют и тепло в своем доме, но и очень выгодная экономия финансовых средств.
Таблица размеров пиролизного котла
- А-контроллер котлового контура
- B -загрузочная дверца
- С-дверца зольника
- D -дымосос
- E -муфта
- F -патрубок аварийной линии
- G — подающая магистраль котлового контура
- H — подвод холодной воды
- K — Подвод горячей воды
- L -Обратная магистраль теплового контура
- M -Патрубок опорожнения и расширительный бак
Таблица размеров (зависимость мощности будущего котла от размеров деталей).
Принцип работы пиролизных котлов и их особенности
Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.
Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.
Прямое сгорание дров применяется во многих отопительных агрегатах:
Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.
- Твердотопливные котлы;
- Печи-камины;
- Камины с водяными контурами.
Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.
В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.
Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.
Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.
Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.
Аналогичным образом работает и пиролизный котел, собранный своими руками:
На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.
- В топке разжигаются дрова до появления устойчивого пламени;
- После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
- Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.
Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник
В схеме пиролизного котла ему уделяется особое внимание
Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.
Преимущества и недостатки
К преимуществам пиролизных котлов относят:
- Принцип действия устройства позволяет высокого достичь КПД до 85%, так как топливо сжигается практически без остатка.
- Суточная загрузка топлива производится не более двух раз в сутки.
- Экономия топлива достигается возможностью производить регулировку подачи тепла в отапливаемое помещение.
- Экологичность отопительного прибора.
Пиролизные котлы, применяемые в быту, являются требовательными агрегатами:
- Обезводненное топливо свыше 30% резко снижает КПД. Это объясняется необходимостью расходовать дополнительно энергию на испарение и разложение водяного пара.
- Технические характеристики котла, полученные расчетным путем, могут быть достигнуты только в случае применения топлива, которое имеет в своем составе значительное количество сложных органических соединений.
- В процессе горения образуется сильная струя газов, которая обладает высокой химической активностью. Этот фактор обуславливает необходимость использования для устройства камеры сгорания высококачественных материалов.
- Небольшой предел регулировки по мощности. Предел форсирования котла составляет максимум 50%.
- Существенная стоимость.
Какой отопительный аппарат самый экономный?
Все котлы применяются для обогрева жилых или производственных помещений и подразделяются на три вида:
- Газовые
- Электро
- Твердотопливные, длительного горения
Каждый из них функционирует на определенном виде топлива и имеет свои достоинства и недостатки. Но как же выбрать самый надежный и экономический выгодный образец? Чтобы ответить на этот вопрос необходимо рассмотреть каждую из выпускаемых моделей и сравнив устройство самого пиролизного котла и других видов, выбрать подходящую для конкретных условий.
Наиболее распространенные — газовые
Начнем с газового оборудования, так как этот вид топлива считается одним из самых дешевых, а учитывая российские климатические условия расход его в зимний период будет большим. Аппараты такого типа на рынке представлены различными производителями и широким модельным рядом, так что выбрать есть из чего.
Однако необходимо учитывать, что газовые аппараты различаются по:
- Способу установки (напольные или настенные)
- Функциональным возможностям (с одним или двумя контурами – для отопления и ГВС)
- Типам горелки (электро- или пьезорозжигом)
- Выводу продуктов сгорания (с естественной или принудительной тягой)
Есть у них отличия и по мощности, и от ее значения в прямой зависимости находится площадь отапливаемого помещения. Обычно для расчета, принимают средние данные, а именно, что на 10 м² требуется 1кВт мощности при высоте потолков не более 3 метров.
К достоинствам газового оборудования можно отнести тот факт, что для аппаратов с принудительной тягой не требуется оборудование классического дымохода. В его качестве обычно используется коаксиальная труба, входящая в комплектацию котла.
Но есть у газовых моделей и недостатки. Самым большим из них является возможность работы только на одном виде топлива и, следовательно, возможность применения такого оборудования имеется только в газифицированных населенных пунктах.
Электрические самые простые и удобные
Следующими в нашем списке идут электрические аппараты. И хотя данный вид оборудования считается одним из самых дорогих в эксплуатации из-за высокой стоимости электроэнергии, но совсем отказываться от него не стоит.
Электрические модели имеют некоторые преимущества по сравнению с другими моделями.
Во-первых, они незаменимы в загородных поселках, к которым не подведена газовая магистраль.
Во-вторых они дешевле жидко- или твердотопливных моделей и очень просты в установке, а значит не потребуют дополнительных затрат, кроме собственной стоимости.
В-третьих, могут быть установлены в любом помещении, имеют небольшие габариты и вес и по этим показателям превосходят другие виды оборудования.
Их конструкция очень проста.В нее входят:
- Блок управления
- Теплообменник (состоящий из бака и ТЭНов)
Благодаря этому они очень просты в эксплуатации, не требуют профилактического обслуживания и чистки. Но самым главным их достоинством является экологическая чистота.
Она не сжигают кислород в помещении, не выбрасывают вредных веществ в атмосферу и очень легко поддаются регулировке.
Большой диапазон мощностей позволяет применять такое оборудование не только для отопления частных домов и квартир, но и крупных промышленных помещений, причем даже таких в которых другие котлы применять запрещено.
К тому же они имеют полностью автоматизированное управление. Это позволяет указать нужную температуру, которую в дальнейшем аппарат поддерживает самостоятельно.
Прогрессивные – пиролизные
Последними в нашем списке идут твердотопливные котлы длительного горения. У них есть и другое название – газогенераторные. Их принцип работы основан на сжигании дров или отходов от обработки древесины, а в некоторых моделях и угля. При этом они обладают способностью максимально эффективно расходовать топливо, и тем самым увеличивать КПД.
Они могут использоваться как для обогрева помещения, так и для приготовления горячей воды. Современные модели оснащены автоматикой, упрощающей их эксплуатацию. К достоинствам можно отнести и стоимость топлива, оно одно из самых дешевых и доступных в любом населенном пункте.
В отличие от газовых моделей они не требуют согласования на установку, а также превосходят их по пожарной безопасности, схема самих пиролизных котлов очень проста и позволяет устанавливать их самостоятельно.
Но самым главным их достоинством является полная автономность. Даже при отсутствии в доме газа и света они смогут обеспечивать вас теплом и горячей водой.
В чем суть работы пиролиза?
Повторимся: пиролиз – это термическая трансформация углеводов, содержащихся в топливе, в олефины – низкомолекулярные, горючие газы. Непременным условием такой трансформации является горение топлива в малом объеме кислорода, при температуре не менее 1100 градусов Цельсия.
Причем непосредственно для отопления используются лишь отфильтрованные олефины, пропускаемые сквозь металлические сетки, на которых оседает сажа и частицы золы. Помимо твердых частиц в процессе фильтрации от олефинов отделяют органические кислоты (уксусную и муравьиную), пропуская пары сквозь трубчатый конденсатор.
