Способы и схема укладки пирога под теплый пол

Устройство внешней стены каркасного дома

Сразу нужно сказать, что стена в каркасном доме имеет сложное многослойное устройство, так что, перед тем как сделать выбор между самостоятельным строительством дома и его покупкой, надо детально разобрать каждый слой стены.

Правильный пирог стены состоит из следующих элементов:

В качестве утеплителя во внешних каркасных стенах производители чаще всего используют минеральную вату

1. Самый первый слой — это каркас из деревянного бруса. Размер бруса может быть самым разным, но в классическом варианте он должен составлять 150х150 мм. Обычно в России такой размер и делают производители, но в Западной Европе сегодня используют брус и меньшего, и большего размеров;
2. Между стойками деревянного каркаса идёт утеплитель. Обычно пирог стены «каркасника» предполагает использование именно минерального утеплителя, то есть, минеральной ваты, который может использоваться и в виде плиток, и в виде более привычных рулонов. А вот пирог пола, его устройство, может подразумевать покрытие и другим утеплителем, даже сыпучим по типу керамзита или экструдированного пенополистирола;
3. Третий слой представляет собой древесноволокнистую плиту (чаще всего используются плиты ОСП), толщина которой должна составлять минимум 15 мм (в данном случае, чем больше её толщина — тем лучше). Сегодня на отечественном рынке можно найти совсем уж дешёвые предложения, которые предполагают, что устройство стены имеет плиту ОСП даже меньшую по толщине, чем 15 мм. И тут сразу стоит дать предупреждение: в доме с такими «великолепными» стенами можно будет жить летом, а также в конце весны и начале осени. Для круглогодичного проживания он не подойдёт. Так что, перед тем как делать заказ, следует внимательно изучить пирог пола и стен предлагаемого продавцом строения. Например, если утепление пола в каркасном доме провести не так уж и сложно, то со стенами впоследствии могут быть серьёзные проблемы;
4. Следующий, четвёртый слой, предполагает наличие горизонтальной обрешётки. Чаще всего её изготавливают из дощатого материала, в некоторых случаях может быть использован и алюминиевый профиль. Большого значения это не имеет, так как обрешётка никак не повлияет на физические свойства дома в целом;
5. Пятый слой — это утеплитель, обычно используется либо пенополистирол, либо минеральная вата (в большинстве случаев производители предпочитают именно первый вариант, что не лишено основания, так как по своим свойствам оба материала примерно одинаковы, а вот по стоимости минеральная вата значительно дороже пенополистирола);
6. Шестой слой представляет собой многофункциональную мембрану, которая выполняет функции ветрозащиты и пароизоляции (обычно мембрана представляет собой полиэтиленовую плёнку, но сама по себе плёнка очень плотная и функцию ветрозащиты выполняет отлично);
7. Седьмой слой — это тоже обрешётка, но уже не горизонтальная, а вертикальная. Она также может быть дощатой, а может состоять и из алюминиевого профиля, устройство каркасной стены вполне может предполагать использование и такого варианта;
8. Восьмой слой — это обычная отделка (в качестве отделочного материала можно использовать всё что угодно, кроме, пожалуй, натурального камня, который даёт существенную нагрузку на перекрытия, что в щитовых каркасных домах нежелательно в виду лёгкости их конструкции);
9. Следующий слой — пароизоляционный материал (опять же, чаще всего в каркасных домах используется плотная полиэтиленовая плёнка);
10. Самый последний слой — это внутренняя обшивка. Чаще всего для неё используется в подобных домах либо вагонка (деревянная), либо гипсокартон. Последний вариант предпочтительнее, так как гипсокартон впоследствии можно дополнительно отделать любыми другими материалами, а вот вагонку — нет.

Как видно, пирог стены такого дома многослоен и довольно сложен. А вот пирог пола будет уже несколько более простым.

Внешняя стена каркасного дома в разрезе

Пирог теплого пола. Особенности

Что это такое?

Пирог теплого пола по грунту представляет собой многослойную конструкцию, пригодную для всех видов фундамента, кроме свайного и столбчатого. Слои такого пола укладываются в четко установленном порядке. Каждый из них выполняет свои определенные функции.

Пол по грунту предполагает на подготовленное основание залить плиту перекрытия:

• жестко связанную с фундаментом;
• не связанную с фундаментом (плавающая стяжка).

В такой конструкции нет напряжений, поэтому в случае усадки вероятность возникновения трещин практически равна нулю.

Из чего он состоит?

Основание

Назначение: дренаж и предотвращение подъема грунтовых вод, выравнивание и предохранение от проседания.

1. грунтовая поверхность;
2. хорошо утрамбованный песок;
3. крупный щебень.

• Гидроизоляционный слой (опционно)
• Черновая стяжка
• Гидроизоляционный слой
• Теплоизоляционный слой (утеплитель)
• Чистовая стяжка с нагревательной системой теплого пола (водяной пол, кабельные маты или нагревающий кабель)
• Финишное покрытие

Преимущества

отличные теплоизолирующие свойства;
прекрасные звукоизоляционные свойства;
перспектива использования какого угодно утеплителя и влагоизоляционного материала, широкий выбор напольного покрытия (здесь важно помнить, что ламинат и керамогранит имеют лучшие теплопроводные свойства);
надежность конструкции: нагрузка оказывается непосредственно на грунт;
быстрый нагрев и защита дома от сквозняков;
способность заменить центральное отопление;
защита от сырости, грибка и разных микроорганизмов.

Недостатки

• дороговизна демонтажа такого пола в случае необходимости;
• высокие требования к грунту: сухой, неподвижный, с залеганием грунтовых вод не выше 5-6 метров от поверхности. Не подходят для этих целей песчаные и черноземные почвы;
• длительный срок изготовления;
• сокращение высоты помещения.

Слой подстилки

При толщине подстилочного слоя в 4-5 сантиметров его можно считать несущим. Создается он путем заливания цементно-песчаной стяжки поверх слоя щебенки крупной фракции с использованием бетона марок В7,5 или В10. Этот слой выступит в роли регулятора уровня поверхности (детальнее: “Заливка теплого пола – как правильно сделать стяжку”).

Чтобы смесь не растекалась, поверхность ограничивают при помощи реек. Необходимо дождаться застывания и отвердевания стяжки, при этом регулярно ее увлажняя. Современной альтернативой заливанию раствора становится использование профилированных мембран, применение которых сокращает время на укладку слоя.

Особенности устройства тёплого пола, его слои и их толщина

Тёплый пол включает в себя специальные материалы, которые уложены в определённой последовательности. Данное сооружение ещё называют «слоёным пирогом» с нагревательными элементами внутри (водяными трубами или кабелем).

Главная задача пирога:

• снизить потери тепла;
• уберечь нагревательные элементы от проникновения к ним влаги;
• направить тепло в нужном направлении;
• обеспечить шумоизоляцию;
• защитить отопительную систему от негативного действия окружающей среды.

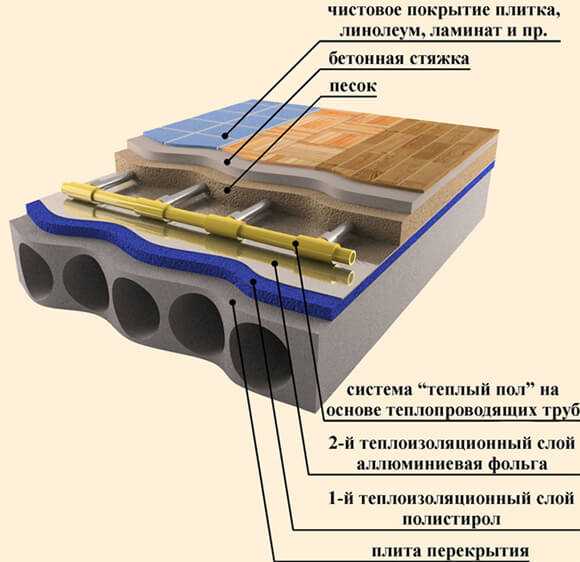

Монтаж пирога на бетонную стяжку

Пирог тёплого пола по бетонным плитам, вне зависимости от того водяной он или электрический, выглядит таким образом:

• бетонное основание — это может быть фундамент из бетона или бетонные монолитные плиты;
• гидроизоляция — обычная полиэтиленовая плёнка;
• утеплитель с отражающей поверхностью — пенополистирол, пробковая подложка и т.д.;
• армированная сетка;
• трубы или кабель отопительной системы;
• стяжка из бетона;
• половое покрытие.

На грунт

Монтаж пирога на грунт водяного, или другого вида пола допускается при наличии не рыхлой почвы, и залегании грунтовых вод от поверхности не менее 5 метром. Отличие этой конструкции от устройства пирога пола по бетону заключается в дополнительном этапе работ.

Суть состоит в следующем:

• поверхность очищается и выравнивается;
• насыпается песок (5 см), который утрамбовывается и слегка поливается водой;
• следующим слоем пирога тёплого пола, толщиной 7-8 см, идёт гравий или керамзит, он также утрамбовывается;
• далее гидроизоляция, которая армируется сеткой;
• затем заливается черновая стяжка (10 см);
• потом укладывается слой гидроизоляции и утеплитель из пенополистирола, толщина его зависит от условий самого помещения (5-15 см).

В дальнейшем, процесс монтажа тёплого пола на грунт, не отличается от укладки пирога на бетонные плиты: армированная сетка, нагревательные элементы, заливка стяжки или подложка, и половое покрытие.

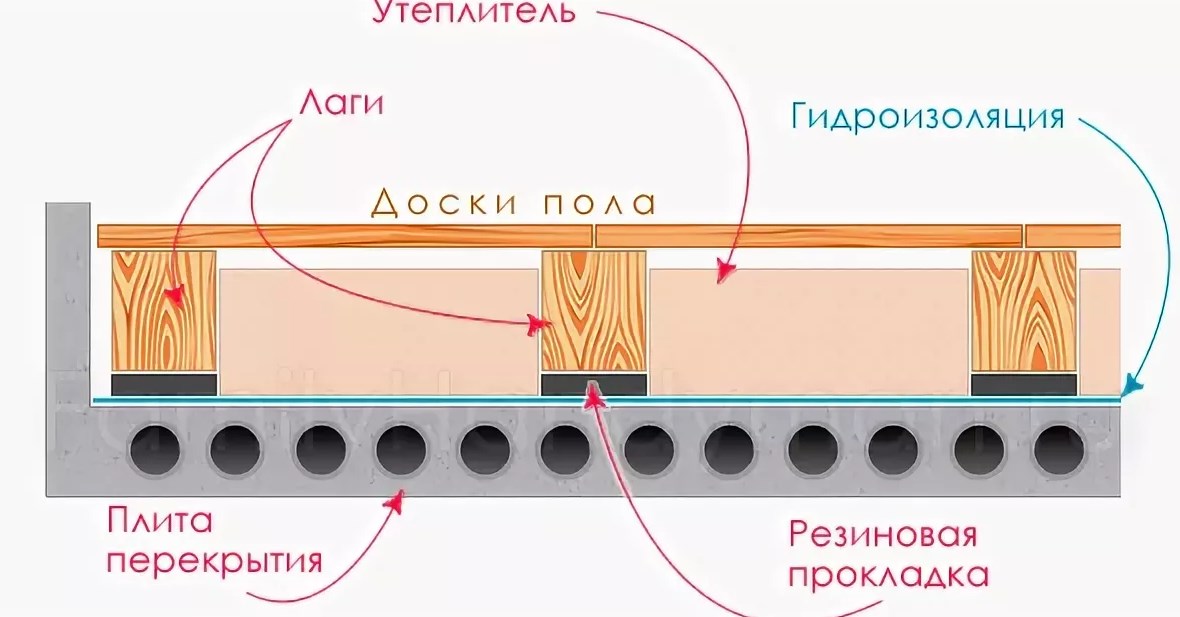

На деревянное основание

Если основанием для системы с обогревом служит деревянное покрытие, то принцип монтажа пирога такой же, как на бетонные плиты.

Существует второй способ, который отличается по технологии — на деревянные лаги. В этом случаи, стелится фанера, как основание пирога. На ней располагаются лаги, сверху которых расстилается гидроизоляционная плёнка.

Между лагами прокладываются плиты утеплителя толщиной 10 см. Для нагревательных элементов (труб или кабеля) проделываются канавки, в которых они устанавливаются. При обустройстве водяного пирога, сначала в пазы кладётся отражающая пластина или фольга, и только потом укладываются трубы.

Есть другой вариант — настильный, когда на утеплитель, уложенный в лаги, кладутся листы ДСП оборудованные каналами для труб.

Ещё один способ — реечный, они набиваются на основу. Расстояние между ними должно соответствовать размеру нагревательных элементам.

В качестве основания для чистового покрытия укладывается не толстая фанера. На неё и монтируется декоративное покрытие. Если планируется установка ламината, то можно отказаться от фанеры, и стелить его прямо на трубы водяной системы, так как любой из перечисленных выше профилей способен выдержать такую нагрузку.

На сухую стяжку

Сухая стяжка — сыпучий материал, поверх которого расстилается гипсокартон или фанера. Инструкция по укладке пирога на сухую стяжку под тёплый пол следующая:

• демпферная лента раскатывается по периметру комнаты;
• рассыпается песок или щебень на перекрытие, и ровняется;
• по контуру труб выкладываются алюминиевые пластины;
• поверх укладывается сухая стяжка — два гипсокартонных листа, на которые монтируется напольное покрытие.

Как работает водяной теплый пол

Все начинается с котла, который нагревает теплоноситель. Это может быть практически любой котел электрический, газовый или дровяной. Его функция нагрев теплоносителя для системы отопления.

• Газовый котел
• Пеллетный котел
• Электрический котел

Далее нагретый ( до ~80° ) теплоноситель, с помощью циркуляционного насоса, поступает в смесительный узел. В системе насос предназначен для циркуляции теплоносителя по всему контуру теплого пола. Смесительный узел предназначен для смешивания горячего теплоносителя (~80°) с уже более остывшим (~30°), для получения жидкости с оптимальной температурой (~45°) для теплого пола.

Принцип работы водяного теплого пола

Уже готовый теплоноситель поступает в распределительную гребёнку (коллектор подачи). Которая имеет выходы под трубы теплого пола и расходомеры. Расходомеры предназначены для контроля уровня теплоносителя в каждом контуре. Коллектор как раз и предназначен для эффективного распределения теплоносителя по трубам контуров, так как длинна у них может быть разная.

После поступления теплоносителя в гребенку, он распределяется по подключенным к ней трубам и уходит в определенное ему помещение. По различным схемам укладки. теплоноситель проходит по всей длине труб, отдавая тепловую энергию в пол и возвращается к распределительному узлу.

Устройство блока управления водяного теплого пола

Другой конец труб теплого пола подключается к ещё одной гребенке (обратный коллектор), которая также имеет входы, а так же регулировочные клапана, установленные над каждым входом коллектора, предназначенные для регулировки подачи теплоносителя. После как остывший теплоноситель попал в коллектор обратки его часть попадает в смесительный узел, для разбавления горячего теплоносителя, а другая его часть попадает в котел для последующего нагрева.

Устройство и принцип действия водяного теплого пола

Также в системе используется байпас, необходимый для предотвращения перегрева циркуляционного насоса, в случае когда все контуры перекрыты. Воздухоотводчик для стравливания воздуха из системы. Термометры для контроля температуры.

Монтаж на бетонную плиту

Исходно нужно подготовить и выровнять поверхность основания. Вымести грязь, оценить состояние бетонной плиты. При монтаже теплых полов допустимый перепад высот – полсантиметра (процесс монтажа теплого водяного пола своими руками).

Если больше, основание надо выравнивать. Это можно сделать либо с помощью черновой стяжки (пескобетон, бетон М300), либо рассыпать по поверхности песок и разровнять.

Далее следует настелить гидроизоляцию. Подойдет полиэтиленовая пленка. Пленкой нужно перекрыть всю поверхность пола и завести ее на стены на высоту будущей стяжки. Соседние полосы кладут с нахлестом около десяти сантиметров, проклеивают стыки монтажным скотчем.

Укрепить вдоль стен на стыке с полом демпферную ленту. Она необходима для компенсации температурного расширения бетона, иначе при нагреве стяжка потрескается.

Ленту кладут так, чтобы в итоге она оказалась на пару сантиметров выше поверхности стяжки. Крепить можно метизами или сажать на самоклеящийся слой.

Если площадь комнаты очень большая и хотя бы одна стена длиннее 8 метров, посередине перпендикулярно длинной стене устраивают дополнительный компенсационный шов.

В этом случае схема укладки труб обязана включать не менее двух контуров: их кладут по обе стороны демпфера без пересечения ленты.

Уложить теплоизоляцию. Для создания этого слоя можно использовать ППС, пробковую подложку, ЭППЛ. Для водяных полов нежелательно выбирать базальтовую вату ввиду ее гигроскопичности.

Если вы все-таки выбрали ее – поверх утеплителя нужно уложить пароизоляционный слой. Удобный вариант теплоизоляции – профильные маты из ППС: между гребнями волн или бобышками уже есть готовые каналы для укладки трубы.

Некоторые модели матов (о матах для теплого водяного пола) допускают укладку труб без дополнительного крепления.

При использовании обычного ППС толщина слоя рассчитывается в зависимости от особенностей основания/перекрытия:

• над теплым подвалом (не менее 18°С) или на втором этаже – 3 сантиметра;
• то же, при температуре внизу 10-17° – 5 сантиметров;
• 0-10° – 7 см;
• над холодным подвалом – 10;
• по грунту на цокольном этаже – от 6 до 12, в зависимости от заглубления.

Уложить алюминиевую фольгу отражающей поверхностью вверх. Если для теплоизоляции используется пенофол или маты с отражающим покрытием, дополнительный экран не требуется.

Иногда вместо фольги устанавливают отражающие металлические пластины, по форме повторяющие углубления каналов.

Этот способ применяют, когда в качестве основы для укладки труб используются листы ДСП с фрезерованными каналами (т.н. настильный метод), когда укладка пола производится по деревянным лагам и в других случаях, если фольгированный слой отсутствует, и уложить его не представляется возможным.

Пластины распределяют равномерно по всей поверхности основания.

Далее, если поверхность ровная, поверх отражающей пленки укладывают арматурную сетку, к которой пластиковыми хомутами крепят трубы. Трубы кладут по одной из существующих схем – змейка, улитка, комбинированный вариант.

После этого производят опрессовку системы и кладут стяжку либо лист фанеры, который будет основанием для плиточного покрытия или линолеума.

Под ламинат (как сделать водяной теплый пол под ламинат) при использовании в качестве утеплителя профильных матов сплошное основание не нужно, доски можно стелить поверх труб.

Роль водяного пола как основного или дополнительного источника тепла

Теплый пол в помещении в качестве отопительной системы может выполнять дополнительную или основную функцию. В качестве дополнительной системы, теплый пол влияет на комфортность поверхности напольного покрытия. В этом случае, главный источник тепла – традиционные радиаторы отопления. Для поддержания температуры теплоносителя применяется термостатический принцип регулировки.

Комбинированная система отопления

Компенсировать тепловые потери в помещении и защитить его от температурных перепадов снаружи, когда водяной пол является основным источником тепла, позволяет контроль за уровнем нагрева теплоносителя. Чем на теплее на улице, тем ниже температура теплоносителя должна быть и наоборот.

По сути, теплый пол – это низкотемпературная разновидность системы отопления и, теоретически, необходимую температура теплоносителя можно получить за счет настройки котла на минимальный нагрев. Однако обычный котел, настроенный на низкотемпературный диапазон, отличается резким снижением КПД и с экономической стороны такая система становится невыгодной.

Смесительный узел

В связи с этим существуют другие способы. Например, использование современного теплогенератора, подающего теплоноситель, нагретый до +30 – 50 градусов. При оснащении такого котла циркуляционным насосом, каждый контур имеет теплоноситель одинаковой температуры, за счет чего осуществляется наиболее эффективный с экономической точки зрения процесс обогрева дома системой «теплый пол».

Трехходовый смесительный клапан

Если котел не оснащен функцией работы в низкотемпературном режиме, то можно воспользоваться трехходовым смесительным клапаном, а необходимую температуру можно получить за счет оснащения смесительного узла термостатом.

Также стоит учитывать, что некоторые виды финишных материалов не подходят для водяного пола и могут монтироваться в тандеме с пленочными или кабельными электрическими системами обогрева.

Инфракрасная пленка для теплого пола

Подготовительный этап для грунта

Итак, устройство чернового пола по грунту начинается непосредственно с обработки участка земли

Важно знать глубину залегания грунтовых вод, чтобы исключить риск подтопления фундамента. Для этого можно предусмотрительно произвести монтаж дренажной системы, которая будет выполнять функцию отведения воды.

Как только проблема с грунтовыми водами решена, можно давать старт процессу создания основания. Используется для этого крупнозернистый речной песок и щебенка с диаметром фракции около 3 сантиметров. Глубина залегания слоя из этих материалов должна составлять около 30 сантиметров. Как только его засыпают, производится трамбовка с использованием большого количества воды. Недопустимо использование чернозема или торфа вместо песка, поскольку они подвержены вымыванию. Таким способом часто делают теплый пол в гараже, который хорошо себя зарекомендовал.

Схемы укладки труб теплого пола

Укладка труб по схемам «Двойная змейка» или «Улитка» обеспечивают более равномерный нагрев поверхности теплого пола

Для укладки в сухой водяной теплый пол лучше всего подходят трубы из сшитого (PE-X) или термостойкого (PE-RT) полиэтилена.

Если в доме установлен чугунный или стальной котел, котел со стальным теплообменником или стальные радиаторы, то для защиты их от коррозии необходимо использовать полиэтиленовую трубу защищенную от проникновения кислорода, с добавлением EVOH в маркировке. Если все металлические детали системы отопления выполнены из медных или стальных нержавеющих сплавов, то в применении таких труб нет необходимости.

Рекомендую использовать металлопластиковые трубы, специально предназначенные для теплых полов. Такие трубы обходятся дешевле.

Теплые полы чаще всего делают из труб наружным диаметром 16 мм. Как правило, такого диаметра трубы достаточно, чтобы обогреть до 20 м2 площади пола. Самая длинная сторона участка, на котором укладывается труба, не должна быть больше 8 м.  Если размеры помещения превышают указанные величины, то пол делят на части, в каждой из которых укладывают отдельный контур, петлю из трубы.  Трубу в петле рекомендуется укладывать с шагом не более 200 мм.

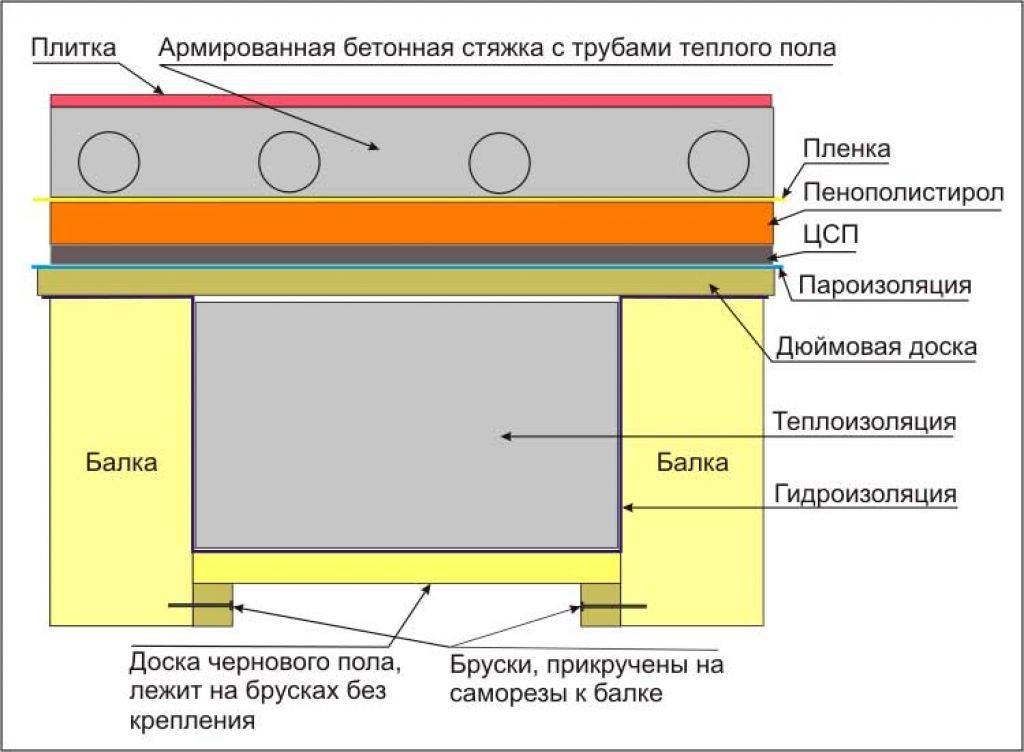

Пирог под деревянный пол

В данном случае последовательность слоев, укладывающихся между лагами, представляет собой следующее:

1. Слой утеплителя. Так как уровень нагрузки в таком случае минимальный, вполне можно приобрести дешевую альтернативу, такую как стекловата.
2. Система труб. Труба располагается между лагами, в местах пересечения необходимо будет сделать пропилы, глубина которых должна соответствовать размеру самой трубы.
3. Несущее перекрытие. Наиболее подходящим материалом будет фанера, так как в отличие от шпунтованной доски, она обладает лучшим уровнем проводимости тепла.
4. Декоративная отделка. В данном случае может быть использован как линолеум, так и ламинат. При этом стоит учитывать низкую проводимость тепла данного материала, поэтому высота подложки должна быть минимальна.

Способы и схема укладки пирога под теплый пол: Популярный материал

1. Пенополистирол (ППС)

Пенополистирол (ППС) — это один из наиболее популярных материалов для укладки пирога под теплый пол. Достоинством ППС является его легкость, высокая теплоизоляция и доступная стоимость. Благодаря этим свойствам, ППС может использоваться как в частных, так и в коммерческих помещениях.

При укладке ППС под теплый пол в первую очередь необходимо убедиться в том, что поверхность пола совершенно ровная и гладкая. Для этого можно использовать специальный рулонный пеноизолон, который плотно прилегает к поверхности пола и создает оптимальные условия для укладки пирога.

После того как поверхность пола была подготовлена, можно приступать к укладке ППС. Для этого необходимо разрезать плиты ППС на нужный размер и аккуратно зафиксировать их на поверхности пола с помощью клея. Также можно использовать термоклей, который после нанесения размягчается под воздействием тепла и обеспечивает максимальную прочность крепления.

2. Экструдированный пенополистирол (XPS)

Экструдированный пенополистирол (XPS) — это еще один популярный материал для укладки пирога под теплый пол. Он обладает высокой плотностью, жесткостью и теплоизоляцией, что позволяет использовать его в самых разных условиях.

При укладке XPS под теплый пол необходимо убедиться в том, что поверхность пола совершенно чистая и сухая. Для этого можно использовать специальный универсальный чистящий раствор, который поможет удалить с поверхности пола все виды загрязнений и придать ему оптимальную прочность и плотность.

После того как поверхность пола была подготовлена, можно приступать к укладке XPS. Для этого необходимо разрезать плиты XPS на нужный размер и аккуратно зафиксировать их на поверхности пола с помощью монтажной пены. Также можно использовать специальный пресс, который обеспечивает максимальную прочность крепления и максимальный эффект теплоизоляции.

Технология строительства

Существует два способа устройства полов по грунту:

• По бетонной подготовке;
• Без чернового слоя бетона непосредственно на уплотненное основание (подушку).

Первый способ сегодня используется редко. Он был разработан в то время, когда для защиты пола от влаги использовался рубероид. Для его наклеивания делали слой бетонной подготовки (черновой пол).

Второй вариант проще и дешевле. Современные гидроизоляционные материалы можно стелить прямо на балластную подушку без наклейки на твердую основу.

Процесс устройства бетонного пола по грунту начинается с отсыпки подстилающего слоя. Перед этим должна быть завершена прокладка сетей водопровода и канализации.

Для подсыпки можно использовать любой хорошо уплотняемый грунт. Для этого подойдет мелкая щебенка (фракция 5-10 мм), крупный речной песок или песчано-гравийная смесь. Подушку отсыпают слоями по 15 см, проливая каждый водой и уплотняя ручной или механической трамбовкой.

Уплотнение подсыпки вибротрамбовкой

Для улучшения теплоизоляции верхний уровень подушки можно сделать из керамзитового гравия (10 см). Общая толщина балластного «пирога» должна находиться в диапазоне от 30 до 40 см.

Пленочная гидроизоляция, укладываемая под утеплитель, нуждается в защите от повреждения острой щебенкой и продавливания керамзитом. Поэтому подсыпку завершают 5-ти сантиметровым слоем уплотненного песка. Толщина пленки, укладываемой на грунт должна быть не менее 0,4 мм.

Укладывая пленочную изоляцию, ее полосы расстилают с нахлестом в 10-15 см, фиксируя их строительным скотчем. Края напускают на кладку, на высоту равную суммарной толщине утеплителя, бетонной стяжки и финишного покрытия. Между конструктивным «пирогом» пола, стенами перегородками оставляют термозазор шириной 2-3 см. Его заполняют обрезками вспененного полиэтилена или специальной термолентой.

Для утепления основания можно использовать ЭППС (экструдированный пенополистирол), опилкобетон или перлитобетон. Зачастую гидроизоляцию под пенопласт не закладывают, поскольку он практически не впитывает влагу. Сверху его прикрывают полимерной пленкой. Она защищает утеплитель от разрушающего действия щелочной среды цементного раствора.

Под легкий бетон на опилках и перлите полиэтиленовая пленка нужна. Толщина перечисленных теплоизоляторов неодинакова. Для ЭППС она составляет 50 мм. Слой опилко и перлитобетона должен быть не менее 10 см.

Уложив теплоизоляцию, по ее поверхности делают бетонную стяжку на мелкозернистом наполнителе (фракция 5-10 мм, толщина 10 см). Работу выполняют в два этапа. Сначала заливают слой толщиной 5 см и укладывают на него стальную сетку (ячейка 10х10 см, диаметр проволоки 3-4 мм). После этого толщину стяжки доводят до проектного уровня, определяемого расчетом предполагаемых нагрузок. Рекомендуемый класс бетона В12,5.

Именно так получают правильный пирог полов по грунту при низком уровне почвенных вод. Черновая бетонная подготовка под жесткий утеплитель не делается. Реальной пользы от нее нет, а рост стоимости 1м2 готовой конструкции весьма ощутимый.

Установка системы подогрева (теплый пол) меняет технологию и последовательность работ. В этом случае сначала по утрамбованной подушке заливают черновую бетонную подготовку и раскладывают слой гидроизоляции. Уложив утеплитель (ЭППС), к нему фиксируют трубы и делают выравнивающую стяжку из бетона. Армирующую сетку укладывают над трубами или греющим кабелем.

Попутно отметим, что полы по грунту можно делать не только в кирпичных, блочных, но и в деревянных домах. При грамотном подходе балластная засыпка не оказывает негативного воздействия на древесину.

Один из вариантов правильного сопряжения такой конструкции с рублеными стенами показан на схеме ниже.

Узел сопряжения с деревянной стеной

При низком УГВ бетонную плиту, лежащую на глине или на слое уплотненной гидроизолированной подсыпки, делают в подвальных помещениях. Это весьма распространенный вариант в коттеджном строительстве.
