Особенность монтажа
Правильный монтаж пескоуловителя необходим для его эффективного функционирования. Для установки рекомендуется обратиться к профессионалу, но если вы решили установить пескоуловитель самостоятельно, вот несколько советов:
- Во-первых, определите место, где будет установлена песколовка. Она должна располагаться на ровном, устойчивом участке и быть легкодоступной для обслуживания.
- Затем выкопайте яму, достаточно глубокую для правильной установки.
- Убедитесь, что устройство установлено в яме ровно и надежно. Используйте спиртовой уровень, чтобы убедиться, что он установлен правильно.
- Подсоедините входную и выходную трубы к механизму. Рекомендуется использовать гибкую трубу для соединения, так как это облегчает установку и обслуживание.
- Установите бетонную крышку над устройством, чтобы предотвратить его повреждение тяжелыми предметами или транспортными средствами.
- Убедитесь, что пескоуловитель должным образом герметизирован, чтобы предотвратить утечку песка и мусора.
- Регулярно осматривайте и чистите его, чтобы убедиться, что он функционирует должным образом. Это можно сделать, сняв крышку, а также используя лопату или совок для удаления скопившегося мусора.
Такие приспособления помогают удалять осадки и мусор из стоков ливневых вод, что повышает эффективность системы и защищает окружающую среду
При выборе пескоуловителя для ливневой канализации важно учитывать такие факторы, как скорость потока, нагрузка на осадок, техническое обслуживание и требования к установке
Специалисты рекомендуют
Наиболее результативно работают тангенциальные и аэрируемые пескосборники, их коэффициент полезного действия составляет в районе 95%.
Отличается приспособление и по материалу, из которого его производят:
Бетон
Бетонный пескосборник водонепроницаемый, экономный, служит долго. Однако, устройство тяжелое, и со временем может начать трескаться.
Пластик
В качестве сырья применяется относительно недавно, но уже успел покорить рынок своей герметичностью и легкостью. Пластиковый пескоуловитель не боится мороза, без проблем передвигается на другое место, легко чистится и устанавливается. Единственный недостаток – его подверженность механическим повреждениям, уязвимость к ударам.
Полимерный бетон
Дорогостоящий вариант, вобравший в себя преимущества дождеприемников названых выше видов. Универсальный пескосборник, не тяжелый, и при этом крепкий.
Каких моделей бывает пескоуловитель для ливневой канализации
При всей своей, без преувеличения, гениальной простоте, такое устройство, как уловитель песка, может быть выполнено в виде разных моделей
Очень важно подобрать именно ту модель, которая будет оправдывать установку в том или ином случае. Ведь ливневая канализация – это очень сложное инженерное сооружение, которое требует точного расчета при ее обустройстве. И каждый элемент должен быть, что называется, «на своем месте»
И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:
И каждый элемент должен быть, что называется, «на своем месте». И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:
- пескоуловители вертикального типа;
- пескоуловители горизонтального типа;
- тангенциальный уловитель;
- аэрируемый уловитель песка.
Чтобы не ошибиться с правильным выбором, имеет смысл подробнее рассмотреть, чем отличаются данные виды пескоуловителя.
Вертикальные пескоуловители
Они получили свое название благодаря вертикальной ориентации короба устройства. При этом форма его – цилиндрическая. Вода попадает внутрь устройства и, как уже говорилось, теряет значительно в скорости. Песок оседает на дно резервуара – а очищенная вода идет далее. Вертикальные устройства отличаются большой вместительностью, так что их использование может быть оправдано при больших водных потоках, либо при обслуживании обширных территорий.
Схема вертикального пескоуловителя для линёвой канализации.
Горизонтальные пескоуловители
В силу простоты конструкции и одновременно большой эффективности, именно горизонтальные пескоуловители получили наибольшее распространение. Это, как правило, пластиковые цилиндрические емкости, внутрь которых попадает вода с содержащимися в ней примесями песка и почвы. Внутри имеются две камеры. Попадая в первую, вода отфильтровывается и идет дальше во вторую, песок же сам собой остается внутри резервуара.

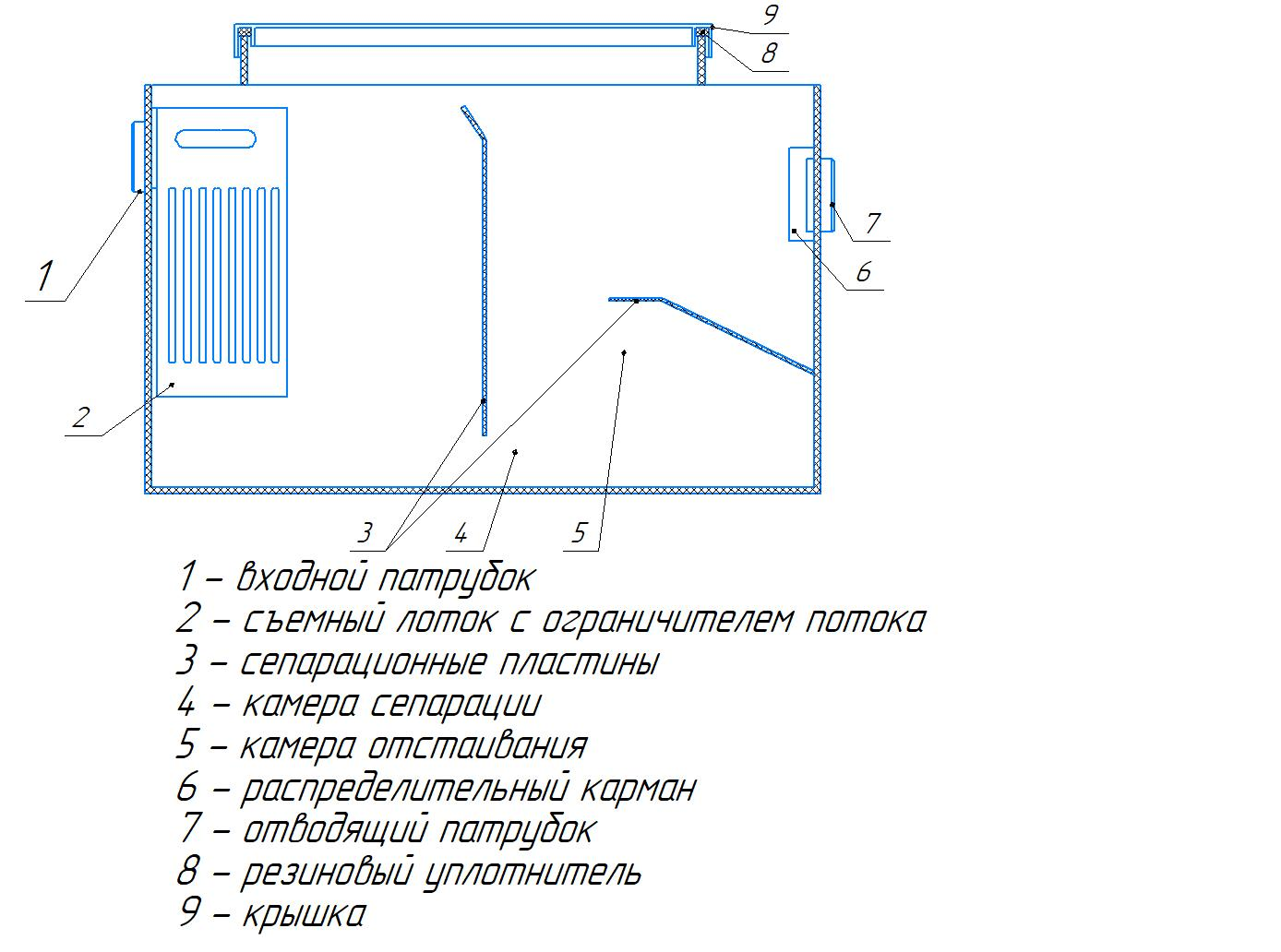

На схеме можно рассмотреть все составляющие элементы горизонтального пескоуловителя.
Иногда на промышленных объектах могут быть установлены специальные насосы для улучшенного удаления песка. Стоит также отметить, что песок, который был получен любыми моделями уловителя, можно в дальнейшем применять в каких угодно целях – в строительных, декоративных и т.д.
Тангенциальный пескоуловитель
В случае применения данного вида «песколовки», вода, поступая по специально оборудованной трубке, закручивается в водоворот. При этом песок оседает на стенках емкости и проваливается на дно, а очищенная вода продолжает свой путь по канализации.
Тангенциальный пескоуловитель работает по принципу «водоворота», в результате чего песок попадает в специальный накопитель.
Песок в данном случае будет отфильтровываться очень эффективно. Но в силу ряда причин в отечественном строительстве такой вид улавливания песка не получил широкого распространения. Зато он давно и успешно применятся в странах Европы.
Аэрируемые пескоуловители
Данный вид песколовок нередко находит свое применение в пищевой промышленности. Ведь вода, проходящая через канализацию в этом случае, нередко бывает повышенной жирности и с прочими посторонними примесями.
Аэрируемый пескоуловитель представляет собой горизонтальный резервуар. Работа его основана на скрости потока – это гарантирует того, что все органические взвеси не смогут осесть на дно и выпасть в осадок, вызывая процессы гниения.
Чтобы аэрируемые пескоуловители эффективно работали, требуется обеспечить к ним постоянный приток воздуха. Так или иначе, но частицы песка при этом, оседая, привлекают с собой и жировые частички, а также прочие «грязные» вещества. Дополнительная очистка достигается и благодаря тому, что в аэрируемом уловителе песка частички трутся друг о друга, способствуя дополнительной очистке воды.
Также пескоуловители могут быть однокамерными и двухкамерными. Первые применяются там, где не предъявляются особенные требования к очистке воды. Они являются наиболее универсальными ловушками. Двухкамерные же используются при повышенной концентрации твердых примесей в воде – свыше 3 000 мг на один миллилитр.
Конструктивные особенности песколовок
Конструкция и размер сооружения зависят от состава и концентрации минеральных примесей. Основными рабочими механизмами оборудования являются:
- главный резервуар, состоящий из двух частей – в рабочей части движется сточная жидкость, а в осадочной накапливается улавливаемый осадок. Резервуар оборудован входным и выходным патрубками;
- механизм для сгребания осадка в сторону приямка;
- приспособление для удаления осадка из бункера.
Бункер для песка может располагаться под рабочим резервуаром или сверху. Выпавший на дно осадок перемещается в бункер скребками или водой впрыскиваемой водой через трубы, уложенные по дну.
Для нормального функционирования оборудования необходимо следить за своевременной выгрузкой осадка. Если в сутки образуется осадок объемом более 0,1 м3, то в этом случае должно быть обеспечено его механизированное удаление.
В зависимости от типа песколовки выгрузка песка производится следующими способами:
- насосами;
- гидроэлеваторами;
- ковшами;

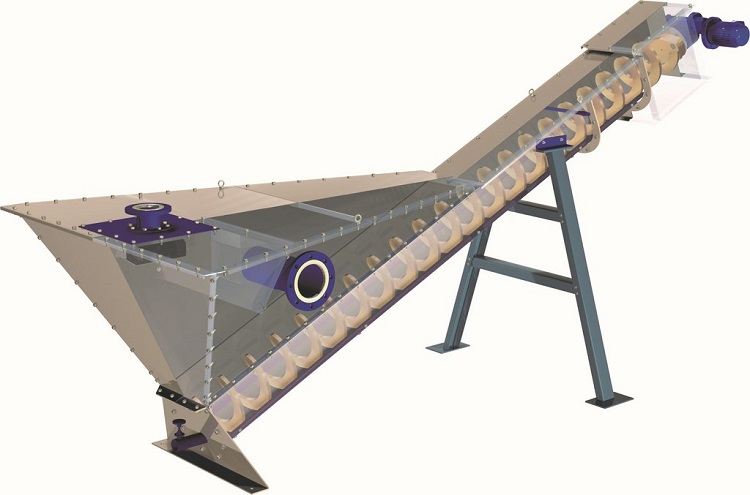

- шнеками.
Для чего нужен пескоуловитель
Пескоуловитель представляет собой емкость с выемками или отверстиями для подсоединения труб или лотков каналов. Вода поступает в торцевые выемки, а сливается в канализацию через круглые отверстия, расположенные в боковых стенках. Благодаря образовавшемуся карману тяжелые фракции оседают на дне, а по трубам в канализацию проходит очищенная вода. Внутри емкости можно установить специальную корзину с щелями, которая задерживает более крупный мусор (ветки и листья), а песок и ил удаляются во время регулярной чистки. Сверху на емкость устанавливается решетка — материал ее изготовления зависит от нагрузки: пластиковая может удерживать до 1.5 тонн/м2, чугунная — до 60 тонн/м2.
Если вода сильно загрязнена, можно установить подряд несколько пескоуловителей — чистить их в любом случае проще, чем выявлять канализационные засоры.
Тип пескоуловителя и материал для изготовления выбираются в зависимости от нескольких факторов:
- объем осадков;
- площадь водосбора;
- особенности рельефа местности;
- место установки.
Оборудование устанавливается на самом конце линейного дренажа перед канализационными трубами или коллектором. Для удобства обслуживания пескоуловители не стоит размещать на глубине более 2.5 метров от уровня поверхности — в противном случае может потребоваться усиление стенок. Если над устройством проходит дорога, может возникнуть необходимость установки бетонной плиты с канализационным отверстием.
Пескоуловитель необходимо очищать 2-3 раза за сезон, иначе грязь начнет проникать в канализацию, и эффективность оборудования снизится вместе с пропускной способностью системы. При желании можно установить датчик, который будет сигнализировать о повышении уровня воды или осадков. Современные технологии позволяют при срабатывании датчика послать уведомление даже на мобильный телефон.
Пескоуловители можно устанавливать в частных домовладениях, парковых зонах, на стадионах, спортивных сооружениях, автостоянках и промзонах — различий в конструкции нет.

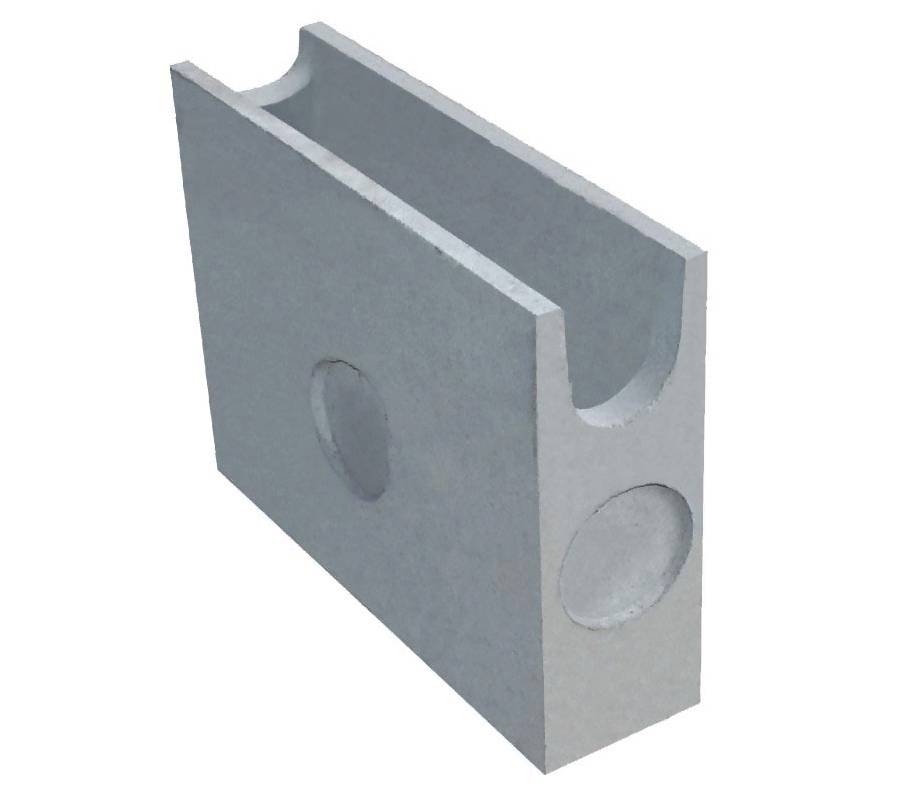

Бетонные пескоуловители
Наиболее традиционные устройства, которые используются уже не один десяток лет — они отличаются самой высокой прочностью, надежностью и относительной дешевизной. Могут быть установлены в зонах с максимальной нагрузкой.

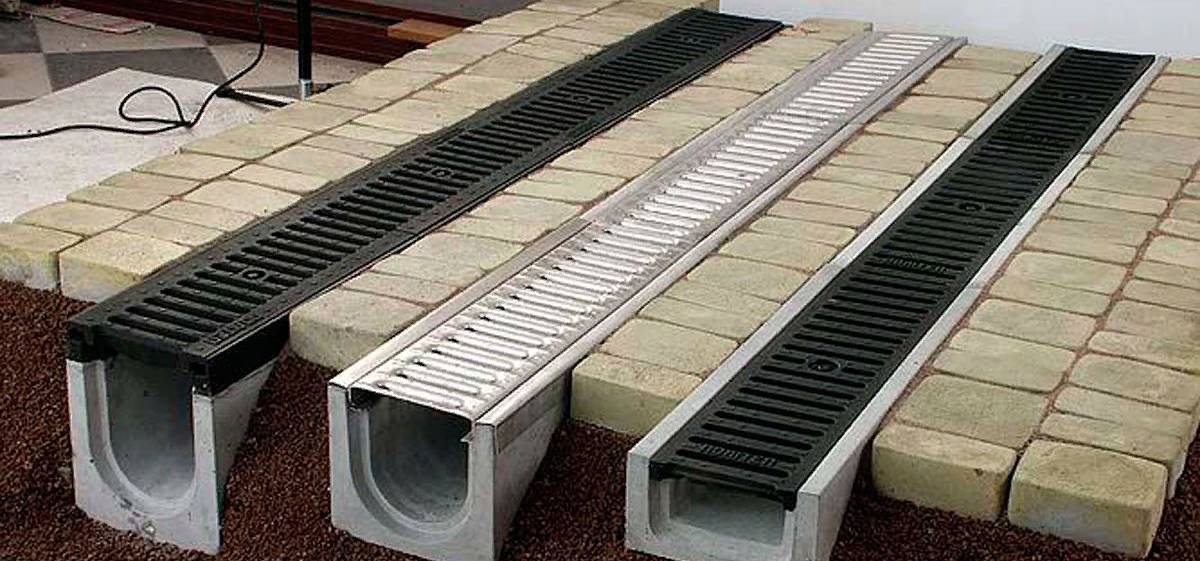

Бетонные пескоуловители изготавливаются под лотки, различающиеся по размеру сечения. Устройства долговечны, прочны и износостойки.
Пластиковые пескоуловители
Изготавливаются из сверхпрочного морозоустойчивого пластика с низким влагопоглощением. Они выдерживают высокие нагрузки и перепады температур, но не подвержены коррозии от химических реагентов (солевых растворов или нефтепродуктов). Одно из преимуществ пластика перед бетонными конструкциями — гладкая поверхность, чистить которую намного легче. Благодаря легкости материала перевозка и монтаж не вызывают никаких сложностей.
Пластиковую конструкцию устанавливают в местах со средней нагрузкой: частных домовладениях, заправках, стоянках.
Полимербетонные пескоуловители
Полимербетонные пескоуловители характеризуются высокой прочностью, стойкостью к химическим реагентам, перепадам температур и отличаются высокой морозостойкостью.

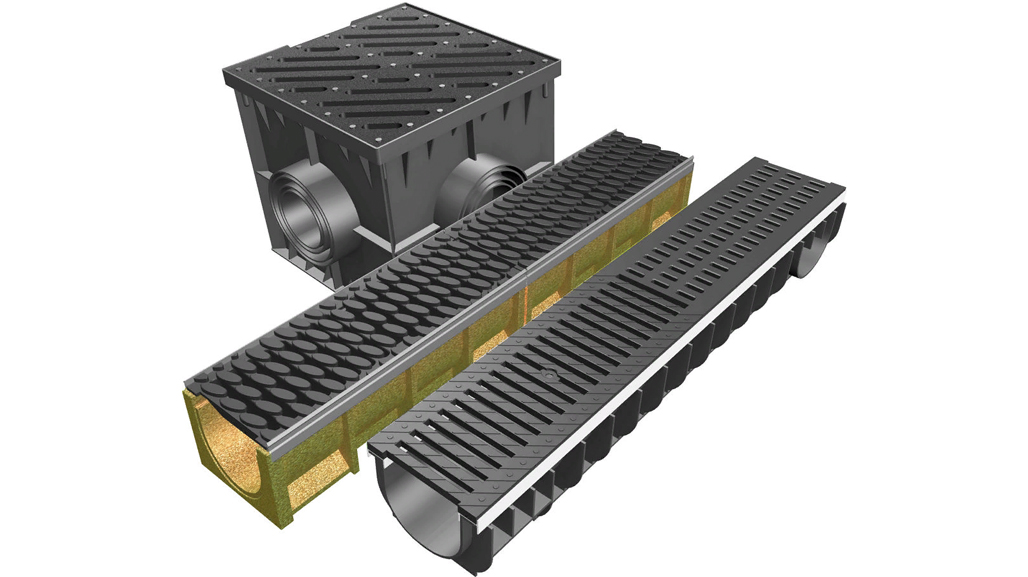

Независимо от материала устройства можно применять с самыми разными лотками, подходящими по диаметру.
Все перечисленные модели могут обеспечить эффективную защиту дренажной системы.
Также оборудование классифицируется по характеру движения воды:
- Горизонтальные, с круговым или прямолинейным направлением движения воды.
- Вертикальные, в которых вода движется снизу вверх.
- Пескоуловители с винтовым направлением.
Некоторые модели пескоуловителей могут выполнять функции дождеприемных, дренажных или ревизионных колодцев. Все оборудование поставляется с заглушками, которые необходимо удалять перед монтажом.
Промышленные пескоуловители
На крупных очистных сооружениях устанавливают вертикальные и горизонтальные устройства, если объем хозяйственно-бытовых вод превышает 300 м3/сутки. Крупные пескоуловители проектируют из двух секций — пока производится плановая очистка одной, вторая продолжает функционировать. Подобное оборудование обладает высокой прочностью и рассчитано на несколько десятков лет эксплуатации. Системы больших диаметров дополнительно комплектуются лестницами и колодцами для спуска на дно.
За пескоуловителем могут устанавливаться модули маслобензоотделителей и блоки угольной доочистки — такие системы, как правило, устанавливают на автомойках, крупных парковках и складах, а для их монтажа требуются профессиональный расчет и проектирование.
Виды
Есть несколько разновидностей пескоулавливающих изделий для систем канализации, которые различны друг от друга принципами эксплуатации и структурой конструкции.
Изделия вертикального типа
Выпускаются в виде вытянутого в длину цилиндра. Твердый осадок самостоятельно будет оседать на дно большого резервуара, а очищенная жидкость начнет вытекать через патрубок выхода. Используются они чаще всего на объектах промышленного вида. Этот тип конструкции является вторым по популярности применения в отечественных системах канализации.
Устройства с горизонтальным типом размещения
Горизонтальная разновидность для просеивания грунта в ливневке считается самым упрощенным вариантом, при этом сам процесс отсеивания производится очень тщательно. Конструкция устанавливается в горизонтальном положении и состоит из двух элементов. В первом из них сточная вода будет спокойно идти либо по прямой, либо по кругу. Во втором осуществляется отложение осадковых частиц. Это вид изделия, который применяется почти везде – при строительстве, в жилых домах.
Тангенциальное изделие
Это конструкция круглой формы, в которую потоки воды попадают по касательной. В резервуаре, который имеет такую же круглую конструкцию, жидкость быстро закручивается, а различные осадки и примеси, благодаря центробежной силе, начинают оседать на стенах камеры. Здесь они под тяжестью своего веса постепенно опускаются на дно. Эта разновидность уловителей песка и грязи особо не востребована в отечественных системах канализации, она куда популярнее в европейских странах и США. В нашей стране конструкция так и не завоевала своих потребителей из-за высокой цены, в сравнении с иными типами этого изделия.
Аэрируемый уловитель
Эту разновидность устройства необходимо все время обеспечивать потоками воздуха. Именно по этой причине его применяют крайне редко: для его эксплуатации придется покупать еще и насосы, а также вентиляторы и различного рода фильтры. Такие изделия часто можно встретить на пищевых фабриках, где идущая в сток жидкость имеет высокую степень содержания жира. Внутри конструкции находится аэратор, что и насыщает воду кислородом. Это гарантирует более качественное трение частиц песка между собой и их более эффективное очищение. Ливневые воды также намного лучше будут очищены от жира и его составляющих, которые будут идти на дно за более твердым мусором.
Пескоуловитель для внутреннего типа системы канализации позволит не допустить появления засоров в тех местах, где поворачивают канализационные трубы. Это изделие будет крайне актуально в квартирах, которые имеют усложненную систему канализации, и в тех домах, где кухня расположена на первом этаже.
Одним из самых вероятных вариантов преодоления этой проблемы может стать монтаж уловителя прямо под кухонной мойкой. Производить его очищение нужно будет хотя бы 1 раз в 7 дней, но это намного проще, чем выводить потом засоры из самих труб.
Если говорить о материалах, то пескоуловители обычно выпускаются в трех вариантах.
- Конструкция из бетона. Имеет отменные эксплуатационные характеристики: стоит недорого, долго прослужит, хорошая работоспособность. Однако есть у таких изделий и негативные черты: они много весят и в них часто образовываются трещины, не подлежащие ремонту.
- Пластиковое устройство. Производители пескоуловителей начали использовать пластик не так давно. Повышенная устойчивость к погодным изменениям, прочный корпус, небольшой вес, герметичность, простая установка подняли рейтинг пескоуловителя из пластика у отечественных потребителей.
- Полимербетонное изделие. Эта конструкция переняла все позитивные черты от конструкций из бетона и пластика. Весьма прочное и компактное изделие, а быстрая установка превращает полимербетонный уловитель в лидирующее по продажам устройство. Но специалисты не рекомендуют осуществлять его установку своими силами. Нужно хорошо знать все характерные черты данной конструкции, поэтому лучше всего доверить монтаж специалистам.
Что это за устройство?
Потоки дождя смывают с крыш и дорог большое количество песка и грязи. Эта взвесь, попадая через приемный колодец в систему канализации, оседая в трубах и резервуарах, способна быстро засорить и вывести из строя сооружения очистки сточных вод.
Удаление песка и ила из очистных установок – дорогостоящее мероприятие.
Применение песколовок – подготовительный этап для дальнейшей тщательной обработки стоков.
В основе действия устройств – гравитация, используемая для осаждения тяжелых минеральных примесей при замедлении скорости водной струи. Песок тяжелее воды, поэтому при перемещении водного потока песчинки устремляются вниз – под действием силы тяжести со скоростью, пропорциональной крупности и плотности частиц.
Конструкции задерживают минеральные частицы размером > 0,25 мм (гидравлическая крупность 18–24 мм/с). Масса примесей с такими параметрами составляет около 65-70 % от всего объема подобного мусора. Применение песколовок целесообразно при расходе стоков > 100 м3/сут.
Материал корпуса может быть различным, но лучшими показателями обладают емкости из стеклопластика, устойчивые к коррозии, простые в транспортировке и монтаже и выдерживающие значительные нагрузки. Часто песколовки оборудованы механизмами для перемещения осадка в бункер и на участок обезвоживания – гидроэлеваторами и насосами.

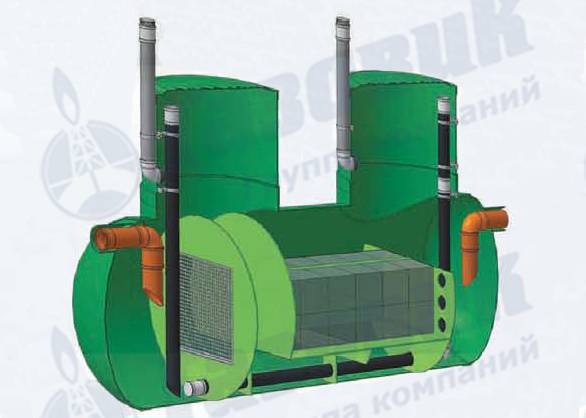

Однокамерная песколовка – резервуар с колодцем обслуживания и лестницей. Это самое распространенное устройство, работающее с максимальной эффективностью при концентрации примесей до 2 000 мг/л. Поток СВ поступает в верхнюю часть емкости и сдерживается перегородкой, замедляя течение.
Накопившийся песок затем механически удаляется во время регламентного обслуживания.
Ливневые производственные или городские стоки содержат, в том числе, нерастворенные фракции нефтепродуктов. В таких случаях применяются двухкамерные аппараты – с резервуаром, разделенным перегородкой с переливным устройством.
В одном блоке осаждается песок, в другом концентрируются всплывающие нефтепродукты. Двухкамерные песколовки оборудуются двумя колодцами обслуживания – для удаления песка и нефтепродуктов. Объем емкости рассчитывается по объему стоков и периоду отстаивания раствора.
Песколовки могут использоваться в сочетании с другими очистными установками или отдельно, как самостоятельное оборудование. Эксплуатация пескоуловителей заключается в постоянном контроле уровня осадка и воды.
Нужны ли локальные очистные сооружения для ливневой канализации?
Сначала кажется, что особенно тщательно очищать ливневую канализацию от отходов в дождевой, талой воде нет надобности, так как угроза для работы канализационной системы и для экологии минимальна.
Но на самом деле это заблуждение.
Потоки забирают с собой огромное количество органических веществ, грязи и пыли. Если нет нужной системы фильтрации, трубы ливневки могут очень быстро выйти из строя (например, покроются слоем ила). Не допустить этого помогут пескоуловители, а проще говоря, механические фильтры.
Все производственные отходы в виде масел, других нефтепродуктов с промышленных зон и дорог неизбежно попадают в ливневые канализации в виде оседающих частиц.
Таким образом, они нуждаются в обязательной очистке. Для этого существуют так называемые маслобензоотделители.
Для окружающей среды и человека могут быть очень опасными содержащиеся в ливневой воде различные химикаты (сельскохозяйственные, например) и другие вещества.
В таком вопросе правильным будет использование химической доочистки стоков при помощи специальных реагентов и устройств.
Но есть и некоторые исключения. Это ливневые стоки загородных частных участков, где нет такого серьезного производства, которое бы сильно загрязняло почву.
Но многие жители загородных домов из соображений собственной безопасности все-таки оснащают свои участки системами очистки ливневок. Очищенная с помощью таких устройств вода может быть использована в различных целях, например, для полива растений и других технических надобностей.
Пескоуловители
Песколовка, которую также называют пескоотделителем и пескоуловителем, — это стандартный элемент большинства канализационных очистных сооружений. Как видно уже по названию, главная его задача — очищение от механических включений, и для этого используется сила гравитации и принципы движения вод. Чаще всего устройство используют для поверхностных ливневых стоков.
Надо отметить, что помимо первичной очистки песколовка выполняет ещё одну важную функцию — защищает всё оборудование от засорения, преждевременного износа и выхода из строя.
Конструкция пескоотделителя
Песколовка ставится как первичное звено всей системы очистки и устанавливается в её начале. Поскольку это резервуар большого объёма, скорость движения стоков падает, и начинается фильтрация.
Механические включения под действием гравитации опускаются на дно. Для более эффективной очистки в пескоотделитель устанавливают тонкослойные модули.
Таким образом, пескоуловитель состоит из:
- двух патрубков для ввода и вывода стоков;
- корпуса, из армированного стеклопластика;
- тонкослойного модуля (не входит в базовую комплектацию пескоуловителя).
Виды пескоотделителей
Существуют горизонтальные и вертикальные устройства, первые являются более функциональными и обладают более высокой степенью очистки. Вертикальные пескоуловители применяются при небольшом количестве стоков или при малой концентрации взвешенных веществ в загрязнённой воде.
Устройства различаются также по материалу, из которого изготовлен корпус. Традиционно применяются бетонные, но они не лишены недостатков: большой вес, склонность к растрескиванию. Поэтому всё более популярными становятся стеклопластиковые изделия — изготовленные из стеклопластика, прочного и долговечного современного материала.
Преимущества стеклопластиковых пескоуловителей:
- Абсолютная герметичность стенок.
- Простота монтажа и демонтажа.
- Морозоустойчивость.
- Прочность.
- Высокая функциональность.
- Простота обслуживания.
Технические характеристики пескоотделителей КТРу ПО (Справочно)
| Производи-тельность, л/с | Диаметр D, мм | Длина L, мм | Высота подв. патр. A, мм | Высота отв. патр. В, мм | Диаметр подв/отв патр.** N, мм | Кол-во колодцев обслужи-вания* | Вес изделия, кг |
| 6 | 1600 | 3000 | 1400 | 1350 | 160 | 1 | 310 |
| 10 | 1600 | 5000 | 1400 | 1350 | 160 | 1 | 510 |
| 15 | 1800 | 5800 | 1550 | 1500 | 200 | 1 | 740 |
| 20 | 2000 | 6200 | 1750 | 1700 | 200 | 1 | 974 |
| 25 | 2000 | 7600 | 1700 | 1630 | 250 | 1 | 1190 |
| 30 | 2400 | 6100 | 2100 | 2030 | 250 | 1 | 1820 |
| 40 | 2400 | 7800 | 2050 | 1980 | 315 | 1 | 1910 |
| 50 | 2400 | 9700 | 2050 | 1980 | 315 | 1 | 2300 |
| 60 | 2400 | 13300 | 2050 | 1980 | 315 | 1 | 2820 |
| 70 | 3000 | 10000 | 2650 | 2580 | 315 | 1 | 3530 |
| 80 | 3000 | 11300 | 2550 | 2480 | 400 | 1 | 3980 |
| 90 | 3000 | 12700 | 2550 | 2480 | 400 | 1 | 4400 |
| 100 | 3000 | 13000 | 2550 | 2480 | 400 | 1 | 4840 |
| 120 | 3600 | 11900 | 3150 | 3050 | 400 | 1 | 6500 |
| 150 | 3600 | 14800 | 3150 | 3050 | 400 | 1 | 8200 |
Наше предложение
Вы можете заказать у нас песколовку, которая подойдёт под Ваши цели. Для этого Вам нужно связаться с нашими специалистами.
Цена на пескоуловитель для ливневой канализации рассчитывается индивидуально, исходя из необходимых Вам характеристик
Обратите внимание, что, сотрудничая с нами, Вы обращаетесь к производителю, поэтому стоимость будет ниже, чем в случае работы с посредниками
Мы проведём услуги по монтажу устройства и окажем все необходимые дополнительные услуги, в частности, справимся с установкой полной канализационной или дренажной системы и её пуско-наладке.
