Требования и порядок установки переносных заземлений

Установка и снятие переносного заземления

При ознакомлении с порядком наложения и снятия заземлений на подлежащих ремонту цепях важно обратить внимание на следующие моменты:

1. Установка переносных заземлений на токоведущие части производится непосредственно после того, как они проверены на отсутствие опасного напряжения.
2. ПЗ сначала одним концом присоединяются к заземляющему устройству и только после этого их ответные части фиксируются на токоведущих шинах самонесущего изолированного провода СИП.
3. Перед этим рекомендуется повторно убедиться в отсутствии напряжения, проверяемого специальным индикатором.
4. Снимается такое заземление в строго обратной последовательности.
5. Сначала необходимо отсоединить струбцины с токоведущих частей, а затем можно ослабить и снять ответные концы с самого устройства заземления.
6. Помимо соблюдения правила, касающегося того, в какой в последовательности выполнять установку ПЗ, следует помнить, что производить это действие допускается только в диэлектрических перчатках.

Установка ПЗ на шины трансформатора с помощью изолирующей штанги

Зажимы переносных заземлений закрепляются посредством той же штанги, а при ее отсутствии – вручную (в надетых на руки диэлектрических перчатках). Согласно требованиям ПУЭ использование для ПЗ проводников и шин, не предназначенных для этих целей, не допускается. Принятый порядок установки заземления строго регламентирован и никогда не должен нарушаться. Всякое отклонение от него может привести к поражению работающих на линии людей высоким потенциалом.

Рукава

Вид технического оснащения любого автомобиля, который выезжает в зону ЧС. Сегодня используют три типа рукавов:

Всасывающие

Используются для забора воды из водоисточника для дальнейшего пожаротушения. Стандартно длина рукавов, которыми комплектуются ПА – 4 метра. При транспортировке их располагают в пенале на крыше АЦ. Некоторые автомобили имеют отделение на уровне насосного отсека.

Напорно-всасывающие

Используют для забора воды и ее последующей транспортировки из водоисточника или гидранта с использованием насоса. Их отличительной особенностью является металлический проволочный каркас, покрытый текстильным кожухом. Пеналы для хранения и транспортировки таких рукавов расположены на надстройке ПА. Конструкция этих отсеков предусматривает естественную просушку оборудования во время возвращения техники на базу. Напорно-всасывающие рукава предназначены для подачи пенообразователя, масла и других специальных жидкостей.

Напорные

Наиболее распространенный вид рукавов, которыми комплектуются автоцистерны, пожарные поезда, корабли, краны. Предназначены для подачи огнетушащих веществ под избыточным давлением. В АЦ напорные рукава транспортируются в одинарной или двойной скатке. Также возможно использование специальной катушки.

Конструктивные особенности

Переносные заземления подразделяются по напряжению:

• до 1000 вольт (1 кВ);
• от 1кВ до 10 кВ;
• от 35 до 110 кВ.

по количеству заземляемых фаз:

Вариант на одну фазу применяется в электрических установках с напряжением не менее 110 кВ, где удаление между разными фазами максимальны, а проводники имеют увеличенные показатели длины и веса.

Переносные заземления до 1000 В, так же как и заземляющие устройства на более высокие напряжения состоит из зажимов (струбцины). Как правило их четыре, три на фазы и один на заземление, соединенных между собой гибким медным проводником. Приводы зажимов изготовлены из диэлектрического материала.

Переносное заземление до 1000В поставляется с проводами сечением 16 мм2,  а 110 кВ сечением не менее 50 мм2. Типы переносных заземлений с учетом областей применения:

• ВЛ – нужны для проведения ремонта на отключенных зонах линий воздушных электрических передач, это маркировки ПЗТ и ЗПЛ;
• РУ – применяются при ремонте электрического оборудования распределительных установок подстанций, в целях заземления РУ устанавливают на ПЗРУ, ЗПП;
• ЗПМ – машинные устройства, незаменимы на пожарных автомобилях, станциях газозаправки;
• УЗП – для контактных железнодорожных сетей.

Маркировка переносных ПЗ состоит из первых букв — назначение переносного заземления, следующая цифра — максимальное напряжение работы ПЗ, следующая цыфра — количество фаз, и цифра в скобках — сечение провода заземления. Примеры маркировки ПЗ:

• тип заземления (ЗПЛ – заземление переносное линейное, КШЗ – комплект штанг заземления, ПЗТ – переносное заземление для грозозащитного троса, УНП – устройство наброса на провода);
• рабочее напряжение номинальное в кВ (ЗПЛ-1, ЗПЛ-10, ЗПЛ-35, ЗПЛ-110, ЗПЛ-220 и т.д.);
• количество изолирующих штанг, по количеству фаз 1 или 3 (ЗПЛ-35-3, ЗПЛ-10-1 и т.д.);
• сечение заземляющего провода в мм² (16, 25, 35, 50, 70, 95, 120 мм²).

Маркировка переносных заземлений для воздушных линий (ВЛ):

• ЗПЛ-1 (16 мм2) — ПЗ для ВЛ напряжением до 1 кВ (с проводом 16 мм²);
• ЗПЛ-10 (35 мм2) — ПЗ для ВЛ напряжением 1-10 кВ (с проводом 35 мм²);
• ЗПЛ-10-3 (25 мм2) — ПЗ для ВЛ напряжением 1-10 кВ с 3-мя штангами, (с проводом 25 мм²);
• ЗПЛ-110-1 (50 мм2) — ПЗ для ВЛ напряжением от 35 до 110 кВ с одной штангой (с проводом 50 мм²);
• ЗПЛ-220-3 (25 мм2) – ПЗ для ВЛ напряжением от 110 до 220 кВ с 3-мя штангами (с проводом 25 мм²);
• ПЗТ 330-500 (120 мм²) – переносное заземление для грозозащитного троса напряжением 330-500 кВ (с проводом 120 мм²);
• УНП-10ВЛ Б «Бумеранг» — устройство наброса на провода напряжением 0,4-10 кВ (с проводом 25 мм²);
• КШЗ-10 – комплект штанг для заземления проводов ВЛ напряжением 6-10 кВ.

Маркировка переносных заземлений для распределительных устройств (РУ):

• ПЗРУ-1М (16 мм²) – ПЗ для распределительных устройств, U до 1 кВ, (с проводом 16 мм²);
• ПЗРУ-1 (25 мм²) — ПЗ для распределительных устройств U до 1 кВ (с проводом 25 мм²);
• ПЗРУ-2 (25 мм²) – ПЗ для распределительных устройств, U до 1 кВ, (с проводом 25 мм²);
• ЗПП-15-3 (25 мм²) – ПЗ для распределительных устройств U 1-15 кВ с тремя штангами (с проводом 25 мм²);
• ЗПП-220 (35 мм²) – ПЗ для распределительных устройств U до 220 кВ (с проводом 35 мм²);
• ЗПМ-1М – ПЗ машинное, U до 1,0 кВ (с проводом 25 мм², длина 8 м);
• ЗПС-1М – ПЗ для пожарных стволов, U до 1 кВ (с проводом 25 мм², длина 10 м).

Как правильно установить переносное заземление

   Запрещается пользоваться для заземления какими-либо проводниками, не предназначенными для этой цели, а также производить присоединение заземлений путем их скрутки. Переносные заземления устанавливаются на токоведущих частях со всех сторон, откуда может быть подано напряжение на отключенный для производства работ участок. Если участок, на котором производятся работы, делится коммутационным аппаратом (выключателем, разъединителем) на части или в процессе работы нарушает целость токоведущих частей участка (снимается часть проводов и т. п.), то при опасности появления наведенного напряжения от соседних линий на каждом отдельном участке должно быть поставлено заземление.

   Установка заземления производится изолирующей штангой, составляющей одно целое с заземлением или применяемой для поочередного оперирования с зажимами всех фаз. Сначала заземляющий проводник присоединяется к заземляющей проводке или к заземленной конструкции. Затем после проверки отсутствия напряжения на токоведущих частях указателем напряжения с помощью штанги зажимы заземления поочередно накладываются на токоведущие части всех фаз. Если штанга не приспособлена для закрепления зажимов, закрепление может быть выполнено вручную в диэлектрических перчатках.

   При установке заземлений в распределительных устройствах операции следует производить с пола или земли, или с лестницы, не поднимаясь на еще не заземленное оборудование. Если с земли или лестницы в открытом распределительном устройстве невозможно установить и закрепить заземления на шинах, то подниматься для этой цели на оборудование (трансформатор, выключатель) можно только после полной проверки отсутствия напряжения на всех вводах. Подниматься на конструкцию разъединителя 35 кВ и выше, находящегося с одной стороны под напряжением, недопустимо ни при каких обстоятельствах. Потому что лицо, устанавливающее заземление, может оказаться в опасной близости к токоведущим частям, остающимся под напряжением. При таких операциях имели место поражения током. Необходимо учитывать, что наведенное напряжение отсутствует на токоведущей части только тогда, когда к ней присоединено заземление. Поэтому даже после снятия заряда с токоведущей части или после снятия заземления недопустимо касаться незаземленных токоведущих частей без защитных средств. Все операции по установке и снятию переносных заземлений производятся с применением диэлектрических перчаток.

Что это такое, и почему его называют временным (переносным)

Оборудование относится к типу защитных устройств, обеспечивающих безопасную работу в подключенных электроустановках. Кроме того, переносное заземление может (а точнее — должно) применяться при выполнении работ в полевых условиях: на временных объектах, которые штатного соединения с «землей» не имеют. Например, при проведении сварочных работ на территории, где нет энергоснабжения, и площадка не оборудована в соответствие с Правилами устройства электроустановок. В этом случае заземляется и генерирующее и рабочее оборудование.

Комплект временного заземления представляет собой набор гибких медных проводников (кабель без изоляции). На концах проводников расположены зажимы с постоянной фиксацией: типа струбцин.

Как правило, проводники соединены в три связанные линии (для трехфазного оборудования). При замыкании фаз между собой, повышается вероятность срабатывания защиты, если на линию случайно будет подано напряжение. Струбцины, которые подключаются к питающим контактам, оборудуются изолирующими штангами (при работе с напряжением свыше 1000 вольт). Если во время подключения, шина окажется под напряжением, поражение электротоком не произойдет.

Существуют комплекты и для однофазных электроустановок, состоящие из одного проводника с зажимами на концах.

Установка переносного заземления предусмотрена в случаях, когда выведенный в ремонт участок полностью отключается от каких-либо кабельных линий, включая «земляную» шину. При случайной подаче напряжения (а во время ремонта — это вполне возможно), устройство обеспечит короткое замыкание на физическую землю, и приведет к срабатыванию защитного автомата.

Еще одна функция переносного заземления — защита от наведенного напряжения. После обесточивания электроустановки, на питающем кабеле могут возникнуть наведенные токи, от проложенных рядом силовых линий. В обычном состоянии, этому препятствует рабочая «земля».

Обзор марок кабеля для заземления

Марка кабеля заземления выбирается в зависимости от типа заземления: стационарное или нестационарное. К стационарному, установленному постоянно заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире, неподвижное электрооборудование и т.д. При стационарном заземлении допустимо использовать медные трехжильные провода ВВГ , NYM , имеющие заземляющую желто-зеленую жилу. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции изоляции заземляющей жилы, в качестве которой идет средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или ремонте линии.

ПВ6-3

При нестационарном (переносном) заземлении лучше использовать гибкие провода для заземления типа , МГКзВ, ПВ-3. Переносные заземления необходимы для защиты во время работы на отключенных участках электрических сетей для предотвращения случайной подачи напряжения на линию или возникновения наведенного напряжения. Кабели для заземления переносного типа обладают повышенной гибкостью и дольше служат.

Купить кабель для заземления

Конструктивно кабели для заземления и представляют собой многопроволочные медные жил, изолированные прозрачным ПВХ пластикатом.

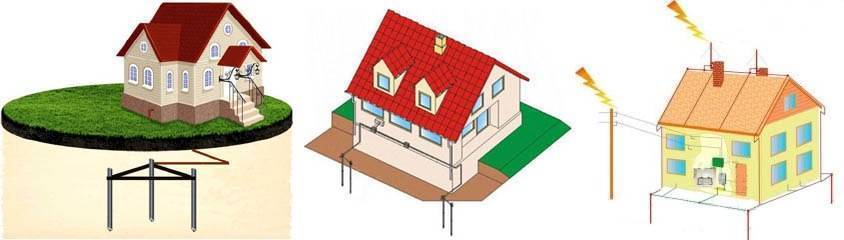

Правильно обустроенная система заземления частного дома – это гарантия безопасности как самого строения и всего, что в нем находится, так и его жильцов. Создание контура заземления – вполне простая работа. Справиться с ее выполнением можно самостоятельно.

Существует защитное и рабочее заземление. Главное предназначение защитного заземления – обеспечение надежной защиты жильцов от поражения электротоком, а электрической техники – от поломки при разного рода сбоях в сети. Если система включает в себя молниеотвод, наличие которого крайне желательно в частных домовладениях, заземление будет защищать и от поражения молнией.

Рабочее же заземление отвечает преимущественно за защиту электроприборов от поломки при разного рода чрезвычайных ситуациях. В частном строительстве оно активируется исключительно при возникновении сбоев.

Для большинства предметов домашней бытовой техники и электроники достаточно обыкновенного заземления посредством современной евророзетки. Однако кое-что рекомендуется заземлять «наглухо», а именно:

• стиральную машинку. Такая техника имеет серьезную электрическую емкость. В условиях повышенной влажности машинка может относительно безопасно, но все равно неприятно «щипаться»;
• микроволновку. Главным рабочим органом микроволновых печей являются высокомощные магнетроны. Если в розетке произойдет сбой, микроволновка начнет «сифонить» на крайне неблагоприятном для человека уровне. Задние панели многих СВЧ печек оснащаются специальной клеммой для отдельного заземлителя;
• электрические духовки, индукционные плиты (современные встраиваемые варочные поверхности). Особенности конструкции этих изделий таковы, что вероятность пробоя остается на довольно высоком уровне, поэтому отдельное заземление лишним определенно не будет;
• персональный компьютер. Попытки производителей сделать компьютерные блоки питания максимально компактными привели к тому, что уровень нормальной рабочей утечки упомянутых агрегатов находится на уровне стильной машины, а то и выше. Подобные воздействия крайне негативно отражаются на производительнос ти и состоянии элементов компьютера. Подключить глухое заземление можно к любому крепежному винту на задней части системного блока.

Составляющие переносного заземления

В составе комплекта переносного заземления имеется три главных элемента:

• токопроводящий элемент;
• контакт;
• изолирующий слой или сразу несколько изоляторов.

Согласно особенностям конструкции, переносные системы делятся на:

• бесштанговые;
• штанговые;
• штанговые с металлическими компонентами.

Бесштаноговые системы состоят из следующих частей:

• токопроводящего элемента (гибкого провода);
• контактного элемента (струбцины, зажимов фаз вместе с крепежом);
• изоляции, произведенной из гибкого поддерживающего и контролирующего фала.

Штанги изолирующие оперативные и штанги переносного заземления включают в себя:

• токопроводящий элемент (гибкий провод);
• контактные зажимы фаз, наконечники, струбцины;
• изоляцию, изготовленную из диэлектрика.

На картинке выше представлена схема штангового заземления, где цифрами обозначены ее элементы:

1. Зажимы фаз.
2. Штанги.
3. Провод закорачивающий.
4. Провод заземляющий.
5. Зажимы.

Конструктивными частями заземлительной системы со штанговыми компонентами из металла являются:

• токопроводящий элемент с металлическими компонентами (стыкуется с гибким проводом);
• зажим контактов, присоединенный к струбцине со звеном из металла;
• штанга-изолятор из диэлектрика, соединенная с токопроводящим элементом и фалами.

На рынке представлены устройства защиты с одной и тремя фазами. Трехфазные системы имеют один проводник заземления и выполняют закорачивающую и заземляющую функцию для трех фаз. Однофазная защита предназначена для защиты работников, занятых на электрических установках с напряжением выше 110 кВт. Такой подход обусловлен тем, что при наличии нескольких фаз между ними необходимо определенное расстояние, а это приводит к излишней громоздкости конструкции.

На картинке выше показано переносное заземление с наличием электродинамических ножей. Цифрами обозначены следующие его элементы:

1. Провод заземления.
2. Провод закорачивающий.
3. Зажимы.
4. Ножи.
5. Штанги-диэлектрики.

Обратите внимание! Одно из применений переносных систем — защита работников, занятых ремонтом воздушных линий и распределительных электроустановок

Заземление для пожарной техники

Пожарные автомобили защищаются переносными заземлительными системами, которые позволяют работать в условиях попадания на токопроводящие части оборудования водяных струй. В состав переносного заземления для пожарных машин входят:

• заземляющий проводник (подвергнутый опрессовке гибкий провод из меди в прозрачной оболочке);
• наконечники;
• струбцины.

Наконечники прикрепляются болтами к струбцине с одной стороны и к стволу пожарного автомобиля — с другой.

Заземление для воздушных линий

Чтобы предотвратить поражение током людей при электромонтажных работах на воздушных линиях, используются две разновидности однофазных и трехфазных заземлений:

1. Системы, оснащенные цельной штангой-изолятором. Такие приспособления ставят с монтажных вышек. Также для подъема наверх могут использоваться монтажные когти и лазы.
2. Заземлители переносного типа с составной штангой, содержащей токопроводящие металлические элементы. Использование таких устройств имеет место в случае ремонтных работ на высоковольтных линиях электропередачи, в тех случаях, когда работы проводятся с траверсов. Заземлители производятся в однофазной комплектации, поскольку удлиненная штанга в купе с металлическими деталями слишком много весит. А вот однофазные модификации удобны в работе, так как не вынуждают электромонтеров физически перегружаться.

Защита на распределительном оборудовании

При наведении напряжения от соседних цепочек или непроизвольно направленном напряжении на распределительные устройства возможно поражение током. В таких случаях применяются переносные заземлители, которые могут разниться в методах установки в распределительные устройства. Монтаж фазных струбцин осуществляется на наконечники в виде шаров или цилиндров, на токопроводящие шины, а также на участки местонахождения плавких предохранителей. По конструкции все виды устройств одинаковы, а место проведения монтажных работ выбирается исходя из поставленных задач и характеристик той или иной установки.

Принцип действия ЗУ

Ключевой принцип работы заземления заключен в том, чтобы снижать потенциал напряжения точки, которая соприкасается с токопроводящими частями, до того момента, пока это не станет безопасно для людей. Когда опасное напряжение попадает на поверхность оборудования, потенциал заземлителя, который находится ближе всего к нулю, должен быть перенесен в эту самую точку, что создает безопасные и комфортные условия для работы. По истечении времени автоматическое устройство, защищающее от утечек электричества, срабатывает. Линия питающего напряжения деактивируется, устраняя аварийную ситуацию.

Процесс изготовления заземляющих устройств требует соблюдения некоторых особых условий, которые обеспечат надежность и контакт частиц почвы с металлическими поверхностями. Повысить электропроводность можно, погрузив в грунт металлическую конструкцию заземления, а вокруг нее создать зону максимальной удельной проводимости. Добиться повышения этой проводимости можно непосредственным химическим воздействием на землю, например с помощью соли.

Все вышеперечисленные методы способны обеспечить надежное движение электричества в грунт по заземленному основанию защитных конструкций. Помимо того что обеспечивается преднамеренное слияние корпуса электрического оборудования с заземленным механизмом, представленный выше метод может быть использован в критических ситуациях замыкания фазы на почву.

Исходные данные для расчета заземления

Перед началом обустройства заземления расчет которого нужно провести, необходимо заранее определиться с такими исходными данными, как:

• Линейные размеры забиваемых в грунт стальных штырей.
• Расстояние между ними (шаг монтажа).
• Допустимая глубина погружения.
• Характеристики почвы в месте обустройства заземления.

При его определении важно помнить о том, что он сильно отличается от места к месту и в значительной степени зависит от климатической зоны, к которой относится регион. Помимо этих данный придется учесть конфигурацию и материал заготовок, из которых сваривается готовое сооружение (либо обычный стальной уголок, либо медная широкая полоска). Согласно ПУЭ минимальные размеры элементов для треугольной или линейной контурной конструкции должны быть:

Согласно ПУЭ минимальные размеры элементов для треугольной или линейной контурной конструкции должны быть:

• полоса – сечение 48 мм2;
• уголок 4х4 мм;
• круглый брусок – сечение 10 мм2;
• стальная труба диаметром 2,5 см со стенками толщиной не менее 3,5 мм.

В соответствие с этими требованиями ее выбирают не менее 2-2,5 метра. Расстояние между соседними точками погружения стержней должно быть кратным их длине. В зависимости от размеров и конфигурации площадки для обустройства ЗУ элементы конструкции устанавливаются либо в ряд, либо в виде правильного треугольника (иногда для этого выбирается квадратная форма). Используемые в этом случае методики расчета различных вариантов ЗУ ставят своей задачей получение данных по числу стержней и параметрам соединительной полосы (ее длины и сечения).

Что такое переносное заземление ЗЗП?

Основная цель переносного заземления ЗЗП заключается в создании надежной электрической связи между работающим и землей для устранения опасности поражения током при производстве работ в электрических системах.

Устройство переносного заземления ЗЗП состоит из нескольких компонентов, включая заземляющий штырь, провод из меди или алюминия, а также инструменты для монтажа и подключения

Важно отметить, что переносное заземление ЗЗП должно соответствовать требованиям электробезопасности, представленным нормативными документами

Переносное заземление ЗЗП применяется при проведении различных работ, связанных с возможностью возникновения напряжения или поражения электрическим током. К таким работам относятся:

1. Монтаж, демонтаж и обслуживание электрооборудования и электроустановок.
2. Выполнение сварочных работ.
3. Осуществление измерений и испытаний электрооборудования.
4. Устранение аварий и повреждений в электрических сетях.
5. Прочие работы, связанные с электрическими установками и оборудованием.

Важно отметить, что переносное заземление ЗЗП является неотъемлемой частью системы электробезопасности и обеспечивает безопасные условия для выполнения работ с электроустановками. Каждый работник, занимающийся электротехническими работами, должен знать, как использовать переносное заземление ЗЗП и соблюдать все соответствующие правила и нормативные требования

Периодичность проверки

Для проверки текущего состояния ЗУ согласно требованиям ПУЭ проводятся периодические испытания заземляющих контуров. Они позволяют убедиться в соответствии их параметров (сопротивления стеканию тока, в частности) установленным нормативам.

В ПУЭ также оговаривается, что периодичность проверки (испытаний) действующих систем зависит от класса самого проводимого обследования. Так, визуальные осмотры заземляющих конструкций должны проводиться не реже одного раз в полгода. Если та же процедура сопровождается выборочным вскрытием почвы в вызывающих подозрения местах – проверки проводятся не реже раза в 12 лет. Нормы и сроки проверок для различных конструкций заземляющих устройств могут несколько отличаться от рассмотренных показателей (смотрите монографию Р. Н. Карякина под тем же названием).

В заключение отметим, что после ознакомления с предложенным материалом заинтересованный пользователь сможет четко представить себе, для чего нужно заземление и как оно обустраивается. Знание всех тонкостей этого вопроса поможет ему уберечь себя и своих близких от опасности поражения электрическим током. Кроме того, умение разбираться в них обеспечит сохранность эксплуатируемого на объекте электрооборудования.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла38Не помогла6

Комплектация

Такие приспособления подразделяются на простые (для заземления одной фазы) и более сложные, для 3ф линий. По сути, это комплекты, которые включают в себя несколько самостоятельных устройств.

Провода

Используются только толстые жилы из меди, обязательно гибкие, с сечением (в мм2) не ниже минимально допустимого. Для установок до 1 000 В – 16, свыше 1 кВ – 25. Допускается наличие на проводах прозрачной оплетки, которая одновременно предохраняет жилы от истирания (механического повреждения) и позволяет визуально контролировать их состояние.

Зажимные устройства

По сути, это мини-струбцины, которыми производится соединение заземляющих проводов приспособления с токонесущими жилами (шинами). Каждый из зажимов, как правило, имеет специальное «ушко», что позволяет устанавливать их по месту с помощью удлинительной штанги, то есть на некотором расстоянии от работника.

Для работы на ЛЭП используются несколько иные приспособления. Они отличаются тем, что их зажимы – пружинные, а ручки довольно длинные (вытяжные). Например, ПЗРУ-1М, ЗПЛ-10, ЗПП-500.

Это всего лишь общее устройство. Как уже отмечено, в продаже встречается несколько модификаций защитных приспособлений. Отличия могут быть в форме и размерах зажимов, длине ручек, материале их изоляции и по ряду других параметров. Выбор конкретной разновидности заземлителя зависит от специфики его дальнейшего применения – внутри здания или снаружи, для работ на высоте и так далее. А если вам нужен качественный домофон, то советуем вам домофон Hiwatch Hikvision, который уже зарекомендовал себя годами использования.

Что учесть – при самостоятельном изготовлении мобильного заземлителя сочленение проводов с зажимами делается или опрессовкой, или пайкой, но специальным (тугоплавким) припоем. То есть необходимо полностью исключить нарушение контакта от механического воздействия на провод, температурной деформации или по любой иной причине.

Бур

Он не всегда входит в комплект. Как правило, приспособления этой разновидности используются на выезде, при ведении работ на местности.

О том, как сделать заземление в квартире, читайте здесь.

Для воздушных линий электропередач

Относительно заземлений переносных для воздушных линий (ВЛ) нужно отметить следующее. Они состоят из специальных заземлителей и так называемых «спусков», соединяющих их с элементами временно обустраиваемого защитного контура. Функцию таких спусков для ж/б опор ЛЭП с рабочими напряжениями 6-10 кВ выполняют элементы напряженной арматуры стоек, которые напрямую соединены с заземлителем. В ситуациях, когда опоры закреплены фиксирующими оттяжками – их также допускается использовать в качестве заземляющих проводников (в дополнение к уже имеющимся отводам).

Известные виды переносных заземлений обеспечивают надежную защиту работающего на ЛЭП оперативного персонала. Однако это не означает отказ от принятия дополнительных защитных мер, которые предусматриваются положениями действующих нормативов (ПУЭ, в частности).

Заземление линий электропередач на столбах

Для повышения безопасности обслуживающего персонала при работе на опорах ВВ электропередач, а также с целью защиты установленной на столбах аппаратуры применяется специальный вид заземлений переносных для воздушных линий. Их конструкция выбирается в соответствии с требованиями ПУЭ, в которых величина переходного сопротивления заземленных элементов строго нормируется. На воздушных линиях электропередач с соединенной с землей нейтральной жилой и рабочими напряжениями более 0,4 кВ на железобетонных опорах также заземляется их арматура (включая крюки и штыри, удерживающие провода). Суммарное сопротивление временного заземляющего устройства в этом случае не должно быть более 50-ти Ом.

Установка переносного заземления на воздушной линии

При обустройстве заземлений переносных для воздушных линий с деревянными опорами для получения надежного контакта, как правило, используется болтовое соединение. При заземлении металлических и железобетонных опор указанное соединение допускается делать как на сварку, так и с использованием болтовых стяжек.

Применение переносных заземлений на высоковольтных линиях передач на 10 кВ (6кВ) считается обязательным. При этом временному заземлению подлежат:

• Входящие в конструкцию металлические и железобетонные опоры.
• Деревянные опорные столбы, на которых устанавливаются устройства защиты от грозы и молний.
• Силовые или местные измерительные трансформаторы.

Также не следует забывать о заземлении аварийных разъединителей, высоковольтных предохранителей или других элементов защиты используемой аппаратуры.

Заземления переносные

le class=»post-holder single-post»>

Назначение и конструкция

1. Заземления переносные предназначены для защиты работающих на отключенных токоведущих частях электроустановок от ошибочно поданного или наведенного напряжения при отсутствии стационарных заземляющих ножей.

Заземления должны соответствовать требованиям государственного стандарта.

2. Заземления состоят из проводов с зажимами для закрепления их на токоведущих частях и струбцинами для присоединения к заземляющим проводникам. Заземления могут иметь штанговую или бесштанговую конструкцию.

3. Провода заземлений должны быть гибкими, могут быть медными или алюминиевыми, неизолированными или заключенными в прозрачную защитную оболочку.

4. Сечения проводов заземлений должны удовлетворять требованиям термической стойкости при протекании токов трехфазного короткого замыкания, а в электрических сетях с глухозаземленной нейтралью — также при протекании токов однофазного короткого замыкания. Провода заземлений должны иметь сечение не менее 16 мм2в электроустановках до 1000 В и не менее 25 мм2в электроустановках выше 1000 В.

6. Конструкция зажимов для присоединения заземления к токоведущим частям должна допускать его наложение, закрепление и снятие с помощью специальной штанги.

Зажим для присоединения к заземляющему проводнику должен быть выполнен в виде струбцины или соответствовать конструкции специального зажима на этом проводнике.

7. Разборные и неразборные контактные соединения заземления должны быть выполнены методом опрессовки, сварки или болтами. Применение пайки для контактных соединений не допускается. Металлические детали зажимов заземления должны выполняться из коррозионностойкого материала или иметь защитное покрытие в соответствии с государственным стандартом.

8. В местах присоединения проводов к зажимам должны быть приняты меры для предотвращения излома жил.

9. Провода переносных заземлений, применяемых для снятия остаточного заряда при проведении испытаний, для заземления испытательной аппаратуры и испытуемого оборудования, должны быть медными сечением не менее 4 мм2, а применяемых для заземления изолированного от опор грозозащитного троса воздушных линий, а также передвижных установок (лабораторий, мастерских и т.п.) и грузоподъемных машин — медными сечением не менее10 мм2по условиям механической прочности.

10. На каждом заземлении, кроме перечисленных в п. 9, должны быть обозначены номинальное напряжение электроустановки, сечение проводов и инвентарный номер. Эти данные выбиваются на одном из зажимов или на бирке, закрепленной на заземлении.

Эксплуатационные испытания

11. В процессе эксплуатации механические испытания заземлений не проводят.

12. Электрические испытания изолирующих частей штанг переносных заземлений с металлическими звеньями и изолирующих гибких элементов проводят согласно таблице.

Правила эксплуатации

13. Места для присоединения заземлений должны иметь свободный и безопасный доступ. Переносные заземления для проводов ВЛ могут присоединяться к металлоконструкциям опоры, заземляющему спуску деревянной опоры или к специальному временному заземлителю (штырю, забитому в землю).

14. Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

15. В оперативной документации электроустановок должен проводиться учет всех установленных заземлений.

16. В процессе эксплуатации заземления осматривают не реже 1 раза в 3 месяца, а также непосредственно перед применением и после воздействия токов короткого замыкания. При обнаружении механических дефектов контактных соединений, обрыве более 5%проводников, их расплавлении заземления должны быть изъяты из эксплуатации.
