Требования к переносу и подключению газовых труб

Как выбрать тип газопровода

Типов индивидуального газопровода два: надземная и подземная трасса. В каждом варианте газопровод подключается своим способом, распределение газа по дому, помещениям и этажам проводится одинаково: необходимо только соблюдать требования и нормы снип. Стоимость работ зависит от выбранного подключения газа: подземные газовые трубы в частном доме нормативы монтажа которых описаны в вышеуказанных снип, укладывать намного дороже из-за больших объемов земляных работ – примерно на 50-60%. Однако это решение считается более надежным из-за следующих моментов:

1. Подземная трасса газа больше защищена от окружающей среды – температурных перепадов, влаги и ветра, а механически повредить такой трубопровод почти невозможно, что по совокупности условий делает срок эксплуатации труб газа намного больше, чем при наземной укладке.

Прокладка подземного газопровода

1. Достоинство наземного газопровода – низкая стоимость. Кроме того, состав грунта на участке газопровода может быть таким, что металл в земле начнет быстро ржаветь и разрушаться, чего не будет при прокладке труб на поверхности. И последнее преимущество: при большой протяженности труб газа их дешевле протянуть все-таки по воздуху, а не рыть для них траншеи, утеплять и защищать от агрессивных влияний.

Надземная транспортировка газа по трубам

Основные этапы проведения работ

Порядок проведения работ Для того, чтобы избежать неудобств во время работы, рекомендуется очень четко определить дату и время ремонта. Все это нужно согласовать с компанией поставщиком предварительно.

Так как все время, пока труба обрезается, газ должен быть перекрыт во всем стояке, необходимо предупредить всех жильцов об этом. Оповещением занимаются сотрудники коммунальных служб. Они же дадут объявление о восстановлении подачи газа.

Как только специалист прибудет в квартиру, он должен будет перекрыть газ, а также обеспечить должный уровень вентиляции в помещении.

Работы по обрезке газовых труб включают в себя следующие этапы:

• Непосредственное удаление лишнего куска трубы в соответствии с установленным планом.
• Установка заглушки на краю трубы.
• Выполнение сварки и подсоединение необходимых элементов (в случае необходимости).
• Установка запорной арматуры, предварительно нанеся на места соединения уплотняющую ленту.
• Проверка газопровода на отсутствие отверстий и микротрещин.

Так как газа в квартире нет, проверка целостности проводится при помощи мыльного раствора, который наносится на места соединений. Если будут появляться пузырьки, это сразу же станет сигналом для мастера.

После работы мастер обязательно должен составить специальный акт, в котором будут указаны все действия, которые он совершил с трубопроводом. Акт подписывается специалистом и собственником.

Штраф за перенос газовой трубы в квартире

Нередко происходит ситуация, когда возникает необходимость переместить газовый прибор в другое место. В результате требуется выполнить перенос трубы для газа в квартире. К подобной работе следует подходить со всей ответственностью и ею должны заниматься профессионалы, владеющие соответствующими навыками и знаниями.

Подобная услуга специалистов стоит недешево, но неправильные действия способны привести к весьма печальным последствиям.

Нужно сразу отметить, что перенос газовых труб в квартире состоит из двух больших и важных этапов:

• согласование перемещения газового оборудования в специальных службах;
• выполнение работ по перемещению газоснабжающей линии.

Инструкция о переносе газопровода

Для профессионалов выполнение переноса газового оборудования не является сверхсложной задачей, его осуществляют в следующей последовательности:

1. Пользуясь газовым краном, перекрывают подачу газа в помещение.
2. Затем газопровод продувают, чтобы удалить из него остатки газов.
3. В месте, где имеется соединение с газопроводом, отрезают ненужный отрезок трубы и получившееся отверстие заваривают (прочитайте: «Как можно обрезать газовую трубу – правила и рекомендации»).
4. В определенном месте сверлят отверстие и к газопроводу приваривают отвод, представляющий собой металлическую трубку и кран.
5. Потом монтируют отводку к газовому прибору путем нанесения резьбовых соединений.
6. Перед началом использования оборудования смонтированный газовый кран и трубу, имеющую сварные соединения, обязательно проверяют на отсутствие утечек.

Для подключения бытовых газовых агрегатов используют гибкий сильфонный шланг длиной не больше двух метров. Прежде, чем перенести газовую трубу в квартире, желательно подумать над тем, что возможно такой протяженности шланга будет достаточно и данное перемещение не потребуется.

Чтобы работать с газовыми трубопроводами, специалистам необходимо иметь допуск, они не реже раза в год проходят переаттестацию с целью подтверждения своей квалификации.

Подготовка к переносу труб

Прежде, чем приступить к переносу газовой трубы владельцу недвижимости следует обратиться в газоснабжающую организацию, по месту своего жительства с заявлением относительно желания внести изменения в систему газоснабжения квартиры. По указанному адресу придет технический специалист, чтобы произвести осмотр на предмет наличия условий для перемещения газового оборудования.

Если это возможно, представитель организации произведет нужные расчеты и составит смету расходов. Возможно, что возникнет необходимость в составлении нового техплана помещения, где проходит газовая труба, в котором перенос будет учтен. После внесения предоплаты за услуги, газовщики назначат день проведения работ.

Владельцу помещения необходимо убедиться в наличии сертификации у газовой компании — потребовать у ее сотрудников соответствующую документацию, которая должна предоставляться клиентам по их требованию.

Когда прибудут специалисты, чтобы перенести газовую трубу, следует проверить наличие у них удостоверений, которые подтвердят их квалификацию. Только тогда мастеров можно допускать в квартиру. После завершения процесса переноса газовики должны составить акт о проделанной работе и сделать в газовом паспорте соответствующую запись.

Положения СНиП об обустройстве газопроводов в квартире

Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.

При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.

Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.

Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.

Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.

Во сколько обойдется перенос газового котла

Смета проведения работ во многом зависит от оперативности решения проблемы. Если придерживаться установленных сроков и заблаговременно подать все заявления и заказать проект сумма затрат на оформление документации будет на 15-25% ниже чем при срочном оформлении. Стоимость работ зависит от состояния коммуникаций, длины трубопроводов, количества изгибов и сварных швов. Сумма, которую необходимо внести за проведение пусконаладочных работ и получения акта об установке оборудования зависит от места расположения квартиры, зачастую она отличается даже в пределах одного города.

Основные причины переноса

Размещение газового трубопровода в многоквартирных и индивидуальных домах предусматривают на этапе проектирования, выбирая для этого оптимальный вариант. Обычно газопроводный стояк проходит недалеко от окон с таким расчетом, чтобы обеспечить проветривание зоны рядом с газовой плитой. В то же время газовый отвод не должен располагаться на слишком большом удалении от водопровода – это приведет к неудобствам при установке кухонного гарнитура.

Из приведенной нормы следует, что гибкую подводку большей длины использовать запрещено и при превышении нормированного расстояния между отсекающим краном и газопотребляющей установкой его придется компенсировать удлинением стальной трубы.

Если собственнику необходимо перенести газовую трубу, чаще всего он делает это по следующим причинам:

• Установка нового взамен старого или дополнительного оборудования. Если в помещении устанавливается водонагревательная колонка (к примеру, в ванной комнате квартиры), для подачи газа придется протягивать трубу из кухни в другую комнату. Аналогичная ситуация может возникнуть и в индивидуальном коттедже при размещении новых или дополнительных приборов: газовых котла, варочных плит, колонок.
• Одна из распространенных причин переноса связана с нормативными требованиями, к примеру, если у потребителя ранее была установлена плита с одним входом, то при размещении отдельных варочной панели и духового шкафа каждому прибору понадобится своя подводка. Чтобы обеспечить два входа, придется менять конфигурацию трубы с врезанием подсоединительных фитингов и выполнением операций, равнозначных переносу.

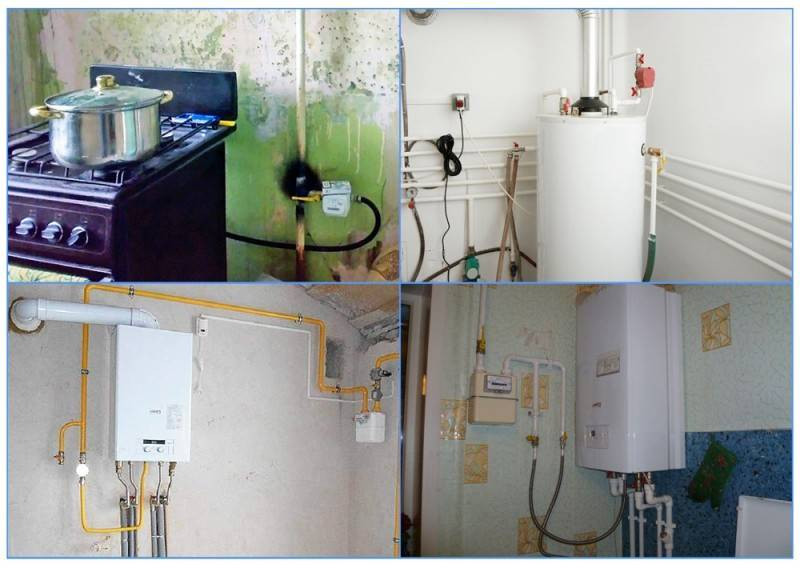

Рис. 2 Способы подключения газопотребляющего оборудования

• Перепланировка. Газовую плиту переносят, если по каким-либо причинам меняют план кухни, сносят или достраивают перегородки, увеличивают кухонную площадь за счет присоединения к ней балкона или лоджии. При реализации последнего варианта плиту иногда выносят на утепленный балкон, подводя к ней трубопровод (вариант не слишком приемлемый с точки зрения законности и норм безопасности).
• Перенос плиты. Иногда решения проектировщиков по размещению газопровода не всегда совпадают с видением собственников обустройства кухонного пространства, к примеру, они задумали сделать зону готовки посередине большой кухни. В этом случае газопроводные трубы приходится переносить или прятать для обеспечения удобной эстетичной подводки газа к варочной панели.
• Приобретение кухонного гарнитура со встроенным газовым оборудованием. Газопроводный стояк во всех городских квартирах рассчитан на подключение одной плиты в определенном месте, если хозяева приобретают встроенные в кухонную мебель приборы для готовки, с большой вероятностью стандартное положение отвода стояка к ним не подойдет – его придется переносить.
• Для повышения эстетичности внешнего вида. Газопроводные трубы из низкоуглеродистой стали, окрашенные светлой краской, которая со временем становится желтой, портят вид многих современных кухонь, где хозяева хотят добиться высокой декоративности. Если не удается спрятать газопровод в верхних шкафах кухонного гарнитура, рассматривают один из редких вариантов помещения труб в штробы (каналы) стен под легкосъемные декоративные панели.
• Смена месторасположения газового счетчика. Газовый счетчик – довольно объемный прибор, занимающий немало места на стене. Если он создает неудобства или слишком явно нарушает эстетичный внешний вид кухни, не представляется возможным поместить прибор в кухонном навесном шкафчике, рассматривают варианты его переноса в иное место (обычно вниз) вместе с трубной подводкой.

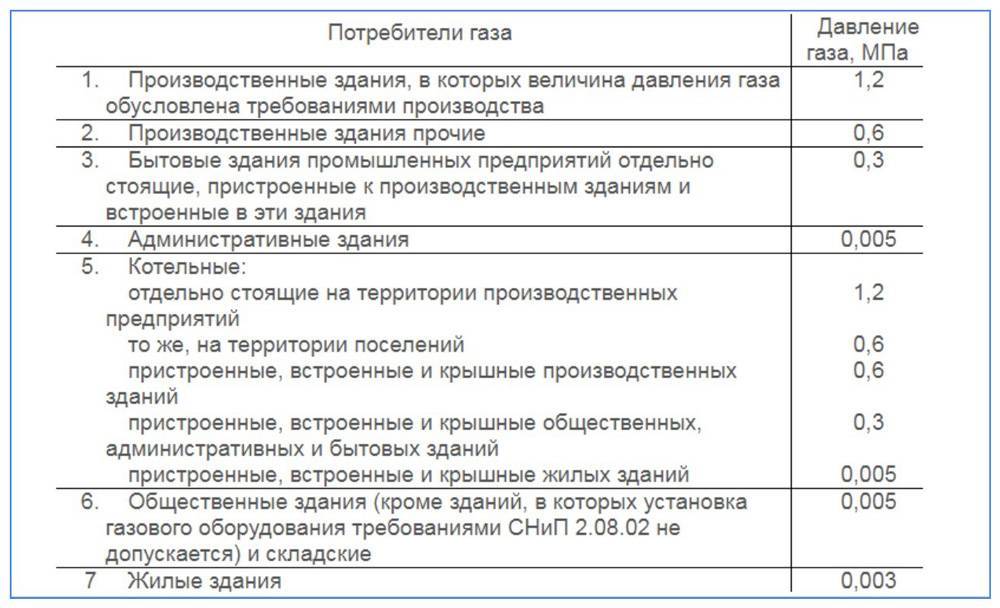

Рис. 3 Напорные характеристики газопроводов разного назначения по СНиП 2.04.08-87

Процедура документального оформления

Поскольку самостоятельный перенос газовой трубы в квартире или на участке грозит наказанием в виде штрафа, самое первое действие при желании выполнить изменения – получить соответствующее разрешение.

Пошаговое действие согласования проекта переноса:

1. Сбор необходимого пакета документов (паспорт, правоустанавливающие документы на квартиру, план перепланировки).
2. Визит в отделение газовой службы по месту прописки, подача заявления. В заявке указывается адрес и описываются детали самой просьбы.
3. Выезд специалиста для осмотра объекта. Это один из самых важных моментов, поскольку уже по результатам осмотра будет понятно, возможна ли реализация задуманного проекта. Часто планы меняются по причине несоответствия желаемых правок требованиям по безопасности.
4. Утверждение окончательной схемы переноса, составление сметы. Точную цену назвать нельзя, поскольку она индивидуальна по каждой заявке, зависит от объема и сложности работ.
5. При положительном решении службы, заявитель оплачивает услугу и обговаривает со специалистом время проведения работ.

Согласование проекта занимает в среднем 5 рабочих дней. Затягивание процесса может произойти по причине подачи неполного пакета документов, либо при необходимости внесения правок в схему. Если перенос нарушает нормы, газовая служба отказывает в изменении расположения труб отвода.

Требования по СНИП

Размещение газовых труб проводится в строгом соответствии определенным нормам и требованиям. Чтобы сократить период согласования, лучше заранее ознакомиться с этими моментами, изучив актуальную версию документа СНиП 2.04.08-87.

Варианты правильного переноса труб

Среди самых важных норм и правил установки газового оборудования, которые в обязательном порядке должны соблюдаться в жилых помещениях, стоит отметить:

1. Доступность к любому элементу системы подачи газа.
2. Минимальная высота потолка для установки газовой плиты – 2,2 метра. Также обязательно наличие форточки, либо открывающейся створки на вентиляционном канале.
3. Допустимое количество конфорок зависит от объема кухни (две на 8 м³, три на 12 м³ и четыре на 15 м³). Если кроме плиты планируется установка бойлера, к расчетному объему стоит добавлять еще 6 м³.
4. Запрещено устанавливать оборудование в ванной комнате, подвале, вблизи окна.
5. Оборудование рекомендуется устанавливать возле стены, выполненной или отделанной из негорючего материала. Расстояние от плиты до стены – 7 см, от емкостного бойлера – 10 см.
6. Проход перед плитой – не менее 1 метра.

Технология и этапы производимых операций

Работы по перемещению трубопроводов подачи газа не занимают много времени и трудовых ресурсов. Демонтаж и монтаж одной трубы укладывается в один час рабочего времени у бригады сварщиков и монтажников, состоящей из двух человек. Перенос газовой трубы на кухне одним рабочим категорически запрещен.

Подготовительные мероприятия

Владельцам квартиры, частного дома самостоятельно не рекомендуется изменять в своей газовой системе ничего, даже гибких шлангов. Перенос, наращивание, обрезку труб имеет право производить исключительно представитель газовой службы с соответствующим разрешением. Однако, лицам, пользующимся газовым оборудованием, не лишним будет знать некоторые положения и последовательность действий при операциях по переносу газовых труб.

Чаще всего специфическая бригада по перемещению состоит из двух человек. Оба специалиста обучены всем операциям, имеют удостоверение по работе с газовым оборудованием, профессионально осуществляют сварку, порезку металла. Мастера приступают к работам на объекте на протяжении одной календарной недели после согласования технической документации по перемещению трубопроводов.

На момент визита бригады уже известны точки демонтажа, удлинения, установки дополнительного газового оборудования. Доработке подвергаются газовые колонки, плиты, духовые шкафы, нагревательные элементы. Мастера в совершенстве ознакомлены с правилами выполнения монтажных операций. Согласно нормативам, вентили, блокирующие подачу газа, не рекомендуется срезать. Они являются обязательными компонентами газотранспортной системы.

Подготовительные мероприятия перед переносом газовой трубы

Кроме того, согласно правилам использования газа в качестве топлива, перемещая точки пролегания трубопровода, а также меняя газовый кран, специалист должен осуществить его монтаж таким образом, чтобы вентиль был расположен в зоне прямого доступа для пользователя. К установленному под столешницей вентилю необходим удобный доступ через дверцу шкафа с удаленной задней стенкой. Иногда доступ осуществляется через фрагмент столешницы, который открывается.

Пользуясь случаем, владельцем квартиры может быть установлен счетчик контроля газа. Можно также поменять все устаревшее кухонное оборудование. Об этих операциях следует заранее предупредить бригаду, которая совершает перенос газовой трубы на другое место. Подключая духовки, плиты, колонки, хозяин квартиры обязан заранее купить сильфонный шланг, подобранный по размеру.

Металлические трубопроводы приглашенные рабочие покупают самостоятельно. Стоимость трубопроводов входит в общую смету услуг, материалов и приборов. Хозяину необходимо очистить пространство кухни от мебели и громоздких предметов. Так специалисты быстрее и качественнее проведут весь комплекс монтажа на ваш газопровод. Вещи, которые не подлежат выносу, надо накрыть негорючими плотными материалами.

Разборка трубопровода

Вероятнее всего, когда будет осуществляться перемещение, понадобится вырезать отрезок старого трубопровода и нарастить на новый, только уже в обратную сторону. При этом специалист, используя специальные приспособления, вырезает ненужные элементы. Здесь огромную роль играет квалификация рабочего, у которого имеется допуск к перемещению газовых труб.

Электросварщики, газорезчики, слесари обучаются на специальных курсах, где их аттестуют профессиональные работники газового оборудования. После сдачи серьезных экзаменов им выдается специальный документ. Демонтировав отводку, ведущую от стояка к прибору, мастер оставляет отрезок трубопровода. На нем установлен вентиль перекрытия сжиженного газа.

Данный отрезок горизонтальной трубы ни в коем случае не меняется и не удаляется! Может быть только одна ситуация – авария с повреждением трубопровода. Если без полной замены нельзя обойтись – тогда она разрешается. Часто на практике жильцы верхних этажей многоквартирных домов просят отрезать длинный фрагмент трубопровода.

Этот элемент поднимается от низшей точки квартиры к высшей точке на высоту 1,8 м, потом изгибается на угол 180°. Запрещено укорачивать подобный трубопровод, устанавливая вентиль на оставшемся куске. Но решение для данной ситуации есть – необходимо переварить трубопровод, а вентиль поставить на высоте 75 см от пола под столешницей.

Газификация дома поэтапно

1. Начинают газифицировать дом с оформления соответствующих ТУ, которые выписываются региональным управлением газовой службы. Согласно закона, вам предоставят эту документацию в течение 10 рабочих дней, бесплатно, в порядке очередности;
2. Далее необходимо составить проект газифицируемых помещений и зданий, и эту работу следует оставить профессионалам – проектным бюро с соответствующей спецификой;
3. Получив на руки ТУ от службы газа, хозяин дома заключает с ней договор на составление проекта по газообеспечению;
4. Готовая проектная документация согласовывается с техническим отделом региональной службы газа, затем заключается договор на проведение трубопровода и газоснабжение дома.

Состав сооружений магистрального газопровода

Перенос или замена: этапы осуществления

Квалифицированный работник газовой службы должен осуществлять все последующие действия исключительно с соблюдением техники безопасности. Будь то обрезка газовой трубы в квартире или перенос газового крана в квартире – все это ни в коем случае нельзя осуществлять самостоятельно. Для того, чтобы убедиться, что представитель газовой службы выполняет все строго по требованиям, вы также должны быть осведомлены о последующих этапах, о возможных преградах, о грамотных действиях.

Подготовка к работе с трубами

Во избежание несчастных случаев или непредвиденных ситуаций, еще раз обговаривается план расположения труб. Перед приходом специалистов необходимо сразу расчистить территорию от ненужных предметов с целью ускорения процесса. Мебель и бытовую технику лучше прикрыть негорючим материалом, который способен защитить их от сварочных искр и других механических или химических повреждений.

Представители организации приносят с собой оборудование: трубы, инструменты, другие расходные материалы (если они включены в стоимость услуг). Лучше об этом узнать при заключении договора. Сразу уточните у специалиста о необходимости приобретения гибких шлангов. Они используются для подключения плиты.

ВАЖНО! Перед началом работ перекрывают доступ газа и продувают газопровод для выведения из него оставшегося содержимого

Демонтаж старой конструкции

В зависимости от стороны помещения, в которую вы хотите перенаправить конструкцию, мастера измеряют размеры всех проходов на кухне и рассчитывают необходимые величины новых труб. Это очень ответственная часть работы, которая требует не только теоретических знаний, но и практических

Поэтому при выборе работника особое внимание уделяйте наличию соответствующего удостоверения. Ведь оно выдается строго после прохождения специальных курсов

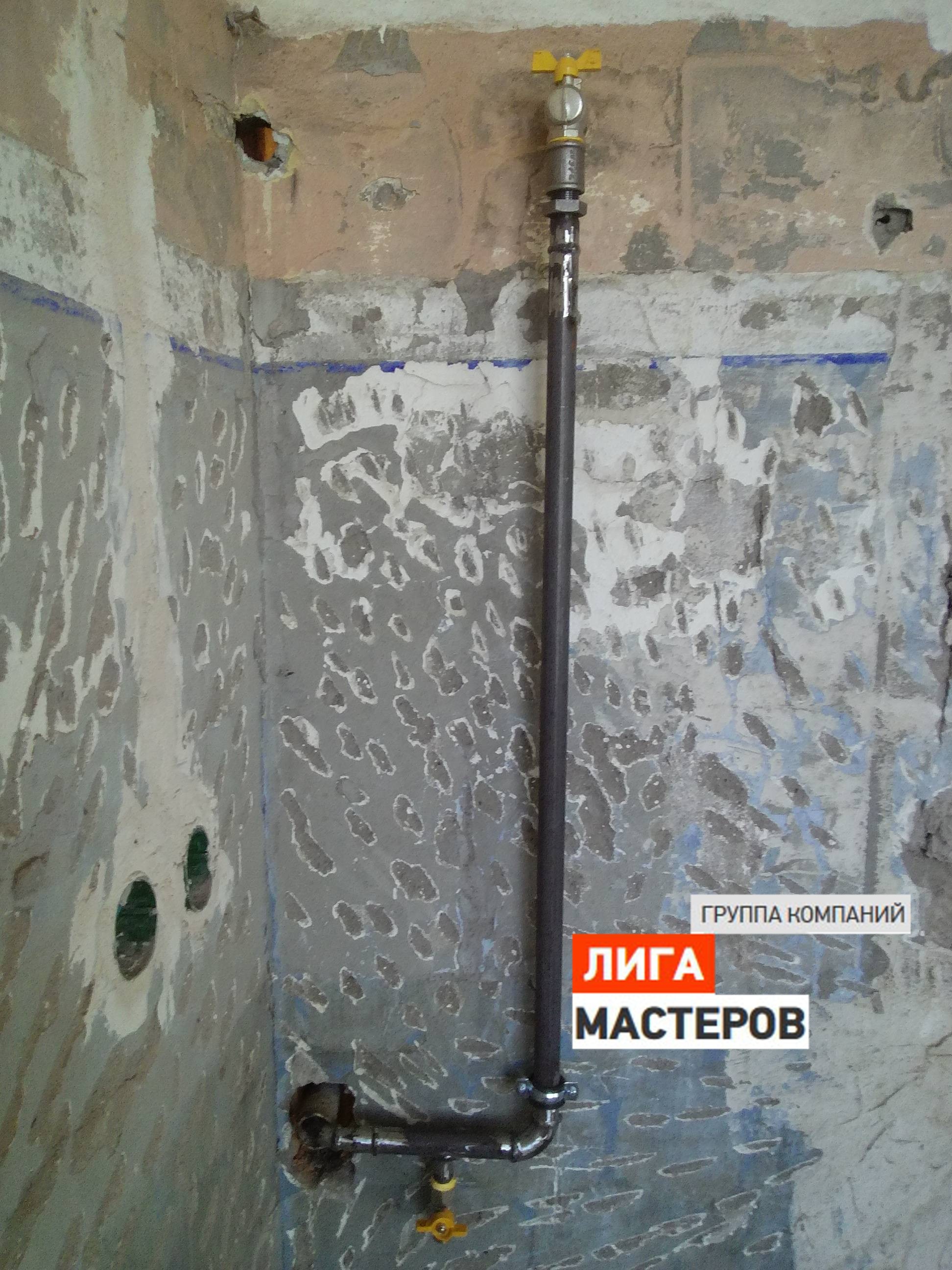

Демонтаж и монтаж состоят из следующих шагов:

• Ненужная часть газовой трубы обрезается, затем заваривают отверстие.
• В том месте, куда планируется подсоединить новую ветвь газовой трубы просверливается отверстие на стояке.
• К созданному отверстию приваривается новая труба, на конце которой устанавливается запорный кран.

• Далее к этой конструкции подсоединяется вход газового счетчика.
• Теперь можно подключить к газопроводу все необходимые бытовые предметы при помощи гибких шлангов.

Это одни из основных шагов, которые требует внимательности и точного расчета размера труб.

Варианты изменения разводки

Известно, что неровное расположение труб категорически запрещено. Их располагают параллельно к потолку или стенам. Поэтому варианты изменения разводки всегда заключают в себе возможность отводки от стояка вниз.

Основные требования, которые должны быть соблюдены при изменении направления:

• Все прикрывающие элементы не должны быть прочно закреплены;
• Через дверные или оконные проемы прокладывать газопровод категорически запрещено;
• Длина гибких шлангов не должна превышать 3 м;
• Переход труб через стены осуществляется при помощи гильз.

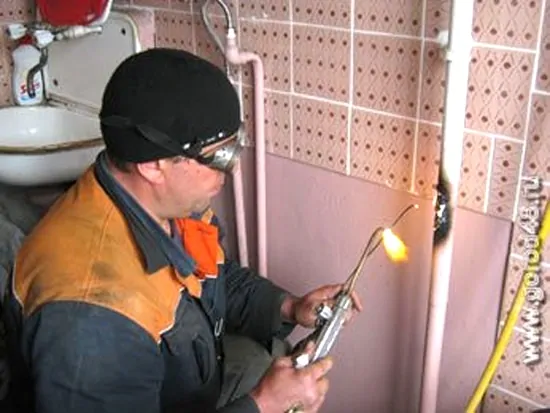

Сварка металлических труб

Крепление при помощи сварки – еще одно главное требование СНиП. Так как сварка носит в себе возможность нанесения вреда здоровью, работник обязан при работе пользоваться очками, перчатками и спецодеждой.

После того, как некоторые участки конструкции подверглись сварке, их можно обработать лакокрасочным водостойким покрытием. Это придаст им не только антикоррозионное свойство, но и эстетичный внешний вид. При этом цветовой оттенок краски вы можете выбрать в зависимости от общей отделки кухни.

Использование сильфонных шлангов

В современном мире стал возможен монтаж газовых труб при помощи гибкого перехода. Сильфонный шланг – прочный материал, которому свойственны уникальные свойства. А именно:

• Герметичность;
• Эластичность;
• Стойкость к химических/механическим повреждениям;
• Прочная структура.

Многие стали отдавать свое предпочтение именно сильфонным шлангам, но не стоит забывать, что СНиП контролирует длину использования подобного материала – не более 3-х метров.

Анализ трубопровода на утечки в задвижке, прокладке фланцевых соединений, футляре

Опасная штука и запуск в обновленные трубы газа не допускается до того, как визуально и экспериментально не станет видно, что этот шаг безопасен. Визуально специалист проверяет, что каждая нужная заглушка стоит на положенном месте, а плита, котел и колонка правильно подключены к системе. Помимо этого, газовый трубопровод перед пуском подвергается продувке, которая нужна для вытеснения из системы кислорода. Продувка проводиться одновременно с химическим анализом проб состава, выходящего из трубы.

Учтите, что сделать врезку в газовую трубу нужно так, чтобы потом хим. анализ показал наличие кислорода в составе менее одного процента. Газ выходя из системы должен сгорать равномерно и без проблем и выходить без толчков и хлопков. Занимаясь проверкой работоспособности системы знайте, что ни в коем случае продувка не проводиться внутрь помещения или в вентиляции. Перед запуском для проверки удостоверьтесь, что окна открыты и на всякий случай обеспечена нормальная вентиляция помещения. При проверочных работах придите на помощь мастеру и проследите за работой газовой системы и оборудования на первых минутах.

Требования безопасности

Перенос труб, входящих в систему газоснабжения в квартире (частном доме), производится с учетом требований, установленных СНиП 2.04.08-87. В соответствии с указанным документом:

• установка газовых плит допустима только в помещениях с высотой потолка более 2,2 м и оборудованных форточкой для периодического проветривания;
• стены, изготовленные из горючих материалов, в месте установки плиты необходимо дополнительно изолировать;

Изоляционный слой должен больше габаритов плиты минимум на 10 см с каждой из сторон и на 80 см сверху.

• плиту можно установить на расстоянии 7 см от стены. До противоположной стены в частном доме или квартире должно оставаться минимум 1 м;
• аналогичные требования предъявляются при монтаже дополнительного оборудования, работающего на газе, например, котла для отопительной системы;

Правила оборудования помещений для газового оборудования

• газовые трубы должны проходить на расстоянии 25 см от любого электрического кабеля, 50 см от электрощитка или розетки, 2 м от пола, 10 см от потолка, 80 см от дымоотводящего канала;
• арматура, включая приборы индивидуального учета, должна располагаться вне зоны повышенной опасности.

Места установки счетчиков, запорных кранов и иной арматуры

Все оборудование, входящее в систему газоснабжения в коммунальной квартире, обычной квартире или частном доме, должно располагаться в зоне видимости. Закрытие труб и иного оборудования коробами не допускается.
