Армирование перекрытия по профнастилу и бетону

Монтаж перекрытия по профлисту

Чтобы сооружение на профлистах прослужило вам как можно дольше, следует выполнять рекомендации перекрытия по профнастилу.

Монтажные работы следует начинать с подсчета материала и подробного чертежа

Во-первых, перед началом работы обязательно произведите расчет перекрытия. В процессе такого расчета особое значение имеют точнейшие (до миллиметра) размеры здания. Кроме того, следует учитывать нагрузки, которые будут созданы перекрытием по профлисту.

В качестве колонн по перекрытию выступают металлические трубы с круглым или квадратным сечением. А вот для балок используются двутавровые балки и швеллера из металла.

Профнастил для перекрытий нужно подбирать очень внимательно. В зависимости от его вида выбираются шаги укладок балок и их приемлемое сечение. Если проще, то меньший шаг требуется для металлопрофилей с большей высотой. А вообще, чтобы как можно точнее рассчитать межбалковый шаг, проконсультируйтесь с производителей профнастила или его представителем в своем городе.

Чтобы понять, как правильно делать расчеты, приведем конкретный пример. Допустим, укладочный шаг между балками равняется трем метрам. Вы приобрели профнастил с маркировкой ТП-75 и толщиной листа 0.9 мм. Чтобы определить нужную длину профнастила, следует учесть его опору на три балки (а не на две, как принято). Это будет препятствовать прогибанию листов.

Крепить листы к балкам предпочтительнее саморезами на 32 мм (т. н. бронебойными). Такие крепления имеют усиленный бур, который создаст швеллера без применения дрели. Крепления делаются по стыку профлиста и балки. Так, если вы делаете укладку листа на три балки, он должен прикрепляться к ним в трех местах, на две балки – в двух и так далее.

Далее листы нужно закрепить по их стыкам, использовать для этой цели можно те же бронебойные саморезы, но немного короче, например, на 25 мм. При этом они вкручиваются на расстоянии 40 см друг от друга.

На этом процесс опалубки завершается и начинается армирование перекрытия по профлисту. Армирование позволит усилить один материал при помощи другого, более прочного. Так, профнастил армируется проволокой . Такой каркас, расположенный внутри конструкции, даст возможность бетону выдержать нагрузки. Объемная структура создается продольными прутьями (толщина 12 мм). Они укладываются по каналам профлистов. Каркасные элементы соединяются стальными проволоками (реже – при помощи сварки).

Перед бетонированием следует произвести армирование конструкции, это сделает ее еще более прочной

После армирования можно смело укладывать бетон. Толщина заливки обычно не превышает 8 см. Выбирать лучше бетон марки М-25 (он же – М-350). Однако перед тем, как заняться заливкой, следует подготовить профнастил – установить под него палки, чтобы избежать проседания под тяжестью бетона. Такие опоры убираются сразу после высыхания бетонной смеси.

Период высыхания напрямую зависит от погодных условий. При условии теплой погоды этот процесс займет около 10 суток (при этом, если на улице слишком жарко, следует постоянно смачивать бетон). Если же вы занимаетесь стройкой зимой, то процесс растягивается до 4-х недель.

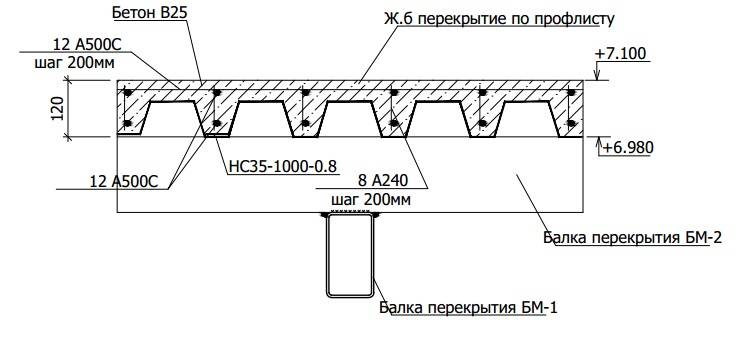

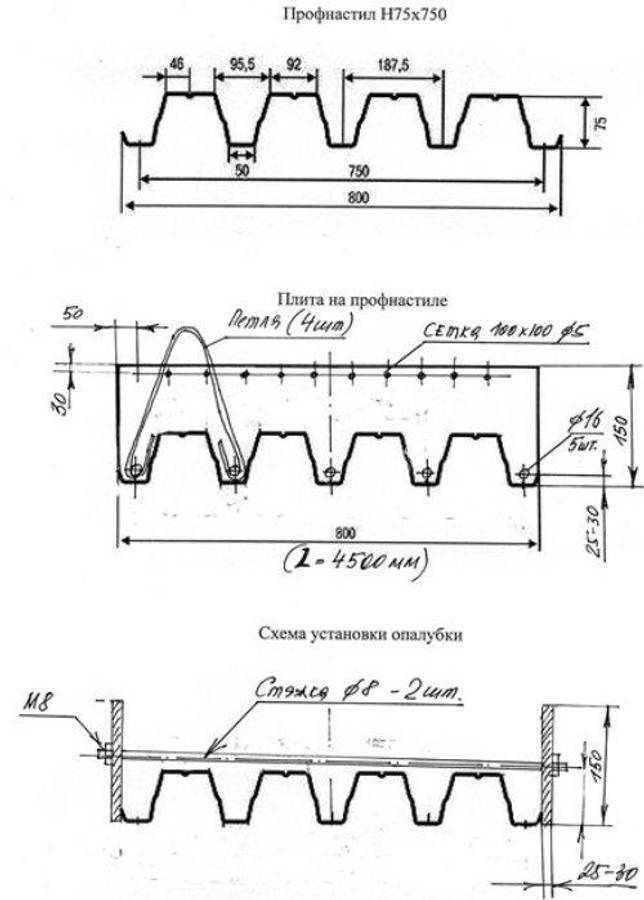

Чертежи перекрытия по профлисту

Перекрытие по профлисту, не смотря на свою универсальность, все-таки имеет некоторые риски и нюансы. Так, во время работы вы можете рисковать перерасходом материалов, их недостаточной прочностью и устойчивостью, особенно если поспешите или захотите сэкономить, нарушив технологический процесс. Кроме того, во время работы с профлистом могут быть нарушены строительные сроки, а также не исключены убытки из-за вышеперечисленных причин.

Если вы хотите, чтобы плита перекрытия прослужила вам максимально долго, не игнорируйте теоретическую часть работы, во время которой выбираются материалы для будущей конструкции, подбираются листы с учетом их вида и толщины, выбираются арматурные сечения.

Порой такие теоретические расчеты выполнить весьма сложно самостоятельно, особенно, если вы не являетесь специалистом в области строительства. В этом случае лучше обратиться за помощью к профессионалу, который поможет вам в составлении плана и чертежа.

Не забывайте, что несущий профнастил для перекрытий не стерпит ни одной ошибки. Если неправильно спланировать перекрытие по профлисту, все здание может оказаться непригодным. Не допускайте ошибок, лучше по нескольку раз пересчитывайте и учитывайте любые мелочи.

Конструктивные особенности

Эта конструкция представляет собой сплошную плиту, зацементированную на гофрированном картоне. Он может поддерживаться кирпичными и бетонными стенами, стальным каркасом и железобетонными элементами.

Монолитные системы могут быть разной конструкции, например, ребристые и без балки.

Ребристые, в свою очередь, могут быть:

• с пластинами на гофрокартоне. Балки на колоннах служат для них каркасом. Размер пролета колеблется в пределах 4-6 м. Что касается толщины плиты, то она зависит от уровня нагрузки и габаритов. Однако наиболее распространенная толщина составляет от 60 до 160 мм.
• с второстепенными балками в дополнение к перекрытиям. Толщина плит здесь не более 120 мм. Стоимость монолитного пола в этом случае выше, к тому же на его обустройство уходит больше времени.

Конструкции без балок основаны на массивной плите, опирающейся на колонны.

Рассмотрим примерный расчет

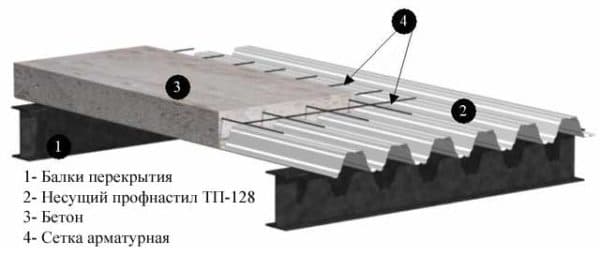

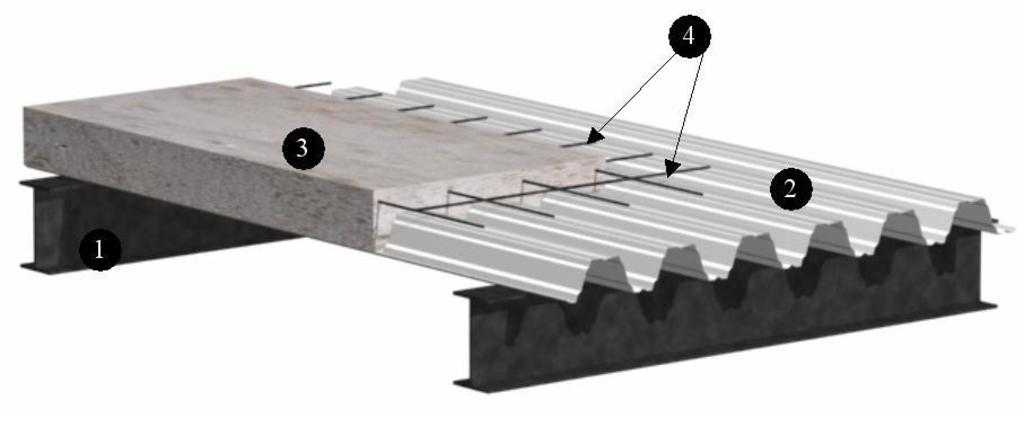

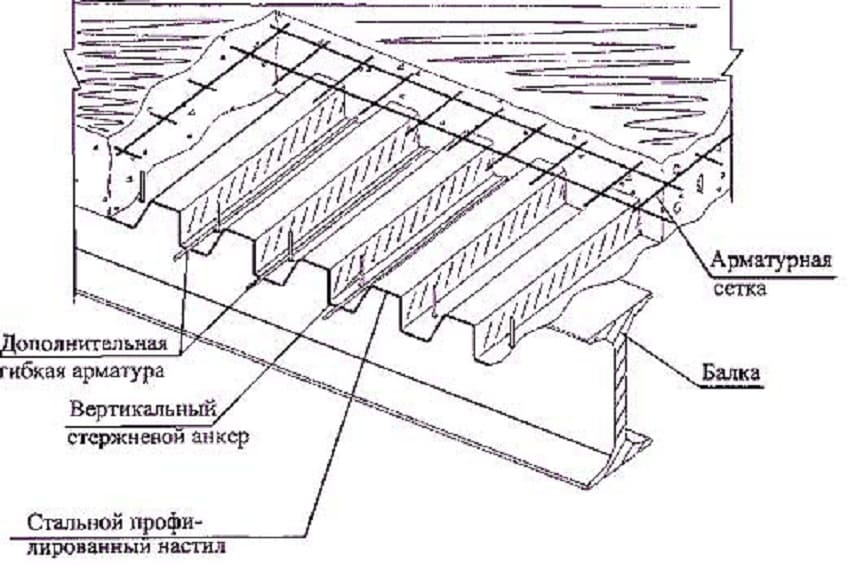

Последовательность укладки слоев монолитного перекрытия на профнастил.

За основу возьмем следующие данные: зазор между стропилами 3 м, выбран профлист ТП-75, толщина 0,9 мм.

1. Наиболее ценным креплением гофрокартона к металлическим основам балок является использование саморезов 32 мм с усиленным сверлом (так называемое перфорационное), благодаря которому появляется возможность просверливать каналы без предварительного использования дрели.
2. Крепление необходимо производить на каждом стыке профлиста с балками перекрытия. Поэтому, если профнастил укладывается на 3 балки, его следует закрепить в 3 местах, если кладка производится на 2 балки — в 2 местах.
3. Помимо крепления профилированных листов к стропилам, необходимо еще их закрепить на стыках между ними. Для этого также можно использовать указанные шурупы для сверления, но более короткие, например 25 мм. Они прикручиваются на расстоянии примерно 400 мм друг от друга.
4. Когда устройство профилированной опалубки завершено, следующий этап — бетонирование. Для плиты всегда необходимо учитывать ее минимальную толщину, которая, как правило, не превышает 8 см без учета толщины самих профилированных листов. Рекомендуется использовать бетон с бетоном марки М-25 (другое обозначение — М-350).
5. Перед укладкой бетона необходимо подготовить профлист. Для этого внизу, в центре каждого пролета, между балками необходимо установить наличие временных опор (в качестве них можно использовать палки) от пола непосредственно до профлиста. Эти действия помогают предотвратить возможность провисания профнастила под нагрузкой уложенного бетона. Как только бетонный раствор высохнет, можно снимать опоры столбов.

Не забывайте, что суть профлиста в последующем процессе эксплуатации — армирование. Таким образом, толщина бетонной кладки рассчитывается исходя из прочности и деформации профлиста. Минимум — 30 мм, если нет бетонной стяжки — расчет 50 мм. Профлист разложен с большими волнами. При наличии в настиле поперечного отверстия до 500 мм пол необходимо армировать в виде продольных брусков. В противном случае необходимо предусмотреть дополнительные элементы каркаса балки по контуру отверстия для передачи нагрузки с ослабленных участков на прогоны.

В первую очередь необходимо определить необходимую длину профнастила, для которой лучше учитывать опору не по стандартному варианту на 2 балки, а на 3 — это позволит прогиб профлиста во время операции.

Отливку рекомендуется выполнять за один проход: вся площадь покрывается за один рабочий день, в противном случае необходимо проводить процесс хотя бы для пролетов.

Примечание: если бетон заливается в несколько проходов, необходимо учитывать, сколько дней просыхал тот или иной участок. Тогда дополнительные опоры из-под пролетов с засохшим бетоном будут вовремя убраны. При этом следует учитывать, что бетон достигнет 80% прочности не ранее, чем через 10 дней со дня укладки, при условии теплой погоды. В холодное время года бетонная кладка может сохнуть до месяца.

В теплых климатических условиях в период мощения по профнастилу бетон необходимо регулярно смачивать, что предотвратит преждевременное ускоренное испарение влаги из-за резкого нагрева профлистов из-за высокой температуры окружающей среды.

Как и многие другие строительные работы, технология выполнения монолитного перекрытия профнастилом не отличается особой сложностью и не требует специально приобретенных навыков.

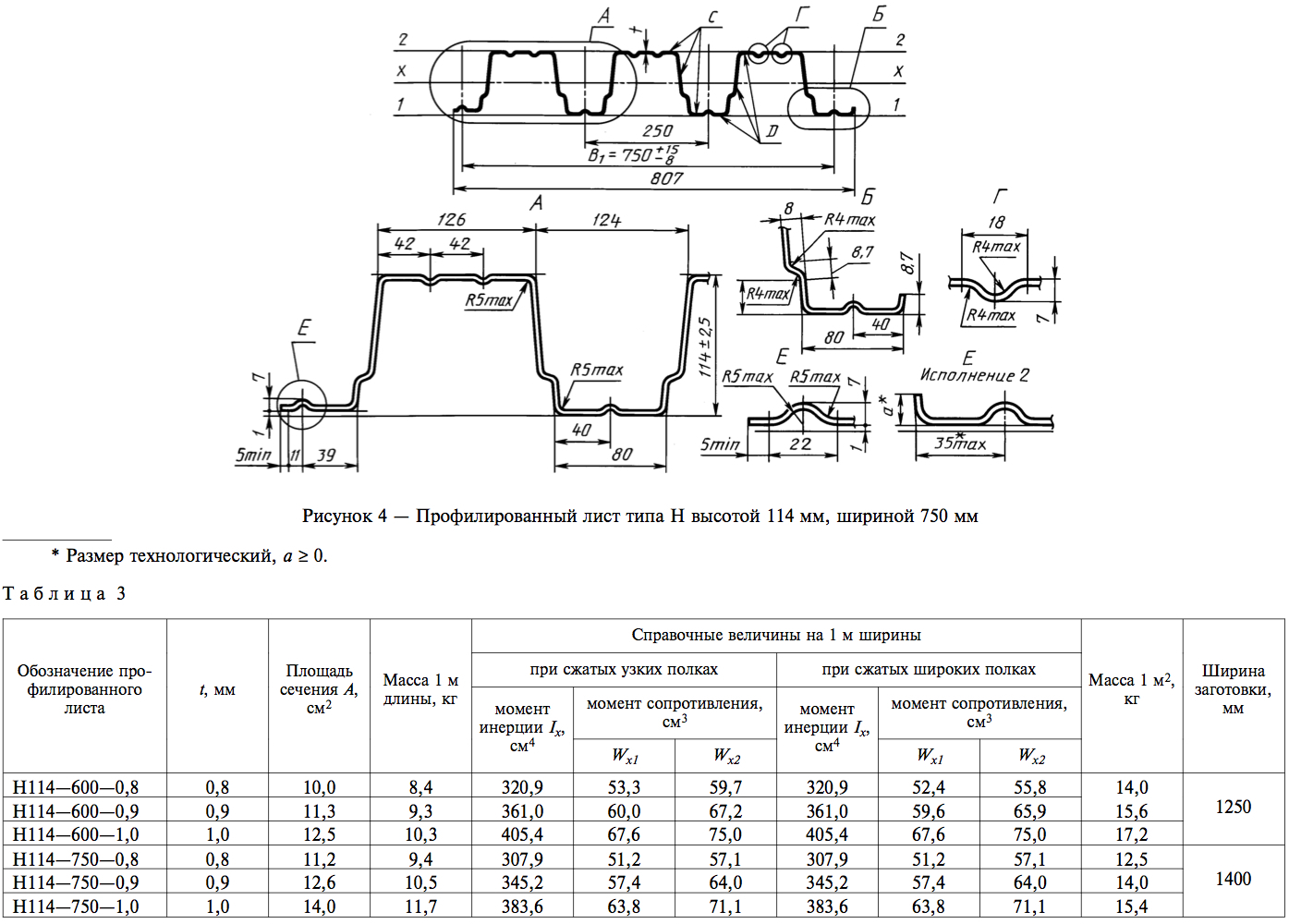

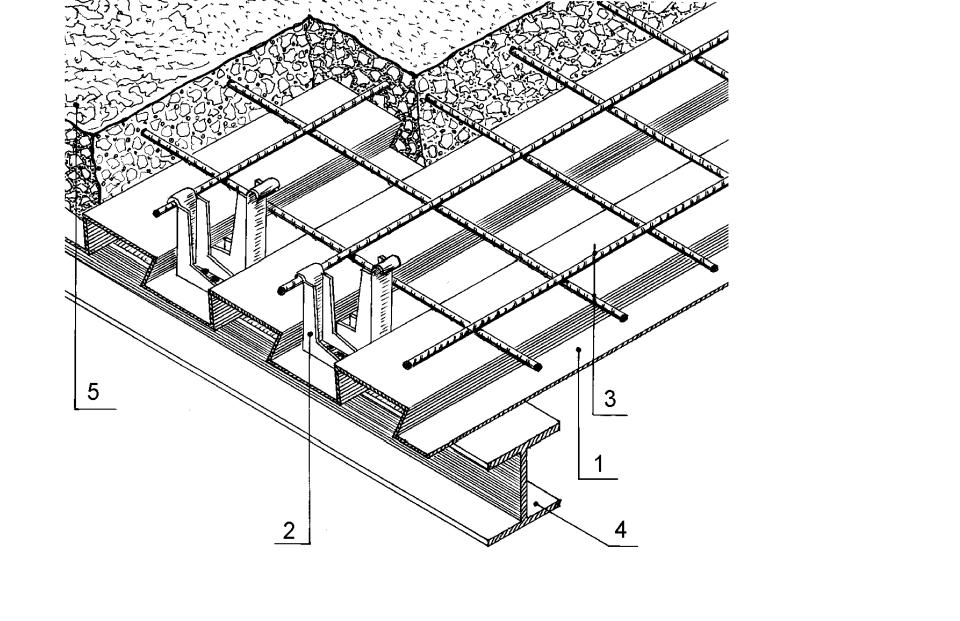

Структура профлиста.

Важнейшим этапом является разработка теоретической части, которая включает:

• определение материала каркаса металлоконструкции;
• правильное определение видов и размеров профлистов;
• грамотный расчет сечений арматуры, необходимых в процессе изготовления каркаса и т д

Немаловажным фактором является наличие необходимых инструментов:

• отвертка и саморез, желательно 32 с дрелью;
• дрели и сверла;
• правило;
• крючком и нитками.

Это разные уровни, отвес, веревка, угольник и рулетка. Если бетон заливается вручную, потребуются бетономешалка и емкость для раствора.

Если весь процесс непосредственного строительства можно провести самостоятельно, все же рекомендуется доверить расчет по каждому параметру высококвалифицированному специалисту.

Устройство профнастила следует выполнять строго по разработанным и утвержденным планам и чертежам, в соответствии с указанными выше требованиями.

Однако, чтобы не допустить разного рода ошибок и неточностей при выполнении строительных работ, можно пригласить команду квалифицированных специалистов, но рекомендуется предварительно поинтересоваться их репутацией и отзывами о них.

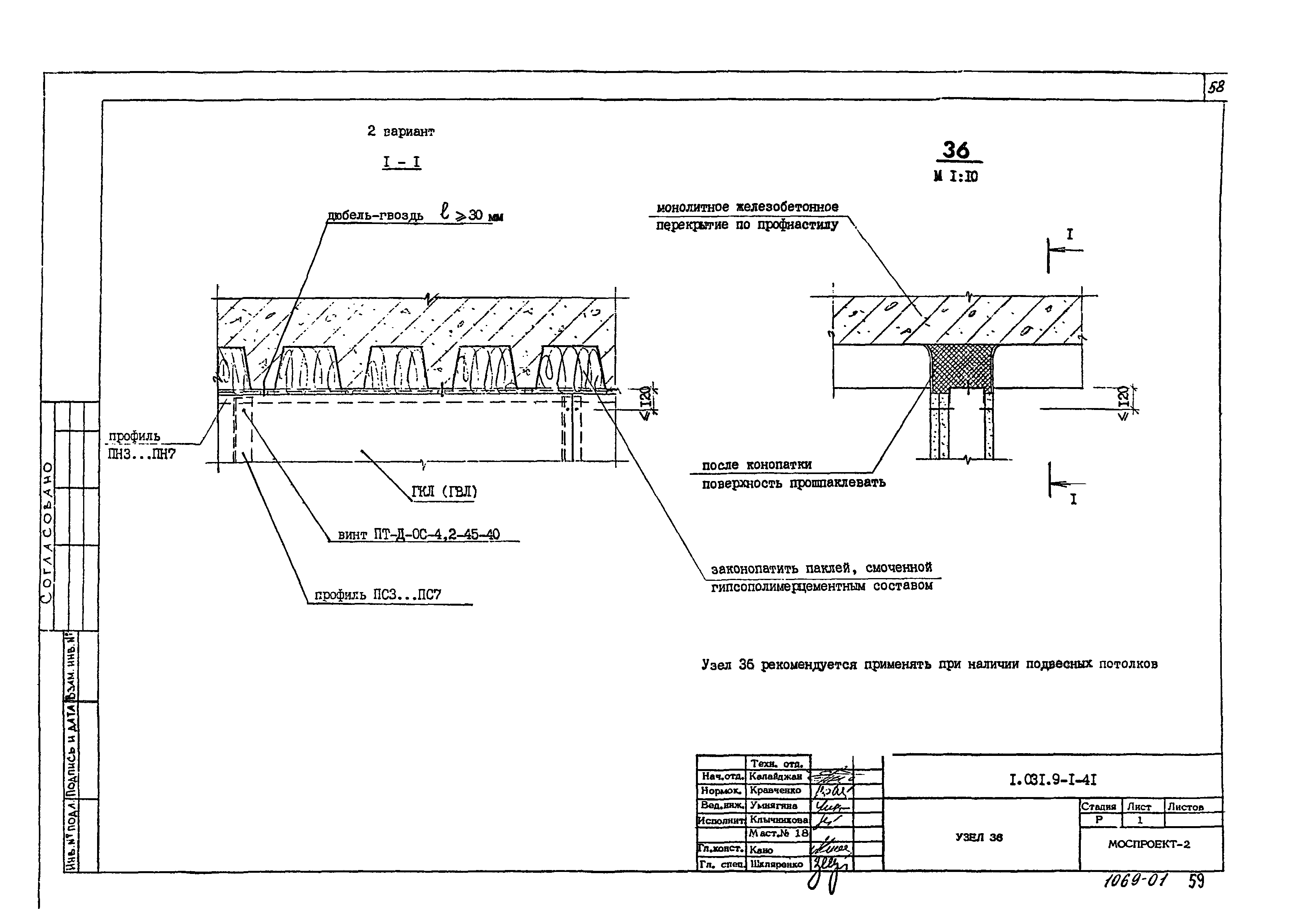

Перекрытие по профлисту чертеж

Преимущества перекрытия с профнастилом

На заливку потолка в любом помещении, подсобного или жилого характера, тратится большое количество времени, во многом из-за того, что после окончания основных работ необходимо переходить к отделочным.

Особенности строительства монолитной конструкции по профнастилу

Монолитное перекрытие по профнастилу имеет массу преимуществ, которые отличают систему от той, что предполагает наличие монолитного железобетонного перекрытия. Последнее из них предусматривает обустройство опалубки, которая необходима для заливки и застывания раствора. А вот если вы будете применять профнастил при проведении такого рода работ, то это позволит получить в постройке готовый потолок. После завершения процесса его внутреннюю поверхность не понадобится отделывать.

В конструкции системы есть переменный профиль листового полотна, это придает сечению перекрытия ребристость, что гарантирует отличные прочностные характеристики, а вот затраты на арматуру и раствор окажутся меньше.

Преимущества материала

На данный момент профлист является наиболее оптимальным вариантом для перекрытия, так как он не подвержен негативному воздействию окружающей среды и не деформируется под большими нагрузками.

Общая информация о монолитной конструкции

Система из профнастила надёжная и, благодаря характеристикам и технологии, позволит возвести прочное и долговечное сооружение, которое позже можно будет оббить фасадными панелями под дерево. Плюсом в данном покрытии является его лёгкий вес, позволяющий укладывать его в любом направлении без особого труда, а также удобная погрузка при транспортировке и особенно долгое пользование материалом.

Преимущества монолитного перекрытия по профнастилу

Если говорить о монолитном перекрытии по профнастилу, то стоит выделить некоторые преимущества: можно применять, какой угодно вид материала, настил служит несъемной опалубкой, значительно снижает нагрузки на основание.

Преимущества перекрытий по профнастилу

Такие монолитные перекрытия, в отличие от железобетонных, подразумевающих заливку с применением специально создаваемой опалубки, позволяет по завершении работ получить готовый потолок, не требующий проведения дополнительных доработок и отделок.

Создание монолитного перекрытия по профлисту

Расчет

Независимо от материала перекрытия, перед началом работ должен быть произведен его расчет. В нашем случае расчет монолитного перекрытия по профлисту выполняется на основании следующих данных:

• размеры проектируемого здания;
• расчет нагрузок на балки и колонны.

Исходя из этих данных, подбирают размеры элементов каркаса. Работы по возведению можно выполнить самостоятельно, но расчеты лучше поручить квалифицированному специалисту.

Устройство перекрытия

Монтаж

Технология работ включает в себя использование армированных балок или колонн. Обычно применяются металлические или асбестовые трубы любого сечения. Балками могут служить металлические двутавры или швеллера. Шаг укладки балок выбирают в зависимости от габаритов и формы профиля: чем больше его высота, тем меньшим должен быть шаг. Рекомендуется класть лист материала на три балки, при этом две должны быть по бокам, а одна – в центре. Крепеж следует выполнять саморезами с усиленными бурами.

Пример:

1. Пусть шаг укладки балок – 3 метра, марка профиля – ТП-75, толщина листа – 0,9 мм. Предполагается, что профиль будет опираться на три балки.
2. Качественное крепление листа к основанию балки достигается применением саморезов на 32 мм. Благодаря наличию усиленного бура предварительное просверливание швеллера не требуется – не зря такие саморезы называют «бронебойными».
3. Крепление выполняется в местах, где профлист совпадает с балками. Помимо крепления к балкам, листы фиксируют в местах стыков. Для этого можно использовать саморезы на 25 мм. Их вкручивают с шагом порядка 40 см.
4. После сооружения опалубки между балками устанавливают дополнительные опоры, которые будут поддерживать листы – их убирают после затвердевания бетона.
5. Далее укладывают бетонный раствор. В плане всегда указывается минимальная толщина перекрытия. Как правило, это 7-8 см без учета толщины листов.
6. Рекомендуется выполнять бетонирование по пролетам. За один рабочий день вы вряд ли сумеете забетонировать всю требуемую площадь, так что заливайте раствор в один пролет.
7. Если заливка раствора выполняется в несколько этапов, запоминайте, сколько дней требуется на высыхание одного пролета и своевременно убирайте опорные балки из-под высохшего бетона.

Теперь о том, как выполняется перекрытие по профнастилу – технология допускает применение балочной или безбалочной конструкции.

При монтаже балочной конструкции последовательность действий следующая:

• монтаж металлических или железобетонных балок;
• устройство опалубки, укладываемой либо на внутренние полки тавровых балок, либо поверх силовых элементов (при расчете пролетов наката при этом исходят из величины допустимого прогиба 1/250);
• заливка нижнего наката с предварительной укладкой армирующей сетки (выполняется в один проход по желобу);
• выравнивание поверхности пола и потолка.

После отвердения бетона опоры под настил демонтируются, а накаты перекрытия остаются навсегда – такая опалубка является несъемной.

Если монтируется безбалочная конструкция, то последовательность действий будет следующей:

• монтаж временной опоры под нижний край опалубки и подведение дополнительных съемных опор под нижний край наката;
• бетонирование плиты перекрытия с предварительной закладкой ребристых прутов в выемки профиля;
• отделка верхнего и нижнего слоев – для чистовой отделки пола делается цементная стяжка, а отделка потолка реализуется на основе гипсокартона.

Бетонирование выполняется цементно-песчаной смесью или готовым бетоном (предпочтительней). В процессе заливки обязательно задействуется прессовальная машинка. Толщина безбалочного перекрытия должна быть 25 см, как минимум (измерение производят от нижнего края листа).

Технологии перекрытий из профнастила

Технология перекрытия по профнастилу имеет три главные варианта таких конструкций:

1. Ребристые монолитные сооружения с плитами. В этом случае балки служат каркасами, их опирают на колонны. Пролеты между балками 4-6 метров.
2. Ребристые перекрытия профнастилом с плитами и второстепенными балками. В этом случае толщина плиты может составлять 120 мм. Однако считается, что данная технология весьма затратна в материальном плане и занимает слишком много времени на работу.
3. Балочные. Возводятся на основах сплошных плит, опираемых на колонны.

Армирование перекрытия — с ним конструкция будет обеспечена необходимой несущей способностью

Чтобы понять, как происходит расчет монолитного перекрытия, обратимся к конкретному примеру. Кстати, лучше, чтобы такими расчетами занимался профессионал: если сделать перекрытие вы вполне сможете собственными силами, то в расчетах нужна определенная четкость и опыт. Поэтому не пожалейте денег и попросите все просчитать специалиста. Допустим, в основе следующие данные: балковые промежутки три метра, марка профлиста ТП-75 с толщиной 0.9 мм.

1. Качественней всего профнастил к металлическому основанию крепится саморезами на 32 мм, у которых усилен бур
2. Фиксацию следует производить на каждом стыке профлиста и балки. Итак, если мы укладываем профнастил на на 3 балки, значит крепеж будет произведен по трем точкам.
3. Следует учесть, что профлисты также крепятся между собой. Для этой цели подойдут все те же саморезы, но немного короче. Вкручивать их нужно на расстоянии 40 см друг от друга.
4. Итак, мы закончили обустраивать опалубку из профилированного листа, теперь можно приниматься за бетонирование. Для этой цели лучше всего использовать бетон марки М-25 (М-350).
5. Перед тем, как конструкцию забетонировать, профлисты следует подготовить. В нижней части каждого пролета, строго по центру устанавливаются временные опоры – по всей высоте сооружения. Это поможет избежать проседаний профилированных листов от бетонной заливки. Убираются такие временные крепления только после того, как раствор полностью высохнет.

Перед заливкой бетона выполняется армирование монолитного перекрытия по профилированному листу. Для этого арматуру укладывают в гофры. Связывается она при помощи проволоки.

Для армирования используют арматуру А 400С Ø10 и 8мм – она вполне обеспечит конструкции необходимую несущую способность. Особенность армирования в том, что арматурные стержни устанавливаются в каждом продольном углублении листов. Далее вертикальными фиксаторами их 8-ми мм арматуры происходит крепление перекрытия к сетке. Фиксаторы изготавливаются несложным приспособлением, которое используется для сгибания арматуры. Фиксаторы расставляются на расстоянии 40 см. Главная сетка делается арматурными стержнями А 400С Ø10 мм (шаг укладки 200 на 200 мм). Сетка крепится вязальной проволокой, которая в диаметре составляет не менее 1.2 мм.

Профильное и обычное перекрытие

Железобетонный пол на гофрокартоне — это отливка с использованием опалубки. Благодаря монолитному потолку можно получить готовый потолок. При этом не потребуется проводить дополнительных работ, связанных с отделкой или доработкой.

Любой профнастил зависит от профилей. Именно с их помощью можно создать ребристый участок. При этом значительно повысилась надежность перекрытия. Кроме того, значительно снижаются финансовые затраты на арматуру и бетон. Это экономит затраты на строительство.

Суть профнастила для пола выражается в том, что материал выполняет функцию несъемной опалубки. На него, в свою очередь, будет заливаться бетон. В этом случае опорой служит металлический каркас, состоящий из колонн и балок. Благодаря использованию конструкции можно смело возводить стены из легких материалов, обладающих небольшой прочностью.

Межэтажный профнастил накладывает определенную нагрузку на металлический каркас. При этом значительно снижается нагрузка на стены.

Перекрытие между этажами из гофрокартона имеет очень важное преимущество. При возведении огромного здания необходимо делать ленточный фундамент

Его использование связано с большими затратами на различные строительные материалы.

Нагрузка передается с пола на каркас — это сильно разгружает стены. В этих условиях снижается нагрузка на сам фундамент. Таким образом можно заменить ленточный фундамент на столбчатый. При этом не нужно будет тратить большие деньги на изготовление такого каркаса. Таким образом вы сэкономите не только финансы, но и время.

При использовании столбчатого фундамента следует помнить, что каждая из колонн сможет выдержать нагрузку только с одной стороны. Это связано с их расположением внахлест. Головы — это фундамент, на котором расположены самые легкие стены. Их заправляют небольшой решеткой. Для расчета сечения необходимо учитывать толщину стен и расстояние между столбами, составляющими фундамент.

Преимущества монолитного перекрытия по профлисту

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом.

Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.

Геометрическая форма и размеры у них могут быть практически любыми.

Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.

Монтаж системы довольно прост, и справиться с ним сможет и новичок.

За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.

Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.

Монтаж занимает значительно меньше времени.

Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.

Профнастил для перекрытия может различаться по разновидности и марке.

Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.

Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

Расчет перекрытия ↑

• Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас. Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент. Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

Заливка бетона для перекрытия

Перед подготовкой заливочной основы нужно в первую очередь разметить поля для заливки. В качестве ориентировки послужит нижняя граница дверного пролёта или порог при входе в помещение. При несоблюдении этого правила заливка пола бетоном может повысить уровень строительной площади, если планируется монолитная заливка бетоном перекрытий.

Заливать бетоном необходимо сразу же после установки перекрытия, для равномерного просыхания, чтобы не образовались стыки и швы, которые могут послужить появлению различных деформаций.

Устройство монолитного перекрытия.

Перекрывать лучше всего в солнечный день, не забывая смачивать поверхность водой от быстрого высыхания и потрескивания.

О том, как поставить входную дверь, читайте тут.

Основные этапы монтажа

Прежде чем делать расчёт длины листа профнастила, стоит учитывать, что его опора должна обеспечиваться сразу на 3 опорные балки, дабы в будущем лист не перегибался и не деформировался.

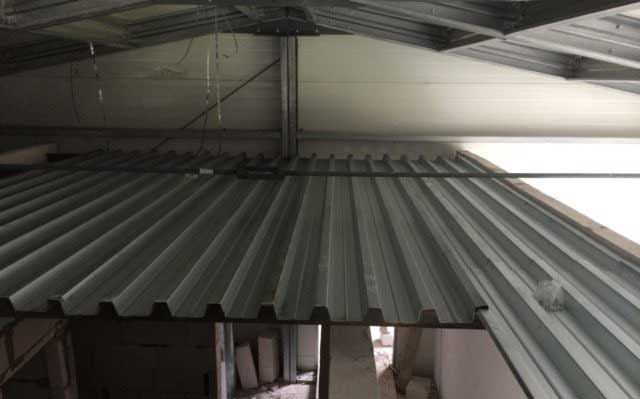

Крепление профиля

Фиксация профиля с помощью саморезов

Если расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Это делается при помощи саморезов с усиленным буром. При этом крепеж свободно может зайти в швеллер даже тогда, когда отверстие там не делалось специально.

Крепления нужно сделать везде, где профлист соприкасается с балкой опоры, ведь общая нагрузка на конструкцию будет довольно высокой.

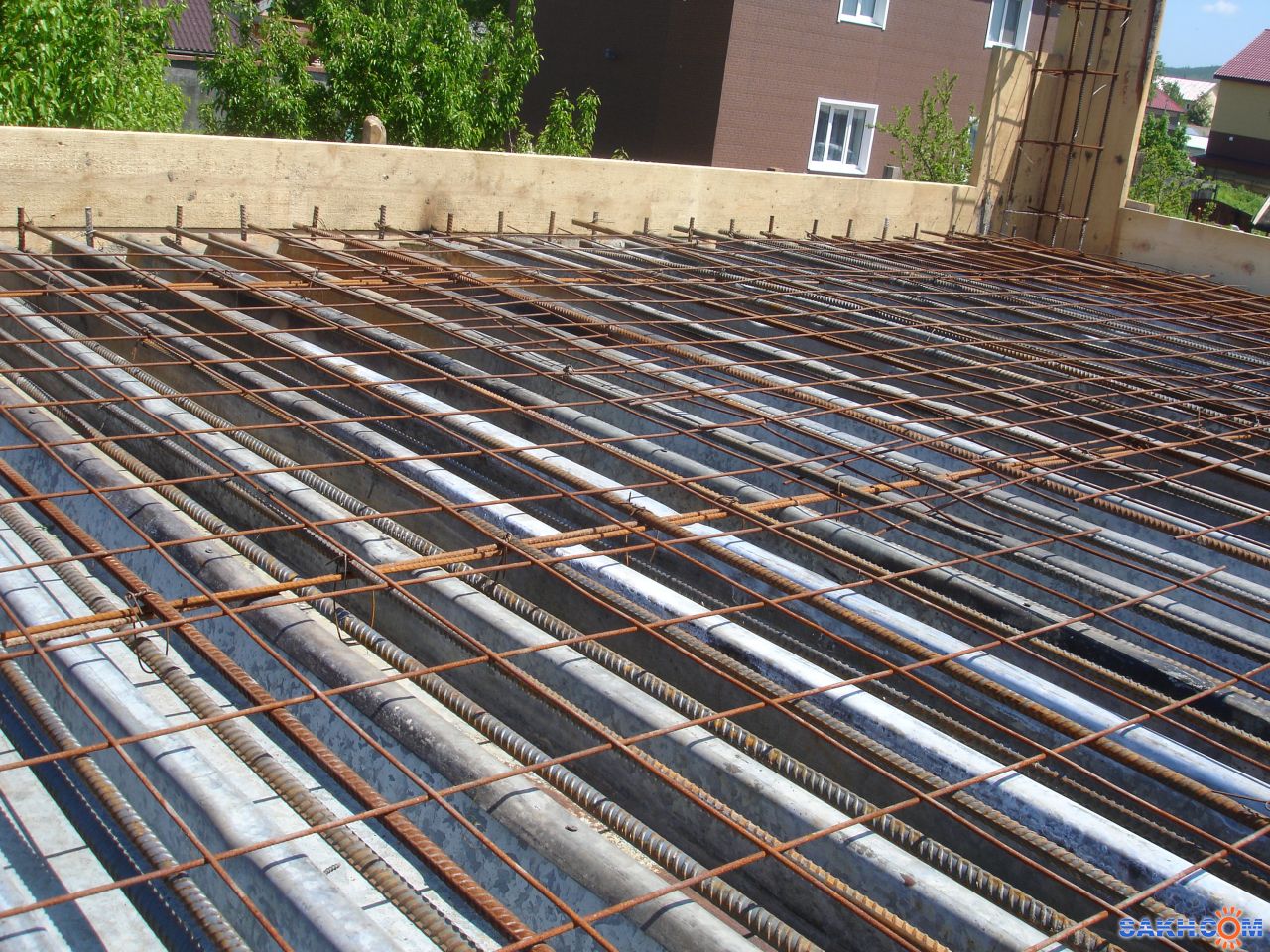

Армирование

Следующий этап работ – армирование. Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки. Структура арматуры будет состоять из 12-миллиметровых продольных прутьев, укладываемых в каждую из волн профнастила. Если требуется еще больше усилить конструкцию, можно добавить поперечные прутья арматуры (толщиной в 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.

Укрепление конструкции

Заливка перекрытий

Следующий этап – заливка перекрытий. Сорт бетона должен быть наивысшим, кроме того, всю заливку нужно произвести за один раз. Замес бетона лучше не делать самостоятельно – надёжней будет заказать готовый и залить его при помощи спецтехники (бетононасос и транспортер).

Заливка раствора

Выравнивание

После заливки перекрытия его необходимо тщательно выровнять. Предварительно нужно добавить несколько подпорок, страхующих профнастил от прогиба под тяжестью бетонной заливки. Дополнительные опоры устанавливаются между основными опорными балками.

Как выполнить монолитное перекрытие по профнастилу?

Современное строительство благодаря появлению новых материалов с уникальными эксплуатационными свойствами получила отличную возможность применять более эффективные и менее затратные способы возведения объектов. Один из них – отказ от применения сборного железобетона путем применения монолитных бетонных перекрытий по профнастилу. Купить профнастил в Харькове и воспользоваться рекомендациями специалистов предлагает компания НТК!

Достоинства монолитных перекрытий

Монолитные перекрытия широко используются при строительстве сооружений с металлическим каркасом. Помимо доступной стоимости, ключевым достоинством является возможность придания «на месте» любой геометрической формы (не подстраиваться под существующие плиты). Связка с несущими колоннами с помощью дополнительной арматуры при этом обеспечивает дополнительную жесткость и надежность.

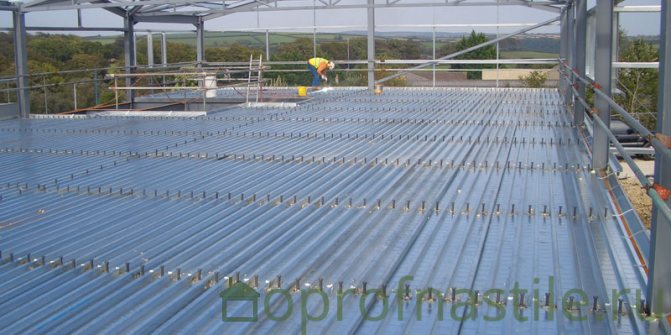

Опалубка из профнастила

Среди разнообразия опалубок наибольшую популярность в последнее время приобрели несъемные конструкции из профнастила. Если не вдаваться в строительную терминологию, монолитное перекрытие представляет собой опалубку из профлиста с уложенным на нее арматурным каркасом нужной формы. Опалубка опирается на продольные балки, обеспечивая равномерное распределение нагрузки на здание.

Гофрированная форма поверхности ограничивает растекание бетона при заливке и застывании. Сплошная металлическая поверхность служит своего рода дополнительной арматурой: компенсирует усилия растяжения на сетку арматуры.

В некоторых объектах, ориентирование защитного покрытия профлиста вниз, позволяет сэкономить на дополнительной отделке потолка.

При выборе профлиста, нужно учитывать, что профиль должен выдерживать вес жидкой бетонной смеси. Наилучшим образом подходят листы, которые имеют дополнительные ребра жесткости, высоту волн не менее 60 мм и толщину от 0,7 мм, например профнастил Н-60. Поскольку гладкие профлисты не очень хорошо сцепляются с бетоном, на них выполняют «рифы» — специальные насечки.

Выбрать подходящий профлист можно на сайте производителя —

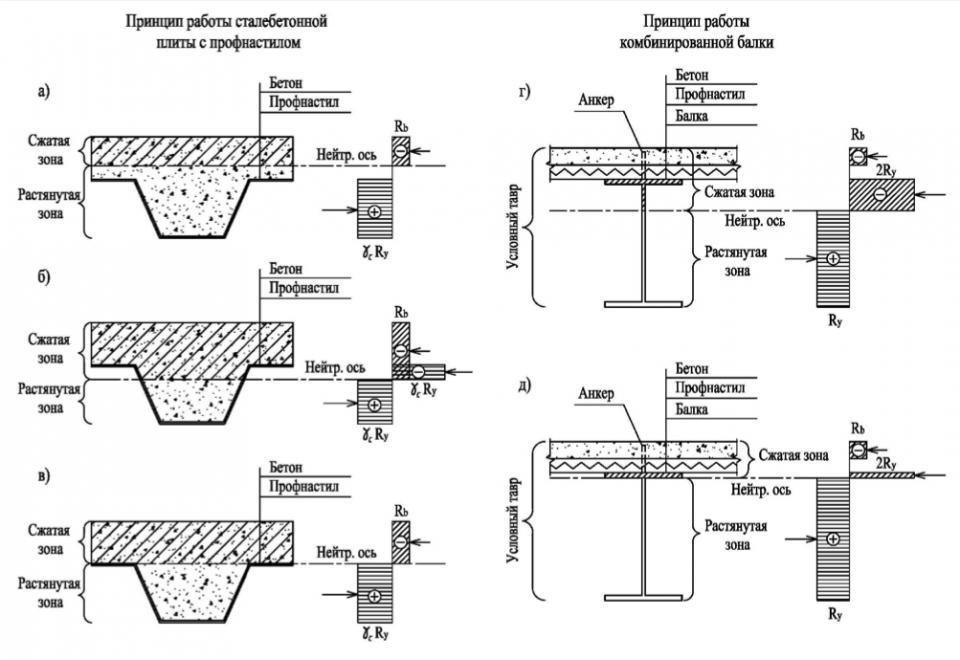

Расчет монолитного перекрытия по профлисту

Характеристики металлических элементов  — марка профнастила и сечение арматурных стержней зависят от действующих нагрузок и расстоянием между опорными балками.  В строительстве используют формулу 1:30. Иными словами при стандартной длине пролета в 6 м, слой бетона должен быть не менее 200 мм.

Монолитное перекрытие  по профнастилу относится к ответственным конструкциям, их проектирование выполняется по сложным формулам, в условиях специальных проектных организаций согласно действующим нормативным документам.  Любые ошибки на данном этапе чреваты не только дополнительными затратами, но и несут потенциальную угрозу для жизни людей и целостности здания.

Технология выполнения монолитного перекрытия

По окончании монтажа балок перекрытия согласно проектной документации производится укладка профлистов:

• с нахлестом в одну-две волны;
• с крепежом к верхним полкам опор;
• с соединением листов с помощью заклепок.

Следующий этап – укладка арматуры. Предварительно устанавливается так называемая торцевая опалубка, ограничивающая зону на высоту монолитной плиты. Профиль сеток и выбор стержней для них определяется на основе проектирования. При больших площадях обустраивается несколько зон бетонирования.

Подача бетона ведется с помощью специального оборудования. Классический состав – одна часть цемента ПЦ-400, две части песка и четыре части гранитного щебня 5-10 мм.

Несущая способность профнастила — предельно допустимые нагрузки

Как уже говорилось выше, несущая способность профлиста определяется нагрузкой, которую он может выдержать без деформаций и разрушения. Для расчета прочности профнастила используют четыре схемы опирания профлиста: однопролетную, двухпролетную, трехпролетную и четырехпролетную. При этом принимается, что ширина опорной конструкции в месте соприкосновения с профнастилом не меньше 40 мм.

Четыре самые распространенные схемы опирания профнастила

Ниже в таблице приведены предельно-допустимые равномерно-распределенные нагрузки для некоторых видов профнастила, как несущего, так и стенового.

Маркапрофнастила	Шаг опор,м	Предельная нагрузкапри разных схемах опирания,кг/м²
Схема 1	Схема 2	Схема 3	Схема 4
С10-1000-0,6	1,2	50	83	68	64
С18-1000-0,6	1,8	56	140	115	109
С21-1000-0,6	1,8	101	253	208	195
С44-1000-0,55	1,5	512	235	267	256
3,0	64	118	134	128
С44-1000-0,6	1,5	556	307	349	335
3,0	69	154	175	167
С44-1000-0,7	1,5	658	474	540	518
3,0	82	211	264	245
С44-1000-0,8	1,5	747	650	741	711
3,0	93	240	300	280
Н60-845-0,7	3,0	323	230	269	257
4,0	—	—	184	—
Н60-845-0,8	3,0	388	324	378	360
4,0	—	203	254	—
Н60-845-0,9	3,0	439	427	504	482
4,0	—	240	300	—
Н75-750-0,9	3,0	645	617	771	720
4,0	293	247	434	—
Н114-750-0,8	4,0	588	588	735	—
6,0	193	261	—	—
Н114-750-0,9	4,0	659	659	824	—
6,0	218	293	—	—
Н114-750-1,0	4,0	733	733	916	—
6,0	244	325	—	—

В таблице приведены допустимые нагрузки для профилей с наиболее часто используемой толщиной стали исходной заготовки. С увеличением толщины стали, допустимые нагрузки увеличиваются прямо-пропорционально. Поэтому, для того, чтобы определить значения предельно-допустимых нагрузок для профнастила с другой толщиной стали, необходимо табличное значение умножить на соотношение толщины стали приведенного в таблице профиля к толщине стали рассматриваемого профлиста.
