Перекидной рубильник: на два направления и для генератора, схема подключения

Перекидные рубильники

Перекидной рубильник — это простой электрический элемент, который используется для отключения электрической нагрузки от источника питания. Рубильник имеет два положения: включенное и выключенное, которые управляются перекидным механизмом.

Одним из наиболее распространенных типов рубильника является перекидной рубильник с болтом. Этот тип рубильника имеет два контакта и рычаг для переключения между положениями включено и выключено. Контакты соединены болтом, который обеспечивает электрическую связь. Рычаг соединен с болтом и обеспечивает механическое перемещение контактов.

Перекидной рубильник может быть использован в качестве коммутационного устройства для силовых цепей, что позволяет оперативно изменять направление электрического тока. Рубильники также можно использовать для обеспечения безопасности при проведении работ по замене или ремонту электрооборудования.

Преимущества перекидных рубильников:
Простота конструкции;
Надежность и долговечность;
Возможность быстрого отключения нагрузки;
Удобство использования и обслуживания.

Однако, необходимо помнить, что перекидной рубильник не является универсальным решением для всех задач коммутации. В некоторых случаях могут потребоваться более сложные устройства, например, контактор или перекидной автоматический выключатель.

Схема подключения

Существует несколько способов использования дополнительного источника питания:

Подключение по отдельной схеме резерва к выделенной группе.
Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

Использование генератора с АВР дорогостоящее, но удобное решение.

Схемы подключения

Перекидные рубильники, применяемые совместно с генераторами могут подключаться разными способами, в зависимости от типа конкретной электрической сети.

Однофазная сеть. К данной сети может подключаться лишь двухполюсный рубильник. Такие приборы функционируют только совместно с блоком питания с рабочим напряжением 300 вольт. Отрицательное сопротивление составляет 50 Ом. В некоторых случаях в схему добавляются электросчетчики. Для обеспечения нормального контакта следует выбирать медные перемычки. Двухполюсные рубильники должны устанавливаться в электрощит КК202 и других аналогичных модификаций.

Двухфазная сеть. Данная схема подключения генератора к сети дома используется вместе с приборами переходного типа с блоком питания на 200 В, который является соединяющим элементом. Эти рубильники в двухфазной сети применяются совместно с выключателями расширительного типа, что дает возможность их использования независимо от количества модулей. Предельное напряжение для подобных устройств находится на уровне 300 вольт, а токовая нагрузка составляет около 20 ампер. Наиболее часто преимущество отдается рубильникам серии РР30. При наличии двух модулей они могут достигать выходного напряжения в 350 вольт. В схеме блоков управления присутствуют тиристоры. Используемые контактные системы эксплуатируются лишь в моделях закрытого типа. Для контроля над скачками электроэнергии применяются проходные конденсаторы. Необходимая частота тока поддерживается с помощью реверсивного блока.

Трехфазная сеть. Установка перекидного рубильника в этом случае выполняется совместно с блоками питания, у которых рабочий показатель напряжения составляет 400 вольт. В случае использования трансформатора, его конструкция должна быть импульсного типа. Для подключения устройства применяется инвертирующий вход. Подача входного тока осуществляется через специальное устройство, состоящее из проходных конденсаторов. В таких цепях используются рубильники с двумя модулями. Однако в некоторых случаях допускается эксплуатация одномодульных конструкций. Они отличаются минимальным пределом порогового напряжения, составляющего 350 вольт. Значение отрицательного сопротивления находится в пределах 55 Ом.

Данные устройства рекомендуется использовать совместно с блокиратором. В жилых домах должны устанавливаться специальные электрические щиты. Таким образом, перекидные рубильники, используемые совместно с генераторами, являются наиболее оптимальным вариантом именно для таких случаев. С помощью них осуществляется контроль над рабочими параметрами сети, предупреждаются опасные ситуации, обеспечивается защита приборов, подключенных к сети.

Однополюсный рубильник

Наиболее встречаемый вариант перекидного рубильника — это устройство, оснащенное одним модулем. Для таких модификаций применяют в большинстве своем проводники из меди

Важно принимать во внимание и то, что подобные устройства представляются наилучшим решением для обслуживания генераторов, для которых рабочий диапазон частоты не превышает 20 Гц. Вместе с тем не лишены эти рубильники и определенных минусов, на которые необходимо ориентироваться при выборе

Важным моментом является это, что в процессе использования подобных устройств предельной для них считается нагрузка 200 А. Поэтому от установки их в жилых домах, отличающихся большим потреблением электроэнергии, желательно отказаться. Говорят про другие особенности этих рубильников, следует выделить низкий показатель выходного напряжения. Чаще всего это значение в 200 В.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

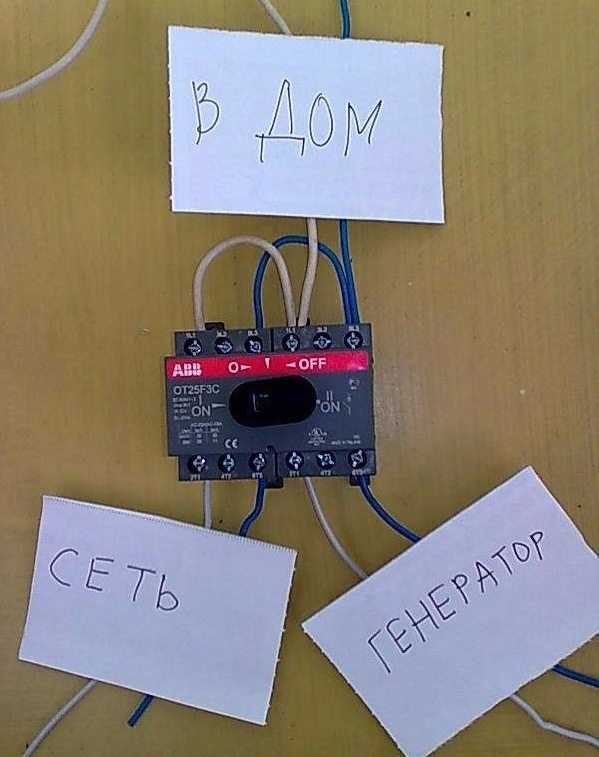

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

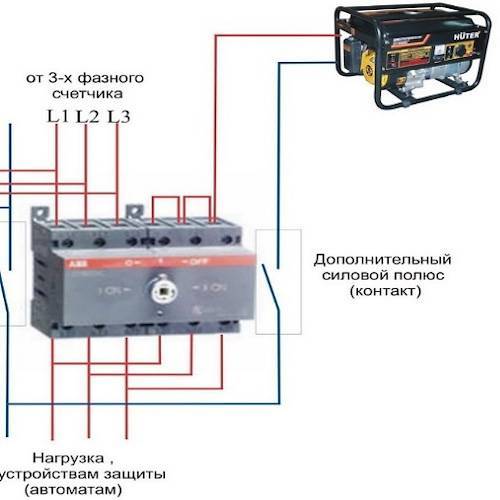

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

РЕВЕРСИВНЫЙ РУБИЛЬНИК (ПЕРЕКЛЮЧАТЕЛЬ)

Реверсивный рубильник или переключатель в бытовых электросетях, как правило служит для подключения резервного питания. Это могут быть бензиновые и дизельные генераторы, а также, например, подключение второго источника электричества от другой ЛЭП для надежности электроснабжения частного дома. Переключение производится механически в ручном режиме, не путайте с АВР (автоматическое включение резерва).

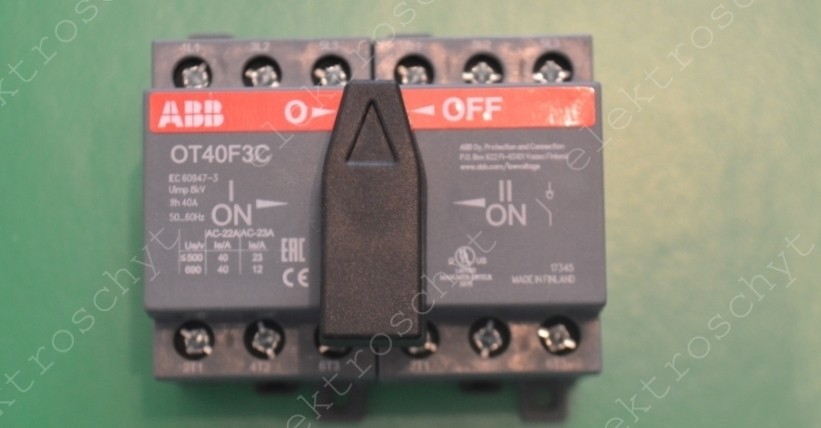

Т.к. электрощиты я в основном собираю на комплектующих АВВ, то и реверсивный перекидной рубильник я тоже использую их производства. Но бывает, что ставлю и другие переключатели, например, “ручной ввод резерва” от Legrand и переключатели-рубильники SFT от Hager, но об этом напишу в отдельных статьях.

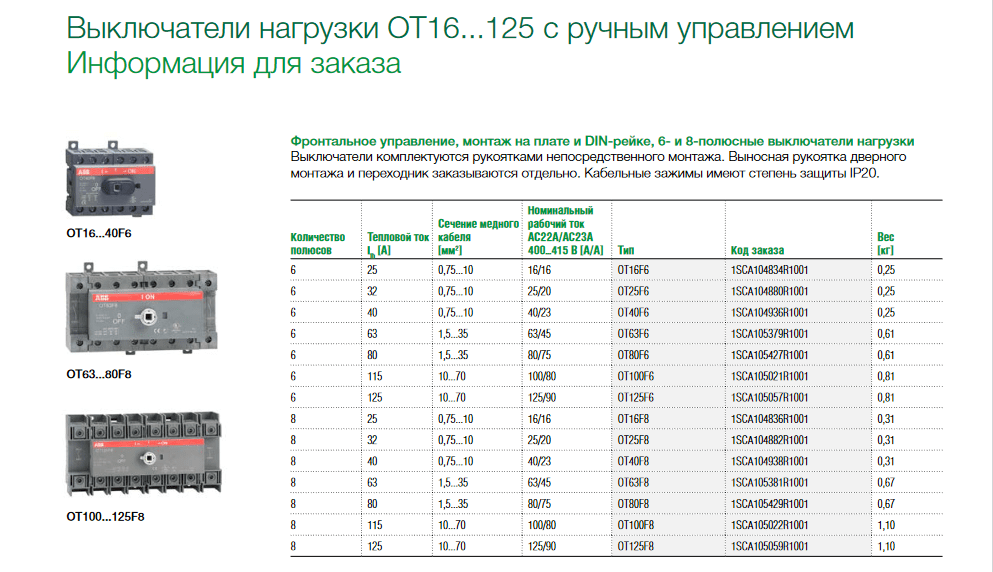

При сборке электрощитов я использую реверсивные выключатели нагрузки ABB на 40А или 63А в зависимости от мощности, которую выделили для подключения частного дома. Бывают и меньшего номинала на 16 и 25 А, но они очень маленькие и ими неудобно делать переключения. Честно говоря даже не знаю, где их используют.

Часто при заказе электрощитов, вы спрашиваете, зачем нужно ставить именно реверсивный рубильник, почему нельзя поставить просто автомат для генератора. Ответ очень прост:

Не выдать в общую сеть напряжение, т.е. чтобы ваш генератор не стал источником электричества для всей общей ЛЭП. Соседи, конечно, обрадуются электричеству, получаемого от вас, но в это время могут устранять аварию на линии, и электромонтеры попадут под напряжение.
Перекидной выключатель нагрузки исключает возможность встречного включения двух источников питания, основной электросети от ЛЭП и резервного от генератора. Реверсивный переключатель исключает возможность выдачи напряжения в общую сеть, или

Конечно, теоретически можно выключать самостоятельно руками вводной автомат или рубильник, включать у себя генератор и пользоваться электричеством от генератора. Но кто даст 100% гарантию, что однажды вы не забудете отключить ввод? Никто, а как я писал выше, реверсивный рубильник исключает это. Простыми словами – это “защита от дурака”.

Реверсивный рубильник имеет три положения:

I ON – включен левый полюс рубильника, при этом правый отключен.
О OFF – отключено всё (оба ввода).
II ON – включен правый полюс рубильника, при этом левый отключен.

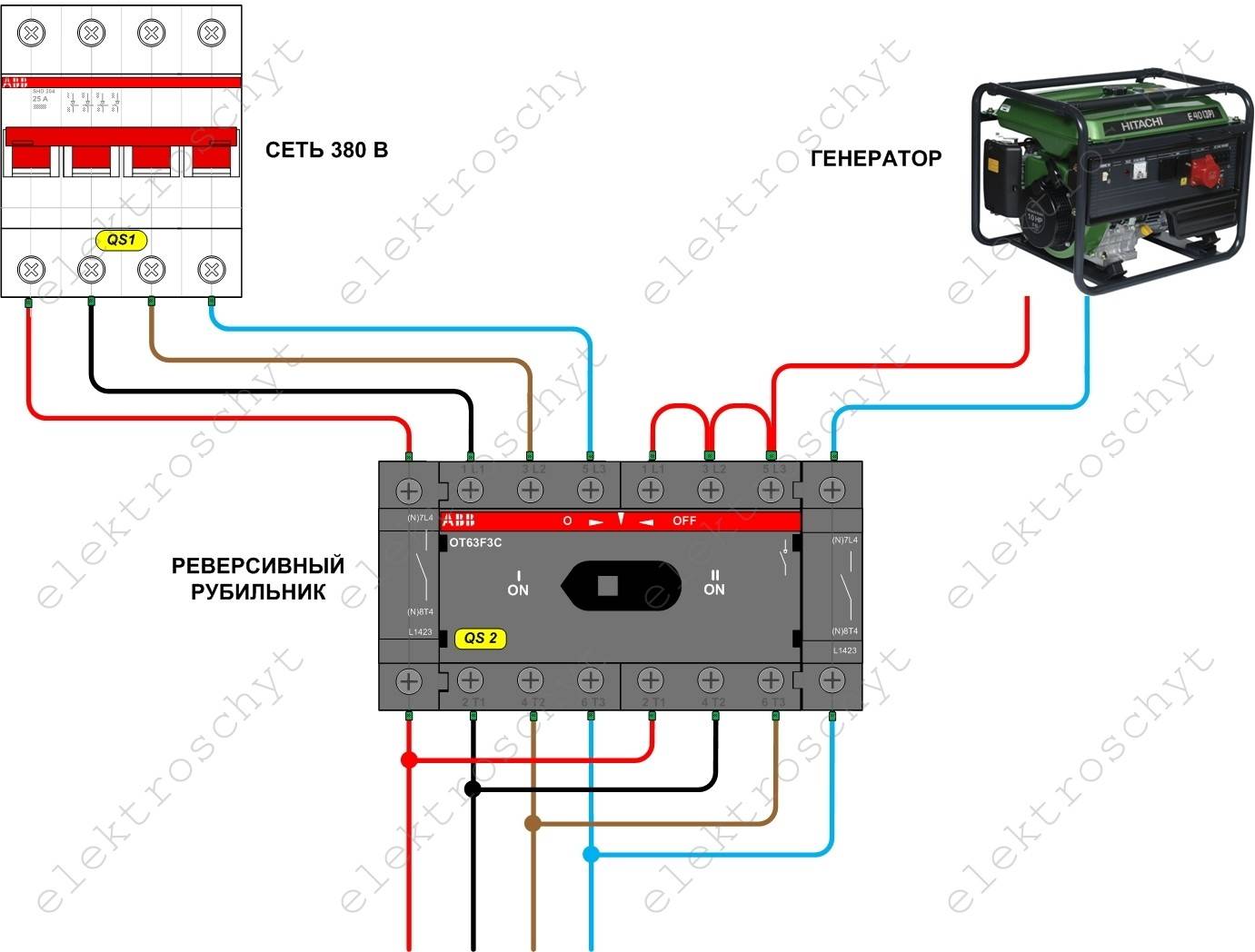

Схема подключения резервного генератора к перекидному рубильнику имеет несколько вариантов в зависимости на сколько фаз рассчитан генератор. Также имеет значение сколько фаз в электрощите дома вы хотите подключить на резервный ввод.

Рубильник перекидного типа для генератора

Рубильник для генератора обязан быть одномодульной модификации, а блокираторная конструкция должна иметь классическую схему контактов. Говоря о реверсивном блоке, он изготавливается в версии с контроллером. Вследствие этого, на аппаратах, оборудованных резонатором, не нужно устанавливать выбор.

Перед тем, как начать устанавливать рубильник, нужно внимательно изучить, как устроена система заземления. В ней обязательно должен присутствовать особый заземляющий электрод с маркировкой, содержащей всю необходимую информацию о защите.

Чаще всего в продаже можно найти изделия с маркировкой «ИП30». Такие сведения говорят о том, что расходник обладает довольно надёжной изоляцией.

Схемы подключения

Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.

Подключение устройств к однофазной сети

Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.

Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.

Подключение прибора к двухфазной сети

Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.

В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В. Используемые в них блокираторы могут иметь различные исполнение

Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием. А вот в конструкции блоков управления обычно присутствуют тиристоры

Для сети пределом отрицательного сопротивления является показатель 40 Ом

А вот в конструкции блоков управления обычно присутствуют тиристоры. Для сети пределом отрицательного сопротивления является показатель 40 Ом

Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

А вот в конструкции блоков управления обычно присутствуют тиристоры. Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

Схема подключения к трехфазной сети

В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.

Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.

Реверсивный рубильник с однофазным генератором

Есть только один нюанс – это трехфазные электропотребители в доме, но они очень редко встречаются. А если брать стандартные электроплиты (варочные панели), электрокотлы, водонагреватели, то по сути они представляют собой однофазные нагрузки.

Такая схема подключения однофазного генератора позволяет не думать о том, где и какое освещение можно включать, какие розетки работают. Свет сейчас везде практически на энергосберегающих лампах, в розетки включаются телевизоры, зарядки для телефонов, планшетов, которые тоже потребляют очень мало электроэнергии. Можно включить по очереди чайник, микроволновку для подогрева воды и пищи.

При этом, конечно, нужно понимать, что при включенном генераторе не нужно включать электроплиту, духовку, гладить, стирать, т.е. включать мощные приборы.

При использовании реверсивный рубильников ABB необходимо учитывать ряд их особенностей.

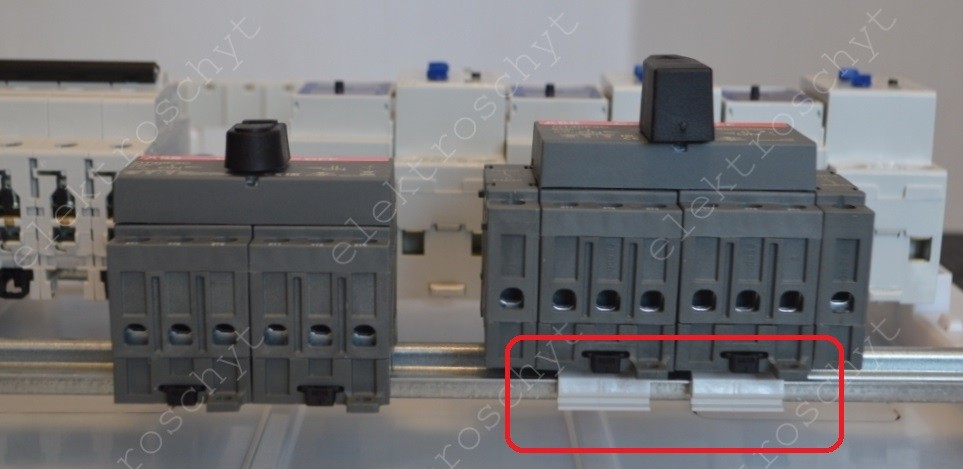

Реверсивный рубильник на 40А “низкий” и им очень неудобно переключать, также это портит вид электрощита.

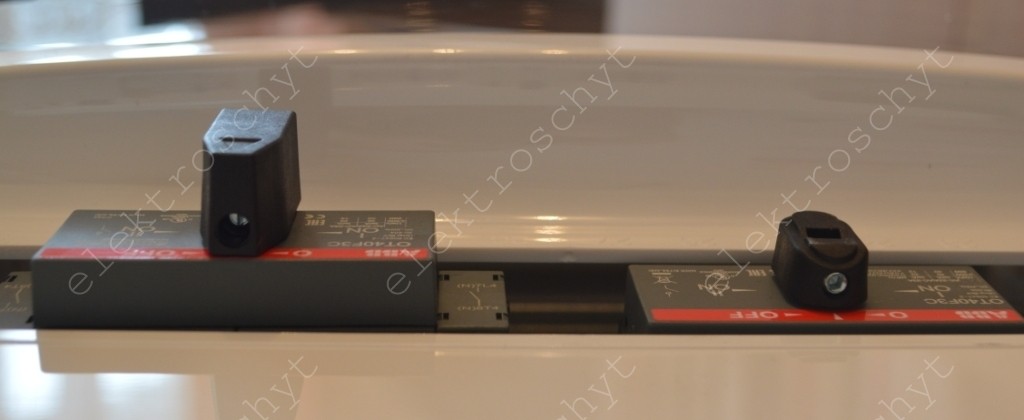

Для поднятия рубильника АВВ я использую специальные адаптеры от Шнейдер Электрик, которые помогают приподнять рубильник на дин-рейке в щите. Но иногда реверсивный рубильник может упирать в крышку электрического щита и не давать ей закрываться, поэтому тоже надо знать, где их можно использовать, а где нельзя.

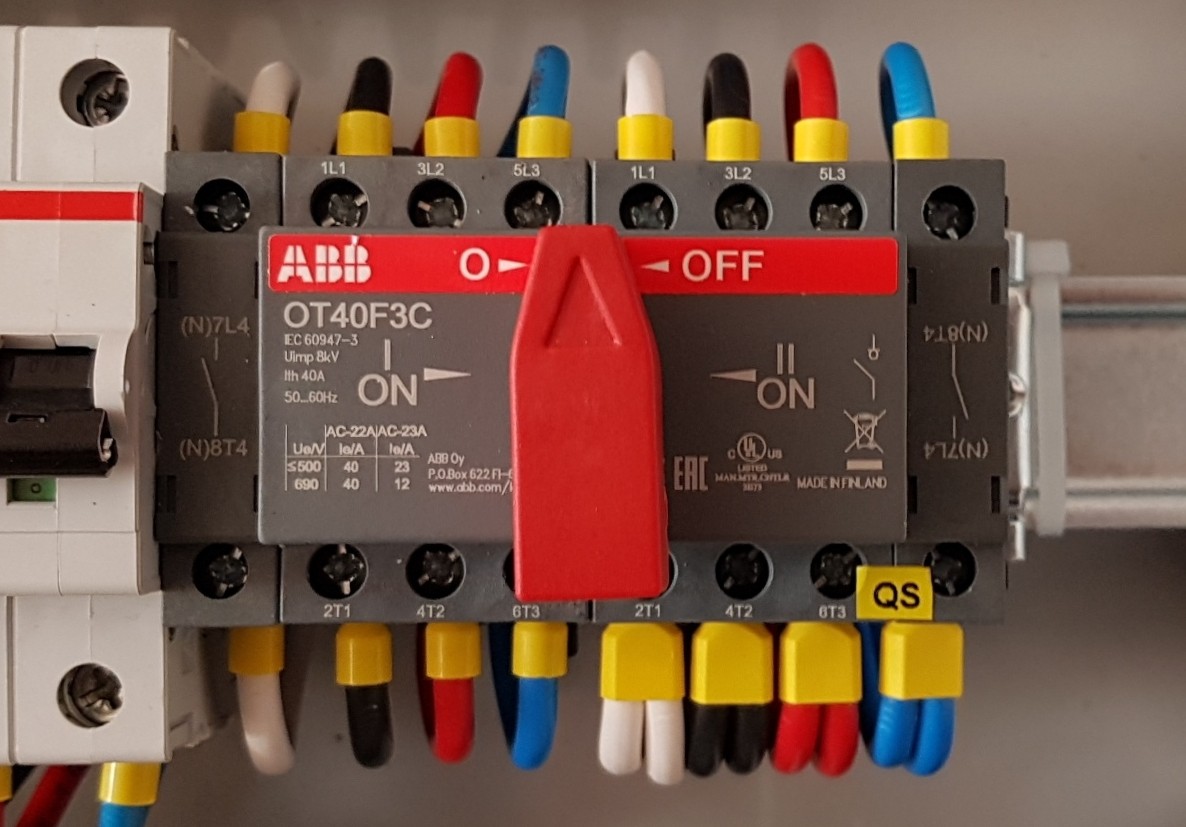

У реверсивного рубильника ABB на 40А я всегда меняю родную заводскую ручку для управления на другого, более удобного исполнения.

Родная ручка очень неудобная, и порой не то что трудно, а порой просто невозможно сделать переключения. Поэтому лучше ставить ручку управления, как на фото ниже.

Ручка бывает черным цветом (код 1SCA108319R1001) и красным цветом (код 1SCA108688R1001).

Следует отметить, что реверсивный переключатель на 63А вобще продается без ручки, ее нужно заказывать отдельно.

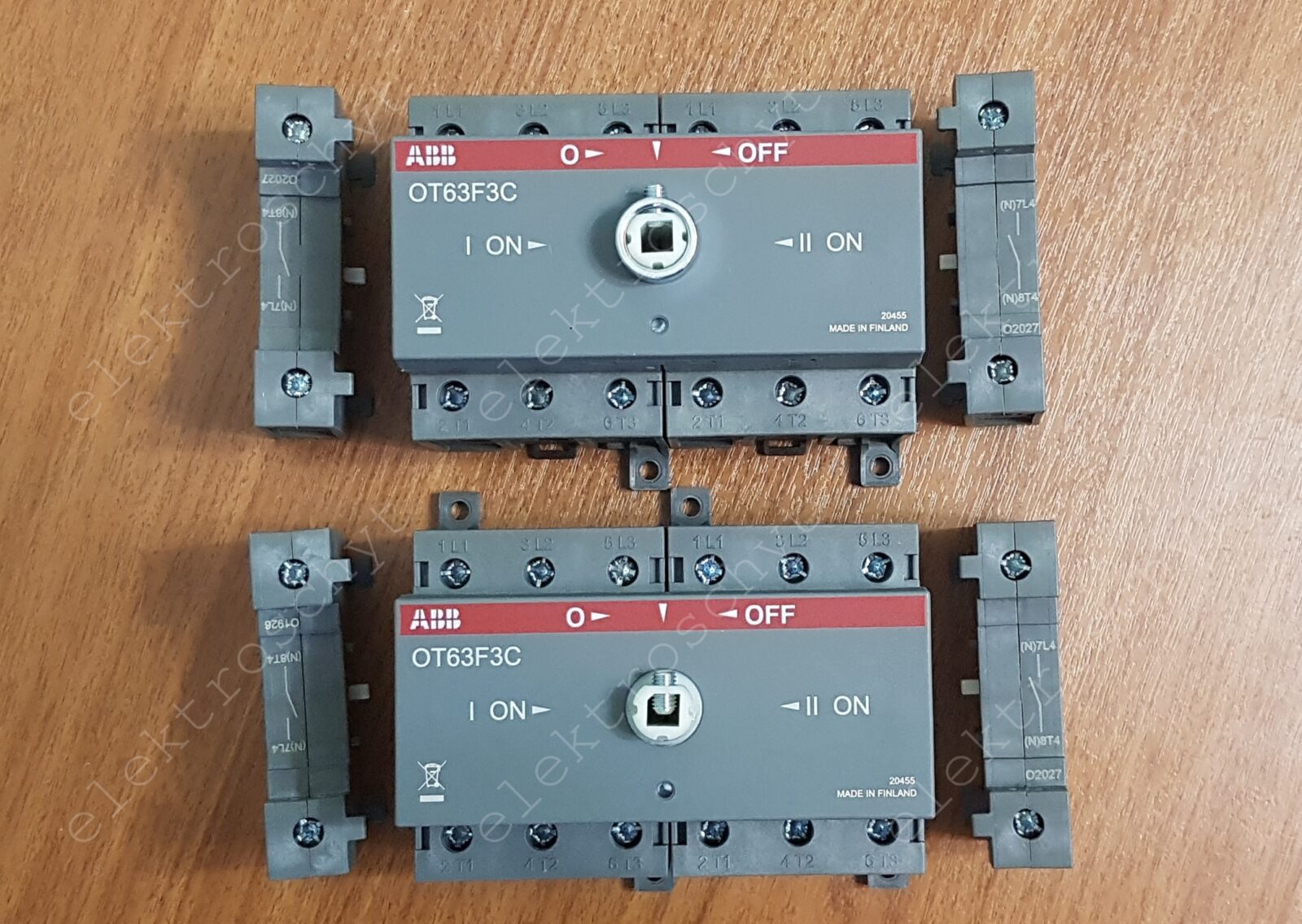

Реверсивный рубильник (переключатель) продается 6-типолюсным. Поэтому при однофазном питании одна пара контактов остается свободная, а при трехфазном – нужно ставить дополнительные модули, чтобы отключать три фазы и нейтраль.

Дополнительные полюсы для переключателя на 40А одни, а для 63А другие. Бывают левые и правые, но можно покупать только одного исполнения, подходят и направо и налево. Я покупаю в электрические щиты дополнительный полюс на 40А – 1SCA105001R1001, а на 63А – 1SCA105461R1001.

Как уже показал на схемах выше, я для надежности обязательно переключаю и фазы и нейтраль. Помимо здравого смысла, переключение нейтрали предписывается и нормативно-технической документацией.

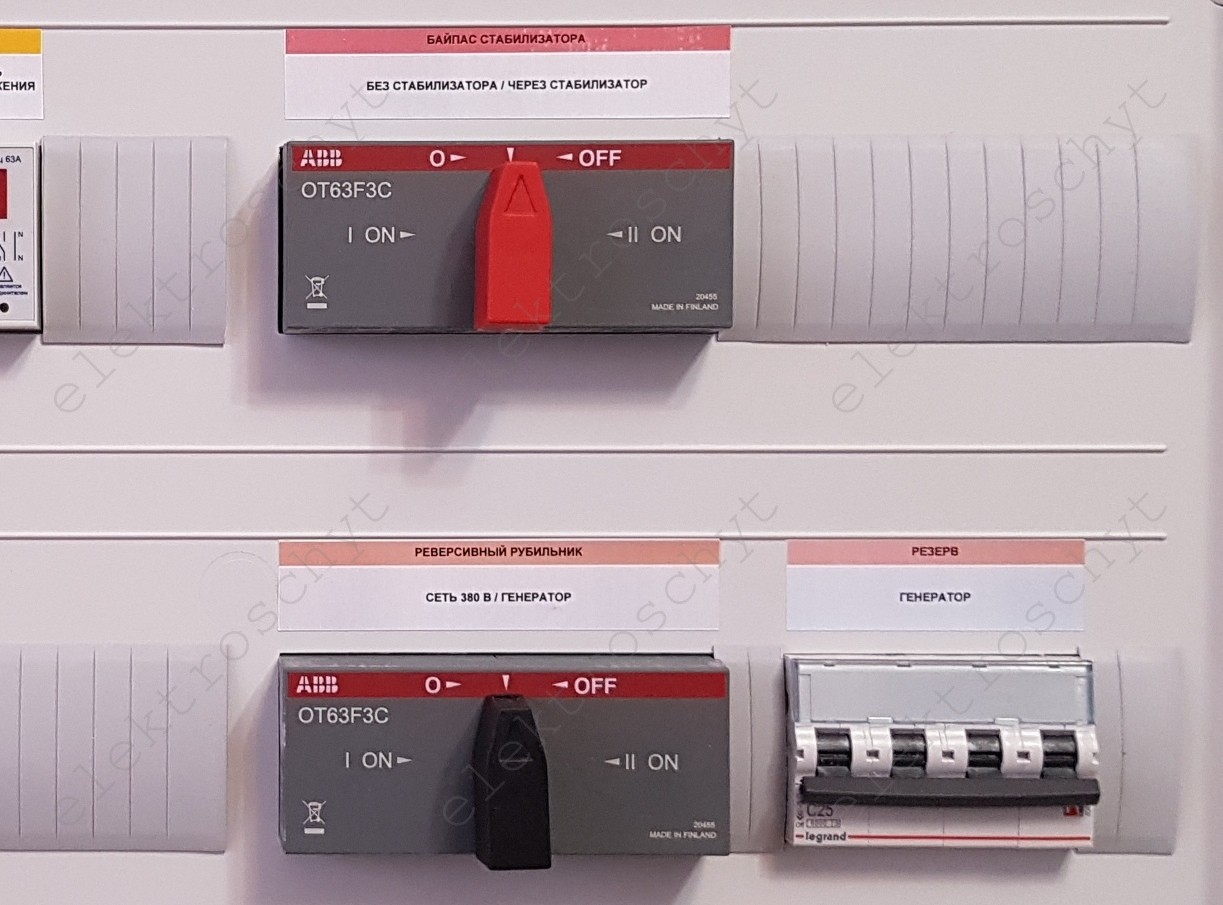

Периодически использую реверсивный рубильник и для организации байпаса для стабилизаторов, подключенных в схему электрощита. В одном положении идет питание электросети частного дома через стабилизаторы, во втором положении – без стабилизаторов.

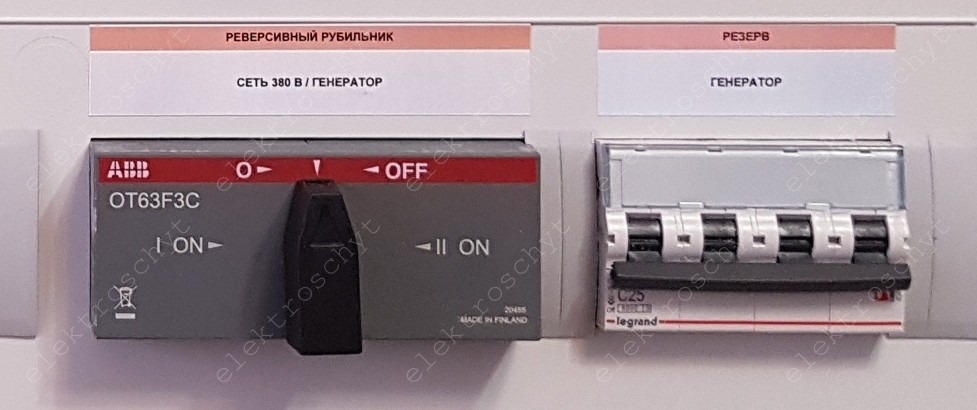

Т.к. в электрощитке есть и рубильник для подключения генератора, то для удобства установил ручки разным цветом. Красная для байпаса стабилизатора, а черная для генератора.

Перекидные рубильники на электрических схемах

Существуют различные варианты отображения перекидных и других рубильников. Разница между ними зависит от параметров электрической сети и конкретного места в схеме каждого из них. При использовании однолинейной схемы, обозначение на схеме прибора выполняется так, как это показано на рисунке 1. Такой же вариант используется в многолинейной схеме, когда рубильник устанавливается на какую-то одну фазу.

На рисунке 2 отображается трехфазный рубильник, обеспечивающий поочередное включение и отключение фаз. Точно такие же рубильники (рис. 3) оборудуются специальной планкой, позволяющей одновременно замыкать все три фазы. Эта важная деталь обязательно отображается на трехлинейных схемах и вариантах с большим количеством линий. Данная схема подходит и для двухфазных рубильников, когда отображается два прибора, соединяемых общей планкой. На рисунке 4 хорошо просматривается обозначение перекидного рубильника на схеме в однолинейном варианте. В этом случае вместо трех фаз указана всего лишь одна, которая называется условно средней.

Существуют варианты (рис. 5), обозначений рубильника на однолинейной схеме, в которой она превращается в многолинейную. Такое изображение используется при необходимости более подробного рассмотрения некоторых участков цепи.

Отдельное обозначение предусмотрено для реверсивных рубильников перекидного типа, устанавливаемых вместе с трехфазными асинхронными двигателями. Данные приборы характеризуются наличием трех положений, в том числе – 2 положения на включение и 1 – на отключение. Эти обозначения применяются чаще всего, но при использовании редких видов сетевых соединений, в нормативной документации вполне возможно подобрать УГО или скомбинировать наиболее подходящий вариант.
