Сантехнические переходники для канализационных труб разного диаметра

Сложности при соединении труб из разных материалов

Разные физические и эксплуатационные свойства чугуна и пластика обусловливают основные сложности при стыковке двух участков трубопровода.

Чугун – достаточно хрупкий металл, он требует осторожного обращения в процессе работы. Если при демонтаже старых канализационных труб допустимо использовать молоток, кувалду и грубую физическую силу, то при переходе фрагмента трубопровода из чугуна в пластик приходится аккуратно срезать трубу болгаркой и зачищать фаску от ржавчины и грязи

Пластик также накладывает на работу сантехника определенные ограничения. Необходимо учитывать коэффициент температурного расширения труб из полимера, если речь идет о замене на участке возле кухонной мойки или ванны.

Третий момент, обусловливающий сложность и ответственность задачи – разница в диаметрах соединяемых труб. Не всегда удается найти изделия, позволяющие выполнить прочное соединение в раструб, помещая трубу меньшего сечения в большую. Приходится покупать дополнительные переходники, компенсаторы, фитинги, а также герметики, ФУМ-ленту и другие материалы, чтобы добиться необходимой герметизации стыка.

Канализационные фитинги и сфера их использования

Пластиковые трубы для сооружения канализации подразделяются по материалу на три основных вида: полиэтилен, поливинилхлорид и полипропилен. Монтаж пластиковых изделий упрощается благодаря наличию таких комплектующих, как фитинги. Если для сооружения канализационных систем из чугуна применялись такие методики, как сварка и стыковка, то с пластиком все намного проще.

Для объединения пластиковых труб имеются фитинги для канализации. Они обладают рядом таковых преимуществ:

1. Небольшой вес изделий. Это позволяет облегчить транспортировку изделий, а также упростить процесс монтажа.
2. Продолжительный срок эксплуатации. Фитинги, как и пластиковые трубопроводы, имеют большой эксплуатационный ресурс, который достигает 50 лет. Такой продолжительный срок достигается за счёт того, что пластик принадлежит к категории устойчивых материалов к коррозионному разрушению.
3. Способность выдерживать колебания температуры. Элементы для соединения ПВХ труб выдерживают высокое значение температуры стока до 95 градусов.
4. Широкий сортамент фитингов. Изделия представлены в виде разных конструкций и размеров, что даёт возможность сконструировать трубопровод любого типа конструкции.

Фитинги из ПВХ являются самыми популярными и распространёнными, поэтому служат для объединения пластиковых трубок из различных материалов: полипропилен или полиэтилен. Фитингами называются элементы, применяемые для объединения труб между собой. Размерности фитингов для канализационных трубок стандартизированы, и выпускаются соответствующих диаметров. В зависимости от источника слива, имеются определённого диаметра устройства.

Таблица соответствия применения пластиковых труб при монтаже сточных систем по ГОСТу №21.604

Для сооружения внешней канализации применяются трубопроводы диаметром свыше 160 мм. На основании применяемых размеров труб подбираются аналогичного диаметра фитинги. При покупке канализационных трубопроводов, сразу же нужно подбирать комплектующие. После того, как все элементы для сооружения сточной системы будут готовы, можно приступать к сооружению стока.

Советы по выбору

Достаточно сложно самостоятельно рассчитать подходящий диаметр для наружной канализации в тех или иных условиях, но есть общие рекомендации, которые помогут решить проблему.

• 5-сантиметрового диаметра вполне хватает для душевой, отведения стоков от раковины и тому подобных элементов.
• От унитаза стоки отводятся в 11-сантиметровые конструкции.
• Для обустройства полноценного санузла, на территории квартир и частных домов, минимальный размер так же равен 11 см. Если дом многоэтажный, то мастера часто выбирают вертикальные системы с диаметром до 15 см. Если они выполнены по ГОСТ 51613 2000.
• 20 сантиметрам должно равняться сечение трубопровода, если речь о магистрали в плоскости по горизонтали, которая собирает и отводит стоки из всего дома.
• Меньше стояка не должна быть ветка, по которой стоки идут от сантехнических приборов к трубе по вертикали.

Видео

Трубы для наружной и внутренней канализации. Рекомендации специалистов // FORUMHOUSE

Сантехнические трубы из ПВХ с напором

Они актуальны для систем, в которых насосы отвечают за принудительную циркуляцию жидкости. Так создаётся давление с искусственным происхождением, тогда поток становится непрерывным.

Особенно актуальной установка насосов будет там, где много квартир, помещений с большой площадью.

Стенка трубы с размером в  50 мм увеличивается по толщине, иначе они не смогут выдержать увеличенную нагрузку. Допускается применение изделий многослойных. И здесь характеристики регламентирует ГОСТ 51613 2000.

Безнапорная разновидность ПВХ труб

Они применяются в современных канализационных системах чаще всего. Конструкция у них стандартна. Их не рекомендуют использовать в системах с давлением, создаваемым искусственно.

Можно устанавливать напорные трубы по всей длине наружной канализации, но это решение требует слишком больших затрат. Аналогичные безнапорные материалы  обходятся дешевле на 25 процентов, чем напорные.

Смотреть видео

Канализационные соединения ПВХ. Серая внутреняя канализация. SantehKlass.ru

О гофрированных разновидностях

Обладают самым необычным внешним видом. Стенки выглядят как гармошка. Что позволяет проводить монтаж даже в местах, к которым доступ затруднён.

В конструкции есть внутренний и наружный слой. Для изготовления внутреннего используется более гладкий материал, чтобы внутри не появлялись засоры. Внешний слой – это стандартный ПВХ.

Как соединять пластиковые трубы с чугунными?

Хватит и обычного переходника из резины, если необходимо соединить систему, у которой есть раструб. Пластиковые  наружные переходники нужны там, где раструб отсутствует.

При использовании резиновых манжет замена производится следующим образом.

1. Очищаем раструб с размером 250 мм от налёта и грязи, если они появились на поверхности.
2. Наносим слой герметика на наружную поверхность раструба. После чего деталь вставляется.
3. Труба из пластика для канализационной системы соединяется с манжетой.

Пластиковые соединительные элементы требуют несколько иного порядка действий.

• Край трубопровода на 250 мм выравниваем с помощью болгарки, если часть её лопнула за время эксплуатации.
• Надеваем на конструкцию в 250 мм манжет из резины. Его поверхность предварительно покрывается составом для качественной герметизации.
• Сверху надевается пластиковый переходник.

Видео

Какие ещё есть переходники для изделий из пластика?

Ассортимент пластиковых  наружных переходников на современном рынке достаточно широк. Они менее надёжны, чем металлические, но зато доступнее по стоимости. И их монтаж можно легко выполнить своими руками.

Выпускаются переходники из поливинилхлорида и полиэтилена на 250 мм, которые монтируются в системах с резиновыми манжетами.

Прочная фиксация создаётся за счёт эластичного кольца внутри, никаких дополнительных инструментов для монтажа не понадобится.

Не способны выдерживать большое давление и фитинги из ПВХ для монтажа на клей. Хотя они надёжнее, чем предыдущая разновидность.

Видео

Как правильно уложить канализационные трубы | Уклон канализации

Выпускаются полипропиленовые переходники на 250 мм, для монтажа которых применяется сварка. Формируют неразъёмные соединения. Для работы надо использовать специальные паяльники в комплекте с насадками. Они выполняются в таком же размере, как и диаметр трубопровода.

Наконец, некоторые производители выпускают конструкции на 250 мм, в которых пластиковые элементы являются вставками, а само изделие металлическое, либо выполнено из композита.

Это тоже довольно популярные сантехнические трубы и переходники из ПВХ для канализации.

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации, оборудованных резиновым уплотнительным кольцом:

1. Муфта — используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.

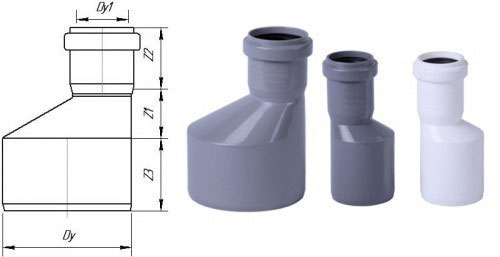

2. Редукция (переходник между разными диаметрами) — применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
3. Тройник — позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
4. Двухплоскостная крестовина — выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона — 45 0 и 90 0 .
5. Одноплоскостная крестовина — используется для обустройства двух параллельных ответвлений, углы 45 0 и 90 0. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
6. Отвод — позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
7. Компенсационный патрубок — используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
8. Заглушка — перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
9. Аэратор (канализационный клапан) — устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

Читайте так же: Как действует средство для засора труб

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

• обратный клапан — предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
• двухколенный сифон — соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

• ГОСТ №18559 — для безнапорной канализации;
• ГОСТ №52135 — для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

• муфты — диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
• отводы — ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
• тройник на 450 — ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба — 14-50 см;
• обратный клапан- ∅ 110-250, длина от 30 до 52 см;
• двухколенный сифон — ∅ 110-200 мм, длина 51-82 см.

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента — трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком. что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

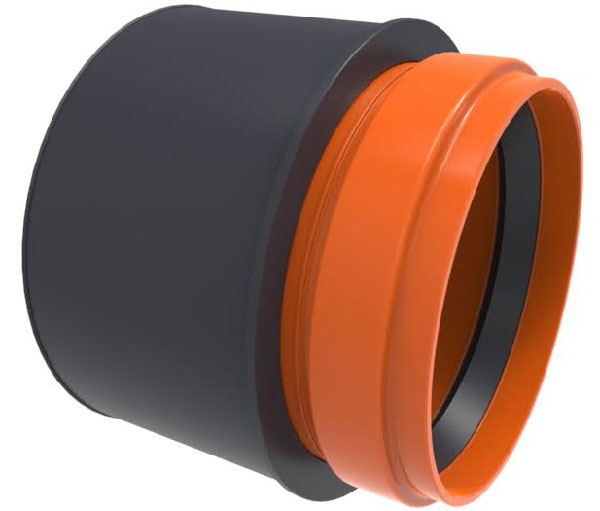

Разновидности переходов для пластиковой внутренней и наружной канализации

Переходники канализационных труб из пластика по способу соединения могут быть: сварными, склеиваемыми, резьбовыми, резиновое кольцо.

На самом деле, переходники для канализационных труб бывают самыми различными, например, некоторые из них:

Виды канализационных переходников

• соединительная муфта, отлично подойдет для соединения труб, где нет раструба;
• редукция – позволяет соединить трубы различного диаметра;
• ревизия с крышкой, нужна для того, чтобы можно было проникнуть в трубу и устранить засор. Если требуется установить для наружной канализации, то подойдет конструкция для смотрового колодца;

Отводы изменяю направление магистрали

отвод, позволяет изменить направление магистрали под углом 30, 45 и 90 градусов.

Как устроена наружная канализация?

Жёлтым или оранжевым цветом обозначают  сантехнические элементы, которые используются для прокладки наружной канализации, где размер диаметра составляет 50 мм.

Толщина стенки и прочность становятся самыми важными параметрами для представителей этой группы. По данным характеристикам гладкие конструкции можно разделить ещё на три категории.

1. SN8. Сантехнические изделия с наибольшей прочностью. Их можно прокладывать даже под оживлёнными магистралями, на большой глубине.
2. SN4. Лучше прокладывать их под дорогами без большой проходимости.
3. SN2. Не выдерживают серьёзных нагрузок.

Обустраивая внедомовые наружные сети, специалисты используют следующие разновидности соединительных элементов.

1. Одноплоскостная крестовина с прямым углом. Либо – тройник, поддерживающий углы в 45, 67 и 90 градусов. Это правило соответствует ГОСТ 51613 2000.
2. Тройник прямого угла, трёхраструбного типа.
3. Редукцию.
4. Сантехнические ревизионные люки для конструкций размером 50 мм.
5. Сифоны, снабжённые двумя коленями.
6. Клапаны обратного действия.
7. Отводы с двумя раструбами, прямоугольной формы.
8. Сантехнические отводы с большим количеством возможных углов: 15, 30, 45, 67 и 90 градусов.
9. Муфта. Главное – чтобы она соответствовала ГОСТ 51613 2000.

Чеканка

Этот метод перехода пластиковых и чугунных труб относится больше к монтажу чугунных труб, и чеканка подразумевает выполнение работ по герметизации с помощью льна, иных материалов для подмотки, с последующей заливкой герметиком или цементных раствором. Соединение труб производиться, как и в предыдущем случае, методом введения трубы меньшего диаметра (из ПВХ) внутрь трубы или раструба большего диаметра (из чугуна).

Технология соединения выполняется в несколько этапов. Вначале на трубу из ПВХ наносится слой клея, герметика, затем наматывается слой льна и производится соединение труб, дополнительно производится чеканка, набивка льна по диаметру для более качественной герметизации. После чего место соединения заполняется герметиком, сантехническим силиконом или иным составом. Различие от чеканки чугунных труб заключается в том, что для такого способа не применяют горячие битумные мастики, которые могут повредить трубу из ПВХ.

Назначение переходников

Современные канализационные коммуникации в подавляющем большинстве случаев монтируют из полимерных труб. В зависимости от планировки канализация имеет разводку по строению, которая соединяется в общий сток и выводится наружу.

Конфигурация трубопровода имеет множество прямых участков, которые соединены между собой в сложные системы с поворотами, отводами, тройниками, крестовинами, заглушками и ревизиями.

При сборке трубопровода используют канализационные переходники из полимерных материалов. Они могут быть как съемными, так и впаянными.

Здания старой постройки оснащены канализационными трубопроводами из чугуна, реже из стали. Для ремонта, частичной замены или врезки отдельной квартиры с пластиковой канализацией требуется соединить в одну систему трубы из металлических сплавов с трубами или фитингами из полимерных материалов.

Здесь на помощь также приходят переходники, которые сделаны со специальными разными концами, и позволяют надежно соединить разнородные коммуникации. Сантехнические канализационные переходники предназначены для:

• соединения прямых участков трубопровода с разным диаметром;
• соединение участков трубопровода из разных материалов (диаметр может быть как одинаковым, так и отличным друг от друга);
• создания необходимой конфигурации канализационного участка (повороты, обход, разводка).

Достоинства труб ПВХ для канализации

Поливинилхлорид — это современный материал, который отлично зарекомендовал себя на рынке трубных и фитинговых изделий.

Обычно трубы ПВХ применяют при прокладке канализации (как внутренней, так и внешней), в напорных системах и скважинах, дренажных конструкциях и самотечном сливе.

• антикоррозийными свойствами;
• невосприимчивостью к поражению микроорганизмами;
• гладкостью внутренней поверхности, что препятствует оседанию и нарастанию осадка;
• диэлектрическими свойствами (поливинилхлорид не проводит электрический ток);
• экологической безопасностью, отсутствие вредных выделений;
• инертностью (ПВХ трубы не вступают в химический контакт с транспортируемой средой);
• устойчивостью к перепадам температур;
• устойчивостью к барометрическим нагрузкам;
• длительным сроком эксплуатации;
• простотой монтажа;
• легким весом изделий;
• большим ассортиментом труб различных назначений и фасонных изделий;
• привлекательной стоимостью, которая значительно ниже, чем цена металлических.

Проходящие внутри помещения ПВХ трубы в большинстве случаев не нуждаются в изоляции. Если же такая потребность возникает (например, при монтаже подземных коммуникаций или установке под открытым небом), трубопровод рационально дополнительно изолировать и утеплить.

Материал изготовления

Чугунные переходники

В домашних условиях чаще всего монтируют трубопроводы из пластика. В соответствии с материалом изготовления основных разветвлений выбирают переходники из полипропилена или ПВХ.

Преимущества полимерных элементов:

• невозможность коррозии;
• малый вес;
• простота установки;
• большой ассортимент;
• бюджетная стоимость;
• отсутствие необходимости применения специализированного инструмента при монтаже.

Полипропиленовые детали создают большую герметичность соединения, особенно если оно выполнено сварочным методом. Работы выполняются специальным паяльником и особыми насадками.

К недостаткам пластиковых изделий относят меньшую прочность в сравнении с металлическими. Они не могут переносить крайне высокие или низкие температуры, излишне агрессивное химическое воздействие. Но в быту таких крайностей не бывает, и для домашней канализации полимерные элементы вполне подходят.

Чугунные изделия – прочные, долговечные, устойчивы к гидравлическим ударам и температурным перепадам. Стоят они также недорого. Единственный минус – переходники довольно тяжелые.

Медные и стальные (обычно также с добавлением меди) детали используются там, где без резьбового соединения не обойтись. Нарезка может быть нанесена как внутри, так и снаружи. Это прочные, но легкие изделия. Чтобы улучшить антикоррозийные качества их покрывают цинковым либо никелевым напылением. Недостатком является цена – подобные детали дороже аналогов из иных материалов и не всегда подходят для трубопроводов из полимеров.

Применение пластиковых изделий в канализационных коммуникациях

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

• низкий вес, что облегчает их транспортировку и монтаж;
• длительный срок службы — эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
• широкий температурный режим — пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
• обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

Сортамент фасонных изделий для канализационных систем

ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ  №21.604 «Водоснабжения и канализация«, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

• сливная труба ванны — диаметр 40 мм (укладывается с уклоном 1:30);
• душ — диаметр 40 мм (уклон 1:48);
• унитаз — диаметр 110 мм (уклон 1:20);
• раковина — диаметр 40 мм (уклон 1:12);
• биде — диаметр 40 мм (уклон 1:20);
• мойка — диаметр 40 мм (уклон 1:36);
• комбинированный слив на душ, ванну и мойку — диаметр 50 мм (уклон 1:48);
• центральный стояк — диаметр 110 мм;
• отводы от центрального стояка — 60 мм.

Трубы большого диаметра для наружной канализации

Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ  подбираются так, чтобы их размеры соответствовали друг другу.

Классификация канализационных фитингов

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам — сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

В зависимости от способа соединения канализационные фитинги классифицируются на:

• раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
• под склеивание, без уплотнительного кольца.

Раструбное соединения канализационных труб

В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов — «Тангит», «Винилит», «Феникс» и «Маркс», действующий ВСН 35-86 «Инструкция по монтажу пластмассовых труб» рекомендует использовать клей «ГИПК-127«.

Размеры канализационных переходников

Производители сантехнической арматуры предлагают большой выбор пластиковых канализационных переходников разных диаметров и модификаций. В гражданском строительстве, при индивидуальной разводке наиболее применимы трубы, переходники и фитинги диаметром на 50 мм и 110 мм. Для отвода кухонных стоков используют трубы меньшего диаметра, для канализационных стоков – большего.

Часто используемые канализационные переходники:

• переход с 50 на 110 мм в виде муфты;
• переход с изменением направления – уголки;
• соединение больше 2 труб с разными диаметрами (с 50 на 110 мм; с 25/20 на 50 мм) – тройники, крестовины;
• обводы – специальные изогнутые фитинги для обхода труб без дополнительных стыков;
• компенсаторы – для отвода горячих стоков при пластиковом трубопроводе.

Для принудительного водоотведения, когда канализационная система эксплуатируется под давлением, используют либо стальные трубопроводы, либо пластиковые из поливинилхлорида.

Соответственно материалам труб подбирают канализационные переходники. ПВХ трубопроводы эксплуатируются при давлении от 6 до 12,5 атмосфер. Это требование сохраняется, даже если принудительная циркуляция осуществляется периодически.

Пластик и чугун

Теперь рассмотрим,как соединить чугунную канализационную трубу с пластиковой, что часто встречается во время ремонтов в многоквартирных домах. Есть 1 способ с использованием пресс-фитинга и 4 без его использования. В любом случае после прочтения статьи вы сможете самостоятельно создать надежное соединение.

Соединение канализационной трубы пластиковой с чугунной с помощью резиновой прокладки и силикона

Используем резиновую прокладку

Когда после удаления старой чугунной трубы внутренняя поверхность раструба осталась ровной, есть возможность использовать специальный уплотнитель. В данном случае пластиковая войдет в нее на 30-80 мм.

Вариант дает возможность быстро произвести монтаж и продолжить эксплуатацию системы канализации. Срок службы такого соединения – до 8 лет.

Обычно канализационный стояк имеет 2 выхода – первый Ø100 мм, второй – Ø50 мм для водоотвода.

Инструкция по соединению следующая:

1. Очистите места стыковки от грязи и ржавчины.

Прочистите место соединения

1. Нанесите на внешнюю сторону резинового перехода слой герметика.
2. Вставьте резиновый переходник в раструб чугунного раструба.
3. Установите в манжету новую трубу.

Если раструба нет, используется пластиковый переходник.

В данном случае делают следующим образом:

1. Отрежьте часть чугунной трубы болгаркой и выровняйте край.
2. Наденьте на эту часть резиновый переходник.
3. Промажьте край герметиком.
4. Наденьте сверху трубы смазанную герметиком манжету.

Зачеканка соединения

Подмотка изо льна

Данное соединение чугунных и пластиковых канализационных труб часто применяется при стыковке первых, однако подходит и для нашего случая.

Вам следует выполнить следующее:

1. Намотайте на пластиковую трубу в точке стыка в несколько слоев сантехническую подмотку, цена ее небольшая. Жалеть ее в данном случае не стоит.
2. Узким шпателем или широкой отверткой плотно затолкайте в щель между изделиями. Из-за этого способ получил название чеканка.
3. Промажьте несколько раз переход на чугунную полимерцементным раствором, состоящим из цемента, воды и ПВА клея.
4. Эксплуатировать канализацию можно только через сутки.

Такой стык будет являться достаточно надежным. Хотя сегодня на смену пришел силиконовый герметик, льняную подмотку часто применяют при стыковке под умывальником или мойкой. Если и возникают спустя время протеки, это не связано с данным узлом.

Простой стык

Применяем сантехнический силикон

Обычно используют способ тогда, когда стык пластиковой трубы с чугунной имеет щель шириной до 2 мм

При этом уделить особое внимание герметичности стыка в нижней части

В этом случае нужно:

1. Высушите место стыка, для чего лучше всего применять строительный фен.
2. Загоните силикон в щель строительным пистолетом.

1. Подождите, пока слой силикона высохнет, на что обычно уходит 3-5 ч. Учтите – чем он будет толще, тем время на высыхание будет больше.

Схема установки пластиковой фановой трубы в чугунную

Комбинированные методы

Для повышения надежности соединения между пластиком и чугуном используют комбинирование способов:

1. Для заделки большой щели применяют резиновую прокладку вместе с зачеканкой.
2. При использовании гофры для подключения унитаза к системе комбинируют зачеканку льняной подмоткой с санитарным силиконом, которым промазывают в месте стыка резиновые уплотнители и чугунную крестовину.
3. Вместо полимерцементного раствора часто применяют силиконовый герметик.

Пресс-фитинг

В данном случае применяют фум-ленту или паклю.

Технология работ следующая:

1. Отрежьте вместе будущего соединения старую трубу болгаркой или открутите муфту, установленную на чугунной.
2. Смажьте край трубы солидолом или маслом.
3. Нарежьте резьбу резьборезом, протрите место и намотайте на него фум-ленту или паклю.

Накрутка пресс-фитинга

1. Смажьте подмотку силиконом.
2. Накрутите пресс-фитинг рукой на резьбу (не используйте ключ, чтобы он не лопнул). Вы можете потом докрутить его после включения подачи воды, если нужно будет остановить протечку.

Основные свойства и виды переходников для труб из разных материалов

Для выбора необходимых переходников следует знать, что предлагает рынок сантехники и как их можно использовать. Различают две группы канализационных переходников:

• концентрические – предназначенные для установки на вертикальных участках коммуникаций;
• эксцентрические – устанавливаются на горизонтальном трубопроводе.

Канализационные переходники устанавливают как на внутренних участках трубопровода, так и на уличных.

Они дают возможность соединять разные материалы без демонтажа всего трубопровода.

Условно их разделяют по способу соединения на:

• склеиваемые;
• сварные;
• резьбовые;
• с герметизирующей резинкой при соединении в раструб.

• соединительные муфты;
• уголки на 45, 67, 90 градусов (в канализационных соединениях угла в 90 градусов стараются избегать);
• крестовины для разводки;
• компенсаторы;
• ревизии – открывающиеся фитинги для прочистки канализации.

При переходе с чугуна на пластик используют переходники в виде резиновой манжеты, которая может быть внутренней и внешней.

Внутренняя манжета

Внутренняя манжета – канализационный переходник с чугуна на пластик, который вставляют внутрь раструба ПВХ или чугунной трубы. Это наиболее используемый вариант соединения чугуна и пластиковых труб при замене канализации в отдельно взятой квартире многоквартирного дома.

Подключение пластиковой канализации к общей чугунной трубе осуществляют просто:

• Внутреннюю поверхность раструба очищают от остатков зачеканки предыдущего соединения (цементный раствор или сера), от острых, торчащих образований. Раструб необходимо сделать изнутри как можно более гладким, чтобы переходник лучше прилегал к стенкам.
• Промазывают поверхность герметиком и вставляют внутрь манжету соответствующего диаметра.
• Внешнюю часть манжеты герметиком не обрабатывают, поскольку пластиковая труба с резиновой манжетой соединяется герметично и так.

Если чугунная часть канализационной трубы оканчивается прямым участком, то для соединения ее и пластиковой системы используют внешний переходник.

Внешняя манжета

Канализационный переход через пластиковый раструб имеет более многоступенчатое соединение. Вам потребуется:

• ровно отпилить срез чугунной трубы, зачистить его от острых элементов, промазать герметиком;
• сверху надевается резиновая манжета с дополнительным резиновым кольцом;
• на резиновый переходник устанавливают пластиковый переходник;
• подсоединяют пластиковую трубу с раструбом и уплотнительным резиновым кольцом.

Для большей надежности соединения часто оба способа герметизации компонуют — на материал зачеканки наносят санитарный герметик.

Читайте так же: Труба бшгд ст 20 108х4 гост 8732 78

Особенности монтажа сантехнических переходников для канализационных труб разного диаметра

Правильный выбор переходника

Первым шагом при монтаже сантехнических переходников для канализационных труб разного диаметра является правильный выбор переходника. Он должен иметь точно соответствующие диаметры для труб, которые будут присоединяться. Неправильно выбранный переходник может вызвать затруднения в работе канализации и потребовать дополнительных затрат на доработку системы.

Правильный монтаж переходника

Правильный монтаж сантехнических переходников для канализационных труб разного диаметра играет ключевую роль в надежности системы. Переходник должен быть установлен в строго вертикальном положении и герметично закреплен при помощи клея или специальных фитингов. В случае неправильного монтажа переходника, можно столкнуться с утечками и другими проблемами в работе канализации.

Преимущества сантехнических переходников

• Удобство – сантехнические переходники для канализационных труб разного диаметра упрощают процесс монтажа системы.
• Надежность – правильно установленные переходники обеспечивают герметичность системы и надежную работу канализации.
• Экономичность – использование переходников значительно снижает затраты на ремонт и доработку канализационной системы.

Компания «Sanex» предлагает широкий выбор сантехнических переходников для канализационных труб разного диаметра разных производителей и размеров. Наши специалисты помогут вам с выбором и монтажом необходимых компонентов для вашей системы канализации.
