Улучшаем печное отопление дома с помощью водяного котла

Вопрос-ответ:

Какую площадь помещения может отапливать печь с водяным котлом?

Печь с водяным котлом может отапливать помещения разной площади, в зависимости от ее мощности. Обычно печи с водяным котлом предназначены для помещений от 50 до 200 квадратных метров.

Какие преимущества есть у печи с водяным котлом для отопления дома?

Печь с водяным котлом имеет ряд преимуществ. Во-первых, она позволяет сэкономить на отоплении, так как использует древесное топливо. Во-вторых, она обеспечивает равномерное и комфортное отопление, так как передает тепло через систему водяных трубок. В-третьих, печь с водяным котлом может быть использована и для горячего водоснабжения, если установлена соответствующая система.

Как проектировать и монтировать печь с водяным котлом для отопления дома?

Проектирование и монтаж печи с водяным котлом – это ответственный процесс, который должен выполняться профессионалами. Необходимо правильно выбрать и установить печь, рассчитать необходимую мощность и выбрать нужную систему отопления

Также важно учесть безопасность и соответствие всех норм и требований

Современное состояние

С развитием технологий сварки стали, стало возможным производство дровяных котлов и каминов из тугоплавких сортов стали со сложной внутренней структурой. Эта возможность позволяет нам сегодня купить и своими руками установить у себя дома котлы сложных форм, с эффективными внутренними водяными контурами, или системой труб — теплообменников. КПД у таких котловых систем значительно вырос, срок службы увеличился, а неприхотливость и надежность в эксплуатации стали на порядок лучше.

При этом и современные дровяные отопительные камины, котлы и печи из стали, которые можно купить на рынке, не имеют сложных электронных систем контроля горения и обеспечения работы оборудования. Если, в каких-то моделях электронные системы контроля и присутствуют, то в минимально необходимом, для обеспечения безопасной эксплуатации, количестве. Конечно, это момент положительно сказывается на цене таких котлов отопления.

На базе снабженного водяным контуром котла на дровах, своими руками можно сделать весьма качественную систему отопления загородного дома.

Подготовка к строительству и проектировка печного водяного отопления

Первым делом требуется разработка проекта, который лучше обсудить с соответствующими специалистами в данной области. Для печного отопления в доме с водяным контуром, как правило, предполагается расположение печи в центральном участке в доме и таким образом, чтобы топка выходила, например, на кухню либо иное нежилое помещение, а корпус ж е должен находится именно в жилом помещении. Такое размещение позволяет обогревать одновременно несколько комнат эффективно

Величина печи определяется габаритами самого дома. При этом один метр печной площади способен обогревать около 35 квадратных метров в доме, следовательно, по данному показателю можно рассчитывать ее величину для конкретного сооружения или дома.

В определенных случаях приобретают регистр для готовой уже печи, однако, такое бывает достаточно редко. Зачастую первым делом изготавливают или приобретают регистр необходимой площади, и уже после по нему собирается печь заданной величины.

Регистр может быть выполнен из листа или из труб, но в любом случае толщина металла должна быть как минимум 3-5 миллиметров. Более тонкий метал прогорит быстро, из-за чего придется поменять теплообменник, что приведет к большим финансовым расходам.

В топливное отделение устанавливают регистр, оставляя при этом между стенками и ним зазор небольшого размера для компенсации температурного расширения и обеспечения более эффективной передачи тепла. К тому же, необходимо обеспечить доступ, чтобы проводить периодическую чистку топки, поскольку зола и иные продукты сгорания понижают уровень КПД обогревателя.

Важнейшим условием для работоспособности системы является постоянный процесс циркуляции в трубах воды, для чего их нужно располагать обязательно под уклоном, также желательно при этом устанавливать циркуляционный насос, позволяющий гарантировать бесперебойную стабильную работу и не дающий закипать теплоносителю.

Завершив проектирование работы, рекомендуется показать выполненную схему соответствующим специалистам, так как любая ошибка может сделать всю конструкцию нестабильной, и поэтому пренебрегать правилами безопасности ни в коем случае нельзя.

Печное отопление от дровяной печи

С помощью дровяных печей с древних времен человек обогревал жилое помещение, используя конвекционный механизм, т.е. разогревая окружающий воздух, который распространялся по дому. Такой вариант прост, но малоэффективен. Очень жарко рядом с печкой, но можно замерзнуть в дальнем углу во время холодов, необходим большой запас дров. Обогреть большие дома с помощью одной обычной печиневозможно.

Естественно, что возникает вопрос: как совместить эти два механизма при обустройстве собственной отопительной системы? Решение найдено путем установки водяного контура, который представляет собой трубную разводку внутри печи. Проходя по ним, вода нагревается до высокой температуры и далее распределяется по аналогии с централизованной системой отопления. Вода в трубе не может нагреться мгновенно, требуется определенное время для ее нахождения внутри печи. Увеличение времени прохождения теплоносителя обеспечивается многократным изгибанием трубы или формированием иных сложных трубных конструкций.

Особенности печей Кузнецова

Кроме высокой эффективности, эти устройства отличаются следующими преимуществами:

• Простая чистка — из-за значительных температур в топочной камере сгорает даже зола, снижая количество необходимых операций по уборке.
• Многофункциональность — кузнецовки часто оснащаются варочной плитой, духовым шкафом, котлом для нагрева воды.
• Конструкция позволяет строить печи различной формы, размеров, это обеспечивает их более удобное расположение в доме, а также расширяет выбор декоративного оформления приборов.
• Равномерный прогрев стен печи положительно сказывается на прочности кладки, поэтому кузнецовки отличаются долговечностью.

Постройка такой печи окажется вполне возможной для опытного мастера — если же опыта не хватает, рекомендуется обратиться для расчета чертежа к специалисту. При самостоятельной работе по готовой схеме требуется внимательно следовать рекомендациям, не изменяя порядовку выбранного проекта по своему усмотрению.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Чем хороши кирпичные печи?

Старые добрые печи по-прежнему популярны в частном секторе и не сдают свои позиции. Что интересно: многие владельцы домов отказываются от современных отопительных устройств в пользу этих очень объемных конструкций, и неспроста. Печи из кирпича имеют массу достоинств:

1. Они полностью автономны и энергонезависимы, без тепла дом не останется в любом случае, даже если отключат электричество;
2. Печи имеют высокий КПД, хорошо прогреваются и долго сохраняют тепло;
3. Они легки в эксплуатации, есть возможность красивой отделки изразцами;
4. Если в печной конструкции предусмотрена варочная поверхность, то на ней можно готовить еду: варить, тушить и печь;
5. Наличие печного тепла создает более комфортную обстановку в доме;
6. Печное тепло не пересушит и не перегреет воздух помещения;
7. При желании, в печную кладку можно вмонтировать емкость для воды, горячую воду из которой также можно использовать как на отопление, так и на различные хозяйственные нужды;
8. Печная конструкция легко ремонтируется путем замены пришедших в негодность кирпичей на новые.

Но и недостатков у печного отопления немало:

1. Печь долго растапливается и также долго набирает тепло;
2. Все обслуживание будет происходить исключительно вручную;
3. Строить печную конструкцию и перекладывать ее, если потребуется ремонт, сможет только специалист, которых уже немного, да и работа их стоит дорого;
4. Изготовление такой конструкции выполняется только из высококачественного дорогого кирпича;
5. Даже самая маленькая печная конструкция займет довольно большой объем в доме;
6. Любая печь из кирпича имеет большой вес и требует изготовления фундамента под нее;
7. Наличие печного отопления создает риски возгорания дома;
8. Резкий нагрев топки может привести к возникновению трещин на кирпичах и дорогостоящему ремонту.

Для чего вообще нужен водяной контур в системе отопления.

Считается что в доме с печным отоплением углы и пол всегда холодный. Так же бытует мнение о том что в доме с печным отоплением всегда «плачут» окна. Все дело в том что отопительный прибор — печь в доме, — обогревает достаточно локализовано. Стоит себе печка в одном месте…

Так вот для того чтобы уменьшить теплопотери возле окон — от окон. А так же для того чтобы разнести тепло от печи по краям дома — по углам и местам стыка стен с полом, — нам и нужен водяной контур.

Можно предположить, что водяной контур необходим, если в доме есть хотя бы одна комната куда напрямую не выходит поверхность печи. А если таких комнат 2 или три, то уж тем более…

Кратко о том — как обычно делают водяной контур в доме с печью.

В старых домах, в деревнях без газа, печное отопление с водяным контуром в деревянном доме решали следующим образом. в печь встраивали котел — прямо в топку. Из печи самотеком, через обычный открытый бачок расширения (под потолком) пускали воду по широким трубам. Это могли делать либо в круговую по дому. Чаще всего делали замкнуто — подача и обратка по одной стене.

Современные стройматериалы позволяют сделать разводку с переходом на пластик. Разводку делают уже на алюминиевые радиаторы под окнами. Это позволяет существенно снизить необходимость протопки, теплоноситель отдает тепло «дозированно» через радиаторы, которые можно тоже настраивать.

Таким образом можно попытаться решить одну из основных проблем печного отопления с водяным контуром в деревянном доме — быстрое остывание теплоносителя. Все-таки у пластика теплопроводность ниже чем у стали. Тем более что пластиковую трубу можно теплоизолировать.

Но некоторые проблемы печей с водяным контуром современные строительные материалы решить не могут.

Посмотрите небольшое видео, о печи, заказчик которой отказался от подключения уже вмонтированных регистров на отопление:

Особенности печной кладки

Для возведения печи выбирают подходящий стройматериал. Оптимальным вариантом считается кирпич нормального обжига, а для стенок топочной и дымового канала лучше купить тугоплавкий кирпич.

Печная кладка

• Перед тем как укладывать кирпич, его опускают в воду и держат пока не перестают появляться пузырьки воздуха;
• Каждый ряд и угол обязательно привязывается;
• Раствор наносят сразу по всему ряду, слоем примерно 5 мм, и на торец каждого кирпича непосредственно перед укладкой;
• Во время укладки топки раствор из глины рекомендуют распределять не мастерком, а рукой;
• Положив около 5 рядов, между швами аккуратно срезают раствор и затирают шов мокрой губкой;
• Конечно, обязательно контролируют вертикальность и горизонтальность возводимых стенок.

Этапы возведения печи

Конечно, все этапы осуществляются исходя из снип на печное отопление. Первым этапом кладки печи будет сооружение фундамента. Под фундамент готовится котлован. В яму необходимо заложить несколько слоев битого кирпича или щебенки. Каждый слой должен иметь в ширину от 15 до 20 см. Также нужно уложить несколько рядов кирпича. Для этого потребуется цементный раствор. Сверху укладывается слой из толя или рубероида. Фундамент должен подниматься над полом на несколько сантиметров.

Для приготовления кладочного раствора из глины и песка потребуется несколько дней. Процесс приготовления будет происходить в несколько этапов:

Подготовка глины. Для кладки более оптимальным вариантом будет использование синей глины. За три дня до начала кладки глину нужно замочить в воде в пропорциях 1 к 1, если глина влажная. Если глина сухая, то пропорция должна выглядеть так: 1 к 2. Раствор нужно помешивать и если есть необходимость, добавить воду.

https://youtube.com/watch?v=tKemktKq940

• • Подготовка песка. Для кладки лучше всего использовать горный песок кристаллического типа. Можно, однако, использовать и речной или морской песок. Перед использованием песок нужно очистить. Для этих целей его нужно погрузить в воду и настаивать в течение двух-трех дней. Периодически нужно сливать жидкость мутного цвета до тех пор, пока вода не станет полностью прозрачной.
  • Замешивание раствора. На бойке нужно сделать грядку из песка и цемента. Ее нужно перелопачивать до тех пор, пока не будет получена масса однородного типа. Полученную смесь нужно высыпать в заранее подготовленную посудину и залить глиняным раствором. Материал, который получится, должен походить на густую сметану. Чтобы повысить плотность раствора, можно добавить в него поваренную соль. На одно ведро воды необходим один килограмм соли.

https://youtube.com/watch?v=CrotjDqPL0Y

Проверка качества раствора. Готовый раствор должен быть довольно пластичным. Он должен хорошо расстилаться и не рассыпаться на части. Чтобы проверить, насколько качественный получился состав, его необходимо зачерпнуть посредством мастерка и разложить на кирпич. Если он будет прилипать к мастерку, в него необходимо добавить еще немного воды и песка. Глину необходимо добавить в том случае, если он будет плохо ложиться.

Конструктивные особенности

Основополагающим элементом печки с водяным контуром является теплообменник. Он может быть любой формы, любых размеров и изготавливаться из любых материалов. Основное его требование – это эффективное потребление тепловой энергии и передача ее теплоносителю. Чаще всего теплообменник изготавливают из металлических труб в виде змеевика или регистра

Здесь важно, чтобы площадь отбора тепла была максимально большой. Некоторые мастера изготавливают теплообменник в виде бака из металлических листов толщиною 4-5 мм. Установка теплообменника в печь

Установка теплообменника в печь

Кирпичная печь с водяным отоплением и даже без него является потенциально опасным видом оборудования. Поэтому специалисты рекомендуют очень внимательно относиться к проектированию прибора и к его возведению

На что необходимо в первую очередь обратить внимание?

Обычно система печного отопления проектируется одновременно с проектом самого дома. Печь является неотъемлемой частью здания, так что ее размеры и форма должны точно вписаться в него. Считается, что доступ к топочной части агрегата должен быть свободным

И лучше всего, если этот доступ будет со стороны коридора.

Особое внимание должно уделяться пожарной безопасности печки. Есть несколько обязательных требований, которые должны строго выполняться. Первое – воздушный зазор между печкой и деревянными стенами

Второе – облицовка горючих элементов дома кирпичом или другими негорючими материалами

Первое – воздушный зазор между печкой и деревянными стенами. Второе – облицовка горючих элементов дома кирпичом или другими негорючими материалами.

Вся сложность возведения печного водяного отопления заключается в том, что надо правильно возвести саму печь. Все дело в том, что в топке печи будет установлен теплообменник, который будет занимать приличное пространство камеры сгорания топлива. А, значит, размеры топки должны быть больше, а соответственно и сами габаритные размеры печи должны увеличиться. Вот почему этапу проектирования уделяется столько внимания.

Разновидность теплообменника

Самостоятельно создать проект печки, если вы не специалист, невозможно. Здесь, хотите вы того или нет, необходимы определенные знания в области теплотехники и большой опыт сооружения обычных кирпичных печей. Поэтому рекомендуем обратить к мастеру, не стоит заниматься самодеятельностью, чтобы избежать неприятностей в будущем.

Некоторые мастера предлагают установить теплообменник в уже существующие кирпичные печи и сделать через него обвязку водяного отопления. Неплохой вариант, но достаточно сложный. Здесь придется демонтировать часть кладки топочной камеры, сделать отверстия для труб подводящего и обратного контура, каким-то образом установить и закрепить теплообменник. При кажущейся экономии это очень трудоемкий монтажный процесс, требующий больших временных затрат.

Печи с водяными контурами: разновидности

В частном доме печное водяное отопление может изготовляться в двух вариантах:

Для уже смонтированной печи изготовляется змеевик, который устанавливается в нее. Таким способом действуют гораздо реже, поскольку он довольно трудоемкий. Сложность заключается в необходимости изготовления топливника под готовые габаритные размеры. Тепловой источник выкладывается собственными руками по размерам регистра. Если печка будет сложена соответственным образом, то будет служить надежно и долго

Особое внимание уделяется внутренней величине рубашки, которая должна начинаться от 4-5 см. В противном случае будет происходить закипание воды. Есть также большая вероятность плохой циркуляции теплоносителя, а потому потребуется установка насоса

Есть также большая вероятность плохой циркуляции теплоносителя, а потому потребуется установка насоса.

Толщина стенок должна соответствовать предполагаемому топливу, то есть его теплотворным возможностям. Для топки дровами достаточно и трех миллиметров, а для угля – не менее пяти миллиметров. Зазор между регистрами и стенками допускается в пределах 10-20 мм. Это необходимо для нивелирования теплового расширения используемого металла и сохранения его целостности.

Печное отопление с помощью воздушной системы

Причина устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, заключается в экономичности эксплуатации – доступности дров, топливных брикетов или угля.

Недостаток состоит в ограниченности обрабатываемого пространства, который можно исключить путем устройства водяной и воздушной системы на основе кирпичного агрегата.

Благодаря относительно небольшому пути он не успевает потерять температуру. В результате достигается равномерное распределение тепла по дому.

Камеру для нагрева воздуха устраивают над топкой, чтобы горячая верхняя поверхность топки и дымоход передавали ей максимальное количество тепла. Циркуляция воздуха происходит естественным образом или с помощью вентиляторов.

Естественная циркуляция происходит в результате разницы плотности холодного и горячего воздуха. Холодный воздух, попадая в нагревательную камеру, вытесняет горячий в воздуховоды.

Такой способ не требует наличия электроэнергии, однако при недостаточно быстром движении воздуха через камеру нагревания он сильно раскаляется, что может вызвать проблемы.

Воздушное отопление с естественным движением нагретого воздуха предполагает установку воздуховодов для направленного движения. В принудительных вариантах перемещение воздуха стимулирует вентилятор (+)

Принудительная циркуляция происходит с применением вентиляторов или насосов. Однако нагрев помещений происходит более быстро и равномерно. При принудительной вентиляции, регулируя ее режим, можно легко управлять объемом подаваемого воздуха в различные помещения, тем самым определяя микроклимат отдельных комнат дома.

По типу подачи холодного воздуха системы делятся на две разновидности:

• С полной рециркуляцией. Нагретые воздушные массы чередуются с охлажденными в пределах одного помещения.  Минус схемы в том, что качество воздуха падает при прохождении каждого цикла нагрева/охлаждения.
• С частичной рекультивацией. Производится забор части свежего воздуха с улицы, который подмешивается к части воздуха из помещения. После нагрева смесь двух воздушных порций поставляется потребителю. Преимущество в стабильном качестве воздуха, недостаток в энергозависимости.

Понятно, что к первой группе относятся канальные системы с естественным движением воздушного теплоносителя. Ко второй относят варианты с принудительным перемещением воздуха, для движения которого необязательно устраивать сеть воздуховодов.

Приток воздуха с улицы дает системе с естественной циркуляцией дополнительный импульс, что позволяет обойтись без использования вентиляторов

Основные преимущества воздушного отопления по сравнению с водяным:

• высокий КПД;
• безаварийность;
• отсутствие радиаторов в помещениях.

Устройство контура с принудительным движением позволяет обойтись без сооружения системы воздуховодов. Вдобавок, эту разновидность можно совмещать с кондиционированием, увлажнением и ионизацией воздуха.

Основные недостатки воздушного отопления по сравнению с водяным:

• при использовании печи температура подаваемого воздуха имеет значительный диапазон, в отличие от использования других средств нагрева;
• воздуховоды имеют большой диаметр, поэтому монтаж необходимо осуществлять на этапе строительства;
• желательно расположение печи в подвальном помещении, иначе необходимо применение вентиляторов, которые издают шум.

Движение воздуха в помещении имеет отрицательную сторону – поднимает пыль, однако использование фильтров на выходе из воздуховода позволяет эффективно эту пыль отлавливать, таким образом, уменьшая общее количество пыли в доме.

Другой особенностью воздушного отопления имеющую положительную и отрицательную стороны является скорость передачи тепла. С одной стороны – помещения нагреваются быстрее, чем при отоплении с помощью водяного контура, с другой стороны отсутствует тепловая инерция – как только печь или камин гаснет, то помещение сразу начинает остывать.

Для обеспечения равномерного давления в боковых ветвях воздуховода необходимо исключить их врезку в последние полметра магистрального воздуховода

В отличие от водяного отопления монтаж системы воздушного отопления не представляет никакой сложности. Все элементы (трубы, отводы, вентиляционные решетки) достаточно просто можно соединить без сварочных работ. Существуют гибкие воздуховоды, которые могут принимать любую форму, в зависимости от геометрии помещений.

На основе печи или камина с кирпичной или стальной топкой можно устроить как воздушное, так и водяное отопление

Процесс установки водяного контура

Регистра для водяного печного отопления

Для эффективной работы оборудования для отопительной водяной системы необходимо установить так называемый регистр, который представляет собой котел или теплообменник. Его также часто называют змеевиком. Такой регистр ставя  в печной топливник.

Схема водяного печного отопления для частного дома состоит из следующих элементов:

• камера горения;
• зольник;
• герметичная дверца для печи;
• люк для очистки печи;
• специальная поверхность для разогрева печи;
• инжектор;
• шибер;
• отсекатель;
• конвективные трубы;
• колосник.

Изготавливая емкость самостоятельно, важно учесть, что в целях соединения деталей применяют только сварку. Подключая трубы отопления, нужно использовать специальные элементы соединения в виде фитингов, муфт и прочего

Применение именно конструкции такого вида для дома даст возможность сэкономить на котле, для которого материалы изготовления обойдутся гораздо дешевле, нежели если купить уже готовый. Наиболее оптимальный вариант – применение обычной трубы из металла для водяного отопления, в  которой просто проделываются отверстия для выходов и входов трубопровода.

Особенности разводки труб водяного контура

Систему труб подключают к теплообменнику, установленному в печи, через раструбы, которые вводят сквозь одну из стенок. Водяной контур в такой системе чаще устраивают в виде двухтрубной системы. Разводка может быть, как нижняя, так и верхняя.

Регистр для печи из старой батареи

Естественно, отопительный контур должен быть полностью укомплектован. Расширительный бак устанавливают в самой верхней точке магистрали, ставят предохранительный и воздушный клапаны, а также обязательно включают в систему блок безопасности с манометром, на входе и выходе радиаторов подсоединяют вентили.

Водяной контур можно подключить к циркуляционным насосу, он заметно повышает КПД и позволяет более гибко подойти к решению вопроса разводки труб. Но в таком подходе существует проблема. Если из-за перебоев в электроснабжении насос перестанет работать, вода не будет циркулировать и начнет закипать в змеевике.

В холодную зимнюю пору, когда котел работает на всю, может быть достаточно одной минуты, чтобы последствия были плачевными. Печь, в отличие от газового котла, быстро выключить не удастся. По этим причинам рекомендуют устраивать комбинированный способ разводки.

Вывод труб под отопление

В подающей трубе, после ее выхода из печи, устраивают коллектор разгона, поднимая трубу вертикально на 1-1,5 м, а затем опускают на уровень радиаторов. Участки магистрали располагают под уклоном в 3-5°. В случае аварийного режима циркуляция теплоносителя будет естественной.

Циркуляционный насос лучше монтировать в контур на обратке как можно ближе к расширительному бачку при помощи байпаса, при этом ось насоса должна располагаться строго по горизонтали.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Устройство и элементы системы

В печной массив встраивается металлический котёл с водой, который нагревается непосредственно от горения дров (называется водяная рубашка). Делается он из металлических труб или стальных листов. Плоский котёл легче делать, встраивать и проще очищать от сажи, но круглые трубы теплообменника имеют большую площадь поверхности, а следовательно, и более эффективны.

Одна труба выходит из котла и разводит теплоноситель по дому. Отопительные трубы проходят вдоль стен по всем комнатам и возвращают воду обратно в котёл.

Конструкция отопительной системы с водяным контуром каминного типа

Дом средних размеров можно обогреть только трубами, но радиаторы повышают эффективность системы.

Лучше всего планировать водяное отопление на этапе строительства. Встроить котёл в готовую конструкцию – процесс сложный и всё равно потребуется практически полностью разбирать топку.

Виды отопления по способу передвижения воды в трубах

По способу передвижения воды в трубах, отопление может быть двух видов:

1. С принудительной циркуляцией.
2. С гравитационной циркуляцией (или естественной).

Принудительную циркуляцию обеспечивает циркуляционный насос. Это небольшой прибор, который «разгоняет» воду, а чем больше её скорость, тем быстрее нагреется дом, и тем меньше будут теплопотери. Минус способа в том, что он делает систему зависимой от электроэнергии.

Гравитационный метод. Сразу на выходе из печи вода должна подняться на большую высоту (чем больше, тем лучше), этот отрезок отопления называется стояк. Эффективность такого способа гораздо ниже и сегодня идёт тенденция к отказу от естественной циркуляции.

Можно сделать смешанный тип циркуляции. Просто в гравитационную систему добавляется насос. Получается система эффективная, но способная пережить отключения электричества.

Расширительный бак

Обязательный элемент системы – небольшой бак, который нужен, чтобы компенсировать расширение воды, и отводить воздух из теплоносителя. Его размещают под потолком или даже на чердаке.

Бак бывает:

• открытым;
• закрытым.

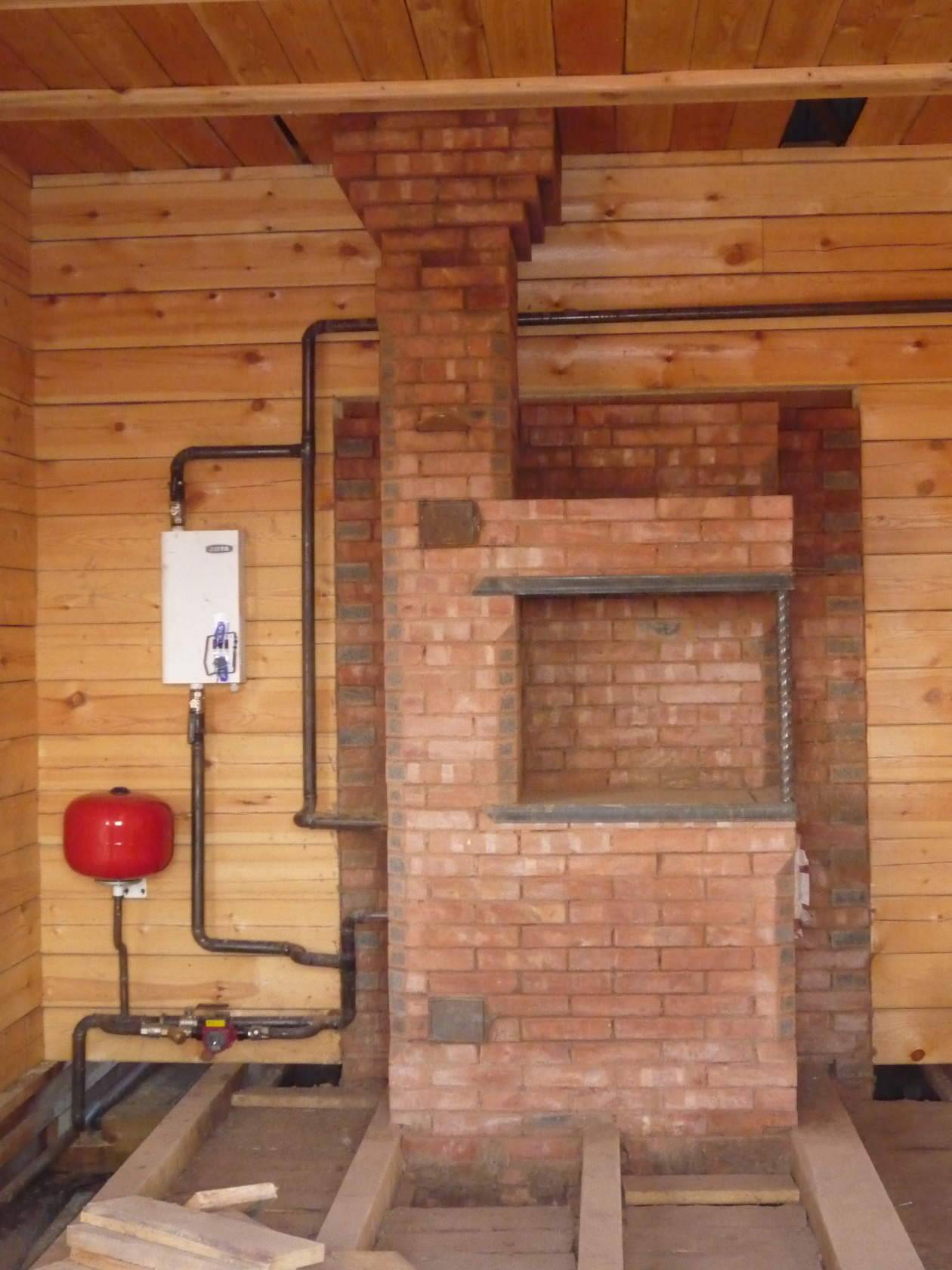

Первые водяные системы были с открытым баком. В системах с циркуляционными насосами можно использовать закрытый расширитель

И тогда уже не так важно его место расположения – не обязательно устанавливать ёмкость в самой верхней точке

Для увеличения КПД водяной рубашки, в котёл вваривают ряд поперечных трубок в месте максимального пламени.
