Какую печную трубу лучше использовать для дымохода

Заделка квадратной трубы на шиферной крыше

Шифер – неудобный материал в плане работы, так как имеет ярко выраженную волнистость. В связи с этим, любые способы герметизации не приведут к успеху.

Исключением служит только цементно-песчаный фартук, изготавливаемый по следующему алгоритму:

Все видимые щели нужно закрыть подворотничками. Они должны быть из не коррозийного материала. Лучше взять нержавеющую сталь или алюминий, так как они в принципе не вступают в реакцию с водой. Если хотите сэкономить – подойдет оцинковка

При работе с ней важно не допустить повреждений цинкового покрытия. Малейшие царапины приведут к ржавчине и дальнейшему гниению

Заливка

Сделайте обычную смесь. Она должна быть консистенции сметаны – удобна для заливки, но не жидкая. Уровень фартука должен быть выше крыши. Чтобы было удобно, нужно заранее изготовить цилиндр. Его можно сделать из картона. Отвод воды. Наклоните выступ так, чтобы вода спокойно отходила.

Требования по устройству дымоходного канала

Все места, где проходит труба, должны быть изолированы или изготовлены из термостойких материалов

Основным назначением дымоходов является выведение газов за пределы дома. Чтобы все вредные вещества выводились эффективно, необходимо правильно обустроить дымоходный канал, а также верно рассчитать высоту, сечение и конфигурацию труб.

Новости СМИ2

Согласно требованиям СНиП при установке двух котлов или печей возможен монтаж одного дымохода. Его расчетом и монтажом должен заниматься профессиональный печник, чтобы соблюсти все условия безопасной эксплуатации.

Согласно строительным нормам при создании дымоходов трубы нужно пользоваться следующими правилами:

• Длина трубы от колосниковой решетки до верхней точки должна превышать 5 метров. Это правило может быть нарушено только в постройках без чердаков и с устойчивой принудительной тягой.

• Дистанция от металлической печной трубы до конструкции из сгораемых материалов должна составлять один метр и более.

• Максимальная длина горизонтального отвода составляет 1 метр.
• Все места прохождения дымохода должны изготавливаться из негорючих материалов.
• Соединение металлических частей труб осуществляется с помощью герметика с рабочей температурой свыше 1000°С.
• Минимальное возвышение дымохода над плоской кровлей составляет 50 см.
• Некирпичная печная труба с высотой от 1,5 метров обязательно укрепляется растяжками и скобами.
• Наклоны и горизонтальные участки уменьшают тягу. Все изгибы и смещения следует делать под углом до 45°.

С учетом этих правил производится создание плана дымохода.

Все о дымоходной трубе

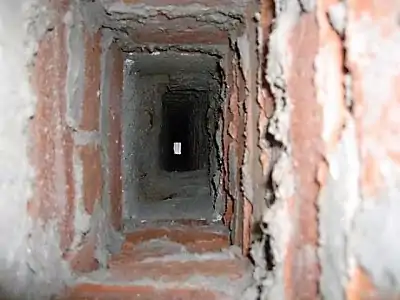

Важно, чтобы устройство для отвода продуктов горения было расположено строго вертикально и имело идеально ровную поверхность без каких-либо выступов. Если планируется делать увод, нужно помнить, что его максимальный шаг в сторону от центра не должен превышать 1 м

Ни на каком участке дымоходной трубы преград быть не должно.

Выбрав камин в качестве отопительного прибора, нужно знать его особенность: для нормальной работы очагу потребуется больший объем воздуха по сравнению с печкой. Соответственно, высоту дымохода нужно увеличить.

При возведении канала важно правильно выбрать толщину его стенок: для наружной холодной конструкции значение величины будет равно кирпичу, для середины помещения – половине. При наличии в комнате деревянных стен или перегородок прокладывать через них канал можно только через металлический или асбестоцементный лист

Оптимальный вариант – когда сечение трубы представляет собой круг. Если сделать его в виде квадрата или прямоугольника, углы неизбежно будут заполняться сажей, что станет серьезным препятствием для движения газа. Поэтому такие формы делать не стоит. Существует три оптимальных варианта сечения для трубы: 1/15, 1/12 или 1/10 в зависимости от того, какими размерами обладает внутреннее отверстие топки.

Для сооружения трубы асбестоцемент или керамика – лучший выбор. Подойдет и готовый комплект, в который уже включены такие важные элементы, как стандартные блоки, воротниковые облицовочные плиты, защита для верха труб и прочее. Сначала в верхней части конструкции устанавливается первый блок. На место соединения дымосборника с трубами нужно нанести цементный раствор. Требуется проконтролировать, чтобы пазы блока были направлены вверх. Первый блок футеровки устанавливается внутрь таким образом, чтобы расширенная сторона оказалась сверху.

Чтобы закрепить облицовку из кирпича, между внешними блоками дымоотводной трубы можно вставить металлические анкеры. Кладку стройматериалом необходимо выполнить до самого верха трубных блоков. На край последнего элемента нужно положить раствор, затем в канал требуется вдавить, а после ввести манжетку. Далее на нее наносится раствор и кладутся кирпичи.

Следующий этап работы – покрытие защитной плитой, которую также размещают на слой раствора. Желательно, чтобы в точке пересечения кровли и трубы не было никаких щелей, иначе в дальнейшем через нее в дом будут просачиваться осадки. Чтобы избежать возникновения неприятных последствий, подобные отверстия нужно заделать раствором. Хороший эффект даст и обшивка металлом.

В качестве защитной плиты используются такие материалы, как свинцовое полотно и алюминиевые ленты с липким слоем. Кроме того, для обшивки потребуется сделать фартук и закрепить его с обеих сторон. Получившаяся конструкция называется воротниковой. Один ее край закрепляется в швах кладки, второй оставляется на верху крыши.

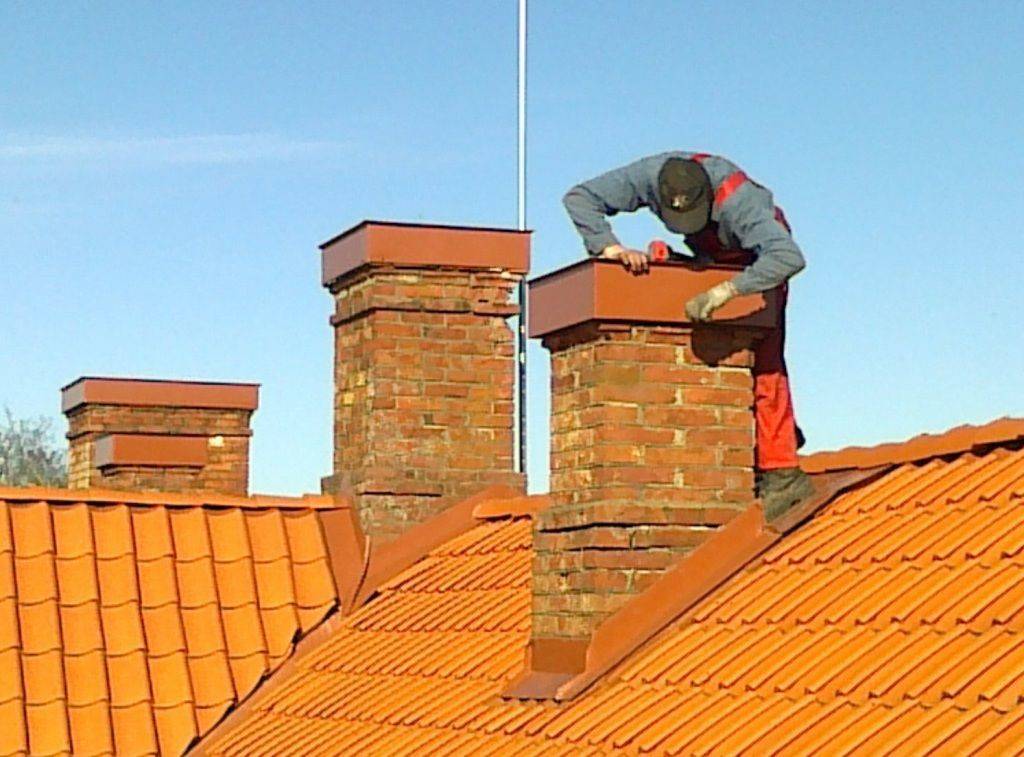

Следует учесть, что один кирпич – это минимальная толщина стен оголовка. Однако лучше сделать ее больше. Если для утепления конструкции дымоотводящей трубы использовать асбестоцементные плиты, которые затем будут оштукатурены, толщину укладки можно сократить вполовину.

В продаже представлены и готовые оголовки для трубы. Во избежания появления тяги в устье канала потребуется установить специальную насадку – многоярусный дефлектор. В отличие от схожих конструкций, он обладает повышенной эффективностью. Коньковый навес следует разместить в верху оголовка. Для защиты торцовой части от осадков, которые вполне могут ее разрушить, применяются металлические колпаки. Кроме того, можно использовать окантовку из кровельной стали. Для защиты оголовка от ветра применяются специальные насадки.

Принцип работы

Во время работы отопительной системы, выделяются газы. Они горячие, следовательно, плотные, поднимаются в дымовой канал. Когда происходит подъем газов по трубе, внутри нее создается пониженное давление, втягивающее холодный воздух из окружающей среды. Таким образом продукты горения выталкиваются наружу и выводятся через трубу. Воздух над дымоходом холодный и имеет другую плотность, по сравнению с дымом. Такая разница позволяет дыму легко выходить от печи или камина. Такой выходящий поток, называется восходящим.

Для обеспечения нормальной работоспособности, важно учитывать высоту дымоотвода. Если она будет рассчитана неправильно, то восходящий поток замедляет свое движение или, наоборот, ускоряет его (при слишком высокой или слишком маленькой трубе)

Итог: снижается общий нагрев помещения, дым начинает идти внутрь. При сильном нарушении расчетов конструкции, обратная тяга тушит огонь.

Устройство

Устройство дымохода для печей или каминов требует от монтажников знаний норм допустимого возвышения трубы над строением. Она должна располагаться на уровне полутора метров от конька крыши и выше. Нельзя располагать трубу ниже линии, проведенной от конька вниз под углом 10 градусов, в случае расположения трубы на удаленности от конька более 3 метров. Если дымоход располагается на удалении полтора метра, то труба не должна быть ниже горизонтальной линии конька.  Если канал располагается близко к коньку, на расстоянии до полутора метров, то он не должен быть ниже его уровня (допускается отклонение 0.5 м).

Нельзя монтировать дымовыводящий канал с трубами вентиляции под одну систему. В этом случае продукты сгорания будут затягивать в вентиляционную систему. Избежать этого можно, подняв выход с печи выше системы вентиляции.

Устройство дымохода предусматривает монтаж прямой вертикальной трубы. При необходимости, формируют повороты. Их выполняют с помощью специальных наклонных элементов под углом 45 градусов. Сумма длин всех наклонных элементов, не зависимо от высоты дымохода для печей и каминов, не должна превышать двух метров. Минимальная высота составляет 5 метров.

Требования, предъявляемые боковому дымоходу

По статистике, предоставляемой ежегодно МЧС, возгорания бани происходят в основном по вине дымохода. Поэтому к нему предъявляются повышенные требования:

• места соединения различных элементов дымохода герметизируются жаростойким герметиком;
• проход в стене выполняется только сэндвич-трубой. При этом делается дополнительная защита от возгорания с помощью минеральной ваты или специального короба из оцинкованного металла (см. фото);

Сэндвич-труба в стене.

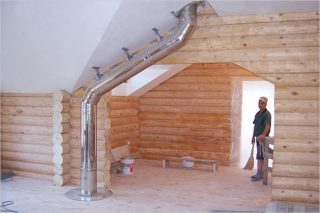

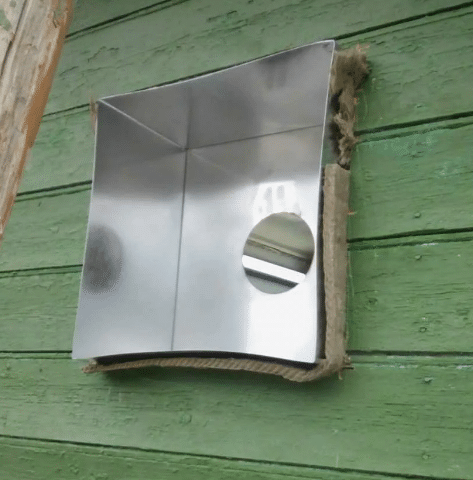

Прохождение стены с помощью металлического короба.

Изоляция базальтовой ватой.

• разрешается выполнять отвод труб под углом до 30 градусов с уходом оголовка дымохода от вертикали не более чем на 1 м;
• подсоединение к патрубку печки проводится с помощью трубы из нержавейки (подсоединять сэндвич-трубу к печке категорически запрещается). Обычная или оцинкованная сталь активно образуют сажу (оседает на стенках), что может привести к самовоспламенению сажевого налета. Это, в лучшем случае, прогорание трубы, в худшем — пожар;
• длина простой трубы, как и всего дымохода, внутри помещения не должна превышать 1,5 м (оптимальное расстояние от печки до стены — 1 м). Связано это с сажей (оседает и на нержавейку, но не так активно) и потерей тяги (при увеличении горизонтального расстояния она падает);
• дымоход не должен проходить над полком — можно случайно сильно обжечься;

Смотрится красиво. Но не соблюдены сразу два требования СП: длина внутренней части дымохода превышает 1,5 м, к тому же проходит над полком.

• окно в стене для вывода дымохода должно располагаться на высоте 1,2-1,5 м (можно выше, если соблюдены другие расстояния) над землей и на расстоянии не менее 500 мм от свеса крыши бани;
• внутренняя часть дымохода изолируется вначале базальтовой ватой (можно использовать и огнеупор из шлаковаты), а поверх оцинкованным металлическим листом;
• строительные правила (СП) категорически запрещают прохождение трубы дымохода через коридор, балкон, лоджию (требование относится к баням внутри частного дома или в подвале);
• не допускается вывод дымохода рядом с окнами, при наличии второго этажа у бани;
• труба в бане через стену может резко повернуть не более трех раз (оптимально 2 — около печки и на улице). В противном случае тяга в ветреный день может вообще отсутствовать;

У дымохода должно быть не более трех поворотов.

• вертикальный участок трубы монтируется от стены на удалении не менее 15 см;
• рядом стоящее здание должно отстоять от дымохода на 1,5 м и более;
• общая высота дымохода не менее 5 м — так обеспечивается нормальная тяга;
• оголовок дымохода должен быть выше коньков крыш рядом стоящих зданий на 15 см и более.

Результат несоблюдения противопожарных правил.

Разделка трубы в потолочном проеме

До начала кладки разделки (расширения) трубы нужно проверить горизонтальность кладки, определить, сколько рядов осталось до потолка, учесть высоту разделки, осадку, к примеру, бревенчатого дома. На рисунке показана разделка при размере газохода трубы 13,5×26 см в доме, уже давшем осадку. Если сделать на таком же уровне кладку разделки в новом бревенчатом доме, то после его осадки верхний ряд разделки окажется на чердаке, а место, где раньше была разделка, будет выглядеть как дыра. Значит, в новом доме, учитывая его вероятную осадку, разделку нужно начинать не менее чем на 7-10 см ниже потолка.

Разделка трубы в потолочном проеме при размере газохода 13,5×26 см

Следует учитывать, что у каждого материала разная осадка. В зависимости от высоты помещения и печи разделка будет начинаться на несколько сантиметров выше или ниже. Если разделка будет на один ряд ниже, то верхний напуск будет выглядеть немного шире, но так как это под потолком, то после кладки все ряды разделки будут смотреться одинаковыми по высоте. Существует правило: если не знаете размер осадки дома, то разделку лучше сделать ниже потолка. Удобнее разделку трубы делать в четыре напуска А до 3 см по шаблону, начиная кладку с угловых кирпичей и выравнивая сверху и сбоку ряда правилом. Размер газохода в разделке должен быть таким же, каким был в начале кладки (в стояке трубы), поэтому в 1-м ряду разделки изнутри нужно класть четвертки кирпича Б заподлицо с газоходом. Случается, что разделка без перевязки с центром отваливается, ведь на нее сверху могут наступить, когда ходят по чердаку. Поэтому связывать ряды с центром нужно обязательно.

Иногда советуют делать напуски в разделке более 6 см. Однако, при таком напуске кирпич от давления сверху просто выворачивается из кладки. Нужно знать, что при кладке разделки с напуском даже в 25 мм свисающий кирпич все равно старается наклониться над пустотой. Во 2-м ряду связывают кладку с серединой трубы. Его можно положить так, как положен ряд 2(a), где к трехчетверткам прикладываются квадратные кубики, но их труднее сделать. Напускающие 3-й и 4-й ряды хорошо начинать от газохода, тогда вокруг него кирпичи закрепятся с нижним рядом, и к ним легче класть наружные кирпичи вприжим с напуском, но все равно напускаемую часть кирпича нужно несколько секунд поддерживать, пока влага из раствора не впитается в кирпич. Внутренний шов будет хорошо удерживать кирпич от наклона.

Разделку делают в целях пожарной защиты, поэтому швы должны быть как можно тоньше. Тесаная или отколотая часть кирпича должна быть притерта (выровнена) плоскостью кирпича или наждачным камнем. Перед тем как что-то еще отколоть от уже отколотого кирпича, нужно сначала выровнять место откола. Лучше всего напуски в разделке в первых трех рядах делать по 32 мм. Эти напуски позволяют сделать постепенное с одинаковым шагом расширение трубы с каждой стороны в полкирпича плюс шов. В процессе разделки кладку 4-го ряда начинают от газохода из целого кирпича.

Во 2-м ряду есть шесть швов В от газохода до края разделки. Этот ряд ниже потолочного перекрытия, поэтому такие швы опасности не представляют. Но если эту кладку сделать в середине деревянного потолочного перекрытия, то при неполных швах и в случае трещин при неравномерной осадке фундамента печи существует опасность возникновения пожара. Чтобы этого избежать, возле частей сгораемого потолка разделку делают кольцами (3-6-й ряды) так, чтобы шов от газохода перекрывался серединой кирпича Г второго, наружного, кольца. Так как сверху потолка делают тепловую засыпку из сгораемых материалов (листья, опилки, торф и т. п.), то потолочную разделку кладут на один-два ряда выше засыпки.

Разделка трубы в потолочном проеме при размере газохода 13,5×13,5 см

Кладку можно заканчивать так, как показано на обычных порядовках, но в таком случае верхние ряды в месте Д не будут связаны между собой и возникает такое ощущение, что они могут разойтись. Для надежности я делал кладку так, как показано на рисунках. Сверху такого ряда начинается труба, которая закрепит кладку разделки. Хорошо бы верх разделки закончить уступами по 6 см вокруг всей разделки, как это показано в 7-м ряду, где кладка разделки выполнена при размере газохода трубы 13,5×13,5 см.

Иногда при выполнении кладки в середине потолочного проема, когда последние в ряду кирпичи кладут друг к другу с тонким швом, создается неуверенность в прочности шва. В таком случае шов нужно уплотнить. Делают это так. Лезвие молотка всей шириной всовывают в шов между кирпичом и потолком и, наклоняя молоток, лезвием плотнее прижимают кирпичи друг к другу по их середине. До крыши кладут ровный стояк трубы.

Соблюдение главных требований

Если спроектировать или построить дымоход из кирпича своими руками, допустив нарушение существующих норм, это легкомыслие, скорее всего, будет иметь печальные последствия. Потому их соблюдение нужно контролировать на всех этапах работы.

Во-первых, монтаж системы вытяжной вентиляции должен проходить параллельно с установкой компенсирующей приточной системы.

Во-вторых, по каналам вентиляционных решеток не должен проходить отводимый дым. Нельзя допустить, чтобы его задерживали любые возникающие на пути препятствия, что непременно станет причиной его скопления.

Решив обзавестись камином, необходимо помнить о том, что ему потребуется внутренняя перегородка, сделанная из материала, отвечающего требованиям пожарной безопасности. При необходимости выполняется наружное утепление: так газы, которые отводит дымоход, не будут образовывать конденсат либо его количество значительно уменьшится.

Если в стенах невозможно разместить дымоотводящие каналы, для использования подойдут насадные (прямо на перекрыше печи) или коренные (установленные особняком кирпичные стояки) трубы.

Необходимо помнить правило: один камин может быть присоединен только к отдельной дымовой трубе. Правда, возможны исключения, когда два камина располагаются на одном этаже и подключаются к общей трубе (с учетом требований к рассечке: высота от нижнего соединения – от 1 м, толщина – 12 см).

Чтобы увеличить площадь обогрева камина, рачительные хозяева часто используют трубу-радиатор. Во время функционирования очага регулируемый воздухообмен будет контролировать интенсивность горения. В качестве альтернативы устанавливается заслонка.

Отвод дыма организовывается как можно проще, в идеале – устроив вертикальную дымоотводящую систему высотой больше 7 м либо используя более сложную конструкцию, углы отводов которой превышают 45 градусов. Применяя колено, не забывайте о необходимости тройника, который способен облегчить процесс очистки.

Особое внимание стоит уделить месторасположению и теплозащите дымохода

Из-за летучих продуктов горения конструкция будет сильно нагреваться, поэтому важно обезопасить стены и перекрытия от возможного возгорания. Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты

Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты.

Участок, через который проходит канал, нужно дополнительно утеплить, а на самом верху трубы разместить грибок или флюгер.

Керамическое изделие – то, что мастер прописал

Керамические трубы красуются на рынке не так давно, но уже успели обзавестись ревностными приверженцами. Благодаря дымоходу из керамики, конструкция никогда не загорится из-за некачественного канала.

Достоинства материала следующие:

• чрезвычайно долгий срок эксплуатации;
• высокая термическая стойкость;
• устойчивость к влаге;
• биологическая пассивность;
• химическая инертность;
• механическая прочность;
• гладкость стенок, благодаря чему сажа не задерживается в дымоходе;
• прекрасное теплопоглощение, в результате чего поверхность дымохода практически не нагревается;
• простота монтажа;
• экологичность;
• безопасность;
• доступность;
• функциональность, так как сочетается со всеми системами отопления;
• легкость в уходе.

Имеются и недостатки. Они следующие:

увесистость, что требует отдельно стоящего фундамента;
необходимость использования оболочки из керамзитобетона и кожуха из нержавеющей стали;
высокая цена;
невозможность исправить ошибки, допущенные при монтаже, поэтому чрезвычайно важно перед установкой произвести расчет диаметра (помимо диаметра дымохода, нужно знать и его высоту).

Минусы серьезные, но при правильном подходе их можно превратить в плюсы.

Сфера использования – это:

• твердотопливные котлы;
• жидкотопливные котлы;
• газовые котлы;
• печи;
• камины.

Керамическое сырье – это мелодичное трио, состоящее из безопасности, долговечности и результативности.

https://youtube.com/watch?v=tx70r58WSvM

Гидроизоляция трубы на крыше своими руками

Для выполнения работы потребуются следующие материалы:

• Полимерно-битумная мастика.
• Металлические фартуки.
• Жаропрочный герметик.

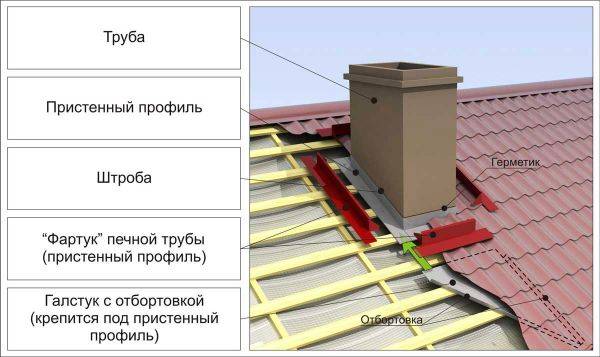

Схема герметизации печной трубы

А теперь рассмотрим, как сделать гидроизоляцию трубы на крыше:

1. Гидроизоляция дымохода на крыше начинается с прокладки в кровельном пироге отверстия для установки противопожарного короба. Его проще всего приобрести готовым, но в некоторых случаях приходится изготавливать самостоятельно. Гидроизолирующая пленка или мембрана в месте прохода надрезается крест-накрест, края пленки загибаются вверх. Устанавливается короб, к которому с помощью битумной мастики приклеиваются края пленки. Она плотно прижимается по всему периметру, поверх надо нанести еще один слой мастики.

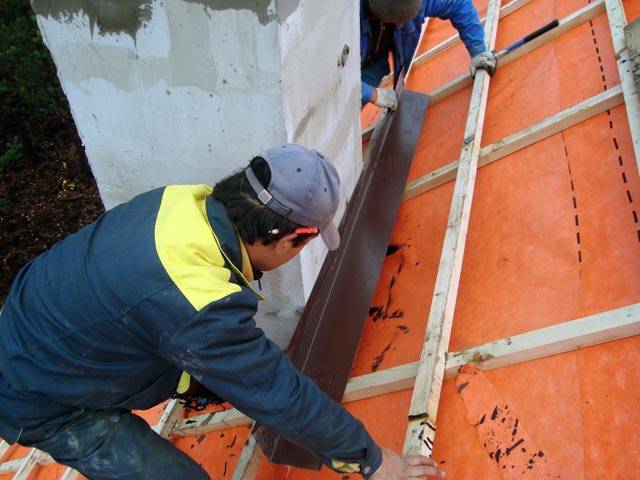

2. Затем на подготовленную обрешетку устанавливаются металлические фартуки, отводящие воду. Размеры фартуков должны быть такими, чтобы перекрывать со всех сторон проход на 20-30 см. Напуск на трубу должен выступать над кровельным покрытием не менее 10 см. Фартук крепится по периметру трубы дюбель-гвоздями, все щели и зазоры тщательно заполняются жаропрочным герметиком. Некоторые мастера советуют устанавливать фартуки верхним концом в заранее пройденную штробу с последующим обмазыванием щели герметиком.
3. После этого устанавливается кровельное покрытие. Гидроизоляция трубы на крыше из шифера(ондулина) или профнастила начинается с прорезки в кровельном материале отверстия, которое должно по размеру повторять контур противопожарного короба. Монтаж осуществляют над фартуками, стараясь сделать зазоры минимальными. Гидроизоляция трубы на крыше из металлочерепицы аналогична гидроизоляции кровли из профнастила (статья про гидроизоляцию металлической крыши).
4. Последним шагом будет установка дополнительного фартука поверх кровли. Он может быть как металлическим, так и сделанным из полимерных материалов, специально выпускающихся для таких целей, например гидроизоляционной ленты Вакафлекс. Она имеет липкий слой, с помощью которого надежно приклеивается к трубе и к кровельному покрытию, прикатывается валиком. Стыки располагаются по направлению стока воды.

Пожаробезопасный короб для круглых труб. После установки швы герметизируются герметиком

Различные варианты герметизации труб (гидроизоляция печной трубы на шиферной крыше)

Герметизация битумной мастикой

https://youtube.com/watch?v=9Ria_1eVfvk

Возможные сложности

При постройке дымоотвода требуется соблюдать осторожность и внимательно следовать схеме. Экстремальные значения температур и их резкие перепады предъявляют к качеству кладки высокие требования

При самостоятельной постройке часто допускаются следующие ошибки:

• Неправильные расчеты — диаметр и протяженность дымохода не соответствуют мощности печи. Это приводит к падению КПД, обильному образованию конденсата.
• Неверный выбор материалов — использование керамического кирпича или нетермостойкого раствора приведет к быстрой разгерметизации кладки.
• Неаккуратная кладка — различная ширина швов вызывает их растрескивание и разгерметизацию во время эксплуатации, при этом выступающие излишки раствора обязательно станут местом скопления сажи и золы.

Чтобы избежать этих распространенных ошибок важно перед началом работ посоветоваться с опытным специалистом и во время строительства не отходить от выбранной схемы кладки

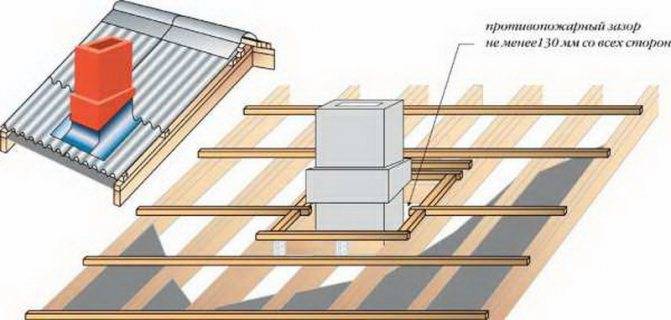

Изготовление в кровле отверстия для трубы

Очень важно точно рассчитать в кровле размер отверстия для трубы. В противном случае, сложив печь, вам придется прибегнуть еще и к услугам жестянщика

Куда проще позаботиться об этом заранее. Когда труба будет сложена до уровня кровли, необходимо с помощью отвеса Л, молотка и гвоздя перенести размеры трубы по углам на кровлю. Делать это надо из чердачного помещения (пробить гвоздем четыре отверстия в кровле по разметке). Соединив карандашом на верхней части кровли четыре отверстия, получим прямоугольник Б, представляющий собой проекцию горизонтального сечения трубы на плоскость кровли. Далее необходимо отступить от каждой стороны прямоугольника на 7-10 см и построить внутри него еще один — меньший прямоугольник В. Если в месте выхода трубы попадаются швы в кровельном железе Г, то их можно прибить (повалить) к крыше.

Изготовление отверстия для трубы в кровле

Углы Д двух получившихся прямоугольников нужно соединить, вырезать меньший прямоугольник В и разрезать кровлю по линии соединения углов. Полученные четыре полосы Е нужно отогнуть по прислоненному бруску (доске) так, чтобы они немного не доходили до вертикального положения. Тогда железо будет более плотно прижато к стенке трубы. Оставшиеся незащищенными треугольные пустоты между бортиками (отогнутыми полосами Е) в углах трубы заделывают изнутри цементным раствором, прижимая к ним кирпич, и снаружи, выше железных бортиков штукатурят.

Возможные способы устранения зазоров

Даже небольшой зазор способен полностью ликвидировать полезность гидроизоляции. В случае их обнаружения или перестраховки – их можно устранить. Для этого есть три способа.

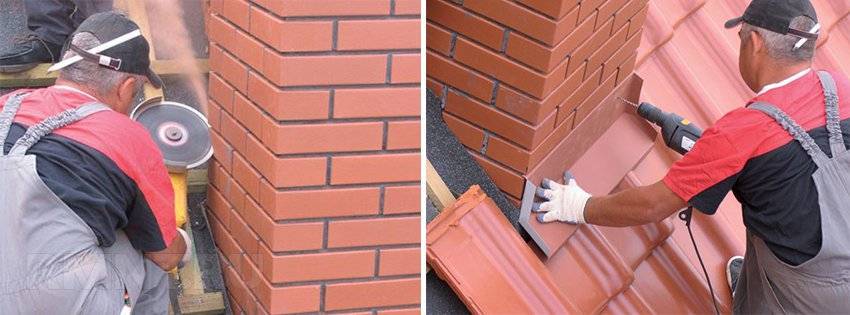

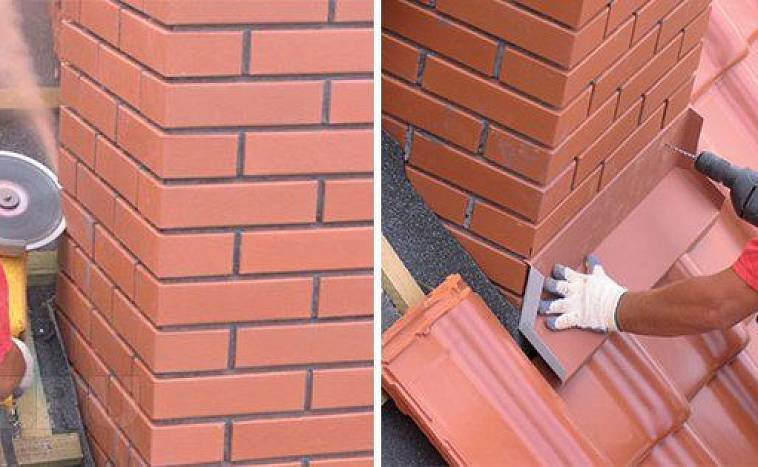

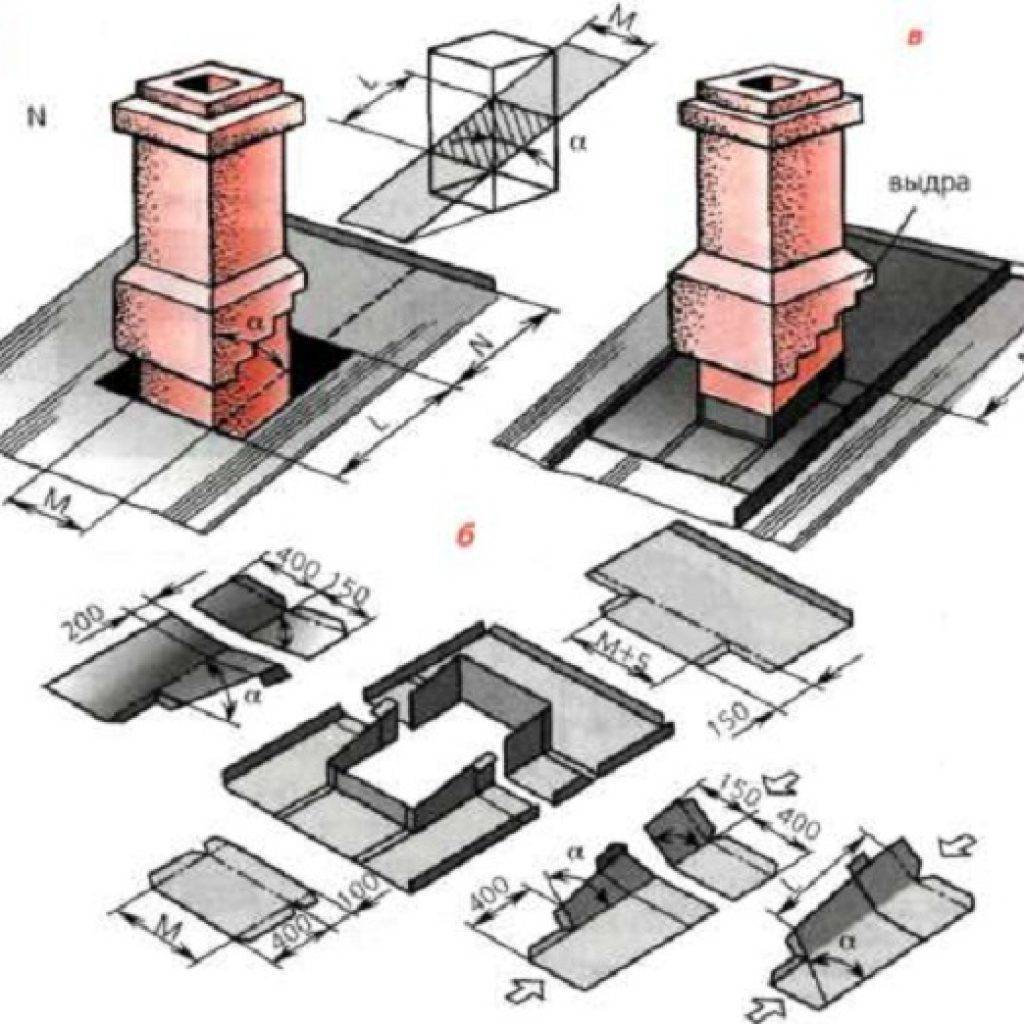

1. Фартук. Можно купить готовый в магазинах для каминов или изготовить самостоятельно. Для неопытных самодельщиков лучше подойдет покупной. Размеры стандартизированы, но требуют предварительного замера.
2. Проходка кровельная для дымоходов может быть стальной. В таком случае протечки устраняются благодаря хомуту, который физически не позволит воде попасть во внутрь. Это упрощает и облегчает работу.
3. Если зазор небольшой, его можно закрыть силиконовым герметиком. Лучше подходит санитарный тип, предназначенный для постоянного воздействия влаги. В некоторых случаях, можно использовать самодельные смеси на основе ПВА с классификацией D

В зависимости от материала кровли, меняется и способ устранения течей. Трубы на крыше из металлочерепицы могут комплектоваться только фартуком.
