Разновидности печей Кузнецова и их порядовка

Виды печей

Все кузнецовские модели — колпаковые, но они тоже имеют различные классификации. На сегодняшний день известно несколько видов:

• Колпаковая печь — имеет один колпак.
• Двухколпаковая — два колпака.
• Купольная—в данном виде печей может быть несколько колпаков. Купольные печи используются чаще, чем остальные, так как их можно проектировать под любые помещения и дополнять любыми устройствами.
• С котлом водяного отопления — к таким печам есть возможность установить дополнительное оборудование.
• С лежанкой — это печь, на которой предусмотрено место для лежания.
• Отопительно-варочные печи ОВИК — такие печи не просто греют дом, но и дают возможность готовить на специально предусмотренной плите.
• Печь-духовка — не только греет, но и оснащена духовым шкафом, в котором можно печь.
• Печь-камин — идеальный вариант для прогрева дома и проведения вечера около огня.
• Двухэтажная — это печи, которые могут исполнять несколько функций сразу. Например, обогревать помещение, служить варочной панелью, иметь лежанку и духовой шкаф. Единственный минус, который имеет двухэтажная колпаковая печь Кузнецова — это ее громоздкие габариты. Такая печь станет идеальным вариантам для больших помещений.
• Русские печи РТИК — кроме обогрева и варочной панели, печь оснащена дополнительной, на которой можно сушить дрова или обувь.
• Уличные печи скорее похожи на уличные комплексы, так как включают в себя гриль и барбекю для приготовления пищи на свежем воздухе.

Перечисленные выше модели — это далеко не весь список печей разного назначения, которые разработаны по схемам Кузнецова. Также существует множество чертежей, с помощью которых можно сделать смешанные варианты с различными функциями. Кроме печей, по кузнецовским разработкам делаются еще камины и печи для саун. Эти конструкции обладают повышенной теплоотдачей, что позволяет быстро нагревать помещение.

Разновидности двухколпаковых печей

Чтобы сделать варочные печи из кирпича своими руками, для начала нужно понять, какая площадь помещений будет отапливаться и подобрать оптимальную схему. На данный момент существуют проекты печей с двумя колпаками нескольких разновидностей:

• классическая, с варочной плитой и нишей для сушки вещей;
• двухколпаковая шведская печь с духовкой, плитой и нишей.

Прочие разновидности, изобретенные известными русскими мастерами, используют тот же принцип действия, но с некоторыми изменениями в конструкции, улучшающими рабочие показатели данных отопительно-варочных печей. Подробное описание работы классического варианта отопительно-варочного устройства можно изучить на видео, представленном ниже. Там же в доступной форме показана порядовка двухколпаковой печи в 3D режиме с комментариями.

Устройство двухколпаковых кирпичных печей не является каноническим и допускает внесение изменений в конструкцию, не нарушая принципа действия. Одно из таких изменений – добавление металлической духовки для приготовления выпечки или применения в качестве дополнительного источника нагрева воздуха в комнате. В классическом варианте она встраивается в пространство нижнего колпака, рядом с камерой сгорания. Ниже показана кирпичная печь с духовым шкафом в разрезе.

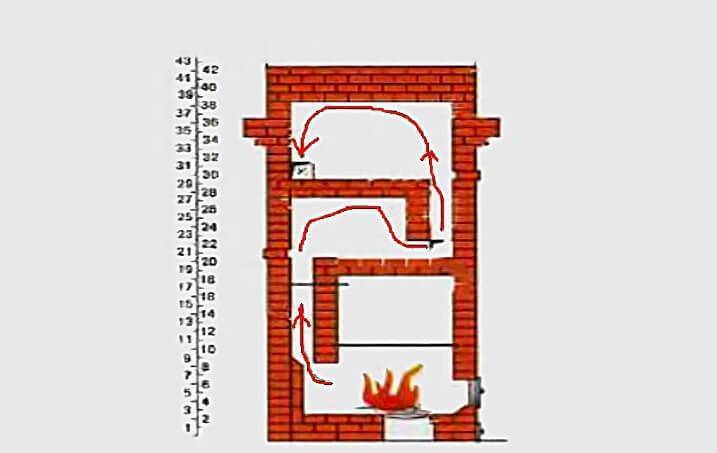

На рисунке видно, что дымовые газы из топливника нагревают металлический корпус духовки сверху и по бокам, после чего остывают и уходят в вертикальный канал.

В схеме реализовано главное преимущество шведских печек – в самом начале растопки, когда печь еще совсем холодная, из открытого духового шкафа уже можно получить поток приятного тепла.Полное описание кладки и порядовку такой печки можно просмотреть на видео.

Другой вариант установки духового шкафа предлагает схема печи Александра Бацулина. В этом случае шкаф встраивается в пространство верхнего колпака, находясь на пути потока продуктов горения, поднимающихся снизу. Преимущество технического решения в том, что раскаленные газы обтекают духовку со всех сторон, равномерно нагревая ее. Однако, процесс нагрева будет проходить не столь быстро, как в предыдущем варианте.

Также вместо арочного свода над варочной плитой с отводящим каналом здесь применяется простое перекрытие из кирпича на стальных уголках. Ниже на видео представлена кладка отопительных печей Бацулина с подробным описанием.

Двуколпаковая печь Подгородникова  разработана в двух модификациях: простая отопительная (ИП-1) и с духовым шкафом (ИП-2), который установлен рядом с топливником, под варочной панелью.

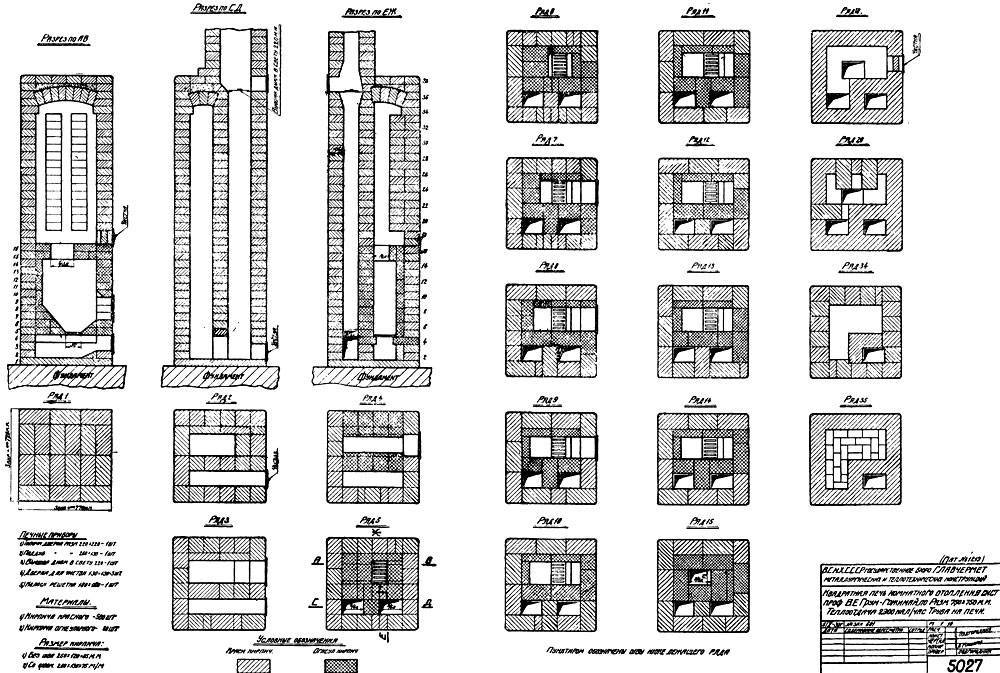

Порядовка печи Подгородникова ИП-1

Особого внимания заслуживают двухколпаковые отопительно-варочные печи Кузнецова. В действительности под руководством И. В. Кузнецова было разработано и построено большое количество разнообразных печей. Все эти изделия созданы по принципу: процесс горения и передачи тепла должен проходить естественным образом, без воздействия тяги дымоходной трубы. Газы проходят по своим трактам за счет изменения их массы вследствие нагревания или охлаждения, а дымоход подхватывает их уже на выходе. За счет этого и прочих разработок «Кузнецовки» практически совершенны и обладают достоинствами:

• высокая эффективность – до 80%;
• сжигать можно любое твердое топливо;
• чистка дымовых каналов нужна раз в несколько лет;
• расход строительных материалов в «Кузнецовке» гораздо меньше, чем в классической конструкции такой же мощности;
• работоспособность сохраняется при невысокой дымовой трубе.

Изобретения и разработки, внедренные В. И. Кузнецовым, являются авторскими, поэтому каждая порядовка печи Кузнецова защищена авторским правом и размещена на его ресурсе stove.ru. Помимо чертежей и схем печей там есть множество рекомендаций, полезных для новичков, желающих выложить кирпичную печку самостоятельно.

Отопительная печь Кузнецова своими руками

И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:

• для отопления;
• для приготовления пищи;
• для бани;
• для улицы (барбекю);
• с лежанкой и много других вариантов.

Когда вы решили класть печь своими руками и определились с вариантом, то главное – это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.

Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки

Материалы

Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.

Итак, материалы для печи:

1. Огнеупорный кирпич (шамотный);
2. Кирпич для тела печи (внешняя кладка);
3. Огнеупорная глина (около 100 кг);
4. Чистый песок;
5. Проволока из металла;
6. Стальной уголок;
7. Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.

Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.

Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.

Фундамент

Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:

Печной фундамент не должен быть связан с фундаментом дома;
Если печь будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком;
Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом;
Хорошо если фундамент будет усилен армировкой – металлическим каркасом.. Верхний уровень печного фундамента идет заподлицо с основным

До необходимого уровня докладывают кирпичом

Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.

Кладка кирпича и «плавающая» топка

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.

«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок

Проволока для усиления

Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.

Фурнитура

Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.

Проекты

По своему основному назначению бытовые печи могут быть разными:

варочные конструкции применяются для приготовления блюд;

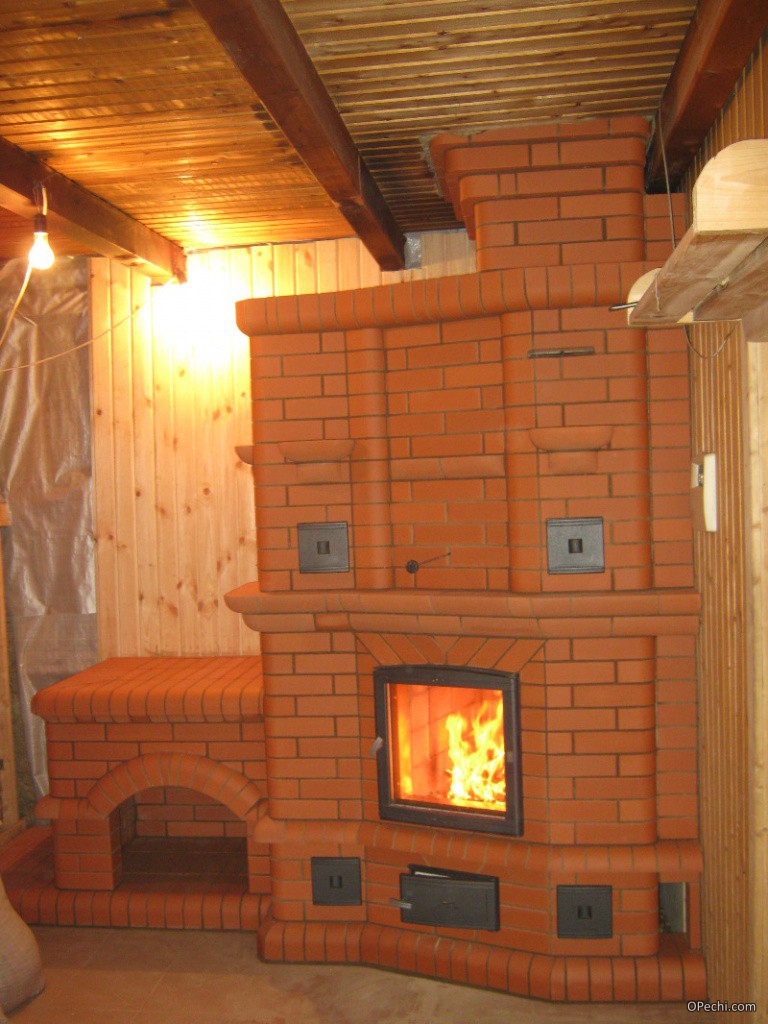

Высококачественная печь Кузнецова с варочной панелью и камином

отопительные устройства используются для обогрева помещений;

Печь Кузнецова, предназначенная для отопления дома

уличные варианты могут применяться как барбекю;

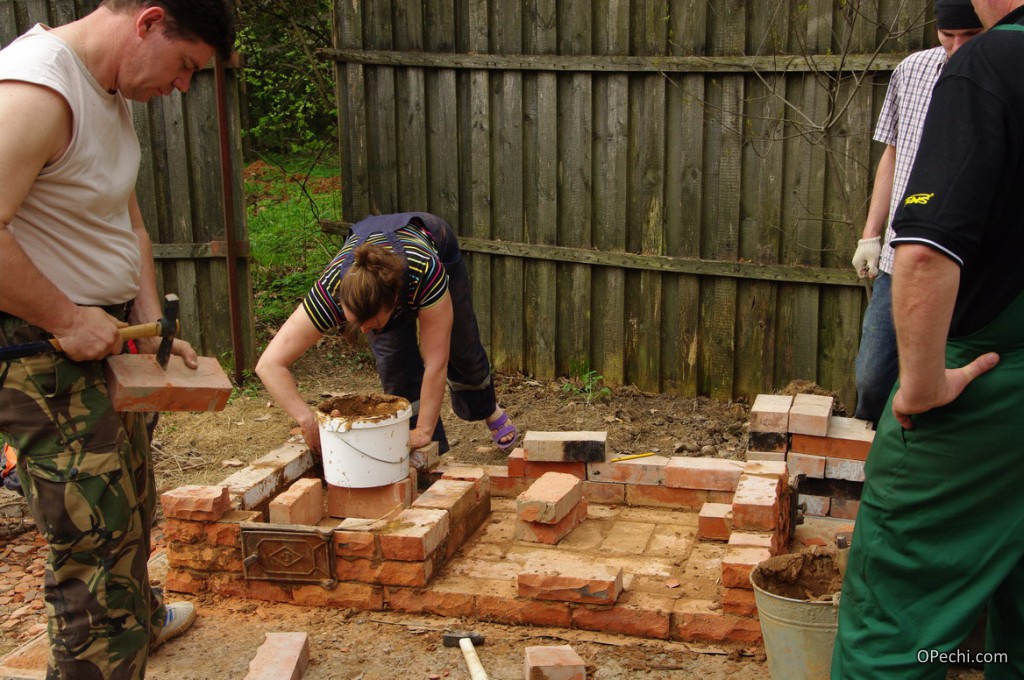

Начало строительства печи Кузнецова на улице

печи для бань;

Печь Кузнецова, предназначенная для отопления бани

каменные конструкции используются в основном для эстетики.

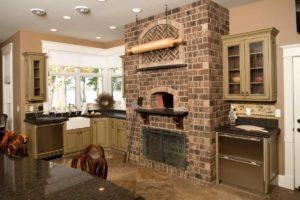

Печь Кузнецова, отделанная камнем, в интерьере

Это часть тех вариантов, которые могут быть реализованы по проектам Кузнецова. И многие из них можно сделать своими руками, используя особые схемы. При этом можно смешивать виды, добиваясь необходимой функциональности. Популярное решение – отопительно-варочные конструкции, которые обеспечивают и отопление помещения, и приготовление пищи.

Виды колпаковых печей

Существует несколько разновидностей колпаковых печей. Их можно условно разделить на группы по тем или иным признакам. По специфике применения:

• отопительные;
• варочные;
• банные;

• камины;
• барбекю, грили;
• комбинированные (отопительно-варочные) конструкции.

Популярностью пользуются отопительно-варочные модели. Они обеспечивают наиболее важные функции — вместе с обогревом есть возможность приготовления пищи. Знатоки утверждают, что качество приготовленных блюд гораздо выше, чем на печах другого типа.

Кроме того, колпаковые печи можно разделить на группы по конструкции:

Одноколпаковая

Это самый простой вариант конструкции, эффективность которого не слишком высока;

Двухколпаковая

Вариант конструкции, обеспечивающий максимальную эффективность.

Сама идея колпаковой печи известна задолго до разработок И. В. Кузнецова. Он лишь довел конструкцию до максимально работоспособного вида, изменил положение и параметры полостей и получил весьма эффективные модели.

Маркировка печей Кузнецова

ИОК. Печь, предназначенная только для обогрева помещений

ОВИК. Отопительно-варочная печь. Ее особенностью является отсутствие огнеупорного кирпича для топки

ОВИК БК. Отопительно-варочная печь с боковым камином

ОВИК ЗК. Отопительно-варочная печь, у которой камин пристроен к задней части корпуса (устанавливается на границе смежных помещений)

ПКИК К. Печь с калорифером

БИК. Модель для бани

РТИК. Русская печь колпаковой конструкции

ОВИК Л. Отопительно-варочная печь с лежанкой

Все модели обладают высоким качеством и эффективностью. Их работоспособность проверена в лабораторных условиях и подтверждена многолетней практикой. Особый интерес пользователей вызывают конструкции, оснащенные варочными поверхностями (ОВИК). Это удобные и практичные модели, обеспечивающие оптимальный температурный режим для приготовления пищи.

Какой вид печи подойдет в вашем случае

Выбор подходящего типа печи производится исходя из нескольких факторов.

1. Параметры помещения — размер, высота потолков, общая конфигурация дома. Если комнаты невелики, приходится соответственно ограничивать мощность и размер печи.
2. Общий стиль интерьера. Для комнат, оформленных в современных стилях (Hi Tech, минимализм) такая печь может показаться чужеродным сооружением. Зато в интерьер в стиле лофт она превосходно вписывается.
3. Необходимость варочных поверхностей. При этом учитывается размещение печи — варочный настил необходим в кухне, но является неуместным в гостиной или кабинете.
4. Финансовые возможности. Размер и сложность конструкции почти прямо зависит от стоимости.

Одним из важнейших моментов следует считать наличие варочной поверхности или духовки — для них требуется определенная мощность нагрева, а также размещение в кухонном помещении. Выбирая подходящую модель, надо тщательно проанализировать свои потребности и соотнести их с возможностями. Только так можно избежать ошибок, подобрать оптимальный вариант.

Кузнецова: порядовка своими руками

Прежде чем приступать к выполнению работ, необходимо определиться с основной функцией печи. Давайте рассмотрим обычное отопительное оборудование наиболее простой конструкции. Хотелось бы отметить, что вместе с домом желательно сразу строить печи Кузнецова своими руками. Порядовка также может быть возведена и в случае, если здание уже стоит – это, конечно, нежелательно, но возможно.

На первом этапе необходимо подготовить фундамент. Он должен быть выполнен из бетона и иметь ширину на 10-15 см больше, нежели размеры печи. Это одна из наиболее трудоемких работ, которые вам придется выполнять, поэтому в отдельных случаях имеет смысл вызвать специалиста. Фундамент не должен связываться с основанием дома, не забывайте об этом. Также недопустимо его отсутствие, так как полы не выдержат высокой нагрузки

Дальше крайне важно правильно обустроить дымоход на крыше дома. Для выполнения этих работ желательно воспользоваться смехами и советами профессионалов

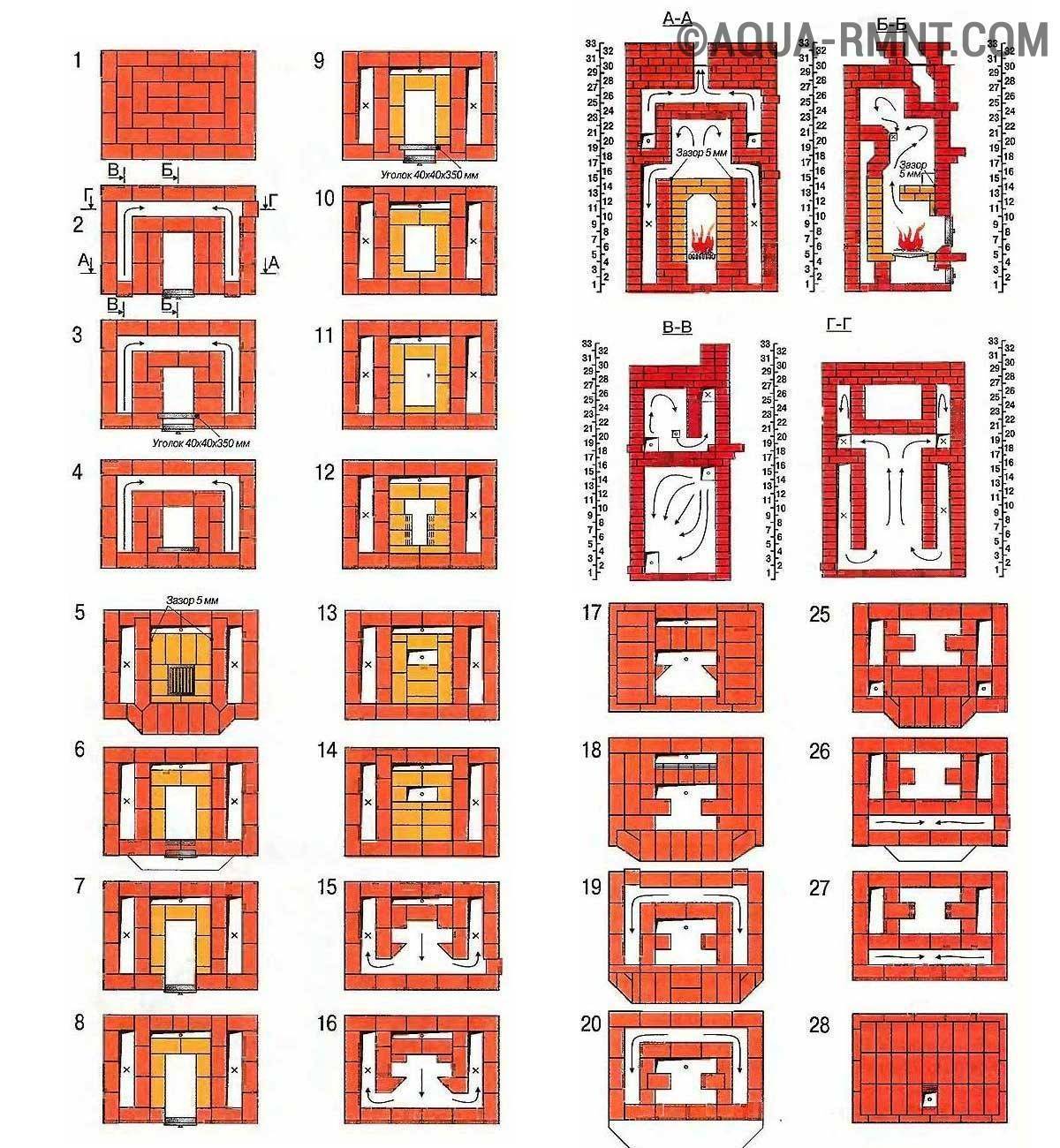

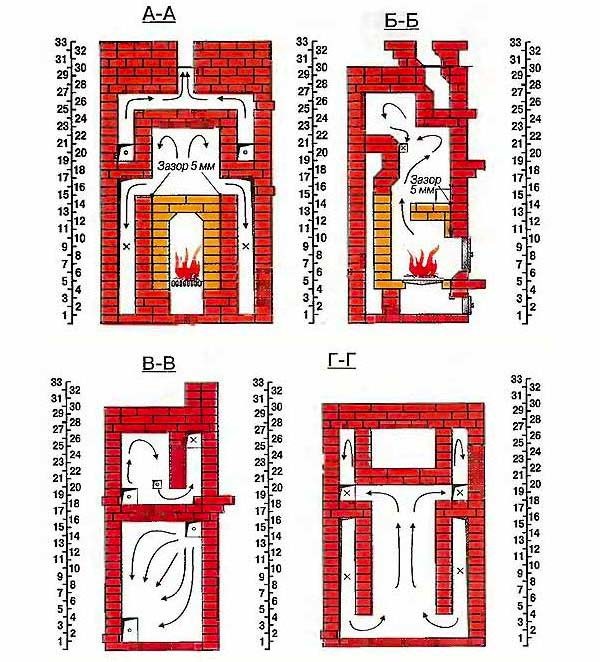

Давайте же посмотрим, как возводятся печи Кузнецова. Порядовки в своем простейшем исполнении изготавливаются достаточно просто и быстро.

Схема печи с водяным контуром

Устройство, подключенное к водяному контуру, еще более увеличивает свою эффективность, позволяя при той же мощности обогреть значительно большую площадь.

При постройке такой печи котел устанавливается над топкой в зоне первого колпака — воду нагревают раскаленные газы, обволакивающие металлические стенки.

Горячая вода через верхний трубопровод отправляется в радиаторную систему, а через нижний поступает холодная вода.

Остывший воздух после повторного нагрева вытесняется в зону второго колпака, тем самым поддерживая теплоотдачу основной печи.

Теплообменник, устанавливаемый в печи, бывает двух разновидностей:

• однокамерный — представляет собой отсек для воды, выполненный либо в плоской форме, либо в виде котла;
• трубчатый — в таком теплообменнике вода постоянно продвигается вперед по трубам, расположенным друг над другом.

Более эффективным считается второй тип — благодаря меньшему объему труб, вода быстрее прогревается и расходится по радиаторной системе. Диаметр труб выбирается минимум в 50 мм — иначе вода в них может кипеть. Размеры печи с любым типом теплообменника зависят от количества колпаков, набора дополнительных функций. Если печь выкладывается только для отопления, достаточно будет компактного вертикального устройства размерами 1м х 1,2м х 2м.

Банные печи Кузнецова

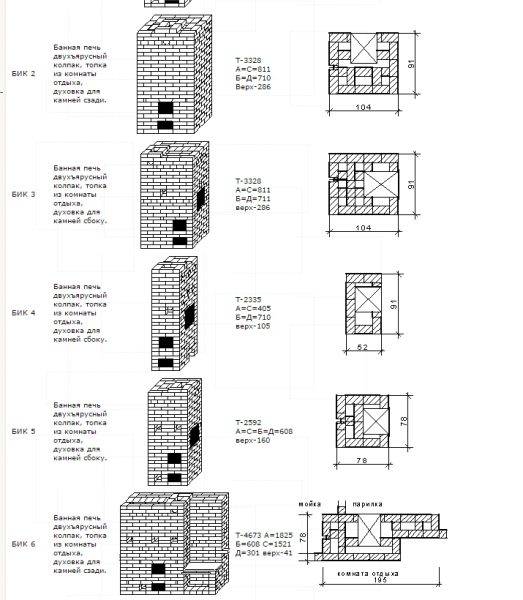

Есть множество самых разнообразных проектов печей Кузнецова. Созданы множество печей разных размеров и назначения. Только стандартных банных печей Кузнецова (БИК) есть 17 разновидностей. К ним нужно добавить две разновидности БИК БК, 14 вариантов БИК ПК. Чем они отличаются? Размерами, расположением топки, духовки для камней, наличием или отсутствием камина, варочной поверхности и еще некоторыми особенностями. Есть и банные печи Кузнецова с выносным баком или встроенным,  и печи Кузнецова для бани по-черному или с открытой каменкой. Их в действительности так много, что более-менее подходящую печь можно выбрать из уже готовых, при необходимости немного доработав под свою баню.

Печи Кузнецова. Разнообразие

Почему же банные печи Кузнецова популярны? Тому есть немало причин:

• Они практически «всеядны». В них до золы сгорает любое топливо. И если топить баню каким-либо «левым» топливом кроме дров не рекомендуется, то для топки дома подойдет любое.
• Такое эффективное сгорание топлива делает БИК очень экономичными, при этом нагревается не только баня, но также вода (до 170 литров), камни.
• Даже при использовании не очень качественного топлива сажа образуется мало. Если же топить хорошими сухими дровами (для бани ведь выбираешь самое лучшее) чистить печь нужно гораздо реже, чем печи других конструкций при аналогичных условиях эксплуатации.
• Печь прогревается равномерно из-за чего, во-первых, долго сохраняется тепло, во-вторых, редко появляются трещины.
• Печи для бани Кузнецова не только готовят баню и долго держат тепло. Они высушивают помещение после процедуры. Все это благодаря большой теплоемкости. При этом еще на следующий день вода в баке остается достаточно теплой, чтобы в ней можно было купаться.
• Длительный срок службы гарантирован при минимуме железных деталей. Все дело в чересчур большой разнице при температурном расширении: металлические детали расширяются намного сильнее, как результате в кладке вокруг возникают трещины.

Порядовка банной печи Кузнецова П1

Порядовка этой печи взята с официального сайта печника Кузнецова. Имеющиеся пояснения и схема регистра и теплоизоляции печной дверцы тоже оттуда. В свободном доступе на сайте есть несколько проектов с порядовкой, но большая часть из них недоступна.

Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1

Глядя на те проекты, которые можно скачать любому, поражаешься простоте и изящности решений. Остается только правильно все сложить и пользоваться.

Виды колпаковых печей

Классический вариант

Как уже отмечалось, «кузнецовки» различаются по своему назначению. Принято выделять следующие их виды:

• Варочные. Основная цель — приготовление пищи.
• Отопительные. Эти печки, как видно из названия, предназначены для обеспечения дома теплом.
• Отопительно-варочные. Это комбинированные конструкции, выполняющие две функции — отопительного прибора и варочной плиты.
• Банные.
• Хлебные. Еще одна комбинированная конструкция, которая чаще всего совмещается с варочной или отопительно-варочной.
• Уличные. Это целые печные комплексы. Простейшие конструкции могут представлять собой обычное барбекю.
• Многофункциональные конструкции. Разрабатываются индивидуально исходя из потребностей заказчика.

Рекомендации для самостоятельного возведения

Решив возвести печь по одной из порядовок Кузнецова своими руками, приготовьтесь к тщательной и скрупулезной работе. На схемах вы найдете графическое изображение каждого ряда, однако перед началом кладки необходимо познакомиться с особенностями техники, в частности:

• выбором и предварительной обработкой кирпича;
• покупкой металлических деталей (плит, заслонок, дверок, задвижек);
• определением наиболее подходящего места;
• подготовкой основания и фундамента;
• возможностью оборудования дымохода и др.

Лучшим материалом для внутренней кладки «кузнецовок» признан шамотный огнеупорный кирпич (Ш-5, ШБ-8), для внешнего оформления – керамика (М-150). Для усиления кирпичных стен используют металлические элементы (арматуру, проволоку). Чтобы печь функционировала с максимальной теплоотдачей, опытные мастера оттачивают не только свои умения, но и каждый кирпичик – в буквальном смысле. Они шлифуют каждую деталь, именно поэтому проекты, выполненные профессионалами, выглядят безупречно.

Кладка из шамотного кирпича

Имея на руках авторскую порядовку, рекомендуем не экспериментировать, а соблюдать обозначенный порядок. Отхождения от схемы не гарантируют полноценной теплоотдачи.

Достоинства купольных печей

Этот принцип использован во множестве печей различного назначения. Колпаков может быть несколько, они могут иметь симметричное или несимметричное строение, располагаться рядом (горизонтально) или один над другим (часто используют этот вариант для экономии места). Такая особенность дает возможность проектировать печи любого вида и конфигурации, под любые помещения и условия. При этом характеристики остаются высокими: КПД выше 80% для купольных печей Кузнецова почти норма.

Во второй колпак можно устанавливать любые устройства: варочную поверхность, теплообменник, каменку, водогрейный бак, хлебную печь и т.д. Модификаций много и все объединяет одно: высокая эффективность, экономичность, равномерное прогревание. Причем при вертикальном расположении колпаков низ греется более интенсивно, чем верх. Так что в помещении с такой печью находится комфортно.

Некоторые печи Кузнецова больше похожи на произведения искусства

Нужно отметить, что кирпича для строительства такой печи требуется намного меньше: больше пустого места внутри. Потому и печь прогревается быстрее. Но, что характерно, она не остывает быстрее. Происходит все с точностью до «наоборот»: купольные печи Кузнецова дают гораздо меньшие суточные колебания температуры, чем более массивные аналоги с большим количеством каналов. А все потому, что в колпаках остается самая горячая часть газов, а вниз оседает и отводится из печи самая холодная. Остывает печь, таким образом, медленнее.

Из-за того, что отсутствуют или почти отсутствуют узкие каналы, колпаковая печь имеет меньшее сопротивление воздушному потоку, так что дымоходы имеют меньшую длину. Потому и строить ее проще, и фундамент нужен не такой массивный, хотя нужен обязательно.

Печной комплекс, построенный по принципу колпаковых печей

После растопки и выхода на рабочий режим регулировать работу печи со свободным движением газов не нужно. Процесс получается саморегулирующийся. Если топливо разгорается очень сильно, количество горячих газов верху увеличивается и выжимает более холодные во второй  колпак. А более холодные — это в том числе и поступающий из поддувала воздух. При недостатке воздуха пламя притухает, горячих газов становится меньше, они поднимаются выше вверх и снизу поступает большее количество воздуха. Горение снова активизируется. Потому задвижки в двухколпаковых печах Кузнецова хоть и есть, но используются они крайне редко, преимущественно для нестандартных режимов.

Еще один печной комплекс

Автоматическая регуляция процесса горения приводит к практически полному сгоранию любого топлива. То есть такая печь всеядна и не особо требовательна к кондициям топлива. При использовании влажного топлива она дольше выходит на нормальный режим, но затем процесс стабилизируется и образовавшаяся сажа выгорает. Это, кстати, еще один плюс купольных печей: чистить их нужно очень редко, так как и золы остается мало, и сажа сгорает.

Преимущества и недостатки печи

Преимущества:

• • высокий показатель коэффициента полезного действия 75-85% (КПД);
  • топливо сгорает при высоких температурах;
  • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
  • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
  • долговечность эксплуатации печи;
  • эстетичный, оригинальный внешний вид;
  • высокая эффективность, многофункциональность;
  • экономичность;
  • длительное сохранение тепла;
  • форма и дизайн печей могут варьироваться в зависимости от назначения;

  • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

    Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

• совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

  Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;

• особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

  И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

• самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

  Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Экономные печи – результат многолетних разработок

Насущная проблема, которую столетиями решают изобретатели, актуальна и по сей день – КПД или эффективность печи. Эту же цель преследовал И.В. Кузнецов, постоянно совершенствую конструкцию своих изобретений. На своем сайте в интернете автор демонстрирует множество конструкций, имеющих усовершенствования в разных проекциях. Некоторые из них имеют улучшенные теплосберегающие возможности, усовершенствованную топку или дополнительное оборудование.

«Конек» кузнецовок – особая система движения газов, дающая теплому воздуху дольше удерживаться внутри своеобразного колпака, а холодному воздуху дающая быстрый выход через особое углубление. Так, горячий воздух сохраняет тепло, а холодный не успевает охлаждать кирпич, быстро высасываясь через дымоход. Внутри сооружения образуется напоминающая колпак конструкция, которая сочленяет очаг и нижний сегмент.

Такая конструкция дала этим печам название «колпаковые». Как раз этот колпак является разделяющим моментом для газов разной температуры, где горячие поднимаются в колпак и накапливают тепло, задерживаясь там. Благодаря тому, что температура горения увеличивается, КПД колпаковой печи достигает 95%. Это чрезвычайно высокий показатель для кирпичной печи – та же русская печь выдает КПД до 40%.

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
7. Основание печи делается отдельно от фундамента здания.
8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 – фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 – кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 – проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что  печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Отопительно-варочный вариант устройства

Особенностью такой конструкции будет измененное расположение первого колпака — он делается выступающим и в его своде устанавливается варочная поверхность
, чаще всего из чугуна.

Плита обязательно должна быть цельной, так как из-за конструкции дым не вытягивается из колпака, поэтому будет неизбежно поступать в помещение через разъемные конфорки.

Иногда устанавливают плиту и над вторым колпаком — она не так сильно нагревается и не может служить для приготовления пищи, но будет превосходным средством для сушки овощей, фруктов, грибов и трав
. Там часто делают нишу для хранения поленьев и их подсушки перед использованием.

Вам также будет интересно:

С хлебной камерой

Такой вариант почти не отличается от стандартной отопительно-варочной печи, но дополнительно снабжен духовым шкафом,
монтирующимся в пространстве первого колпака. Камеру обычно делают из чугуна или особо прочной стали, изнутри футеруют шамотным кирпичом для обеспечения более мягкого жара для выпекания.

Помимо хлебной камеры, часто устанавливают бак для нагрева воды
— для этого подходит также область второго колпака. В зависимости от количества дополнительных функций размеры печи будут увеличиваться, она потребует больших затрат на топливо.
