Печи Ермак для бани: принцип работы, достоинства и недостатки агрегата

Про печи

Какие печи вы устанавливаете в бани? Чем хороша печь Ермак и Ермак 12 в частности ? Долго ли нагревается, какой пар, чем топить? Как происходит установка печи в баню? Делается ли под нее фундамент? Пару слов про дымоход и разделку топочного портала, пожароизоляцию. Можете ли установить другую печь и если да, то какую посоветуете или сколько будет стоить установка мною купленной печи?

Характерное отличие «РУССКИХ ПЛОТНИКОВ» от массы конкурентов в том, что мы действительно строим бани ПОД КЛЮЧ! Многие по разным причинам, просто не считают нужным устанавливать печь-каменку в баню. И какая же это баня без печки-каменки?

Наши мастера, по окончании работ, обязательно «пустят дым», т.е. произведут проверочную топку, научат Вас правильно пользоваться каменкой.

Печи устанавливаются на основание из кирпича через пожароизоляционную прослойку. Ряд кирпича укладывается прямо на чистовой пол. Отдельно стоящей опорной тумбы фундамента под наши печи не требуется. Мы усилим обвязку в месте расположения печи, и этого будет достаточно. Ведь печь в снаряжённом (рабочем) состоянии весит около 100 кг. Некоторые парильщики весят гораздо больше, и Ваш покорный слуга в их числе .

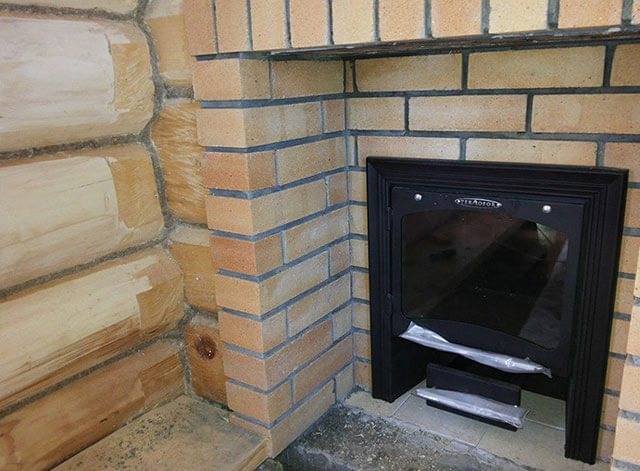

Разделку топочного портала выполняем из рядового кирпича на печной кладочной смеси. Причём в базовой комплектации, в отличие от своих конкурентов. Кирпичная кладка качественно подчёркивает солидность бани и её владельца, а в сочетании со стеклянной дверцей топки (печи серии ПС или Элит ПС) вы получаете импровизированный камин, и можете попивая чаёк, медитировать глядя на огонь.

А ещё мы комплектуем печь камнями, необходимыми для парильщика. В базовом варианте – это 40кг габбро-диабаза. За небольшую доплату можно заложить в комплект печи малиновый кварцит, талько-хлорит, талькомагензит, серпентинит (змеевик). Некоторые скептики считают, что печь с открытой каменкой «сушит» пар, что не характерно для русской бани. Но тут есть вот какой момент: на корпусе печи или на трубе располагается бак для нагрева воды, ёмкостью 35л. (нагревается при топке) для запаривания веников или банных настоев. Вода, по мере нагревания, испаряется с поверхности и приятно увлажняет атмосферу парилки(а если капнуть в бак немного ароматического масла или настойки эвкалипта прямо на каменку – то удовольствию Вашему не будет конца и польза для здоровья опять же огромная). Можно также поставить печь с теплообменником и выносным баком на 60л, который реально расположить либо в удобном для Вас месте на стене парной, либо вообще вывести металлопластиковыми трубами в смежное помещение моечной.

Мы, РУССКИЕ ПЛОТНИКИ, рассчитываем на ту прослойку покупателей, которые не готовы тратить БОЛЬШИЕ деньги на удовольствие попариться, да и вообще с достатком средним и ниже этого уровня. Поэтому, проверенная годами, печь ЕРМАК – это идеальное решение для доступной простым людям бани. Топится она не долго. Через пару часов летом (примерно три закладки дров) или 3-4 часа топки зимой(смотря какой мороз на улице, и как долго Вы не были на даче) можно смело запаривать веники и приглашать друзей на истинно РУССКИЕ спа-процедуры. Парьтесь на здоровье.

Если Вы хотите установить в баню свою печь, мы не против. Стоимость базовой печи, дымохода и работ по их установке мы вычтем из базовой стоимости. Договориться об установке Вашей банной печи и дымохода, с соблюдением правил пожарной безопасности, Вы сможете на месте со строителями.

Цифровой индекс в названии печи означает расчётный объём парилки. Так, например, в нашем проекте Б-4 парилка имеет площадь 2,2*2,0м= 4,4м.кв. Умножаем на базовую высоту потолка в 2,12 м, и получаем объём парилки равным 9,3 м.куб. Стало быть, печь ЕРМАК 12 вполне подойдёт для этой парилки. Однако, вполне можно поставить печь и помощнее, например, ЕРМАК 16 ПС. Парилка нагреется быстрее и печь будет дольше держать тепло, т.к. закладка камней на 20 кг больше.

Топки печей могут быть выполнены из чёрной стали, нержавеющей стали или чугуна.

Аббревиатура ПС или ПРЕМИУМ в названии печи означает, что в дверце топки установлено П анорамное С текло (естественно, жаропрочное), что позволяет любоваться огнём.

Уточнение ЭЛИТ в названии печи означает, что её топка изготовлена из более качественной и дорогой легированной стали. Это увеличивает срок службы топки, а следовательно – и печи. Корпус печей серии ЭЛИТ имеет вставки из нержавеющей стали. Печь выглядит нарядней, солидней, лучше отдаёт тепло. Дверца топки этих печей – со вставкой из жаропрочного стекла.

Уточнение «сетка» в названии печи означает, что корпус печи обрамлён сеткой для закладки камней. Эту печь можно буквально сверху до низу обложить камнями. Эта печь подойдёт для любителей сухого горячего пара.

Садовая модель

Печь ермак садовая удобна. На ней можно и еду приготовить и хижину обогреть. Печь ермак садовая отличается – простотой установки и компактными размерами. Для функционирования печи предусмотрены разные регламенты:

длительного горения;
готовки еды;
разогрева пищи.

Печь оборудована обширной варочной поверхностью, имеется конфорка для готовки. Печь Ермак садовая удобна в транспортировке: она помещается в багажник легковушки и не занимает много места, что позволяет монтировать её в очень маленьких помещениях. Отверстия в основании печки позволяют надёжно укреплять её на фундаменте, или на полу.

Несколько особенностей установки

Устанавливать чугунные печи для бани рекомендуется в отдельном помещении. Если такой возможности нет, необходимо выбрать место в парилке, где она не будет создавать преград и останется труднодоступной для посетителей. Неподалеку от нее не рекомендуется размещать предметы, которые могу воспламениться под действием высоких температур.

Чугунную печь опытные мастера рекомендуют укрыть металлической обшивкой или кирпичной кладкой. Первый вариант дешевле, однако он способен испортить внешний вид. Кладка, наоборот, приукрасит интерьер.

Особое внимание в процессе монтажа рекомендуется уделять обустройству дымоходной трубы. От нее зависит очень многое:

Скорость сжигания дров
Своевременное удаление наружу дыма
Безопасность парильщиков

Дымоход, как правило, идет в комплекте. Иногда он представляет собой готовую систему, в иных случаях может нуждаться в дополнительном комплектовании выводной трубой.

Немаловажную роль играет вентиляционная система, которая должна эффективно работать во всех банных помещениях. Если самостоятельная ее установка покажется тяжелой работой, стоит обратиться к профессионалам.

Прежде чем начать эксплуатировать печь, необходимо 3-4 раза ее как следует протопить. Это позволит убедиться в исправности всех компонентов системы и работе установленных датчиков (влажность, степень нагрева и т. д.). Если баня новая, благодаря нескольким пробным топкам полностью выветрятся пропитки из древесины.

Печь Ермак 12

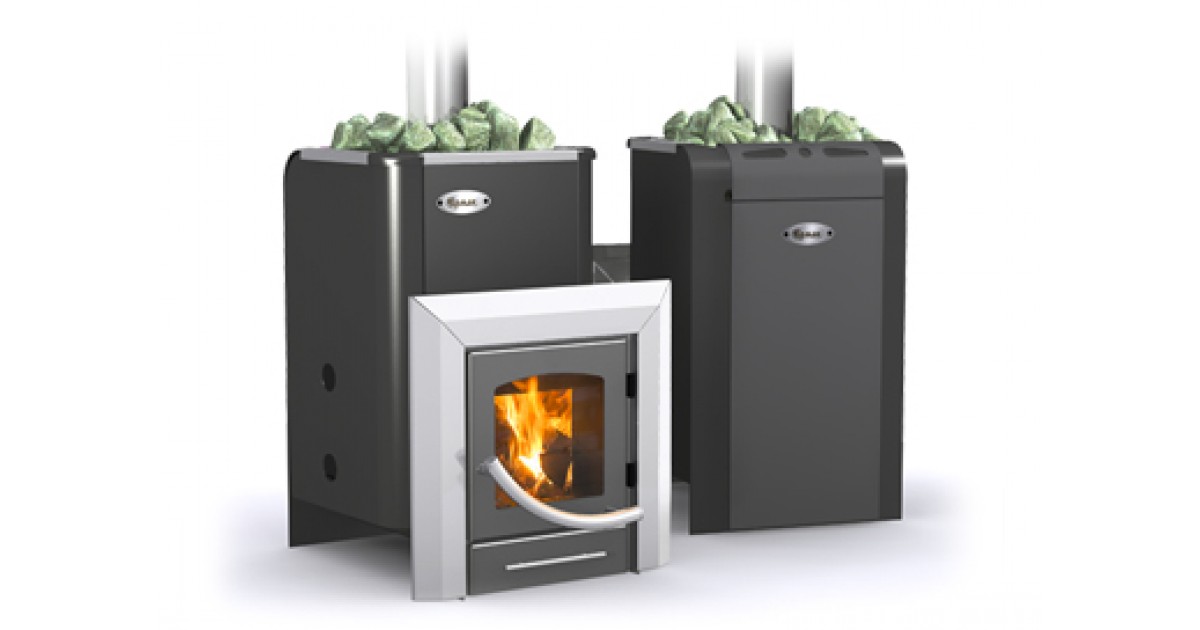

Самой распространенной модификацией всех печей для бани компании Ермак считается модель Ермак 12. Применяется при растопке помещения площадью до 14 м2, снабжена топкой глубиной до 50 см, позволяющей применять для разогрева достаточное количество топлива. В качестве топлива в печи используются обычные дрова, присутствует перевешиваемая ручка, а также чугунный колосник.

Сверху расположена каменка, в центральной части присутствует дымоход. По кругу на корпусе печи Ермак устанавливается конвектор для свободного перемещения разогретого воздуха. Все части обычно окрашиваются в черный цвет, дополнительно возможно устанавливать навесной или выносной бак с водой, а также парообразователь.

Технические данные

К основным характеристикам следует отнести:

рабочая мощность до 12 кВт;
масса конструкции в сборе 52 кг;
вес камней для каменки 40 кг;
тоннель длиной до 135 мм;
дымоход диаметром не менее 115 мм;
соотношение основных габаритов 59,5*39,5*68,5 см.

Схема печи для бани

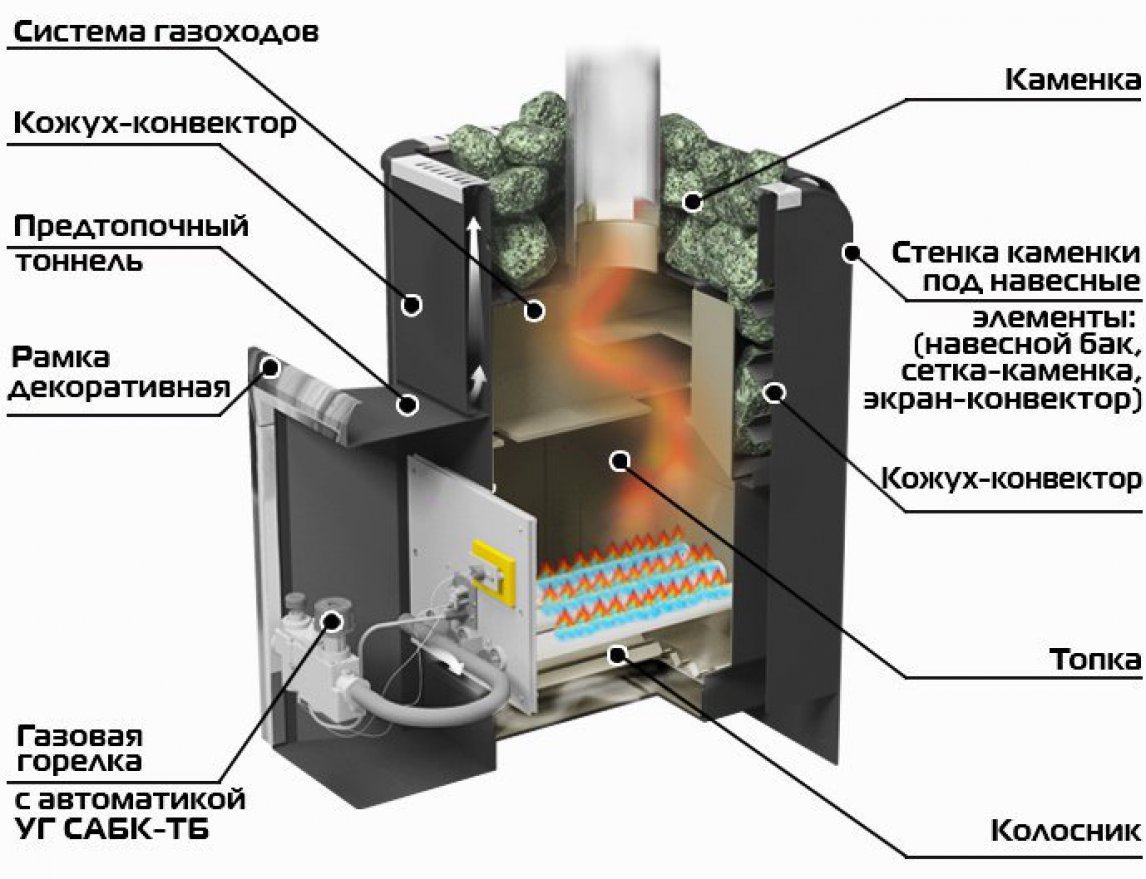

Конструкция печи состоит из ряда основных элементов:

В качестве основной части выступает зольник, в него осыпаются прогоревшие дрова. Интенсивность горения топлива регулируется открытием дверцы расположенной над уровнем топки.
Сверху над зольником печи Ермак устанавливается колосник в виде чугунной решетки, на нее укладывают дрова при розжиге.
В верхней части расположены специальные отверстия для газообмена. В передней части устанавливается дверца из стекла, обрамленная полоской нержавеющей стали, а также снабжена ручкой не подверженной перегреву.
Поверх печи устанавливается каменка, она изготавливается открытой и при нагреве создает дополнительный микроклимат в помещении.
По центру печи Ермак располагается дымоход.
Иногда по желанию потребителя рядом с каменкой навешивается дополнительно бак с водой.

Монтаж

При монтаже в бане печи Ермак следует произвести следующие действия:

Предварительно помещение, где будет установлено оборудование, покрывают теплоизоляцией, в качестве материала могут применяться минеральные утеплители и стекловата.
Пол под печкой рекомендуется выложить кирпичом, а стенку вокруг обшивают листовым металлом, в основном из оцинкованного железа.
Составляется подробный чертеж расположения отопительного прибора либо примерный эскиз.
При установке дымохода, в перекрытиях устанавливается экран с его помощью можно избежать возможного перегрева частей помещения.

Эксплуатация

При эксплуатации необходимо соблюдать ряд необходимых требований:

Перед тем как произвести розжиг топлива необходимо проверит наличие тяги, а также герметичность всех уплотнений, к открытой дверце подносят зажженную спичку или свечку.
Топка печи Ермак заполняется на 75%, причем размер дров должен позволять располагать их вдоль и поперек на колоснике.
В процессе горения следует регулировать интенсивность путем открытия дверцы зольника. Запрещается разогрев до покраснения металла.
Для того чтобы избежать повышенного образования копоти необходимо использовать дрова из деревьев лиственных пород.
Два раза в год камни подлежат визуальному осмотру, следует выявлять непригодные (в них образуются трещины), а также удаляются покрытые мхом и плесенью.
Каменку периодически очищают от продуктов испарения и образовавшейся сажи.

Внимание! Воду в теплообменник необходимо заливать перед растопкой, такое предостережение позволит избежать выхода из строя печи для отопления бани. Печка для бани Ермак является наиболее распространенным отопительным прибором, имеет большое число разнообразных модификаций. Данный прибор справится с прогревом как малых площадей, так и крупных

Не требует больших затрат на дрова, подходят как твердые виды, так и газ. Оборудование компании Ермак прослужат долго, необходимо только соблюдать правила безопасной эксплуатации

Данный прибор справится с прогревом как малых площадей, так и крупных. Не требует больших затрат на дрова, подходят как твердые виды, так и газ. Оборудование компании Ермак прослужат долго, необходимо только соблюдать правила безопасной эксплуатации

Печка для бани Ермак является наиболее распространенным отопительным прибором, имеет большое число разнообразных модификаций. Данный прибор справится с прогревом как малых площадей, так и крупных. Не требует больших затрат на дрова, подходят как твердые виды, так и газ. Оборудование компании Ермак прослужат долго, необходимо только соблюдать правила безопасной эксплуатации.

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

Требования к монтажу:

Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала. Такие защитные экраны для банных печей достаточно важны, ими не следует пренебрегать.
Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

Огнеупорная подставка — основание под металлическую печь

Поэтому деревянный пол под печкой надо теплоизолировать. Обеспечить такой температурный режим, при котором дерево не нагреется выше критической точки (чтобы не проходило скрытое тление) в протяжение всего периода горения печи. Температура может повышаться не только от воздуха. Самый опасный способ нагрева — Тепловое излучение. Оно преодолевает расстояния. Поэтому надо соблюдать такие разрывы, которые называются пожарными. Или на пути излучения надо поставить экран с большой теплоемкостью и малой теплопроводностью. Конечно, можно купить .

Подставка под печь бани, которую монтирую я состоит из трех слоев:

нержавейка — отражающий экран для теплового излучения
кирпичная прослойка 6 см толщиной — тепловой аккумулятор с большой теплоемкостью и плохой теплопроводностью.
плита огнеупорная 9 мм (магнезит) толщиной для крепления огнеупорного пирога к деревянному полу. Кирпич клеится к этой плите легко и крепко.

Термостойкая плита — современные технологии сделали плиту (аналог гипсокартонных листов). Не боятся влаги, не боятся огня, легко обрабатываются и режутся ножом для гипсокартонных листов. Очень низкая теплопроводность. К полу крепится обыкновенными саморезами для дерева. Доски под плитой обработаны антипиренами-антисептиками.

Для обеспечения скрепления кирпичей подставки-экрана использована армирующая оцинкованная сетка. Раствор приготовлен из песка. цемента и термостойкого клея для облицовки плиткой печей и каминов. Такая смесь не столько соединит кирпичи и сетку с плитой, сколько не даст всей конструкции разлететься по кусочкам.

Швы между кирпичами заделаны раствором для придания монолитности огнеупорного пирога. По краям плиты для удобства монтажа прикручены к полу брусочки. Они ограничивают зону кладки, упрощают установку углов и т.п. Кирпичи не являются изразцовыми или фасадными со строгими размерами. Поэтому для того чтоб лист нержавейки лег без перекосов и не образовывал вмятины после установки печи на подставку-экран, необходимо выровнять поверхность клеевым составом.

Для подготовки к установке экрана инфракрасного излучения (зеркальная нержавейка) на подиум для печи необходимо выровнять ее поверхность. Если этого не сделать, то зеркальный лист перекосится, уголки неравномерно приподымутся и вид такой подставки будет, мягко говоря, кривоватый. Зеркальный нержавеющий экран подчеркнет недостатки плоскости поверхности.

Подставка под печь, которая монтируется по деревянному полу, одним краем опирается на брус обвязки и одновременно служит основанием между комнатой отдыха и парилкой.

Установка печи в баню своими руками – это серьезное достижение, которое будет качественно греть много лет не только распаренное тело посетителей парной, но и душу хозяина гордостью за успешно проделанную работу. А для того чтобы все сделать правильно, нужно знать, как установить печь в баню. Всего несколько простых рекомендаций и правил – и ваша парная станет самым безопасным и излюбленным местом отдыха друзей и семьи. Наиболее оптимальный вариант, если еще до начала возведения бани вы будете знать, какую именно печь в ней планируется установить. В противном случае, конечно, в интерьер бани можно будет внести необходимые коррективы, но это гораздо дольше и намного сложнее.

Еще в процессе планирование строительства бани, необходимо задуматься о печи, которую вы хотели бы видеть в качестве центрального отопительного элемента.

Критерии выбора печи для бани

Мощность

Высокая мощность разогреет парную до высокой температуры, однако камни не вберут тепло, пара не получится, либо количество его окажется минимальным.

Малая мощность печи требует большой затраты ресурсов. Для больших помещений и кратного объема камней слабая печь быстро выработает допустимый срок эксплуатации и не сможет обеспечивать необходимый температурный режим.

Самостоятельный, предварительный расчёт осуществить просто:

Объём помещения (длина*ширина*высота) складывается с площадью неизолированных поверхностей, умноженных на коэффициент 1,2. Полученный результат следует увеличить в полтора раза, если дверь недостаточно утеплена, или выполнена из стекла.

1 кВт мощности исчисляется из 1 м³.

Топливо

Дрова

При отсутствии газификации и ограниченных параметрах проводки либо нестабильной подаче напряжения дровяная печь — единственный вариант. Топливо можно заготавливать самостоятельно, закупать, плюс экологический аспект и широкая ассортиментная линейка. Неудобства состоят в чистке дымохода и зольника, долгом прогреве парной и необходимости поддержания нужной температуры посредством подбрасывания дров в топку.

Газ

Неоспоримое достоинство газовых печей – это отсутствие топки и зольника, возможность регулировки температуры и короткий срок прогрева парной. Газовое оборудование имеет ряд требований к безопасности эксплуатации и техническим нормам агрегата. Дополнительным минусом выступает и невозможность качественного пара.

Электричество

Чистый, без дров, с минимальным уходом и компактными габаритами вид банных печей. Конечно, не «поддашь» пару ковшиком, но разогревать легко: включить в сеть и готово.

Комбинированные типы печей на газу и дровах, потребляют сжиженный газ, требуют слаженной работы по двум ресурсам, что несколько усложняет эксплуатацию.

Топка

Удлинённая

Гарантирует чистоту и комфорт парилки, так как дверца топки находится в соседнем помещении.

Стандарт

При стандартном варианте топится там, где парятся.

Конвекция

Основной принцип – это поток воздуха между кожухом и топкой на основе разницы температур с нагревом опускаемых вниз холодных слоёв. Конвекция используется для выравнивания температуры в парной и ускорения данного процесса.

Материал печи

Чугун

Надежные характеристики делают его лидером среди материалов для высоких температур.

Сталь

Последние разработки отличаются высокой жаропрочностью при относительно приемлемом весе конструкции.

Кирпичная кладка

Кирпичная печь уходит в прошлое. Несмотря на высокую экологичность и красоту таких печей, они встречаются всё реже. Хорошего печника «днём с огнём» не сыщешь, а для дилетанта такая работа не по силам. Специально выполненный фундамент, и большая площадь кирпичной модели делают её аутсайдером. Современный уклад жизни диктует свои условия: быстрый разогрев парной, минимум топлива, высокая теплоотдача и, к сожалению, удалённость от природы.

При обилии производителей банных печей можно себе позволить слегка доплатить за уникальный дизайн и радующий глаз внешний вид. Любители ковки, романтики, которые не прочь помечтать под пляшущее пламя огня, приверженцы брутальных форм без труда определятся с выбором. Всевозможная облицовка и современные покрытия моделей свободно гармонируют с любым интерьером помещения.

Ряд моделей

Сегодня на рынке строительных услуг потребители могут повстречать разнообразные модели банных печей «Ермак». Одной из очень востребованных считается «Ермак» 12 ПС. Данное оборудование для отопления малогабаритно, благодаря этому его необходимо ставить в банях маленького размера. Нужно отметить, что данное изделие обладает высокой передачей тепла. Для него необходимо применять различные типы твёрдого топлива.

Еще одной распространенной моделью считается печка «Ермак» 16. Данное устройство тоже будет выглядеть плотно и малогабаритно. Однако при этом в отличии от иных образцов оно рассчитано на значительный объем обогревания. Собственно поэтому данное оборудование очень часто применяют в банных помещениях с увеличенной площадью.

Следующий образец – «Ермак» 20 стандарт. Он делится на несколько индивидуальных печей с различной мощностью. В отличии от иных моделей он оборудован специализированной двухпоточной газоотводной системой. Также данный тип выделяется более глубокой камерой сгорания (до 55 мм). Объем/вес водяного бачка данного вида печей может сильно меняться. Подбирать оптимальный размер такой части необходимо в зависимости от масштаба помещения.

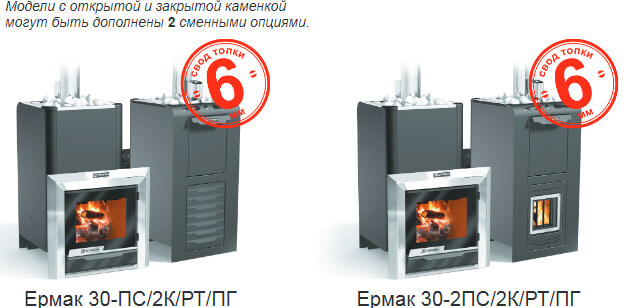

Модель «Ермак» 30 резко отличается от предыдущих собственным весом, мощностью и объемом. Этот образец дает возможность очень легко делать процесс установки трубного змеевика и каменки если понадобится. Если у вас в бане стоит собственно такое печное оборудование, то парилку прекраснее всего делать открытой из-за очень большого уровня влажности

Тоже необходимо обратить собственное внимание на размер дымоотвода (он обязан быть не меньше 65 мм)

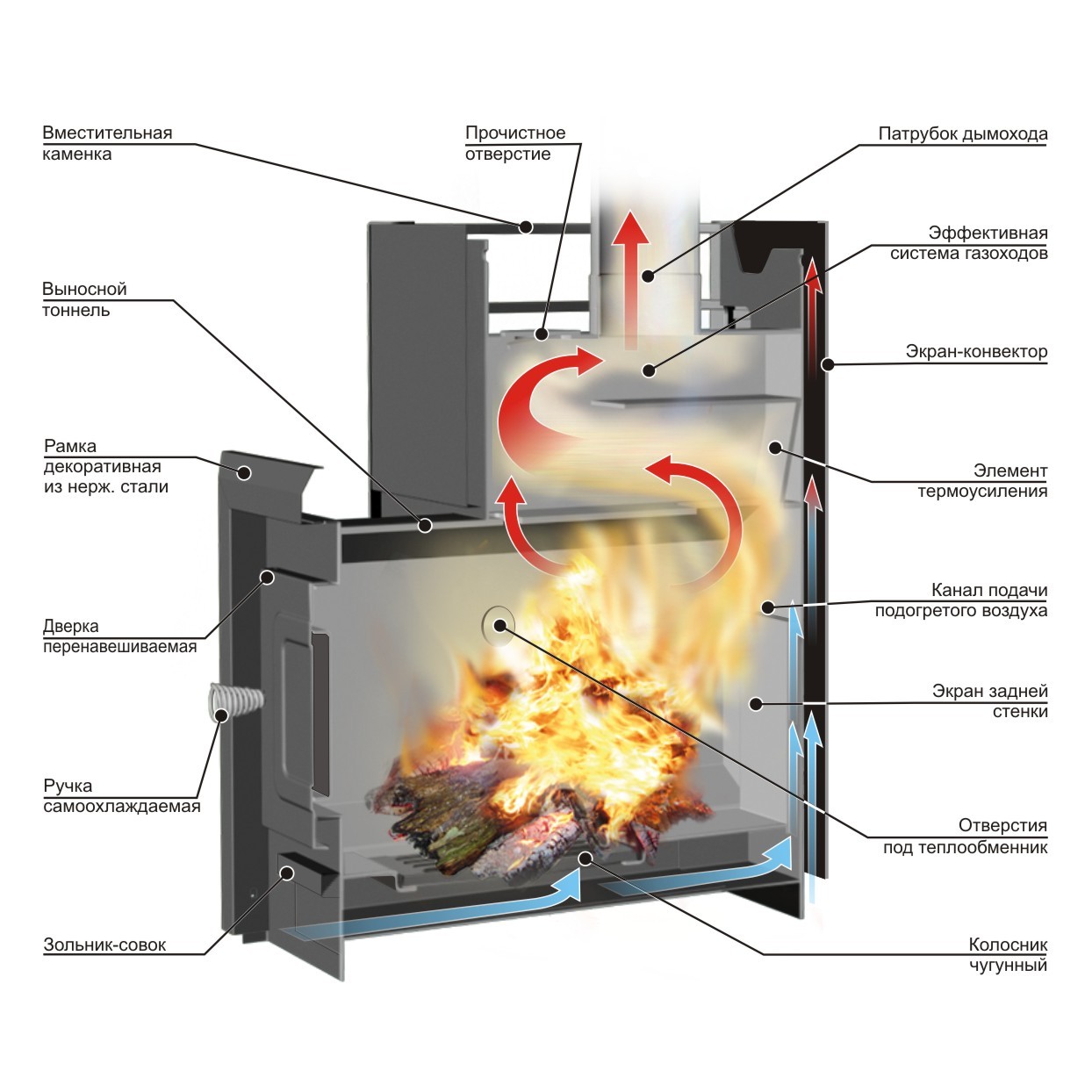

Не обращая внимания на многообразие ряда моделей печей для бани данной фирмы, они все имеют похожее строение и состоят из таких элементов:

дымотвод;
топочная камера в форме круга;
конвекторный обогреватель;
колосниковая решётка из чугуна;
отбойник;
выносной тоннель;
навесной бачок с водой;
выдвигающейся зольник;
открытая или закрытая каменка;

Конструкция и устройство банных печей Ермак
