Отопительная печь из кирпича своими руками

Как сложить печь с лежанкой

Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.

Чтобы построить печку понадобится:

• Огнеупорный кирпич 1100 шт.
• Дверки, колосниковая решетка, чугунная плита, ревизия.
• Расходные материалы — вязальная проволока (35 м/пог) и лента (8,5 м/пог), стальные кляммеры, заслонка жаровой камеры. Печь с подтопком может потребовать дополнительно приобрести двери и для этой ниши.
• Глиняный раствор — лучше всего приобрести уже готовую смесь. Высчитать необходимое количество мешков можно благодаря таблицам на тыльной стороне упаковки.

При работе необходимо строго соблюдать размеры и стараться, чтобы стенки хайла были гладкими. Штукатурить стенки нельзя, поэтому обычно мастера вышлифовывают тыльную сторону кирпича.

Схема кладки печи с лежанкой

Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.

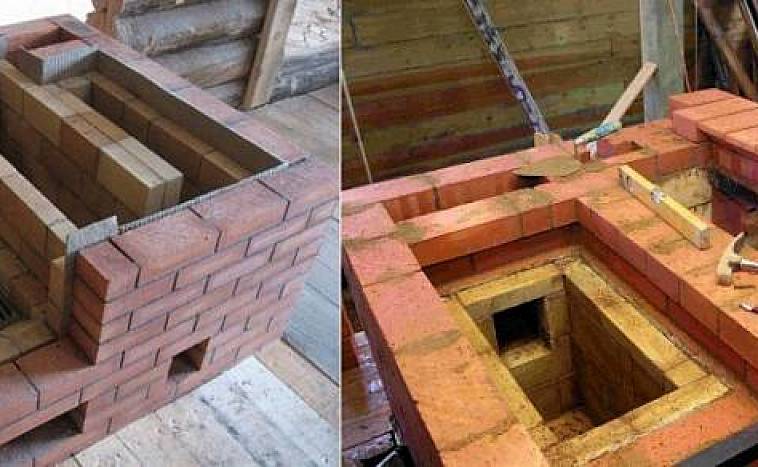

Строительство печи будет выполняться следующим образом:

• 1-й ряд — кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.
• 2-й ряд — перекрываем тычки по правой и левой сторонам конструкции ложками. Необходимо следить за тем, чтобы все неполно цельные кирпичи перекрывались следующим рядом. По краю будущего пода ставим кирпич на ребро.
• 3-й ряд — полностью повторяем конструкцию первого. Устанавливаем дверцу поддувала.
• 4-й ряд полностью идентичен второму. Порядовка конструкции печи с лежанкой часто повторяет схему предыдущих рядов, таким образом, обеспечивая большую прочность стен. Единственным отличием является то, что на четвертом ряду оставляется место под прочистной канал.
• 5-й ряд — делаем основания под арочные своды, продолжаем прочистной канал.
• 6-й ряд на этом этапе устанавливается колосник. Прочистной канал начинают постепенно сужать.
• 7-й и 8-й ряды — в этот момент укладывают стальной лист, а также крепят проволоку для фиксации топочной дверки. Верхним слоем полностью перекрывается под. Нижняя часть кладки окончена.
• 9-й ряд — устанавливаем кирпич на ребро по всему периметру пода, делаем песчаную подсыпку.
• 10 и 11 ряды изготавливаются идентичным образом. По краю пода используются половинки кирпича, на верхнем слое устанавливается варочная поверхность из чугуна.
• 12,14 и 16-й ряд также полностью повторяют друг друга. На пятнадцатом начинают поднимать арку. Если до этого ряда все было просто, то теперь поэтапная кладка потребует от мастера высокого профессионализма.
• 17 и 18-й ряд предназначен для сужения свода. Между этими слоями необходимо использовать вязальную проволоку.
• С 19-21-й ряд полностью заканчивается монтаж лежанки. Благодаря постепенному сужению обеспечивается возможность выдерживать высокие нагрузки, после протопки печи можно будет поставить деревянный настил на лежанке.
• 22-й ряд начинает поднимать хайло печи. Этот этап работ по праву считается одним из самых сложных. Если кладка печи с лежанкой своими руками до этого момента была сложной для мастера, то на этом ряде лучше позвать на помощь квалифицированного печника.
• С 23-31 ряд укладывается трубный канал, и устанавливаются задвижки и поддувала.

Особенности печей в зависимости от их размещения

Огромное разнообразие конструкций русских печей объясняется тем, что еще сотню лет назад каждый мастер обладал собственными «секретами» и строил по своему представлению. Едиными оставались лишь главные характеристики, превращающие очаг в русскую печь: большая сводчатая топочная камера, толстые стенки, кирпичный дымоход.

Печь для дома

Наиболее традиционна, удовлетворяет потребности жильцов дома в тепле. Выполняет отопительную функцию, оборудована для варки блюд и выпечки хлеба, сушки вещей, заготовки грибов и фруктов на зиму. Имеет обогреваемую лежанку для сна.

Русская печь в интерьере современного дома

В уменьшенном эконом-варианте служит в качестве кухонной печки. Размеры в плане — от 1,5х2,5 м.

Печь для дачи

Русская печь для дачи строится по стандартной конструкции, близкой к домовой. Для домов, где не живут постоянно, этот тип очага слабо приспособлен, так как от простоя в работе может отсыреть и потребовать долгой сушки. Более приспособлены для таких условий другие виды печей – голландка или шведская.

Печь для гаража

Гараж для многих мужчин становится особенным местом, создающим личное пространство

Поэтому важно, чтобы в таком небольшом помещении зимой было тепло. К гаражной кирпичной печке не выдвигается требование долго поддерживать температуру, ведь в этом помещении не готовят пищу

Поэтому конструкция такой теплушки предельно упрощена, а размеры минимальны: 60х60 см в плане при кладке в 9 рядов.

Печь для бани

Банная печь не применяется для долгого отопления жилых помещений или приготовления еды, поэтому конструктивно отличается от домовой. Особенность – наличие обогреваемой каменки (емкости, куда загружают колотый камень стойкой к перепаду температур породы).

Печь для бани из кирпича

Печь для беседки

Желание возвести печку на открытом воздухе (в летней веранде, беседке или вообще отдельно стоящую) имеет под собой ряд рациональных обоснований. Прежде всего, хозяев интересует возможность быстро приготовить или разогреть еду с применением бесплатного сырья (отходов древесины, валежника).

Второй фактор: в жаркую погоду не хочется ради кухонных дел «включать отопление» в жилых помещениях. Нужно учесть, что во многих дачных домах большая печка отсутствует ради экономии места.

Уличная печь

Отдельно стоящую на улице печь отличает такое качество, как неприхотливость к воздухообмену. Для этих очагов не так критична угроза, что по дому распространится угарный газ. Отсюда менее строгие требования к наличию тяги, качеству кладки или возникновению трещин. Поэтому нередко подобным образом устраивают тепловые установки вообще без дымохода с открытыми решетками для шашлыка или гриля, а также коптильные камеры, выделяющие большой объем дыма.

Материалы для кладки печей и дымоходов

При кладке печей используют следующие материалы:

1. для основной кладки стен печей, очагов, дымовых труб и каналов в стенах — обожжённый полнотелый красный кирпич первого сорта (ГОСТ 530-71);
2. для футеровки (внутренней облицовки) — применяют тугоплавкий огнеупорный кирпич;
3. для облицовки портала (наружной) — изразцы, кровельную и прокатную сталь, асбофанеру;
4. для разделок дымооборота, огнезащитной изоляции и облицовки — следует применять полнотелый кирпич, асбестовый картон, асбоцементные теплоизоляционные плиты, неорганические минераловатные изделия на синтетической основе (маты, плиты полужесткие), строительный войлок, вымоченный в глиняном растворе.

Кирпич отбирают правильной формы, одинаковых размеров, без трещин, вкраплений камней и дутиков, нормального обжига.

При производстве печных работ применяют следующие растворы:

1. для кладки печей и кухонных плит из обыкновенного кирпича — глинопесчаный;
2. для кладки из тугоплавкого кирпича — тугоплавкую глину с песком;
3. для кладки из огнеупорного кирпича — огнеупорную глину с шамотным порошком;
4. для кладки дымовых труб, вентиляционных и дымовых каналов в стенах зданий — известково-песчаный или известково-цементный;
5. для кладки дымовых труб сверх чердачного перекрытия — известково-цементный, а сверху крыши — цементный.

Количественное соотношение компонентов глинопесчаного раствора, зависит от жирности глины, и должно обеспечивать высыхание раствора без заметного изменения его объема и без растрескивания.

При кладке из обыкновенного кирпича используют пластичную глину, преимущественно красную, не загрязненную случайными примесями. До употребления в растворе глину замачивают и протирают через сетку с отверстиями 3-4 мм.

Для приготовления раствора применяется, как правило, горный песок, без посторонних примесей и растительных остатков, мелкозернистый просеянный через сито с отверстиями 1,0-1,5 мм.

Вода для приготовления раствора должна быть чистой. При использовании морской воды норму цемента надо увеличить на 10-15%.

ТАБЛИЦА 5: СОСТАВЫ ГЛИНЯНЫХ РАСТВОРОВ

Марка раствора	Вид раствора	Вид добавки	Состав раствора, (глиняное тесто + добавка + песок), в объемных частях
в сухом климате	в умеренно- влажном климате
Глиняный раствор:
10	2	1- на жирной глине	без добавки	1+0+4
10	2	2- на глине средней жирности	без добавки	1+0+3
10	2	3- на тощей глине или суглинке	без добавки	1+0+2,5
4	4	Глиняный с черными вяжущими	черные вяжущие (деготь, битум, пек)	1+(0,05…0,1)+(2,5…4)

Примечание:

1. Глиняные растворы применяют в летних условиях для отделочных работ преимущественно в сухом климате при нормальной влажности воздуха помещений.
2. Количество песка в глиняных растворах с черными вяжущими зависит от жирности глины.
3. При использовании твердых черных вяжущих предварительно подготавливают эмульсию из глины с черными вяжущими в подогретом состоянии.

Для изоляции применяют материалы с низкой теплопроводностью: обыкновенный глиняный кирпич, войлок, а также асбест в виде листов и шнура.

Войлок, изготавливаемый обычно толщиной 5 мм, плохо проводит теплоту и служит хорошим теплоизолирующим материалом. Он тлеет и своим едким удушливым запахом сигнализирует о возникновении пожара. Для придания большей сопротивляемости возгоранию войлок перед укладкой на место пропитывают жидким глиняным раствором.

Фундамент

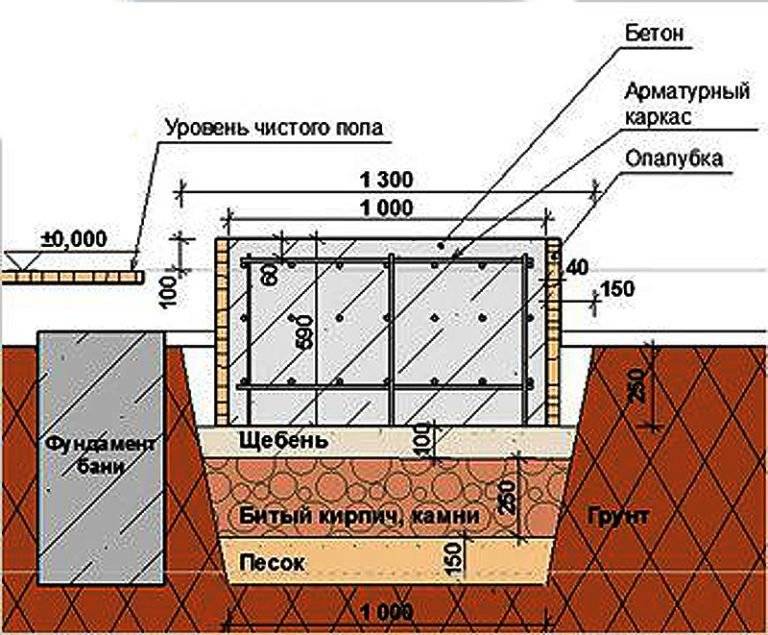

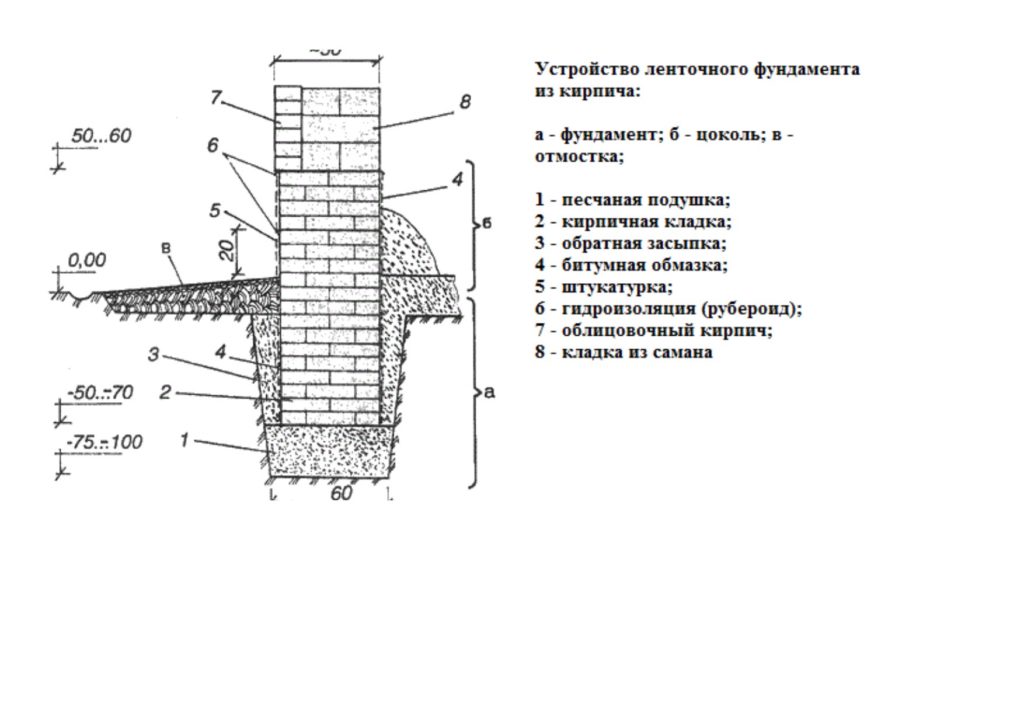

Вид и размеры фундамента полностью зависят от габаритов и формы печи. Кроме того во время разметки места под фундамент, следует со всех сторон уширить его размеры примерно на 5-10 см. Место под фундамент выбирается с учётом того, где в помещении будет стоять печная конструкция и чтобы в будущем не пришлось резать балки перекрытия или тем более несущие конструкции стен дома.

В том случае, если печное устройство планируется установить в проеме капитальной деревянной стены, то следует проследить, чтобы на фундамент не опирались нижние венцы.

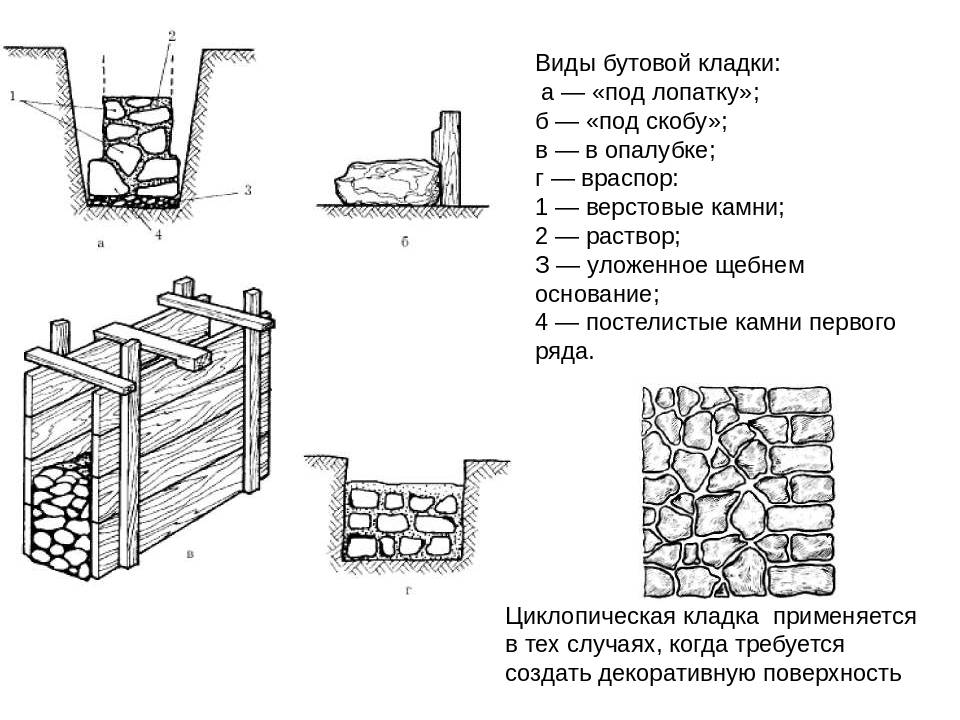

Устройство бутобетонного фундамента

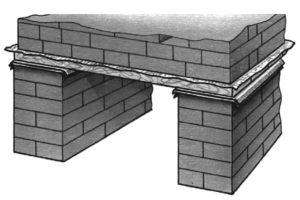

Вариант печного фундамента на кирпичных столбах

В нескольких случаях печной фундамент не нужен вовсе:

1. Печка лёгкая и весит до 750 кг: выложена четвертным кирпичом или выполнена из чугуна;

2. Дом имеет сплошной фундамент и основание печки можно установить прямо на него.

Проект, чертежи

Прежде, чем приступать к основной работе и брать в руки кирпичи, следует изучить основные части печного устройства, которые при грамотной сборке дают высокий уровень надежности и лёгкость в эксплуатации. Если упустить при возведении печи хоть один составной элемент или же использовать некачественные материалы, то такая конструкция прослужит недолго либо будет плохо работать.

Если у вас нет опыта, начните со складывания макета из деревянных кирпичиков

Для того чтобы изучить устройство любой печи, следует иметь хотя бы минимальное умение читать чертежи. В них изображается конструкция печки, её габариты и формы с применением условных обозначений и указанием неких правил.

Если чертеж сделан грамотно и с соблюдением всех правил, то на нем можно увидеть, как будет выглядеть будущая конструкция в целом, в разрезе и т.д.

С помощью контурной (жирной) линии изображаются контуры предметов, а вот тонкие используются как:

• размерные (применяются для проставления размеров);
• выносные (линии, между которыми чертятся разменные линии);
• условная штриховка (обозначает, какой материал применялся для изготовления элемента).

Кирпич

Красный печной кирпич

Огнеупорный (шамотный) кирпич

Кирпич со стёсанной стороной, обращённой вниз

Кирпич со стёсанной стороной, обращённой вверх

На основе глины

Один из самых дешевых и доступных типов соединительных печных смесей. Глиняный раствор для кладки печей характеризуется повышенной жирностью, которая определяет степень пластичность, жаростойкости и прочности готового материала.

Раствор для печи из натуральной глины бывает:

• Жирный – отличается пластичностью, прочностью, но быстрым появлением трещин после высыхания;
• Нормальный – достаточно пластичен и устойчив к растрескиванию, дает небольшой процент усадки после сушки. Способен выдерживать высокие температуры до 110 градусов;
• Тощий – непластичен и недолговечен, восприимчив к быстрому расслаиванию и крошению.

Огнеупорный раствор из глины готовится на основании трех компонентов: глины, песка и воды. Подобный состав устойчив к растрескиванию и пересыханию, обеспечивает надежное обустройство печи из кирпича.

Чтобы построить печник, рекомендуется использовать жирные и нормальные составы, которые обладают повышенной прочностью, пластичностью и устойчивостью к расслаиванию.

Качество глины определяет количество песка, необходимого для замеса раствора. Для работ используется глина и очищенная вода с низким содержанием примесей. Для кладки 100 кирпичей в среднем используется до 20 литров чистой воды.

Для приготовления раствора используется карьерный или речной песок мелкой фракции без дополнительных примесей. Перед использованием его обязательно просеивают через мелкоячеистое сито. Если в нем имеются примеси гравия, тогда рекомендуется использовать сито с размером ячеек до 10 мм. Для мелкофракционного материала подойдет сито с 2 мм ячейками.

Перед добавлением других компонентов глиняную основу рекомендуется проверить на пластичность. Как сделать подобную проверку? Для этого небольшую доску следует опустить в полученную смесь для кладки печи и определить ее толщину. Она должна быть в меру густой и тягучей. Если имеется лишняя жидкость, тогда стоит добавить немного вяжущего компонента, периодически размешивая и тестируя смесь на пластичность.

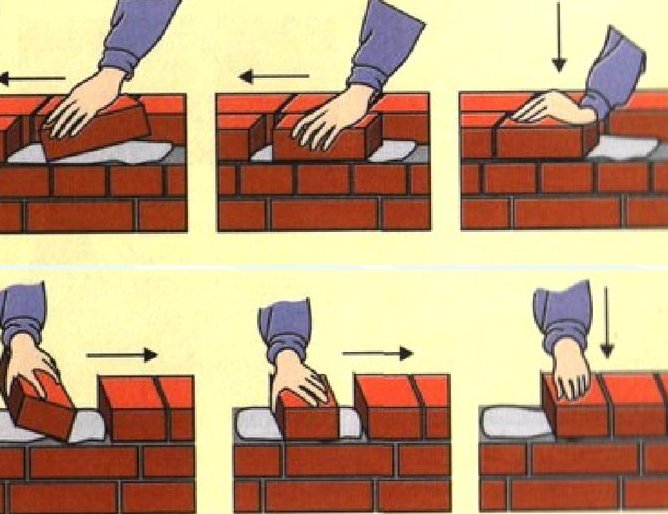

Оптимальная толщина соединительного материала – 2 мм, что свидетельствует о правильном соблюдении пропорций всех компонентов. Готовая кладочная масса получается тягучей и не очень плотной.

Подходящая плотность раствора для кладки зависит от соотношения основных компонентов в ней – глины и песка соответственно:

• Жирная масса – 1:2;
• Нормальная масса – 1:1;
• Тощая масса – 2:1.

Способы приготовления глиняного состава

Как приготовить качественную соединительную массу на основе глины? Существует несколько проверенных способов.

Способ №1

Нужный объем глины замачивается на 24 часа, добавляется вода для получения густой массы. Полученный материал аккуратно процеживается, затем в него добавляется песок и еще раз замешивается

Важно избегать образования глинистых луж, которые можно устранить небольшой порцией вяжущего компонента

Способ №2

В емкости соединяется шамотный песок и глина в равных пропорциях, добавляется очищенная вода (1/4 часть от объема глины). Все компоненты тщательно перемешиваются до получения однородной массы.

Способ №3

Состав замешивается на основе суглинков. Этот рецепт предусматривает приготовление 10 различных вариантов раствора, из которого выбирается лучший.

Для первого: 10 объемов суглинки, 1 объем песка и 1 объем цемента и т.д. по убыванию объема суглинки. Десять полученных основ помещаются в разные емкости и оставляются на просушку в течение 5-6 дней. По завершению отведенного времени определяется наиболее качественный состав раствора с минимальной степенью усадки и устойчивостью к растрескиванию.

Способ №4

К глине добавляется песок и ¼ воды. Все компоненты перемешиваются для получения густой тягучей массы. Для повышения прочности в подобную смесь рекомендуется добавить каменной соли или цемента. На ведро смеси – до 250 г соли и ¾ литра цемента. Соль предварительно растворяют в воде, а цемент разводят водой до густой консистенции, после чего добавляют в готовую основу.

Выбор кирпичной печи для дома

Вначале нужно определиться с конкретным типом печи. А для этого детально изучите существующие типы печей и выберете для себя наиболее подходящий вариант:

1. Печи голландские канального типа имеют малые габариты и достаточно просты в строительстве. КПД не высокий, около 40%. Данные печи работают в режиме медленного горения.
2. Шведская кирпичная печь камерно-канального типа имеет более высокий КПД, по сравнению с голландскими. Габаритные размеры также не велики, но сама конструкция в исполнении сложнее. Помимо этого, все строительные материалы для данной печи необходимо подбирать более тщательно.
3. Русская печь имеет самый высокий КПД, свыше 75%, но кладка такой печи очень сложна, и без помощи профессионалов вам вряд ли удастся обойтись.
4. Кирпичная отопительно-варочная печь – более распространенный и простой вариант отопления. Данная печь требует малого количества строительных материалов, а простую конструкцию вы сможете выполнить самостоятельно.

Если вы первый раз будете строить печь, то для самостоятельной стройки выбирайте голландскую печь или варочную кирпичную печь, потому что строительство шведских печей сложнее и требует определенного опыта в данном деле. Что касается русской печи, то не стоит браться за ее строительство самостоятельно.

На следующем этапе нужно определить, каких размеров будет ваша печь, и сколько помещений она будет отапливать. В маленьком доме печь можно разместить в стене между комнатами.

Основное условие размещения и строительства печи очень простое: прямой обогрев от  стенок печи должен захватывать большое количество комнат.

Если такой возможности нет, лучше использовать печи со встраиваемыми водогрейными змеевиками. При таком варианте печи оставшиеся комнаты будут обогреваться специальными радиаторами отопления.

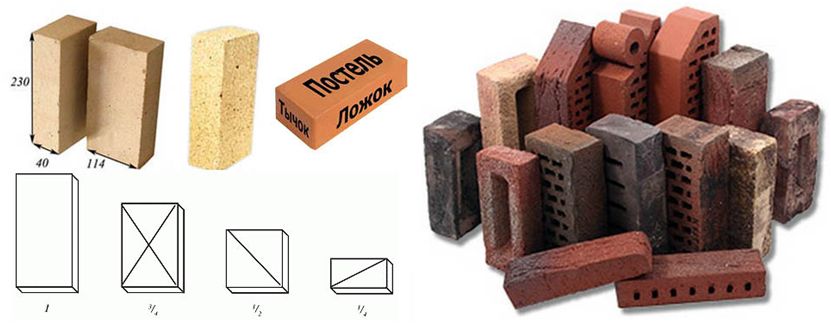

Кирпич для кладки печи

Для увеличенного срока службы и правильной работы печи, необходимо тщательно подойти к выбору строительных материалов, а именно кирпича. Кроме прочности и долговечности, от выбора кирпича зависят и его теплофизические свойства, обеспечивающие тепло в вашем доме.

Для шведской печи очень важно подобрать качественные строительные материалы, а вот для голландской печи требования к качеству не так высоки.

Отопительные кирпичные печи раньше складывали из красного кирпича, но на сегодняшний день можно выделить 2 основных вида:

• кирпич керамический красный марки 150;
• кирпич шамотный огнеупорный.

Ниже мы приведем некоторые рекомендации по покупке материала для строительства отопительных кирпичных печей:

• Кирпичи должны быть одного размера;
• Использование пустотелых кирпичей или силикатных строго запрещено. Необходим полнотелый керамический кирпич;
• Для облицовки выбирайте декоративные кирпичи;
• Для камеры сгорания выбирайте огнеупорный шамотный кирпич.

Популярность кирпичных печей

В отличие от многих способов отопления, печь из кирпича имеет свойство поддерживать в помещении оптимальную влажность воздуха. Все дело в пористой структуре кирпича, который при нагревании выделяет пары влаги, а остывая, вбирает её назад.

Поэтому в домах с кирпичными печами поддерживается оптимальная влажность, значит, такую печь смело можно назвать экологически чистой. Стоить ли говорить о том, что кирпич, глина и другие материалы печи безопасные для здоровья природные материалы.

Благодаря дышащей структуре, в доме с печным отоплением можно чувствовать себя комфортно уже при 18–19 градусах, тогда как с другими видами отопительных приборов 20–22. Это существенная экономия, но не вся. Печь по своей сути всеядна и может работать на всём, что способно сгорать – уголь, дрова, пеллеты и т. д.

Некоторые виды печей, такие как кирпичные печи Кузнецова, сделанные по типу колпака, выдают такие показатели КПД (80–95%), что могут соперничать с самыми экономными булерьянами.

Планировка дома

Изначально план дома должен учитывать печь – можно придумать множество интересных кладок для разных типов конструкций из кирпича. Что нужно учитывать ещё при планировке дома:

• Для печи на 500 и более кирпичей, со своим дымоходом нужно заложить независимый фундамент, который не должен быть связан с основным фундаментом дома – иметь определённое расстояние от него.
• Некоторые печи, такие как невысокая большая по ширине варочная плита с отопительным щитком, способным выдерживать от 250 кг/кв. м (согласно требованиям СНиП) можно устанавливать и без фундамента. Нужно только обеспечить теплоизоляцию и укрепить настил пола добавочными лагами.
• Потолочные балки не должны касаться дымохода, а дымовая труба должна быть выше конька крыши на полметра и более, а расстояние между ними не меньше полутора метров.

Собственно говоря, практически все печки требуют от 1 тыс. до 1,5 тыс. кирпичей, поэтому нужно рассчитывать на отдельный фундамент. Могут быть некоторые исключения по плану фундамента в случае с секционным ленточным фундаментом основного здания.

Допускается найти место в плане такого дома и заложить фундамент печи на пересечении лент – под внутренними стенами. Но до других фрагментов основного фундамента должно быть не меньше, чем 1,2 м.

Выбор кирпичной печи

В больших частных домах и коттеджах для обогрева чаще всего используются котлы с водяным отоплением. Для отопления же строений с 2-3 жилыми помещениями достаточно возведения кирпичной печи. Она не только намного дольше хранит тепло, но и создает в помещении особый микроклимат и может стать настоящим украшением дома. Однако кирпичная печь имеет и существенный недостаток: это сооружение весьма габаритно и занимает слишком много места.

Существует несколько видов кирпичных печей:• в рейтинге таких конструкций шведка заслужено занимает первое место; она компактна, имеет варочную панель и снабжена трехканальным щитком (теплообменником, позволяющим длительно сохранять тепло, в виде стены с дымоходами внутри, может выполнять одновременно роль несущей стены или располагаться отдельно); к их разновидностям можно отнести конструкции Кузнецова, Буслаева и пр.;

Внешний вид шведской печи и возведение стены с трехканальным щитком

• несмотря на свое название, голландская печь с вертикальными дымоходами (каналами, в которых сохраняется тепло и по которым выводится дым) была изобретена русскими мастерами; имеет высокую теплоотдачу; обычно имеет 2 канала: летний и зимний, что упрощают растопку после длительного перерыва; в классических вариантах варочная панель не предусмотрена, однако есть вариации печей как со встроенным камином, так и с варочной плитой;

Классическая голландская печка с вертикальными дымоходами

Дымоходы с вертикальным (как у голландки) и горизонтальным расположением каналов

• русская печь очень долго держит тепло: до 2-3 дней; имеет газовый порог (стену между камерой и устьем печи); прогревается она очень долго, да и места занимает предостаточно, ее размеры таковы, что на ее лежанке может одновременно поместится несколько человек; именно поэтому в последние годы применяются такие конструкции достаточно редко.

Русская печка

По толщине стенок все печи делятся на:

• тонкостенные: в один кирпич, идеальных вариант для дачных строений;

• толстостенные: возводятся в помещениях, предназначенных для постоянного проживания, долго хранят тепло;

• комбинированные: толстые стены выкладываются только в топливнике; дымоход же имеет тонкие стены.

Одно- и двухколпаковые печи Кузнецова – одна из наиболее распространенных вариаций шведской печи. В отличие от обычных канальных, выход горячих газов по дымоходам осуществляется не только за счет тяги, но и естественным образом за счет особой конструкции дымовых каналов. Дым в них вначале поднимается кверху, а при остывании опускается вниз. Так как утечек тепла в них значительно меньше (ведь теплый воздух, пока не остынет, не может найти выхода), такие печи способны долго хранить тепло.

Схема колпакового дымохода

Кирпичная печь может не иметь отделки или зашиваться металлом, штукатуриться, выкладываться керамической плиткой или облицовочным камнем или укладываться под расшивку (с уплотнением и приданием швам особой формы).

Расшивка швов печи

Варианты отделки печи

Установка печных чугунных и металлических элементов

Все металлические элементы печи, как известно, при нагревании расширяются, поэтому вокруг них должны быть образованы тепловые зазоры, которые создаются с помощью асбестового материала. В некоторых случаях используется асбестовый шнур, в других – из цельного листа этого материала вырезаются полосы нужной ширины и длины. Так, дверца топочной камеры и духовой шкаф обматывают шнуром из асбеста, а под варочную плиту укладываются полосы.

Закрепление металлических дверок в швах кладки происходит с помощью проволочных скруток. На задней стенке металлической рамы дверцы всегда располагаются специальные “ушки”, в которые вставляется проволока, а затем ее концы скручиваются между собой. Проволоку, закрепленную на нижних “ушках”, вмуровывают в швы ряда, на котором устанавливается дверца, а верхние скрутки – между рядами, один из которых будет расположен на одном уровне с верхней частью рамы дверцы, а второй выше ее. Перед закреплением в швах, дверца выставляется по строительному уровню или с помощью отвеса.

Поддувальная и прочистная дверца не требует обмотки асбестовым шнуром, так как не нагреваются до очень высоких температур. Зазоры между ними и кирпичом можно заделать глиняным раствором.

Если для перекрытия топочной дверцы должна использоваться металлическая полоса, то между ней и рамой нужно обязательно сделать прокладку из асбестовой полосы.

Рама дымовой задвижки монтируется тоже на глиняный раствор, но работу эту нужно проводить аккуратно, чтобы раствор не попал в пазы рамы, по которым должна ходить задвижка.

Важное вступление

Поскольку вы читаете эту статью, значит вас заинтересовала кирпичная печь с функцией отопления для дома или дачи

Однако, важно еще раз взвесить, является ли отопление единственной вашей потребностью и всеми проживающими в доме. Также сам процесс отопления может быть весьма разным

Если вы твердо решили, что вам не нужна варочная поверхность, то, возможно, стоит рассматривать конструкции хотя бы с хлебной камерой — это удобное средство для разогрева и резервного варианта «в случае чего».
Возможно, вам подойдет печь с котлом для водяного отопления дома

Пример проекта.
Есть конструкции отопительных печей, которые мгновенно дают жар или наоборот — постепенно, есть с нижним прогревом, а есть – без него.
Также важно расположение и форма. Можно, к примеру, поставить печь совмещенную с камином вместо стены: в одну комнату выходит камин, в другую – печь.

Все эти вопросы нужно обдумать и выработать точные ответы для себя (или для мастера, если обращаетесь к печнику-профессионалу). От этого будет зависеть конструкция вашей будущей печи, удобство использования и удовлетворение.

Также приводим полезные ссылки, которые рекомендуется смотреть параллельно с чтением этой статьи:

Как выбрать печь

Как расположить печь

Размеры печи, мощность

Как построить печь: общие правила

Особенности конструкции печи

Традиционные кирпичные печи имеют достаточно простую конструкцию. Однако кажущаяся на первый взгляд простота позволяет добиваться очень высоких показателей производительности и эффективности.

Схема печи

Схема русской печи

Топливник – это главная часть печного агрегата. Именно в топливник загружаются дрова или другое используемое для обогрева топливо. Топливник может иметь самые разнообразные размеры. При определении подходящих габаритов нужно учитывать несколько важных факторов, таких как:

• вид используемого топлива. Если вы будете топить печь дровами, сделайте топливник высотой 50-100 см;
• требуемая производительность;
• необходимый объем.

Дымоход также относится к числу главных элементов любой отопительной печи. Дымоход предназначен для отведения топочных газов с различными вредными включениями, образующимися в процессе работы печи.

Правила устройства печной трубы из кирпича

На стадии проектирования дымохода старайтесь продумывать все так, чтобы его конструкция имела минимальное число изгибов и поворотов. В идеале дымоход должен быть полностью вертикальным. Любого рода изгибы приведут к ухудшению тяги и снижению эффективности обогрева помещения.

К числу важных элементов конструкции кирпичной печи относится камера зольника. В этом отсеке будет собираться зола. Также через зольник обеспечивается подача воздуха внутрь агрегата, к топливу. Зольниковая камера обустраивается под решеткой колосника и снабжается собственной дверцей. Традиционно высота зольника составляет 3 кирпича.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича.  Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

• Цемента;
• Извести;
• Глины;
• Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.
