Отопительные печи и котлы для дома с водяным контуром

Печи длительного горения с водяным контуром

Для эффективного отопления и снабжения горячей водой частного дома часто используется печь длительного горения. Ее можно приобрести в готовом укомплектованном виде или сделать своими руками.

Принцип работы печки основан на многоступенчатом сгорании топлива. При её работе используется большое количество топлива (дров) одновременно, за счет минимального поступления кислорода топливо сгорает не сразу, а начинает тлеть. Вырабатываемый от сгорания древесины горючий газ подвергается вторичному сожжению, за счет подачи кислорода (воздуха) в специальном отсеке. Такие печки еще называют газогенераторными, так как топливо само вырабатывает горючий газ.

Если печь имеет встроенный водяной контур, то вырабатываемое тепло нагревает воду в теплоприемнике, и она распределяется по отопительной системе всего дома.

Наличие накопительного бака для горячей воды не обязательно, так как современные конструкции имеют достаточную мощность для постоянного подогрева поступающей воды.

Пример: Твердотопливный вариант компании «Теплодар» может подключаться к уже функционирующей системе водяного нагрева помещений со специальным контуром, в отличие от кирпичных печей, необходимо лишь поменять оборудование (например, отопительный котел с централизованной подачей топлива). Кроме того такая печь может стать элементом декора частного дома и подчеркнет выбранный стиль интерьера.

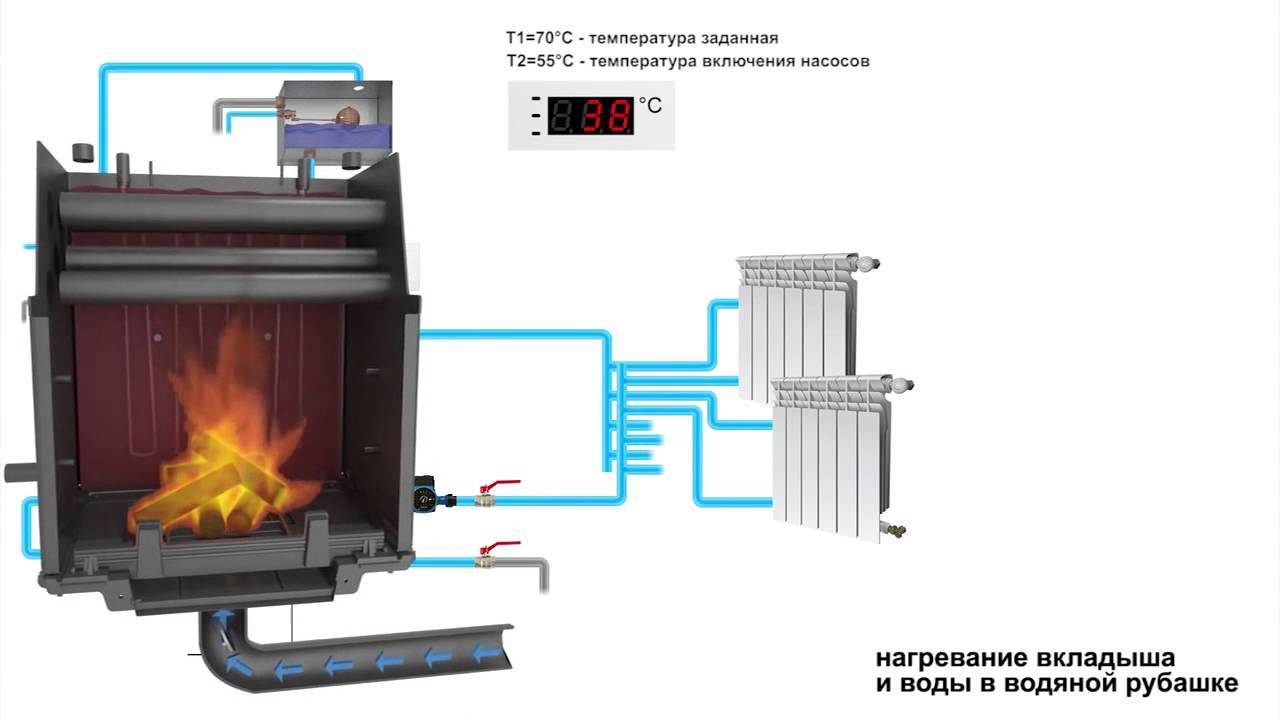

Принцип работы

Кроме печи, нагревательным элементом системы с водяным контуром, является теплообменник, который встраивается в топку или дымоход. Вода, проходящая через регистр, нагревается, а затем поступает в трубы и радиаторы, отдавая тепло. За счет разницы температур на входе и выходе из теплообменника жидкость циркулирует в контуре.

Для оптимальной работы в систему встраивают циркулярный насос, который позволяет более равномерно распределить нагретую жидкость по трубам.

Водяной контур необходимо отпрессовать и удалить воздух. Нагреваясь, вода увеличивается в объеме и чтобы система не взорвалась необходимо предусмотреть расширительный бочок. При использовании контура закрытого типа, резервуар может быть в любом месте, в открытой системе расширительный бочок устанавливается максимально высоко.

Для стравливания давления в системе, в ней должен быть предусмотрен автоматический воздухоотводчик для выпуска лишних газов из теплоносителя и предохранительный клапан. Устройства можно объединить в комплекс безопасности, включив в нее манометр.

Таким образом, если включить в систему обогрева дома печь длительного горения на дровах из кирпича с водяным контуром можно существенно сэкономить на отоплении.

Важно! Наличие водяного контура необходимо учитывать на этапе проектировании системы отопления в доме

Характеристики

Колпаковые печи Кузнецова имеют ряд отличительных характеристик и преимуществ, которые выделяют их среди основных конкурентов на рынке отопительного оборудования для дома и бани.

Принцип работы подобного устройства достаточно прост: нижний уровень (ярус) и топливник представляют собой единую конструкцию – колпак, который предназначен для эффективного перемещения газов, образованных при сгорании топлива. При этом скопление легких газов осуществляется вверху колпака, а тяжелых – внизу. В середине сосредоточены газы, имеющие среднюю температуру нагрева.

«Кузнецовка» из кирпича предусматривает длительное удержание нагретого воздуха внутри колпака для эффективной аккумуляции тепла внутри помещения, а затем быстрый вывод отходов сгорания через дымоотводную трубу.

Особенностью печи является поддержание предельной температуры горения. Кроме того, печь Кузнецова обладает высоким КПД, который в несколько раз превышает аналогичный показатель у классической русской печи.

Конкретные преимущества подобных печей состоят в следующем:

• Высокий КПД – до 94 %.
• Высокий температурный режим сгорания топливного материала.
• Быстрая аккумуляция и длительное поддержание тепла.
• Низкий уровень осаждения сажи.
• Простота в уходе и неприхотливость.
• Незначительная материалоемкость при высокой тепловой отдаче.
• Возможность дополнительного встраивания контура для горячего водоснабжения.
• Повышенная тяга при небольших размерах дымоотводной трубы.
• Привлекательный дизайн и широкий выбор конструктивных форм. Усовершенствованный вариант – двухколпаковая печь Кузнецова, которая может быть сконструирована под любой тип помещения.
• Быстрое распределение тяги между каналами в автоматическом режиме.

Видео: Отопительно варочная печь с котлом водяного отопления

Как минимум возрастает потребность в чистке газоходов. И как итог: большой расход топлива и при этом низкий КПД. Что предлагает колпаковая печь Кузнецова из кирпича? Конструкция усовершенствована специальной кирпичной кладкой, в форме ёмкости, с выходом газов в нижней части. При этом:

• Газы при горении расслаиваются на горячие и менее прогретые. По закону физики, наибольшая температура устремляется вверх, задерживаясь в колпаке, а холодные продукты выходят по каналу внизу печи.
• Так как колпак расположен в непосредственной близости от топки, то оставшиеся дымовые газы догорают прямо в нём, отдавая свою температуру стенкам и встроенному нагревательному элементу с носителем.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

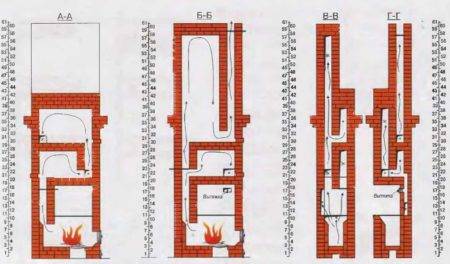

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

1 Особенности устройства и работы совмещенной обогревательной системы

Русская печь всегда была центром притяжения в деревенском доме. В ней готовили пищу, вокруг холодными зимними вечерами собиралась вся семья, каждый хотел получить свою долю желаемого тепла. Никто не стремился уединиться в дальнем углу или возле окна – оттуда тянуло сыростью и холодом. Современные печи в значительной степени унаследовали этот недостаток: рядом с ними даже жарко, но чем дальше, тем холоднее. Качественная теплоизоляция немного нивелирует этот минус, но не полностью.

Комбинированный отопительный прибор, которым является печь с водяным контуром, совмещает в себе преимущества твердотопливного котла и традиционного обогрева дровами. Ее отличие от покупного оборудования в том, что нагревается вода и стенки печи, которые вместе обогревают помещения. В отличие от металлического котла, который быстро охлаждается после прекращения топки, кирпич аккумулирует энергию и отдает ее продолжительное время.

Функцию нагрева теплоносителя, который циркулирует по трубам и радиаторам, выполняет изделие из металла, размещенное в топливнике. Существует много вариантов его исполнения, но суть всегда одна – это емкость, наполненная водой, которая имеет вход и выход, подключенные к отопительной системе. Конструкцию со всех сторон закрывает кирпичная стенка. Огонь, разведенный в такой печи, нагревает не только кожух, но и воду. Тепловая энергия отдается от нее через трубы и радиаторы в помещения, довольно удаленные от исполняющего роль котельной.

Сама печка своими стенками обогревает комнату, где размещена, и в меньшей степени смежные. Основное преимущество, которым она обладает, имея встроенный котел, что отапливает горячей водой все здание. В этом отношении она выполняет ту же функцию, что и твердотопливный котел. Отличается от большинства покупных металлических изделий тем, что используется при желании хозяев для приготовления пищи. Один из возможных вариантов такой печи – монтаж водогрейного устройства внутри варочной плиты.

Могут появиться сомнения относительно расхода дров или угля и эффективности конструкции. Обычное печное отопление за час производит около 6 тысяч килокалорий, прогревая небольшое строение из одной-двух комнат. В совмещенной модели основная нагрузка приходится на водяной котел, который производит бо́льшую часть тепловой энергии, отдает ее на площадь, значительно превосходящую ту, где находится источник. При этом количество сжигаемого топлива сопоставимо с обычной печью, а покупной котел расходует гораздо больше.

Устройство эффективное, при одновременном функционировании обоих модулей способно производить около 20 тыс. ккал в час. Этого достаточно, чтобы обогреть здание площадью 300 м2. В непрерывной топке нет необходимости, чем страдает газовая система, где автоматика отключает котел только на непродолжительное время. Достаточно поджечь дрова 2 раза в сутки и поддерживать огонь несколько часов, чтобы даже при сильном морозе в доме было комфортно.

Существуют небольшие минусы подобной системы. Встроенный теплообменник уменьшает объем топливника, печь прогревается не в такой степени, как без него. Находят компромисс между размерами в зависимости от того, на какой модуль планируется возложить большую нагрузку. Второй вариант – печь длительного горения, когда температура практически в течение суток будет одинаковой, только во время перезагрузки немного упадет. Правда, к ней предъявляются особые требования.

Дача, где хозяева бывают изредка, не подходит для водяной системы – зимой теплоноситель замерзнет. Летом варочную плиту со встроенным котлом невозможно топить – в комнатах будет очень жарко. Сливать воду нельзя по двум причинам: металл сильно разогревается без охлаждения, при постоянном использовании перегорает. Второе нежелательное последствие – трубы изнутри ржавеют, постепенно выходят из строя. В таких случаях применяют альтернативные способы приготовления пищи.

Печки для бани

Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара. Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.

Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить. Место установки можно определить, изучив чертежи печей.

Помимо готовых модификаций банных печей И.В. Кузнецов дает рекомендации по их правильной установке, по планировке помещений с целью выбора оптимального варианта. Также есть возможность выбора, среди разработок имеются как малые печи для протапливания небольших бань, так и более серьезные модели с большими баками для нагрева воды.

Схема печки с водным контуром

Подключение печки к водяному контуру позволит существенно увеличить эффективность работы установки, что достигается за счет лучшего распространения тепла по дому без повышения мощности горения. В этом деле очень поможет подробная схема.

При формировании данного типа системы, котел под воду устанавливают по центру печи, как можно ближе к топке или прямо над ней. Через нижнюю трубу происходит подача холодной воды, которая, пройдя сквозь весь контур, нагревается, а сверху, под давлением движения потока, направляется обратно по трубам.

Схема движения воздушного потока

Отсек для теплообмена возможно установить один из двух типов. Однокамерная модель – это прямой резервуар, сформированный котлом или плоским ящиком. Трубчатый вариант предполагает передвижение по размещенным друг над другом трубным каналам.

Большую ценность представляет собой второй способ, так как за счет малого объема наполняемого пространства водный поток постоянно движется по трубам. Следует брать полые направляющие с диаметром не менее 5 см, чтобы вода внутри не закипала.

Особенности конструкции

Печи Кузнецова – это колпаковые конструкции. От традиционных русских печных моделей они отличаются тем, что внутри них бывают установлены колпаки. Их может быть несколько, и они могут располагаться в различном порядке. Но в любом случае между ними бывает пространство, по которому газы могут свободно перемещаться.

Как это работает

Разработанный Кузнецовым метод возведения печей стал инновацией в строительной сфере. Дело в том, что в традиционных печных конструкциях обогрев происходил посредством тяги в каналах. Это приводило к неравномерному распределению тепла в печи и возникновению трещин в ее стенках.

В кузнецовских моделях газы движутся свободно. Поскольку конструкции состоят из колпаков, располагающихся друг от друга на расстоянии 2–3 см, то гарантировано равномерное распределение тепла. Первый колпак объединен с топкой. По этой причине самые горячие газы поднимаются наверх. Какое-то время они держатся в верхней части конструкции. К тому времени, когда они остывают и спускаются, стенки печи бывают уже прогреты ими.

Затем процесс повторяется. Так происходит непрерывное и интенсивное обогревание конструкции, а, соответственно, и помещения. Но поскольку одного колпака для оптимального обогрева бывает недостаточно, большинство кузнецовских моделей оснащены двумя или тремя сводами. Принцип работы в них аналогичен одноколпаковому варианту.

Достоинства и недостатки

Равномерное распределение тепла следует относить к основному преимуществу данных конструкций. Однако плюсы применения кузнецовских моделей на этом не заканчиваются. К несомненным достоинствам колпаковых печей следует отнести следующие факторы.

1. Коэффициент полезного действия – 95 % (для сравнения: в традиционных русских печах он составляет 25 %).
2. Больше места для установки стального нагревательного элемента.
3. В процессе обогрева не выделяются сажа и дым.
4. Чистить кузнецовские печи следует во много крат реже, нежели традиционные конструкции.
5. Возведение данных моделей в финансовом отношении обойдется намного дешевле, нежели построение русской печи.
6. Конструкции Кузнецова прочны и устойчивы к образованию трещин.
7. Такие печи можно строить по индивидуальным размерам и формам.
8. Модели Кузнецова отличает эстетичный внешний вид, который к тому же можно видоизменять, применяя фантазию и различные дизайнерские решения.

Видимо, в силу всех вышеперечисленных качеств данные конструкции приобрели популярность еще в 60-х годах. А потом они только совершенствовались и на сегодня практически лишены недостатков. Тем более что позже Кузнецов трудился над разработками не один, а с группой единомышленников.

Виды печей Кузнецова

То разнообразие колпаковых печей, которое существует на сегодняшний день, можно классифицировать по различным факторам. Так, в зависимости от количества колпаков разработанные Кузнецовым модели делят на одноколпаковые, двухколпаковые и многоколпаковые.

https://vk.com/video_ext.php

По назначению данные модели делятся так

Разновидности	Применение
Модели варочного типа.	Они разработаны для приготовления пищи.
Отопительные печи.	Их первостепенная функция – обогрев помещения.
Банные печи.	Специально разработаны для помещений с повышенной влажностью.
Уличные модели.	Это могут быть как барбекю, так и сложнейшие комплексы.
Хлебные печи.	Данные модели зачастую совмещаются с варочным типом.
Каминные конструкции.	Выполняют, в первую очередь, эстетическую функцию в интерьере помещения.

Помимо этого, есть еще печи специального назначения, также разработанные Кузнецовым.

Преимущества и недостатки печного отопления

Обычная дровяная печь или камин нагревают помещение за счёт сочетания радиационного и конвекционного теплообмена. Прогревшиеся массивные стены печи излучают тепловую энергию, передавая её воздуху и предметам обстановки помещения. Холодный воздух постепенно замещается нагретым.

Печное отопление обладает рядом несомненных преимуществ:

• не требует подключения к электрическим и газовым коммуникациям. Топливо: дрова, уголь, брикеты из торфа – как правило, дешёвое и экологически чистое, его сжигание не наносит вреда окружающей среде;
• радиационный теплообмен является наиболее комфортным;

Интересно! Радиационный (он же лучистый) теплообмен – единственный вид теплообмена, который происходит без участия теплоносителя.

Русская печь обогревала дома многих поколений наших предков

• большинство печей для дома (длительного горения или обычных) многофункциональны, могут быть использованы не только для отопления, но и для нагрева воды и приготовления пищи (как внутри печи, так и на варочной поверхности);
• в жаркое время года массивная кирпичная печь для дома способствует кондиционированию помещения: за счёт того, что она всегда построена на отдельном фундаменте, излишек тепла выводится в землю;
• печь или камин создают особую атмосферу в доме и во многих случаях являются элементом, определяющим стиль интерьера.

Камин создает особую атмосферу в доме и задает стиль интерьера

Однако наряду с преимуществами печному отоплению присущи и недостатки:

• размеры — мощность отопительных печей для дома зависит от их габаритов;
• инерционность — традиционная печь для дома из кирпича требует очень много времени для разогрева и выхода в рабочий режим. Правда, современные чугунные печи для дома, печи-камины, буржуйки и булерьяны практически избавлены от этого недостатка;
• высокая теплопотеря из-за низкого КПД (коэффициент полезного действия) — большое количество тепловой энергии уходит через дымоход в атмосферу;
• невозможность обеспечить равномерный прогрев дома. Горячий воздух постепенно вытесняет холодный, но происходит это неравномерно — температура может быть слишком высокой рядом с печью и слишком низкой на расстоянии от неё;

Факт! Печь может обогреть только те помещения, которые примыкают к ней непосредственно. Поэтому в удалённых от неё частях здания часто приходилось устраивать дополнительную печку.

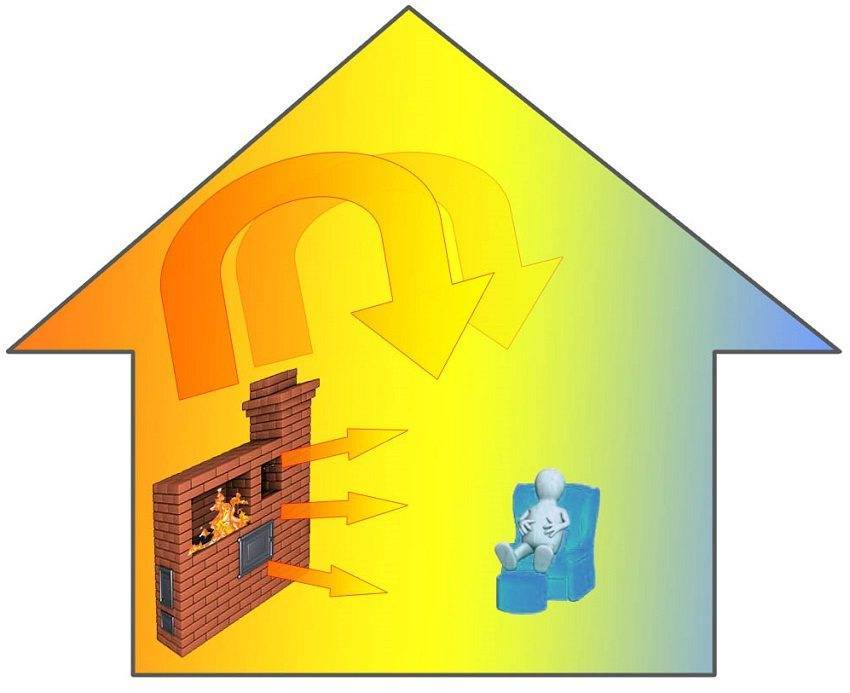

Принцип печного отопления — горячая печь излучает тепловую энергию в окружающее пространство (лучистый теплообмен), затем холодный воздух замещается нагретым (конвекционный теплообмен)

• необходимость постоянного обслуживания — печь требует закладывать дрова, чистить зольники от шлаков и дымоходы от сажи и мусора, поддерживать процесс горения, регулировать тягу;
• сложность управления — управлять процессом сгорания топлива в печи сложнее, чем в котлах;
• необходимость хорошей тяги — тяга нужна для интенсивного горения, а также для вывода угарных газов;
• пожароопасность — для обеспечения пожарной безопасности необходима изоляция дымоходов, особенно для печи в деревянном доме. Дополнительный фактор пожароопасности создается тем, что мгновенная остановка процесса горения в печи невозможна;
• необходимость постоянного пополнения и хранения запаса топлива, а также утилизации отходов: шлака и золы.

Для обеспечения работы печи требуется её постоянное обслуживание: закладка дров, чистка зольников и дымоходов, контроль за процессом горения, регулировка тяги

Сушка, облицовка и растопка

Преждевременная растопка грозит дефектами печи, которые исправить будет уже невозможно – швы разойдутся, колпаки деформируются. Всё это скажется на процессе горения – дымовые газы обязательно будут попадать в помещение.

Чтобы этого не произошло, сушку печи ведут естественным путём в течение нескольких месяцев или принудительно, сжигая мелкими порциями щепу. Второй способ длится не менее трёх недель.

Когда печь подготовлена к растопке, а внешний вид оставляет желать лучшего, её приводят в желаемое состояние. Вообще, поручая кладку агрегата специалисту, владелец сразу получает красивую модель с использованием закруглённых кирпичей.

Такой вид не требует декорирования. Если пришлось всё делать самостоятельно, то клинкерная плитка или изразцы представлены потребителю многочисленными видами.

Растопка ведётся медленно. Небольшие порции топлива увеличиваются постепенно. Когда печь Кузнецова с котлом водяного отопления разогрета до нужного состояния – это почувствуется набирающей температуру атмосферой, можно начать регулировку тяги. Делается это дверцей зольника или задвижками в дымоходе.

Кирпичные печи до сих пор пользуются популярностью у собственников частных домов. Кроме традиционного внешнего вида, они являются самыми экономичными из всех существующих источников тепловой энергии. Модернизированные агрегаты по типу Кузнецова, позволяют сделать их ещё более оптимальными. Кроме того, нет проблем в дорогостоящей установке – процесс доступен для самостоятельной работы.

Внимание, только СЕГОДНЯ!

Расчёт печи Кузнецова

«Кузнецовка» — очень сложный отопительный прибор и попытки рассчитать его и спроектировать самостоятельно ни к чему хорошему не приведут. Следует просто выбрать из всех имеющихся вариантов наиболее подходящий для себя — автор из своих наработок тайны не делает. Если в характеристиках понравившейся модели не указана мощность теплоотдачи, её можно рассчитать приблизительно: печь, которая топится два раза в сутки, каждый кв. м её поверхности отдаёт примерно 500 Вт тепла.

Печь ОВИК-9, порядок изготовления которой мы будем рассматривать, при размерах 1015х630х2100 мм обладает мощностью теплоотдачи в размере 3,6 кВт.

Модель ОВИК-9: общий вид

Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.
