Основные разновидности ракетных печей и варианты своими руками

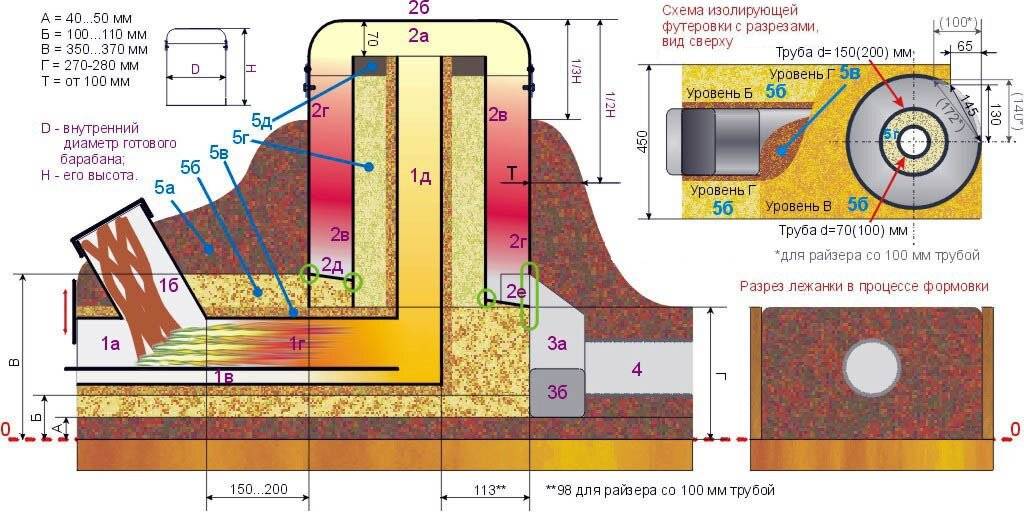

Этапы строительства кирпичной печи реактивного типа с лежаком

Перед тем как собрать такую систему своими руками, необходимо провести некоторые расчеты и сделать чертёж будущей конструкции.

Объем теплогенератора влияет на количество теплоты, а суммарная площадь поверхностей влияет на теплоотдачу. Зная это, можно рассчитать внутренний диаметр камеры сгорания и площадь поперечного сечения купола.

- Изготовление ракетной печи необходимо начинать с обустройства фундамента. Его заливают на небольшой глубине. Основание укладывают шамотным кирпичом, формируют контур топки, армируют и заливают раствор.
- После высыхания цемента, приступают к укладке основания будущей печки. Его поднимают на несколько рядов вверх.
- Формируют нижний горизонтальный проём. В зависимости от размеров печи, его делают высотой в один или два кирпича.
- Разделяют топочную зону и зону будущей камеры сгорания. Делают это, проложив по центру ряда часть кирпичей на ребро.

- Выкладывают камеру сгорания на нужную высоту.
- На получившуюся камеру устанавливают металлический кожух большего диаметра, внутреннее пространство засыпают перлитом. Торцы кожуха замазывают глиняным раствором.
- На заизолированную камеру, устанавливают сварной колпак. Фланец для отвода древесных газов разворачивают в сторону будущего лежака.

- При помощи гофрированной или металлической трубы формируют подвод воздуха в зону топки.
- Проводят пробный розжиг печи. Конструкция должна работать достаточно тихо, а древесные газы беспрепятственно выходить из фланцевого соединения колпака.
- Формируют основание лежака. Его можно выложить из любого огнеупорного кирпича.

Трубу теплообменника соединяют на одном конце с фланцем колпака, а на другом с основанием дымохода.
Огнеупорным кирпичом формируют контуры печи и лежака.
Смесью глины и древесных опилок делают полную обмазку всех поверхностей готовой конструкции.

Для увеличения мощности получившейся системы, к основанию трубы, подающий воздух в топку, можно подключить нагнетатель. Им может быть старый пылесос или любой вентилятор, подходящих габаритов. Это создаст избыточное давление в камере сгорания и увеличит температуру поверхности купола.

Говоря о преимуществах ракетной печи, стоит выделить и ряд недостатков таких систем:

Можно использовать не во всех типах помещений.
Специфический внешний вид конструкции не всем придется по вкусу.
Управление печью нельзя автоматизировать. Необходимо постоянно контролировать уровень дров в топочной камере.
Высокий риск получить ожог, так как поверхность купола может раскаляться до высоких температур.

Ракетная печь сочетает в себе простоту конструкции и высокую энергоэффективность. Однако, решившись собрать её своими руками, стоит в точности соблюсти все пропорции и размеры.

Пошаговое видео поможет разобраться со всеми этапами возведения такой конструкции.

Стационарная реактивная печь

Стационарные печи такого типа конструктивно отличаются от переносных наличием колпака, удерживающего тепло и отдающего его в обогреваемое помещение. В них уже действует процесс пиролиза, так как ограничено количество изначально поступаемого воздуха.

Газы, возникающие в процессе пиролиза, дожигаются в нижней части вертикальной трубы, куда по отдельному воздуховоду поступает вторичный воздух, который обеспечивает полное сгорание этих газов.

Мы можем заметить, что реактивные печи похожи по своему принципу работы на твердотопливный обогреватель длительного горения, где также используется метод пиролиза. Основное их различие – отсутствие в ракетных печах вентилятора для наддува.

Газы, образующиеся при сгорании, поднимаясь, постепенно охлаждаются и опускаются из-под купола в межстенный зазор. После этого, под действием сил гравитации, давления следующей за ними порции газов и тяги, они попадают в дымоотвод.

Одновременное действие всех трех сил позволяет использовать дымоходы любой произвольной формы. Не потерять тепло от такого обогревателя можно, установив на дымоход водяную рубашку и оборудовав ее двумя патрубками, присоединяемыми к отопительным приборам.

Стационарные печи изготавливаются из металла. Их можно соединять с варочными плитами, комбинировать их с теплообменниками.

Разновидности конструкций: простые и сложные

Строго говоря ракеты имеют одно и то же устройство. Классификация конструкций основана на сложности той или иной системы – прежде всего на таких признаках:

наличие/отсутствие сложной, разветвленной системы дымохода, позволяющей протапливать большие помещения;
наличие/отсутствие дополнительных приспособлений, например, теплого спального места (лежанки).

Далее приводится обзор конструкций по принципу «от простого к сложному».

Базовый вариант

Сконструировать подобную систему можно буквально за час, потому что для этого понадобится только бочка, труба, играющая роль камеры сгорания, и материал для изоляции (шлак, зола и т.п.). Принцип работы очень прост:

Дрова закладываются в нижнюю часть камеры сгорания.
Восходящий поток воздуха поступает с той же стороны.
Топливо разгорается, а слой теплоизоляции удерживает большую часть энергии, направляя ее вверх.
Разогретый воздух движется по трубе и нагревает стоящие на ней предметы.

Очевидно, что подобная ракета отлично подойдет для полевой кухни, но для прогрева помещения такая печь не годится – пары выходят непосредственно в трубу.

Конструкция с дымоотводом

Такая конструкция представляет собой усовершенствованный базовый вариант, который отлично подойдет для небольших помещений. Благодаря дымоотводу все газы покидают камеру сгорания и выводятся на улицу. По сути, это та же буржуйка, но дающая больше тепла.

Чтобы КПД был максимально высоким, при создании такой системы нужно учесть несколько особенностей:

Самое главное – утеплить саму трубу. Обычно ее делают двойной, а между внутренними поверхностями, в полости засыпают теплоизоляционный материал – можно также использовать золу.
Принципиальное отличие – наличие канала для поступления так называемого вторичного воздуха. Именно благодаря этому приему в камере происходит полное сгорание, соответственно, топливо расходуется по максимуму. Продукты реакции почти полностью состоят из безопасных веществ: это углекислый газ и пары воды.
И еще один важный момент – труба для отвода дыма располагается в нижней трети конструкции. Таким образом, раскаленные пары попадают сначала вверх, там ударяются о глухие поверхности, догорают, выделяют тепло по максимуму, остывают и только после этого попадают в отвод, а затем выходят за пределы помещения.

Такую усовершенствованную конструкцию можно изготовить из подручных материалов. Особой популярностью пользуются использованные пустые газовые баллоны. Они имеют прочные стенки и хорошо прогреваются

Важно только полностью спустить все остатки газа перед началом работы

Конструкция с лежанкой

Наконец, самая совершенная, действительно капитальная конструкция, которую необходимо сооружать для дома. Принцип функционирования такой печи ракеты не меняется, однако системы дымоходов усложняется, чтобы нагретой энергии хватило не только на сам дом, но и на спальное место – лежанку.

Дымоходы изготавливаются из термостойких пластиков и других устойчивых к температуре материалов. Трубы, как правило, монтируются в виде сложной зигзагообразной системы, что дает возможность топливу сгореть в полном объеме.

Особенности конструкции следующие:

Печь, т.е. непосредственно камера сгорания располагается в изголовье или в ногах. Дымоход – с противоположной стороны.
Обычно изготавливают достаточно большую нагревательную поверхность, чтобы наряду со спальным местом обеспечить возможность приготовления еды.
Иногда рядом с лежанкой монтируют 1-2 ступеньки, на которых можно сидеть и прогревать спину. В особенности это характерно для традиционного азиатского подхода к обустройству интерьера – как известно, во многих культурах пищу принимают за низкими столиками, сидя на полу.
В нашем отечественном варианте можно создать подобие углового дивана и стилизовать его под спальное место. Получается довольно интересно с точки зрения дизайна и в то же время практично.

Как работает печка ракетного типа

Устройство простейшее – два принципа горения топлива, позаимствованных у других печей:

Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке.
Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.

Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.

Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть воду или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 90.

Простейшее устройство ракеты

В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – добавить сверху горизонтальной трубы вертикальный железный цилиндр для загрузки дров. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция печки часто использует красный кирпич, который кладется на глиняный раствор.

КПД конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали, как повысить эффективность ее работы. Добавочный элемент – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так повышается общий нагрев и продолжительность удержания тепла.

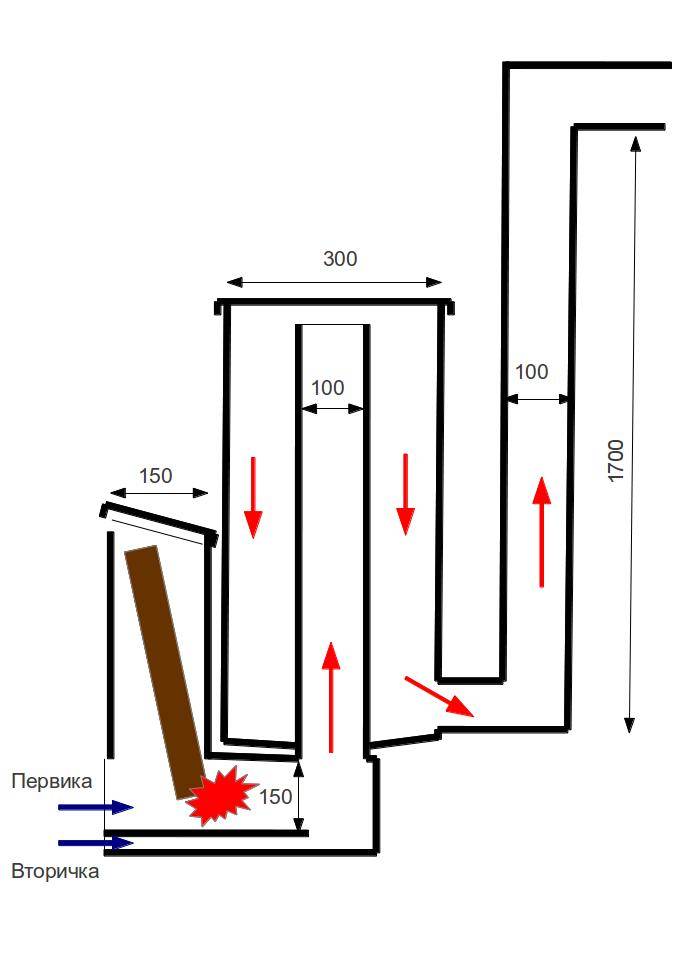

Печь с утепленным райзером

На схеме:

Наружный корпус.
Труба, которая служит топкой.
Канал для выхода воздуха в камеру сгорания.
Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.

Самодельная переносная печь

Печка Огниво, с помощью которой можно приготовить обед для нескольких человек на свежем воздухе, всегда пригодится. Для ее изготовления нужен кусок профильной трубы 150 × 150, топливный отсек – 30 см, дымоход – 60 см, которые необходимо приварить в определенной последовательности. Ножки выполняются из одинаковых кусков арматуры, на которые нарезана резьба. Можно, конечно, сделать несъемные ножки, но с ними печка будет занимать гораздо больше места. Для того чтобы было удобно готовить пищу, на конце дымохода можно приварить шарики от ШРУСа, такой вариант исполнения намного лучше оригинальной версии.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

Болгарка.
Сварка.
Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

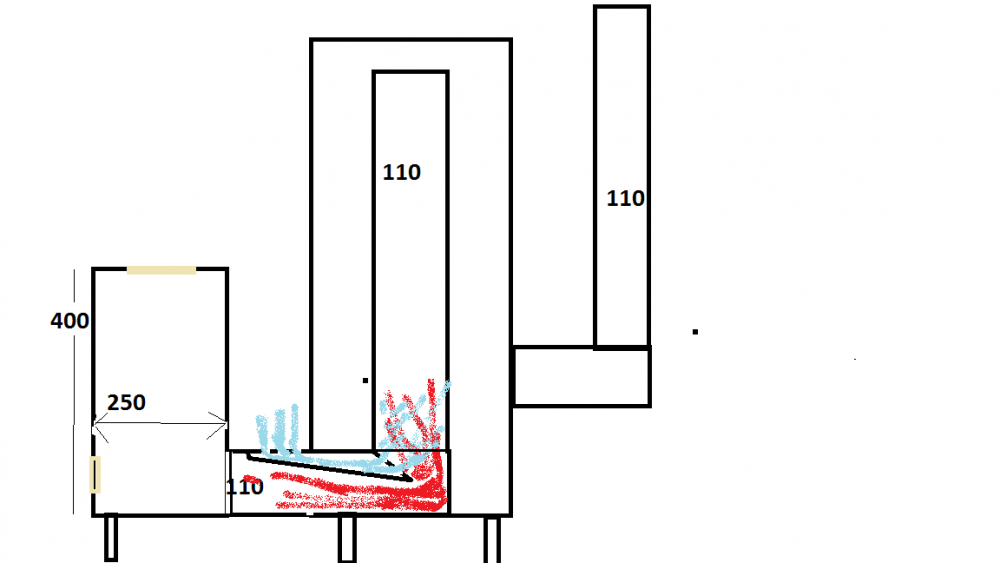

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

https://youtube.com/watch?v=O_MoGaQY8Uo

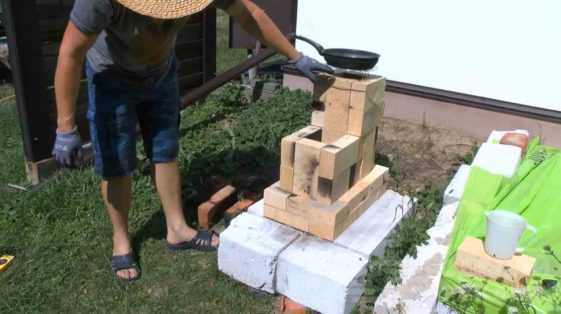

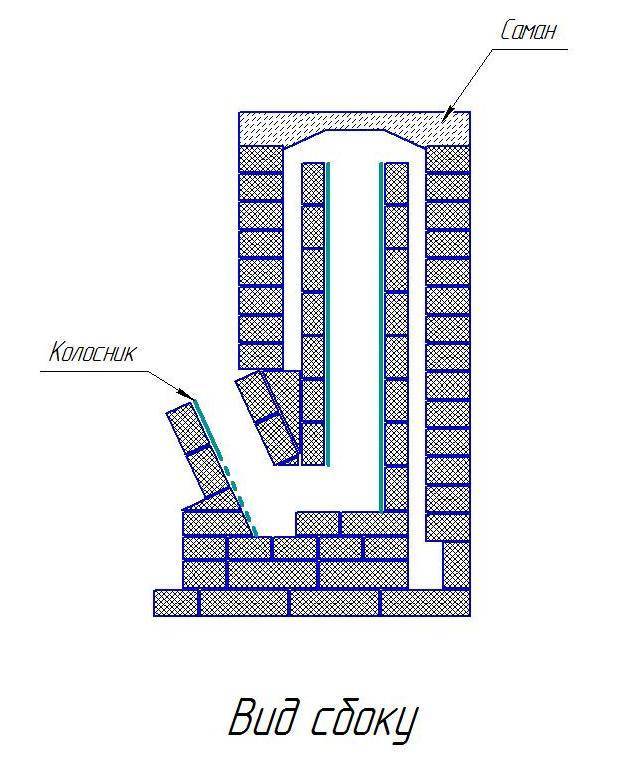

Как сделать ракетную печь по японской технологии из кирпича

Автор YouTube канала Ogurki поделился простым и очень интересным способом, как сделать печь ракету из кирпича.

Причем без какого-либо цементного раствора или строительного клея — и буквально за 5-10 минут.

Чтобы сделать японскую печь ракету, потребуется 29 кирпичей. Кроме того, необходимо будет подготовить ровную площадку, на которой будет находиться печь из кирпича.

Например, можно сделать основание из строительных блоков или, как вариант, можно отдельно выложить площадку из тех же кирпичей.

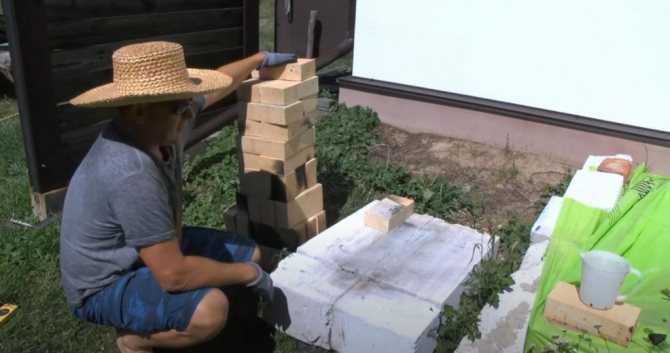

Приступаем к работе. После того, как подготовили основание, собираем из кирпича печку.

Вертикальную часть (на которой будет находиться посуда) для надежности обвязываем стальной проволокой — чтобы кирпичи не развалились.

Колосник в данной конструкции печи не используется — особой надобности в нем нет.

По умолчанию для закладки дров используется первое отверстие (нижняя топка), однако можно делать закладку дров и через второе отверстие, которое выше (например, если дрова длинные и нет времени их пилить).

Преимущество данной ракетной печи в том, что для нее не требуется отводить постоянное место на участке.

Надо что-то приготовить — собрал за 5 минут и приготовил. Потом разобрал по-быстрому, и кирпичи в сарай. В общем, очень удобно.

Ознакомиться с пошаговой инструкцией по изготовлению кирпичной ракетной печи вы можете в авторском видеоролике.

Полезное дополнение

Если у вас есть желание, то на заключительном этапе вы можете организовать турбонаддув. Для этого к инжектору нужно подключить воздушный насос. Подойдет старенький пылесос или мощный компрессор

При этом обратите внимание на то, чтобы инжектор имел хорошую пропускную способность

Система работает следующим образом. После включения насоса в ней создается избыточное давление. Пропорционально увеличению мощности возрастает тяга. Постепенно температура теплообменника повысится. Это похоже на кузнечные меха, которые использовались еще с древних времен. Такая ракетная дровах и другом низкосортном топливе будет работать весьма эффективно. Вложений практически не потребуется, так как собрать оборудование можно из подручных средств и материалов.

Всегда самые простые и удобные решения пользуются большой популярностью. Особенно, когда дело касается отопительных сооружений. Так вот ракетная печь — идеально подойдёт для использования в частном доме, так как умельцы сами смогут её сконструировать, не сильно опустошая кошелёк. Тем более, что принцип печи-ракеты даёт возможность подстроиться под любой дизайн дома.Такой же принцип использовался в Корее и Китае для обогрева своих домов зимой. Плюс в том, что дров при таком виде отопления тратится значительно меньше, чем в традиционной русской печи.

Работа этой печи основуется двумя базовыми принципами:

Прямом горении – свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе)

Ракетную печь можно топить вторичными материалами, обрезками деревьев и практически всем потенциально горящим, так как на выходе из печи из-за высоких температур горения в самой печи выделяется практически только углекислый газ и водяной пар. Длинный дымоход обеспечивает полное охлаждение, вследствие чего возможны выделения воды. При правильной конструкции данной печи топливо должно гореть только в нижней части, постепенно оседая.

Одновременное использование ракетной печи для приготовления пищи и для отапливания помещения делает её универсальной.

Ракетную печь можно сделать самостоятельно с помощью обычной стали
Ракетная печь широко известная во всем как отопительная конструкция долгого прожигания на твердом топливе. Чтобы достичь максимального КПД пришлось потрудиться. Печь на жидком топливе способна отдать всю свою энергию, а вот древесина труднее перерабатывается. Чтобы открыть весь потенциал дерева, в реактивных печах оборудовали камеру для дожигания газов.

- Принцип работы ракетной печи длительного горения
- Ракетная печь своими руками: преимущества, чертежи, недостатки
- Чертежи реактивной печи из газового баллона и других видов
- Чертежи печи «Огниво» и других моделей своими руками
- Сборка реактивной печи своими руками для отопления
- Усовершенствованная печь-ракета с водяным контуром
- Ракетная печь своими руками чертежи (видео)
- Примеры ракетной печи (фото идей)

Ракетная или реактивная печь Широкова-Храмцова получила свое название не из-за связи с космосом. Дело в форме прибора и шуме, который создается при работе, напоминающий работу ракеты. Но данный звук свидетельствует о неправильном использовании печи.

Виды ракетных печей длительного горения:

Переносная (мобильная);
Стационарная (для обогрева).

Наиболее популярная ракетная модель – «Робинзон». Ее часто используют в походах. Благодаря небольшому переносному аппарату можно понять принцип работы реактивных печей. Форма печи напоминает букву «L».

Реактивная печь имеет приемный бункер. Это горизонтальная часть трубы. В самом канале возникает тяга, именно она влияет на интенсивность горения, прогревающий корпус. Именно поэтому советуется ограничивать подачу кислорода. В противном случае дрова быстро сгорят и все тепло улетучится.

Ракетную печь длительного горения часто применяют для отопления гаражей и подсобных помещений

Работает печь на реактивной тяге за счет естественного потока горячего воздуха. Чем выше температура стенок топки, тем лучше горит древесина. Это позволяет быстро нагреть воду в большой емкости, что незаменимо в дорожном походе. Если оборудовать трубу теплоизоляцией, то после прогрева можно сжигать толстые поленья.

Разновидности ракетных печей

Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.

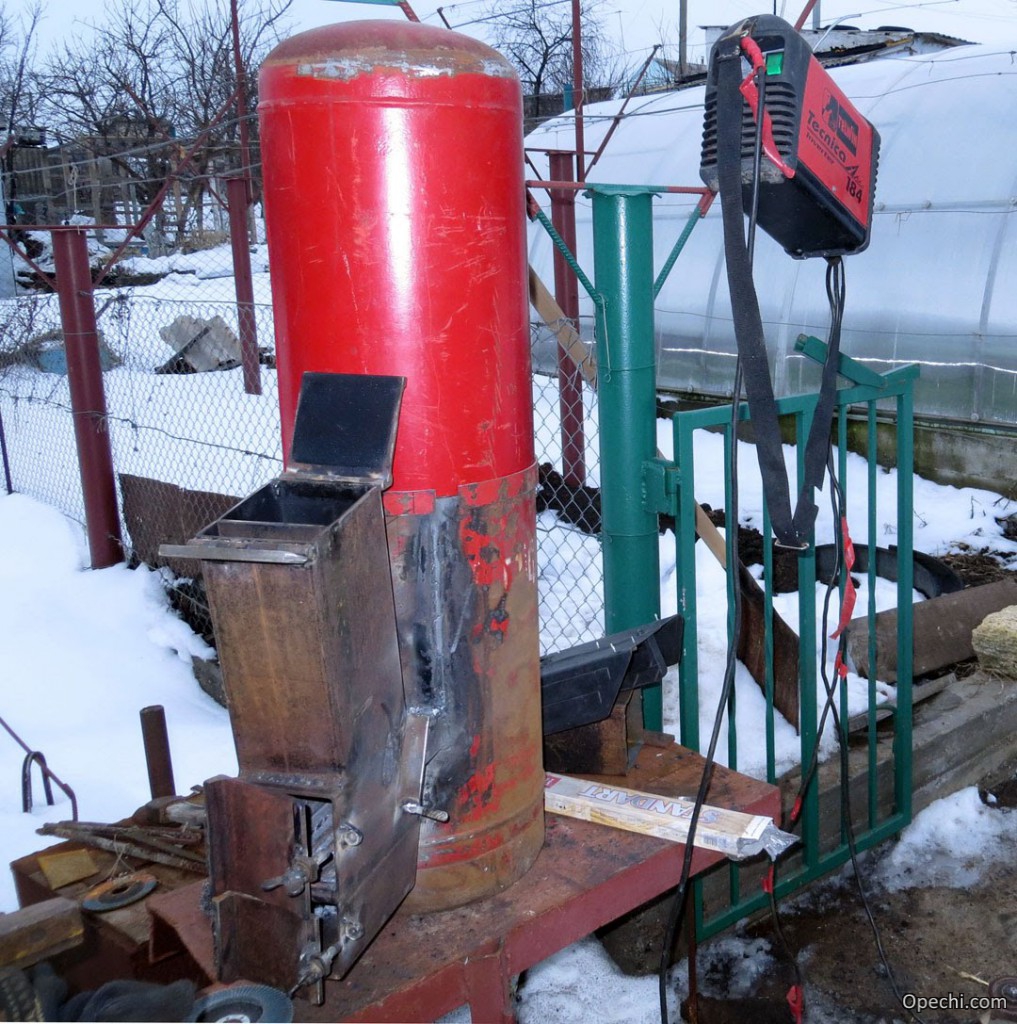

Печь из газового баллона

Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива.

Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.

Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.

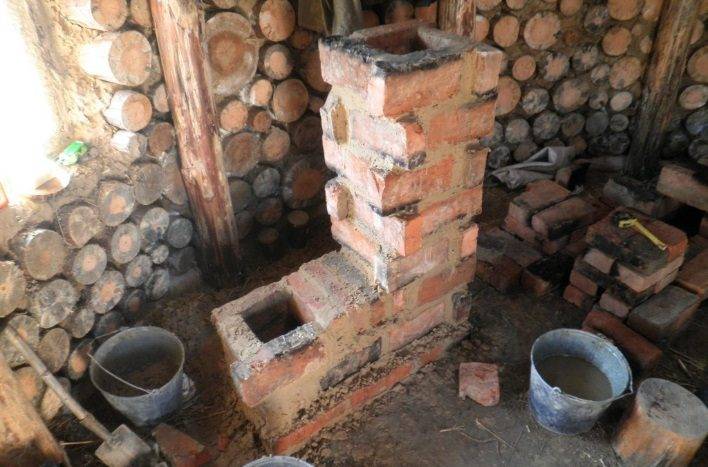

Печь из кирпича

Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.

Ракетная печь с водяной рубашкой

Чаще всего используется стационарный печной тип. Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.

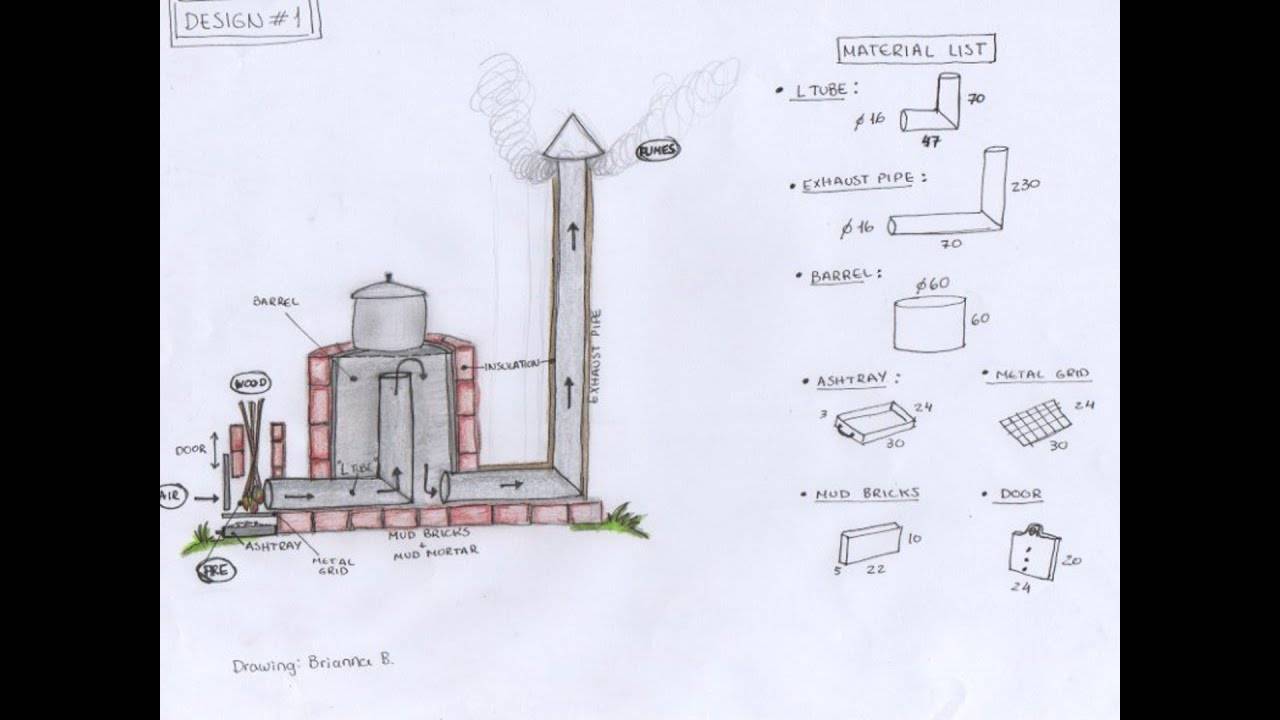

Печь из бочки

Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.

Печь Широкова-Храмцова

Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.

Печь-плита

Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.
