Как класть печи Кузнецова своими руками — пошаговая инструкция

Конструкция и принцип действия

За основу изобретателем И. В. Кузнецовым была взята колпаковая печь, известная своей экономичностью.

Так выглядит колпаковая печь — прообраз модели Кузнецова

Высокий КПД таких печей обусловлен характером движения дымовых газов. Если в канальных печах они вытягиваются в дымоход, зачастую не успев отдать тепло кирпичному массиву, то в колпаковых долго клубятся под сводом колпака, пока не остынут. Только тогда они опускаются вниз, к выходному отверстию, откуда затем попадают в дымоход. Заполненный газами колпак попутно играет роль вьюшки: холодный воздух из дымохода не может в него проникнуть, так же как вода не может заполнить перевёрнутый водолазный колокол. Этот эффект получил название газовой вьюшки.

Изобретатель работал с усложнённым вариантом такой печи, имеющей два колпака.

Схема двухколпаковой модели

Схема двухколпаковой печи

Как видно, колпаки соединены последовательным образом, то есть отбор тепла дымовых газов происходит по двухступенчатой схеме. Прежде за возведение печей с такой конструкцией брались не очень охотно — не только из-за сложности, но и некоторых нежелательных особенностей. Так, к примеру, тяга во втором колпаке легко может сорвать газовую пробку в первом, сводя на нет эффект «газовой вьюшки».

С этим недостатком мастер справился следующим образом. Печь была оснащена так называемыми низовыми каналами, проложенными в обход аккумулирующих тепло частей массива. Пока в топке горит пламя, образуемый им конвективный поток обеспечивает работу тяги в обычном режиме. Когда топливо будет израсходовано и конвекция прекратится, тяга сама собой перераспределится таким образом, что холодный воздушный поток будет следовать через низовые каналы, а не через нагретое тело печи.

Это решение не только скомпенсировало неустойчивость газовой вьюшки, но и оказалось более надёжным: образованную газами пробку может вытянуть сильным порывом ветра, тогда как в печи Кузнецова тяга при любых условиях перенаправляется подальше от горячего массива. Кроме того, благодаря наличию низовых каналов отпадает необходимость в обустройстве вентиляции помещения.

Как работает

Вот в какой последовательности происходят процессы в печи Кузнецова:

1. За счёт поступающего через поддувало (поз. 1) воздуха в топке (поз. 2) горит топливо, образующаяся при этом смесь дымовых и пиролизных газов поднимается в нижний колпак (поз. 3). Под его сводом (поз. 4) пиролизный газ окончательно распадается на горючие составляющие, которые здесь и сгорают. Такая конструкция обеспечивает эффект саморегуляции: при сильном горении пламени газовая пробка увеличивается и блокирует тягу; из-за ослабления тяги горение в топке также ослабевает, газовая пробка, остывая, уменьшается и тяга возобновляется.
2. Условно холодные газы из нижнего колпака поступают в верхний (поз. 5). Если печь является круглой (это идеальная форма для двухколпаковой схемы), то роль верхнего колпака играет её корпус. В его верхней части (поз. 6) происходит доокисление угарного газа и оксида азота, так что поступающий в дымоход (поз. 7) выхлоп в основном состоит из углекислого газа и водяного пара. Поступающие во второй колпак газы уже не являются сверхгорячими — температура от 200 до 400 градусов — и химически агрессивными, поэтому здесь можно установить водяной теплообменник из обычной конструкционной стали. Отбор тепла на воду режим работы печи никак не меняет, поскольку высокотемпературная часть — топка + нижний колпак — изолированы кирпичным простенком.

Топка должна быть окружена так называемым сухим швом. Это шов между шамотным и керамическим кирпичом, который вместо глиняного раствора заполнен прокладкой из асбеста или базальтового картона.

Между топкой и нижним колпаком устраивается кольцевой зазор (Л1) и ещё один (Л2) – между колпаками. Если ширину Л2 сделать больше, чем у Л1, газовая вьюшка окажется более устойчивой.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов. Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную голландку. В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же. И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Рекомендации

Новичкам нужно придерживаться и таких советов:

• канал, находящийся между первым и вторым ярусом, следует выкладывать в четверть кирпича, что увеличивает длину топки;
• на 17 – 18 ряду следует делать верхнее перекрытие колпаков;
• на 21 ярусе вдоль внутренних боковых стенок необходимо оставить два прохода.

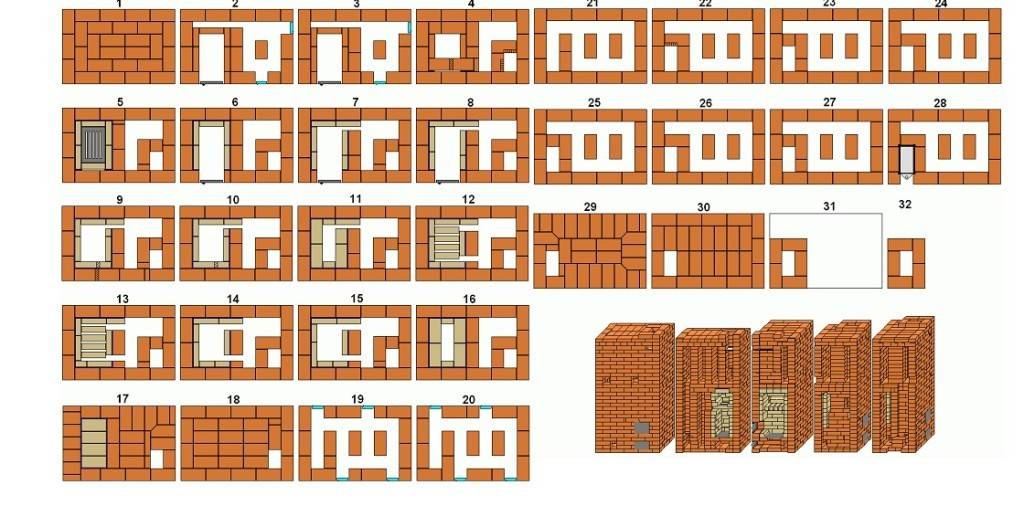

На чертежах это все показано, поэтому в процессе работы не должно возникнуть никаких трудностей.

После завершения кладки осуществляют первую растопку. Топливо следует использовать по минимуму, чтобы нагрев происходил медленно и постепенно. В это время осуществляется обжиг, проверяется, насколько качественно выполнена работа, герметично ли заделаны швы в местах установки дверей и задвижек. В случае обнаружения недостатков их следует удалить.

Что делать когда печь готова?

Прежде чем начать эксплуатацию, её нужно просушить. Сначала протопите печь 2 раза в сутки малым количеством топлива, избегая бумажных составляющих – бумага дает резкое повышение температуры, из-за чего кладка попросту растрескается. Обязательно откройте заслонку и обе дверцы, пусть воздух циркулирует свободно. Затем топочная дверка закрывается, количество топлива постепенно увеличивается и печь сушится порядка восьми дней летом и двух недель в осенне-зимний период. При этом активно проветривайте помещение. Соблазн ускорить просушку чреват выходом печи из строя еще до начала пользования. Соблюдайте инструкции также по правильному растапливанию и эксплуатации печи и не стесняйтесь обратиться за консультацией к специалисту печнику, который не даст вашей конструкции выйти из строя.

Разновидности для различных целей

Игорем Кузнецовым и его командой создано большое количество универсальных и специализированных моделей. Одни предназначены только для обогрева помещений, другие дополнены элементами для приготовления пищи или нагрева воды. В отдельное направление выделены камины.

Чертежи испытанных на практике вариантов собраны на сайте изобретателя. Для удобства конструкциям присвоены буквенно-цифровые обозначения.

Отопительные

Отопительная печь Кузнецова для двухэтажного дома позволяет экономить на топливе

Различные варианты компоновки куполов позволяют выполнять конструкции для обогрева одно- и двухэтажных домов.

Отопительные модели сокращённо обозначены как ОИК (отопительные И. Кузнецова). Можно найти варианты с топкой, находящейся внутри комнаты или в подсобном помещении.

Для разнообразия и придания нужных качеств есть печи, дополненные тёплыми лежанками (ОИК -6 леж. И ОИК 19 леж.) и сиденьями (ОИК-7с).

В некоторых изделиях встроены духовки. В этом случае в кодовое обозначение добавлена буква Д, например, ОИК-5Д.

К отопительным относятся и печи со встроенным камином.

Модели РТИК (русская теплушка И. Кузнецова) нужны для обогрева больших помещений. Они массивны, нуждаются в крепком фундаменте.

Варианты с камином

Модель с камином

Камины, помимо отопительной функции, выполняют роль украшения интерьера. Топка в этом случае открытая, огонь можно наблюдать визуально. Печи оборудованы топкой для обычного обогрева, которая может располагаться на фасаде, с правого, левого бока, или сзади.

Для строительства выбирают вариант, при котором удобно обслуживать печь из подсобного помещения или прихожей — дрова не придётся носить в жилую комнату. Работа с отходами (золой) также не подразумевает неизбежной грязи в помещении при чистке зольника и поддувала из прихожей.

Разработаны варианты ОИК-К с лежанками, встроенными духовками и угловым камином.

Котлы

Для организации водяного контура отопления разработаны варианты с обозначением КИК (котёл И. Кузнецова). Во второй купол встроен стальной теплообменник. Вода циркулирует по системе за счёт электрического насоса.

Модели рассчитаны на мощность 16, 17, 34 и 64 кВт. Первый вариант (16 кВт) оборудован варочной панелью.

Отопительно-варочные

Отопительно-варочная модель — сооружение, полностью вырабатывающее ресурс топлива

Универсальные отопительно-варочные печи предназначены для домов с круглогодичным пребыванием. В модели вмонтированы варочные панели и духовки, полочки для подогрева пищи и воды.

Топка может располагаться с фронтальной или боковой стороны, что позволяет выбрать вариант для любого варианта интерьера.

Опционно предлагается монтаж лежанки. Для больших помещений делают удлинённые топки, что позволяет использовать дрова большого калибра. Они дольше горят, подбрасывать топливо придётся реже.

Для бани

В отдельное направление И. Кузнецов выделил банные печи. Есть три разновидности: БИК, БИК БК и БИК ПК. Сокращение БИК соответствует назначению, а добавочные символы говорят, что конструкция оборудована камином.

Для разной планировки выбирают модели, которые различаются местом расположения топки и камина — в парной, комнате отдыха или в предбаннике.

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

• Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
• Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
• Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
• После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.

Особенности

Кузнецов всегда стремился в своей деятельности к повышению продуктивности функционирования печи. Поэтому он постоянно их улучшал, дополнял. Так, у одних моделей он добавлял оборудование, в других изменял топку или вносил иные корректировки в конструкцию. В результате печи становились эффективнее и популярнее. В итоге все больше появляется желающих, осведомленных в продуктивности печей Кузнецова, пытаются сделать конструкцию своими руками.

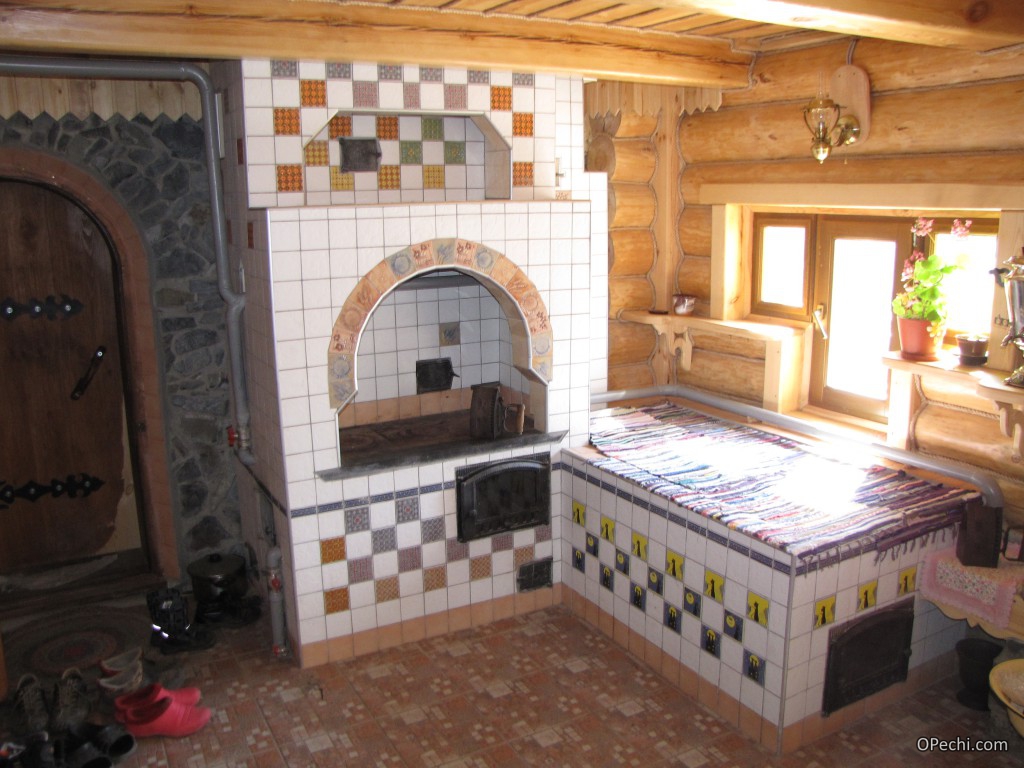

Печь Кузнецова, отделанная керамической плиткой

Итак, высокое КПД стоит во главе угла, если это печи Кузнецова. Разработчик очень внимательно отнесся к организации внутренней системы перемещения газов. В результате определенных изменений горячий воздух дольше задерживается в конструкции, обеспечивая сохранность тепла.

Первые собираются в нем, концентрируя тепло. Это приводит к существенному росту температуры горения, в результате чего возрастает КПД. И если печь Кузнецова имеет этот показатель на уровне 95%, то традиционные устройства способны обеспечивать только 40%.

Такие конструкции обеспечивают свободное перемещение газов, благодаря чему снижается количество сажи печи. Устройства не используют тяговый принцип, движение газов организовывается за счет их силы тяжести. При этом создается равномерный нагрев. Такая схема работы оказалась весьма эффективной.

Печь Кузнецова с оригинальной отделкой

Между холодными и горячими газами происходит циркуляция за счет разности температур. Словом, внутри колпака создается турбулентное перемещение газов, которые улучшают восприятие теплоты стенками колпака. Струи газа и обеспечивают перенос тепловой энергии.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Видео: часть 2

Печь Кузнецова обладает высочайшими техническими характеристиками, но при этом она вполне доступна для мастера в классе новичка. А вот опытным печникам следует быть осторожными — зачастую они переоценивают свои знания и делают кое-что по-своему, пренебрегая рекомендациями изобретателя. Такие отклонения не допускаются — как было сказано, печь Кузнецова с высокой точностью рассчитывается и столь же точно должна быть построена. Следуйте изложенным в статье инструкциям, и вы будете застрахованы от ошибок.

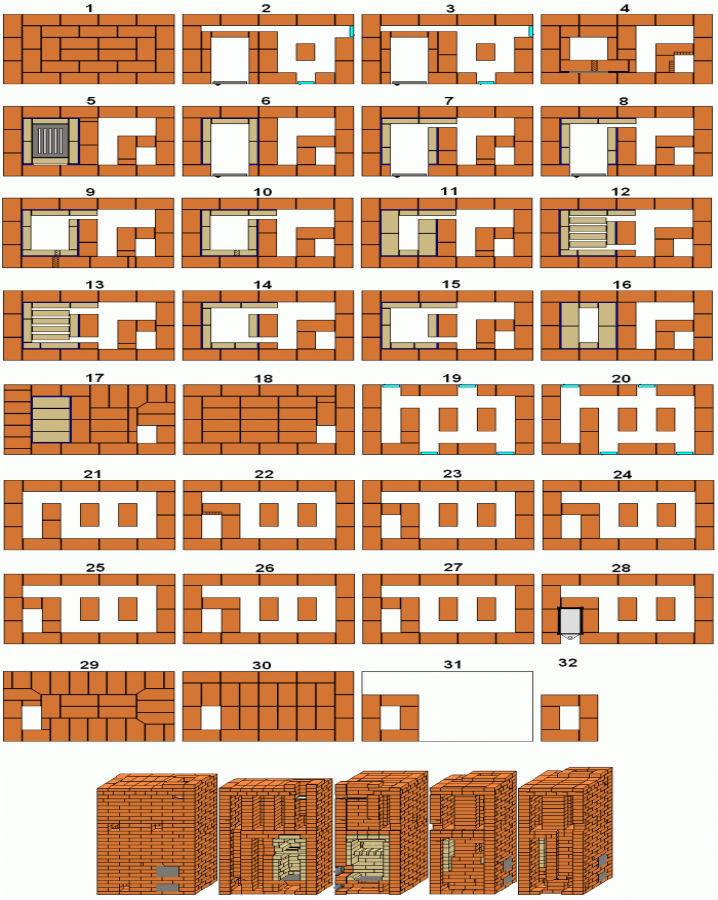

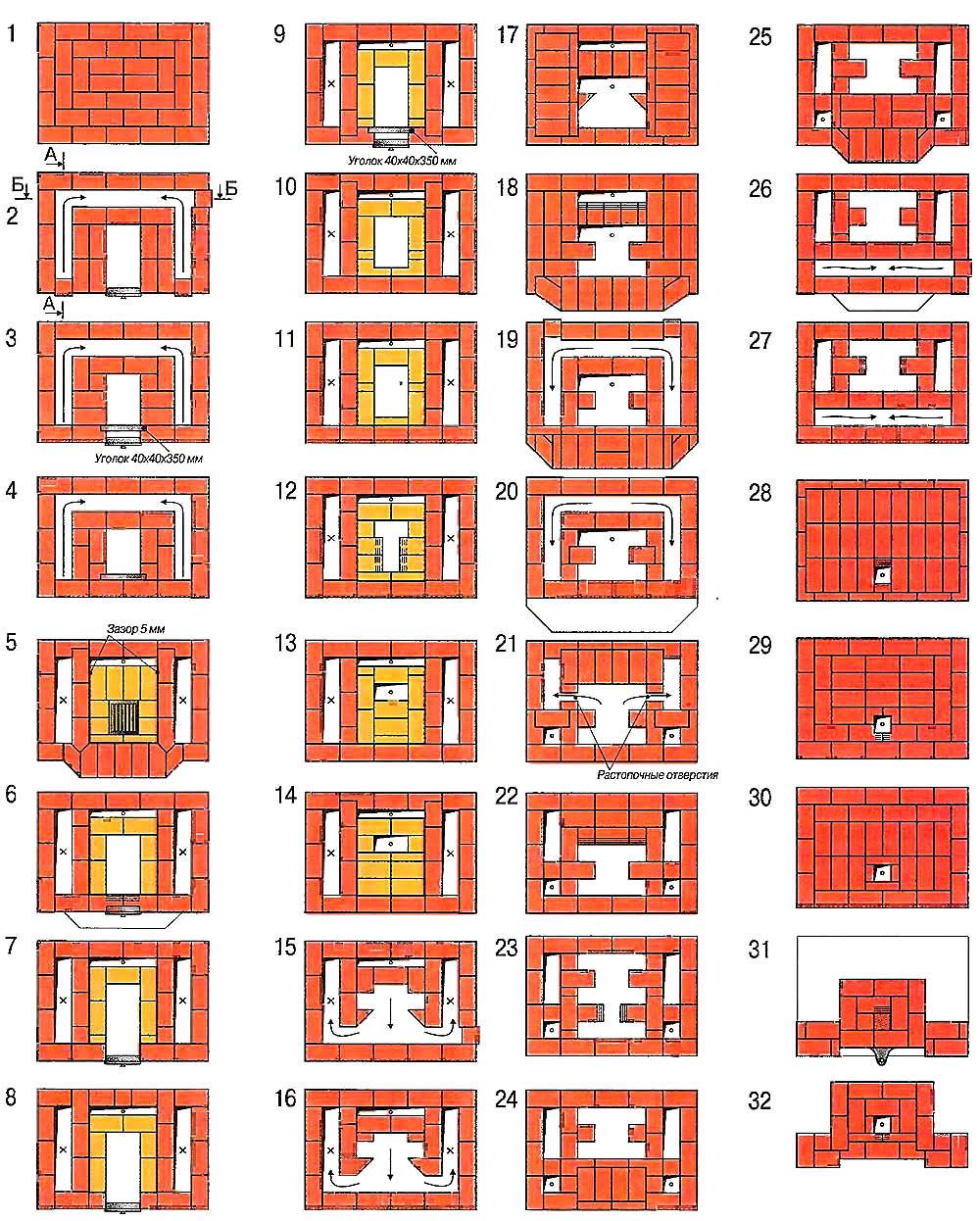

Разновидности печей Кузнецова и их порядовка

Дом нельзя считать комфортным, если в нём отсутствует качественная и надёжная система отопления. Печи Кузнецова решают проблемы обогрева и приготовления пищи в домах и на дачных участках, куда невозможно подвести газ, а электроснабжение нестабильно. Наряду с положительными качествами «Кузнецовки» не лишены недостатков. Об этом надо помнить, выбирая купольные варианты печей.

Особенности кладки: материалы и рекомендации

Для кладки корпуса и дымохода использовать рекомендовано обычный глиняный полнотелый кирпич. Марка М150 и выше, размер 250*120*65 мм. Рассчитать количество кирпича для печей Кузнецова несложно: нужно количество рядов выбранной вами модели умножить на 0,8. Этого количества хватит на кладку корпуса (с учетом боя и отбраковки). Для дымохода считать нужно отдельно. Схема расчета чуть другая: вы знаете сколько кирпичей на один ряд, умножаете на количество рядов (у каждого разное в зависимости от габаритов печи и высоты здания), добавляете 10% на бой и получаете искомое число.

Для шамотного ядра (если есть) рекомендован Ш-5 (230*114*40 мм) или ШБ-8 (250*123*65 мм). Его количество считается по схеме поштучно. Ядро в печах Кузнецова несвязное с корпусом, то есть, между ними нет общих точек соприкосновения. Между двумя параллельными стенками, корпуса и шамотного ядра, должна оставаться щель в 5-6 мм. Чтобы ее проще было выдержать, можно готовое ядро (обычно его кладут вначале) обернуть обычным упаковочным картоном соответствующей толщины. Вместо этого для лучшей теплоизоляции топки можно проложить теплоизолятор,  базальтовый картон, например.

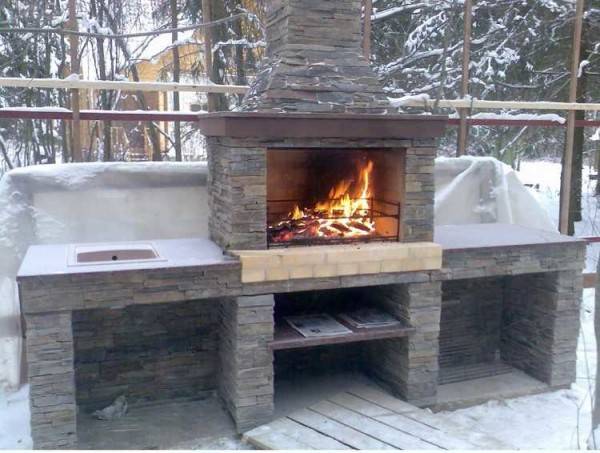

Барбекю тоже строить можно по принципу колпаковых печей

По высоте ряды кладки из керамического кирпича не совпадают с высотой рядов шамота. Их не нужно подгонять один под другой

Важно выдерживать вертикальность и горизонтальность, отслеживать угла, а также рекомендованную ширину шва. И тогда все будет так, как нужно

В реалии габариты керамических кирпичей отличаются от стандарта 250*120*65 мм

Если отклонения некритичные, откорректировать их можно швом. Потому и при расчетах печей и их высоты берут высоту кирпича со швом. Она должна быть 70 мм. Но делать шов более 7 мм нельзя, так что ищите кирпич подходящего качества и размера

В реалии габариты керамических кирпичей отличаются от стандарта 250*120*65 мм. Если отклонения некритичные, откорректировать их можно швом. Потому и при расчетах печей и их высоты берут высоту кирпича со швом. Она должна быть 70 мм. Но делать шов более 7 мм нельзя, так что ищите кирпич подходящего качества и размера.

Сверху, в местах, где заканчивается кладка шамота, есть компенсационные зазоры, которые учитывают разные коэффициенты расширения материалов. Их соблюдать обязательно: расширение у шамотного кирпича больше, чем у керамического и если такого зазора не будет, ядро через некоторое время разобьет находящуюся сверху кладку из-за того, что расширяется сильнее.

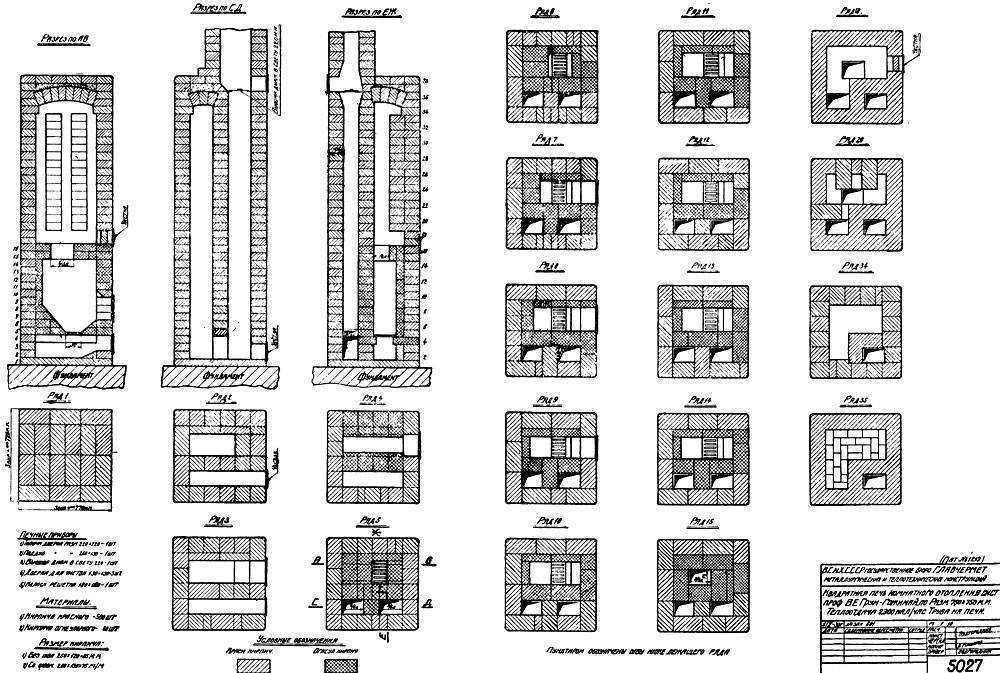

Вырезка из порядовки печи Кузнецова с меткой

Величину зазора нужно высчитывать по отметкам на порядовке. На чертежах нанесена метка высоты последнего ряда шамота. Высоту стенки из керамического кирпича считаете сами: кол-во рядов умножаете на высоту ряда со швом (70мм) и получаете искомую величину. Она должна быть больше высоты шамота на 10-15 мм. Вот этот зазор и является компенсационным и он должен присутствовать. Образовавшуюся пустоту закладывают каменной базальтовой ватой (не стекловатой, а той, которая имеет температуру использования выше 1200оС).

Если внутри есть столбики и внутренние стенки (толщина обычно в четверть), кирпич в них можно класть плашмя или на ребро. Разницы нет, делайте как удобнее. Есть места в чертежах, где в одном ряду находится кирпич, поставленный плашмя и на ребро. В этом случае его нужно погонять под размер (пилить).

В местах установки печного литья также есть нюансы. На чертежах над дверцей топки из-за особенностей программы изображен керамический кирпич, но ставить там нужно шамот на ребро. При перепаде высот, пустоты заполняются вырезанными пластинами из шамота. Между металлическими частями и кладкой остается зазор в 5 мм — снова-таки из-за разных температурных расширений. В этот зазор укладывают подходящий теплоизолятор (с температурой эксплуатации от 1200оС).

Для теплоизоляции печного литья раньше использовали асбестовый шнур. Теперь рекомендуют базальтовую вату или картон

Теперь о растворе: для кладки корпуса (из керамического кирпича) используют глиняный или глиняно-песчаный раствор. Для кладки огнеупорного шамота используют покупные составы (огнеупорные мастики). Кузнецов перед кладкой мочить кирпич не рекомендует. Если и нужно это делать то только со вторичным сырьем. Сразу после завершения печь нужно просушить, даже в том случае, если сразу вводить ее в эксплуатацию не будете. Если этого не сделать, в последствии при нескольких первых топках будет присутствовать запах угара.
