Узнайте как сделать водяной теплый пол своими руками?

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют массу преимуществ:

• Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
• Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
• Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
• Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы,
Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения,
Около печки температура будет всегда выше, чем в остальном помещении,
Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
Нельзя разжигать печь без воды в контуре

Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

Самостоятельная сборка и установка

Нередко цена на покупные модели может быть достаточно высокой. Исходя из этого, у многих возникает вопрос: можно ли собрать такой очаг своими силами? Для того чтобы выполнить сборку своими руками, рекомендуем ознакомиться со следующими правилами и рекомендациями:

1. Конструкция очага имеет стандартное содержимое, отличается наличием стальной рубашки. Для её изготовления за основу берутся стальные металлические листы с двойными стенками;
2. Между стенками проводится и закрепляется змеевик, по которому в последующем будет циркулировать вода;
3. Объём циркулирующей воды зависит от размера, общей площади дома. Для помещений общей площадью до 70 квадратных метров, хватит 50-60 литров.

Распределение прогретой воды по коммуникациям дома и принцип работы камина

Распределение прогретой воды по коммуникациям дома и принцип работы камина

Схема: основные составляющие топки с теплообменником

Схема: основные составляющие топки с теплообменником

Схема сборки и подключения печки буржуйки с водяной рубашкой

Схема сборки и подключения печки буржуйки с водяной рубашкой

Рисунок с замерами и изображениями очага с теплообменником

Рисунок с замерами и изображениями очага с теплообменником

Печь камин с водяным контуром не требует длительного, сложного монтажа. Она обладает достаточно высоким КПД для равномерного, быстрого отопления любого по площади дома. Самые дорогие модели, относятся к категории наиболее функциональных и включают в себя варочные поверхности, духовые шкафы и другие элементы необходимые в быту.

Stoker Садовая 100-ОВ

Эта дровяная отопительная печка идеально подойдет для установки в небольшом дачном домике. Стоит отметить, что она, как и предыдущая модель, относится к отопительно-варочным устройствам. Поэтому она оснащается специальной конфоркой вверху, которая позволяет заниматься приготовлением еды. К особенностям печи следует отнести ее компактные габариты. Она не занимает много места и благодаря этому ее можно установить даже в небольших комнатках. Несмотря на свой небольшой размер, это устройство имеет неплохую мощность – 6000 Вт. Это позволяет использовать ее для отопления помещений с площадью до 100 м3.

Модель оснащается специальным экраном-конвектором. Он изготавливается из прочной нержавеющей стали. Используется для создания конвективного потока вдоль стенок устройства, что способствует прогреву помещений. Также экран выполняет и защитную функцию от инфракрасного излучения. Помимо этого, модель оснащается рассекателем дымового газа. Он нужен для равномерного распределения дыма и улучшения теплоотдачи.

Плюсы:

• компактные габариты;
• наличие варочной поверхности;
• прочный стальной колосник;
• наличие крепежных отверстий на ножках, которые позволяют закрепить конструкцию к полу.

Минусы:

неудобная верхняя заглушка.

Особенности кирпичных печей

Все виды конструкций подобного плана известны уже несколько сотен лет и давно доказали свою надежность. Но отдавая предпочтение такому отоплению нужно взвесить все за и против.

Чем хорош такой вариант

• Если пытаться обогреть дом при помощи обычной печи, работающей на твердом топливе, то в среднем 1м² конструкции способен обогреть 30м² площади стандартного дома с потолками до 3м. Соответственно получается, чем больше дом, тем больше нужно строить печь. Система же имеющая встроенные водяные регистры вырабатывает в 2,5 раза больше тепла и при этом может иметь достаточно скромные размеры.
• Если инструкция по укладке конструкций была выполнена в соответствии со всеми требованиями, то печь будет служить верой и правдой не один десяток лет. Профилактический осмотр и косметический ремонт под силу любому хозяину, в отличие от варианта с твердотопливным котлом.

Принцип нагрева регистров.

• На данный момент существует несколько распространенных проектов, если русская печь не для каждого помещения подойдет, плюс ее монтаж требует высокой квалификации, то шведские или голландские кирпичные печи с водяным отоплением своими руками, при большом желании, сложить можно.
• Еще одним положительным моментом такого отопления является то, что в данном случае совсем не обязательно строить сложные многоканальные конструкции, ели вопрос о наличии жарочной поверхности не стоит, то такую систему можно смонтировать на основе обычного камина.

Важно: если максимальное КПД традиционной кирпичной конструкции не превышает 50%, то при использовании хороших регистров, грамотной трубной разводки и врезанного в систему циркуляционного насоса для отопления. КПД может доходить до 85%, что вполне сопоставимо с современными твердотопливными котлами

Схема печи с котлом отопления.

• Не последнюю роль играет цена на стройматериалы и топливо. Саму конструкцию можно сложить из материала оставшегося после строительства дома. Что же касается топлива, то дрова, каменный уголь или брикеты не относятся к заоблачно дорогим видам и вполне доступны практически всем.
• Большинство конструкций оборудуется жарочной поверхностью и духовкой, что позволяет параллельно готовить пищу.

Изъяны системы

Чтобы запустить систему на проектную мощность потребуется время, в отличие от электрических агрегатов, на разогрев кирпичных стенок конструкции и теплоносителя в трубной разводке уйдет не менее получаса.

Схема отопления от камина.

• Если сравнивать с твердотопливными котлами сопоставимой мощности, то габариты таких конструкций будут намного больше. Плюс устанавливать их нужно, как правило, в центре жилища, что забирает достаточно много полезной площади.
• Любая твердотопливная отопительная система провоцирует образование достаточно большого количества пыли. Как вы не старайтесь, но убирать в помещении, где установлена кирпичная печь нужно будет намного чаще.
• Все конструкции подобного плана относятся к объектам повышенной пожарной опасности. Работать в автономном режиме они не могут. Помимо вероятности возникновения пожара, существует еще опасность распространения угарного газа при неправильной эксплуатации или закипания теплоносителя в системе, что также чревато неприятными последствиями.

Как работает водяной контур в банной печи

В использовании дополнительного теплосъемника, врезанного в конструкцию каменки или кирпичной печки бани, нет ничего нового. С помощью самодельного чугунного, реже медного самоварного бака наиболее смекалистые банщики умудрялись получать кипяток еще в позапрошлом веке. С той поры принцип встроенного водяного контура ничуть не изменился, техника стала совершеннее, появилась возможность сделать печь для бани с контуром отопления, причем эффективно и безопасно.

В современной бане используют два типа построения водяного контура:

• Прямой отбор тепла из печи с помощью встроенного теплообменника. Чаще всего это витая труба, дисковый бак или система регистров в форме решетки из жаростойкой нержавейки. Вода подается на вход часто самотоком из бака, подвешенного выше печи минимум на 1-1,5 м. На выходе получается крутой кипяток, который отправляется по трубам в мойку или в систему отопления бани;
• Двухконтурная схема печи. Тепло отбирается от продуктов горения, как и в случае с прямой схемой, но крутой кипяток подается не в систему отопления или в бак с краном, а накапливается и циркулирует в промежуточном бойлере-баке.

С помощью встроенных в бак дополнительных теплообменников удается прокачать, подогреть и отправить в систему отопления бани или в ее моечное отделение чуть более холодную, но все еще горячую воду.

Прямоточная система отопления

Первая или прямая схема нагрева используется в маломощных металлических печах, из-за отсутствия промежуточного бака система отопления бани получается более экономичной. Но в этом случае приходится использовать стальные трубы отопления, алюминиевые или чугунные радиаторы. Ни о каком встроенном водяном теплом полу в бане речи быть не может.

Печь с плоским встроенным водяным контуром

Мембранный бак

Из-за сложностей, возникающих с регулировкой степени нагрева воды, в систему отопления может идти недогретая вода или крутой кипяток. И чем больше мощность печки в бане, тем сложнее обеспечивать стабильность ее работы. Можно получить ожоги, но главное – банная печь с водяным контуром прямого нагрева может легко выйти из строя, если движение воды по трубам вдруг прекратится или поток остановится. Возможно, взрыва не будет, но печь в бане окончательно выйдет из строя.

Преимущества двухконтурного отбора тепла

Для системы отопления с двойным контуром отбора и распределения тепла перечисленных выше проблем не существует. Ограничений по мощности и схеме разводки труб нет в принципе, можно делать теплый пол, бассейн с подогревом, и еще останется энергия для высушивания помещения, после того как печь была потушена. Мало того, котел для бани с водяным контуром двойного действия часто используют в качестве основного источника тепла для обогрева жилого дома, построенного рядом.

Печь с двойным водяным контуром

Основные преимущества двухконтурной системы сводятся к следующему:

• Вода движется по первому горячему контуру с постоянной скоростью. Теплоноситель прокачивает циркуляционный насос, поэтому теплообменник внутри топки и сама печь не испытывают тепловых и гидравлических ударов, а значит, прослужат гораздо дольше, чем при прямоточной схеме;
• Из-за высокой скорости движения потока с теплообменника удается снять в 5-6 раз больше энергии. Огромный бак с водой будет хранить кипяток 6-12 часов, после того как печь в бане была потушена;
• Вместо воды можно и нужно использовать синтетические теплоносители, специально разработанные для использования в двухконтурных системах отопления. Можно взять автомобильный тосол, но срок его службы будет ограничен одним-двумя годами.

Важно! Использование синтетики вместо воды существенно увеличивает ресурс циркуляционного насоса. Если на очищенной воде срок службы в среднем составляет 5 лет, то на специальной марке тосола – 15 лет. Еще один плюс заключается в том, что такую систему отопления бани можно оставлять зимовать без слива теплоносителя

К тому же система коллектора, соединительные муфты и разводка труб не гниют и не корродируют, как это часто бывает в случае использования воды

Еще один плюс заключается в том, что такую систему отопления бани можно оставлять зимовать без слива теплоносителя. К тому же система коллектора, соединительные муфты и разводка труб не гниют и не корродируют, как это часто бывает в случае использования воды.

Как выбрать печь-камин длительного горения

Для правильного выбора печи-камина для обогрева загородного дома желательно иметь четкое представление об его устройстве и принципе работы. Это позволит сэкономить затраты на покупку и избежать ошибок в процессе эксплуатации.

Конструктивные особенности

Газодинамические процессы, протекающие в топке печи-камина с высоким уровнем КПД, зависят от многих параметров. Самостоятельно добиться оптимальной конструкции на основе глиняного и шамотного кирпича едва ли удастся. Лучше отдать предпочтение заводским разработкам, прошедшим стадию проектирования и многократных испытаний на самых разных режимах работы. Они представляют собой готовое техническое устройство, которое надо просто правильно установить на место и эксплуатировать в соответствии с рекомендациями изготовителя.

Для монтажа печи-камина не требуется специально готовить фундамент или нишу из кирпича или камня. Прибор монтируют с соблюдением правил пожарной безопасности на свободное место и подключают к нему трубы для отвода дымовых газов.

Сам камин представляет собой прочный корпус с установленными внутри него необходимыми устройствами. Дверки обычно выполняются из жаропрочного стекла. Оно обдувается вторичным воздухом, направляемым в камеру дожига отходящих газов, что препятствует осаждению сажи.

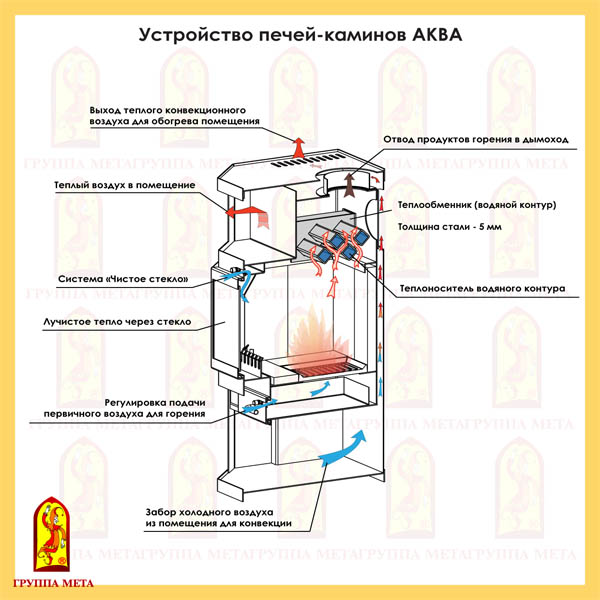

Устройство и схема работы печи длительного горения.

Применяемые материалы

При изготовлении основных элементов печей-каминов часто используется чугун. Он легко переносит многочисленные циклы нагрева и остывания. Такой материал почти не подвергается коррозии. Ему требуется чуть больше времени для разогрева, зато и высокую температуру он держит дольше.

Чугунная печь-камин.

Достойной альтернативой чугуну считаются жаропрочные марки стали. Некоторые производители активно используют нержавейку. Стальные изделия меньше весят и проще в изготовлении.

Стальная печь-камин.

При длительном контакте с открытым огнем есть вероятность потери ими прочностных характеристик и прогара, поэтому корпуса качественных каминов из стали обычно защищаются изнутри футеровкой.

Для этого применяют:

• шамотную плитку или кирпич;
• огнеупорные глиняные смеси;
• специальные составы на основе шамотной глины в сочетании с алюминием и титаном;
• защитные материалы из вермикулита;
• чугунные вставки.

Устройство печи-камина с футеровкой из вермикулита.

Для наружного оформления металлических каминов часто используют:

• керамическую плитку;
• декоративный камень;
• чугунное литье;
• термостойкие эмали.

В каком случае целесообразно использовать печь-камин с водяной рубашкой

В случае отсутствия альтернативных источников обогрева большого дома обычная печь-камин не сможет поддерживать нормальную температуру во всех помещениях. Тепловое излучение не в состоянии проникать сквозь стены и перегородки. В такой ситуации лучше приобрести модель с водяной или воздушной «рубашкой». На их основе можно создать систему обогрева каждой комнаты, наладив схему циркуляции жидкого теплоносителя или организовав подачу конвективных потоков воздуха по специальным воздуховодам.

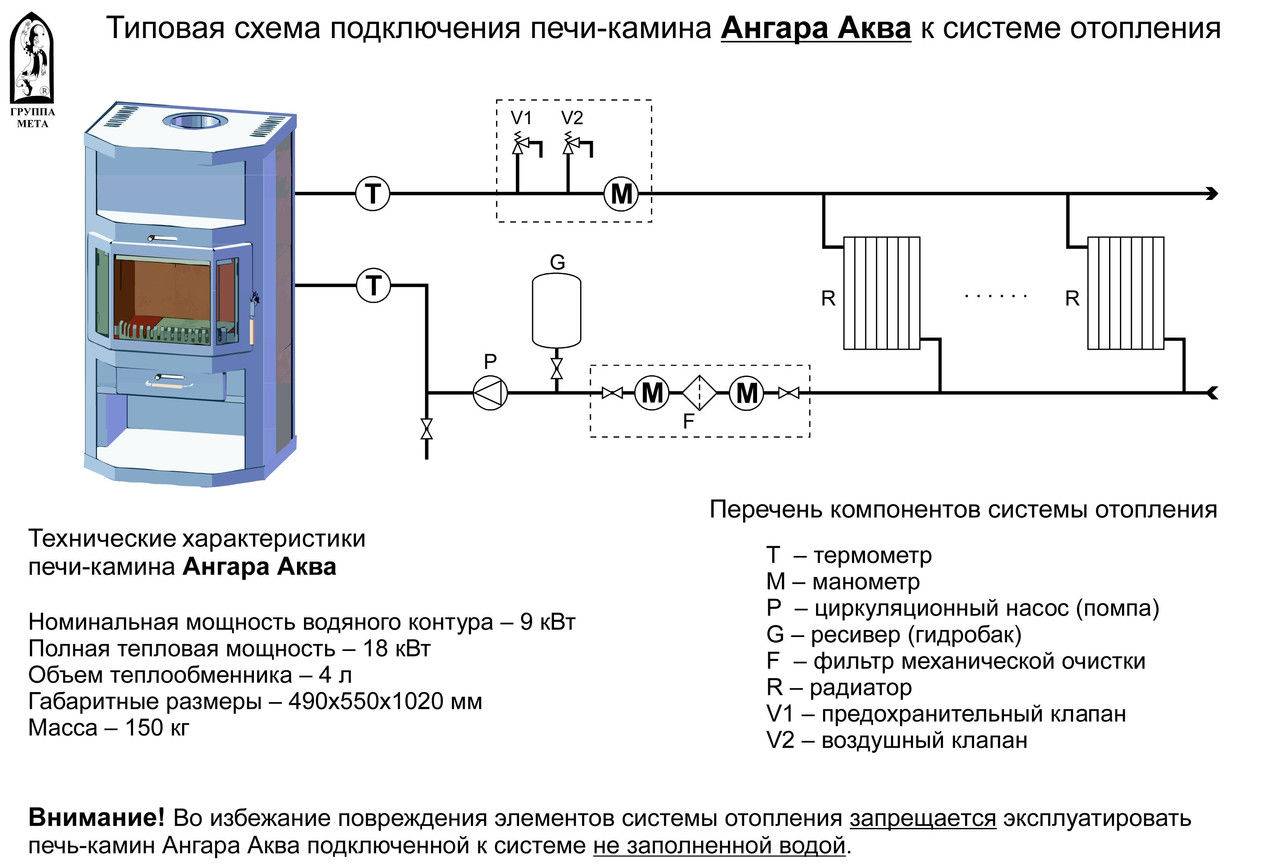

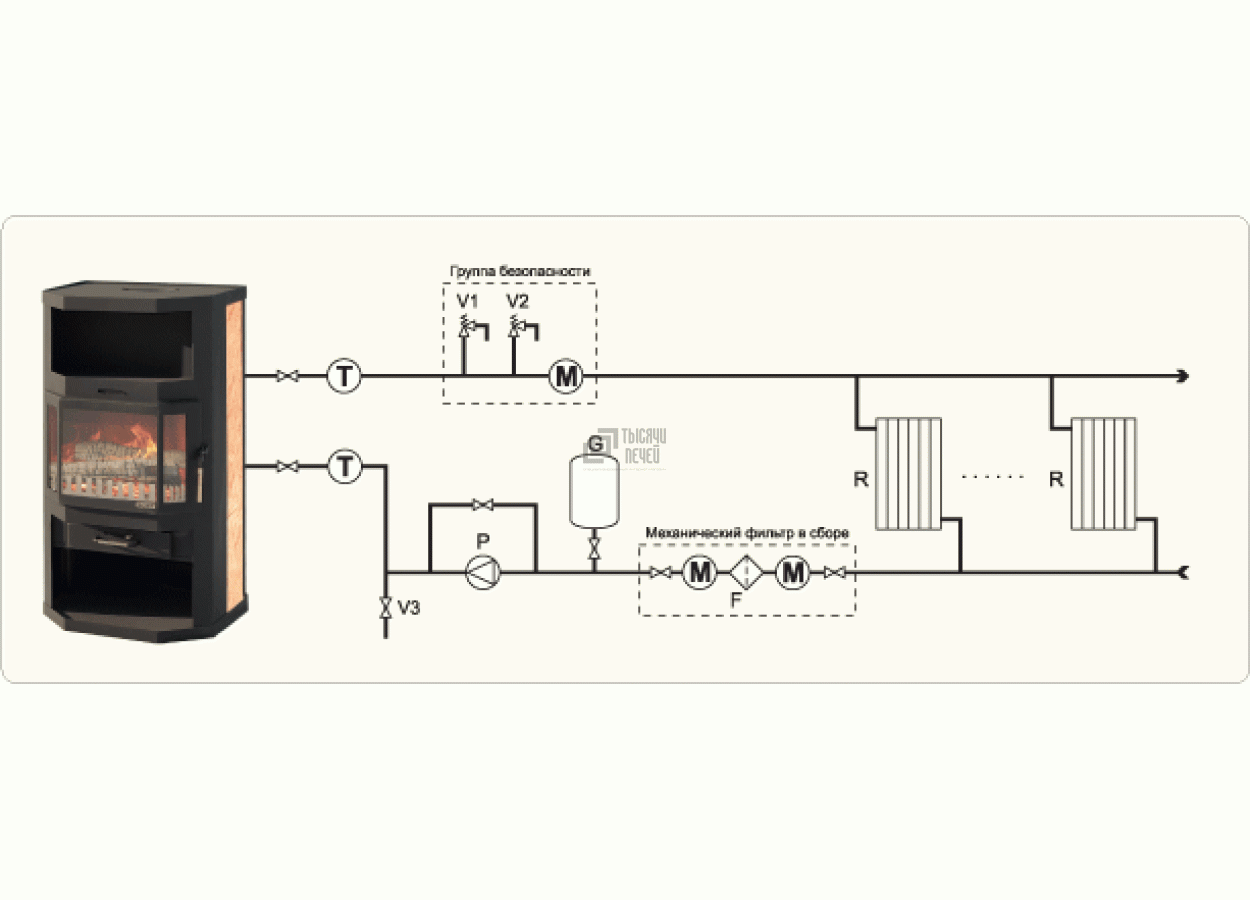

Устройство системы отопления печи-камина с водяным контуром.

Как не ошибиться с мощностью выбираемой модели

Общее правило расчета необходимого количества тепла для обогрева хорошо утепленного здания применимо и для печей-каминов длительного горения. В общем случае для каждых 10 м2 площади отапливаемых помещений требуется 1 кВт тепловой энергии.

Большинство каминов без водяного контура развивают мощность от 4 до 12 кВт. Этого вполне хватает для обогрева небольшого дачного дома или коттеджа с общей площадью до 150 кв.м.

Печи-камины с водяной рубашкой нередко достигают мощности 25 кВт. Производитель обычно указывает, какая ее часть выделяется в виде теплового излучения и сколько энергии отдается воде. Эти данные должны учитываться при выборе помещения для установки камина и проектировании схемы циркуляции теплоносителя.

Если вы без проблем усвоили теоретическую часть изложенной здесь информации, то можете считать себя готовыми к выбору конкретной модели.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

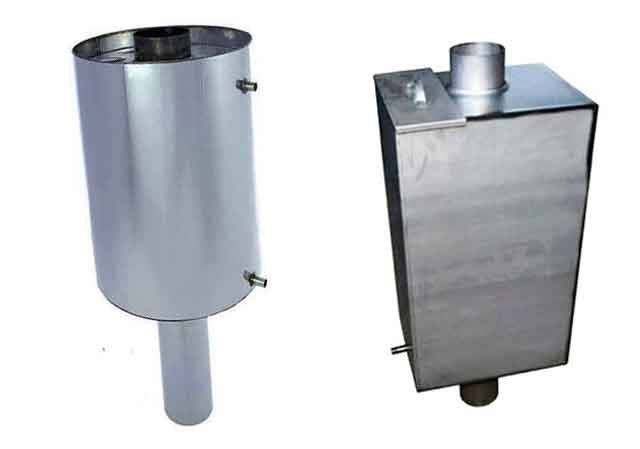

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Системы разводки отопления

При организации системы разводки отопления стоит учесть, что они встречаются двух разновидностей: открытые и закрытые.

В первом случае циркуляция воды происходит за счет наклона трубопровода. Нагретая вода подается в самую верхнюю точку. После этого она проходит по всему трубопроводу самотеком. Уровень при этом постепенно снижается. В котел вода возвращается по трубе, которую называют обраткой. В чердачном помещении устанавливается расширительный резервуар для обеспечения возможности расширения при увеличении температуры. Нагретая вода вытесняется в расширительный резервуар, при постепенном охлаждении наблюдается обратный процесс.

Основное преимущество открытой системы заключается в ее простоте. Монтаж может быть выполнен самостоятельно. Однако она не подходит для отопления значительной площади.

Система закрытого типа циркуляции происходит принудительно при помощи специального насоса. В этом случае трубопровод чаще всего монтируются из пластиковых труб. Поскольку в их конструкции предусмотрено несколько слоев, они отличаются повышенной теплоизоляцией по сравнению с металлическими трубами. Это позволяет снизить теплопотери при транспортировке воды.

Вода в закрытой системе нагревается до 90 градусов или даже ниже. Она поступает в накопительный бойлер, после чего попадает в систему трубопроводов. Ее движение осуществляется за счет функционирования циркуляционного насоса. Прекращение или нарушение теплоотдачи может быть причиной закипания воды. Это приведет к отключению насосного оборудования и росту давления внутри. Оно, в свою очередь, станет причиной выхода из строя системы.

Чтобы предотвратить это в камине устанавливается дополнительный змеевик. При необходимости через него подается холодная вода, понижая температуру системы. Другой вариант защиты это монтаж термодатчика. Как только температура воды достигает критических значений, автоматическая система сбрасывает ее в канализационную систему.

Камина с водяным контуром – это экономичный вариант для организации дополнительной подачи тепла или отопления небольшого коттеджа или дачного домика.
