Как построить русскую печь с лежанкой своими руками — пошаговая инструкция

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Почему выгодно топить дровами

Далеко не все населённые пункты в нашей стране газифицированы. Поэтому у многих домовладельцев проблема отопления жилья стоит достаточно остро. Электричество не всегда подходит в качестве источника тепла, потому что обходится очень дорого. Электрообогреватель спасёт, когда речь идёт о дачном домике, куда нужно наведаться не более одного-двух раз в месяц. Тем более, он не требует особого монтажа и сложного обслуживания. Постоянно топить дом электричеством — очень дорого, на это уйдут большие средства.

Отопительные агрегаты, работающие на жидком топливе, не популярны из-за массы недостатков. Необходимо покупать дизельное топливо. Это надо делать большими объёмами, чтобы вышло дешевле, а значит стоит вопрос его хранения. От запаха солярки невозможно избавиться, постепенно он займёт всё помещение. Есть, конечно, и плюсы — например, возможность работы в автоматическом режиме.

Самый дешёвый и доступный вариант — это дрова. Можно совсем дёшево купить целый грузовик этого топлива. Иногда есть вариант достать дрова бесплатно, если топить печь отходами древесины, и есть возможность нарубить дрова в лесу.

Пуско-наладочные работы

После завершения сборки русской печи начинаются пуско-наладочные работы. Это важный этап, который позволяет убедиться в правильности установки и соответствии печи требованиям безопасности.

Во время пуско-наладочных работ осуществляется тщательная проверка всех компонентов печи: дымохода, камеры сгорания, воздухозаборника и дверцы. Проверяется герметичность соединений, правильность установки и закрепления элементов печной конструкции.

Также проводится испытание работы печи на различных режимах нагрева. Проверяется равномерность нагрева, достижение требуемых температур, работа дымохода и вывода газов из помещения.

При необходимости выявляются и устраняются возможные дефекты: небольшие трещины, неплотности соединений, неправильная работа заслонок. Также проводится регулировка параметров сгорания и направления выпуска дыма.

Важно отметить, что пуско-наладочные работы должны проводиться специалистом с соответствующим опытом. Только после успешного завершения этих работ можно считать печь полностью готовой к эксплуатации

Запуск печи в первый раз

После тщательной сборки и установки русской печи своими руками, наступает момент первого запуска

Чтобы все прошло гладко и безопасно, важно следовать определенной последовательности действий

Перед запуском печи необходимо провести осмотр и проверку всех элементов конструкции. Убедитесь, что все детали установлены правильно и надежно закреплены. При необходимости, произведите корректировку и исправление недочетов.

Далее, перед началом работы предварительно просушите печь. Зажигайте маленький костер, чтобы обеспечить естественное высыхание материалов и избежать возможных трещин и деформаций.

Первый запуск печи должен проходить медленно и постепенно. Не заряжайте сразу большое количество дров, чтобы избежать резких изменений температуры и возможных повреждений материалов. Сначала разожгите маленький костер и дайте печи прогреться медленно.

Важно следить за температурой печи в процессе запуска. Используйте термометр, чтобы контролировать рост температуры

Постепенно добавляйте дрова и увеличивайте горение, поддерживая плавное и равномерное нагревание печи.

При обнаружении каких-либо неполадок или нештатных ситуаций, немедленно прекратите работу и проконсультируйтесь с профессионалами. Не рискуйте своей безопасностью и здоровьем.

Грамотное регулирование тяги

Правильное функционирование русской печи напрямую зависит от грамотного регулирования тяги. Тяга — это естественное движение воздушных масс в дымоходе, которое обеспечивает подачу кислорода в печную камеру и отвод продуктов сгорания. Регулирование тяги необходимо для оптимальной работы печи, а также для предотвращения обратного тяги.

Оптимальная тяга обеспечивает равномерное сгорание дров и эффективное нагревание помещения. Для достижения этого момента необходимо установить дверцу печи правильно, чтобы не было никаких зазоров и было обеспечено герметичное закрытие. Когда дверцу открывают, тяга увеличивается, и воздух активно поступает в печь. При закрытой дверце тяга должна оставаться стабильной, чтобы продукты сгорания покидали печь и не задерживались внутри.

Для регулирования тяги также используют дымоходы с различными сечениями, высотой и диаметром. Возможно использование пружинных клапанов и других устройств, которые помогают регулировать тягу в зависимости от текущих условий

Важно помнить о надежной вентиляции помещения, чтобы избежать нарушений в работе печи

Грамотное регулирование тяги — это неотъемлемая часть процесса установки русской печи. Следуя правилам и обеспечивая правильное открытие и закрытие двери, установку соответствующих устройств и осуществляя контроль за работой печи, вы обеспечите комфортное отопление вашего дома и повысите эффективность печи.

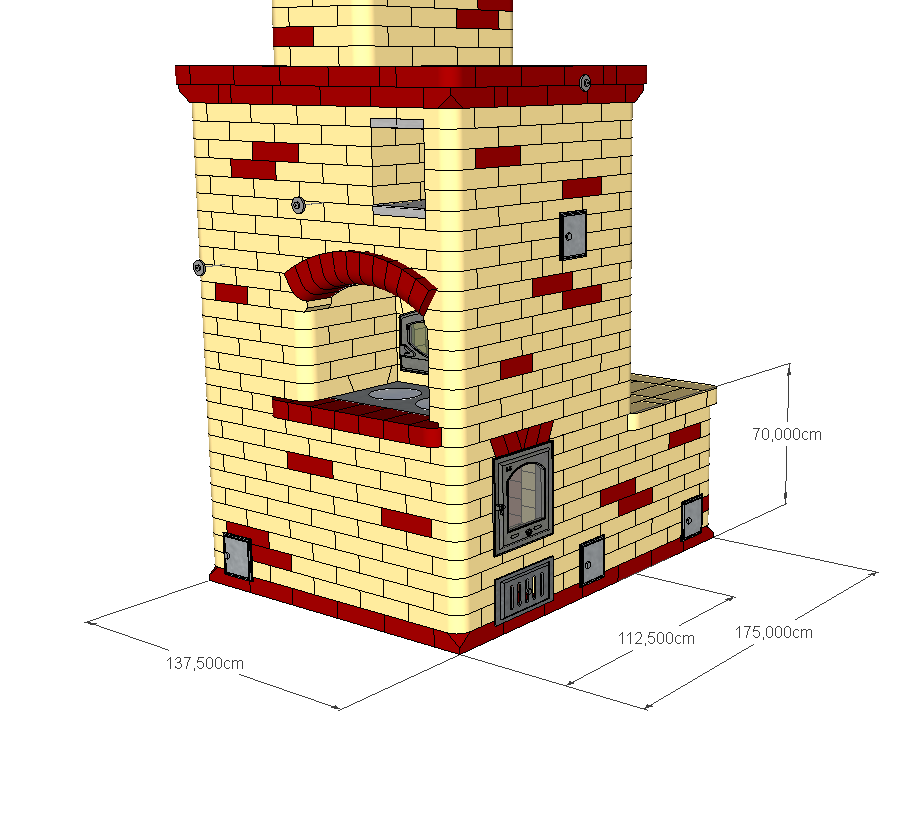

Выбор размера поверхности печи

Прежде чем приступить к постройке, необходимо выбрать тип и модель будущей конструкции. Основными критериями для выбора будет не ее внешний вид и простота возведения, а теплоотдача (способность обогреть необходимую площадь).

Выбирая место ее размещения, следует знать, что боковые поверхности печи обладают наибольшей теплоотдачей. Этот фактор определяющий при выборе места.

Разным моделям присущи разнообразные формы:

• Прямоугольные;
• В виде буквы Т;
• С лежанкой или кухонным оборудованием для приготовления пищи.

Они могут выполнять функции отопительного прибора для жилых комнат, или быть разделителем пространства.

Для малой домовой площади не стоит выбирать слишком массивные конструкции, даже если у них будет широкий набор функций, они будут занимать слишком много места и отдавать чрезмерно много тепла. Для прогрева всей печи нужно много топлива, при этом теплоотдача будет слишком велика.

Важное значение имеет и расположение печи, относительно жилых комнат, а также критерием является утепление всего дома. Таблица размеров печи, с учетом площади помещения

Таблица размеров печи, с учетом площади помещения

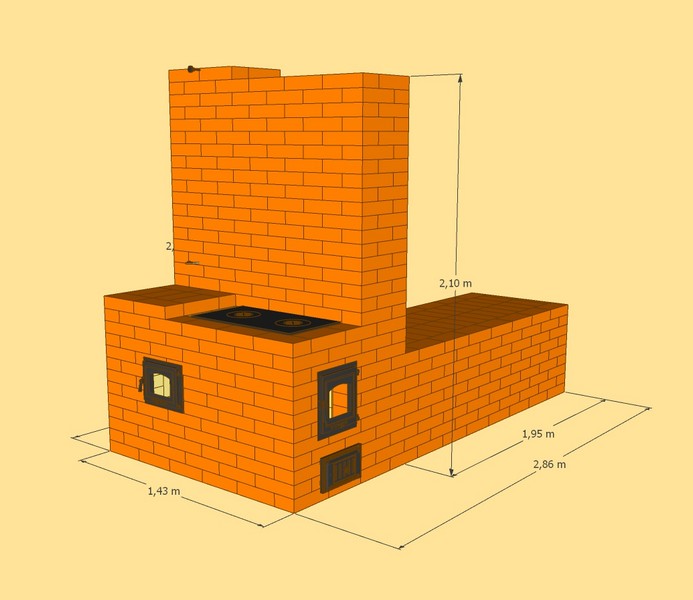

Кладка русской печи с лежанкой и варочной панелью

Свод варочного устройства

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича. Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

1. При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
2. Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
3. При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
4. Следующий ряд закрывает очистные каналы, образуя подовый свод.
5. Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.
6. При кладке 6-го ряда монтируеится водяной бак.
7. В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
8. При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.
9. Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.
10. 11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
11. 12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
12. При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.
13. На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.
14. При монтаже 17-го ряда монтируется задняя печная стенка.
15. На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
16. При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.
17. При кладке 20-го ряда свод горнила уплотняется песком.
18. 21-й ряд предполагает перекрытие горнила.
19. При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
20. Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
21. При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
22. В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.
23. Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

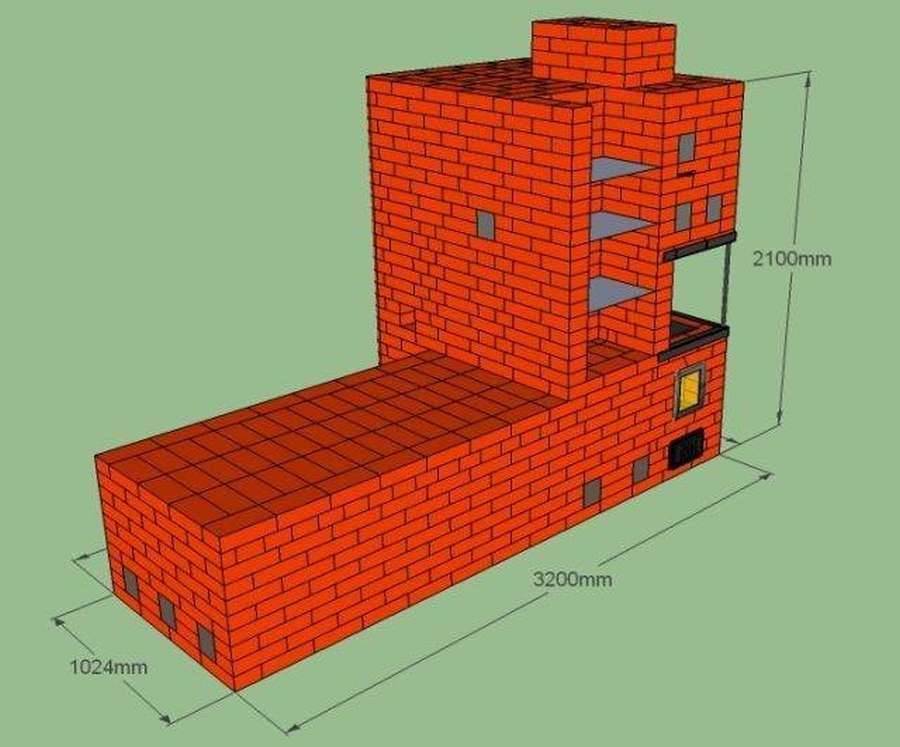

Лежанка для печи

Печка с лежанкой делается по тому же принципу, что и другие кирпичные печи. Для начала нужно определиться с габаритами и местом расположения, подготовить соответствующие чертежи, по которым будет осуществляться возведение конструкции. За основной материал лучше взять огнеупорный керамический кирпич высокой пробы, его количество необходимо рассчитывать, исходя из порядовки.

При планировании лежанки нужно учитывать, что её оптимальная высота — 90см. Так будет происходить качественный прогрев нижней зоны помещения, к тому же людям разного роста будет комфортно располагаться на лежанке. При конструировании лучше отдать предпочтение колпаку, а не канальному дымоходу — это будет способствовать увеличению длительности остывания конструкции.

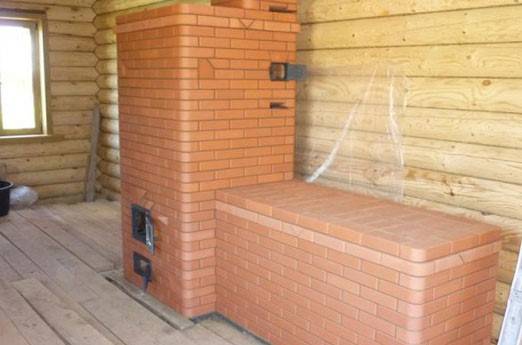

Русская печь с лежанкой своими руками

Прежде, чем заниматься подготовкой материалов и инструментария, подготавливаем чертежи с порядовкой. На чертежах должно быть отражено количество кирпичей, фурнитура, размеры.

Фундамент

Варианты фундаментов:

— бутобетонный;

— кирпичный;

— железобетонный из блоков 40х20х20;

— монолитный армированный – наиболее распространенный и простой.

1. Роем котлован под фундамент. Размер фундамента равен размеру основания печи, плюс 15-20 см.

2. Закладываем подушку фильтрующую. Укладываем на дно котлована влажный песок. Утрамбовываем его до тех пор, пока он не перестанет оседать, периодически подсыпая новую порцию.

3. На слой песка укладываем щебенку, некрупные куски битых кирпичей, вновь тонкий слой песка, увлажняем, утрамбовываем. Далее насыпаем еще один слой щебня толщиной около десяти сантиметров, утрамбовываем его.

4. Накрываем щебень двумя листами гидроизоляции.

5. Устанавливаем опалубку. Для этого доски или фанеру устанавливаем в котлован. При этом между стенками котлована и «коробкой» оставляем расстояние 10 см. Доски страхуем подпорками и сильно увлажняем, чтобы древесина не вытянула влагу из раствора.

6. Чтобы проложить арматуру, заливаем в опалубку 4-5 см цементного раствора. Пока цемент схватывается, связываем проволокой металлические прутья строго перпендикулярно. Расстояние от концов прутьев до опалубки 1-2 см.

7. Замешиваем раствор из цемента (1 часть), песка (3 части) и щебня (5 частей). Раствор заливаем слоями по 20 см. Каждый из них утрамбовываем, используя вибропресс или ручную трамбовку.

8. Когда раствор схватится, накрываем его гидроизоляцией (брезент, рубероид и т.п.).

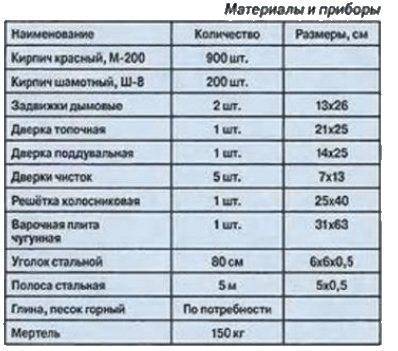

Готовим материалы

Для того чтоб построить классическую печку понадобятся: порядка восьмидесяти ведер цемента, соответствующее количество мелкого песка, глины, 1700 штук кирпича, вьюшка с полудверкой и задвижка (отверстие внутри 26х24 см).

Устройство и принцип работы

При наличии места в комнате можно сложить многофункциональную печь

Вариант с лежанкой предполагает выделение дополнительных 2-4 квадратных метров полезной площади, но издержкой такое решение назвать нельзя, так как положительных моментов в нем намного больше.

Владельцы получают в свое распоряжение конструкцию, обладающую такими опциями:

• отопление;
• приготовление еды;
• сушка обуви и одежды;
• спальное место;
• лечение множества заболеваний;
• зона релаксации;
• оригинальный элемент интерьера.

Печь ставится на мощный отдельный фундамент. Кирпичный корпус содержит такие элементы:

• основная топка;
• горнило;
• стенки;
• лежак;
• система дымоходов с подпорками;
• зольник;
• варочная панель;
• дымовая труба;
• место хранения кухонного инвентаря;
• ниша для дров.

Принцип работы современной печи с полатями заключается в следующем:

• протапливание, вместе с обеспечением высокой температуры горнила также разогревает и самый низ печи;
• дрова сжигаются в топливнике на колосниковой решетке;
• к горнилу снизу примыкает под, а сверху — свод;
• дымовые газы сквозь под попадают в горнило, разогревая его, а затем проходят по периметру в нижнюю и верхнюю камеры отопления, покидая печь через трубу.

Окончание кладки и просушка печи

После окончания кладки печь перед эксплуатацией необходимо просушить. Сушат печь в два приема: сначала естественной сушкой в течение одной-двух недель при открытых дымовых задвижках, топочных и поддувальных дверках и при открытых дверях дома. (В сырую холодную погоду дымоходы печи можно сушить тёплым воздухом от электрокалорифера ) Затем печь сушат огневой сушкой также одну-две недели. Печь при этом топят утром и вечером небольшими охапками мелко нарубленных сухих дров — по 4-5 кг. От традиционных берёзовых дров, выделяющих достаточно много смолы и сажи, необходимо отказаться. Лучше топить осиновыми дровами или другими, не выделяющими сажи.

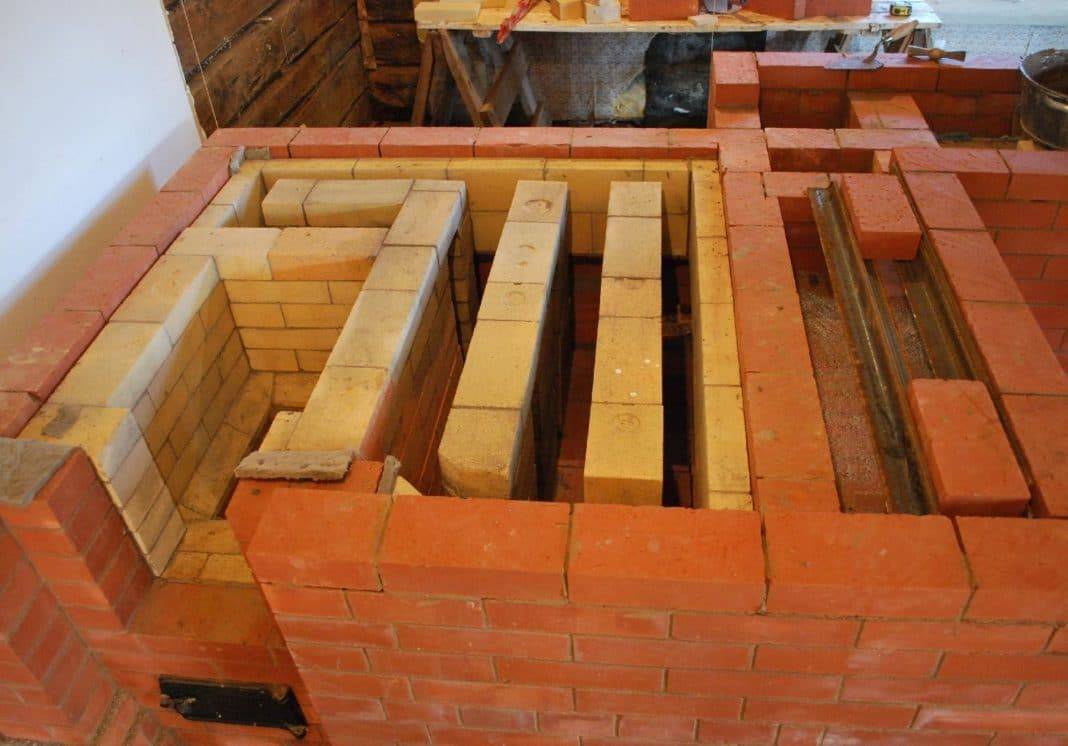

Порядовка и описание кладки

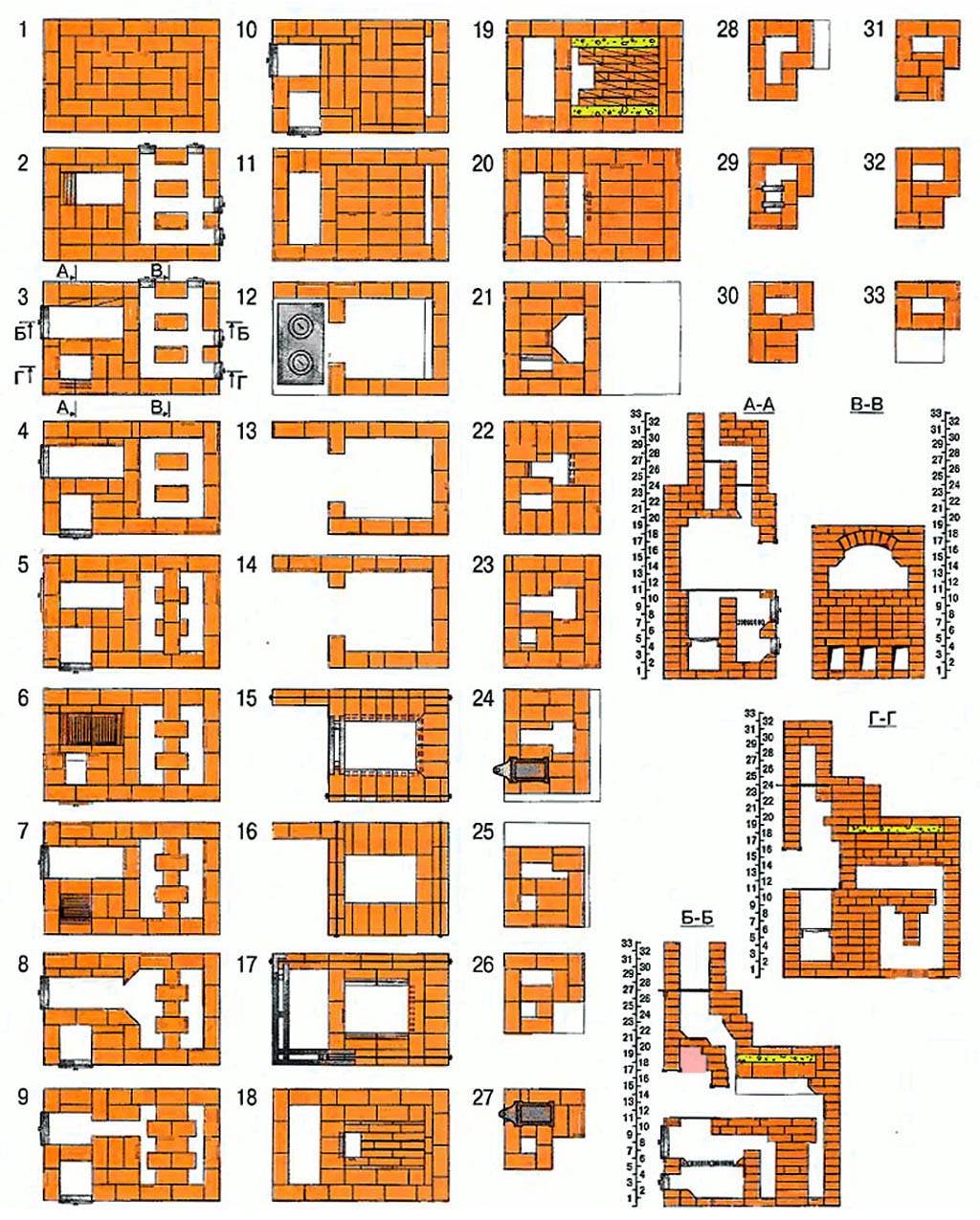

Порядовка русской печи с лежанкой и плитой

Кладка русской печи с лежанкой и плитой ведётся согласно порядовке (на фото выше), которая наглядно показывает где нужно расположить каждый кирпич в рядах и на каком этапе устанавливать печную фурнитуру.

Описание кладки по рядам:

• 1-й ряд кладётся сплошным в следующим порядке: вначале кирпич кладётся по периметру конструкции, а затем заполняют середину. Этот ряд задаёт ровность всей конструкции, поэтому должен быть хорошо выверен;

• во 2-м ряду начинают формировать под. Для этого кирпичи ставят на ребро;

• в 3-ем ряду устанавливают поддувальную дверку и продолжают выкладывать дно варочного отдела с перевязкой элементов предыдущего ряда;

• кладка 4-го ряда аналогична 2-му;

• 5-й ряд — это формирование прочистного хода и закладка основания под арочные своды;

• 6-й ряд — начинают сужать прочистной канал и монтируют колосниковую решётку;

• 7-й и 8-й ряды — установка дверки топочной камеры, размещение стального листа;

• с 9-го по 11-й ряд — формирования топки, установка плиты;

• с 12-го по 16-й ряд — кладка ниши на варочной поверхностью;

• 17-й и 18-й ряды — сужение сводов ниши;

• с 19-го по 21-й ряд — завершение кладки лежанки;

• 22-й ряд — формирование хайла;

• с 23-го по 33-й — подъём дымохода с установкой задвижек и прочистных люков.

При кладке печки перевязку швов выполняют в каждом ряду, используя кирпичи не полного размера. Для правильной перевязки можно также использовать технологию тычково-ложковую технологию кладки, когда кирпич нижнего ряда укладывают плашмя, а в следующего — тычком наружу.

Керамические изделия могут вытянуть воду из материала швов, поэтому их перед укладкой опускают в воду на несколько секунд. Излишки глинопесчаной смеси, выступающие на внутренних поверхностях отделов прибора нужно с особой тщательностью удалить.

Заложение фундамента

Строительство печей, как и зданий, начинается с устройства фундамента. Определившись с конструкцией, по чертежам выясняют габариты будущей печи и роют яму, чьи размеры должны быть не менее чем на 100 мм больше. Глубина и структура фундаментной плиты зависит от типа грунтов, но обычно землю выкапывают на 250—300 мм. Затем устраивают подушку из щебня толщиной 100 мм и тщательно ее уплотняют. По периметру котлована устанавливается деревянная опалубка.

В современных условиях надежнее всего выполнять фундамент под русскую печь из железобетона. Вначале вяжется каркас из арматуры периодического профиля с ячейкой порядка 150х150 мм. Он устанавливается на место, после чего можно заливать бетон вровень с поверхностью пола. Если бетон изготавливается своими руками, то надо соблюдать такие пропорции:

• цемент М400 – 1 часть;
• песок – 3 части;
• щебень – 7 частей.

Совет. Чтобы получить прочную фундаментную плиту, рекомендуется дно котлована застелить полиэтиленовой пленкой с нахлестом на доски опалубки. Она послужит гидроизоляционным слоем и не даст бетону потерять влагу при наборе прочности.

Обычно бетон набирает максимальную прочность в течении 24 суток, но уже через 3-4 дня можно приступать к кладке, так как прочности бетона уже будет достаточно для восприятия нагрузки от уложенных кирпичей. Для избежание трещин в несущих конструкциях из-за неравномерных деформаций грунта, фундаменты печи и здания луче не связывать между собой. Для выполнения деформационного шва между фундаментами нужно оставить зазор в 20 мм, который можно заполнить просмоленной доской или пенопластом.

Основание — монолитный бетонный фундамент

Под печь лучше сделать отдельный фундамент. Она может устанавливаться и на перекрытие в случае его достаточной несущей способности, которое проверено расчетом.

В помещениях, где круглый год положительная температура, на глубину заложения фундамента влияет прочность грунта, глубина грунтовых вод. При благоприятных условиях минимальное расстояние между низом фундамента и планировочной отметкой у наружной стороны стены должно быть 0,5 м.

Если здание имеет перерывы в отоплении зимой и в пределах 2-х метров под печкой находятся грунты с водой: супеси, пылеватые и мелкие пески, суглинки, глины, глубину фундамента принимают больше расчетной глубины замерзания грунта. Для песков она составляет 1,8 м, для суглинков, глин — 1,6 м в средней полосе России.

1 — песчано-гравийная подушка 150–200 мм; 2 — бетонный фундамент; 3 — гидроизоляция 2 слоя рубероида; 4 — кирпичная кладка печи

Если бетонная смесь готовится самостоятельно, то потребуется на 1 м3 бетона:

1. Цемент М400 — 325 кг.
2. Песок средней крупности — 1300 кг.
3. Щебень или гравий — 1300 кг.
4. Вода — 205 л.

Важно! Ко всем ингредиентам предъявляются требования, соответствующие нормам СНиП и ГОСТ. Для бетонирования потребуется следующий инструмент:. Для бетонирования потребуется следующий инструмент:

Для бетонирования потребуется следующий инструмент:

1. Лопата для укладки смеси.
2. Мастерок для более мелких работ.
3. Трамбовки самодельные или вибратор для уплотнения свежего бетона.
4. Бетономешалка, либо емкость для приготовления бетонной смеси.
5. Гладилка для выравнивания уложенного бетона.

В плотных неосыпающихся грунтах для укладки бетона можно не устанавливать опалубку. Яма роется по размерам фундамента. Он в плане превышает размер печи на 10 см по всему периметру. На грунтовое утрамбованное основание укладывается гравийная (щебеночная), песчано-гравийная либо песчаная утрамбованная подушка толщиной 15–20 см.

В осыпающихся грунтах необходима опалубка. Если печь устанавливается недалеко от стены, под который заложен сплошной ленточный фундамент, то бетонное основание печи должно отстоять от него на 5–10 см. Паз между ними заполняется утрамбованным песком. Лучше оба фундамента закладывать вместе, чтобы не ослабить конструкцию стены.

Для обеспечения прочности всего фундамента печи лучше смесь укладывать за один раз. Процесс укладки бетона проводится слоями с обязательным уплотнением трамбовками или глубинным вибратором.

Распалубку можно делать, если не будет опасности разрушения не набравшего достаточную прочность бетона. При температуре выше +5 °С это возможно спустя 1–2 недели.

С момента укладки свежего бетона ему нужно обеспечить нормальный режим твердения. Его утепляют при температуре ниже +5 °С и поливают, когда жарко и ветрено, минимум 3 раза в сутки.

Бетонирование фундамента заканчивается на отметке ниже отметки чистого пола на 15 см. Далее на поверхность основания печи укладывается 2 слоя гидроизоляции (рубероид).

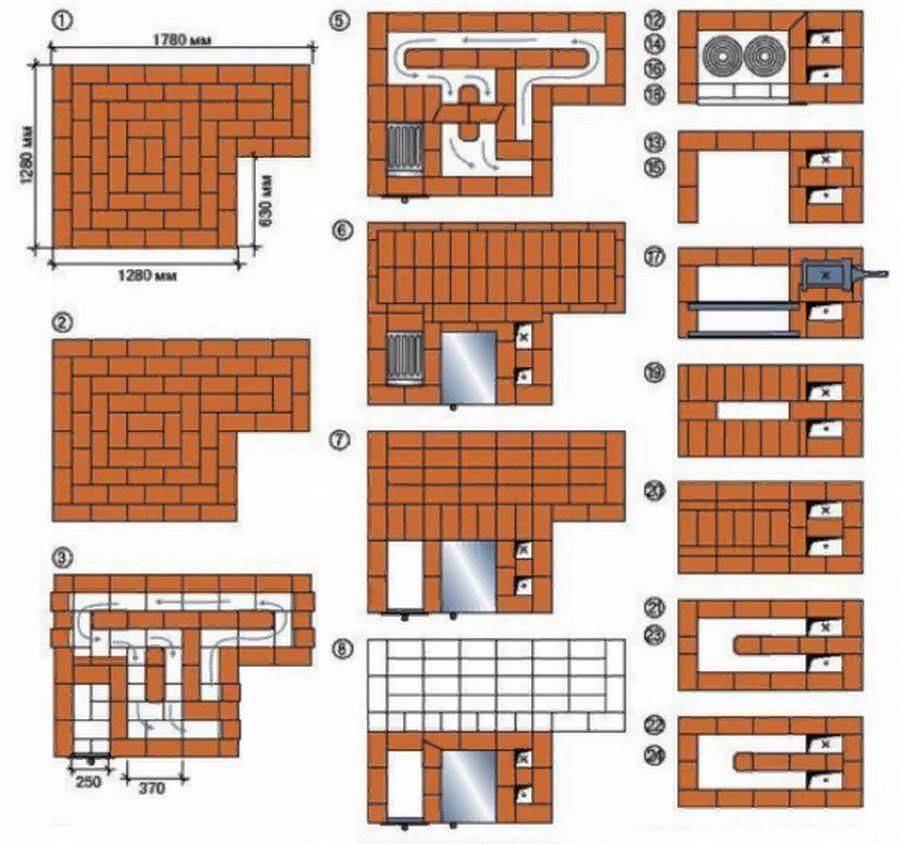

Порядовка печки

Чтобы печка работала правильно, вы должны выкладывать ее соответственно схеме, описанной ниже.

• Первые 2 рада сплошные, поскольку они – фундамент. Выкладывайте их красным кирпичом (КК) горизонтально.
• Ряд три вы уже будете выкладывать основу под вертикальные каналы, камеру для золы с дверцей и отсек нижнего нагрева. Выполняйте кладку КК, огнеупорные изделия используйте для выкладки поддувала.
• Ряд четыре продолжает третий. Шамотным кирпичом (ШК) выложите поддувало, красным – остальные части. Второй и третий канал в 3-м и 4-м ряду нужно соединить. Похожий метод используется для укладки печи с лежанкой.
• Ряд пять делайте слева направо. Вы завершаете зольную камеру и перекрываете поддувальную дверцу. При установке решетки учитывайте то, что под воздействием высоких температур материал начнет расширяться. Между ней и кладкой оставьте небольшой зазор (1,2-1,6 сантиметра) и засыпьте его песком. Для зольника используйте ШК, для всего остального – красный.

Создание пятого ряда

• Ряд шесть: вы уже начинаете создавать ТК и дверку для нее. Устанавливаете духовку. Для разделения ТК и духовки используйте ШК. Все остальное выполняется из КК. Из канала П-образной формы создайте 3 вертикальных.
• При выкладке 7 ряда ШК обустраивается топка.

Седьмой ряд

• 8 ряд: закройте вертикальный канал и продолжайте создавать ТК.
• 9 ряд располагается вверху двери ТК. Кирпичи для этого ряда нужно стесать вверху и внизу, что газ лучше переходил из топки в трубу дымохода.
• Создавать 10 ряд немного сложнее. Кирпичи нужно стесать так же, как и в предыдущем случае. ТК и духовку разделять не нужно. Выкладывание ряда постоянно регулируйте уровнем, на него поместите варочную поверхность. Не забывайте сделать запас (1,2-1,6 см), поскольку железо будет расширяться. Вровень с внешней стенкой печки заложите уголок из металла минимум 4,5*4,5 сантиметров.
• Выкладывая 11 ряд, вы уже начнете формировать варочную камеру (ВК), поэтому по всей длине заложите кирпичом отверстие, возникшее справа. При создании ряда используйте КК. Если поставите съемную дверцу, то ВК может исполнять функцию духовки.
• Для 12 ряда берите КК. В нем объединятся 2 левых канала. 13 имеет такую же порядовку, как и предыдущий, только канал нужно делить на 2 части. 14 и 15 выкладываются по тому же принципу, что и тринадцатый.
• Во время выкладывания 16 ряда нужно перекрыть ВК четырьмя уголками. Схема кладки аналогична предыдущему ряду.
• 17 ряд перекрывает ВК. Чтобы пар выходил, нужно оставить отверстие равное половине кирпича.
• При выполнении 18 заложите страховочный уголок, который укрепит сушильные камеры (СК).
• 19 ряд — создание вытяжки из ВК и формирование двух СК.
• 20 и 21 ряд выполняются по одной схеме.
• При выполнении 22 ряда повторяется схема предыдущих рядов, только меньшую СК нужно покрыть пластинкой из металла.
• 23 ряд создает СК, подготовку места для задвижки на вытяжке ВК.
• 24 ряд объединяет 1 и 2 каналы, а 25 ряд — вытяжку ВК и 3 канал.
• В 26 ряду СК перекройте уголком и по нему выложите перекрытие. Сверху накройте сеткой с арматур.
• Выполняя 27 ряд, перекройте верх печки, не трогая только 3-й вертикальный канал. Периметр кладки увеличьте на четыре сантиметра. На 28 ряду формируйте бортик и опять увеличьте периметр на четыре сантиметра.
• 29 ряд возвращает кладку к изначальному размеру.
• Выкладывая 30 ряд, формируйте трубу, а в печи сделайте отверстие для задвижки. После вам нужно сделать трубу нужного размера. Кладка вертикальная по отвесу.
• Завершающий этап – выкладка последних рядов.

Порядовка плиты

Схема печи Теплушка

Основной топливник русской печи конструкции Подгородникова находится в одном из углов печи, оттуда дымовые газы (ДГ) направляются под свод, который нагревают. Далее, через отверстия по краям пода ДГ уходят в нижнюю, отопительную камеру. Дымовая труба печи начинается с самого низа камеры – в результате нижний пояс печи хорошо нагревается, а суммарная эффективность печи улучшается. Печь можно топить и как обычную русскую печь, сжигая дрова на поду в горниле. Это полезно в если нет необходимости в отоплении помещения, а требуется приготовить пищу или испечь хлеб.

Устройство обычной русской печи описано в другой статье.

Порядовка устройства

Кладка слоев по рядам:

1. Укладка перекаленного кирпича без стяжек на материал, который защитит конструкцию от проникновения воды.

2. Цельные кирпичи по бокам будущего пода необходимо ставить ребром.

3. Рекомендована установка дверцы поддувала.

4. Обычная кладка кирпичей

Важно не забыть сохранить промежуток для прочистного канала

5. Продолжение прочистного канала. Сооружение основы для арок.

6. Сужение прочистного канал и установка колосника.

7—8. Размещение листа из стали. Закрепление проволоки для плотной установки топочной дверцы.

9. Создание песчаной подсыпки. Кирпичи пода устанавливают в полный ряд на ребро.

10—11. Установка сверху варочной поверхности. На краю пода нужно выложить кирпичи, поделенные пополам.

12, 13, 14. Выкладываются ряды аналогично предшествующим.

Фото 4. Вариант порядовки русской печи из кирпича с подтопком и варочной панелью. Постройка включает 27 этапов.

15. Поднятие арки.

16—18. Прокладка вязальной металлической проволоки. Сужение свода.

19—21. Итоговый этап постройки лежанки.

22. Подъем хайла.

23—31. Формирование трубного канала. Установка поддувала и задвижки.

Сложности при работе своими руками

Ряд сложностей, с которыми вы можете столкнуться при строительстве:

1. Недостаточные знания печного ремесла.
2. Задержки в возведении прибора из-за недостатка времени или опыта.

Чтобы облегчить процесс строительства нужно:

• Класть кирпичи только по одному. Если вы новичок, лучше каждый новый ряд выкладывать на сухую, ровную поверхность.
• Перед укладкой тщательно очищайте кирпич волосяной щеткой от крошки и пыли.
• Керамический кирпич на несколько секунд окунайте в чистую воду, после чего отряхивайте его. Правило не относится к шамотному кирпичу.
• Если же кирпич с первого раза лег неправильно, его нужно снять, счистить раствор и положить обратно.
• Не забывайте, что снятый раствор не годен для работы.

Кладка русской печи своими руками

Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.

Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве.

Вам понадобятся следующие элементы:

1. Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
2. Колосниковая решетка;
3. Металлические задвижки;
4. Вьюшка;
5. Заслонка горнила;
6. Водогрейная коробка;
7. Плита;
8. Стальные полосы.

Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в  магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.

Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:

• Если для кладки используется полнотелый кирпич марки М150, то применяют глинопесчаный раствор. Его же применяют для облицовки печи специальной керамической плиткой;
• Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
• При применении шамотного кирпича используют растворы из огнеупорной глины;
• В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;

Глина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор.

Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами. Но если шарик рассыпался, то раствор плохой

Но если шарик рассыпался, то раствор плохой.

Приготовление глиняного раствора

Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.

Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.

Строительство русской печи с лежанкой своими руками

Рассмотрим возведение печи для отопления комнаты площадью 45-50 м2. Размер постройки — 127х166 см при высоте лежанки 147 см.

Пошаговая инструкция для русской печи с лежанкой своими руками предусматривает расход (в шт.):

• кирпича красного – 1800;
• кирпича шамотного огнеупорного – 50.

Другие материалы (листовая сталь, сырье для раствора, арматурная сетка) — по необходимости. Приблизительный расход песка – около 300 кг, очищенной глины – 250 кг.

Схема кладки

Общее устройство каждого ряда можно видеть на схеме:

Схема кладки

Внимательно следуйте инструкции, иначе не удастся выполнить скрытые внутренние каналы для горячего воздуха.

Пошаговая инструкция

Пример выкладки по рядам (в скобках – номер ряда):

• (1) Кладут непосредственно на гидроизоляцию фундамента.
• (5) Основание для арки свода.
• (6) Монтаж колосников, канал прочистки сужают.
• (7-8) Укладывают стальной лист на верх пода.
• (10-11) То же, но с монтажом варочной плиты.
• (12-16) То же, на 15-м ряду поднимают арку.
• (17-18) Между ними прокладывают вязальную проволоку. Идет сужение свода.
• (19-21) Заканчивают устройство лежанки.
• (22) Отсюда начинают подъем дымохода.

Как видно из схемы, в этой работе нет ничего, требующего особых знаний и хитрого инструмента.

Сколько стоит построить русскую печь с лежанкой из кирпича

Для возведения русской печи с лежаком своими руками достаточно знать цену использованных материалов:

• Потребность в кирпиче на такой очаг, отапливающий площадь от 30 до 50 м2, – 1800 шт. При средней цене за единицу в пределах 22-25 рублей стоимость материала для кладки – 45 тыс. руб.
• Шамотный кирпич для топки (50 шт.) – 3 тыс. руб.
• Комплект металлических деталей – 25 тыс. руб.

Итого расходы на закупку — 73 тыс. руб.

Если заказать работу у мастера-печника, расценки 2020 года на кладку – примерно 110 рублей за 1 шт. кирпича. Заплатить специалисту нужно будет еще 198 тыс. руб.

Варианты обогрева дома

Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.

Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.
