Схема как правильно сложить кирпичную печку

Разметка и обустройство фундамента для кирпичной печи

• Если печь делают в доме на столбчатом или ленточном фундаменте, то пол нужно вскрывать, если он из дерева, и делать основу по грунту.
• При выборе компактной модели для дома на монолитном основании, отопление делают именно на нем, только сделав слой гидроизоляции
• Фундамент печи и дома не должен быть общим. Мало того, они и не должны быть связаны. Усадка оснований печи и самого дома разные, и может получиться, что при связанном фундаменте одна постройка будет тянуть за собой другую.
• Фундамент должен быть ниже уровня чистого пола на 140 мм.

Вначале идет разметка места, где будет устанавливаться основа под печь — фундамент. При этом нужно учитывать, что дымоходная труба при проходе через чердачное перекрытие должна проходить на расстоянии не менее, чем 120-150 мм от деревянных балок.
На деревянных полах намечают контуры фундамента, выпиливая часть досок.Чтобы точно определить место, где будут выпилены доски полов под устройство фундамента, применяется отвес, который закрепляется на потолке, на нужном расстоянии от балки перекрытия. После того, как отвес остановится, на полу делается отметка, одного из углов печи. Так же, точками, отмечаются остальные угловые ее части, а затем полученный план выверяется строительным уровнем и уголком. Далее, следует вычертить на полу форму будущего фундамента (как уже говорилось, он должен быть шире печного основания). По полученной разметке будет производиться выпиливание досок пола – так, чтобы дойти до грунта.
В грунте подпольев роют яму нужных габаритов, глубина должна быть не менее 50 сантиметров от поверхности земли.
Фундамент может быть обустроен из бутового камня или кирпича. Если основа будет обустраиваться из бутового камня, то установка опалубки в котловане не требуется. Достаточно укладывать очищенный от грязи камень слоями, каждый из которых заливается бетонным раствором (каждый слой где-то на 1/4-1/3 пространства ямы)

Очень важно проследить за тем, чтобы между камнями кладки не оставалось незалитых пустот.Некоторые советуют по периметру ямы выложить листы рубероида, который одновременно будет и опалубкой, и гидроизоляцией.
Кладка над грунтом продолжается в опалубке, выполненной в виде ящика, доски которого должны быть плотно подогнаны друг к другу. Чтобы раствор просыхал равномерно, а жидкость не впитывалась в древесину опалубки, ее изнутри рекомендуется закрыть плотным полиэтиленом, который закрепляется скобами на досках.
Поверхность бутово-цементного основания выравнивается для следующего этапа работ.
Поверхность бутово-цементного основания выравнивается для следующего этапа работ.
На ровной и высохшей поверхности монтируются два ряда кирпичной кладки, а после того, как раствор просохнет, на него настилается в два слоя рубероид, выполняющий роль гидроизоляции.

Вполне возможен и вариант со сплошной заливкой фундаментной плиты в опалубке, с установкой стальной армирующей конструкции. Правда, расход бетонного раствора в таком случае будет намного выше. Тогда порядок создания фундамента будет такой:

1. Размечают и делают фундамент, как описано выше
2. Почву тщательно утрамбовывают, насыпают песок, смачивают водой и снова уплотняют до 10 см.
3. По периметру ямы кладут листы рубероида, который одновременно и опалубка, и гидроизоляция, и заливают бетоном. Как только раствор застынет, опалубку вынимают.
4. Песчано-щебневую смесь уплотняют, кладут арматуру из проволоки или сетки. Все стыки перевязывают между собой.
5. В котлован заливают раствор, на треть пространства.
6. Затем льют второй и третий слои. Второй слой делается почти до самого верха, оставляя 50 мм, необходимых для выравнивания слоя.
7. Заливают верхний слой и выравнивают правилом.
8. Основание оставляют на три недели, покрывая полиэтиленом и обильно смачивая водой все это время. Такой способ сделает бетон прочным и долговечным.
9. Как только опалубка будет снята, стелят несколько слоев рубероида как барьер кирпичной кладки печи от влаги из грунта или холода, создаваемого подпольем.

Подготовка к кладке

Б/у кирпич перед кладкой замачивают в воде на 12 часов

Основные материалы, используемые при сооружении печки из кирпича своими руками – обычный красный кирпич и его шамотный огнеупорный аналог. Первый применяется только для сооружения внешней оболочки конструкции, из второго делают стенки и дно топки. Купленный кирпич тщательно перебирается – отбираются только целые образцы без сколов и трещин. Когда используется б/у материал, каждый образец тщательно очищается от сажи и раствора, а затем замачивается в воде на половину суток. Шамотные заготовки перед использованием достаточно ополоснуть чистой водой, что позволит удалить с них скопившуюся пыль.

Подготовка кирпичных заготовок

К подготовительным операциям относятся также работы по изготовлению неполных кирпичных заготовок, получаемых путем раскалывания цельных образцов. При кладке печи потребуются:

• половинки;
• трехчетвертные заготовки;
• четвертинки и другие мелкие фрагменты.

Для облегчения подготовки кирпича по размеру на рукоятке кирки делаются отметки.

Приготовление раствора

Как определить консистенцию раствора

Прочность и сроки службы кирпичных печей зависят от состояния и кондиции кладочного раствора, гарантирующего получение качественного шва. Его толщина не должна превышать 8 мм, т. к в противном случае на стыках появляются трещины и снижается эффективность обогрева. Раствор готовится только из качественной глины и тщательно просеянного песка. Он доводится до однородной массы, не имеющей в своем составе комков и посторонних примесей.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича.  Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

• Цемента;
• Извести;
• Глины;
• Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

От дымового канала до деревянных конструкций должно быть больше 37 см.Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

глина,песок,арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

молоток-кирочка специально для печи,мастерок,линейка-правило,кисть мочальная,рулетка,отвес,уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Основные функции печи

Модель для небольшого дома на 2 — 3 комнаты отличается простым устройством и собирается без особых усилий.

• Популярна для благоустройства жилой площади в сёлах расположенных далеко от газопроводов.
• Но не редко эксплуатируется в качестве камина на основе деревенского стиля.
• Состоит из топочной камеры, зольника и дымохода. Максимальная эффективность гарантируется для обогрева 20 квадратных метров.
• Для крупных домов, может, модифицироваться обкладкой листовым металлом с наружной стороны.
• Но, чтобы не портить интерьер допускается декорирование плиткой, штукатуркой либо камнем.

Нужен ли фундамент для печи?

Кирпич – достаточно тяжелый материал. Вес сложенной печи может достигать 8-10 т, поэтому и фундамент для печи нужен основательный. В противном случае из-за подвижек в грунте и его расширения во время промерзания в ней могут образоваться трещины или она может полностью обрушиться. Иногда для более равномерной усадки при наличии в доме нескольких печей или каминов отдельные основания делают не только для них, но и для коренной (расположенной на отдельном участке) дымовой трубы.

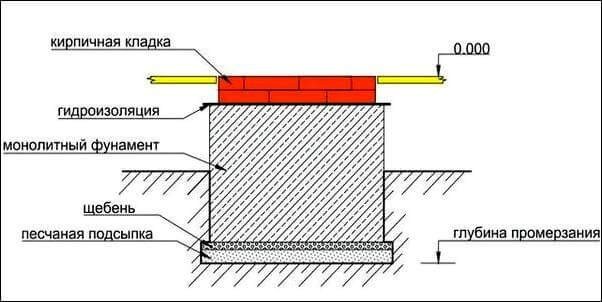

Фундамент для печи

Так как просадка грунта под печью и домом будет разной, фундамент для такой конструкции должно возводиться отдельно от основания самого строения. Между основным и печным фундаментами обязательно делается зазор от 50 мм, который заполняется песком.

Если печь возводится в уже построенном здании, допускается установка конструкции весом до 1200 кг (300-350 кирпичей) на панель перекрытия. На деревянном полу допустимо возведение конструкций до 700 кг.

Лучшим основанием для массивной отопительной печи является бетон. Для цемента М400 соотношение цемента, песка и щебня будет равно 1:3:5. При использовании марки М250 пропорции меняются: 1:2:4. Глубина заложения бетонной подушки зависит от веса печи, плотности грунта и глубины промерзания почвы. В каждом регионе России она будет разной (см. фото).

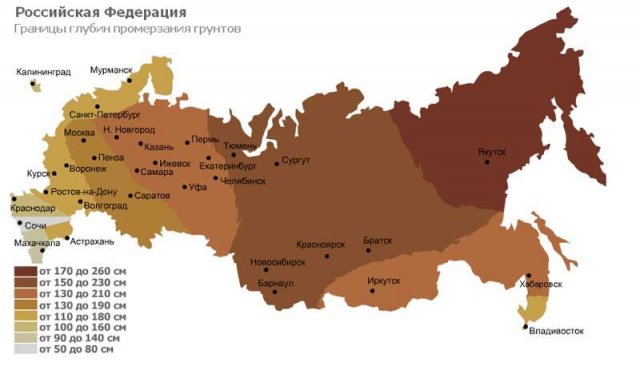

Глубина промерзания почвы

1. Фундамент должен выступать от краев печи в каждую сторону на кирпич (10-15 см). У топки это расстояние может быть чуть большим – до 30 см.

2. Дно подготовленного для фундамента котлована трамбуется. Затем на него укладывается слой гидроизоляции.

3. Перед закладкой раствора в котлован засыпается 10-сантиметровая подушка из щебеня и 15 см бутового камня. Все свободное пространство между камнями также заполняется щебнем и заливается раствором.

4. Далее в котлован устанавливается опалубка для заливки раствора. Для увеличения прочности бетонное основание дополнительно укрепляют арматурой.

5. Чтобы раствор в процессе высыхания не растрескивался, он заливается в котлован слоями, при этом каждый слой должен выстоять не менее суток.

6. После удаления опалубки образовавшиеся зазоры заполняются песком, проливаются водой и тщательно трамбуются.

Закладка фундамента для печи на стадии возведения здания

Примеры конструкций

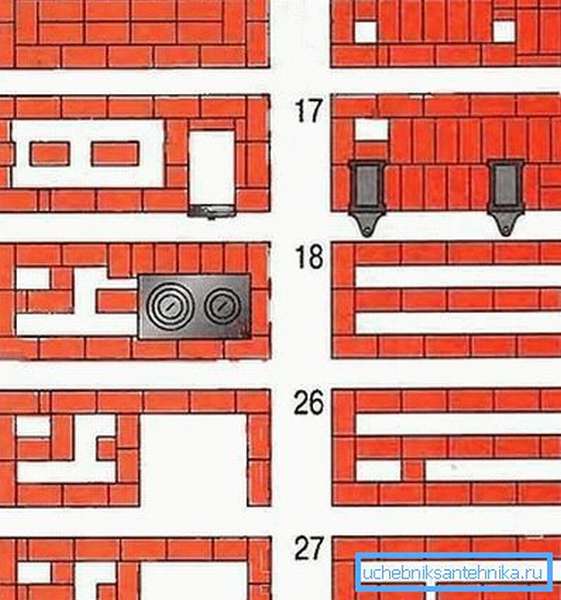

На рис.ниже дана порядовка простой грубки для сезонной дачи или временно обитаемого дома. Особенность – минимальное использование шамотного кирпича (выделен фактурным заполнением), без чего в грубе, вообще говоря, обойтись трудно, и ниша над варочной поверхностью. В холодное время она ускоряет готовку, а, если снаружи уже достаточно тепло, не позволяет печке перегревать комнату за время приготовления пищи.

Порядовка простой дачной печи-грубы

На след. рис. – порядовка одноконфорочной грубы тоже компактной и легкой, но посложнее, с комбинированной системой каналов. Это вариант более для охотничьего домика или дачи, на которой зимой проводят выходные.

Порядовка отопительно-варочной печи-грубы для регулярного пользования

Далее на рис. – порядовка домовой отопительно-варочной грубы с переключением на зимний и летний ход (двухходовой). Печка эта довольно сложна, но достаточно экономична и на зимнем, и на летнем ходу. Вариант для постоянно обитаемой дачи или однокомнатного дома.

Порядовка домовой отопительно-варочной печи-грубы с зимним и летним ходом

На след. рис. – порядовка и чертежи отопительной грубы – каминопечи (топочная дверца может быть стеклянной) для дома из 2-3 комнат. В 2-комнатном эта груба ставится в простенке, а в 3-комнатном – фасадом в гостиную и тылом в 2 смежные с ней комнаты; перегородка между ними приходится на тыльную сторону (задник) печи. Согласитесь, 650 кирпичей на отопительную печь для 3-комнатного дома, это немного.

Порядовка отопительной печи-грубы для 2-3 комнатного дома

Теперь – на рис. ниже схема и порядовка грубы с лежанкой: варочная часть в кухне/прихожей с санузлом; лежаночная – в жилой комнате. Это уже весьма сложная конструкция для опытного печника. Для топки в теплое время лежанку накрывают периной и т.п., чтобы комната не перегревалась, но тогда окна в кухне/прихожей придется держать нараспашку, т.к. переключения на летний ход не предусмотрено.

Схема и порядовка отопительно-варочной печи-грубы с лежанкой

И, наконец – груба, так сказать, высшего пилотажа, см. рис. ниже: для дома с отапливаемой мансардой, где располагается дополнительный щиток с шахматными каналами (на врезке внизу справа). Эта печь тоже может быть печью-камином, если дверцу топки взять стеклянную. Она 2-ходовая; ЗЛХ на чертежах – задвижка летнего хода.

Порядовки 2-этажной отопительной печи-грубы для дома с отапливаемой мансардой

О дымоходах

Дымоход для грубы должен удовлетворять всем правилам пожарной безопасности. Здесь нужно только заметить, что лучший дымоход для грубы – сэндвичевый, т.к. он также не требует дополнительных капитальных строительных работ.

Кирпич, каким вы его еще не знали

Как выложить печь из кирпича своими руками — название сторон кирпича неплохо бы и знать

Каждая сторона кирпича и его неполные части имеют свое название. Знать их тоже нужно, чтобы лучше ориентироваться в порядовке.

• Самая маленькая сторона называется тычком – происхождение термина предельно понятно.
• Узкая боковая сторона называется ложок.
• Самая большая – постель.
• Ребро кирпича многие мастера называют усенком.

Части кирпича:

• Полный кирпич;
• Девятка или трехчетверка;
• Половина;
• Четверка – имеется в виду четверть.

Как правильно сложить печь из кирпича — огнеупорный кирпич лучше резать электроинструментом

На части кирпич можно колоть или резать. В первом случае строители используют обычную кирку, а во втором – электроинструмент с алмазными кругами.

Устройство кирпичного теплогенератора своими руками –подготовительные работы

Самостоятельное сооружение кирпичной печи должно проводиться с использованием чертежей и порядовок.

На схемах печей для изображения печных приборов и материалов используются условные обозначения. Например, простой кирпич показан штриховкой, огнеупорный – клеткой.

Важным этапом является определение точного места расположения печи в помещении. Для этого осуществляют ряд мероприятий:

• На месте, на котором запланировано устройство кирпичного теплогенератора, насухо выкладывают первый ряд кирпичей.
• На него укладывают нижний ряд кирпичей дымовой трубы. Отвес опускают на углы трубы и определяют расстояние между трубой и стропилами и балками перекрытия. Оно должно быть не менее 120 мм для изготовления противопожарной разделки на трубе.
• Следующий шаг – измерение расстояний между диагоналями. Равенство диагоналей означает то, что углы печи получились прямыми. Допустимая погрешность – не более 5 мм.

Важным моментом в подготовке к сооружению печи из кирпича своими руками является устройство надёжного основания для неё.

Правила изготовления основания для кирпичных теплогенераторов:

• Без отдельного фундамента устанавливают печи, масса которых не более 0,75 т. Это могут быть маленькие установки, для изготовления которых требуется не более 200 кирпичей. Основанием такой конструкции может служить асбестовый лист, уложенный на глиняном растворе. Сверху его накрывают кровельным железом.
• Однако большинство кирпичных печей требуют изготовления фундамента, отдельного от фундамента дома. Для коренных труб также изготавливается отдельный фундамент – его глубина колеблется в пределах 0,5-1,0 м и зависит от плотности грунта.

Выполнение кладки (порядовка)

Качество кладки напрямую влияет на работу печки и ее долговечность. Перед началом кладки необходимо проверить вертикаль и горизонталь каждого ряда. Каждый ряд кладки должен быть ровным и гладким, без выбоин и выпуклостей.

• Первый ряд. Разметите нижний ряд кирпичей мелом по полу с учетом размеров печи. Начните с установки угловых кирпичей и проложите ряды до середины печки. Убедитесь, что каждый кирпич находится в одной плоскости и на одном уровне.
• Дальнейшие ряды. Выставляйте каждый кирпич на ровный слой раствора, следите за его положением и убедитесь, что он гладко прилегает к уже уложенным кирпичам. Пропиливайте кирпичи под нужный угол и размер, при необходимости.
• Перекрытие. Перед укладкой последнего ряда кирпичей необходимо установить жаростойкую металлическую арматуру и зашить ее в ряд кирпичей. Убедитесь, что арматура имеет достаточную жесткость и укреплена надежно.

Правильно выполненная кладка обеспечит хорошую работу печки и ее долговечность.

Особенности создания компактной печи

Чтобы получить в своём доме качественный обогрев комнат, достаточно своими руками возвести компактную кирпичную печь в соответствии с проектом. При этом в такой конструкции можно разместить все необходимые дополнения: чугунную варочную плиту, сушильный короб и даже ёмкость для подогрева воды.

Такая конструкция возводится со стенками, которые эффективно обогревают отапливаемое помещение. Система обогрева будет носить низовой характер, который исходя из практики, считается наиболее эффективным для отопления небольших домов до 50 метров квадратных. При увеличении параметров жилого помещения пропорционально увеличиваются и габариты кирпичной печи.

Прежде чем переходить к возведению печи для дома из кирпича нужно подготовить соответствующий проект. Благо самому рисовать ничего не придётся, так как информацию можно найти в печатных изданиях или в электронном виде. Правильность сооружения печной конструкции будет влиять на эффективность оборудования, а также на его эксплуатационный ресурс.

Секреты кирпичной кладки

Печь лучше выкладывать из огнеупорного шамотного кирпича. Для экономии средств можно выложить им лишь топку, для остальных же частей печи использовать обычный силикатный. Однако комбинировать их в одной связке, равно как и кирпич от разных производителей, не рекомендуется: при температурных перепадах степень их расширения будет разной, поэтому такую печь может «повести». Непрочный пустотелый кирпич для кладки не используется.

Виды, размеры и вес кирпича

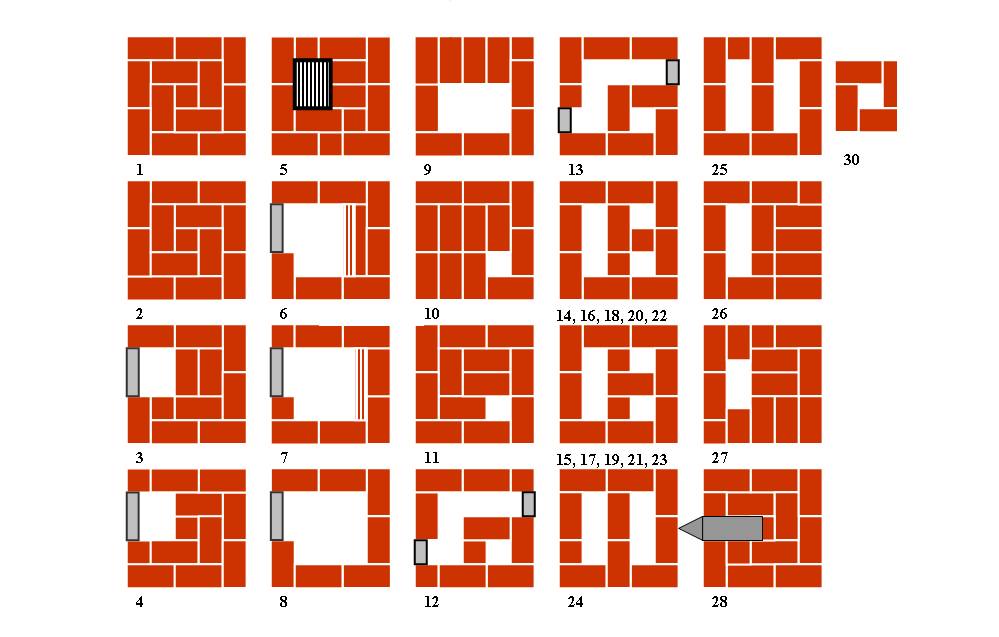

1. Для устройства печей используют порядовки: подробные схемы, в которых обозначен процесс кладки каждого ряда. Расположение в печи шамотного огнеупорного кирпича в таких схемах указывается штриховкой или выделяется цветом. Изменять порядовку без необходимости настоятельно не рекомендуется: отклонения в схеме могут привести к сужению каналов дымовых ходов.

Выкладка шамотного для топки и дымоходов и силикатного кирпичей

2. Перед укладкой кирпичей на основании размещается 2 слоя гидроизоляции: толь или рубероид, пропитанные мастикой. Для предохранения раствора от обезвоживания кирпич предварительно пару минут вымачивается в воде.

3. Первый его ряд выкладывается насухо без раствора. Далее выкладка ведется с перекрытием стыков предыдущего ряда. Каждый шов должен быть полностью заполнен раствором, без пустот и раковин.

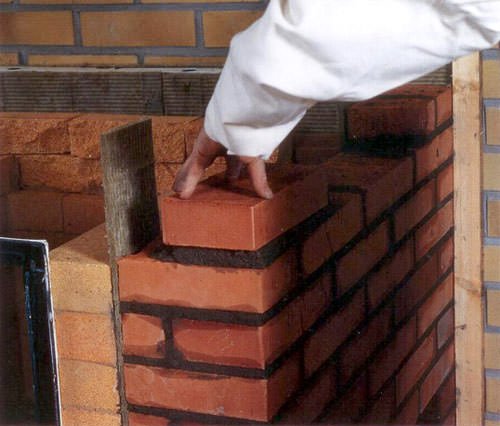

4. Укладка ряда производится с углов (см. фото). После этого между двумя угловыми кирпичами производится докладка всего ряда.

Укладка ряда

5. Каждый ряд проверяется строительным уровнем на соответствие горизонтали и вертикали.

6. Во избежание ошибок ряд вначале выкладывается без раствора. Затем порядковый номер каждого из кирпичей подписывается мелом, их убирают и начинают чистовую кладку. Раствором промазываются не только горизонтальные, но и все вертикальные швы слоем 3-5 мм.

7. Варочная плита и колосник закладывается с зазором 5 мм для компенсации температурного расширения.

8. Дверцы топки и поддувала изолируются асбестом и дополнительно крепятся на проволоку, которая закладывается в швы кладки. Для ее крепления в чугунной рамке обязательно предусматриваются специальные отверстия.

Крепление дверок печи

9. Стенки дымохода должны быть идеально гладкими и ровными. В стыках и сколах кирпичей будут скапливаться комки сажи, поэтому для обустройства дымовых ходов используются только идеально ровные кирпичи без дефектов. Остатки раствора в таких местах должны тут же протираться тряпкой или ветошью.

10. При возведении трубы наиболее сложным является участок, проходящий через чердачное перекрытие. Стенки в этом месте увеличиваются так, чтобы их ширина превышала 38 см, при этом сечение дымохода оставалось неизменным.

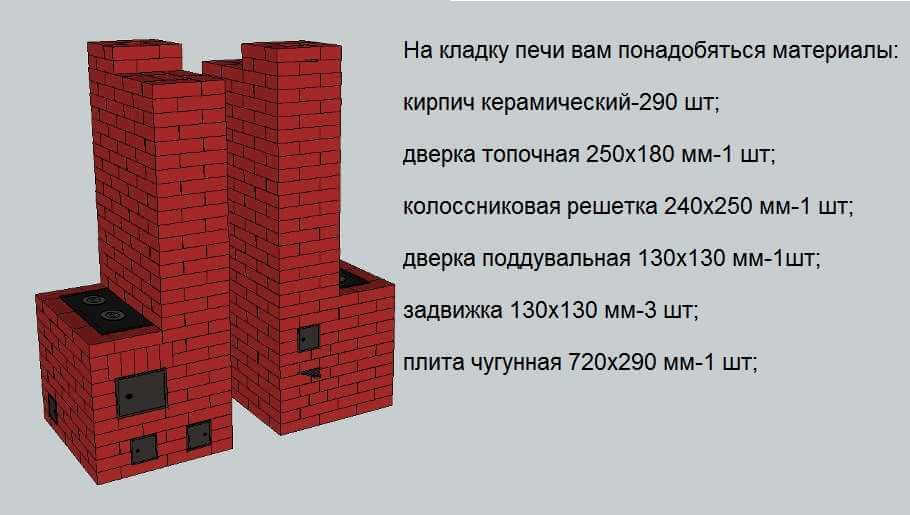

На расположенных ниже схемах предоставлена порядовка небольшой печи-шведки на 570 кирпичей с варочной панелью. Для устройства такой печи также понадобятся:

• чугунная плита с двумя конфорками;

• дверки из чугуна для топки и устройства поддувала;

• 3 прочистные дверцы для удаления сажи;

• 2 задвижки;

• металлическая духовка;

• уголок,

• стальная полоса для устройства перекрытия над варочным углублением.

Видео: Кладка кирпичной печи своими руками

Пошаговая кладка печи из кирпича в доме

После того как будет подготовлено надёжное основание можно приступать к кладке кирпичной печи для обогрева частного дома.

1. Кладка первых двух рядов кирпичей происходит сплошным слоем. При этом для экономии материала по периметру укладываются цельные красные кирпичи, а в центр – закладывается бой. Хотя, если цельного кирпича достаточное количество, то от боя лучше отказаться.
2. На уровне 3-5 ряда, формируют зольниковую камеру, дверца которой монтируется ещё на втором шаре кирпича. На высоте 5 кирпича формируется перекрытие, на котором в дальнейшем размещается сушильный короб.
3. С 6 шара кирпичей начинают наращивание печи внутрь. На уровне 7 ряда монтируются отдельные колосники или цельная решётка, сразу после которых крепится топочная дверца.
4. С 8 по 10 ряды формируется топочная камера. При возведении топки, также начинается, перекрытие сушильного короба. На 11 ряду он полностью перекрывается. Для этого укладываются полосы из стали, которые накрываются глиняным раствором. На этом же этапе начинается формирование дымоходной трубы.
5. На 12-й ряд будет укладываться чугунная плита и поэтому его кладка должна контролироваться водяным уровнем. Укладка варочной поверхности выполняется непосредственно на кладку, а рядом с плитой монтируется ёмкость для нагрева воды.
6. На уровне 14 шара кладки монтируется дымоходная труба.

Если отопительное устройство предназначено для обогрева больших помещений, то его габариты удваиваются или утраиваются. При этом пропорционально увеличивается зольниковая и топочная камера, а также водогрейный и сушильный короб. Стоит заметить, что технология кладки остаётся неизменной.

Если удастся возвести печное устройство в соответствии с рассмотренным проектом, то в итоге получится многофункциональное оборудование. Такая система сможет обогревать помещение, подогревать воду и готовить кулинарные шедевры с ароматом дыма. Для удобства использования устройства в летний период его снабжают дополнительным дымоходом.

Подбор места

Пример расположения печи в доме

Печь допускается размещать в любом подходящем месте, но наиболее удобный вариант – встраивание в стенку между двумя смежными помещениями. Благодаря такому размещению в строениях небольшой площади удается обойтись одним агрегатом, рассчитанным на соответствующую теплоотдачу. Нежелательно устанавливать печь вплотную к внешней стене, поскольку так она быстрее выстывает. Выбранное для закладки печи место тщательно промеряется с учетом следующих моментов:

• состояние потолочного перекрытия, позволяющее без труда вывести дымоход наружу;
• возможность подготовки фундамента, который нужно сделать больше ее основания на 100-110 мм;
• отсутствие поблизости конструкций из горючих и легко воспламеняющихся материалов.
