Особенности устройства
Подобный отопительный агрегат имеет довольно простую конструкцию. Если вы владеете минимальным опытом работы со сварочным аппаратом, то сделать «Бубафоню» из газового баллона своими руками не составит труда. Такой агрегат отличается простотой выполнения, дешевизной применяемых материалов и высокой эффективностью.
Если система отопления будет использоваться часто, рекомендуется взять изделия из толстостенного металла, такие как газовые баллоны и трубы. Эти элементы печи прослужат верой и правдой много лет.
Рекомендуем обратить внимание на следующие моменты:
Важно сделать дымоход печи разборным. Это связано с особенностями функционирования «Бубафони»
Если для обогрева используется влажное топливо, канал нужно будет чистить довольно часто.
Необходимо помнить о правилах пожарной безопасности при топке печи. Важно учитывать тот факт, что «Бубафоня» из газового баллона сильно нагревается.
В начале процесса эксплуатации устройства длительного горения необходимо использовать топливо в нескольких степенях влажности. Так удастся определить оптимальный вариант горючего.
Печь Бубафоня чертежи с размерами. Печь Бубафоня длительного горения: чертежи, схема, фото

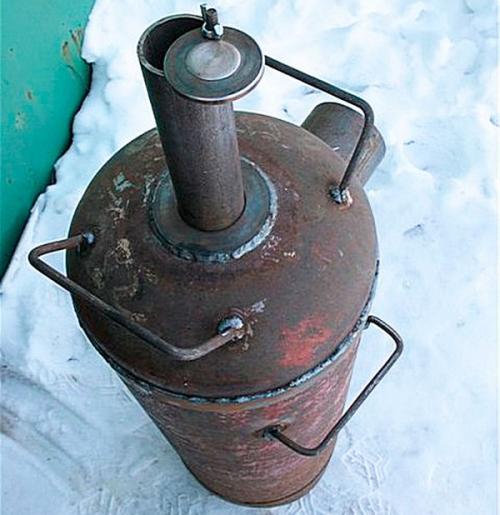

Самодельная печь длительного горения Бубафоня из газового баллона своими руками: чертежи, размеры, схема, фото,
Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.
Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.
Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.
Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.
Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.
Схема и принцип работы
Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.
Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.
Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.
Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

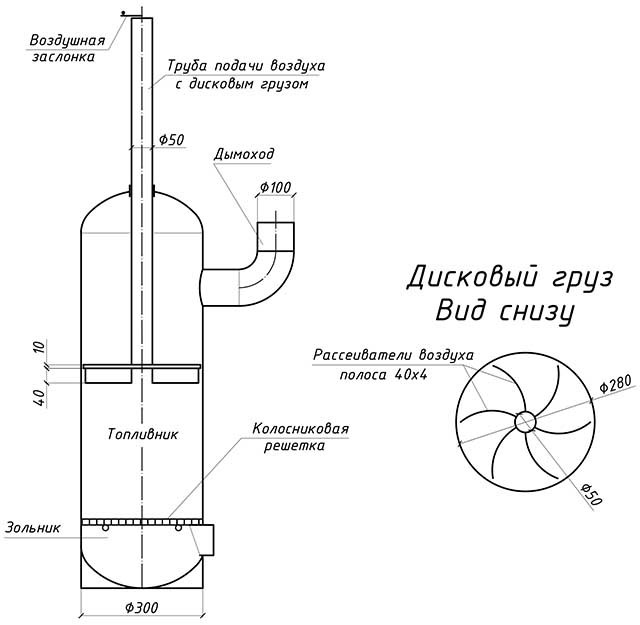

Чертежи и размеры
Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.
На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.
Бубафоня своими руками
Конструкция печь предельно проста, Бубафоня состоит из таких частей:
- Корпус.
- Крышка корпуса.
- Поршень с трубой.
- Дымоход.
Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.
Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.
Корпус печки
Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

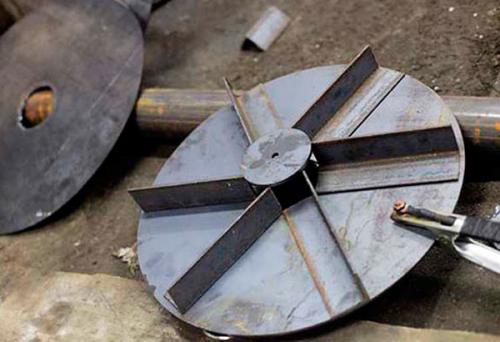

Поршень печи
Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.
Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру
Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.
Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.
На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.
Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.
Дымоход печи
Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.
Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

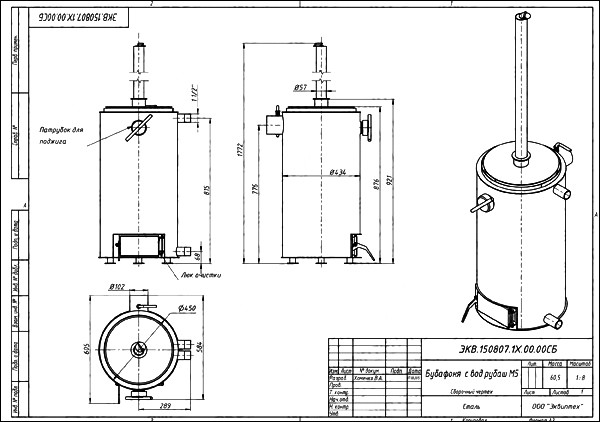

Печь с водяной рубашкой
Чтобы получить больше тепла от печи можно установить на дымоход водяную рубашку и подключить её к системе труб и батарей отопления. Циркуляцию воды в системе отопления обеспечит циркуляционный насос.
Для отопления
Отопительные печи отличаются от кухонных тем, что имеют всего одну камеру. К примеру, в Европейских странах только такой печью можно отапливать помещения в жилых домах. Система полностью безопасна и экологически безопасна, а также топливо в ней сгорает полностью.
Из металла
Материал изготовления — чугун или сплав из стали. К плюсам такой конструкции относится то, что её легко установить и обслуживать. Однако есть и минусы — во время работы очень сильно нагревается, трогать её запрещается. Если правильно эксплуатировать, то она способна прослужить не менее тридцати лет.
Из кирпича
Кирпичные печи идеально накапливают тепло, а также длительно его отдают. Если интерьер обустроен в классическом стиле, то кирпичная печь станет его украшением и будет выглядеть максимально эффектно. Срок эксплуатации в несколько раз больше, чем у металлических аналогов, но в то же время их цена очень высока. Недостатком можно считать то, что установку нельзя произвести самостоятельно, нужно обязательно прибегать к помощи специалистов.
Печка из газового баллона – простая и эффективная
Сейчас нестандартные отопительные приспособления, сделанные своими руками, применяются многими домашними умельцами. Одним из самых интересных, простых в изготовлении, надежных и дешевых в эксплуатации является самодельный агрегат, использующий в качестве топлива отработанное масло. Его можно буквально за пару часов соорудить из газового баллона. Такой котел имеет простую конструкцию и принцип работы.
Печка на отработке, сооруженная из газового баллона располагает двумя отсеками. В них происходит сжигание топлива. Причем такой процесс выполняется дважды. Сначала наблюдается прямое сгорание отработанного масла (в первом отсеке). Это приводит к появлению паров горючей смеси. Они отправляются во второе отделение самодельного котла. Там происходит их соединение с воздухом, в результате чего появляется горючий высококонцентрированный состав. При его сжигании образуется огромное количество тепла, которое способно обогреть достаточно большую площадь помещения.
Печка на отработке из газового баллона проста и недорога в эксплуатации
Агрегаты из газового баллона обладают множеством достоинств. Стоимость их сборки и эксплуатации минимальная. Вы можете использовать любой старый газовый баллон, который валяется где-нибудь в гараже не один десяток лет. А отработку несложно приобрести в ближайшем автосервисе. Стоит она копейки. Здесь главное не применять чересчур загрязненное масло, так как в этом случае показатель полезного действия печки снизится, а сложность ее обслуживания (чистки) увеличится.
Другие преимущества котлов на отработке:
- Безотказная конструкция. В готовом агрегате, по сути, нечему ломаться.
- Полная автономность. Не нужно подключать печь к электрической сети либо иным источникам энергии.
- Малый расход горючего. Агрегат, сделанный из баллона на 50 л, потребляет за час не более 2 л отработанного масла.
- Отсутствие копоти и гари, неприятного запаха при эксплуатации устройства.
- Универсальность. Интересующие нас печи подходят для любых нежилых объектов, будь то автогараж, хозяйственное либо производственное помещение, частный парник либо теплица.
Немаловажно и то, что печь из баллона прекращает свою работу сразу же после сгорания топлива (прекращения его подачи в отсек для сжигания)
Разнообразие конструкций: какую выбрать
В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:
- отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
- буржуйки для обогрева складских, подсобных и других нежилых помещений;
- приборы для приготовления пищи;
- малогабаритные обогревающие и отопительно-варочные печи переносного типа.
Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.
Простая буржуйка прямого горения
Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.
Печь буржуйка является простейшим отопительным прибором
Отопительные приборы длительного горения
Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.
Печь длительного горения использует самые передовые способы сжигания твёрдого топлива
Обогревающие агрегаты на отработке
По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.
Агрегат с пламенной чашей можно использовать в жилых помещениях
Печь-ракета
Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:
- дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
- независимое от естественной тяги перетекание газов по каналам отопительного прибора.
Печь-ракета может быть как стационарной, так и переносной
В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.
Реактивные агрегаты и другие мобильные конструкции
Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.
Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы
Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.
Виды печей из газового баллона
Можно организовать сразу несколько видов печек, отличающихся принципом действия и особенностями. В них могут использоваться разные виды топлива.
Можно выделить несколько видов печей:
- отопительно-варочная конструкция, используемая в жилых строениях;
- отопительная печка, которая служит для обогрева помещения или нескольких комнат;
- варочная самодельная конструкция, которая обычно используется только в летнее время;
- аварийная печка универсальная, компактная и переносная, поэтому используется тогда, когда ломается основное отопление или происходят какие-либо сбои в нем.
Разновидности печек из газовых баллонов и варианты своими руками
Популярный материал: Газовый баллон
Газовый баллон — это незаменимый материал для создания печек различных конструкций. Он давно используется в качестве основы для печей, так как обладает высокой прочностью и является достаточно легким для работы.
Из газовых баллонов можно создавать разнообразные формы печек: от компактных для дачных походов до больших моделей для использования на приусадебном участке. Процесс создания печки из газового баллона довольно простой, но требует внимательности, точности и навыков сварки.
Перед началом работы с газовым баллоном необходимо его тщательно очистить и промыть, чтобы избежать опасности возгорания при сварке. Готовую печку следует проверить на герметичность и провести испытания для определения температурного режима.
- Преимущества использования газовых баллонов для создания печек:
- Низкие затраты на материалы;
- Легкость и прочность;
- Возможность создавать различные формы;
- Устойчивость к высоким температурам.
После создания печки из газового баллона можно использовать ее для готовки пищи, отопления помещения, а также для создания уютной и комфортной атмосферы на природе.
Особенности и принцип работы
Процесс сборки вертикальной печи из баллона
Печка из баллона позволила реализовать в себе принцип длительного горения, который базируется на физико-химическом явлении пиролиза – тление топлива на фоне дефицита кислорода и сгорании при этом выделяемых газов. При правильной эксплуатации одной закладки дров достаточно на 4-8 часов непрерывного горения.
Особенность таких «обогревателей» в том, что труба подачи воздуха с заслонкой на конце находится в вертикальном положении и выходит наружу через верх печки с небольшим зазором.
Труба обладает вертикальной подвижностью. Ее нижний конец оснащен массивным диском с направляющими для потока газов. К верхней части печки к боковой ее поверхности приварен дымоход. Загружаются в буржуйку дрова вертикально, при помощи дисков «топливо» прижимается к колосникам. По мере сгорания древесины диск опускается и к верхнему слою дров осуществляется доступ воздуха, который подвергается пиролизу.
Необязательные детали
Есть несколько способов повысить коэффициент полезного действия буржуйки. Они представлены в таблице.
| Способ увеличения КПД. | Метод |
| Утеплить дымоход. | Дымоотводную трубу можно не направлять вертикально вверх, а сделать ее изогнутой. Так горячий воздух дольше задержится в помещении, что положительно скажется на теплоотдаче. |
| Увеличить площадь соприкосновения металла с воздухом. | Для этого к печи приваривают так называемые «крылья» — металлические полоски по обеим сторонам топки. |
| Соорудить плитку. | Приварить дополнительный металлический лист над топочной камерой. На него можно будет ставить чайник или кастрюльку. А если усовершенствовать конструкцию с помощью крышки, состоящий из нескольких кругов, можно будет контролировать степень нагрева. |
| Сделать кирпичную «шубу» | Кирпичная кладка вокруг печки увеличит время теплоотдачи, поможет эффективнее обогревать помещение. Минус – так буржуйка утратит свою номинальную мобильность. Но передвинуть тяжелое сооружение с трубой на другое место и так непросто. |
| Отработка. | Если смочить дрова отработанным маслом, это увеличит время их сгорания на 30%. Таким образом можно добиться небывалой теплоемкости. |
Водяной контур
Еще один способ увеличить теплоотдачу – установить на дымовую трубу водяной рукав. Изготовить его просто:
- На участке дымохода установить водяной контур с двумя патрубками.
- В один из них будет поступать холодная вода. Она будет нагреваться от дымохода, после чего вытекать обратно через второе отверстие.
- Если провести трубу дальше, установить пару радиаторов, то с помощью одной буржуйки можно будет обогреть все помещение.
- При этом, водообмен лучше обеспечить с помощью циркуляционного насоса.
Дополнительный теплообменник
К основному корпусу можно присоединить дополнительный. Его следует устанавливать в виде вертикального патрубка. Такая конструкция увеличит тягу, обеспечит ровное длительное горение, а также спасет помещение от попадания дыма, значительно улучшит теплоотдачу.
При использовании второго баллона трубу дымохода следует приваривать именно к верхней части сооружения.
Колосники
Колосниковая решетка – обязательный элемент конструкции буржуйки. Она помогает уменьшить площадь соприкосновения горящего топлива со стенами печи. Кроме того, помогает тщательнее отфильтровывать непрогоревшие остатки от углей.
Чаще всего колосники делают из арматуры. Их главный минус – короткий срок службы. Железные прутья быстро прогорают, решетку приходится заменять. Это непросто делать с готовыми дверцами.
Вместо арматурной решетки внутрь топочной камеры можно установить лист толстого железа с отверстиями произвольной формы. Закрепить внутри баллона его необходимо с помощью железных уголков и сварки.
Положительные и отрицательные параметры
Использование газового баллона для формирования данной конструкции обладает определенными преимуществами:
- Можно получить печку длительного горения, не затрачивая много денег, поскольку понадобятся стандартные и недорогие элементы и материалы.
- Сделать все процессы можно своими руками.
- Использовать полученное оборудование можно для дома, бани или других сооружений.
- В интернете можно найти видео-инструкцию по созданию конструкции.
- Пользоваться такими печками просто, не возникает никакой опасности.
- Можно сделать разные виды печей.
К минусам данного оборудования относится то, что все работы должны выполняться по чертежам. Без них можно нарушить основные принципы устройства печек и допустить серьезные ошибки.
Трехходовая буржуйка своими руками
Трехходовая буржуйка
Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:
- Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники. Сюда загружают дрова и производят розжиг.
- Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
- Чтобы увеличить греющую поверхность используют дополнительные ребра..
- Как и в традиционной печи, подача воздуха регулируется через поддувало.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж. Столь простой конструктив печи способен выдавать КПД до 55%.
На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.
Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.
Материалы и инструменты
Нам понадобятся следующие инструменты:
- переносной сварочный аппарат
- «болгарка»
- дрель
- сверла
- прочий инструмент.
Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.
Материалов также немного:
- электроды
- отрезные круги
- 2 газовых баллона на 50 литров
- лист толщиной 2 мм
- уголок на изготовление «ножек»
- арматура диаметром 20 мм
- прочие
Пошаговая инструкция

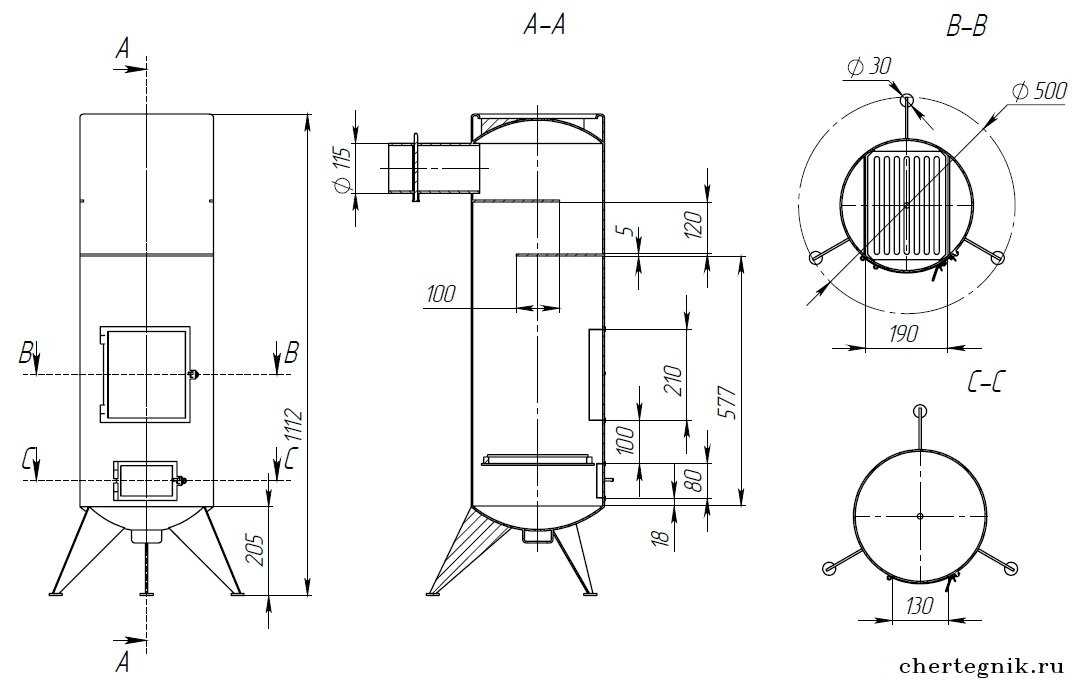

Схема трехходовой буржуйки
- Делаем заготовки из метала по чертежу выше.
- Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
- Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
- Изготовьте колосниковую решетку.
- Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
- Изготовляем дверцы. Уплотняем все места примыкания.
- Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
- Приварите один баллон к другому, приварите дымоход.
- Приварите дополнительные ребра для увеличения площади нагрева.

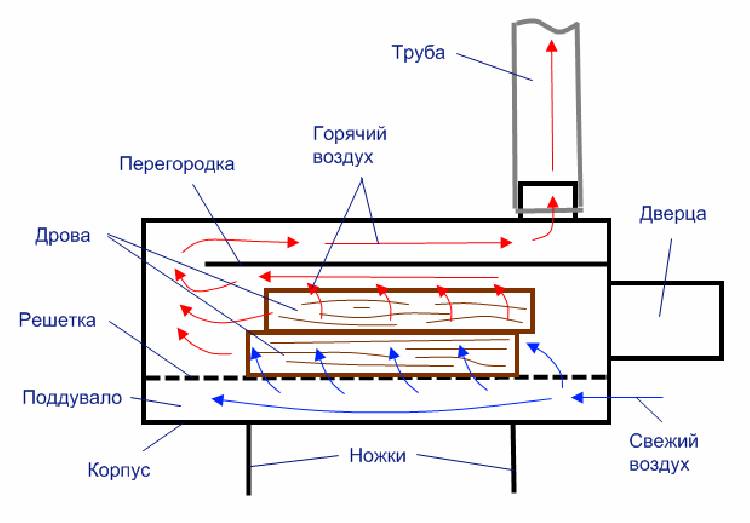

Горизонтально обустроенная печь
Следующий вариант размещения печи – горизонтальный и он также имеет свои плюсы в качестве большой варочной поверхности, где можно приготовить полноценный обед.
Для устойчивости горизонтальной печки после окончания выполнения всех работ по изготовлению печки, ее закрепляют на надежно стоящей подставке, сваренной из уголков, при использовании точечной сварки.
В данном случае все мероприятия начинают с разметки, после производится вырезка квадратного отверстия для дверцы и круглого для дымохода. Вырезка круглого отверстия может оказаться трудоемкой при отсутствии резака, так как болгарка здесь не помощница. Вначале нужно по кругу вырезать отверстия, далее идет в ход зубило и молоток, и в итоге все доводится до нужного результата напильником.
Роль колосника будет играть отверстие, вырезанное в дне печи, а приваренный под ним короб станет емкостью для золы. Этот же короб играет роль поддувала, и потому на него приваривают дверцу с целью регулирования притока и оттока воздуха, чтобы добиться необходимой тяги.
Дверцу можно сделать самостоятельно, используя часть баллона, а можно приобрести уже готовую с рамой и готовой щеколдой и такой вариант, конечно же, намного проще.
После закрепления дверцы на петлях печи, устройство закрепляют на подставке при этом, надежно зафиксировав, а можно приварить к ней ножки нужной длины.
Далее закрепляется патрубок, к которому присоединяется труба для дымоотвода, та в свою очередь выйдет через отверстия в стене или крыше помещения.
Достоинства и недостатки мангала из газового баллона
Мангал из газового баллона, сделанный своими руками, может стать интересным и функциональным решением для вашего домашнего уютного двора или сада. Однако, как и любой другой проект, он имеет свои преимущества и недостатки. Давайте их рассмотрим.
| Преимущества | Недостатки |
|---|---|
| 1. Уникальный дизайн и возможность самостоятельной кастомизации. | 1. Требуется определенный набор инструментов и умений для изготовления. |
| 2. Высокая прочность и долговечность материала. | 2. Вес газового баллона делает мангал менее мобильным. |
| 3. Большая теплоотдача благодаря толщине стенок баллона. | 3. Сложность в подготовке и обработке баллона к использованию. |
| 4. Можно регулировать температуру приготовления пищи. | 4. Необходимость соблюдения мер безопасности при работе с газовым баллоном. |
| 5. Экономия бюджета по сравнению с покупкой готового мангала. | 5. Возможные сложности с соблюдением стандартов безопасности и экологичности. |
Итак, создание мангала из газового баллона своими руками — это творческий и практичный процесс, который позволяет вам создать уникальный и функциональный предмет для отдыха и приготовления блюд на открытом воздухе.
Создание буржуйки своими руками
Чтобы самостоятельно сделать печь, проще всего использовать баллон на 50 л, предназначенный для хранения пропанобутановой смеси либо пропана. Подобные баллоны часто используются в быту и промышленности, соответственно, найти их не составит труда.
https://youtube.com/watch?v=BQ9qwHzSkPc
Подготовка газового баллона
Сначала происходит стравливание газа. Для этого следует открыть вентиль и подождать, пока шипение не закончится. Выполнять эту процедуру необходимо на открытом воздухе.
Затем необходимо избавиться от специфического запаха. Его дает меркаптановая отдушка, которая используется для обнаружения утечки газа. Баллон промывают раствором отбеливателя на основе кислорода. Чаще всего это персоль. Затем осадок смывают раствором кальцинированной соды. После такой промывки баллон готов к использованию.
Выбор конструкции буржуйки
Печи, выполненные своими руками, бывают горизонтальными и вертикальными. В первом случае конструкция лежит вентилем в сторону и опирается на приваренные ножки, а во втором она расположена вентилем кверху. При этом в качестве опоры используется кольцевая подставка.
Стоит отметить, что создание горизонтальной печи займет меньше времени, однако такая конструкция будет более габаритной. Многие предпочитают вертикальный вариант, поскольку его можно разместить даже в самой крохотной комнате. При этом тяга будет даже лучше.
Этапы сварки
В подготовленном баллоне с одной стороны необходимо отрезать основание. В получившейся крышке сделать два проема: под дверцу зольника и топки. В зависимости от конструкции, сначала приваривают раскрой туннелей. К нему на петли навешивают дверцы. Дверные ручки можно сделать самому из кусков негорючего материала или купить готовые.
По контуру дверок стоит уложить асбестовый шнур. Это поможет предотвратить проникновение угарного газа через отверстие топки и зольника.
Во второй части баллона оборудуют топочную камеру. Для этого на расстоянии примерно в ¼ от нижней точки, изнутри баллона вваривают подпорные ножки для будущего колосника. Колосник формируют отдельно из стальных прутов. Его форма должна совпадать с внутренними контурами баллона.
Печь из газового баллона чертеж. Как сделать буржуйку из газового баллона
Печь буржуйка из газового баллона чертежи.
Буржуйка – самая простая и эффективная печь, используется для отопления небольших помещений, дач, гаражей, бытовок, теплиц, сараев. Особенность работы буржуйки в том, что она быстро отдаёт тепло и нагревает помещение, загрузили в топку дрова, разожгли огонь, и тепло сразу пошло, не нужно ждать пока печь сама прогреется и будет отдавать тепло как в обычных кирпичных печах.
Но когда в топке перегорают дрова, буржуйка быстро остывает, поэтому для поддержания постоянной температуры в помещении требуется по мере сгорания дров в буржуйке постоянно их подкидывать.
Конструкция буржуйки довольно проста, она состоит из металлической ёмкости с дверцей и дымохода. Сделать буржуйку можно из любой металлической ёмкости — бочки, широкой трубы, газового баллона, металлического короба.
Чтобы стенки топки со временем не прогорели под воздействием высокой температуры, толщина стенки ёмкости должна быть не менее 3 мм. Чтобы сделать печь буржуйку понадобится сварочный аппарат и болгарка.
Как сделать из баллона буржуйку.
Удобную компактную буржуйку можно сделать из обычного бытового газового баллона для пропана, толщина стенок баллона 3 мм.
Буржуйку можно сделать с вертикальным или горизонтальным расположением. Вертикально расположенная буржуйка будет занимать меньше места, но в горизонтальную, удобней загружать длинные поленья и её проще изготовить.
Буржуйка состоит из двух отделений, верхнего для дров и нижнего для сбора золы, отделения разделены между собой решёткой колосником, через который просеивается зола. Решётку можно сварить из арматуры, ширина ячеек около 3 см.
Для горизонтальной буржуйки достаточно одной общей дверцы расположенной в торце баллона, через которую будут загружаться дрова и затем выбираться зола.
Можно приварить снизу ящик для сбора золы.
Для оттока дыма используется дымоход, металлическая труба диаметром не менее 100 мм, которая приваривается к баллону на место где был вентиль.
Не рекомендуется делать дымоход прямым, иначе большая часть тепла будет просто уходить в трубу, а расход дров возрастёт в несколько раз.
Практичней изготовить дымоход с коленом, это позволит направить часть тепла в помещение, а не в трубу на улицу. Чтобы дымоход было удобней чистить от сажи рекомендуется сделать его разборным. Это позволит периодически чистить сажу, которая накапливается в дымоходе и ухудшает тягу.
Более подробно о том, как расчитать диаметр и длину дымохода, можно прочитать в статье — как сделать дымоход для буржуйки .
Как сделать буржуйку из газового баллона.
Перед тем как приступать к работе с баллоном, нужно обязательно убедиться, что в нем нет остатков газа и газолина. Для этого нужно открутить вентиль баллона и выпустить остатки газа, процедура может занять довольно продолжительное время.
Чтобы убедиться, в том, что газ вышел, нужно выходное отверстие на вентиле помазать водно мыльным раствором, если раствор не пузырится, значит, газ вышел из баллона.
Но даже когда газа в баллоне уже нет, в нём всё ещё присутствуют его остатки в виде жидкого газолина, который взрывоопасен. Удалить остатки газолина можно следующим способом. Можно зафиксировать баллон любым доступным способом, взять газовый ключ и открутить вентиль.
Если открутить вентиль не удаётся, его можно спилить пилкой по металлу. Но пилить нужно правильно, при работе пилой место пропила нужно постоянно поливать небольшой струёй воды, чтобы избежать появления случайной искры. Отпилив вентиль через получившееся отверстие нужно заполнить баллон полностью водой, после воду слить. Воду из баллона лучше слить подальше от дома, на свалке. Теперь баллон полностью готов к обработке болгаркой и сварочным аппаратом.
На баллоне размечаем мелом отверстия под дымоход, дверку для топки и под зольник. Болгаркой вырезаем отверстия, из вырезанных кусков делаем дверцы.
Для этого привариваем петли и задвижки, решётку колосник и дымоход.
При использовании буржуйки, как и любой другой печи нужно соблюдать правила безопасности. Металлические стенки буржуйки нагреваются до высокой температуры, поэтому нужно убрать все легковоспламеняющиеся предметы на безопасное расстояние от печки.
ВАЖНО!!! Ни в коем случае не закрывайте дымоход различными заслонками, даже когда огонь в печи уже не горит и угли перегорели. В печи могут остаться тлеющие угли, и если дымоход будет закрыт, то угарный газ будет поступать из печки прямо в помещение
Поскольку угарный газ не имеет запаха его присутствие в помещении трудно распознать, а последствия отравления газом могут быть крайне опасными для человека.
