Как сделать печь под казан своими руками из кирпича

Изготовление печи для казана из стали на основе листа

Не меньше простым считается изготовление печи для казана из стали на основе листа. Для строения подобной конструкции понадобится запастись подобными материалами, как:

• Угловая шлифмашина.
• Молоток.
• Электрическая дрель.
• Уголки.
• Толстые листы стали.
• Сварка с электродами.
• Конкретно казан – он требуется для определения габаритов топочной камеры.

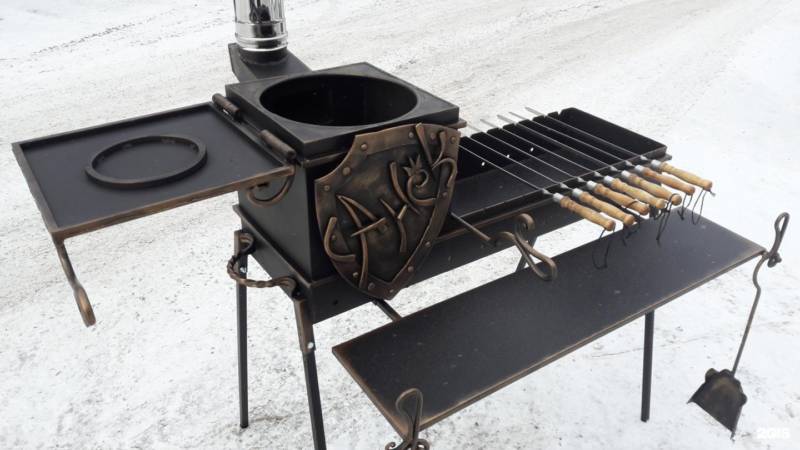

Печь для казана из металла собственными руками. Фото

После чего можно начать работу:

Померяйте диаметр казана.

Сделайте из листа стали прямоугольник. Его длина должна точно подходить выполненным раньше подсчетам. Также в нем нужно прорезать маленькое отверстие.

После чего можно приступать к прорезям для дымоотвода – их следует производить в самом верху печки.

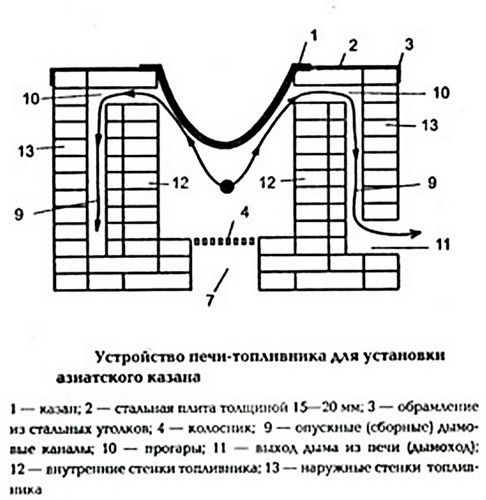

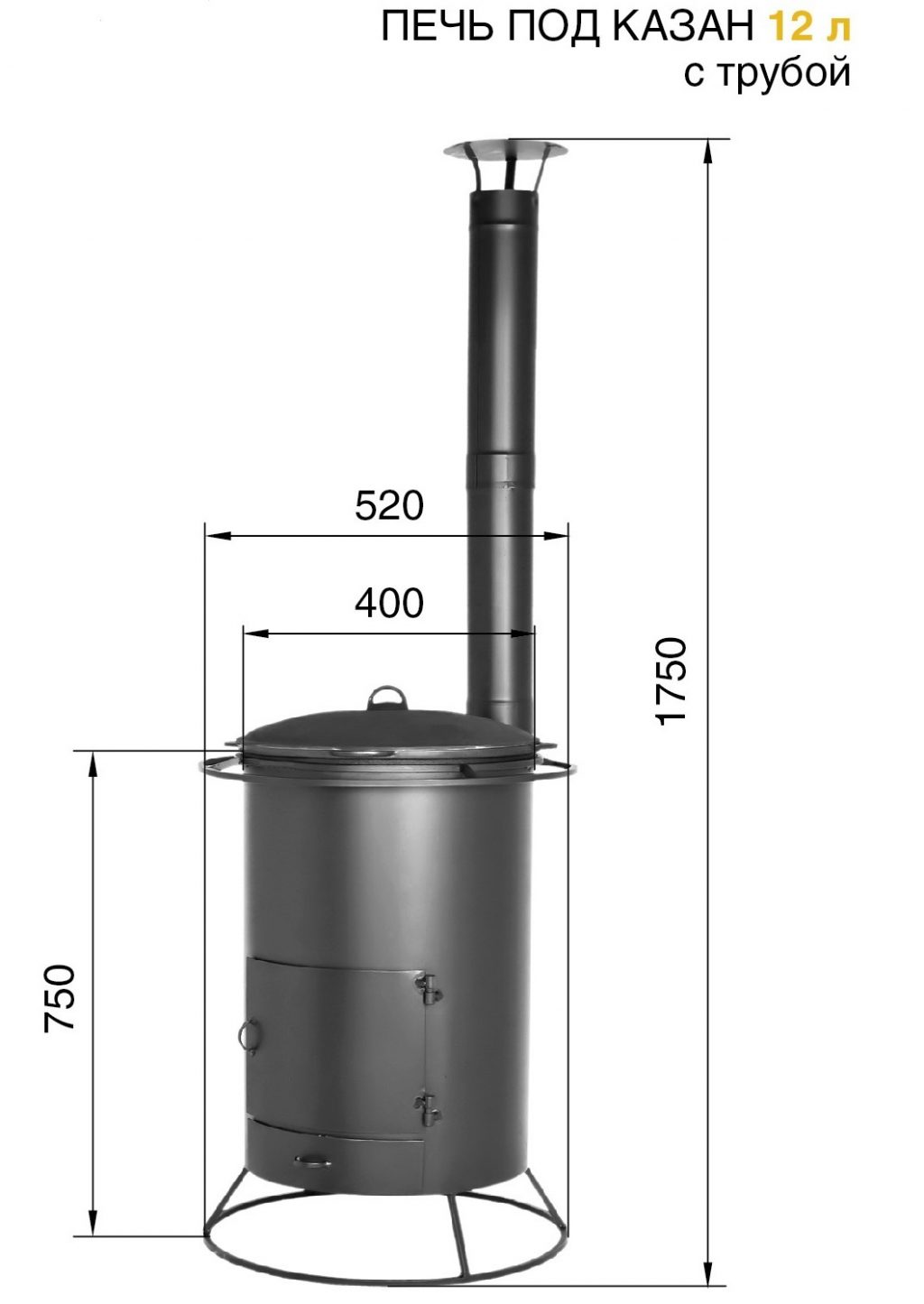

Схема печи для казана из металла. Фото

Сверните лист в цилиндр. Для этого воспользуйтесь специализированной формой и молотком или оборудованием.

Сделайте опору и ручки.

Соедините все детали с помощью сварки. Некоторые детали можно привинтить на простые болты.

Такую печку после строительных работ нужно покрывать жаропрочной краской. А после ее схватывания можно разводить огонь и готовить любимые блюда.

С целью улучшения конструкции ее можно дополнить следующими элементами:

• Дополнительным отверстием для поддувала.
• Колосником – он располагается между топочным и поддувальными дырочками. Чтобы его установить понадобится прикрепить изнутри печки уголки из металла в качестве опоры.
• Дымоотводом выше роста человека: так дым не будет никому попадать в глаза.
• Дверками. Их можно сделать как собственными силами, из того же стального листа, так и приобрести готовые, они стоят очень дешево.
• Искроулавливателем. Он собой представляет железную банку с достаточным количеством очень маленьких отверстий.

Все перечисленные выше устройства значительно делают легче процесс закладки дров и чистки печки. Однако подобную конструкцию будет тяжелее переместить с одного места на другое, благодаря этому решаете именно вы, что лучше – мобильность или практичность.

Как выполнить печь для казана собственными руками

Казан – это большой и тяжелый котел, сделанный из чугуна и имеющий полукруглое днище. Подобная форма дна обеспечивает одинаковый прогрев всех стенок казана, да и еда в этом случае не будет застревать в углах. Благодаря толстым стенкам еда не подгорает, т. к. тушение происходит одинаково.

Печь для казана собственными руками

Нужно обратить внимание! Сегодня казаном неправильно называют посуду, которая совсем не имеет с ним ничего общего – котелок, к примеру, или чугунок. Несмотря на то, что по собственным показателям они сходны, форма у них абсолютно разная

Казаны ставятся как на таганы – треноги (под ними разводится огонь), – так и на печи. Сегодня мы узнаем, как строится печь для казана собственными руками.

Уличный комплекс – русская печь и мангал своими руками

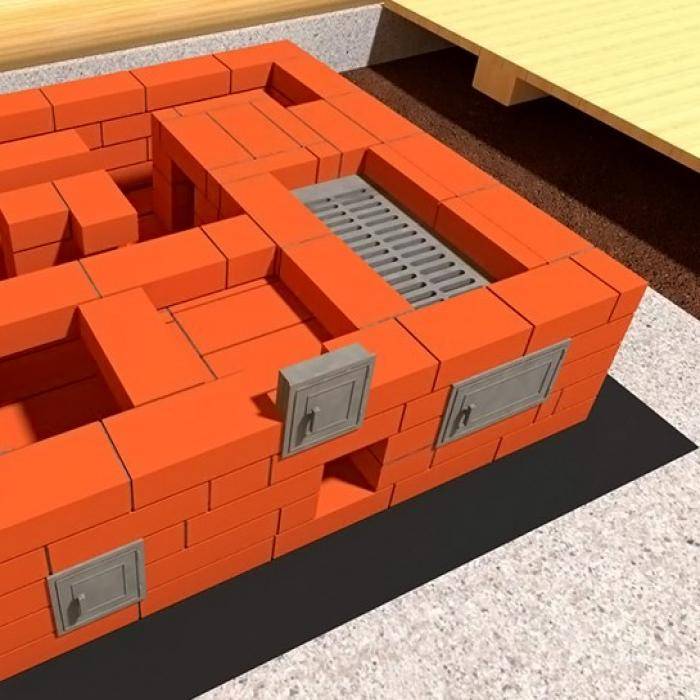

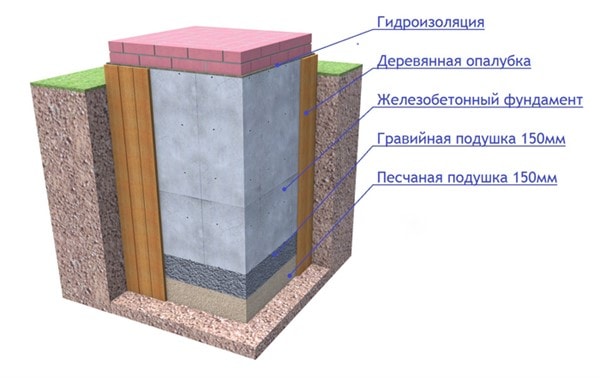

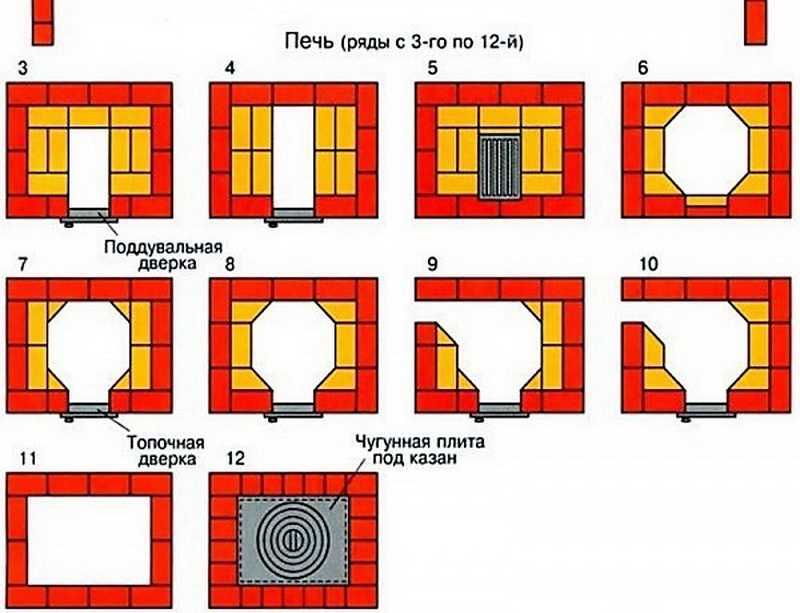

После подготовки основательного фундамента, следует приступить к выкладке. Для первого ряда рекомендуется использовать пережженный кирпич. Углы делаются из ¾ кирпича, который обрезается при помощи болгарки с алмазным диском. Это необходимо для связки.

Со второго ряда начинается возведение стен. Также необходимо формировать зольник.

Следующий ряд слева выкладывается без раствора. Спереди крепятся дверки прочистки, и поддувала при помощи проволоки, которая фиксируется раствором.

Подовые каналы перекрываются во время выкладке четвертого ряда.

Колосник топки устанавливается на пятом ряду. Следует отметить, что внутренняя часть выкладывается при помощи огнеупорного кирпича, без использования цементного раствора.

Затем с левой стороны будет находиться водонагревательный бачок. Также продолжается выкладка топки.

Колосник устанавливается на седьмом ряду. Правую стенку нужно усилить благодаря укладке стальных полос в шов.

Последующие два ряда продолжается укладка каналов и стен. Также крепятся стенки топливника при помощи проволоки.

В процессе выкладке десятого ряда, соединяются своды двух топливников. Дно горнила перекрываются.

В следующем ряду спереди нужно закрепить металлический уголок 3Х3 см, а сверху фиксируется варочная поверхность. Первый топливник закрывается колосником.

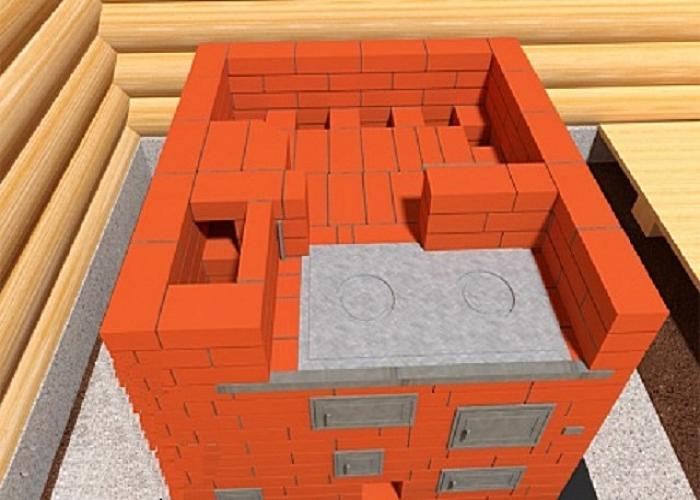

Огнеупорным кирпичом укладываются боковые стены плитки, а также передние стены горнила. В левой части формируется дымоход.

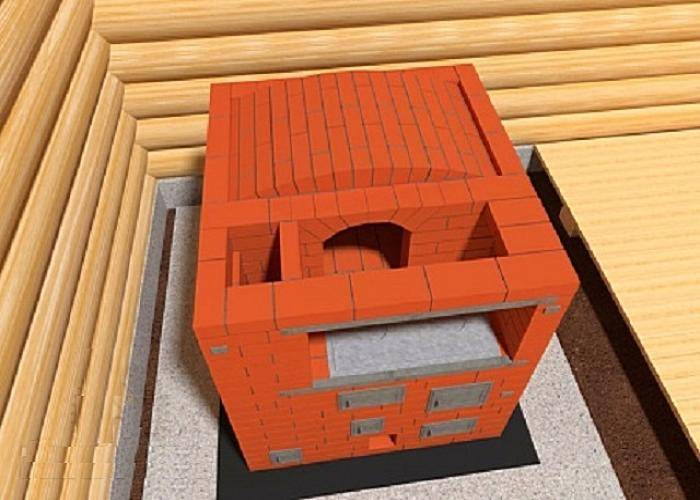

На следующем этапе нужно сделать деревянный шаблон арки. С тринадцатого по шестнадцатый ряд возводятся стенки, а также нужно перекрыть устье горнила.

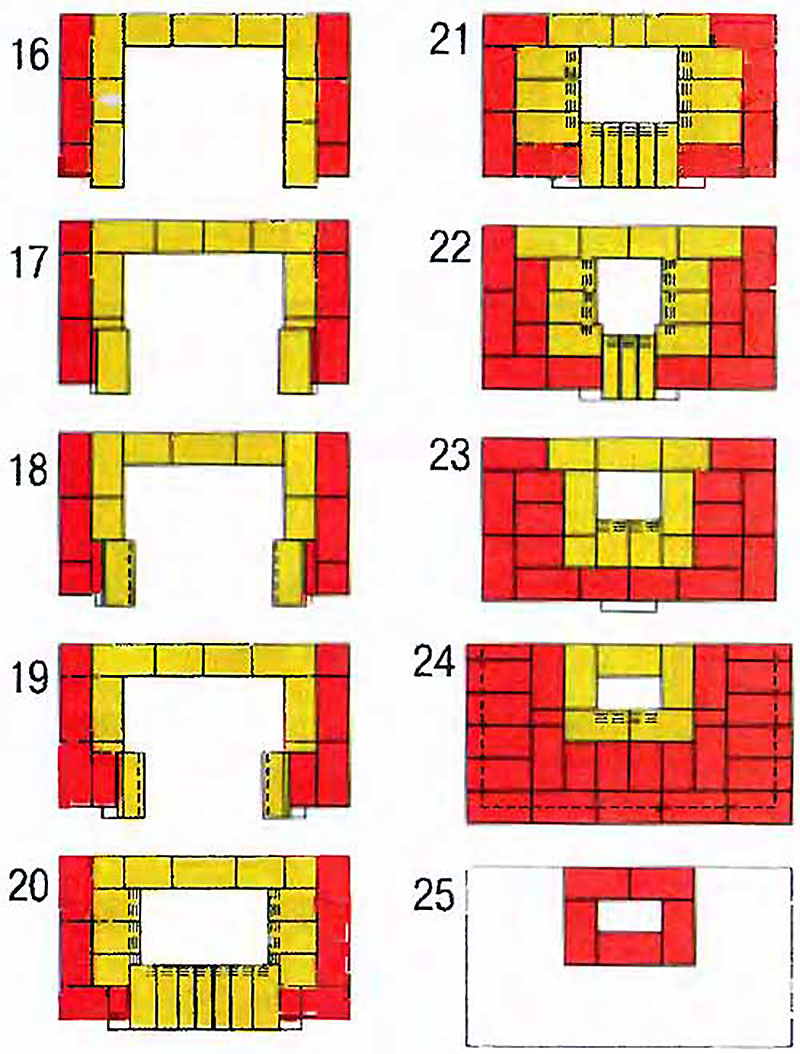

Свод горнила должен сужаться, начиная с семнадцатого ряда, а вот дымоход, напротив должен расширяться. Стальной стяжкой усиливается задняя стенка.

На следующем этапе выкладывается передняя стена, закрывается горнило.

Чтобы выложить свод горнила, нужно сделать опалубку из прямоугольных рамок, на них будут опираться полукруглые детали из фанеры. Переднюю стену необходимо усилить стяжкой.

Песком засыпать горнило и утрамбовать для сохранения тепла.

Следующим рядом нужно перекрыть печь и начать сужение перетрубья.

В процессе выкладке последующих двух рядов нужно продолжить сужение перетрубья, а также формировать дымоход.

Заслонкой закрыть перетрубье на двадцать четвертом ряду.

Последующими двумя рядами нужно постепенно соединять перетрубье с дымоходом.

Дальнейшее количество рядов дымохода зависит от предпочтений и высоты навеса. Снаружи устанавливается труба.

После установки трубы снаружи кровли, можно впервые затопить готовую русскую печь. В нее можно установить мобильный мангал и готовить шашлыки.

На этом я завершил обзор изготовление печей из кирпича. Думаю с пошаговой инструкцией не возникнет проблем с возведение сооружения.

Кстати! По этому же принципу, можно сделать уличное барбекю. Более подробно рассмотрим которые в следующих выпусках.

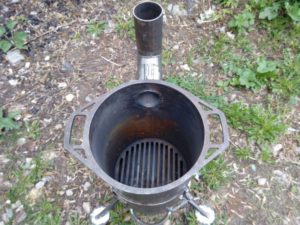

Печь для казана из баллона

Предлагаем один из самых элементарных способов создания печи под казан.

Данная печь является транпонтабельной и отлично подходит для отдыха на природе.

При наличии старого газового баллона, емкостью в 50 л, вы сможете соорудить данный вариант печи. Кроме того, при выполнении работы потребуется наличие болгарки.

Изначально следует для печи казана руками подготовить чертежи.

Далее следуйте нижеприведенной инструкции:

1. Опустошается баллон из-под газа. Для этого, достаточно открыть кран на нем и оставить его в таком положении минимум на 5 дней.
2. Далее производится разметка по линии, на которой будет выполнен срез. Для изготовления печи потребуется тот участок баллона, на котором расположено дно.
3. Отрежьте необходимую часть печи. Установите в нее казан, он должен располагаться в печи герметично. При наличии слишком большого казана, на поверхности печи нужно сделать разрезы с интервалом в 12-15 см.
4. Отступите от дна печи приблизительно 20 см. Вырежьте дверцу, через которую будет выполняться подача топлива в печь. Ширины дверцы должна быть достаточной для загрузки того или иного варианта топлива.
5. Еще раз установите казан, убедитесь в герметичности его соединения с плитой.
6. Далее разогрейте печь для казана, снимите казан, растопите печь и дождитесь раскалывания дров.
7. Установите казан и проверьте равномерность его прогревания.

Схема создания печи для шашлыка

Уличный вариант создания печи для шашлыка происходит следующим образом.

• Выкладываются два сплошных ряда. Выкладывается три стенки, ширина которых составляет два кирпича, которые размещены по периметру сформированной конструкции прямоугольной формы. Стенка переда не сооружается.
• Формирование арки начинается с десятого ряда. Здесь же создаются вырезы в кирпиче. Это необходимо для того, чтобы можно было установить уголки из металла или лист стали.
• Затем идет сплошная кладка на два ряда. Верхний станет жаровенным дном. Здесь нужно использовать шамотный кирпич. Из него сооружают также стенки в части жаровни.

Мастера рекомендуют делать шов между двумя видами кирпича в пределах 6-13 мм.

• Дальше происходит выкладка восьми рядов. При этом формируются все стенки мангала, кроме передней. Вид сверху будет П-образным.
• В двадцать первом ряду необходимо вырезать пазы, чтобы разместить уголки. Размещенные на них кирпичи будут формировать передняя часть мангала.
• Выкладываются еще два ряда. Параллельно создается свод жаровни.
• Еще пять рядов кладки завершают создание жаровни. При этом происходит сужение конструкции к верху.
• Выкладывается дымоходный канал.

Материал и инструменты

Для строительства печей для казана из кирпича своими руками вам понадобятся следующие материалы и инструменты:

Материалы:

• Кирпичи для кладки конструкции печи;
• Цемент для создания раствора;
• Песок для смешивания с цементом;
• Кирпичная засыпка для укладки на дно печи;
• Арматура для усиления конструкции;
• Металлический казан для приготовления пищи;
• Термостойкий шамотный кирпич (опционально) для внутренней облицовки печи;
• Дверца для загрузки и выгрузки продуктов;
• Изоляционный материал для утепления печи;
• Труба для вывода дымовых газов;
• Огнеупорный кирпич или огнеупорная шамотка (опционально) для создания зоны сгорания.

Инструменты:

• Шапочная лопата для подготовки раствора;
• Тяпка для смешивания раствора;
• Веревка и краска для определения фундамента;
• Нивелир для контроля горизонтальности;
• Уровень для проверки вертикальности;
• Рулетка и метр для измерений;
• Маркировочные инструменты: мел, нож, маркер;
• Болгарка или пила для резки кирпича;
• Кирка для демонтажа старого фундамента;
• Молоток и кирочка для разбивки кирпичей;
• Щетка и шкурка для очистки поверхности;
• Пассатижи и гаечные ключи для сборки и установки печи;
• Термометр для контроля температуры внутри печи;
• Огнетушитель и другие средства безопасности.

Перед началом работы необходимо определиться с видом печи для казана и требованиями к ее установке. Заранее подготовьте фундамент и определите место для установки печи. Учтите, что различные виды печей могут иметь свои особенности и требования к безопасности.

Что такое казан

Казан – это чугунный или алюминиевый котел полусферической формы. Эту форма позволяет опускать посудину прямо в очаг: так тепло равномерно распределяется по всему приготовляемому блюду.

Казаны бывают разных размеров, но в повседневной жизни наиболее распространены:

• на 2-4 литра;
• на 5-8 литров;
• на 9-25 литров.

Первые два вида казанов можно ставить на обычную газовую плиту (правда, нужна специальная подставка), а для большой емкости нужна уже специальная печь.

Толщина стенок казана зависит от материала, из которого он сделан. Стенки у чугунного казана в среднем 2-4 мм, а  алюминиевый котел должен быть толстостенным, в сантиметр или около того, тогда тепло будет долго сохраняться и еда  не пригорит.

Мангал и печь под казан из кирпича своими руками пошагово

После подготовки основательного фундамента, следует приступить к выкладке. Для первого ряда рекомендуется использовать пережженный кирпич. Углы делаются из ¾ кирпича, который обрезается при помощи болгарки с алмазным диском. Это необходимо для связки.

Со второго ряда начинается возведение стен. Также необходимо формировать зольник.

Подовые каналы перекрываются во время выкладке четвертого ряда.

Колосник топки устанавливается на пятом ряду. Следует отметить, что внутренняя часть выкладывается при помощи огнеупорного кирпича, без использования цементного раствора.

Затем с левой стороны будет находиться водонагревательный бачок. Также продолжается выкладка топки.

Колосник устанавливается на седьмом ряду. Правую стенку нужно усилить благодаря укладке стальных полос в шов.

Последующие два ряда продолжается укладка каналов и стен. Также крепятся стенки топливника при помощи проволоки.

В процессе выкладке десятого ряда, соединяются своды двух топливников. Дно горнила перекрываются.

В следующем ряду спереди нужно закрепить металлический уголок 3Х3 см, а сверху фиксируется варочная поверхность. Первый топливник закрывается колосником.

Огнеупорным кирпичом укладываются боковые стены плитки, а также передние стены горнила. В левой части формируется дымоход.

На следующем этапе нужно сделать деревянный шаблон арки. С тринадцатого по шестнадцатый ряд возводятся стенки, а также нужно перекрыть устье горнила.

Свод горнила должен сужаться, начиная с семнадцатого ряда, а вот дымоход, напротив должен расширяться. Стальной стяжкой усиливается задняя стенка.

На следующем этапе выкладывается передняя стена, закрывается горнило.

Чтобы выложить свод горнила, нужно сделать опалубку из прямоугольных рамок, на них будут опираться полукруглые детали из фанеры. Переднюю стену необходимо усилить стяжкой.

Песком засыпать горнило и утрамбовать для сохранения тепла.

Следующим рядом нужно перекрыть печь и начать сужение перетрубья.

В процессе выкладке последующих двух рядов нужно продолжить сужение перетрубья, а также формировать дымоход.

Заслонкой закрыть перетрубье на двадцать четвертом ряду.

Последующими двумя рядами нужно постепенно соединять перетрубье с дымоходом.

Дальнейшее количество рядов дымохода зависит от предпочтений и высоты навеса. Снаружи устанавливается труба.

После установки трубы снаружи кровли, можно впервые затопить готовую русскую печь. В нее можно установить мобильный мангал и готовить самые вкусные шашлыки.

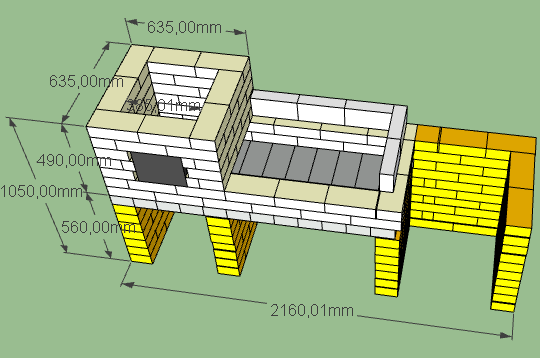

Мангал и печь под казан из кирпича своими руками (чертежи и фото).На этом я завершил обзор изготовление печей из кирпича. Думаю с пошаговой инструкцией не возникнет проблем с возведение сооружения.

Походная печь для казана

Походная печь для казана — это компактное и удобное устройство, предназначенное для приготовления пищи на открытом воздухе во время походов, кемпинга или пикников. Она является отличным решением для тех, кто предпочитает вкусные и сытные блюда даже вдали от дома.

Перед тем, как приступить к изготовлению походной печи, убедитесь, что у вас есть все необходимые материалы и инструменты:

1. Металлическая или нержавеющая сталь — для изготовления корпуса печи.
2. Теплоизоляционный материал — для обеспечения безопасной работы печи и предотвращения опасности ожогов.
3. Клей или сварочный аппарат — для соединения и крепления деталей печи.
4. Ручки — для удобства перемещения печи.
5. Песок или глина — для создания огневого ящика и поддержания высокой температуры.

На этом этапе мы создадим основной корпус печи из металла. Размеры и форма корпуса зависят от размеров вашего казана, который будет использоваться с печью. Чтобы предотвратить перегрев и обеспечить безопасную работу печи, необходимо добавить теплоизоляционный материал внутри корпуса. Отличным вариантом является использование керамической ваты или других огнеупорных материалов. Верхняя часть корпуса печи должна содержать огневой ящик, в котором будет размещаться казан. Огневой ящик можно сделать съемным или расположить его непосредственно в корпусе печи. Добавьте прочные ручки к корпусу печи, чтобы облегчить ее перемещение и управление во время готовки.

Перед использованием печи обязательно проверьте все соединения на прочность, убедитесь, что теплоизоляционные материалы правильно размещены, и что печь стабильно стоит на поверхности. После завершения изготовления и проверки печи, можно приступать к приготовлению вкусных блюд на открытом воздухе! Разожгите костер в огневом ящике, поместите казан на подставку и готовьте ваши любимые блюда.

Последовательность работ

Делаем пошагово печь под казан своими руками. Болгаркой в одном диске выпиливается перегородка, со сделанными отверстиями под крепежные болты. Выпиливание лучше проводить по границе отверстий, это уменьшит трудоемкость работы.

Находим места точечной сварки, которая держит перегородку и обод. В этом месте металл прорезается прямо до обода. Операцию нужно делать аккуратно, чтобы его не повредить.

Резка перегородки должна выполняться на расстоянии 1,5–2 см от местонахождения сварного пятна. Отрезанная перегородка без труда удаляется. Достаточно подковырнуть ее плоской отвёрткой

Очень важно сохранить оставшуюся часть перегородки, непосредственно в точке сварки. Она образует зазор между печкой и казаном

В результате возникает сильная тяга, происходит равномерный нагрев казана.

Затем выполняются сварочные работы. Приготовленные диски ставятся друг на друга, причем диск, у которого выпилена перегородка, должен находиться вверху.

Целая крепёжная перегородка нижнего диска будет играть роль днища печки. Сварку ровно установленных дисков, выполняют по всей окружности. Затем делается дверка. В хорошо сваренных дисках изготавливается вертикальный рез, соответствующий габаритам дверки. Снизу нужно оставить небольшую металлическую полоску. Получится своеобразный порог, не позволяющий углям вываливаться из печи.

В сделанный пропил вставляются болты, совместно с гайками. Эти детали станут петлями. К одной стороне, сделанного пропила привариваются болты, к другой гайки. Затем прорезается отверстие для дверки. Приваривается длинный болт. Он будет играть роль прочной ручки. Торцы проёма и острые края дверки зачищаются от заусенцев. Для этого можно воспользоваться обыкновенным напильником или электрическим шлифовальным диском.

Следующим шагом будет изготовление ручек, предназначенных для транспортировки печи. Берется проволока, вставляется в тиски, где выгибается нужная форма. Для работы с такой проволокой больших усилий не понадобится. Прямые углы легко сделать обычным молотком.

На ручки одевают гайки. Их приваривают к стенкам на противоположных сторонах. Чтобы было проще работать с такими ручками, нужно отогнуть небольшие хвостики, под прямым углом. Получится надежный упор, непозволяющей ручке дотрагиваться до корпуса печи.

К днищу привариваются ножки. Длина таких опор не должна превышать 30 сантиметров. В диске заваривается отверстие, через которое проходила ступица колеса. Для этого можно воспользоваться любым отрезком металла, подходящей конфигурации. Печь загружается дровами. Ее необходимо хорошо прокалить. Краска за это время, вся выгорит. Потом ее нужно будет покрасить заново, хорошей термостойкой краской.

На создание такой конструкции, опытному мастеру потребуется 2–3 часа. Внешний вид будет иметь компактный вид. Благодаря небольшому весу, ее легко перевозить в легковом автомобиле. Такие габариты свободно помещаются в багажнике.

Для регулировки тяги используют дверцы. Ее сила изменяется при открывании или наоборот, закрывания дверцы. В качестве топлива лучше пользоваться дровяными брикетами.

По материалам: http://topkvadrat.ru/interior/article/kak-sdelat-pech-dlya-kazana-iz-kolesnyh-diskov-svo-38043

Этап проэктирования

Предварительно решается, сколько места можно отвести под мангал, что планируется на нем готовить. Потом составляется рабочий чертеж будущей печи с определением, какой строительный материал понадобится, в каком количестве.

Важно понимать, что подобная конструкция – пожароопасная. Поэтому нужно исключить на участке строительства возможность попадания искр, уносимых ветром из вашей печи на прочие хозпостройки, растущие поблизости деревья, кустарники, сухую траву. Расстояние до всех легковоспламеняющихся объектов – максимальное

Расстояние до всех легковоспламеняющихся объектов – максимальное.

Готовых схем, конструкций можно найти предостаточно. Можно придумать самому нечто оригинальное, сложные проекты – вплоть до печного комплекса, простые, легкоразбираемые конструкции. Можно делать совсем без раствора. При наличии кирпичей, приобрести нужно будет лишь решетку, несгораемый огнеупорный лист.

Когда готовы чертежи, произведены все расчеты, переходим непосредственно к возведению печи.

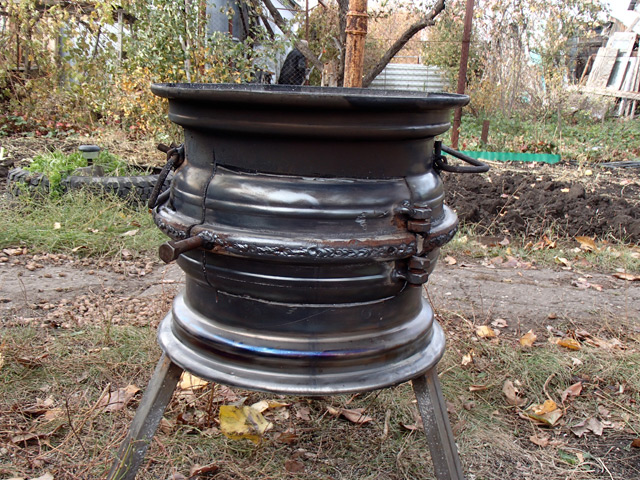

Изделие из колесных дисков

В конструкции печи не всегда важна эстетика. Бывают случаи, когда ставка делается только на функциональность устройства. Примеров народного творчества может служить устройство, состоящее из двух колесных дисков. Перегородка диска обычно смещена в одну сторону. Нижний диск располагается так, чтобы его перегородка была как можно ниже. У верхнего диска она удаляется совсем.

Отрезанная деталь диска

Диски совмещаются соосно и соединяются с помощью сварки. Нижняя перегородка играет роль колосника. Полость двух дисков является топкой. Остается только вырезать в боковой части отверстие для дверцы, приварить ручки, ножки и самодельным устройством можно пользоваться.

Простая и понятная конструкция

Виды печей барбекю и особенности их размещения

Барбекю — многофункциональная печь. В ней готовят горячее, шашлык, супы и выпечку. Многие оборудуют печь так, чтобы готовить еду разными способами. И конструкция обретает функции мангала, казана и тандыра.

Различают 2 вида печей. Стационарная имеет большой размер с отделами для хранения вещей, которыми пользуются при приготовлении. Может выполнять функции духовки, варочной панели, тандыра, коптильни, казана, печки. Есть и разделочная поверхность. Владелец может модифицирует печь под себя как угодно.

Стационарные барбекю отличаются своей функциональностью, прочностью и долговечностью. Некоторые специалисты создают их как монолитную конструкцию из бетона, но тут есть свои минусы — высокая стоимость и растрескивание поверхности при длительном использовании.

Есть и переносные печи

Имеют легкий вес и небольшие габариты. Важное отличие их от стационарных — мобильность

Обобщение по теме

Плов из казана

Готовить вкусные, приправленные ароматным дымком блюда на открытом огне — это хобби, без которого дачная жизнь может показаться скучной и неинтересной. Поэтому стоит собрать у себя на участке печь для казана своими руками. Монтаж ее не так уж сложен. Чтобы реализовать его, достаточно внимательно перечитать статью и в точности соблюсти все тонкости установки. А чтобы объект стал более привлекательным, печь можно облицевать. После облицовки ее необходимо посушить, растопив небольшой огонь в топливнике.

Читайте далее:

Кладем печь в баню своими руками из кирпича

Отопительно-варочные печи для дома из кирпича своими руками

Как проводится порядовка барбекю из кирпича своими руками

Как сделать печь из металла своими руками

Рассматриваем, как выложить печь из кирпича на даче

Печь для казана и шашлыка

Печь для казана и шашлыка — отличное решение для создания комфортного места приготовления пищи на природе или в саду. Эта самодельная печь предоставляет возможность готовить вкусные блюда на мангале и в казане, а также обеспечивает уютную атмосферу для отдыха с семьей и друзьями.

Список инструментов:

• Шовная лопатка или лопата для выемки земли
• Кирка
• Шуруповерт или отвертка
• Молоток
• Нивелир или уровень
• Линейка или мерная лента
• Кирпичи или огнеупорные камни
• Шамотный кирпич (при необходимости)
• Металлическая сетка (сетка рабица)
• Кусок металлической пластины (для крыши)
• Компост или перлит (для утепления, по желанию)

Порядок действий:

1. Выбор места: Определите место, где вы хотите построить печь. Убедитесь, что оно находится на открытой поверхности, вдали от горючих материалов и домов. Также учтите ветровое направление и попробуйте выбрать место, защищенное от сильных ветров.
2. Очистка участка: Уберите все растительность, камни и мусор с выбранного участка, чтобы иметь ровную площадку для работы.
3. Подготовка основания: Приготовьте фундамент для печи. Выкопайте яму глубиной около 20-30 см, а затем выровняйте дно ямы.
4. Установка фундамента: Возьмите кирпичи или огнеупорные камни и уложите их вокруг обозначенной ямы, чтобы создать фундамент. Убедитесь, что кирпичи уложены ровно и устойчиво.
5. Сборка стенок: Составьте стены печи, укладывая кирпичи или огнеупорные камни в нужном порядке. Можно использовать кирпичную кладку или другие методы укладки. Убедитесь, что стены достаточно прочные и оставьте место для двери.
6. Установка двери: Создайте отверстие для двери и установите ее. Дверь должна быть изготовлена из металла и иметь хорошую плотность, чтобы сохранять тепло внутри печи.
7. Устройство топки: Создайте углубление внутри печи для размещения топки, где будет гореть дрова для обеспечения жара.
8. Установка металлической сетки: Разместите металлическую сетку в верхней части печи. Она будет служить поддержкой для мангала и казана.
9. Утепление (по желанию): Если вы планируете использовать печь в холодное время, рекомендуется утеплить ее. Например, вы можете добавить слой компоста или перлита между стенками для улучшения теплоизоляции.
10. Установка крыши: Если вы хотите защитить печь от дождя или снега, установите крышу, используя металлическую пластину или другой подходящий материал.

Последовательность строительства печи под казан

Для создания второй части комплекса следуйте такой пошаговой инструкции.

Первый ряд выкладывается из кирпича красного типа. Начинать следует с целого кирпича (схема применяется для всех нечетных рядов).

Схема печи-топливника

• Выкладка кирпича по всему периметру. Внутри будет размещаться шамотный кирпич. И начинается он с половинки, как и во всех четных рядах. Второй ряд является дном для топливника. Не забудьте внизу оставить пространство для золы, поэтому нужно строить дверку для зольника.
• Третий ряд. Сплошной (не учитывая зольник). Здесь монтируется колосник в созданные в кирпичной кладке пазы. Этот ряд зафиксирует и перекроет установленную дверку.
• 4-5 ряды укладываются с образованием отверстий для топочной дверки и дымохода. Здесь идет разделение на внутреннюю и внешнюю часть будущей печи с небольшим зазором. Центральная зона формирует квадрат с кругом в центре. Топка – это и есть круг. Центр создается из кирпича шамотного типа.
• Шестой ряд выкладывается по такому же принципу, как и перед этим. Но здесь необходимо, чтобы кирпич перекрыл дымоходное отверстие. Также, кирпич должен перевязывать предыдущие швы.
• Седьмой ряд должен перекрывать топочную дверь и фиксировать ее. В девятом нужно сделать отверстие, чтобы могли выходить дымовые газы наружу.
• В одиннадцатом ряду нужно создать циркуляционное отверстие в горниле, вернее его части спереди.
• Последний двенадцатый ряд должен закрепить на себе плиту, которая имеет отверстие для установки казана.

После окончания строительства обеих частей, их нужно соединить швом для получения единой конструкции. Финальным этапом всего строительства должна быть полноценная просушка. После этого можно делать пробное протапливание. Также, возможно использование такой конструкции, как камина.

Красивый комплекс

Чтобы создать мангал и печь под казан из кирпича своими руками, нужно приложить немного сил и времени, при этом важно применять чертежи и фото, а не делать «на глаз». Но в результате вы получите уникальное сооружение, с помощью которого легко приготовить самые разнообразные блюда для всей семьи

‘);”> Мангал и печь под казан из кирпича своими руками.

Видео: мангал из кирпича

Сборка кирпичной печи под казан своими руками

Согласно порядовки печи под казан, создать «варочную поверхность» своей мечты можно в несколько шагов.

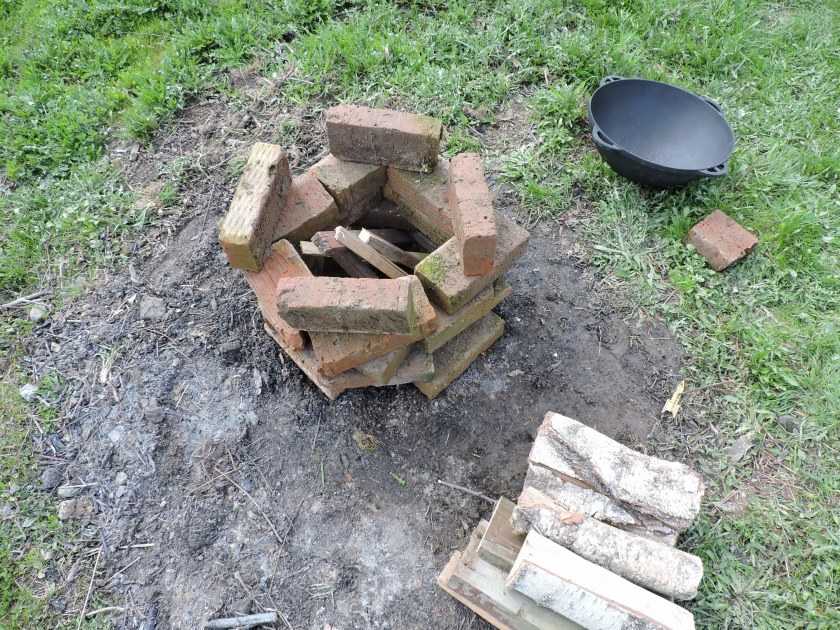

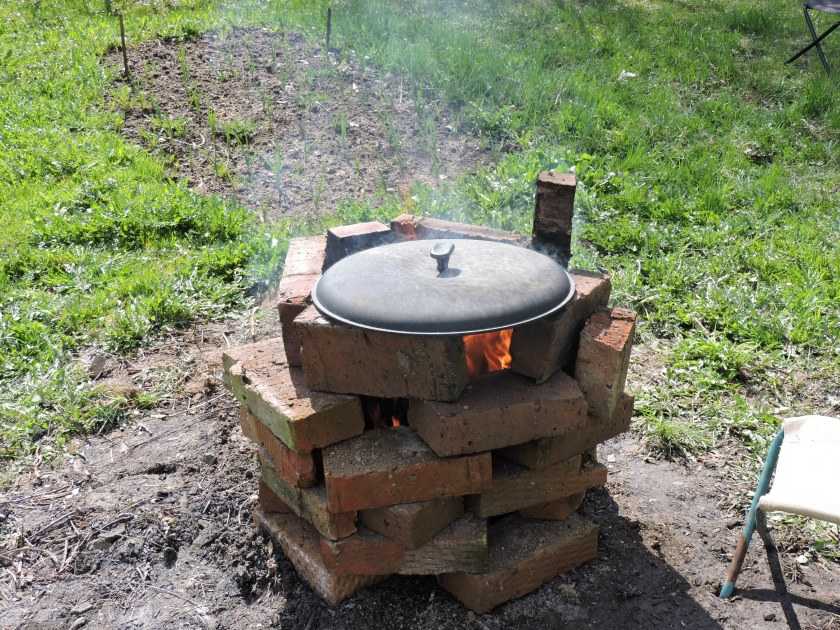

Фактически конструкция представляет собой примитивный очаг. Основным условием для успеха являются ровные швы. Отсутствие зазоров обеспечит не только длительную эксплуатацию, но и максимальное сохранение жара во время приготовления, а также длительное поддержание тепла после завершения топки. «Промазывать» слои лучше всего стандартным раствором на основе глины и песка. Если нет уверенности в качестве компонентов или нет времени на тщательное замешивание, можно выбрать готовую цементную смесь для печей.

Опираясь на порядовку печи для казана с мангалом очевидно, что конструкция представляет собой полукруг. Собирать его необходимо, руководствуясь несколькими правилами:

Минимальная высота конструкции должна варьироваться от 6 до 11 рядов. Точная рядовка зависит от размера самого казана. Отсчет под размер посуды лучше начинать с третьего фактического ряда, а первый и второй отвести под пространства для золы;
Во время кладки второго ряда устанавливаются специальные проволоки, на которых и будет крепиться дверца для регулирования уровня прогрева и чисти от золы;
Создание пространства под казан начинается с третьего ряда. Во время кладки этого ряда необходимо поставить колосник. Лучше использовать конструкцию из чугуна;
Четвертый и пятый этапы – кладка с учетом дымохода

Обратите внимание, что вертикальная и горизонтальные трубы должны находиться под прямым углом друг к другу. Соотношение в 90 градусов обеспечит максимальную тягу;
В зависимости от объема казана топочная камера приходится на 6-12 ряды;
Заключительный этап – перекрытие топки металлической конструкцией

Плиту можно купить с уже имеющимся отверстием под казан или самостоятельно вырезать необходимое отверстие из стандартного монолита.

Первая растопка печи возможна только полной «усадки» конструкции. Печники рекомендуют выждать не менее 3-5 дней после завершения кладки.

Специалисты выделяют несколько типичных проблемных мест, которые могут обнаружиться в процессе первой растопки:

• Недостаточное прилегание печной дверцы. Дефекты прилегания глухой печной дверки могут быть вызваны чрезмерными зазорами в процессе установки или усадкой всей конструкции. Отсутствие прилегание чревато не только ухудшением вентиляции. Для решения проблемы достаточно завесить засов;
• Проблемы с высыханием раствора. Как правило, это вызвано высокой влажностью или низкими температурами. Для решения проблемы можно использовать внешний нагрев. Например, тепловую пушку.

Есть и более критичные дефекты, которые решаются только полным перебором конструкции. Речь идет о трещинах в швах и обильном дымообразовании из-за ошибок в формировании вентканалов.

Завершим порядовку печи под казан из кирпича отделочными работами. В качестве облицовки можно использовать декоративный камень, огнеупорную плитку или различные элементы ковки.

Подводя итоги можно сделать вывод, что, пользуясь чертежами, можно самостоятельно собрать печь для казана из кирпича. Согласно техническим инструкциям, совокупное строительство печи для камина может занять от нескольких недель до месяца. Сроки зависят от размеров печи, качества растворов, влажности и температурного режима окружающего пространства.

Но результат того стоит. При минимальных финансовых затратах вы получите полноценную варочную конструкцию, которую, при желании можно расширить мангалом или барбекю.

Небольшая варочная конструкция 100%

С зоной для барбекю 0%
Проголосовало: 1

Солнечный вариант

Если есть возможность, можно изготовить очаг для казана своими руками солнечного типа. Эта модель очень удобная и эффективная в эксплуатации.

Для ее изготовления достаточно найти картон, который должен быть оклеен алюминиевой фольгой, это может быть обычная фольга для запекания

Необходимо обратить внимание, что металлизированный пластик в данном случае не подойдет, так как этот материал недостаточно плотен

Обратите внимание!

• Садовые дорожки своими руками — разновидности материалов выполнения. Пошаговая инструкция по укладке и оформлению своими руками
• Печь для бани своими руками: виды конструкций и материалов изготовления, технология и этапы работы + инструкция сооружения своими руками
• Душевая кабина своими руками: виды конструкций, выбор материалов изготовления и отделки, поэтапная инструкция сооружения своими руками

Строительство печи

Накрыв основание слоем гидроизоляции из рулонного кровельного материала и теплоизолятором из базальтового картона, начинают кладку соответственно с порядовкой. Если работы проводятся на улице, то нужно побеспокоится о выступе крыши от дождя и солнечного света. Когда на улице холодно ложить печку на улице нельзя. Раствор для кладки производят из овражной глины средней жирности, смешивая ее с песком в соотношении 1 часть глины : 2.5 части песка.

Чтобы выполнить печь под казан, глину нужно заранее замочить и пропустить сквозь сито для убирания больших включений. После смешивания с песком и водой начинают кладку тела печки, выполняя такие правила:

• раствор наносят на основу, потом сверху укладывают кирпич и плавными движениями проверяют его положение, а потом прижимают; не тяжелое пристукивание разрешается;
• перед укладкой кирпич замачивают в ведре с водой;
• толщина шва обыкновенной кладки – не больше 5 мм, шамотной – не больше 3 мм;
• шамотная и керамическая укладка между собой не перевязываются! Щель между ними заполняется раствором с примесью асбестового порошка или каолиновой ваты;
• останки раствора во время работы снимают со стенок мастерком.

Когда печь сделанная из кирпича под казан, сделаная собственными руками, полностью выложена, раствору дают высохнуть, а потом исполняют пробную растопку. Дров для начала загружают чуть-чуть и разводят маленькой огонь на протяжении 2—3 часов. Цель – высушить сырое сооружение. Повторив операцию пару раз, удостоверьтесь, что полосы темного оттенка сырости вокруг швов пропали. Сейчас печку можно топить полностью.

Как сделать фундамент

Кирпичная печь — конструкция тяжёлая, и кладка не потерпит перекосов в основании. Значит, нужен фундамент.

Заложение фундамента относится к подготовительным работам. Учтите в своих планах, что бетону нужно время для набора прочности. Фундамент должен быть готов за 25-30 дней до начала кладки печи.

Последовательность фундаментных работ:

1. Разметка фундамента. Обычно делается шнуром, растянутым на колышках. Сам фундамент должен выступать за габарит печи на 5-7 см.
2. Котлован копается ниже уровня промерзания на 40 см. Для удобства работ в котловане, его размер нужно сделать на 0,5 метра больше по периметру.
3. На дне котлована делается песчаная утрамбованная подушка толщиной 20 см.
4. На подушку под размер фундамента, с запасом, укладывается рубероид (швы и стыки проклеить горячим битумом или мастикой).
5. Поверх гидроизоляции строится щитовая опалубка, высотой немного большей чем планируется высота бетонной части фундамента (минимальная высота над землёй 40 см).
6. Делается арматурная обвязка. Для лёгких печей не обязательно.
7. Заливается бетоном.
8. Поверх бетона после сушки (5-8 дней) нужно положить гидроизоляцию (рубероид с проклеенными швами).
9. Если высоты фундамента недостаточно (например, до перекрытия пола), то используют кирпичную кладку. Поверх кирпичной кладки также наносится гидроизоляция.
