Как провести паспортизацию вентиляционных систем

Государственные стандарты

Все правила сведены в государственные стандарты – ГОСТ, санитарные правила и нормы – СанПиН, своды правил – СП.

В указанных нормативных актах приводятся расчеты притока воздуха в различные типы помещений, которые зависят от разных факторов. Они регламентируют необходимые параметры воздухообмена и здорового микроклимата, а также устанавливают нормы установки вентиляционного оборудования и его функционирования. Например, согласно ГОСТам, в среднем на один квадратный метр закрытого помещения должно приходиться до трех кубических метров свежего воздуха. Кроме того, на одного взрослого жильца предусмотрено до 30 кубометров в час. В них же указано, что для газифицированных кухонных помещений норма выше, чем для кухонь с электроплитами, – 90 кубометров в час против 60 кубометров. При этом для ванных комнат достаточно 25 куб. м/ч, а санузлов – до 50.

Кроме отечественных стандартов, существуют нормативные документы зарубежного сообщества инженеров Ashare. Если для обустройства собственного коттеджа планируется использовать вентиляционные системы американского производства, то следует ознакомиться именно с ними. В частности, в Ashare 62.1 определены минимально допустимые коэффициенты и параметры для вентиляции, а в Ashare 55 приведены необходимые условия по микроклимату и тепловому комфорту зданий.

Первоначальный этап проектирования вентиляционных коммуникаций заключается в разработке технического задания, в котором обязательно указываются требования по обмену воздушных потоков в каждом помещении здания. Составление подобного документа требует определенных знаний, поэтому если нет уверенности в самостоятельной разработке, лучше пригласить специалистов.

Основные шаги по разработке.

Определение нормативов по количеству поступаемого воздуха в каждое помещение. Этот параметр необходим для расчета габаритов и сечений воздуховодов, а также для проработки схемы их разветвлений. В дальнейшем с использованием расчетных данных первого этапа выбирают оптимальное решение для расположения вентиляционных каналов.
Выбор метода подачи воздушных потоков. После анализа технических условий помещений, требований техники безопасности и желаний заказчика выбирают наиболее рациональный вариант. Он может быть естественный, принудительный или смешанный.
Расчет распределения потоков внутри вентиляционного комплекса. На этом этапе рассчитывают необходимые мощности вентиляторов, объем воздуха, который должен пройти через определенную секцию, и потери каждого блока.
Вычисление шумовых характеристик и расчет давления звука, которое оказывают воздушные потоки при движении по воздуховодам. Согласно СНиП, шум не должен превышать показатель 70 дБ.
Завершающий этап – подготовка чертежей с полной детализацией и спецификой каждого узла системы.

На основе разработанного задания выбирается схема системы вентиляции. Необходимо согласовать и утвердить ее до внутренних отделочных работ здания, поскольку при ее внедрении потребуются дополнительные монтажные работы по бурению различных отверстий и каналов. Следует помнить, что некоторые технические помещения требуют установки отдельного вентиляционного цикла. Например, котельная и бойлерная – по требованиям пожарной безопасности, гараж – по техническим требованиям. Методы решения могут быть разные, однако они должны соответствовать техзаданию, обеспечивать простоту монтажа и дальнейшей эксплуатации, то есть придерживаться следующих критериев.

Количество узлов в системе должно стремиться к минимуму, поскольку чем меньше деталей, тем реже они ломаются.
Сервисное обслуживание следует организовать таким образом, чтобы оно стало доступным для обычных пользователей – жильцов.
Если регулировка воздухообмена и настройка микроклимата будут понятны неспециалистам, то это существенно повышает рейтинг оборудования в глазах покупателя, так как снижает затраты на его обслуживание.
Вентиляционная система должна иметь резервные узлы, которые заменят основные при их поломке и во время техобслуживания.
Не последним фактором является эргономика: комплекс необходимо грамотно вписать в интерьер дома.

Особенности ведения документа

Знать все сказанное выше очень хорошо — с этим никто не спорит. Но для заказчика работ или для владельца здания важнее другие обстоятельства

Им важно иметь четкие критерии, чтобы понимать, правилен ли паспорт вентиляционной системы, представленный подрядчиком. Еще нужно знать, что вписывать в этот документ самостоятельно, а что вносить не стоит

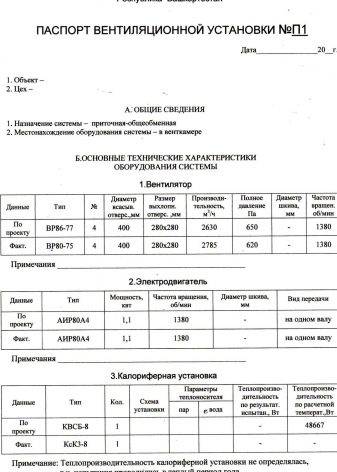

Существует три разновидности паспортов вентиляции, признаваемые официально

Существует три разновидности паспортов вентиляции, признаваемые официально.

Первый тип — так называемый строительный, второй составляется при эксплуатации, а третий относится только к установкам, очищающим газы. Дополнительно могут составлять паспорта, учитывающие специфические моменты той или иной отрасли. Но это уже совершенно иная тема. «Строительные» паспорта составляются всякий раз, когда проводятся пусконаладочные работы

Важно: это требуется даже при отсутствии наладки как таковой, ведь иначе эксплуатация становится незаконна

Характерными признаками плохо составленного документа будут:

полное совпадение проектных цифр и фактических данных (в реальности так не бывает);
отсутствие примечаний;
изобилие пустых граф (те, кто недостаточно знают наладку вентиляции, вынужденно пропускают их, чтобы не демонстрировать свою некомпетентность);
упоминание о проведении испытаний без указания конкретной даты их.

Если заказчик паспортизации обнаруживает хотя бы один из этих признаков, он вправе вернуть документ подрядчику и требовать переделки работы либо возврата уплаченных сумм. На титульном листе (хотя он есть не всегда) описываются идентификационные сведения об объекте. Шапка паспорта содержит указание наладочной организации. Сведения о ней должны позволять полностью идентифицировать эту структуру. Допускается (хотя и необязательно) размещение корпоративной символики.

Если организация прошла аккредитацию, она обязательно сообщит номер аттестата, подтверждающего этот факт. Такой номер потребуется уже позже — для составления протоколов испытаний. Он обосновывает легитимность каждого сделанного вывода. Что касается типа вентиляционной системы, он должен расписываться полностью, с указанием паспортов на вытяжку и приток, на увлажнитель и иные компоненты. В дальнейшем проще будет ориентироваться в таком документе и контролерам, и эксплуатационным службам.

Если количество установок превышает 50–70, однотипные по назначению аппараты могут обозначаться в документации цветным шрифтом. Никакой стандарт это не регламентирует, поэтому выбор окраски — по своему усмотрению. Хотя строительная практика подразумевает написание адреса по проекту, для государственных инспекторов лучше показывать акт, где указан реальный адрес сооружения

Важно: стоит записать еще и юридический адрес подрядчика (наряду с фактическим), что помогает добиться благосклонности контролирующих органов. Если все делать добросовестно, надо сразу предусмотреть резерв свободного места, где будут отражаться итоги тестов на эффективность

Проблемой строительной формы является то, что она отражает ряд ненужных для практиков сведений, при этом не включая действительно важную информацию. Чаще всего этот недостаток устраняется за счет использования примечаний.

Для вентиляторов указывают:

номера, присвоенные на заводах;
полные типовые названия вентилирующих установок, отличающихся от названий вентиляторов;
настройки регулирующих блоков или частоты вращения, соответствующие паспортным параметрам;
прочее установленное оборудование;
сведения о ремонтах (если они имели место).

Паспорт должен сопровождаться протоколами, фиксирующими итоги тестов. Обычно строительная практика обходится без них, хотя это всего лишь привычное упущение. В отдельных случаях можно добавить инструкции по применению вентиляционной системы (если она чем-то отличается от обычной). Речь идет только о кратких указаниях (до 1 листа). Полноценные инструкции включают иногда до 30 листов, к паспортам их прилагать не надо.

Паспорта на вытяжные аппараты сокращаются, если там отсутствует раздел, посвященный нагревателю воздуха. А вот документация, составляемая на производстве, часто вырастает из-за сведений, отражающих замену отдельных узлов и модернизационные работы. Полноценное отражение одного лишь технического обслуживания требует нескольких страниц.

В результате испытаний к паспортам добавляются также протоколы, отражающие:

итоги аэродинамической проверки вентилятора;
герметичность трубопроводных каналов;
уровень шума;
интенсивность вибрации;
избыточное давление.

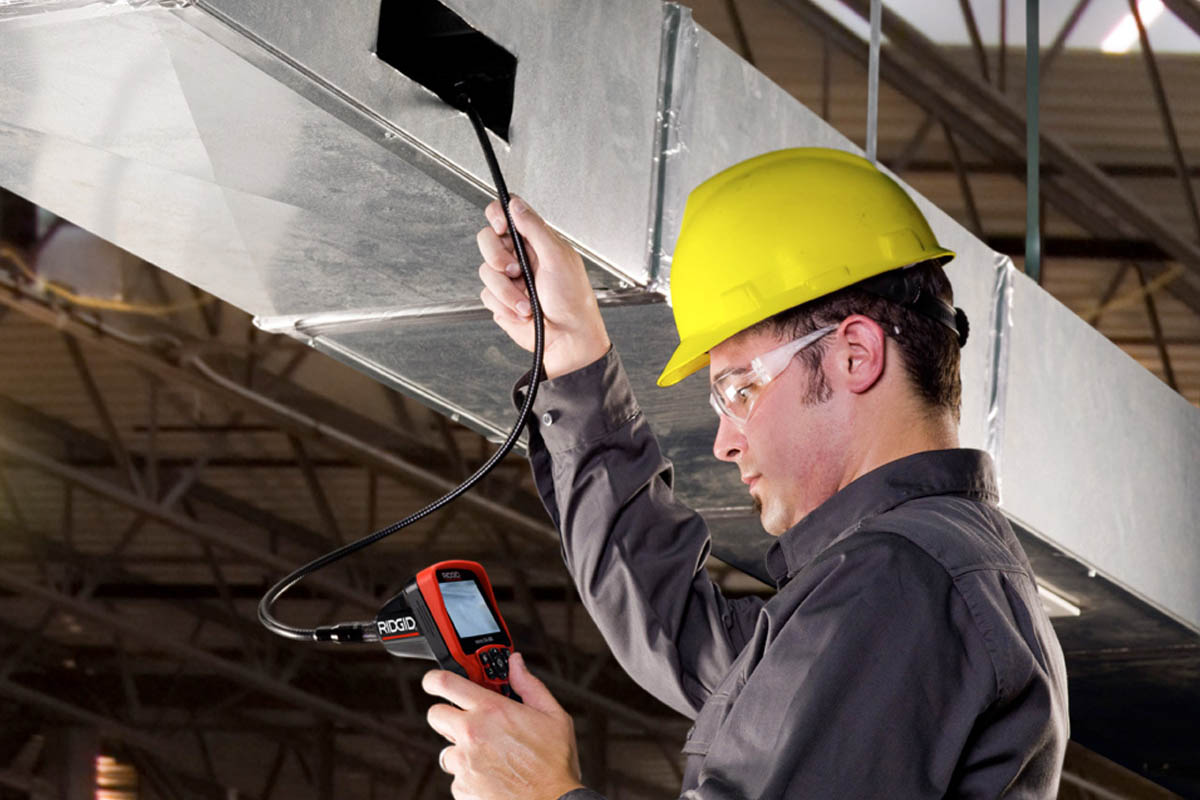

Подсказка о проведении проверки эффективности вентиляционных систем — в видео ниже.

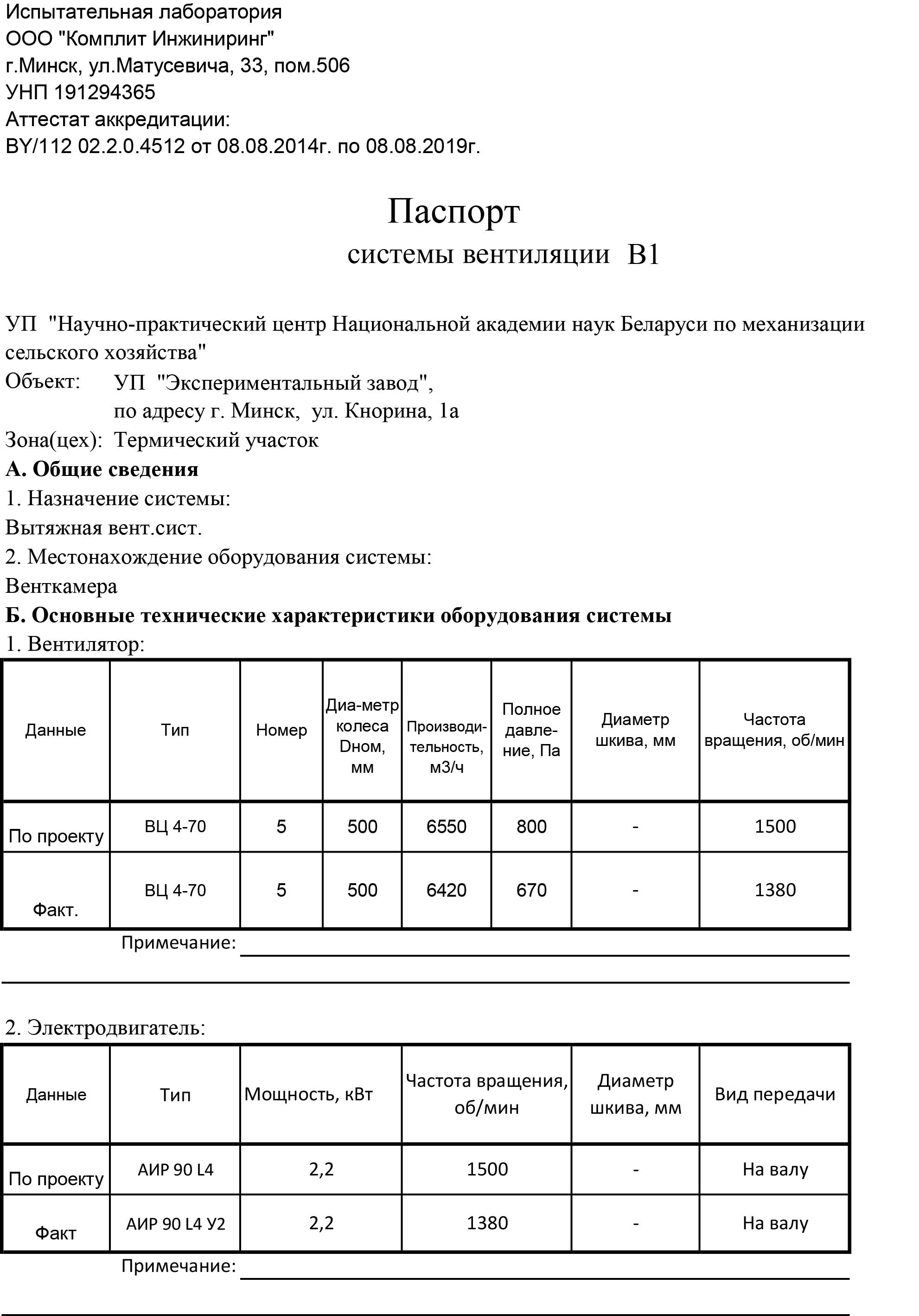

Что такое паспорт вентиляции?

Документ, в котором содержится название компании, место размещения вентиляции и оборудования всей системы, где можно найти информацию о типе установленного оборудования, называется паспортом системы вентиляции.

В ситуации, когда проект отличается от фактически установленного оборудования, это должно быть отражено в документе. Отсутствие таких важных моментов или самого паспорта предусматривает для организации, эксплуатирующей систему, серьезные административные наказания.

Ответственные лица на предприятии должны четко следить за правильностью заполнения паспорта вентиляции, за графиком проведения периодических испытаний. К данному виду работ должны привлекаться только те компании, которые имеют право испытывать системы вентиляции. Срок проведения очередной проверки наступает по истечении 3 лет.

Нормальный паспорт

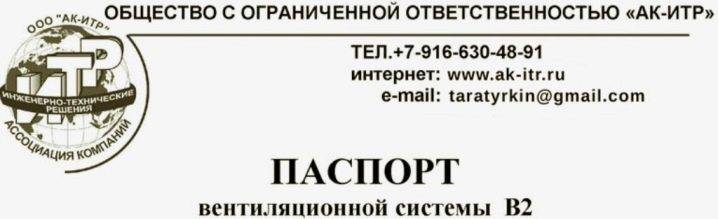

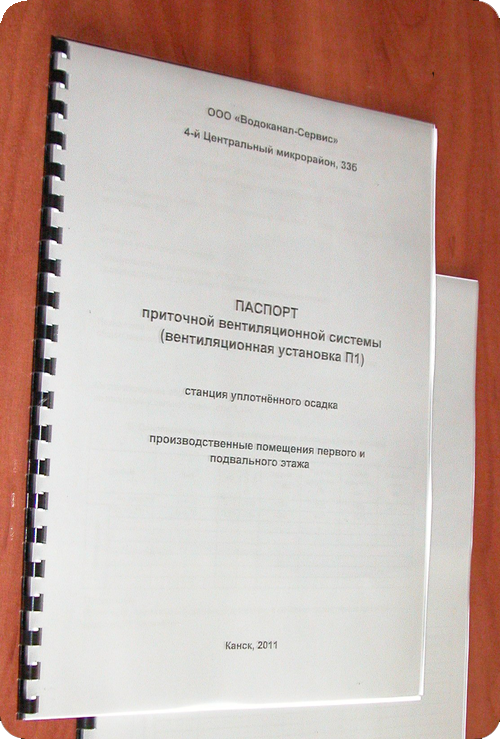

Рис. 5 Внешний вид хорошего паспорта, титульный лист.

Восемь листов или около того, приложен протокол, иногда краткая индивидуальная
инструкция по эксплуатации системы вентиляции (на одном листе).

Полные инструкции делаются отдельно, на 10-30 листах, и к паспортам не
относятся.

Их разрабатывают эксплуатирующие организации. Сейчас иногда инструкции
делают проектные организации, выполнившие проект.

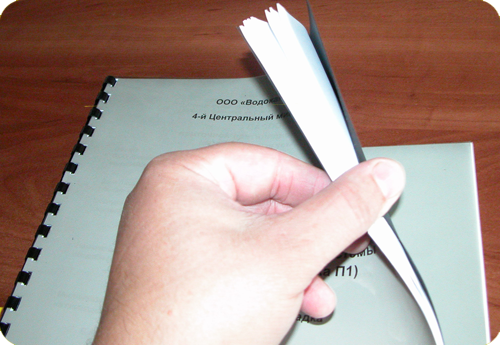

Рис. 6. Размер паспорта.

Итого в паспорте приточной установки не менее девяти листов, с инструкцией
десять.

Паспорта на вытяжки бывают меньше там нет воздухонагревателя
и соответствующего раздела.

На производствах часто применяют свою форму паспорта, такие
паспорта бывают ещё больше, обычно за счёт раздела о замене узлов и модернизации
установки.

Если вносить в паспорт все ТО (техническое обслуживание), то только на
это нужно несколько страниц.

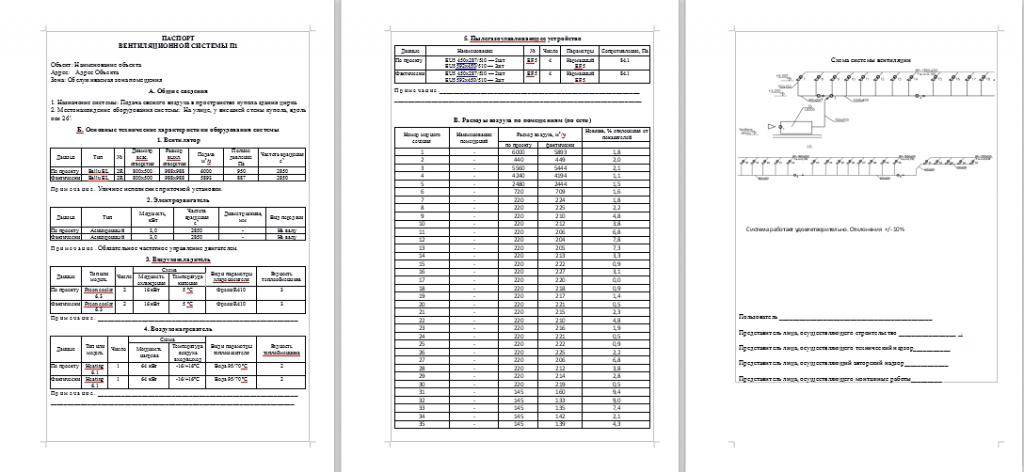

Рис. 7. Дополнительные разделы паспорта.

К паспорту прикладываем протокол аэродинамических испытаний вентилятора,
протокол испытаний герметичности вентиляционной сети, уровня вибрации,
шума, избыточного давления в защищаемом помещении (дли противодымной вентиляции),
и так далее.

Каждый замер сопровождается протоколом, но если прикладывать
все, потребуется много бумаги, это не экологично. Протоколы мы сохраняем
в электронной форме, а в паспорте пишем, что предоставляем их по запросу.

Это «протокол аэродинамических испытаний» который пришлось переименовать
в «Акт проверки эффективности вентиляционных систем».

Протокол это результат замеров. Подписывается исполнителями,
и, если не откажется, представителем предприятия его подпись
подтверждает только факт проведения замеров.

Акт это результат действий какой-то комисии. Например, акт
пробоотбора свидетельствует, что специальная рабочая группа взяла какую-то
пробу.

Но в предписании на данную работы было написано: предоставить паспорта
и акты проверки эффективности, пришлось переименовать протокол в акт.

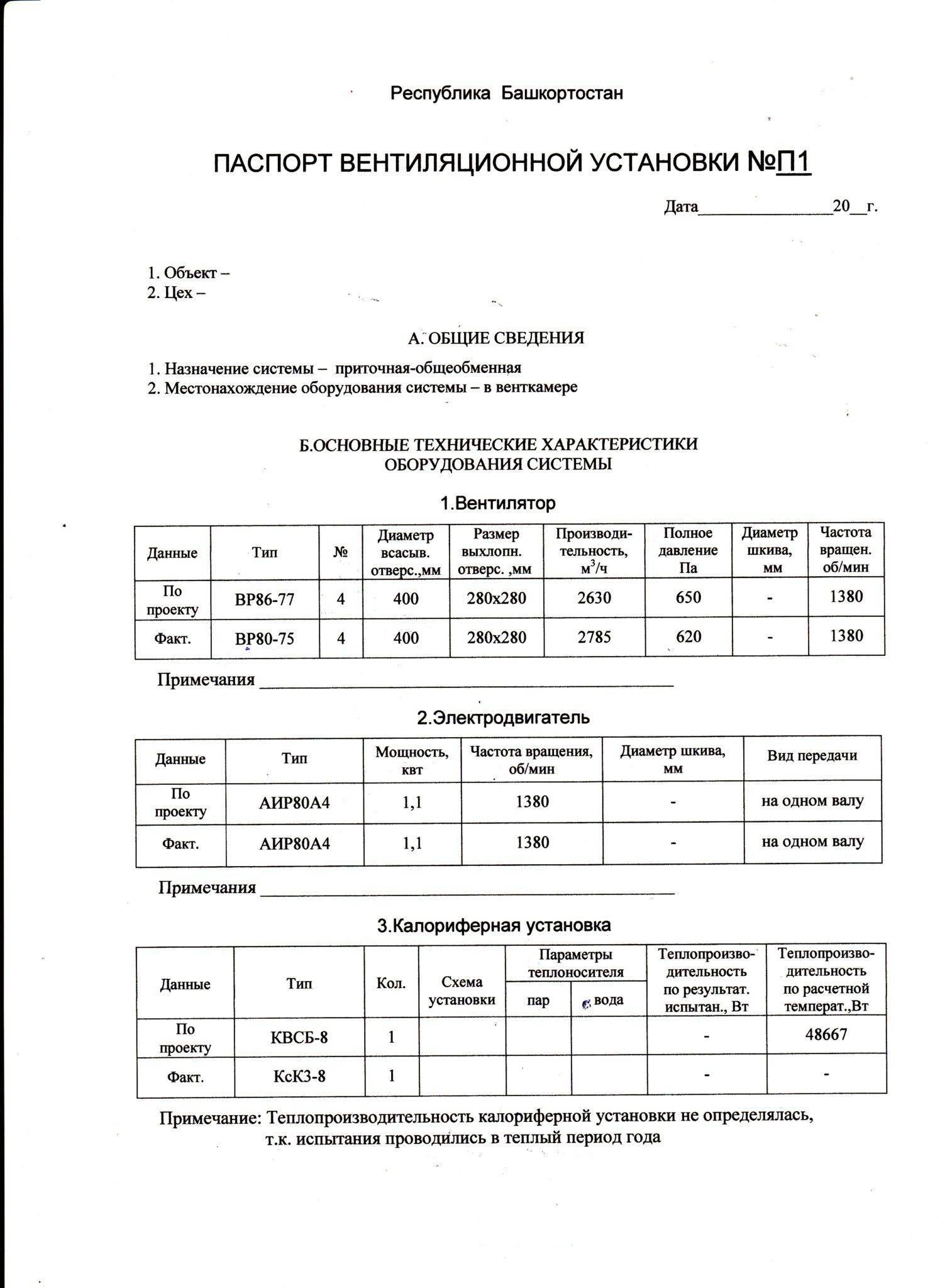

Рис. 8. Приложения к паспорту: протокол или акт.

По объективным причинам и пожеланиям заказчиков наши паспорта не всегда
выглядят технически безупречными, приходится считаться с проверяльщиками
паспортов и т.п.

На картинках показаны настоящие паспорта, поэтому вы можете увидеть некоторые
небесспорные детали. Но мы тоже знаем про это, сделать так пришлось по
причинам и в интересах заказчика.

В плохой наладочной организации неточности, да и ошибки, встречаются
из-за невежества исполнителей.

8 апреля 2016

Главная |

Нормативная форма

Нормативная форма строительного паспорта ниже, приложение
Е, в конце свода правил.

Сейчас действует
СП 73.13330.2016
(актуальность проверяйте, нормативы часто меняют)

это плохая форма, но она может стать основой для нормальных
паспортов.

Отсутствует дата. Да, в этом паспорте нет даты составления,
не говорю уже про место для последующих замеров. Так что нормальная эксплуатирующая
организация сразу выбрасывает его в макулатуру.

Имеются бессмысленные для 90% вентиляторов данные о диаметре
рабочего колеса. Частота вращение дана в с-1. Это вроде бы правильно,
СИ, но на двигателе и вентиляторе, да и на многих тахометрах частота идёт
в мин-1.

В выводах нереальная точность 8%. Разработчики явно не мерят
и не считают реальное отклонение. Для размещённых в одном помещении воздухораспределителей
допускается аж 10%. Просто смешно. Особенно для типичной сети, в которой
в одном помещении воздуховод одного сечения, решётки врезаны непосредственно
в него.

Во всех нормальных методиках в одном помещении допускается
20%.

Даже пожарный ГОСТ, тоже вроде отечественный норматив, указывает
реальное и достижимое отклонение 15%. Получается, пожарные мерят и знают.

А в ЗАО ИСЗС-Консалт, разработчике СП, витают в эмпиреях
благостной рефлексии.

Ну и так далее.

Из новых ухудшений сильно изменился список подписантов.
Исчез представитель эксплуатирующей организации, которому паспорта сдаются
в работу. Представитель наладочной организации, главный исполнитель и
ответственный за пусконаладку, указан в скобках. Бред какой-то.

Бланк
паспорта точно по нормативу, в формате таблицы

в формате таблицы Excel.

есть титульный лист;
есть место для последующих проверок вентиляции.

Главная |

ЗАЧЕМ ПРЕДПРИЯТИЮ ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИИ?

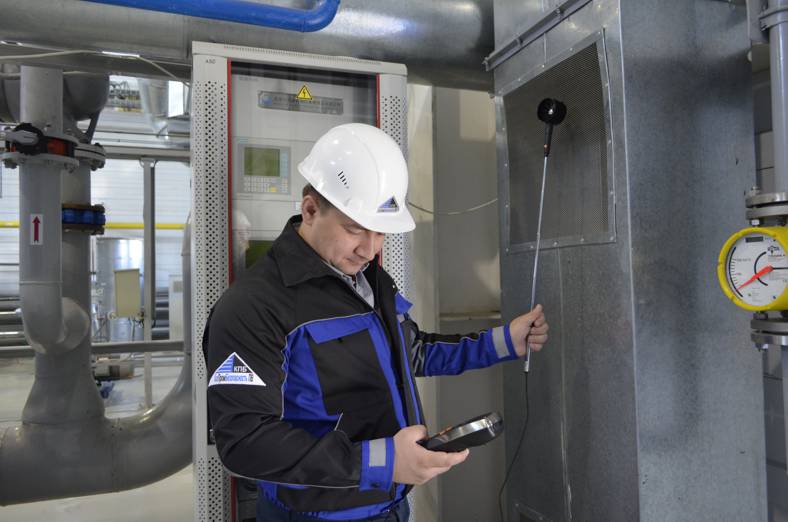

Паспортизация систем вентиляции — это проверка рабочего состояния вентиляционного оборудования и систем вентиляции с помощью инструментальных исследований, оформленная в виде паспорта на вентиляционную установку.

Паспортизация вентиляционных установок обязательна для всех предприятий и всех типов вентиляционных систем.

Согласно СанПиН 2.1.3.2630-10 все установленные и смонтированные системы механической приточно-вытяжной вентиляции должны иметь паспорт вентиляционной установки, эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Периодичность проведения испытаний систем вентиляции определяется нормативными документами на вентиляцию:

1. Согласно СТО НОСТРОЙ 2.24.2-2011 периодичность наладки систем вентиляции и кондиционирования воздуха устанавливается органами федеральной исполнительной власти или требованиями технологии производства, но не реже одного раза в три года.

2. Согласно ГОСТ Р 53300-2009 периодические испытания систем противодымной вентиляции должны проводиться не реже одного раза в два года.

3. Согласно СП 4425-87 действующие вентиляционные системы должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий в следующие сроки:

а) в помещениях, где возможно выделение вредных веществ 1 и 2 класса — 1 раз в месяц;

б) системы местной вытяжной и местной приточной вентиляции — 1 раз в год;

в) системы общеобменной механической и естественной вентиляции — 1 раз в 3 года.

4. Согласно СанПиН 2.1.3.2630-10 системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Как видим, периодичность проведения испытаний — от одного месяца до трех лет, в каждом случае определяется индивидуально.

В случае реконструкции вентиляционных систем после изменения технологического процесса, оборудования и перестройки помещения проверка должна осуществляться сразу после реконструкции, независимо от сроков периодического контроля.

Паспорт вентиляционной системы — это главный документ вентиляционной системы. Паспорт системы вентиляции — итоговый технический документ, дающий юридическое право эксплуатировать вентиляционное оборудование, фиксирующий натуральные показатели и их отклонения в соответствии с действующими строительными и санитарными нормами.

Технически грамотно оформленный паспорт на вентиляционную систему — залог эффективной и безопасной работы вентиляционной системы, а часто и самого предприятия. В нем отображается реальное состояние всего вентиляционного оборудования.

В паспорте вентиляционной системы фиксируются все изменения, которые происходили с вентиляционной системой на протяжении всего эксплуатационного периода.

Паспортизация вентиляционных систем необходима:

сотрудникам предприятия — для комфортной работы, повышения производительности труда и отсутствия сбоев в работе в связи с плохим самочувствием;
руководителю и главному инженеру — паспорта и пояснения к ним подскажут, на какую именно вентиляционную систему надо обратить внимание в первую очередь (увеличить ее производительность или наоборот, уменьшить, провести внеплановый ремонт или обслуживание вентиляционной системы);
руководителю и главному инженеру — чтобы не иметь проблем и замечаний от представителей надзорных инспекций (Роспотребнадзора, прокуратуры, пожарной инспекции, МЧС, жилищной инспекции, Ростехнадзора и др.), которые контролируют эксплуатационные характеристики оборудования, санитарно-техническое состояние, наличие и срок действия паспортов на вентиляционную систему;
руководителю предприятия и главному инженеру, которые несут персональную ответственность за производственный травматизм.
