Принцип работы парового котла для отопления дома

Классификация [ править | править код ]

• Энергетические паровые котлы — предназначены для производства пара, использующегося в паровых турбинах.
• Промышленные паровые котлы — вырабатывают пар для технологических нужд, так называемые «промышленные парогенераторы».
• Паровые котлы-утилизаторы — используют для получения пара вторичные энергетические ресурсы теплоту горячих газов, образующихся в технологическом цикле. Энергетические котлы-утилизаторы в составе ПГУ используют теплоту уходящих газов ГТУ.

По относительному движению теплообменивающихся сред (дымовых газов, воды и пара) паровые котлы могут быть подразделены на две группы:

Водотрубные котлы по принципу движения воды и пароводяной смеси подразделяются на:

• барабанные (с естественнойru en и принудительной циркуляцией: за один проход по испарительным поверхностям испаряется лишь часть воды, остальная возвращается в барабан и проходит поверхности многократно)
• прямоточные (среда между входом и выходом котла движется последовательно, не возвращаясь)

В водотрубных парогенераторах внутри труб движется вода и пароводяная смесь, а дымовые газы омывают трубы снаружи. В России в XX веке преимущественно использовались водотрубные котлы Шухова. В газотрубных, наоборот, внутри труб движутся дымовые газы, а теплоноситель омывает трубы снаружи.

Обозначения

Согласно ГОСТ 3619-89, стационарные паровые котлы имеют следующую структуру обозначения:

Параметры котла по возможности подбираются по стандартному ряду. После обозначения по ГОСТ может писаться в скобках заводская марка, например, Е-75-3,9-440БТ (БКЗ-75-39ФБ).

Популярные фирмы и модели

Мировым лидером по производству в сфере паровых агрегатов по праву считают компанию ALBA MAKINA. Их оборудование занимает большой сегмент российского рынка. Модельный ряд этого производителя способен решить огромный перечень задач производства: использование котлов в изготовлении гофрированного картона, в целлюлозной промышленности, при создании железобетонных материалов, в отопительных системах гостиничных комплексов.

Большим спросом на рынке парогенераторов пользуются модели итальянской компании ICI Caldaie. Для работы эти машины используют жидкое горючее и газ. Цены на эту технику достаточно высокие. Меньшая стоимость моделей турецкого производства фирмы HYB Akaya. Паровые системы этой фирмы работают на биотопливе, переработанном масле и твердых видах топлива. Недорогим решение может стать выбор энергосберегающих моделей компании BOOSTER.

Ассортимент моделей паровых котлов, представленный для потребителей, позволяет сделать оптимальный выбор, который будет учитывать цену, цели и поставленные на производстве задачи. Делая выбор, не стоит забывать о безопасности и экономичности работы парового котла, потраченные на это средства не станут напрасными.

Особенности эксплуатации

Особое внимание необходимо уделить безопасности функционирования парового агрегата. Чтобы обеспечить правильную работу, рекомендуется соблюдать следующие правила:

Должно быть обеспечено свободное расширение для температуры. Это обеспечит равномерное нагревание.
Необходимо соблюдение уровня жидкости. В отношении к водотрубным конструкциям эта норма определяется специальными учреждениями

В норме минимальный уровень должен быть ниже поверхности подогрева на 10 см.
Производители устройств оснащают их специальными предохранительными системами для снижения взрывоопасности.
Важно следить за состоянием сварных швов. Нельзя допускать их пересечение

Если будут обнаружены дефекты, потребуется проведение дефектоскопии.
Во время эксплуатации устройства возможно образование конденсата в трубах. Необходимо продувать их. Также для устранения конденсата применяются специальные дренажи.
Давление пара в системе должно быть всегда под контролем. Параметр измеряется манометром, на котором должно быть специальное клеймо, свидетельствующее о проведении тестирования. Нельзя использовать приборы, у которых проверка просрочена.
Необходимо контролировать не только давление, но и температуру паров воды. Для этого на все паровые трубы должны быть установлены термометры.

https://youtube.com/watch?v=lARRjX8ttQA

Дополнительные элементы агрегата

В конструкцию парового котла могут входить не только топочная камера и трубы (барабаны) для циркуляции воды и пара. Дополнительно используются устройства, которые увеличивают эффективность работы системы (поднимают температуру пара, его давление, количество):

1. Пароперегреватель — повышает температуру пара выше +100ºC. Это в свою очередь повышает экономичность и КПД работы машины. Температура перегретого пара может достигать 500 ºC (так работают паровые котлы в атомных станциях). Пар дополнительно нагревается в трубах, в которые он поступает после испарения. При этом он может иметь собственную топочную камеру или быть встроен в общий паровой котёл. Конструктивно различают конвекционные и радиационные пароперегреватели. Радиационные конструкции нагревают пар в 2-3 раза сильнее, чем конвекционные.
2. Сепаратор пара — удаляет из пара влагу и делает его сухим. Этим увеличивается эффективность работы устройства, его КПД.
3. Паровой аккумулятор — устройство, которое отбирает из системы пар, когда его много, и добавляет его в систему, когда его недостаточно, мало.
4. Устройство для подготовки воды — снижает количество растворённого в воде кислорода (что предупреждает коррозию), убирает растворённые в воде минералы (химическими реагентами). Эти меры предупреждают засорение труб накипью, которая ухудшает теплоотдачу и формирует условия для прогорания труб.

Кроме того, есть клапаны для слива конденсата, воздухоподогреватели, и обязательно — система контроля и управления. В неё входят включатель и выключатель горения, автоматические регуляторы расхода воды, топлива.

Устройство парового котла

Паровой котёл любого типа собой представляет некую ёмкость, и эта ёмкость заполнена водой. Вода в паровом котле нагревается до газообразного состояния, испаряясь – переходит из жидкого состояния в газообразное. Рабочая емкость парового котла, зачастую, сделана из трубы большого диаметра. Все паровые котлы оборудованы специальной камерой, где сжигается разного рода топливо. Строение топочной камеры напрямую зависит от вида топлива, что будет использоваться в котле. В твердотопливных паровых установках должна быть установлена специальная решетка, сквозь которую зола будет осыпаться в зольник. Колосниковая решётка служит для подачи воздуха в топку котла. Продукты сгорания отводятся через дымоход. Дымоход должен быть смонтирован в самой верхней точке топочной камеры.

Если в паровой установке в качестве топлива используется разного рода природный газ, то в топку котла устанавливается специальная форсунка. Форсунка также используется тогда, когда в качестве топлива применяется мазут. При использовании форсунки также необходима подача воздуха сквозь колосниковую решетку, что обеспечит достаточную тягу в топке. В топке достаточно большая рабочая температура, но для розжига котла и для набора давления требуется какое-то время. Вырабатываемое в топочной камере тепло доводит до кипения воду в рабочей емкости, и затем образовавшийся пар поступает в трубопроводы паровой установки.

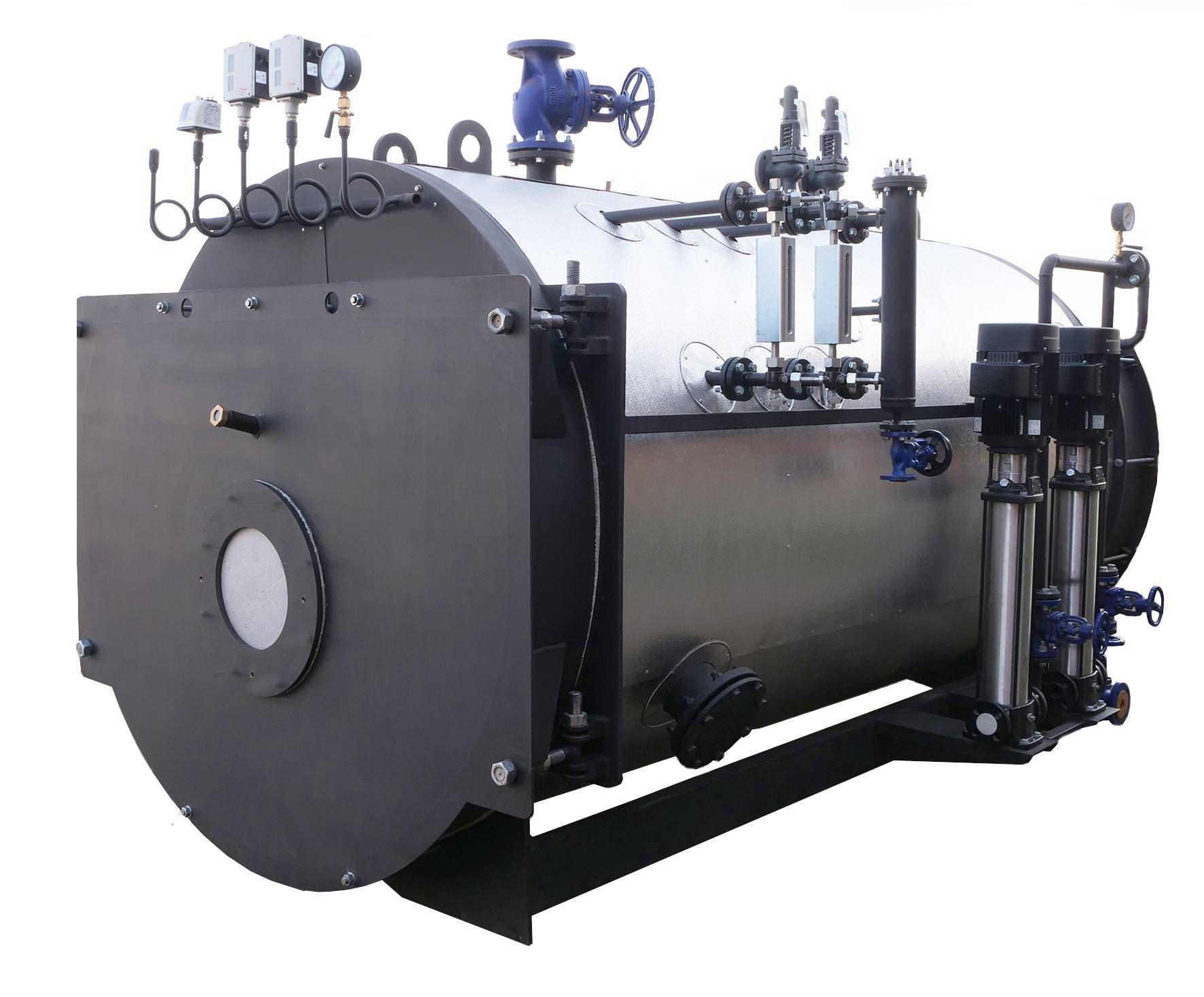

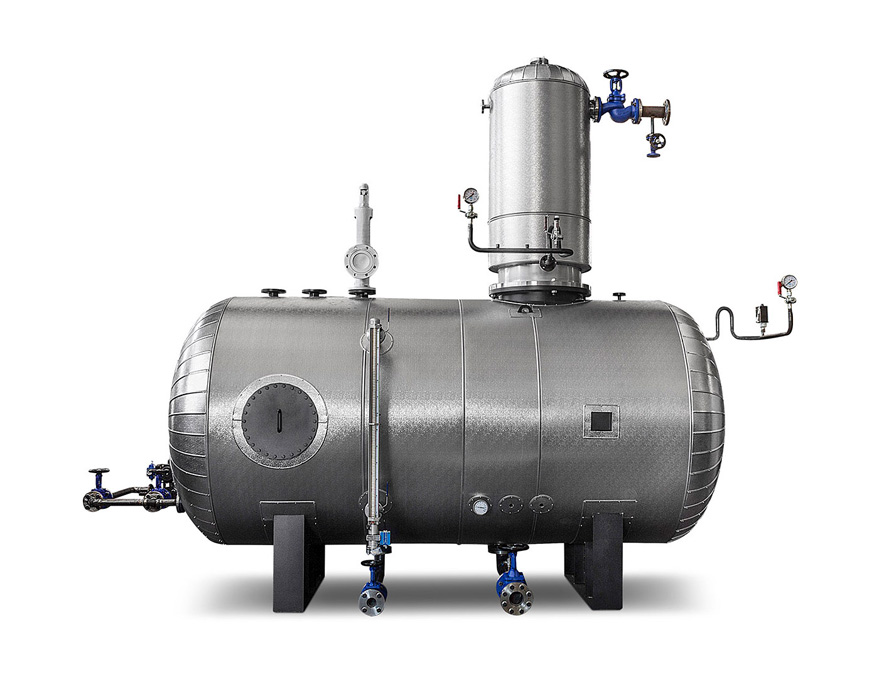

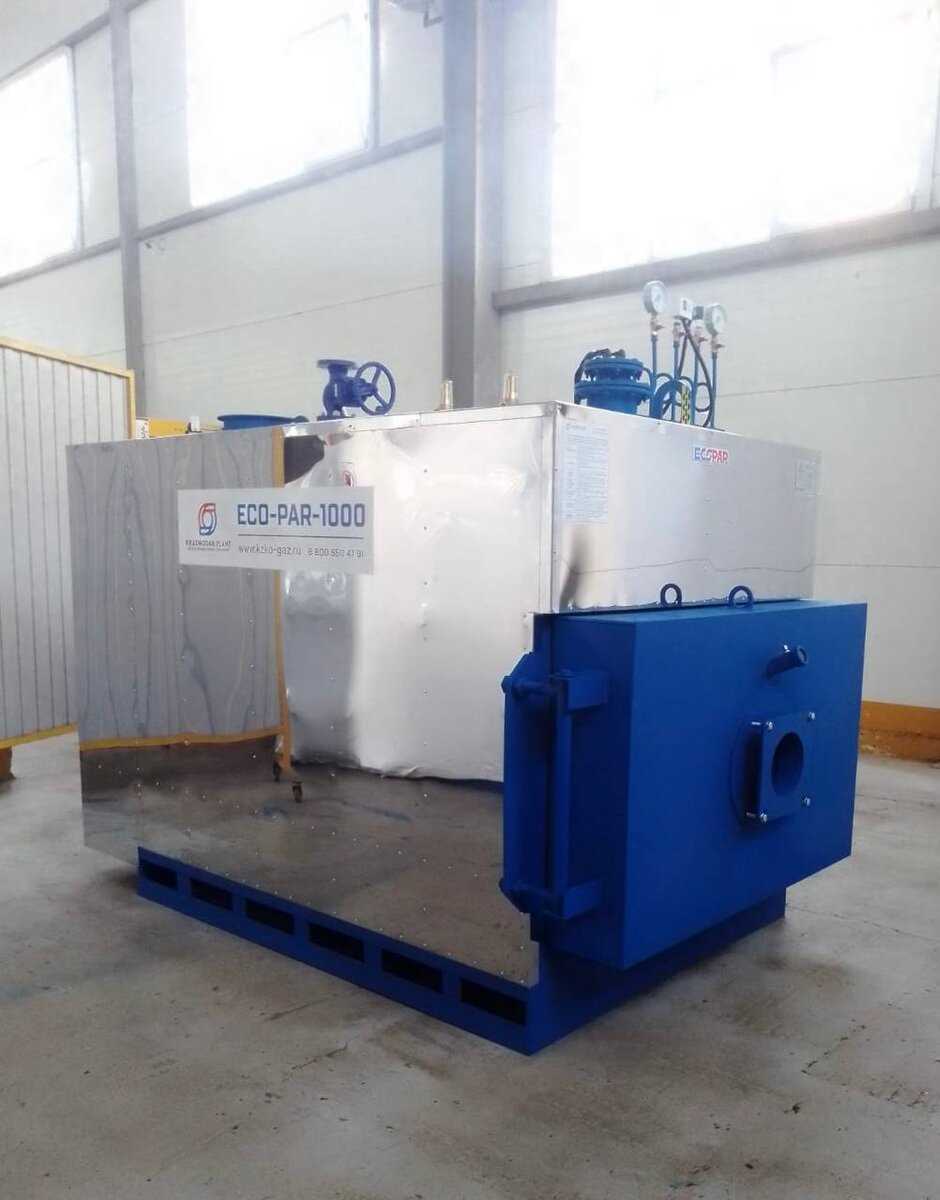

Промышленные паровые котлы

Технология парогенераторов

Паровые котлы промышленных установок используются для нагрева и перегрева воды, чтобы преобразовать ее в пар. Энергия, выделяющаяся при сжигании топлива, передается через теплообменник к воде. Парогенераторы также могут быть использованы для производства тепловой и электрической энергии, а также для промышленных процессов, связанных с обработкой пара и генерацией тепловой энергии.

Применение промышленных паровых котлов

Промышленные паровые котлы широко используются в различных отраслях производства для обеспечения необходимого уровня пара. Они являются неотъемлемой частью многих технологических процессов, таких как производство электроэнергии, химическая и нефтеперерабатывающая промышленность, пищевая промышленность и другие.

Кроме того, промышленные паровые котлы также используются для отопления и горячего водоснабжения в промышленных и коммерческих зданиях. Они обеспечивают надежное и эффективное производство пара, что является важным фактором для обеспечения бесперебойной работы производственных процессов в различных отраслях.

Промышленные паровые котлы играют важную роль в производстве пара, который является неотъемлемой частью многих технологических процессов в промышленности. Они обеспечивают эффективный нагрев и перегрев воды, что позволяет использовать образовавшийся пар для различных целей. Благодаря своей надежности и эффективности, промышленные паровые котлы являются необходимым оборудованием для работы промышленных предприятий.

Современные технологии и тепловые процессы позволяют повысить эффективность и надежность парогенераторов и паровых котлов. Специальные теплообменники обеспечивают эффективный перенос тепла и повышение энергетической эффективности установки.

Повышение производственной эффективности

Промышленные паровые котлы играют важную роль в процессах производства, обеспечивая необходимую энергию для различных целей. Современные технологии позволяют повысить эффективность производства, что способствует снижению расходов на энергию и повышению конкурентоспособности предприятия.

Инновации в области паровых котлов

Технологические инновации в области промышленных паровых котлов стимулируют развитие отрасли. Новые технологии и материалы позволяют создавать более эффективные и надежные установки, что в свою очередь способствует увеличению производительности и сокращению эксплуатационных затрат.

Типы автономных отопительных систем

Вообще современный строительный бизнес и руководства по постройке предлагают массу вариантов по созданию автономных отопительных систем, пригодных для использования в загородных домах.

• С жидким теплоносителем: это может быть обычная вода с присадками или антифриз.
• С переносом теплого воздуха (тепловые завесы)
• С открытым огнем (например, обыкновенный камин)
• Паровые системы отопления.

Системы отопления с открытым огнем или с переносом теплого воздуха обладают локальным действием. Они нагревают помещение только вокруг того места, где они расположены сами. Это может быть выходом для небольшого домика, расположенного в теплом регионе, но в нашей стране необходимо качественно нагревать весь дом (если вы, конечно, не хотите ютиться всей семьей в одной комнате).

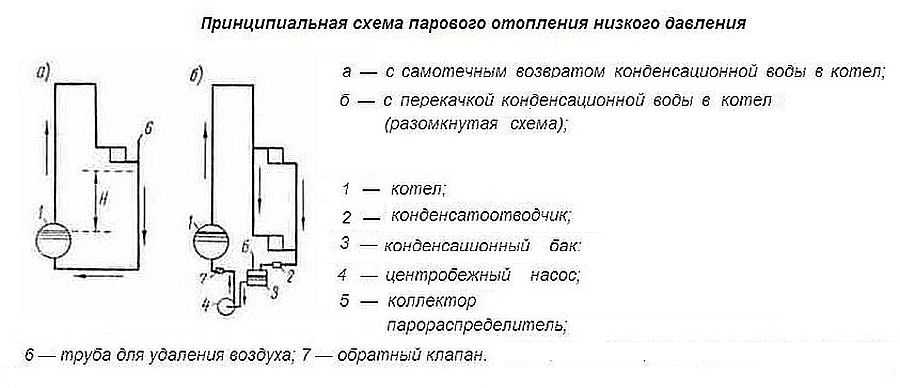

схема парового отопления

Поэтому, при строительстве загородного дома, состоящего хотя бы их нескольких комнат, а тем более из нескольких этажей необходимо проектировать и строить отопительную систему, имеющую отдельный котел нагрева теплоносителя и развитую система переноса тепла. Одним из надежных и эффективных вариантов являет перенос нагретого пара, то есть паровое отопление.

Разновидности схемы

Схему отопления постоянно совершенствуют, делают её безопаснее, удобнее в использовании. В магистраль пар подаётся под определённым давлением. Для промышленных производств, если того требует технологический процесс, может быть использован обогрев с использование высокого давления пара.

Предусматривают закрытую систему: она полностью герметична. Давление на выходе из котла 0,59 МПа. Допустимы параметры от 170 до 600 кг/м2.

Для обогрева жилых помещений предусматривают паровое отопление с низким давлением, от 100 до 170 кг/м2. Паровой котёл устанавливают в отдельно стоящей постройке.

При монтаже используют открытую схему, при которой обустраивают бак для конденсата и насос, который нагнетает его из бака в котёл. Данный вид парового отопления устанавливают в частном доме, в теплице, в гараже.

Для эффективного использования теплоносителя энергетики создали вакуум-паровые системы отопления. Давление в них приближено к показателю 1 кг/м2.

Система замкнутая, снабжена капиллярным устройством, которое предназначено для сбора конденсата и отвода его в котёл. Из магистрали выкачивают воздух. Для создания определённого разрежения используют специальные устройства. Специалисты отмечают, что вакуум-паровые системы имеют высокий КПД. Они безопасны в использовании.

Схема парового отопления может быть однотрубной или двухтрубной. При однотрубной системе обогрева конденсат и пар проходят по одной трубе. Для установки выбирают трубы с большим диаметром и толстой стенкой.

Если использовать данную схему, то отрегулировать температуру будет затруднительно. Делают это, уменьшая или увеличивая мощность котла. При этом температура воздуха в отдельных помещениях дома может быть сильно снижена или завышена.

Для регулирования температуры в радиаторах устанавливают вентили. При этом производительность котла будет постоянной, все комнаты в доме будут отапливаться равномерно.

Для обогрева котла используют твёрдое, жидкое топливо или газ. Устанавливают газотрубные или водотрубные котлы. Водотрубное оборудование характеризуется как более безопасное.

Котёл представляет собой цилиндр, вдоль которого находятся трубки. Они заполняются водой. Нагрев происходит за счёт горелки. Температура воды в трубках повышается, образуется пар, который выводится в отопительную систему.

Газотрубное оборудование менее востребовано. В трубках вместо воды находится газ или продукты горения. В самом цилиндре циркулирует вода. Газ нагревает воду, происходит испарение. Пар выводится по патрубкам в систему труб и радиаторов.

Для монтажа магистрали выбирают стальные оцинкованные или медные трубы. Пластиковый материал использовать нельзя, несмотря на то, что производитель декларирует устойчивость к высоким температурам.

Температура пара, которая подаётся в магистраль, превышает 170 0С. Есть риск деформации и разрыва труб. В чём заключаются преимущества и недостатки парового отопления?

Элементы, которые повышают эффективность котла парового типа

Современный котёл парового типа оборудован не только трубопроводами и топкой, но также в нём используются вспомогательные узлы. Эти дополнительные элементы способствуют не только поднятию температуры пара в установке, но и могут повышать рабочее давление, а также способствуют более интенсивному парообразованию. В перечень таких полезных элементов паровой установки входят:

1. Сепаратор, с помощью которого пар отделяется от влаги. Данное приспособление в несколько раз увеличивает коэффициент полезного действия парового котла.
2. Пароперегреватель, с помощью которого температура пара нагревается свыше 100 градусов по Цельсию. Этот элемент также ощутимо повышает КПД парового котла, поскольку способен нагреть сухой пар до 500 градусов. Такими вспомогательными приспособлениями комплектуются паровые установки, которые применяются в АЭС.
3. Аккумулятор пара, который способен накапливать пар, и в момент необходимости обратно отдавать его в рабочую магистраль.
4. Подготавливающие устройство, с помощью которого из обычной воды вытесняется излишний кислород. Данное приспособление в разы увеличивает срок службы паровой установки, поскольку малая концентрация кислорода в теплоносителе препятствует возникновению коррозии и накипи.

Также в современных паровых установках используются дополнительные элементы, с помощью которых удаляется конденсат, регулируется потребление топлива и расход воды, а также осуществляется управление котлом и контроль всех его параметров.

Влияние сажи и накипи в процессе эксплуатации

Если на поверхности отопительного оборудования образуется слой сажи, ее низкая теплопроводность значительно затруднит передачу теплоты от производимых газов к стенкам отопительного устройства.

Это автоматически приведет к перерасходу топливной массы, к значительному снижению выработки пара, а также горячей воды.

Наличие накипи на стенках при относительно небольшой теплопроводности в значительной степени может уменьшить передачу теплоты от стенки устройства к воде.

Что такое паровой котёл КП, вы можете узнать тут.

Как результат, его стенки достаточно сильно могут перегреться, в некоторых случаях они разрываются, тем самым вызывая аварии котельных устройств.

На основании этого можно сделать вывод, что максимально эффективная работа котла может быть произведена исключительно при регулярной чистке подобного оборудования.

Образования накипи можно избежать только посредством установки специального грязевого фильтра, а также достаточно частых продувок основных элементов оборудования через воздушные штуцера.

Данный метод будет малодейственным в том случае, если работа оборудования будет осуществляться с использованием жесткой воды. Это говорит о том, что на качестве используемой воды экономить не стоит.

Процесс предварительной водоподготовки поможет увеличить общий срок службы устройства, а также всей тепловой системы.

При этом, в процессе всего срока эксплуатации у водогрейного котла сохранятся достаточно высокие показатели коэффициента полезного действия. Кроме того, это идеальная возможность сэкономить количество расходуемого топлива.

Об устройстве котла на отработанном масле, читайте здесь.

Приобретение водогрейного котла от проверенного производителя гарантирует, что установленные в конструкции насосы обеспечат идеальные скоростные режимы теплоносителя. Также полностью исключается возможность образования накипи, сильного перегрева поверхности, соответственно, предотвращается выход системы из строя.

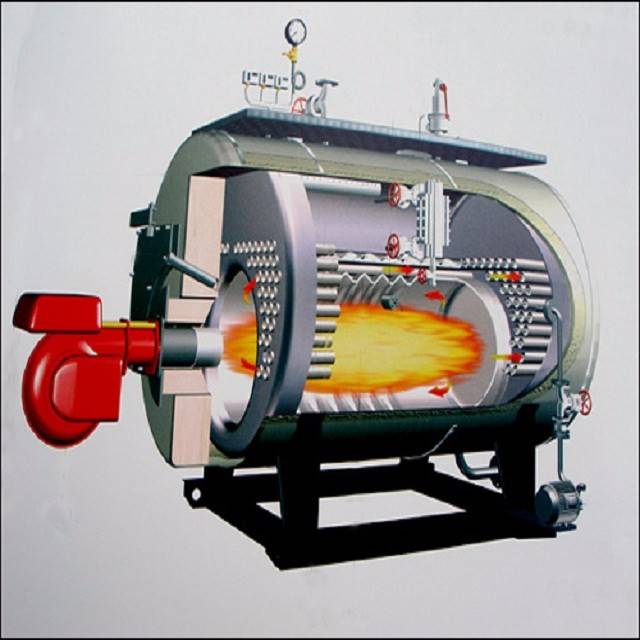

Газо- и водотрубные котлы: отличия

Емкость для образования пара часто собой представляет трубу или несколько труб. Воду в трубах обогревают горячие газы, образовывающиеся при горении топлива. Устройства, в которых газы поднимаются к водяным трубам, называют газотрубными котлами. Схема газотрубного агрегата приведена на рисунке.

Схема газотрубного котла: 1- подвод топлива и воды, 2 — топка, 3 и 4 — жаровые трубы с горячим газом, который выходит дальше через дымотвод (позиции 13 и 14 — дымотвод), 5 — решётка между трубами, 6 — вход воды, выход отмечен цифрой 11 — её выход, стоит еще сказать что на выходе есть устройство чтобы провести измерения количества воды (обозначено цифрой 12), 7 — выход пара, территория его образования обозначено цифрой 10, 8 — паровой сепаратор, 9 — внешняя поверхность ёмкости, в которой течет вода.

Есть прочие конструкции, в которых газ двигается по трубе изнутри ёмкости с водой. В данных устройствах водные ёмкости называют барабанами, а сами устройства — водотрубными паровыми котлами. В зависимости от размещения барабанов с водой, водотрубные котлы делят на горизонтальные, вертикальные, радиальные, и также конфигурации разных направленностей труб. Схема движения воды по водотрубному котлу приведена на рисунке.

Схема водотрубного котла: 1- подвод топлива, 2 — топочная камера, 3 — трубы для движения воды; направление её движения обозначено числами 5,6 и 7, место входа воды — 13, место выхода воды — 11 и место слива — 12, 4 — территория, где вода начинает трансформироваться в пар, 19 — территория, в которых есть и пар, и вода, 18 — территория пара, 8 — перегородки, которые направляют движение воды, 9 — дымотвод и 10 — труба для дыма, 14 — выход пара через сепаратор 15, 16 — внешняя поверхность ёмкости для воды (барабан).

Газо- и водотрубные котлы: сопоставление

Чтобы сравнить газо- и водотрубных котлов приведём конкретные факты:

1. Размер труб для воды и пара: у газотрубных котлов трубы — больше, у водотрубных — меньше.
2. Мощность газотрубного котла ограничена давлением 1 МПа, и теплообразующей способностью — до 360 кВт. Связано это с приличным размером труб. В них может возникать большое количество пара и большое давление. Увеличение давления и количества образуемой теплоты просит существенного утолщения стенок. Цена подобного котла с толстыми стенками будет необоснованно высока, экономически не выгодна.
3. Мощность водотрубного котла — больше, чем газотрубного. Тут применяются трубы малого диаметра. Благодаря этому давление и температура пара могут быть более, чем в газотрубных агрегатах.

Примечание: Водотрубные котлы безопаснее, мощнее, делают большую температуру и допускают существенные перегрузки. Это даёт им преимущество перед газотрубными агрегатами.

От: admin

Эта тема закрыта для публикации ответов.

Паровые котлы: рабочий принцип

Рассмотрим намного подробнее, как работаю подобные котлы. Тепловым источником, нужного для подогрева воды, как правило выступает любой вид энергии: электрическая, солнечная, геотермальная, тепло от сгорания газа или твёрдого топлива. Пар, появляющийся в процессе водонагрева, собой представляет тепловой носитель, другими словами переносит энергию тепла с места нагрева в место применения.

Не обращая внимания на разнообразие конструкций, значительное устройство и рабочий принцип паровых котлов не выделяются. Общая схема водонагрева с ее дальнейшим преобразованием в пар смотрится подобным образом:

1. Очищение воды на фильтрах и ее подача в резервуар для нагревания с применением насоса. Резервуар, в основном, размещается в верхней установочной части.
2. Из резервуара, по трубам вода поступает в коллектор, размещенный, исходя из этого, ниже.
3. Вода вновь подымается вверх, только сейчас не через трубы, а через территорию нагрева.
4. В зоне нагрева образуется пар. Под действие разности давлений между жидким и газообразным веществом, он встанет вверх.
5. Вверху нагретый пар пропускается через сепаратор, где он целиком отсоединяется от воды. Останки жидкости возвращаются в резервуар, а пар следует в паропровод.
6. Если это не котел прямого сжигания, а парогенератор, то его магистрали из труб дополнительно греются. О способах их нагрева будет сказано ниже.

Преимущества и недостатки

Котлы с жаротрубной конструкцией обладают следующими преимуществами:

• высокий КПД, достигающий 92-93% благодаря эффективному распределению тепла и полному отбору мощности от создаваемого теплового потока при сгорании топлива;
• отсутствие нагрева внешней поверхности корпуса благодаря использованию водяной рубашки;
• высокая теплоёмкость котла и минимальная инерционность нагрева при работе;
• стабильные температурные параметры за счёт полного контроля процесса сгорания топлива;
• безопасность при эксплуатации: риск взрыва по причине высокого роста давления минимален;
• возможность внесения модификаций с целью изменения технических характеристик;
• простота конструкции, позволяющая проводить обслуживание и ремонты без привлечения специалистов;
• компактные размеры, по сравнению с другими типами котлов с аналогичными характеристиками;
• надёжность и долговечность по причине использования жаростойкой стали и минимальному количеству сварных швов;
• возможность применения для обогрева объектов, эксплуатируемых в суровых климатических условиях;
• средний срок службы от 20 до 50 лет;
• отличная ремонтопригодность;
• доступность конструкций под использование различных видов топлива.

Жаротрубные котлы имеют высокий КПД, достигающий 92-93% благодаря эффективному распределению тепла К недостаткам жаротрубной конструкции относятся:

• в случае применения жёсткой воды на внутренних поверхностях образуется неравномерная накипь, которую удалять можно только после разборки, что весьма трудоёмко;
• высокое потребление воды;
• появление застойных зон теплоносителя из-за малой скорости его циркуляции;
• необходимость постоянного контроля состояния и периодического обслуживания, для недопущения аварийных ситуаций;
• сложность очистки ходов для отвода продуктов сгорания из топочной камеры;
• наличие непрогреваемых участков внутри теплообменников из-за низкой скорости циркуляции теплового потока.

Ремонт котлов

В случае нарушения герметичности, ремонтируем жаротрубные котлы в такой последовательности:

1. Изучаем документацию и схемы устройства.
2. Выполняем поиск проблемного участка и локализуем его.
3. Проводим зачистку поверхности возле трещины до чистого металла на ширину 15-20 мм.
4. Выполняем сварочные работы при температуре окружающей среды выше +50С. Применяем электроды толщиной 2,5 мм или 3 мм. Навариваем шов со стороны барабана на 2-4 мм больше, чем от трубы. Направление сварки от середины трещины к краям одновременно с применением двух сварочных аппаратов.
5. Зачищаем шов до блеска и смотрим на его качество. При необходимости устраняем недоделки: не проваренные участки и раковины.
6. Проводим испытания котла.

Жаротрубные водогрейные котлы применяют в котельных, для отопления частных домовладений, в промышленности и других сферах Иногда в устройстве жаротрубных котлов из-за неправильной эксплуатации возникает необходимость замены повреждённого участка. Для этих целей применяют газопламенный способ. При этом размеры повреждённой части должны быть не менее 200 мм или диаметра трубы. Сначала локализуют участок, затем вырезают его болгаркой до сохранившегося по толщине и свойствам металла, после чего зачищают и приваривают латку из такой же по составу стали.

Жаротрубные водогрейные котлы применяют в котельных, для отопления частных домовладений, в промышленности и других сферах. Это обусловлено их высокой эффективностью нагрева и экономным расходом топлива, надёжностью и неприхотливостью в эксплуатации. Устройство жаротрубных котлов относительно простое, поэтому их легко можно отремонтировать даже самостоятельно без привлечения специалистов.

Классификация паровых установок

Для классификации паровых установок применяется несколько вариантов шкал и классификаций. Самые распространенные различают агрегаты по назначению, виду используемого теплоносителя и конструкции. Более детальная классификация использует технические особенности конструкции котлов и их назначение в технологическом цикле.

По области применения чаще всего оборудование классифицируется по следующим признакам:

• Бытовые парогенерирующие установки – применяются для отопления домов, сегодня такие котлы большая редкость. На смену бытовым котлам отопления сегодня приходят водогрейные котлы отопления, они более экономичны и безопасны.
• Промышленные агрегаты – используются в технологическом цикле производства продукции. Установки этого типа в большинстве своем производят сухой перегретый, применяемый для сушки, дезинфекции, обработки сырья.
• Паровые энергоустановки – вырабатывают пар, который является основным продуктом для генерации электричества и тепловой энергии;
• Котлы для утилизации отходов производства – используются в качестве охладителей высокотемпературных отходов металлургического и химического производства.

По потребляемым энергоносителям паровые котлы могут подразделяться на использующие:

• Газ;
• Каменный уголь;
• Электроэнергию;
• Жидкие углеводороды;
• Горючее растительного происхождения.

В промышленных установках используется два основных вида конструкций установок:

• Водотрубные паровые установки;
• Газотурбинные котлы.

Водотрубные котлы имеют преимущество перед газотурбинным, у них выше КПД. У этого типа паровых котлов выше производительность, они вырабатывают больше пара, и они обладают высокой скоростью нагрева воды. Принцип работы парового котла этого типа заключается в нагреве воды в трубах небольшого диаметра, они заполняются водой, а в пространстве между ними горит топливо. Таким образом, получается, что суммарная наружная поверхность обеспечивает большую площадь нагрева небольшого количества находящейся в ней. Большая поверхность нагрева дает возможность увеличить скорость образования пара, что делает этот вид паровых агрегатов максимально эффективными.

Водотрубные котлы бывают:

• Прямоточными;
• Барабанными.

Первые, обеспечивают высокую скорость парообразования. Вода, проходя по трубам, нагревается, преобразуется в пар и покидает контур котла.

Барабанные агрегаты делятся на паровые котлы горизонтального и вертикального расположения. Эти устройства более рационально распределяют процесс подготовки пара – барабан, применяемый в конструкции, позволяет собирать пар, отделять конденсат и вновь отправлять его в зону нагрева. Барабанные паровые котлы, имеющие несколько барабанов, производят высокотемпературный, сухой пар высокого давления.

Принцип работы газотурбинной паровой установки заключается в нагреве воды в контуре вокруг топки. По своей конструкции, газотрубный агрегат представляет собой объемный сосуд, через который проходят трубы большого диаметра. При сжигании топлива в полостях этих труб происходит нагрев воды и образование пара. На такой схеме построена и установка утилизации промышленных газов. Высокотемпературные газы пропускаются через трубы и отдают тепло нагревающейся воде. Эти агрегаты, по сути, являются котлами-утилизаторами, что устанавливаются на промышленных предприятиях.

Этот вид оборудования, к сожалению, имеет и существенный недостаток – они содержат большой объем пара под высоким давлением. Поэтому для контроля работы этого вида оборудования применяется высокоточные системы безопасности, а толщина стенок труб подбирается так, чтобы выдерживать давление в 10 кгс/см2.

Если брать производительность установок, то они разделяются на агрегаты малой, средней, большой мощности.

В зависимости от конструкции эти агрегаты делятся на:

• Установки производящие насыщенный пар;
• Агрегаты производящие перегретый водяной пар.

Насыщенный пар подается в систему при температуре 100 градусов Цельсия. Он быстро охлаждается и переходит в жидкое состояние, поэтому его применение ограничено в основном бытовыми установками и технологическими циклами, где требуется именно такой густой водяной пар. Давление в таких системах редко доходит до 100 Кпа.

Для отопления, генерации электричества и использования в качестве средства дезинфекции и в силовых установках используется перегретый водяной пар. Он практически не содержит крупных водяных капель, они отсеиваются в сепараторе, да и температура нагрева составляет 500 градусов.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

• топку (камера сжигания топлива);
• испарительные трубы;
• экономайзер (теплообменник для подогрева воды за счет уходящих газов);
• барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.
