Принцип работы парового отопления — все за и против его использования

Несколько схем реализации парового отопления

Соорудить паровое отопление своими руками не трудно, однако необходимо знать возможные схемы реализации и выбрать наиболее подходящие из них. Предстоит ответить на 2 основных вопроса:

• Однотрубная или двухтрубная будет система
• Разомкнутая или замкнутая разводка

Однотрубная или двухтрубная система

Необходимо определиться, каким из двух вариантов будут прокладываться трубы по дому:

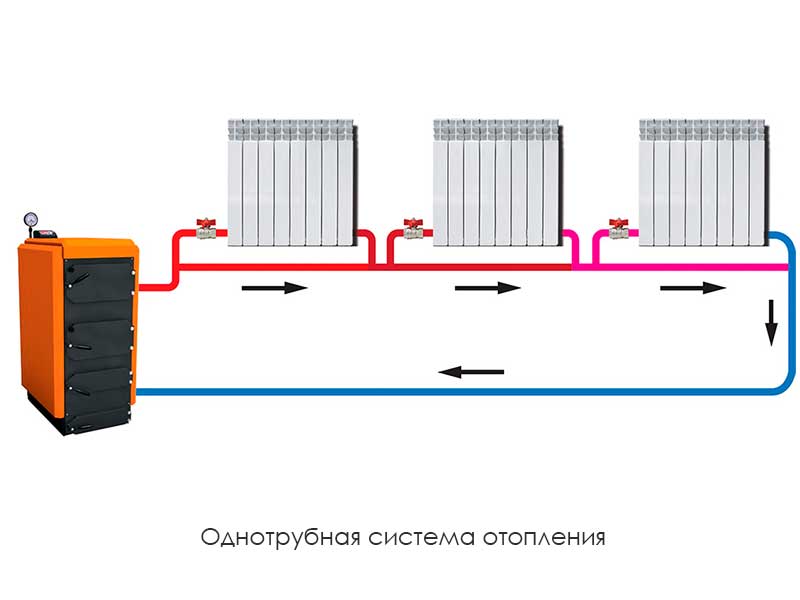

• Однотрубная система
• Двухтрубная система

Реже используют однотрубную систему, так как в ней очень трудно регулировать паровой поток. Установка дополнительных устройств значительно увеличит первоначальные затраты на отопление.

Двухтрубная система потребует большего количества труб, однако она проще в монтаже и эксплуатации. Достаточно установить на выход термостатирующий конденсатоотводчик и на вход регулирующий вентиль.

Разомкнутая или замкнутая разводка

Конденсирующая жидкость может возвращаться обратно к нагревательному элементу по одному из двух контуров:

• Разомкнутому
• Замкнутому

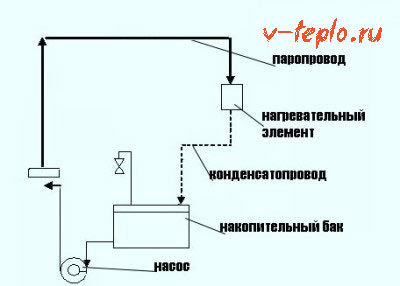

В разомкнутой системе конденсат поступает в бак самотеком. В последнем скопившаяся жидкость насосом подается на нагреватель. Необходимо правильно проложить трубы и выдержать уклон, чтоб вода стекала без определенных препятствий.

В замкнутой системе необходимо предусмотреть, чтоб на входе и выходе была достаточная разница давления для перетекания жидкости. При этом следует разместить паросборник таким образом, чтоб он был значительно ниже относительно отопительных радиаторов.

Приступаем к работе

Располагать отопительный конвектор необходимо под каждым из окон. Таким образом он будет препятствовать появлению холодных сквозняков, быстро обогревая воздушные потоки.

Затем производится выбор и расчет прокладываемых труб

Очень важно правильно подобрать диаметр: внутренний объем должен составлять около 2 л на квадрат. Лучше остановиться на изделиях 20-25 мм в диаметре

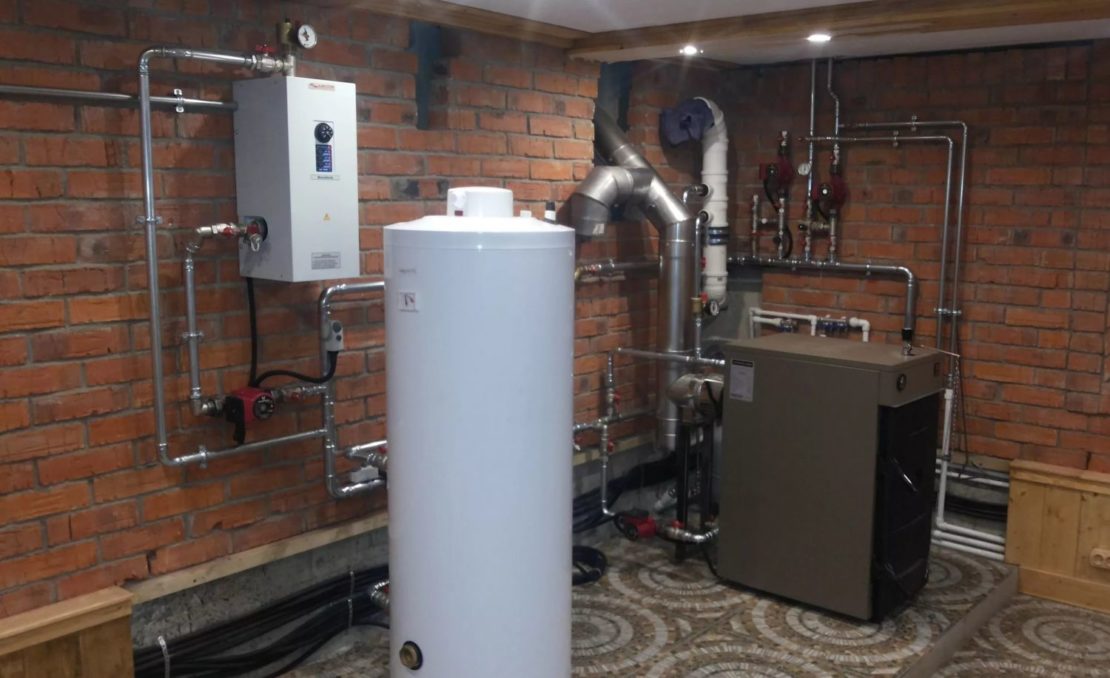

Установка котла рекомендуется в подвальном помещении, так как нагретый пар будет подниматься вверх. Если дополнительно совмещена водяной теплый пол – котел располагают выше половой поверхности.

Если обустраивается система «теплый пол», рекомендуется приобретать двухконтурный котел. Дом и пол должны работать независимо. Иногда умельцы около половой поверхности выводят помпу, однако такая система становится менее эффективной и более уязвимой.

Подводим итоги

Обустроить паровое отопление в частном доме способен каждый желающий своими руками, однако приступать к работе необходимо обдуманно. Потребуется взвесить все «за или против», сравнить с классической водяной системой.

Стоимость оборудования и прочих комплектующих соизмерима с затратами на классическое водяное отопление. Благодаря этому оно доступна для широкого круга хозяев частных строений. Однако специалисты все же не рекомендуют обустраивать его в доме для постоянного проживания. Оно прекрасно подходит для больших коммерческих помещений, складских и хозяйственных площадей, больших дач.

Что такое отопление паром?

Паровыми называются сети, в которых циркулирует не вода, а пар. Работает система так – от нагревания в котле вода закипает, переходит в парообразное состояние, и в таком виде транспортируется по трубопроводам к радиаторам. В процессе перемещения субстанция остывает, конденсат оседает на внутренних туннелях труб, радиаторов, отдавая все тепло, – благодаря такому свойству паровое отопление в частном доме считается одним из самых теплоэффективных. После оседания конденсат стекает со стенок, затем направляется в котел, где цикл нагрева повторяется.

Достоинства и недостатки отопления паром

К преимуществам способа относят:

1. Повышенную производительность. Благодаря огромной теплоотдаче не придется формировать много батарей, в случае наружного обустройства трубопроводов хозяину достаточно тепла, поступающего от этих элементов.
2. Минимальная инертность. Прогрев комнаты осуществляется уже через 10 минут после запуска сети.
3. Экономичность. Пар не отдает тепло прочим элементам, нагревая только трубы и радиаторы, поэтому пользователь получает возможность сэкономить на топливе и обслуживании сети.
4. Простота монтажа. Для формирования магистрали не потребуется большого опыта, работы по силам домашнему мастеру.

Есть и недостатки:

• высокая теплоэффективность повышает риск ожогов при соприкосновении с батареями, трубопроводами;
• нет возможности отрегулировать плавную подачу тепла;
• ограничение по выбору материала – недопустимо применять пластиковые трубы, подойдут только металлические;
• сложности при стыковке отводов к работающей сети – элементы прогреваются до +100 С, поэтому для ремонта или подновления деталей нужно отключать работу магистрали, дожидаться остывания.

Все требования по формированию сети, в том числе подбору материалов, соблюдаются в точности. Нарушения увеличивают риск прорыва трубы, горячий пар (+100 С) вырвется в помещение, сильно обожжет.

Специалисты рекомендуют оснастить паропроводы автоматической системой контроля для подключения сети в работу при остывании воздуха. Для регуляции каждого контура практичнее ставить автоматику на отдельную ветку – так удобнее запускать прогрев по сетям.

Характеристика и схема обустройства парового отопления

Принцип работы сети заключается на передаче тепловой энергии от нагретой до парообразного состояния воды приборам. Высокая теплоэффективность достигается физическим свойством жидкости – в воду пар преобразуется только при значительной потере тепла, которое уходит на прогрев дома.

Характеристики зависят от типа сети:

1. Замкнутая система – это схема, в которой осевший конденсат возвращается в котел самотеком под воздействием разницы температуры и давления в приборах сети. При выборе котла для замкнутой магистрали необходимо учитывать параметры нагрева (температуры) и давления.
2. Разомкнутая система. Схема предусматривает врезку накопительного бака, куда попадает конденсат, а затем перемещается на тепловую станцию. Для транспортировки применяется помпа или насос. Важным моментом является установка бака в самую нижнюю точку схемы, чтобы конденсат стекал без остатка.

Также различаются сети по уровню давления пара. Так, разомкнутая схема может быть 4 видов: субатмосферная, вакуум-паровая, со сниженным или повышенным давлением. Порог нагревания пара +130 С, в системах с вакуумно-паровым, субатмосферным давлением не более +100 С.

К достоинствам парового отопления относят минимальный набор оборудования. Потребуется паропровод, конденсатопровод – это две трубы, по которым осуществляется подача и обратная циркуляция теплоносителя. В разомкнутые сети устанавливается бак для стекания конденсата. По типу системы выбираются трубопроводы для конденсата, они могут быть самотечными и напорными. Первые предназначены для произвольного стекания жидкости, вторые – для перекачки посредством помпы или насоса.

Что такое паровое отопление?

Паровым отоплением называется система, в которой в качестве теплоносителя применяется пар. Как работает паровое отопление в частном доме: вода закипает в котле (источнике тепла) и по трубам пар передается в отопительные приборы. При движении по трубопроводам теплоноситель конденсируется, оседает на внутренних стенках радиаторов, отдавая практически всю часть тепла. Батареи нагреваются сами и передают тепло в помещение.

Конденсат, образовавшийся после оседания носителя, возвращается к источнику нагрева самотеком – если система замкнутая или с помощью насоса (в разомкнутых конструкциях).

Преимущества и недостатки парового отопления

Специалисты отмечают следующие плюсы отопления паром:

1. Увеличенная производительность. В частном доме не потребуется обустраивать много батарей, а в некоторых случаях достаточно труб без радиаторов.
2. Малая инертность. Чтобы почувствовать тепло в помещении, достаточно 10-12 минут от начала нагревания котла.
3. Сниженные теплопотери делают систему отопления паром максимально экономичной, для обустройства конструкции не придется покупать дорогое оборудование.
4. Простота монтажа. Процесс формирования сети в частном доме не отличается сложностью, доступен для выполнения своими руками.

Минусы:

• высокая температура работающих приборов;
• отсутствие плавной регуляции температуры нагрева помещений;
• ограничения при выборе материала (трубы должны быть только металлическими).

Также может возникнуть сложность при присоединении отводов к работающей системе, когда элементы нагреты до 100 С, любое прикосновение вызывает ожог.

Чтобы контролировать отопительную конструкцию в частном доме, специалисты рекомендуют установить автоматику, которая при остывании воздуха в помещениях до определенного уровня запустит всю систему в работу. Также есть возможность монтажа автоматики не на одну основную ветку, а на каждую (параллельную), чтобы отдельно запустить прогрев той или иной комнаты – это удобнее и экономнее.

Именно из-за угрозы аварийности система не применяется в многоквартирных строениях, а в частных домах устанавливается только под личную ответственность хозяина.

Характеристика и схема устройства

Принцип работы базируется на выделении тепла в результате преобразования теплоносителя, выпадения в конденсат, который выводится из приборов и снова поступает в котел.

1. В замкнутой, где конденсат возвращается в котел самотеком под воздействием разницы высоты температур и давления в агрегатах отопления. Для котлов в таких системах самым важным является показатель высоты температуры и давления.
2. В разомкнутой системе конденсат скапливается в баке, откуда помпой или насосом перекачивается на теплостанцию. Обустраивая подобную схему, необходимо обеспечить беспрепятственное стекание конденсата в специальный бак из нижнего прибора отопления.

Исходя из давления пара, разомкнутая схема парового отопления может быть 4-х типов:

• субатмосферная;
• вакуум-паровая;
• сниженного давления;
• повышенного давления.

Максимально допустимый порог нагревания пара до 130 С, но для система вакуум-парового, субатмосферного давления температура окружающей среды намного ниже +100 С. Такие схемы парового отопления дают возможность менять величину разряжения (вакуума) и настраивать комфортный температурный режим. Плюсом является отсутствие сложных агрегатов при обустройстве отопления. Достаточно паропроводов (трубы для транспортировки носителя) и конденсатопроводов (для передачи конденсата в баки), чтобы запустить паровой котел и получить эффективную систему отопления дома.

Паровое отопление в частном доме

Отопление паром запрещено в жилых помещениях многоквартирных домов. Монтаж парового отопления в частном доме провести все же можно.

Для этого потребуется наличие сварочного аппарата, профессиональных навыков сварщика. Трубопроводы отопления монтируются с соблюдением уклона 1-2 % в сторону движения конденсата и обратным уклоном при движении пара.

Котел рекомендуется приобрести заводского изготовления – самостоятельная сборка оборудования такой сложности не гарантирует его безопасной работы.

Мощность котла подбирается исходя из общестроительной нормы в 100 Вт на обогрев 1 метра площади. Также учитываются резерв мощности, необходимость производства горячей воды и прочие нужды.

Паровые схемы систем отопления реализуются в основном в двух конфигурациях:

1. Верхняя подача;
2. Однотрубные группы приборов.

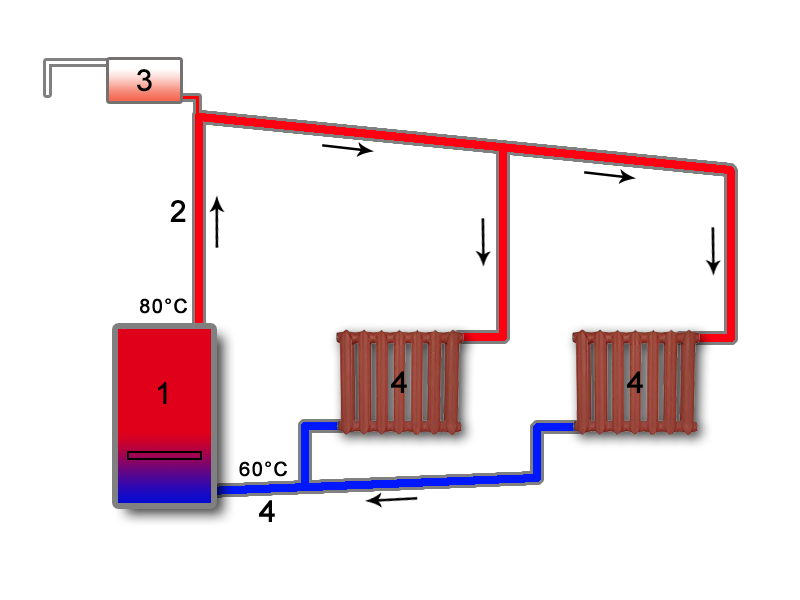

При верхней подаче пар подается в верхнюю точку строения по центральному стояку. От центрального стояка пар распределяется на отдельные стояки, спускающиеся через приборы в нижний пояс труб – сборников конденсата.

Вторая конфигурация выполняется в виде нескольких веток отопления, приборы которых подключены последовательно. Пар имеет высокую температуру и разница между приборами малозаметна.

В качестве батарей парового отопления рекомендуется использовать стальные радиаторы и регистры. Часто отопление этого типа не имеет отдельных нагревательных приборов, выполняется в виде пояса труб среднего диаметра. Способ прокладки труб в любом случае следует применять открытый. Это обусловлено низкой коррозионной стойкостью стали. Кроме этого, паровые трубы имеют слишком высокую температуру, при скрытой прокладке они будут негативно влиять на строительные конструкции.

Выбор парового отопления в качестве основного – личное дело каждого владельца помещений, требующих обогрева. Анализ преимуществ и недостатков говорят о том, что паровое отопление более актуально для нагрева больших объемов помещений – производств, теплиц, складов. Для отопления жилых домов оптимальным решением является строительство водяного отопления – оно более безопасно, комфортнее и зачастую имеется возможность самостоятельного монтажа без спецоборудования и навыков.

Рекомендуем прочитать:

Устройство биметаллических радиаторов

Индивидуальное автономное отопление в квартире

Приборы водяного отопления

Ремонт протечек воды на трубопроводе

Виды алюминиевых радиаторов отопления

Экономное отопление дома

(Просмотров 1 239 , 1 сегодня)

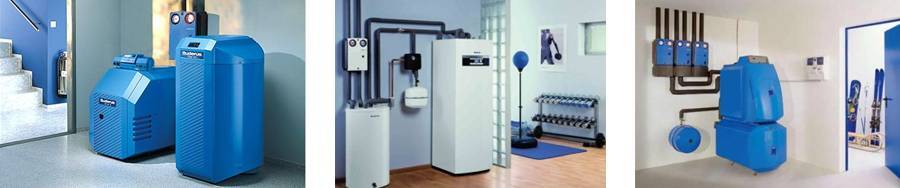

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

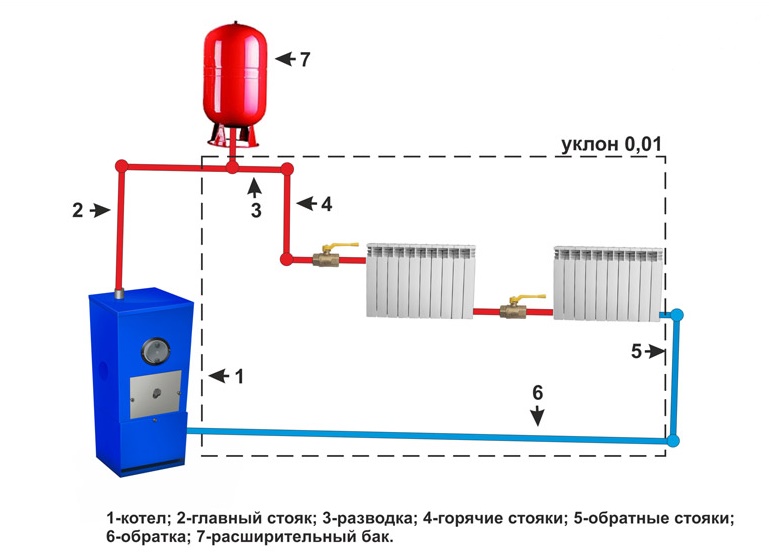

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

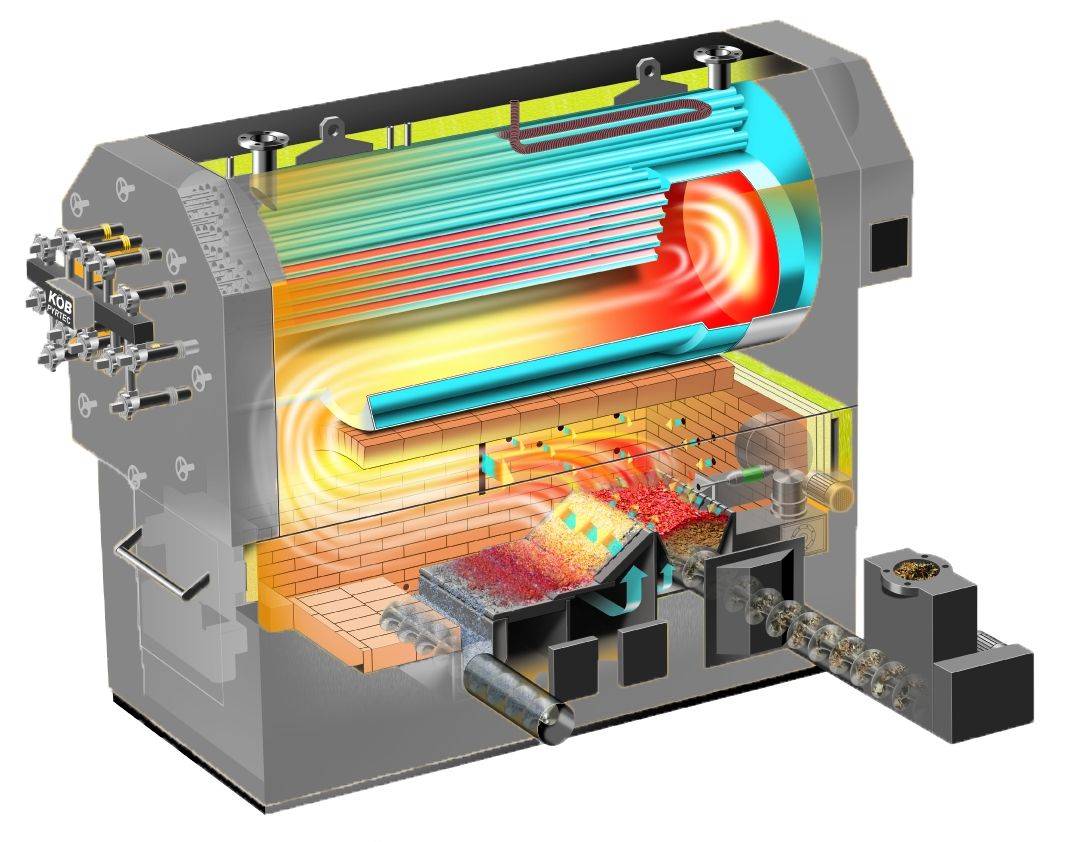

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

• топку (камера сжигания топлива);
• испарительные трубы;
• экономайзер (теплообменник для подогрева воды за счет уходящих газов);
• барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2. необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Как устроить паровое теплоснабжение от печи собственными руками

Оборудование и материалы

Для устройства парового теплоснабжения потребуются:

• отопительные приборы (под каждое окно);
• теплообменный аппарат – по существу, водотрубный котел или парогенератор;
• трубы для паропровода и отвода конденсата – преимущество отдавайте устойчивым к большим температурам материалам: стали оцинкованной или меди;
• колена, соединители, хомуты для труб, спайдерные крепежи для отопительных приборов, арматура запорного типа: вентили, краны для выпуска воздуха;
• гидравлический затвор, используемый с целью возможности осушки паропровода;
• редукционный клапан чтобы давление сделать меньше в системе;
• редукционно-охладительная установка;
• инверторный аппарат;
• емкость для сбора конденсата;
• насос.

Дорогое оборудование лучше взять в аренду.

Теплообменный аппарат

Теплообменный аппарат для печьки из кирпича придется сделать своими руками или выбрать. Для этого будут нужны металлические трубы, толщиной стены от 2,5 мм и инверторный аппарат. Объединить их можно как на рисунке или выполнить в виде змеевика. Главное, наблюдать за качеством швов сварки. Расчет выполняется примерно так: 1 м 2 поверхности змеевика отдает до 9 кВт.

После того, как конструкция будет сделана, нужно её проверить. Для этого необходимо залить в неё воду и удостовериться, что нет течи. Однако такой способ мало информативен, потому как сварные швы могут иметь шлаковые включения, которые при отсутствии лишнего давления не будут обнаружены.

Прекраснее всего контролировать качество швов способом «керосин на мел». Чтобы это сделать нужно обвести мелом все сварные швы и залить вовнутрь конструкции керосин. В случае наличия мельчайшей поры, мел потускнеет, потому как в неё просочится керосин.

Очередность работ

Теплообменный аппарат встраивается в печь на шаге её кладки прямо в топочную камеру

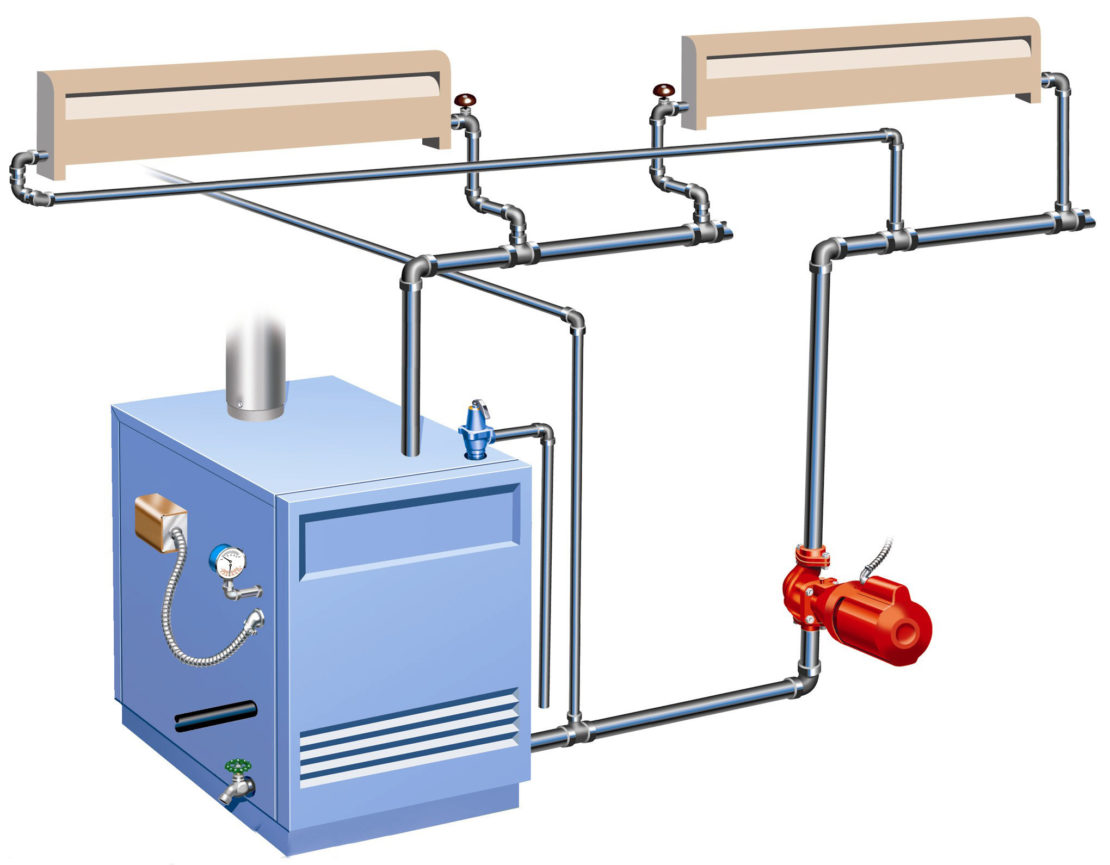

Дальше, по схеме, под окнами устанавливают отопительные приборы. К ним подключают подводящие и отводящие трубы. Для гравитационной циркуляции – с меньшим уклоном в 3 мм на метр. Каждый конвекторный обогреватель следует снабдить краном для выпуска воздуха.

Для безопасности неплохо бы установить краны запорного типа перед каждым отопительным прибором и один перед всей системой. В её начале необходимо также установить редукционный клапан и охладительную установку.

В конце системы ставят бачок для сбора конденсата, с которого тоже под уклоном перетекает вода назад в теплообменный аппарат. Не неплохо бы для данной цели задействовать мембранный расширитель, так как он рассчитывается на t до 85° С.

В системе циркуляции принудительного типа, в обратном трубопроводе, перед печью устанавливают насос.

Батареи парового отопления для обогрева помещений

По аналогии с водяным отоплением, где теплоносителем является вода, в паровом, применяется водяной пар. В 19 веке и первой половине 20 века этот тип был доминирующим при обогреве жилья. В настоящее время паровое отопление запрещено для использования в общественных и жилых помещениях.

Однако устоявшееся название «паровое отопление» до сих пор ошибочно применяется для обозначения нынешних систем центрального отопления. В частных домах, где владелец волен поступать по-своему, ограничений на установку парового отопления не существует.

Принципы работы системы парового отопления

Для отопления частных домов используется перегретый водяной пар, который генерируется в паровом котле низкого давления. Пар при своем движении по трубам системы остывает, конденсируясь на внутренней поверхности подающих трубопроводов и батарей парового отопления. В процессе конденсации выделяется 2300 кДж энергии от каждого килограмма пара, что указывает на высокую эффективность отопления паром. Образующийся конденсат (обычная вода) возвращается в котел самотеком либо подается в котел насосом. Цикл повторяется многократно, обеспечивая постоянный обогрев помещения.

В состав основных элементов системы отопления паром входят:

• водонагревательные котлы;
• магистральные трубопроводы;
• обогревательные приборы типа батарей, радиаторов, регистров. Используются чугунные и стальные радиаторы, трубы с пластинчатым оребрением;
• запорная арматура и регулирующие вентили;
• система автоматики.

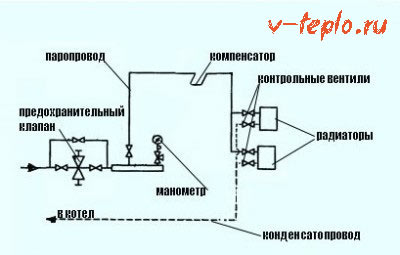

Схема парового отопления жилого дома

По способу возврата конденсата в котел системы парового отопления подразделяются на два вида:

1. разомкнутый, при котором конденсат собирается в специальный резервуар и перекачивается в котел;
2. замкнутый, когда конденсат самотеком по трубе большого диаметра возвращается в котел.

По аналогии с водяным, различают паровое отопление однотрубного и двухтрубного исполнения.

По величине начального давления водяного пара различают:

• вакуум-паровые системы с давлением менее 1 атм.,
• низкого давления от 1 атм до 1,7 атм и
• высокого давления (до 6 атм).

Преимущества и недостатки

Положительной стороной эксплуатации парового отопления можно считать следующие факторы:

• даже в самое холодное время года разморозка системы не произойдет, что весьма предпочтительно при выборе типа отопления для загородного дома в пользу парового ;
• использование труб меньшего диаметра, чем для водяного. Соответственно, ниже цена радиаторов и трубопроводов;
• отсутствие потерь тепла;
• нет вредных выбросов;
• быстрый разогрев отопительной системы.

Негативной стороной являются:

• слишком высокая температура радиаторов отопления, что может привести к ожогам. Собственно, по этой причине еще в середине 20-го века начали отказываться от эксплуатации паровых систем;
• кроме угрозы ожога при случайном контакте с нагретой свыше 100 градусов поверхностью батареи, серьезную опасность представляют прорывы трубопроводов, которые приведут к более серьезным травмам и порче имущества;
• малый срок службы из-за высокой температуры и сильной коррозии;
• сильный шум при движении пара по трубам;
• отсутствие регулировки температуры;
• сложности монтажа дополнительных магистралей к уже работающей системе.

Область применения

Как уже говорилось, паровое отопление жилых помещений не запрещено для использования в частных застройках. Его также широко используют на предприятиях, где пар вырабатывается для внутренних производственных нужд. Паром обогревают производственные помещения, раздевалки и бытовки, вестибюли и лестничные клетки заводов, теплопункты. Пар собственного производства помогает существенно снизить заводские расходы на оплату тепла в случае его получения от городских теплосетей

Это важно! Необходимо обеспечивать хорошую теплоизоляцию труб и радиаторов, поскольку пар проходит с температурой 1150 С. Исходя из этой цифры, следует подбирать полимерные трубы для применения их в системе парового отопления. Паровое отопление не разрешено устанавливать в жилых домах, административных зданиях, детских и учебных заведениях, больницах

Паровое отопление не разрешено устанавливать в жилых домах, административных зданиях, детских и учебных заведениях, больницах.
