Установка парапетного газового котла своими руками

Разновидности по конструкции и материалу

На данный момент существуют разнообразные модели. Внешне они не особенно отличаются, разве что размерами и способом установки: навесной и напольный. Чтобы знать, какой конкретно выбрать, нужно разобраться в начинке.

Одно- и двухконтурные

Выделяют одноконтурные и двухконтурные приборы. Отличие состоит в том, что одноконтурный нагревает воду только для отопления дома, чтобы иметь теплую воду для бытового использования устанавливается дополнительный водонагреватель.

Двухконтурный котел греет сразу воду для батарей и быта. Это умное устройство реагирует на действия хозяев. Пока вода нужна только для обогрева, он занимается ей. Как только открыли кран, чтобы помыть посуду или принять душ, то при помощи специального клапана вода начинает подаваться в кран.

Необходимо предусмотреть требуемую мощность устройства. Чем большее количество людей будет принимать ванну или душ, тем мощнее нужно устройство для ее нагрева.

Обычно потребители выбирают двухконтурные котлы. Они более функциональны, не нужно покупать дополнительный бойлер, но они и обходятся дороже одноконтурных.

Напольные и навесные

Следующим отличием является способ установки котлов. Их может быть два: напольный и навесной.

Навесные более компактны, требования к их установке менее обширны. Им не нужен отдельный дымоход, устанавливают такие элементы даже на кухне, достаточно просто обеспечить безопасность при работе.

Напольные имеют большие объемы, обладают высокой мощностью и массой. Для них необходимо выделить отдельное помещение, они требуют много свободного пространства вокруг. Нужно будет для напольного котла сооружать отдельный дымоход, поскольку они производят шум, в отличие от навесных.

Для небольшого домика или квартиры достаточно будет настенного варианта обогревателя. При отоплении большого дома необходимо присматривать напольный прибор. Такие модели зависимы от постоянного напряжения в электросети, поэтому при скачках оборудование может выйти из строя.

Вид камеры сгорания

Камеры сгорания в данных котлах бывают открытого и закрытого типов. Первые забирают кислород для горения из помещения в котором находятся, поэтому для них необходима вентиляция. Но в то же время они отличатся простой конструкцией, более надежны, проще в установке и дешевле.

Второй тип более современный. Эти котлы парапетные, они обеспечивают безопасность, но стоят дороже и их сложнее устанавливать. Стоит учитывать, что эти котлы при правильном монтаже и обустройстве воздуховода не грозят отравлением жильцам в случае неполадок, чего нельзя сказать про агрегаты с открытой камерой.

Выбор в этом случае зависит от помещения для оборудования. Котел закрытого типа безопаснее и удобнее, но только при возможности оборудования воздуховода. При отключении электричества, когда и вентиляция работать не будет, обогрев тоже отключится.

Основные типы парапетных котлов

Как в квартире, так и в загородном доме могут использоваться приборы, которые можно условно разделить по:

1. месту монтажа;
2. наличию автоматики;
3. мощности;
4. автономности от электричества;
5. способу вывода продуктов сжигания газа;
6. типу теплоносителя;
7. функциональности;
8. виду горелки;
9. цене и так далее.

По месту монтажа приборы могут быть:

1. настенными;
2. с установкой на пол.

Первые более популярны, поскольку их мощность зачастую не составляет больше 30 киловатт. Нет, приборы, которые вешают на стены, есть и более мощные, но это уже скорее мини-котельные, которые объединяют в себе несколько приборов по каскадному принципу.

Напольное оборудование зачастую более мощное и позволяет отапливать здания площадью в несколько квадратных километров.

По разновидности дымохода

С этой точки зрения парапетный газовый котел бывает с:

1. принудительной тягой;
2. естественной.

В варианте №1 имеют место описанные выше коаксиальные дымоходы, а во втором – традиционные, выполненные в виде трубы и проходящие через кровлю.

Внимание! Нередко встречаются упоминания о турбированных котлах. Это, в принципе, те же настенные парапетные модели, но продукты сжигания топлива в них отводятся через коаксиальный дымоход при помощи специальных вентиляторов. Если тяга естественная, то горелка в котле будет открытой, а воздух подаваться непосредственно из комнаты

А если труба коаксиальная, то он подается снаружи. И такие котлы обычно и используются вместе с парапетными приборами, отчего экологические условия в помещении существенно улучшаются, ведь воздух не сжигается, а поступает снаружи

Если тяга естественная, то горелка в котле будет открытой, а воздух подаваться непосредственно из комнаты. А если труба коаксиальная, то он подается снаружи. И такие котлы обычно и используются вместе с парапетными приборами, отчего экологические условия в помещении существенно улучшаются, ведь воздух не сжигается, а поступает снаружи.

Внимание! Эти дымоходы могут быть горизонтальными и вертикальными, благодаря чему возможности при выборе места под монтаж теплогенератора значительно расширяются

По функциональности

Как мы уже говорили, в приборах парапетного типа может быть один или два контура. В первом случае только отапливается жилище, во втором можно дополнительно обеспечить всех проживающих горячей водой. Они оборудуются проточными нагревателями, преимущественно медными (у этого металла самая лучшая теплопроводимость). Также котлы можно подключать к системе слева, справа или же сразу с обеих сторон, благодаря чему разводка отопления существенно упрощается.

Внимание! Невзирая на то, что приборы изначально предназначались для функционирования на природном газе, при необходимости можно заменить горелку, и они будут весьма эффективно работать и на сжиженном. Читайте так же наш обзор двухконтурных газовых котлов, подробнее. Читайте так же наш обзор двухконтурных газовых котлов, подробнее

Читайте так же наш обзор двухконтурных газовых котлов, подробнее

О теплоносителе

Немногие знают, что использовать воду из отопительных магистралей для бытовых целей нельзя. Но к этому нередко прибегают, если отключается горячая/холодная вода. Многие просто открывают на радиаторе кран и сливают необходимое количество жидкости, чтобы, к примеру, помыть пол.

Но мы не советуем так делать, ведь в этой воде есть такие добавки, которые предотвращают образование разного рода отложений на стенках отопительного оборудования. И если ее использовать, то это может негативно сказаться на вашем здоровье.

По этой причине до того как в квартире установить парапетный газовый котел, тщательно изучите данный нюанс, ведь не все приборы могут работать с таким теплоносителем. А вот в домах, где чистота носителя контролируется самыми владельцами, можно использовать любой прибор, даже не задумываясь о качестве воды.

В качестве небольшого заключения

Как и все остальные отопительные приборы, парапетный газовый котел следует выбирать не только по эксплуатационным качествам, но и по эффективности теплообменника, экономичности и мощности. Более того, если планируется покупка двухконтурного прибора, но нужно учитывать еще и расход воды на каждого человека, проживающего в доме.

Если мощности газового агрегата будет недостаточно, то лучше приобрести более дешевую модель на один контур и установить вместе с ней бойлер.

Виды отопительных устройств

Для обогрева частного дома или городской квартиры могут использоваться котлы, которые различаются:

• по месту установки
• по мощности
• по способу отведения продуктов сгорания
• по функциональности
• по стоимости
• по типу горелки
• по виду теплоносителя
• по зависимости от электроэнергии
• по наличию автоматики и многим другим параметрам

По месту установки газовые котлы отопления бывают напольными и настенными. Напольные устройства, как правило, более мощные и способны обогревать помещения площадью до нескольких тысяч квадратных метров.

Настенные же больше используют в частных домах и квартирах, поскольку их мощность не превышает 30 кВт. Естественно, существуют настенные котлы и с большей мощностью, однако здесь уже речь идет о мини-котельных, объединяющих несколько устройств по типу каскада.

Вид дымохода

Aton 7-16 кВт

По способу отведения продуктов сгорания различают агрегаты с естественной тягой и принудительной. В первом случае газы отводятся через дымоходы в виде трубы, выходящей через кровлю наружу. Во втором случае продукты сгорания удаляются через специальные коаксиальные дымоходы, проходящие через наружную стену.

В некоторых информационных материалах можно встретить упоминание о турбированных устройствах. По сути, это настенные парапетные котлы, из которых продукты сгорания удаляются при помощи встроенных вентиляторов через коаксиальный дымоход.

В котлах с естественной тягой используется горелка открытого типа, а воздух для сжигания топлива забирается непосредственно из жилого помещения. При коаксиальном отводе кислород поступает с улицы. Такой дымоход представляет собой две трубы разного диаметра, расположенных одна в другой. Труба меньшего сечения служит для отведения продуктов горения, а через пространство между стенками труб поступает наружный воздух, необходимый для сжигания газа.

Именно парапетный газовый котел оснащен таким дымоходом, что положительно влияет на экологическую обстановку в доме. Ведь в данном случае кислород из жилых помещений не расходуется, а берется с улицы.

Функциональность котла

Функциональность котла

Настенные отопительные устройства, как и напольные, могут иметь один или два контура. При одном контуре происходит лишь отопление дома, при наличии второго появляется возможность получать еще и горячую воду для бытовых нужд.

В парапетных котлах встроенный проточный нагреватель для горячей воды изготовлен, как правило, из меди, поскольку этот металл обладает наилучшими теплопроводными качествами.

Парапетные устройства могут подключаться к системе отопления с правой, левой стороны или с обеих сторон одновременно, что упрощает устройство разводки отопления.

Данные агрегаты предназначены для работы на природном газе, но при смене горелок хорошо функционируют и на сжиженном.

Теплоноситель

Настенный газовый конденсационный котел

Многие не знают, что нельзя пользоваться горячей водой из отопительной городской системы для бытовых нужд. А это часто случается, когда на время отключают подачу горячей или холодной воды. Некоторые жильцы, недолго думая, открывают кран на батарее и сливают горячую воду, чтобы использовать её, например, для мытья пола.

Делать этого категорически нельзя, потому как в воде присутствуют специальные добавки. Они предупреждают образование накипи и других отложений на стенках труб и радиаторов. Использование такой «водички» может самым негативным образом сказаться на здоровье человека именно из-за этих добавок.

При установке газового котла в городской квартире нужно внимательно изучить этот вопрос, потому что не все устройства рассчитаны на подобный состав теплоносителя. Другое дело в частном доме, где качество воды контролируется самим домовладельцем, и можно устанавливать любые отопительные агрегаты без оглядки на теплоноситель.

Что собой представляют парапетные газовые котлы

Парапетный газовый котёл – компактный котлоагрегат, используемый для отопления (одноконтурный) и снабжения объектов горячей водой (двухконтурный).

Вообще изначально такие модели разрабатывались как энергонезависимая альтернатива настенным приборам, но в отличие от последних, они универсальны при выборе места для монтажа, т. е. могут размещаться и навесным, и напольным способом. Единственное условие – его нужно закрепить у внешней стены комнаты, желательно ниже линии подоконников.

Устройство и принцип работы оборудования

По функционалу, парапетные газовые котлы являются чем-то средним между классическим атмосферным теплогенератором и воздушным конвектором.

Такое сочетание достигается путём модификации стандартных узлов:

• закрытая камера сгорания – полностью изолирована от жилого помещения, что исключает любое влияние дымовых продуктов на внутренний микроклимат;
• первичный теплообменник – имеет рассеивающие турбулизаторы, которые увеличивают время прохода воздушных потоков и не дают теплу улетучиваться;
• система забора воздуха и дымоудаления – реализована через короткую (от 25 см до 53 см) коаксиальную трубу, без сложных колен, проводок и утеплителей;
• герметичный стальной корпус – оснащён смотровым окошком для прямой видимости пламени горелок, а также конвекционными отверстиями, т. н. рёбрами.

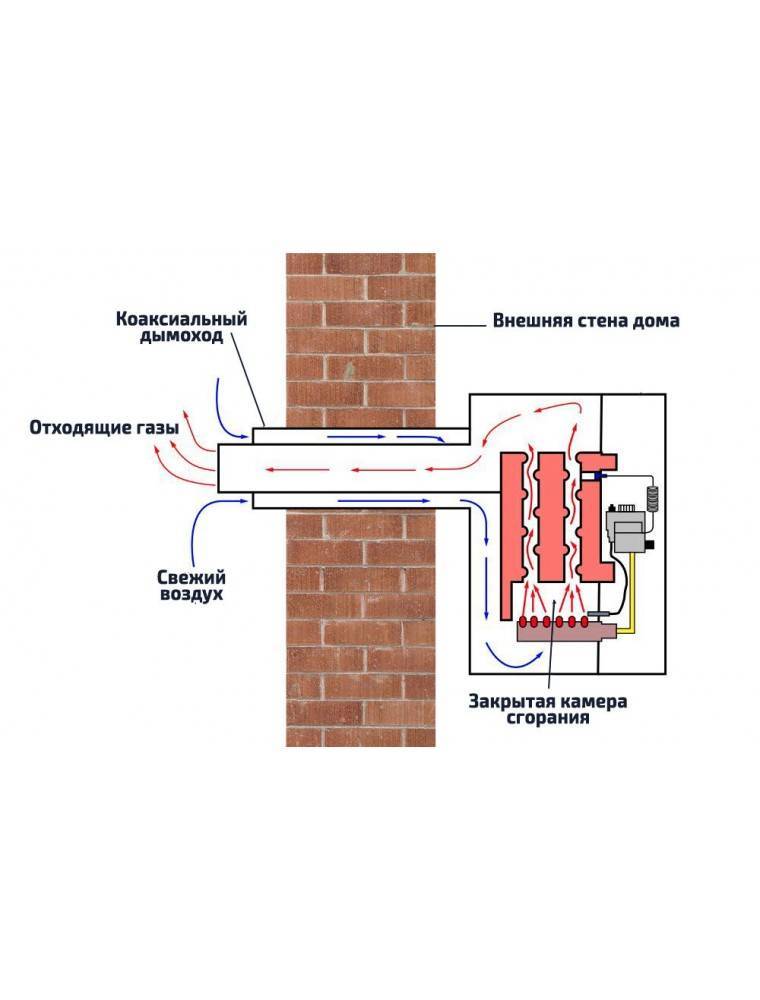

Схематическое изображение конструкции и принципа действия парапетных моделей. Принцип работы у парапетных котлов не совсем типичный: они, несмотря на закрытую камеру сгорания, функционируют по схеме естественного воздухообмена (тяги) – уличный кислород подаётся через внешнюю часть трубы снизу к горелке, нагревающей теплообменник, после чего дым выводится через сердцевину трубы.

В каких условиях наиболее целесообразно использовать такие котлоагрегаты

Парапетные модели применяются для организации системы отопления и горячего водоснабжения (ГВС) в зданиях, проектом которых не предполагается строительство полноценного дымохода, а также с проблемами в электропитании и других аспектах: стабильным давлением, мягкой водой и качественным топливом.

Однако нужно учитывать ограничение мощности в рамках от 4 до 46 кВт, т. е. по аналогичным показателям «парапетники» серьёзно уступают и настенным, и, тем более, напольным агрегатам. Это означает, что ставить их разумно только в относительно небольших помещениях (от 30 до 250 м2), по типу частных и дачных домиков, торговых площадок, офисов в ТЦ и, конечно же, квартир многоэтажек, в которых они как нельзя лучше вписываются в нишу под подоконником на кухне.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Возможность установки парапетного котла в деревянном доме

Практически любой деревянный дом разрешается оборудовать парапетным котлом: исключение – бараки и иные многоквартирные постройки старого образца.

Установка проводится по действующим правилам СНиП 42-101-2003:

• агрегат размещают на внешней стене, при этом снаружи должен оставаться пустой промежуток – от 0,3 до 3,1 м (зависит от мощности), без элементов фасада;
• выход дымоотвода запрещается проводить вблизи или непосредственно в закрытых помещениях (сенях, мансардах, подъездах, балконах, лоджиях и т. д.);
• монтажную стену обшивают огнестойким материалом и покрывают листом стали так, чтобы до трудно- и легкогорючих участков было расстояние в 10–25 см;

  В деревянных домах внутренняя и внешняя термоизоляция коаксиального дымохода является обязательной

• пористое дерево, в целях повышения пожаробезопасности, заранее готовят к перекрытию, обрабатывая специальными мастиками и пропитками в 2–3 слоя.

Многие компании для защиты стен от огня до сих пор используют асбест, хотя сегодня он официально признан опасным для здоровья материалом. Заменить его поможет керамический или силикатный кирпич, ГВП-плита, минеральная вата, базальтовый утеплитель, панель из пено-, газобетона и даже гипсовая штукатурка.

Что такое парапетные газовые котлы и их устройство

Основное отличие парапетного газового котла от приборов подобного типа – энергонезависимость. Поступающее топливо сгорает посредством поджига горелки в закрытой камере, дым и продукты сгорания выводятся через коаксиальный дымоход.

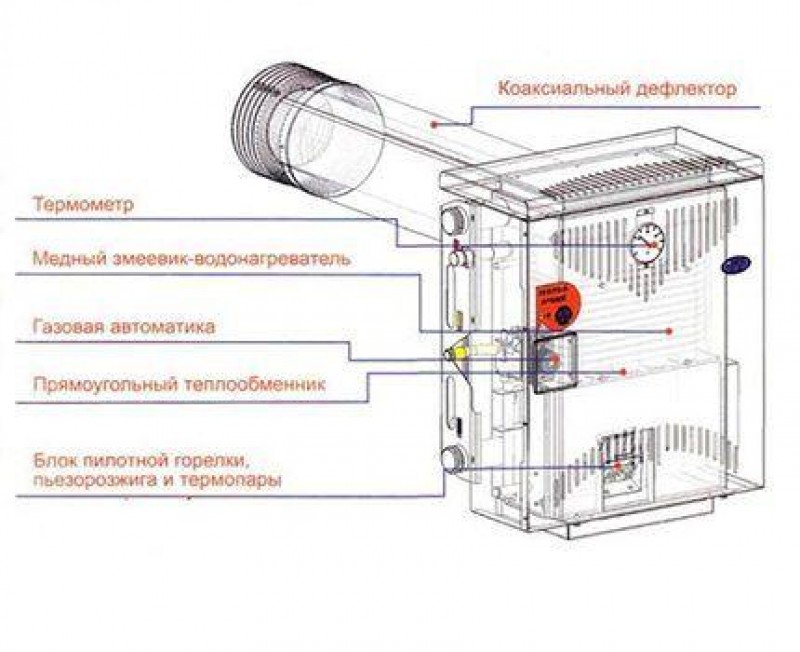

Конструкционно схема состоит из комплекта основных и дополнительных элементов:

• запальника;
• закрытого отсека (камеры) сгорания газа;
• горелки;
• стального теплообменника в одноконтурном приборе;
• теплообменника и медного змеевика вторичного типа в двухконтурной модели;
• коаксиального дымохода.

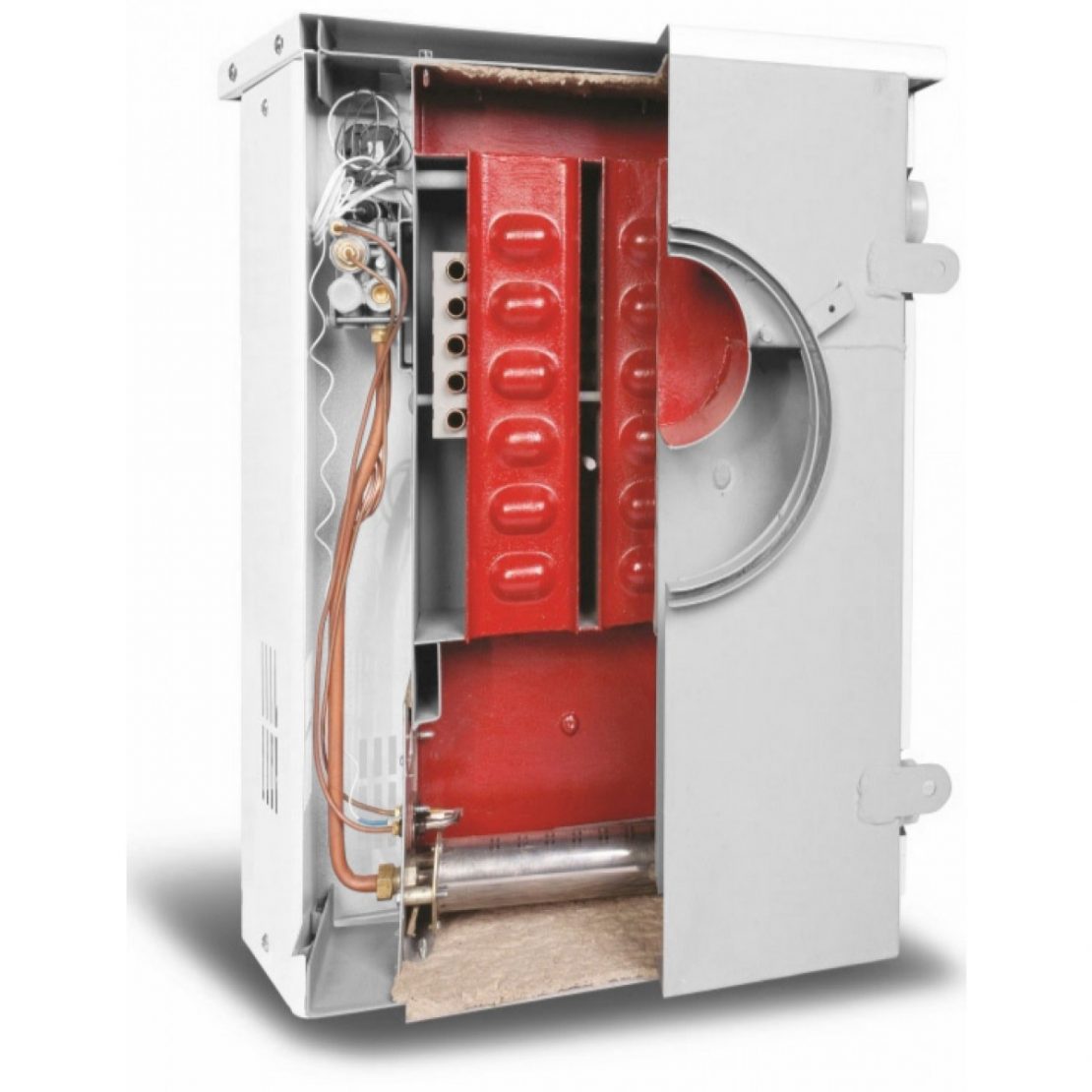

Агрегат заключен в прочный стальной корпус, оснащен системой безопасности, куда входят датчики тяги, термопара, термометр.

Особенности парапетных котлов:

Коаксиальная труба дымохода представляет собой двойную систему. Работает дымоход на забор воздуха для создания газово-воздушной смеси, которая сгорает в закрытой камере, и на отвод продуктов горения.
Особое устройство горелки обеспечивает повышенную эффективность парапетных моделей.
Отсутствие принудительного поддува – свойство, позволяющее создать в доме энергонезависимую автономную сеть

Это особенно важно для строений, вынесенных за пределы города.
Конвекционный принцип работы устройства обеспечивает быстрый прогрев помещений. Достигается оперативность нагрева перфорацией стального корпуса, тепловая энергия передается воздушным потокам напрямую, за счет чего повышается КПД оборудования.
Герметичная камера сгорания минимизирует риск выпуска продуктов горения, поэтому люди в доме защищены от отравления газами.

Достоинства и недостатки парапетных котлов

Кроме того, что котел газовый двухконтурный парапетный обеспечит тепло и горячую воду в доме, устройства имеют ряд дополнительных преимуществ.

Специалисты выделяют следующие плюсы приобретения моделей одно-, двухконтурного типа:

• Отсутствие ограничений по месту размещения устройства. Потребуется только близость внешней стены, через которую придется вывести дымоход коаксиального типа, обычный дымоход не пригодится.
• Небольшие размеры прибора. Парапетную модель можно ставить на кухне или в ванной частного дома, если одна из стен является наружной. Корпус котла дополнен перфорацией, поэтому дополнительного источника тепла в зоне (комнате) установки не понадобится. Устройство служит своеобразной печью, прогревает как комнату, в которой установлено, так и другие помещения дома.
• Универсальность. На установку агрегатов нет ограничений, при наличии условий монтажа приборы ставятся в частных домах, квартирах многоэтажных жилых объектов.
• Наличие выбора. В продаже представлены одно-, двухконтурные модели с мощностью от 15-40 кВт. Самые продуктивные агрегаты предназначены для прогрева домов с жилой площадью до 200 м2.

Доступная стоимость – одно из главных преимуществ моделей. В сравнении с оборудованием стандартного типа парапетные котлы стоят на 30-45% дешевле. Минус один – приборы не предназначены для отопления больших помещений. При выборе котлов с мощностью в 20 кВт, пригодных для прогрева более 100-150 м2, необходимо позаботиться о тщательном утеплении строения. В противном случае понадобится дополнительный источник обогрева.

Носитель тепла

Довольно-таки большой процент жителей домов с большим количеством квартир пользуется водой из отопительных систем, причем в бытовых нуждах. Не всем им известно, но это сильно может повлиять на самочувствие и в конечном счете подпортить здоровье. Вода в системах отопления содержит примеси, необходимые для поддержания труб, по которым она передвигается, в хорошем состоянии — предотвращает от ржавления и образования различного вида налета. Это совершается ради экономии личных средств.

Выбирая отопительный котел, необходимо как можно лучше ознакомиться с его личными характеристиками. Ведь некоторые из них могут быть очень требовательны к используемой в системе воде. Это правило, прежде всего, нужно знать владельцам квартир дома. Частники же в состоянии сами следить за качеством подаваемой воды и качество самого носителя тепла.

Плюсы:

1. Компактность. Парапетные котлы возможно разместить в любом удобном для хозяина дома или квартиры месте. Будь то в кухне под окном или в коридоре на полке.
2. Использование коаксиальных труб. О свойствах данной конструкции говорилось выше. Это, прежде всего, экологичность. А также удобное расположение в любом месте, где есть выход на улицу. И конечно же, необязательное присутствие вентиляционной системы и горизонтально-вертикальное положение, по условиям или предпочтениям.

Технология установки своими руками

Лучше доверить монтаж специалистам службы газа, но при необходимости можно сделать это самостоятельно

Важно строго соблюдать инструкцию по установке разных видов котлов

Напольный котел

Перед монтажом напольных газовых котлов нужно проверить их комплектацию. На поверхности аппарата не должно быть вмятин, сколов. Технические характеристики, указанные на корпусе устройства, должны совпадать с данными, прописанным в техпаспорте.

1. Устранение заглушек с котла и очищение труб от сора, попавшего туда еще на этапе производства.
2. Установка агрегата на подготовленное основание или фундамент. Его уровень можно выставить при помощи регулируемых ножек или негорючих элементов.
3. Подключение к дымоходу. Отверстия для обустройства конструкции уже должны быть подготовлены. Для подсоединения котла к дымоходу нельзя использовать гофрированные материалы. Участки перекрытия и крыши, которые будут контактировать с конструкцией, нужно изолировать огнеупорными материалами. В местах соединения трубы и колен устанавливаются хомуты.
4. Подсоединение к отопительному контуру и водопроводу. Сначала подводятся трубы отопления, на которых устанавливаются фильтры грубой очистки. На них монтируются отсекающие краны. Все соединения надежно герметизируются. Таким же способом подключается водопровод. Если жидкость очень жесткая, придется поставить оборудование, смягчающее ее. Для уплотнения соединений не стоит использовать резиновые уплотнители, так как они быстро трескаются и начинают пропускать газ.
5. Подключение к электропитанию. Розетку лучше обустроить на минимальном расстоянии от агрегата. Если модель неустойчива к перепадам напряжения, в системе нужно задействовать стабилизатор или бесперебойник.

Настенный котел

Чтобы повесить настенный агрегат правильно, нужно разметить основание. Также проверяется комплектация оборудования. Кронштейны и монтажные приспособления должны идти в комплекте с котлом. Все патрубки и трубы отопительной системы промываются. Эта процедура нужна для устранения производственного сора.

Основание, на котором крепится агрегат, должно быть идеально ровным. Также оно должно выдерживать массу котла. Крепежные планки фиксируются на расстоянии 0,8-1,6 м от пола. Перед подсоединением изделия к системе отопления следует устранить заглушки, подводящие трубы оснастить фильтром, с обеих сторон от которого монтируются шаровые краны.

Подготовительные работы
Принципы работы
Полезные подсказки
Преимущества и недостатки
Тонкости монтажа
Сгорела лампа
Поломка датчиков
Сгорел предохранитель
Технические показатели

Критерии выбора парапетного газового котла

Поскольку газовый котел приобретается на десятилетия, к его выбору нужно отнестись максимально ответственно.

К одноконтурным котлам необходимо устанавливать бойлер для горячей воды

При покупке следует уделить внимание таким критериям:

• Толщина стали теплообменника. Она не должна быть меньше 3 мм, желательно из цветного металла или нержавеющей стали.
• Конструкция изделия и его эффективность. Для экономии средств лучше брать двухконтурные приборы с КПД от 0,92 и выше.
• Размеры и габариты. Если позволяет площадь комнаты, целесообразно останавливаться на напольном варианте. Этот тип котла более надежен и неприхотлив.
• Расположение разъемов для подключения. В зависимости от места установки выбирается разновидность изделия с боковым или задним подключением.
• Мощность. Следует приобретать агрегат из расчета 1 кВт на 10 м² общей площади дома при запасе 15% на экстремально холодные периоды.
• Материал дымохода. Труба должна быть сделана из толстой нержавеющей стали, устойчивой к высоким температурам и образованию внутри канала копоти.
• Легкость монтажа. От этого зависит стоимость, продолжительность и трудоемкость работ по установлению системы отопления.
• Функциональность. Одноконтурный котел меньше и дешевле, но не решает проблему ГВС.
