Расчёт радиаторов отопления
В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:. Требуемое количество секций можно определить несколькими способами:
Требуемое количество секций можно определить несколькими способами:
- Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
- Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
- Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.
Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.
https://youtube.com/watch?v=AOIodX5L9tQ

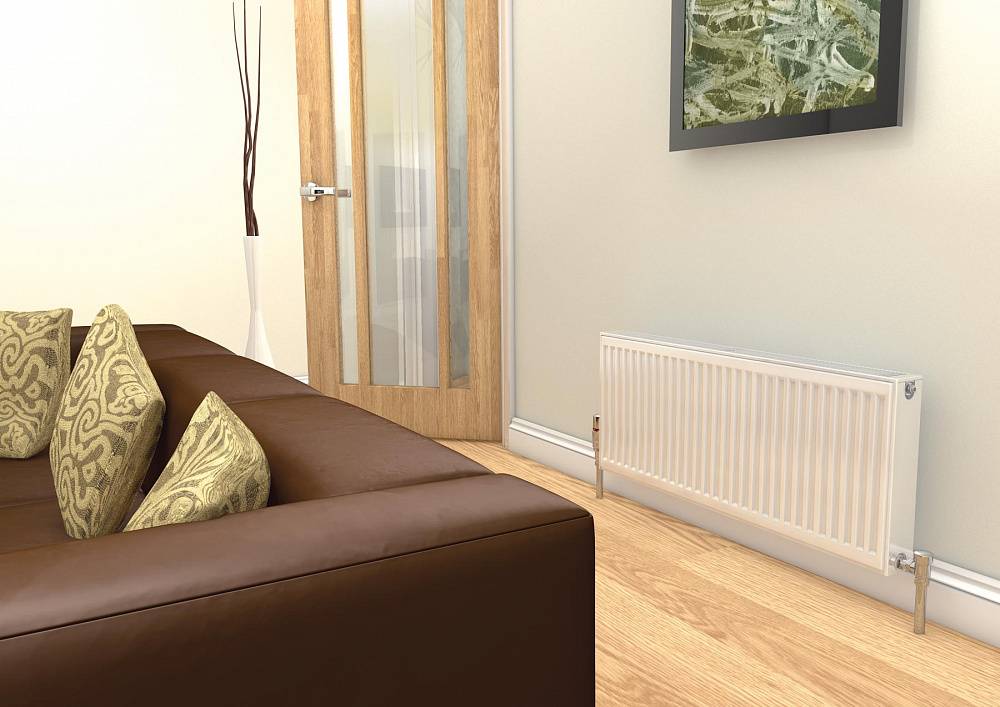

Что собой представляет плоский радиатор
Начнем описание, конечно же, с положительных качеств данного прибора:
- Плоская форма позволяет значительно увеличить свободное пространство в доме.
- В связи с его формой, подоконник тоже можно установить гораздо меньшей величины (если в этом существует необходимость).
- Меньшая площадь для сбора пыли и грязи.
- Облегчение очистки от загрязнений (по отношению к батареям с секциями).
- Привлекательный и необычный внешний вид, который проще вписать в интерьер.
Следующий вопрос — насколько хорошо плоский однорядный радиатор отопления справляется с подачей тепла?
Все мы знаем, что количество тепла напрямую зависит от размеров батареи. Первый вывод, который можно сделать на основании визуального восприятия – площадь радиатора уменьшается, а значит и уменьшается теплоотдача. Но это только первый взгляд на ситуацию, существуют и некоторые хитрости, которые позволяют такому прибору лидировать на рынке.
Начнем изучать плоские тонкие радиаторы отопления с их глубины. Не существует четкого показателя, обозначающего тонкость прибора, определить его можно «на глаз». За стандарт при этом мы берем . Плоский, или как его еще называют – панельный радиатор, будет примерно в два раза тоньше.
Сделав обзор всех моделей существующих на рынке отопительных приборов, делаем вывод, что под стандарты панельных радиаторов подходит лишь стальной плоский радиатор отопления, его мы и рассмотрим более подробно.
- Изготовляется радиатор из штампованного стального листа.
- За основу берется цельный лист с хорошей площадью углубления.
- Из-за небольшой площади изделия и теплоотдача будет небольшой.
- За счет того, что конструкция не секционная, а плоская во всю площадь прибора, достигается большая тепловая отдача.
- Два предыдущих пункта дают свой плюс – на нагрев радиатора уходит значительно меньше энергии.
Типы панельных радиаторов
На всех производствах используется идентичная классификация панельных радиаторов.
Всего представлено пять разновидностей:
Тип № 10. Обыкновенная панель (штампованная) не имеющая никаких излишеств. Этот вариант является одним из самых распространенных видов категории «самый плоский панельный радиатор для отопления» — глубина данной батарее 46 миллиметров. Самая покупаемая модель этого ряда – «Керми».
- Тип № 11. Панели этого типа имеют один слой конвекционных ребер, глубина такого радиатора вырастает до 59 миллиметров.
- Тип № 12. Это усложнённая конструкция, представляющая собой две плоских панели разделенные системой оребрения. Толщина данной конструкции составляет 64 миллиметра.
- Тип № 22. Это еще более сложная конструкция, представляющая собой две панели и две системы оребрения, которые располагаться между плоскостями. Глубина данного прибора составляет 102 миллиметра.
Тип № 33. Это самая сложная из конструкций, состоящая из трех плоскостей. Между первыми двумя панелями устанавливаются сразу две секции ребер, и еще одна между второй и третьей панелью. Глубина такой сложной конструкции будет достигать 157 миллиметров.
У некоторых производителей допускается варьирование глубины в обе стороны, но не более чем на 10 миллиметров.
- Если вы выбрали для себя плоский масляный радиатор, не стоит пытаться установить его своими руками, даже если у вас есть подробная инструкция необходимых действий. Система отопления – вещь довольно серьезная, поэтому оставьте эту работу специалистам.
- В связи с тем, что панельные батареи для отопления имеют не очень большую площадь теплоносителя, специалисты не рекомендуют устанавливать их в систему, имеющую естественную циркуляцию горячей воды
. Самый оптимальный вариант для таких радиаторов – система с циркуляцией принудительной, использующей насос. - Если вы пользуетесь принудительной системой циркуляции воды, не забудьте о том, что она должна быть закрытой
. Для этого необходимо установить расширительный мембранный бачок. - Не рекомендуется частое сливание жидкости из системы отопления. Вместе с заливанием чистой и свежей воды, в систему непременно попадет кислород, который может негативно повлиять на изделие из стали. Не смотря на то, что производители проводят некоторые предупредительные меры, рисковать все же не стоит.
- Также специалисты не рекомендуют устанавливать в помещениях с повышенной влажностью, так как это составляет большую вероятность того, что на металлической конструкции может образоваться коррозия.
- Нужно помнить, что каждый слой системы оребрения на панелях – это дополнительное, труднодосягаемое при чистке место для скопления пыли и грязи
.

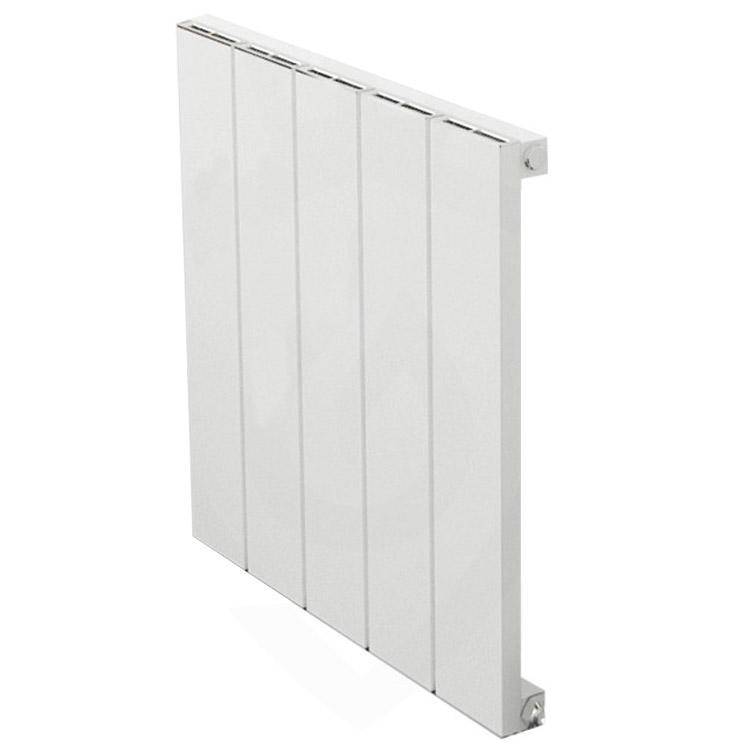

Стальные плоские радиаторы отопления
Изучение всех существующих на рынке моделей отопительных приборов наталкивает на такой вывод: стандартам панельных радиаторов соответствует только стальной плоский радиатор отопления. Поэтому именно он заслуживает более пристального рассмотрения. Благодаря применению специальной технологии изготовления изделиям данного типа сообщается небольшая толщина и стильные внешние данные.
Особенности плоских батарей отопления:
- Для изготовления используется штампованный стальной лист.
- В качестве основания выступает цельный лист с хорошим уровнем углубления.
- Небольшая площадь поверхности приводит к снижению теплоотдачи батареи.
- Увеличить теплоотдачу позволяет использование не секционной, а плоской сплошной конструкции прибора.
- Как следует из двух предыдущих пунктов, для нагрева помещения требуется меньшее количество теплоносителя и энергии.
Для тех пользователей, которые нуждаются в повышенной теплоотдаче, предоставляется дополнительные элементы в виде конвекционных ребер. Для их установки применяется точечная сварка по всей площади батареи. Чаще всего этим ребрам сообщается трапециевидная форма.
Особенности конструкции и эксплуатационные ограничения
Несмотря на массу преимуществ и достоинств, на использование панельного радиатора имеются и серьезные ограничения. Большинство моделей не рассчитано на установку в многоквартирных домах с центральной системой отопления. Это связано с тем, что рабочая температура теплоносителя для таких приборов обычно находится в пределах 110 — 120 С, что ниже стандарта для крупных централизованных систем. То же касается и эксплуатационного давления, которое в панельных приборах ограничено, в отличие от трубчатых радиаторов.
Установка в частном доме или таунхаусе с общей котельной небольшой мощности допускается при соблюдении этих ограничений. Следует учитывать и то, что в системе отопления с панельными приборами общее количество теплоносителя меньше, чем в сети с трубчатыми радиаторами. Это может сказаться на частоте включения подогрева — котел будет включаться чаще, расход газа или электричества окажется выше, чем при использовании стальных трубчатых радиаторов. Эффективность обогрева и экономичность системы значительно повышает использование регуляторов.
Расчет тепловой мощности панельных радиаторов
Для расчета мощности панельных радиаторов существует простая формула — следует рассчитать объем помещения и умножить полученный результат на 41, что и даст в итоге цифру для оценки. Распределить мощность по отдельным приборам можно на основании их паспортных данных, технического описания.
Окончательный выбор между панельными и трубчатыми приборами остается за владельцем дома. Российские производители освоили производство этих изделий с учетом требований качества и стилистической, дизайнерской составляющей. Трубчатые конструкции радиаторов из стали выигрывают за счет универсальности и больших возможностей в выборе дизайна.
Виды стальных радиаторов отопления
Стальные радиаторы отопления можно поделить на три вида по конструктивным особенностям:
- панельные;
- пластинчатые;
- трубчатые.

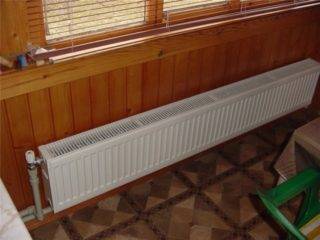

Панельные плоские
Такая батарея представляет собой две стальные пластины, в которых сделаны углубления с плоским дном. При соединении двух пластин, образуются каналы для циркуляции теплоносителя.
Пластины скрепляются методом точечной сварки. В углах прибор имеет отверстия для входящей и выходящей воды. При необходимости на одном из штуцеров устанавливают кран для спуска воздуха.
На трубе, через которую в калорифер поступает теплоноситель, устанавливается кран для регулировки подачи воды.
Эти модели имеют функцию конвекции. Конвекционные рёбра располагаются со стороны, которая крепится к стене. Во время нагрева калорифера эти рёбра также нагреваются. Горячий воздух поднимается вверх, образуя естественную конвекцию, что ускоряет прогрев помещения.
Важно! В некоторых моделях панельных отопительных приборов из стали конвекционные рёбра отсутствуют. В одном радиаторе может размещаться от одной до трёх панелей. В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:
В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:
В одном радиаторе может размещаться от одной до трёх панелей. В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:
- 10 — имеет одну панель. Не имеет конвектора и облицовки.
- 11 — имеет одну панель и конвектор.
- 20 — имеет две панели и воздуховыпускную решётку сверху. Конвектор отсутствует.
- 21 — двухпанельный калорифер с защитным кожухом и конвектором, присоединённым к одной из панелей.
- 22 — двухпанельный прибор с защитными кожухами и конвекторами.
- 30 — трёхпанельный радиатор, прикрытый сверху воздуховыпускной решёткой.
- 31 — трёхпанельный прибор с защитными кожухами и конвектором.

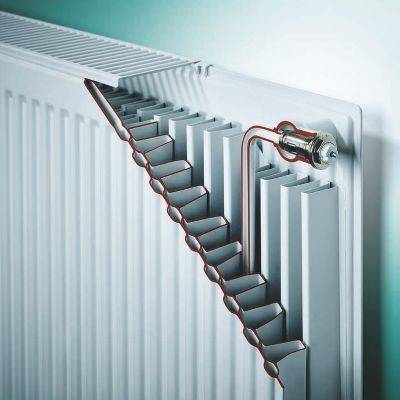

Фото 1. Внутреннее устройство некоторых типов стальных панельных радиаторов, маленьких и больших.

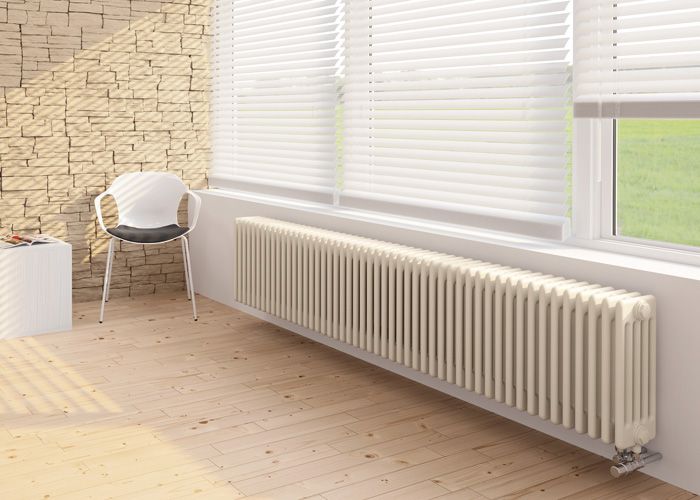

Трубчатые или секционные
Некоторые трубчатые калориферы похожи на обычные чугунные секционные батареи. Их также называют секционными, так как теплоноситель в них циркулирует по секциям, соединённым в единую конструкцию.
Одна секция такого прибора может иметь от 2 до 6 трубок. Трубчатые отопительные приборы могут иметь любые размеры. Наименьшая высота составляет 0,19 м, а максимальная — 3 метра.
Пластинчатые
Пластинчатые калориферы состоят из большого количества пластин, теплообменника и кожуха.
Теплообменник представляет собой дугообразную трубу. Количество коленей (сгибов) трубы зависит от конкретной модели. Как правило, используют одно или два колена.
Труба нагревается от теплоносителя, а затем отдаёт тепло пластинам. Пластины выполняют роль конвектора, но конвекция, созданная рёбрами панельных приборов отопления значительно сильнее.
Защитный кожух выполняет две функции. Вследствие того, что пластины и труба сильно нагреваются от теплоносителя, они способны обжечь жильцов дома. Температура кожуха не превышает 40 °C. Кроме того, этот кожух играет эстетическую роль. Внешне такие батареи похожи на панельные.
Технические характеристики стальных пластинчатых калориферов таковы, что позволяют им быть частью отопительных систем панельных домов, так как способны выдержать давление до 40 атмосфер.
Внимание! Со временем теплоотдача стальных пластинчатых отопительных устройств уменьшается из-за пыли, оседающей на частях конструкции. Во избежание этого, устройство нужно периодически чистить
Особенности эксплуатации
Стальные радиаторы рекомендуется использовать при организации частного отопления
Батареи из стали или алюминия не всегда подходят для эксплуатации. Алюминий не совместим с медными элементами, которые часто применяют для заглушек или в качестве соединителей и кранов. Для стали недопустимо присутствие большого количества кислорода, так как под его воздействием она начинает быстро ржаветь.
Батареи из данных материалов допускается использовать в квартирах при соблюдении всех требований по эксплуатации
Не менее важно учитывать, что радиаторы из легких и тонких сплавов рационально монтировать при организации индивидуального отопления
Монтаж
Плоский радиатор используют для систем обогрева, имеющих принудительную циркуляцию носителя тепла, то есть там, где используются циркуляционные насосы.
Отопительная система, использующая плоскую батарею, представляет собой закрытую конструкцию и имеет в своем составе мембранный расширительный бак. Выглядит она примерно следующим образом: носитель тепла под воздействием на него насоса идет по прямому трубопроводу, проходит через вентиль и далее попадает к потребителю тепла, затем проходя через развоздушник, идет по обратному трубопроводу до мембранного расширительного бака. И оттуда процесс повторяется заново.
Схема закрытой системы отопления с плоскими радиаторами
Если установка плоских батарей применяет открытую систему, срок службы батареи будет значительно меньше. Сливать воду часто нет никакой необходимости. В только что заливаемой жидкости, всегда большое содержание кислорода, что приведет к воздействию коррозии на радиатор. Не рекомендуется установка тонких устройств в комнатах с повышенной влагой воздуха, например, в ванной комнате. Если соблюдать все требования и рекомендации, риск рождения коррозии минимальный.
Возможна, монтаж плоских радиаторов своими руками друг за другом, в этом случае мощность тепла снизится на сорок процентов на метр, так как отдача тепла посредством излучения после второго ряда уменьшится. Если их установить рядами и оснастить сверху пластинами, получится конструкция, выглядящая как один аппарат.
Плоская батарея – это закрытое устройство плоского типа, по которому движется носитель тепла.
Когда устройство батареи применили для системы водяного отопления, с трубами из пластика или металла, надо поставить противодиффузный оградитель. Он предохранит от воздействия кислородных масс.
Перед тем как купить плоские батареи, ознакомьтесь с техническими характеристиками плоского устройства батареи, подходят ли они к данному зданию. Так, например, когда в здании используется газовый котел с клапаном защиты, давление жидкости должно составлять максимально 3.0 бар.
Обратите внимание на температуру воды в трубах. Рассуждает неверно тот, кто решил сменить радиаторы, выбросить устаревшие и поставить новые. Перед покупкой новых радиаторов для отопления надо произвести точные расчеты, учесть характеристику здания, проект устанавливаемой или уже существующей системы, техническую характеристику устройства, доверить работу по установке специалистам
Перед покупкой новых радиаторов для отопления надо произвести точные расчеты, учесть характеристику здания, проект устанавливаемой или уже существующей системы, техническую характеристику устройства, доверить работу по установке специалистам
Рассуждает неверно тот, кто решил сменить радиаторы, выбросить устаревшие и поставить новые. Перед покупкой новых радиаторов для отопления надо произвести точные расчеты, учесть характеристику здания, проект устанавливаемой или уже существующей системы, техническую характеристику устройства, доверить работу по установке специалистам.
Виды подключения радиатора
Если подсоединение нижнего способа подключения радиатора. он будет оснащен специальным вентилем для терморегулирования, которое незамедлительно обеспечит определенной температурой необходимой.
При боковом подключении стального радиатора используется стандартная схема циркуляции тепла в помещении, причем такое подключение дешевое и совсем не примечательное, не заметное.
Изготовление несколькими панелями приведет к большей подачи тепла. К ним можно вмонтировать еще и разнообразные металлические сплавы, как следствие увеличится размер основания, которое дает отдачу тепла.
Виды подключения батарей
Однако у этих систем отопления есть и отличительные признаки, к примеру, вес. По этому критерию они могут достичь весового уровня чугунных установок, довольно тяжелых. Также минусом будет объем воды, значит, терморегулирование будет ниже и соответственно теплоотдача тоже. Толщина радиатора может достигать 160 мм, это превосходит толщину чугунов. Кроме того, внутреннюю оболочку таких батарей трудно вычистить загрязнения.
Изделия из труб помогают вспомнить времена чугунных батарей. они схожи во внешних параметрах. Они в большинстве случаев, монтаж чугунных батарей производится в управленческих зданиях и жилых построек сталинского периода. Устойчивы к сильному атмосферному давлению доходящего до 10, в длину могут достигать более ста см, максимальная ширина 2 см. Также могут быть секционными и несекционными.
Типы в зависимости от материала изготовления

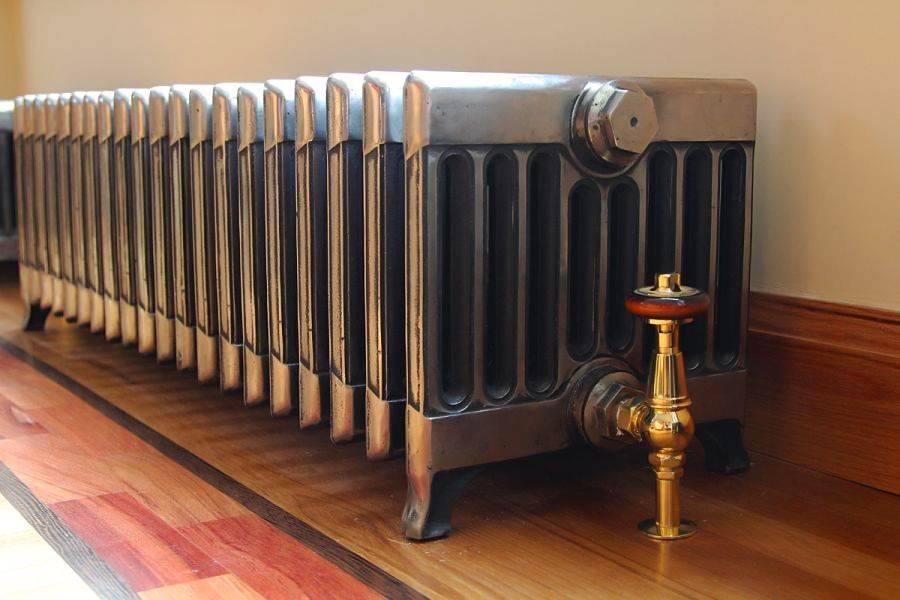

Чугунные
Радиаторы из этого материала пользуются заслуженной популярностью. Сейчас они выполняются как в стандартном, так и современном стиле. Изготавливаются также эксклюзивные декоративные напольные образцы.
Чугунные изделия имеют некоторые преимущества:
- высокая стойкость чугуна к неблагоприятному воздействию теплоносителя и коррозии;
- огромный срок службы в 30 лет и более;
- батареи долго нагреваются, но медленно остывают.
Однако минусов гораздо больше, чем преимуществ:
- низкая устойчивость к гидравлическим ударам, они способны выдержать до 10-12 атм (что не всегда предел в квартирах высоких многоквартирных домов);
- низкая теплоотдача;
- большой объем теплоносителя, что еще сильнее снижает эффективность системы отопления;
- большой вес.
- специфический и, несмотря на все попытки производителей, относительно однообразный дизайн.
Тем не менее, в виду своей дешевизны и долговечности, чугунные батареи отопления пользуются значительным спросом.
Стальные
Отопительные радиаторы из стали делятся на две категории: трубчатые и панельные.
Панельные радиаторы выпускаются по высоте от 300 мм. У европейских производителей этот параметр стартует от 200 мм, при межосевой высоте в 150 мм. Это оптимальный как по теплоотдаче, так и по стоимости вариант.
Преимущества стальных панельных батарей:
- оптимальная теплоотдача;
- все еще невысокая стоимость;
- небольшой объем теплоносителя;
- огромнейший выбор моделей с любым способом подключения;
- эстетический внешний вид.
Недостатки:
- неустойчивость к коррозии;
- узкие каналы, которые легко забиваются при некачественном загрязненном теплоносителе;
- предназначены только для закрытых систем отопления;
- толщина стенок всего 1,25 или 1,4 мм;
- уязвимость к гидроударам центральной системы отопления (свыше 10-12 атм.).

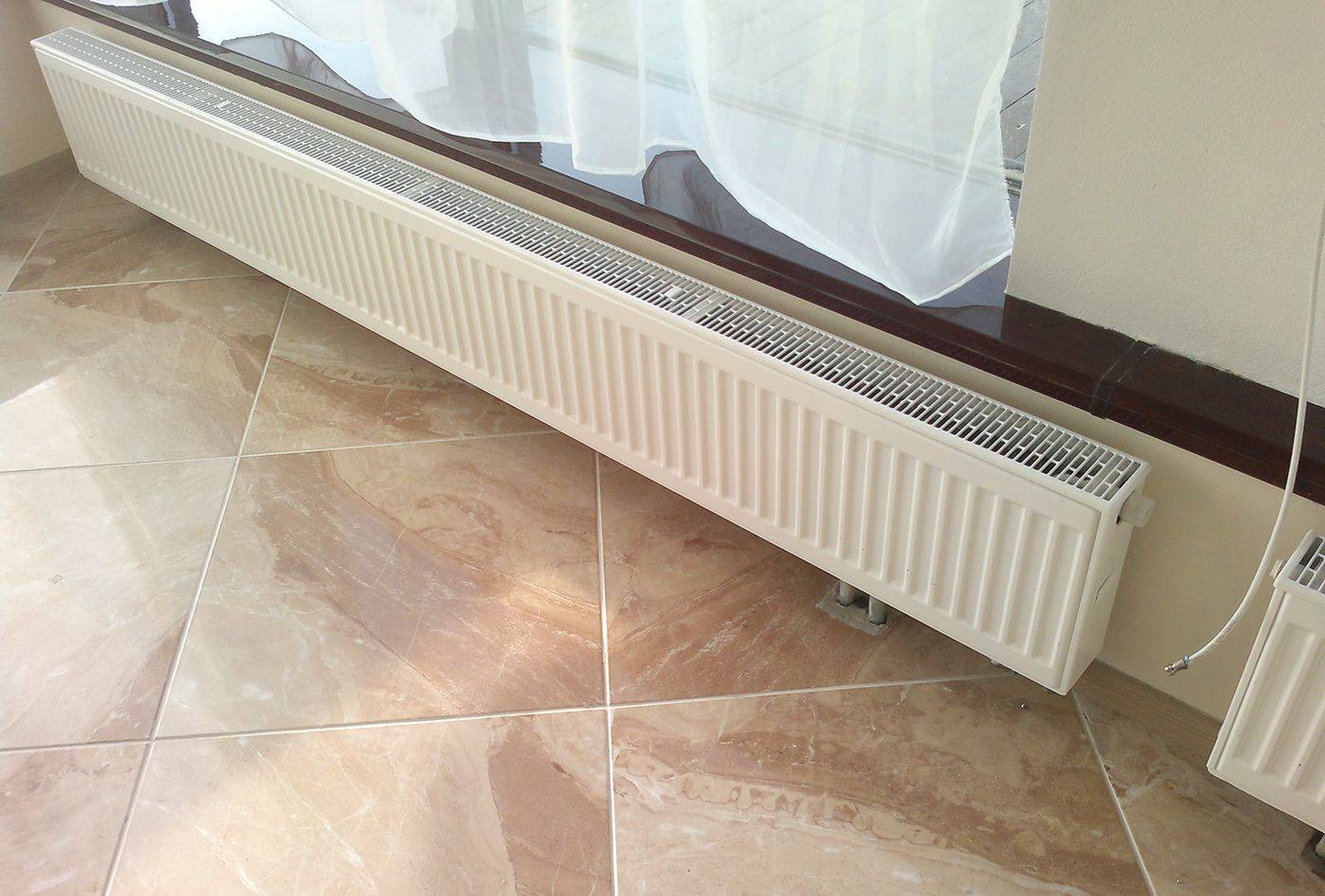

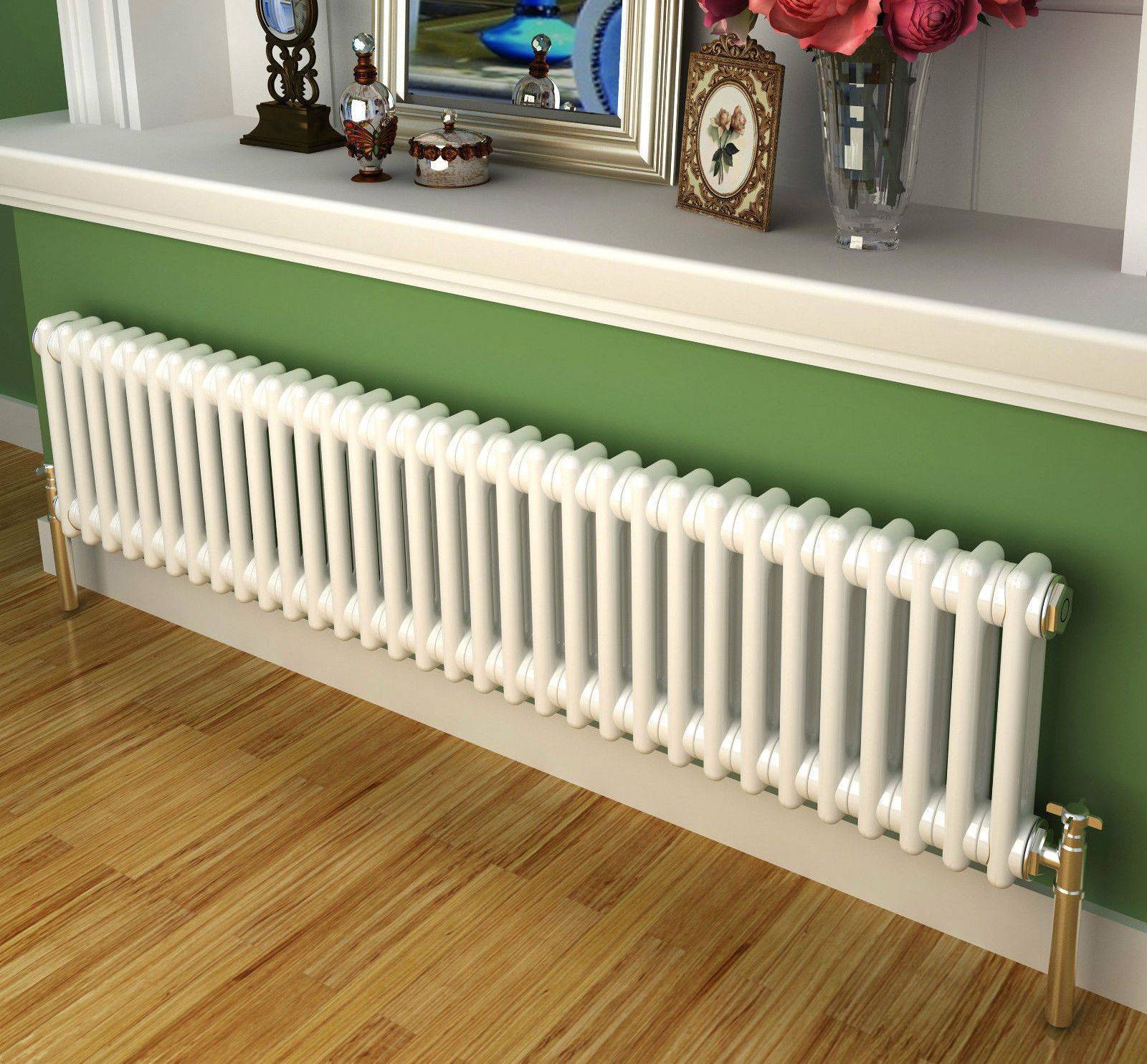

Трубчатые стальные батареи могут иметь еще более компактную конструкцию высотой от 155 мм, более стильный внешний вид. Глубина варьируется в пределах от 50 до 250 мм. Наряду с навесными аналогами находят применение низкие водяные напольные радиаторы отопления.
Достоинства низких трубчатых батарей:
- широкий выбор по ширине и глубине;
- более высокий предел допустимого рабочего давления, часто до 15-25 атм.
- большое сечение труб;
- привлекательный дизайн;
- большой выбор декоративных моделей;
- низкое гидравлическое сопротивление.
Недостатки:
- склонность к коррозии;
- большой объем теплоносителя;
- меньшая, нежели у панельных аналогов, теплоотдача;
- высокая стоимость производства, соответственно, и цена.
- предназначены для закрытых систем отопления.

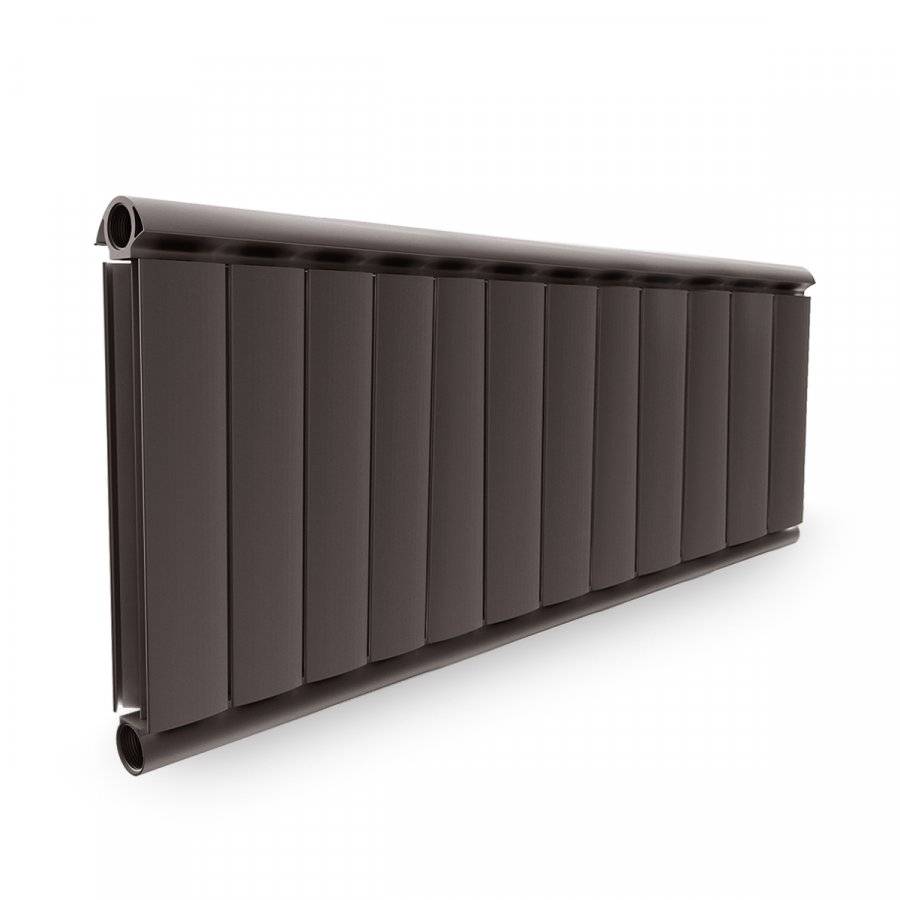

Алюминиевые
Радиаторы из алюминия бывают высотой от 200 мм. Такие приборы имеют высокую тепловую мощность – от 89 до 98 Вт на секцию, но нюансов в их использовании множество.
Преимущества алюминиевых батарей:
- крайне хорошая эффективность;
- небольшой вес;
- невысокая тепловая инерционность;
- незначительный внутренний объем.
Приборы чувствительны к качеству теплоносителя. Для стабильной работы необходим показатель PH равный 7-8. Также они несовместимы с медными трубами, теплообменниками котлов и прочими элементами системы, поскольку алюминий вступает с ними в реакцию. Рабочее давление находится в прямой зависимости от технологии изготовления изделия. Экструзионные модели имеют 5-6 бар, у литых этот показатель достигает 10-12 бар. По этой причине такие батареи лучше подходят автономным системам. Их использование в многоквартирных домах, где имеются централизованные системы отопления, противопоказано.

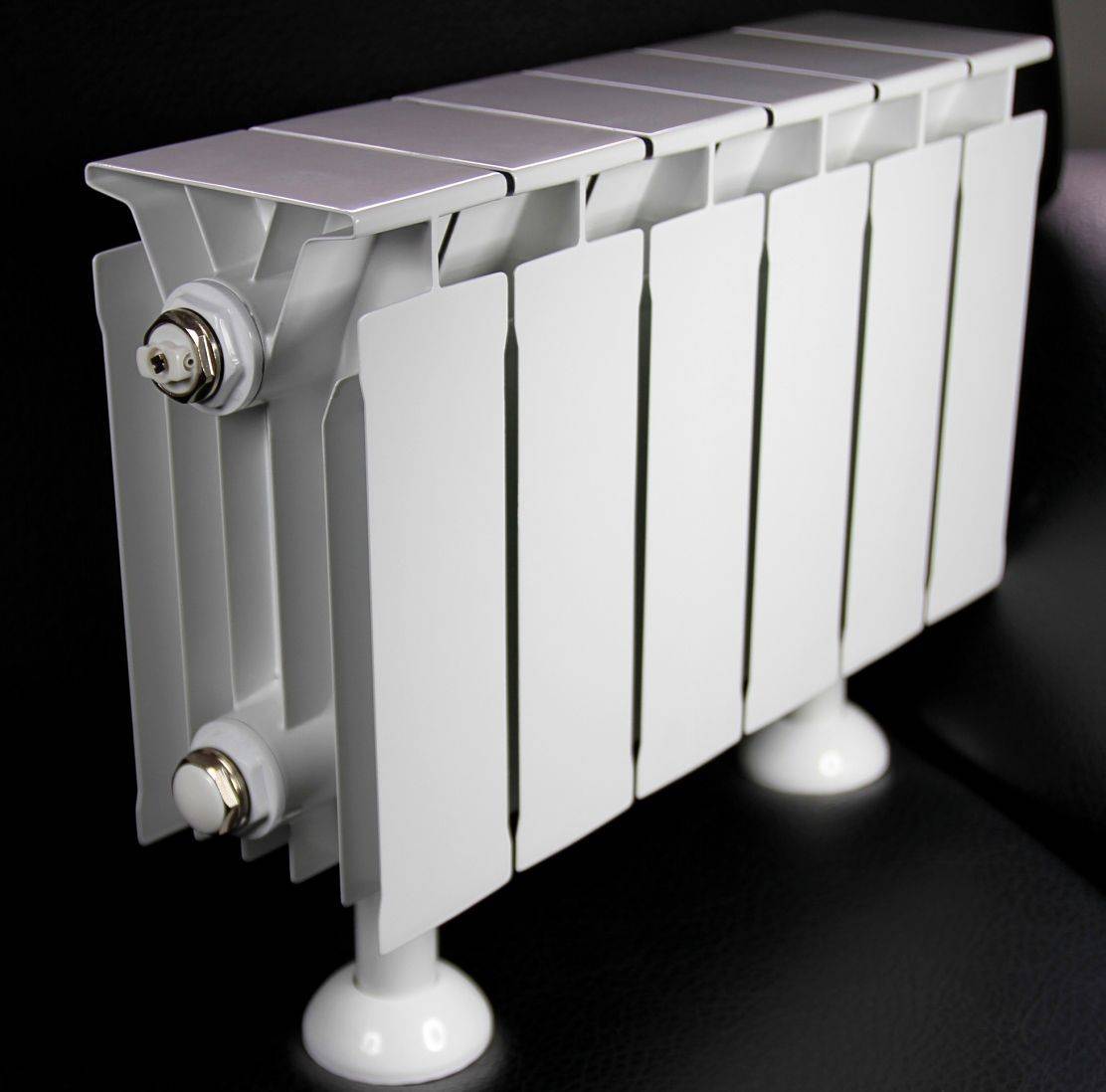

Биметаллические
Название радиаторов говорит о том, что они изготовлены из двух металлов. Коллекторы для теплоносителей сделаны из высокопрочной стали. Наплавленный сверху кожух из алюминия повышает теплоотдачу. Биметаллические радиаторы по межосевому расстоянию не отличаются от алюминиевых аналогов. В целом, это более совершенная конструкция алюминиевых радиаторов, с сохранением всех их достоинств.
Преимущества:
- высокий порог допустимого рабочего давления (30-35 атм.), возможность использования в централизованных и автономных системах;
- самая высокая теплоотдача, от 140 Вт до максимальной на рынке мощности в 280 Вт на 1 секцию (модель Sira RS 800);
- возможность работы при любом теплоносителе;
- высокий срок службы, не менее 20 лет.
Биметаллические батареи почти лишены слабых мест. Разве что по инерционности немногим уступают алюминиевым радиаторам, да и стоят не мало.
Для автономной системы отопления с рабочим давлением до 3 атм. подойдут любые радиаторы. Для квартиры, где в системе может быть 10 атм., необходимы батареи на 12 атм. В системах отопления, в которых теплоноситель идет самотеком, подойдут алюминиевые или чугунные батареи.
