Как паять пластиковые трубы для водопровода

Сварочный аппарат для пластиковых труб

Любое устройство для сварки является аппаратом, с помощью которого нагреваются части труб и накрепко соединяются между собой как единое целое.

Виды аппаратов для сварки:

• механический, используемый для пайки полипропиленовых труб с большим диаметром с прилагаемым усилием;
• ручной, используемый для труб с небольшим диаметром (не более 125 мм), идеально подходящий для личного пользования.

множество видов сварных форм

В каждой фирме — производителе существует своя комплектация для сварочного аппарата, однако есть базовые наработки, попадающиеся чаще всего:

1. Простой вариант: ключи для насадок, подходящие для пайки труб одного или двух диаметров.
2. Чемоданчик с комплектацией насадок для популярных сечений (40, 32, 25, 20 мм или других).
3. Чемоданчик с полным комплектом, содержащим сварочный прибор, набор насадок, ряд необходимых принадлежностей и инструментов для рабочего процесса.

В комплект каждого паяльного прибора входит инструкция, где все четко написано, что и как делать.

Секреты качественной пайки

Перед монтированием важно знать не только о том, как правильно паять пластиковые трубы, но и помнить о разнообразных нюансах, которые помогут сделать сварку максимально качественной. Желательно придерживаться следующих рекомендаций:

Желательно придерживаться следующих рекомендаций:

• начинать сварку только после разогрева оборудования;
• проводить процедуру можно только при температуре воздуха выше 0;
• после включения паяльника не поворачивать и не трогать элементы до их спаивания, иначе стык получится неровным;
• после окончания пайки нужно время для остывания соединений. Только после этого с ними можно проводить дальнейшие манипуляции.

Чем паять пластиковые канализационные трубы. Соединение при помощи обжимных фитингов

Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.

Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.

Плюсы этого метода:

• для монтажа используется минимальный набор инструментов;
• соединение трубопровода можно доверить даже новичку;

в месте установки обжимного фитинга создаётся надёжное соединение;

Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.

Соединение при помощи клеевых составов

В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.

В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.

Преимущества метода:

• стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
• по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
• для стыковки не требуется наличие специальных навыков.

Важно ! Во время работ следует соблюдать меры безопасности, не проводить работы вблизи открытых источников огня и избегать попадания состава на кожу

Краткая инструкция

Сначала к сварке готовятся фитинги и трубы, которые требуют обработки. Удаляется обязательно слой фольги, если речь идёт об армированных изделиях. Обезжирить необходимо все детали, которые надо будет потом паять.

Видео 3. Пайка ПВХ трубопровода на стене паяльником

Сварка полипропиленовых труб на стене. Как надёжно закрепить паяльник для труб?

С одной стороны на нагреватель сварочника монтируют соединяющий элемент, на другом конце закрепляется сама труба. Муфта соединительная используется несколько иначе.

Главное – соблюдать при сварке время, которое требуется на обработку тех или иных деталей. Перестановка, фиксация и нагрев своими руками требуют соблюдения определённых временных промежутков.

Детали не будут деформироваться только при плавном выполнении каждого действия. На аппарате для сварки нужно выставить рабочую температуру плавления. Обычно она равна 260 градусам. Иначе паять невозможно.

Надо подождать некоторое время после завершения процесса, чтобы конструкция остыла. При использовании соединительной муфты соблюдайте такие же требования.

Видео 4.Пайка своими руками ПВХ трубопровода

Пайка полипропиленовых труб

Основные особенности пайки сёдел

Такой способ пайки подразумевает использование специального седла, обладающего, раструбом с углом в 90 градусов. Сам процесс подобен стыковому методу пайки, но после остывания раструба в поверхности трубки высверливается отверстие через седло. После этого к седлу припаивается вторая часть трубки.

В итоге должна получиться конструкция Т-образной формы. Если это первая самостоятельная пайка пластиковых изделий, то лучше потренироваться на ненужных кусках сделав несколько пробных швов.

Паять пластиковые изделия своими руками не слишком сложно, однако, это процесс, требующий определённого терпения и внимательности. Основное – это точное соблюдение времени прогрева и выдержи остывания стыкуемых частей.

https://youtube.com/watch?v=ooY-UcQuIbU

Влияние ошибок на качество сварки

Неспешные, тщательно обдуманные действия – гарантия от ошибок, которые могут свести на нет всю работу. Учитывать следует все мелочи технологии пайки и не отходить от них ни на шаг.

Распространённые ошибки, в результате которых появляются бракованные узлы монтируемой сети водопровода из пропилена:

1. Не выполнена очистка поверхности трубы от жировой пленки.
2. Угол среза сопрягаемых деталей отличается от значения 90º.
3. Неплотная посадка конца трубы внутрь фитинга.
4. Недостаточный или завышенный прогрев спаиваемых деталей.
5. Неполное снятие армированного слоя с трубы.
6. Корректировка положения деталей после схватывания полимера.

Иногда на материалах высокого качества чрезмерный прогрев не даёт видимых внешних дефектов. Однако при этом отмечается деформация внутренняя, когда расплавленный полипропилен закрывает внутренний проход трубы. В дальнейшем такой узел утрачивает работоспособность – быстро засоряется и блокирует ход воды.

Пример дефекта пайки, полученного в результате ошибочных действий. Мастер чрезмерно нагрел пластиковую трубу, которая, в свою очередь, деформировалась изнутри

Если угол среза торцевых частей отличается от 90º, в момент стыковки деталей торцы труб ложатся в скошенной плоскости. Образуется несоосность деталей, которая становится заметной, когда уже смонтирована линия длиной в несколько метров.

Нередко по этой причине приходится переделывать весь узел заново. Особенно при условии прокладки труб в штробах.

Некачественное обезжиривание сочленяемых поверхностей способствует образованию «островков отторжения». В таких точках полифузное сваривание не происходит совсем или происходит частично.

Какое-то время трубы с подобным дефектом работают, но в любой момент может образоваться порыв. Также частыми являются ошибки, связанные с неплотной посадкой трубы внутрь фитинга.

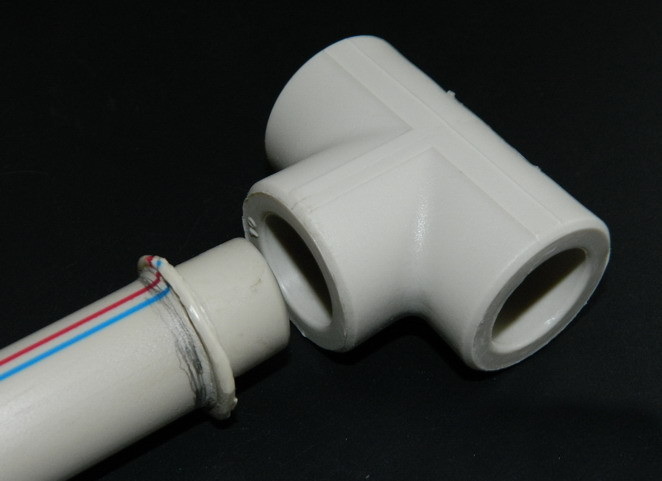

Распространенная ошибка при пайке полипропиленовых труб – неплотное вхождение конца патрубка внутрь раструба. Труба должна входить до границы ободка или разметочной линии

Аналогичный результат показывают соединения, сделанные с неполной очисткой армирующего слоя. Как правило, труба с армированием ставится на линиях высокого давления. Остаточная алюминиевая фольга создаёт в области пайки зону неконтакта. Именно в этой точке зачастую происходят протечки.

Грубейшая ошибка – попытка коррекции спаиваемых элементов с прокруткой вокруг оси относительно друг друга. Подобные действия резко снижают эффект полифузной сварки.

Тем не менее, в отдельных точках спайка образуется, и получается так называемая «прихватка». При небольшом усилии на разрыв «прихватка» держит соединение. Однако стоит только поместить соединение под давление, спайка тут же развалится.

Какой паяльник применить

Для любительской пайки своими руками сгодится незамысловатый, недорогой паяльник мощностью от 800 Вт. Но самый дешевый лучше не покупать, там скорее всего слишком много будет недочетов, и он, наверное, быстро перегорит, развалится например, отломается ручка!

Приобретаем необходимое оборудование

Видео 1. Процесс пайки ПВХ своими руками и какой нужен инструмент

Пайка полипропиленовых труб, технология, инструменты

1. Паяльник, в комплекте к которому продаётся несколько насадок. Главное – чтоб было соответствие между насадками паяльника и диаметром трубопровода.
2. Ножницы для резки. Главное – чтоб инструмент был заточен, тогда детали не будут деформироваться.

Поэтому имеет смысл как следует разобраться в том, как правильно паять трубы ПВХ.

Видео 2. Пайка китайским паяльником ПВХ трубопровода

Сварка полипропиленовых труб своими руками | Бог полипропилена | Будни сантехника | Coresite

Достоинства пластиковых труб и их использование

Использование для прокладки водопроводной системы труб из полимерных материалов позволяет обходиться без электросварки или сложных механизмов для нарезания резьбы, что в значительной степени облегчает монтажные работы.

Для начала хочется разобраться за счёт, каких качеств полипропиленовая труба настолько быстро стала одним из наиболее популярных материалов для сооружения водопровода или отопительных систем.

Это произошло, потому что такой материал обладает целым рядом преимуществ по сравнению с другими аналогами.

• Значительный эксплуатационный ресурс, составляющий 50 и более лет.
• Пластиковая трубка выдерживает давление воды до 25 атмосфер с максимально допустимой температурой до 110 °C.
• Полиэтиленовые трубы достаточно устойчивы к воздействиям различных химических реагентов.
• Немаловажным фактором, влияющим на популярность такого материала, считается его достаточно невысокая стоимость и простота установки.

Хочется отметить, что для отопительной системы лучше использовать армированные трубы, когда для водопровода подойдёт более дешёвая пластиковая трубка. Армированный рукав состоит из алюминиевой фольги, которая повышает прочность труб, удерживая первоначальную форму длительное время.

Также в процессе выбора материала нужно учитывать и его внешние характеристики:

• качественные изделия имеют чёткие геометрические формы;
• пластик должен обладать однородной структурой;
• по длине всего изделия должна быть нанесена маркировка.

Если рассматривать область использования труб из пластика, то она также достаточно широкая. Их применяют при прокладке следующих магистральных систем:

• прокладка горячего и холодного водопровода;
• обустройство отопительных систем;
• технологические магистрали для прокачки жидких различных веществ;
• магистральные системы прокачки всевозможных газов под давлением.

Единственным условием, без которого прокладка просто невозможна – это правильная пайка пластиковых труб. Это в первую очередь обусловлено необходимостью герметизации материала на стыках.

Методика пайки пластиковых труб

Пайка пластиковых труб представляет собой следующие процедуры: купив или взяв в аренду прибор для пайки, можно легко и просто произвести монтаж полипропиленовых труб во всем доме. Для этого, кроме самого аппарата (паяльника для труб) нужны такие принадлежности:

• насадки для паяльного устройства из тефлонов диаметром в 40, 32, 25, 20, 16 мм, выбор которых зависит от размера труб, применяемых в системе канализации, холодного и горячего водоснабжения;
• резак для пластиковых труб;
• обезжиривающее вещество для пластика;
• ножик, рулетка, надфиль;
• ручка, треугольник для наметки угла;
• шабер для очистки от армированного слоя (если он есть);
• арматура и фитинги для соединения труб. Соединения труб зависят от их размеров сечения и делятся:
• на раструбные (диаметр до 63 мм);
• на стыковочные (диаметр от 63 мм и выше).

В частных домах или городских квартирах преимущественно применяется раструбная пайка, так как для основной магистрали будет достаточно трубы в 50 мм, остальные применяемые трубы ещё меньше диаметром. Например, для трубопроводов используются трубы в 16−32 мм; отводы к смесителям в 16 мм.

Чтобы приступить к пайке необходимо предварительно подготовить устройство, надежно закрепив его в удобном месте. Все детали для соединения проверить на предмет брака, очистить от грязи, обезжирить.

Разметить систему, разложить её в месте сборки, внешнее сечение трубы должно быть больше внутреннего сечения фитинга или другого переходника. Если они вкладываются друг в друга — значит, это брак.

Трубы нужно отрезать резаком так, чтобы плоскость среза была перпендикулярно оси трубы. Если имеется армирующий слой, шабером зачищают трубу до его полного удаления.

Для удаления заусенцев по наружному краю зачищают напильником, образовывая небольшую фаску, по внутреннему диаметру трубы проводят ножом.

Подготовив весь материал к пайке нужно действовать быстро и четко. Чтобы все было сделано правильно, нужно соединить пару труб на обрезках, для корректировки времени пайки, пользуясь таблицей.

Диаметр трубы, мм	16	20	25	32	40	50
Длина нагреваемой части трубы, мм	12	14	15	16	18	20
Время выдержки в насадке, сек	4−5	5	6−7	8	10−12	18
Время выдержки при соединении, сек	4	4	6	6	6	6
Время выдержки при затвердевании, мин	2	2	2	4	4	4

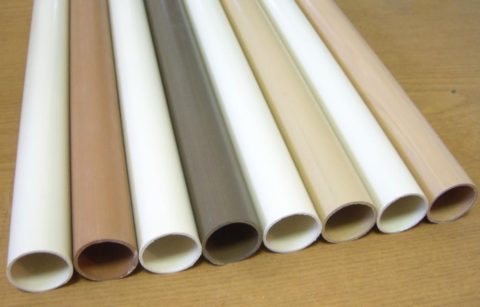

Преимущества и недостатки ПВХ труб

Производится данная продукция из непластифицированного поливинилхлорида в виде одно- либо трёхслойных трубных изделий. Их поставка осуществляется стандартными отрезками длиной 600, 300, 200, 100 и 50 см. К основным достоинствам ПВХ труб следует отнести:

• длительный срок эксплуатации;
• устойчивость к воздействию коррозии и агрессивных сред;
• хорошая пропускная способность;
• антистатичность и взрывобезопасность;
• небольшой вес;
• возможность монтажа своими руками;
• сравнительно низкая стоимость и др.

Наряду с вышеуказанными преимуществами, эти изделия имеют ряд недостатков. Главный – это ограниченный диапазон рабочих температур. Поливинилхлоридные трубы способны долговременно транспортировать рабочую среду со значением этого параметра лишь +45˚С, а краткосрочно +65˚С. При низких температурах этот пластик становится хрупким. Кроме того, хоть поливинилхлорид не поддерживает горение, нагрев этого материала свыше +120˚С вызывает его разложение, сопровождающееся выделением удушливого и токсичного хлористого водорода. Совокупность вышеуказанных факторов обусловливает невозможность применения ПВХ труб для обустройства промышленной канализации.

Свойства труб ПВХ существенно ограничивают сферу их применения

Какие ошибки мастера совершают чаще всего?

Спешка и отсутствие опыта ведут к тому, что неправильно выполняется даже такой процесс, как пайка полипропиленовых изделий. Опишем самые распространённые проблемы и их особенности.

Чаще всего дефекты на изделиях появляются из-за того, что неправильно размещены соединительные элементы во время пайки. Например, появляются зазоры, когда конструкция не вводится в фитинг до самого конца. Из-за чего уменьшается рабочее давление, толщина стенок. Особенно актуальна проблема для тех, кто сразу после нагрева вводит трубу своими руками в фитинг, не прилагая достаточных усилий.

При этом во время проведения пайки не допускаются и чрезмерные усилия. Иначе появляется другая проблема. Из зазора, по краям которого находятся торец и внутренний упор конструкции, начинают выдавливаться излишки расплавленного материала.

Такие излишки ещё называют «гратом». После чего снижается проходимость рабочего вещества по системе. Соединительный элемент начинает испытывать более серьёзную нагрузку.

• Некоторые не всегда правильно выставляют температуру. Нужная температура составляет – 260 градусов. Отклонения которое допускается – минус\плюс десять градусов. Это значение оптимально для любой разновидности изделий, вне зависимости от диаметра. Главное – чтобы паяльник не перегрелся. Тогда в материале можно будет поддержать необходимый уровень давления. При этом поверхность не должна остыть слишком сильно до того, как все элементы соединятся друг с другом.
• Ещё одна распространённая проблема – неправильно подобранное оборудование. Паяльники нужно выбирать по мощности в зависимости от того, трубу какого диаметра придётся обрабатывать. Например, мощность в 500 Ватт – лучший вариант для 50-миллиметровой конструкции. 1000 Ватт нужно, если обработке подвергается 100-миллиметроый трубопровод.

Видео 6. Ошибки подбора соединительных фитингов для пайки + таблица времени сварки

Как НЕ надо паять полипропиленовые трубы!

Советы по выбору аппарата для сварки

Перед покупкой подходящего оборудования рекомендуется обратить внимание на следующие несколько характеристик:

• Изготовитель. От чего зависит стоимость аппарата, качество изготовления.
• Материал, из которого сделано устройство, качество сборки. Без учёта этого фактора паять нельзя.
• Комплектация, дополнительные насадки.
• Мощность. Зависит от того, детали с каким диаметром подвергаются пайке.

Паяльник для труб ПВХ– это инструмент с максимально простым принципом работы. Нагревательный элемент находится в самой середине. Он и отвечает за создание оптимальной температуры во время пайки.

Видео 7. Обзор паяльника для сварки ПВХ

Обзор сварочного аппарата для пластиковых труб Patriot PW 205

Процедуру лучше выполнять не одному, а вместе с помощником. Кто то должен управлять инструментом, а другой готовит и ставит на место детали.

О мощности

Оборудование с мощностью от 1,5 до 2 Ватт встречается на рынке чаще всего. Этого может оказаться даже много для тех, кто пользуется инструментом в домашних условиях.

Хватает и 680 Ватт, чтобы решить данную задачу. По крайней мере, для работы с изделиями диаметром 16-63 миллиметра. 850 Ватт – оптимальное решение для ∅ 63-75 мм. Наконец, от 1200 Ватт понадобится для изделий ∅ на 125 миллиметров, так паять будет легче.

Как быть с насадками?

Лучше приобретать большие комплекты. Оптимальный выбор – инструменты с насадками практически для каждого диаметра, по паре штук. Их многие паяльники позволяют одновременно установить две и больше. Но это профессиональные агрегаты, потому они стоят недёшево.

Дополнительные рекомендации

Для 5-сантиметровых и больших диаметров оптимальное решение – применение стыкового соединения. Но этот совет носит характер рекомендации, а не обязательной аксиомы.

К поверхности, чья температура доведена до определённого показателя, подводим раструб, которым снабжён фитинг. После этого переходят к работе с самой трубой

Время выдержки важно соблюдать точно. Видео добавят наглядности рассказу

Главное достоинство данной технологии – в том, что на прямых участках не нужно ставить фитинги. Главное – чтобы срезы у конструкций были максимально ровными. В этом помогут специальные инструменты.

К нагревающим элементам паяльника они подводятся друг к другу, на одну линию, это правило тоже необходимо соблюдать строго. Благодаря этим устройствам легче проводить центрирование, чтобы добиться лучшего результата. На видео отчётливо виден каждый этап.

У некоторых паяльников есть специальные звуковые сигналы, извещающие о начале или о конце какого-либо этапа. Благодаря этому пайка ПВХ труб становится более эффективной.

Набор для пайки медных труб

Процесс соединения сегментов начинается с подготовки набора специальных приспособлений и расходных материалов. Без такого комплекта невозможно выполнить качественную спайку деталей.

Оборудование для пайки медных труб

Припой и флюс

Обработанные и очищенные поверхности медных элементов сначала всегда покрываются флюсом. Вещество представляет собой агрессивное соединение, полученное химическим путем. Флюс позволяет избавиться от оксидов и жира на изделиях. Производители изготавливают вещество в жидком и газообразном состоянии.

Припой — это тоже расходный материал. Он выбирается в зависимости от варианта пайки. Многие производители изготавливают припой на основе олова. У расходного материала температура плавления ниже, чем у медных деталей.

Для выполнения работ подходят припои, в которые добавлена сурьма, висмут или медь. Лучшим вариантом является расходный материал с серебром. Однако он больше стоит. Поэтому используется расходник, у которого один из компонентов — это медь.

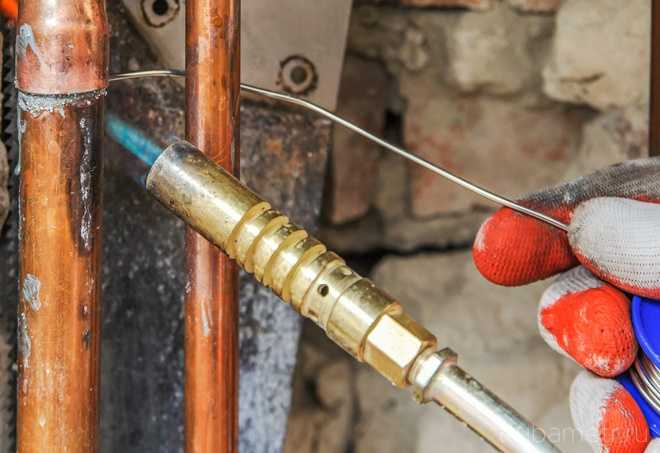

Горелка

Пайка выполняется газовой горелкой небольших или стандартных размеров. Инструмент создает узконаправленное пламя. В качестве горючего вещества, размещаемого в баллоне, вовремя низкотемпературной работы применяется смесь, состоящая из воздуха и пропана. Может также использоваться пропано-бутановое газообразное вещество, соединенное с воздушной средой. Объема смеси в одном баллоне хватает для выполнения примерно 300-400 стыков.

Во время высокотемпературной стыковке применяется горючая смесь, состоящая из пропана и кислорода или воздуха и ацетилена. Соединения также могут быть выполнены с помощью ацетилено-кислородного газообразного вещества.

Паяльник

Этот вид оборудования представляет собой электрическое приспособление. Инструмент позволяет соединить отдельные сегменты медных систем при использовании мягкого или твердого припоя. Электрический паяльник имеет прижимные клещи.

В устройстве также присутствуют съемные электрод Приспособление применяется на объектах, где нельзя использовать открытый огонь.

Сопутствующие материалы

При монтаже медных инженерных коммуникаций не обойтись без трубореза. Инструмент позволяет нарезать трубы требуемой длины. Рекомендуется применять в работе исключительно высококачественные приспособления. Именно они позволят не замять металл и осуществить ровный срез.

При монтаже водопровода, отопления, сетей газоснабжения и кондиционирования также применяется фаскосниматель. Инструмент позволяет удалять заусенцы с внутренней кромки среза. Это приспособление облегчает вставку одной детали в другой элемент.

Однако действовать можно исключительно при использовании труборасширителя,  если состыковываются сегменты одинакового диаметра.

При подготовке медных элементов также выполняется зачистка их внутренних поверхностей. В процессе используется металлическая щетка или ершик.

Какой пластик используют для водопровода

Пластик как материал для труб соответствует высоким запросам потребителей. Пластиковые изделия не слишком дорого стоят, долговечны, не шумят, обладают небольшим весом и низкой теплопроводностью — преимуществ действительно предостаточно. Но при этом надо понимать, что существует несколько видов пластика:

• полиэтилен;
• полипропилен;
• поливинилхлорид;
• металлопластик.

Каждый из них обладает своими характеристиками и сферой применения. Это нужно учитывать при выборе, монтаже и пайке.

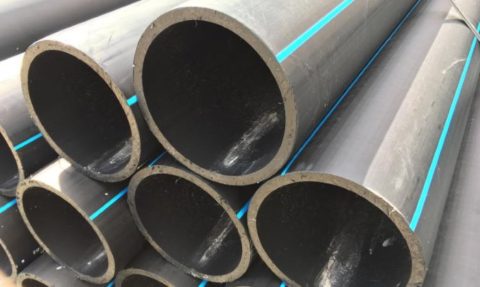

Полиэтиленовые (принята маркировка PE) пластиковые трубы используют как для разводок внутри зданий, так и для наружных трасс. Возможно их применение на трубных соединениях повышенного давления. Но есть у полиэтилена и существенный недостаток — он теряет некоторые свои свойства уже при -20 ℃.

Поливинилхлоридные (маркировка PVC или ПВХ) пластиковые трубы обычно покупают тогда, когда хотят снизить себестоимость ремонта. В нынешнее время ПВХ считается самым дешёвым полимером. А значит, и вся система будет стоить ниже, чем аналогичная, но, сделанная, например, на основе полиэтилена. Соединение труб ПВХ часто осуществляется методом «холодной сварки» или «в раструб» с использованием резиновых соединителей.

Полипропиленовые (маркировка PP) пластиковые изделия отличаются большой жёсткостью и работать паяльником с ними не так-то легко. Трубы из полипропилена не сматываются в бухты, а продаются отрезками по четыре метра. Диаметр таких изделий колеблется от 16 мм до 12,5 см. Умение спаять полипропиленовые трубы обычным паяльником — это действительно очень важный навык. Ведь такие трубы используются во многих областях: для горячего и холодного водоснабжения, для поливных систем на дачном участке, для обеспечения определённых технологических процессов в промышленных цехах.

Помимо чисто пластиковых, существуют ещё и металлопластиковые варианты (например, с применением алюминия). И такие трубы являются самыми практичными изделиями, срок их использования (при условии монтажа, осуществлённого правильно, и простейшего ухода) порой достигает пятидесяти лет — это очень много. Сегодня металлопластиковые трубы применяют, в основном, для горячего водоснабжения.

К чему могут привести ошибки при пайке

Наиболее распространенной ошибкой является случайное нарушение герметичности соединения

Важно после вставки трубы в фитинг не двигать ее. В противном случае возможна ситуация, когда полимер (ПВХ) сморщится и стык не будет герметичен

Это в будущем приведет к протеканию трубопровода.

Качество сварочного соединения будет нарушено в таких случаях:

• срез не был очищен от жира;
• угол среза не перпендикулярный;
• срез неплотно прилегает к фитингу;
• недостаточное снятие алюминиевого слоя;
• начало процедуры до полного прогревания инструмента.

Сварка ПВХ не является сложной процедурой, ее может провести даже человек без соответствующего опыта

Однако важно перед началом тщательно изучить технологию пайки и полностью следовать инструкции. Тогда сварочные соединения будут надежными, а использовать созданную систему водопровода, отопления или канализации с насосами из металлопластика можно будет годами

Режим пайки и его влияние на процесс

Технология пайки полипропиленовых труб заключается в их нагревании, после чего происходит размягчение входящего в их состав пластика. При соединении двух нагретых изделий возникает диффузия (взаимопроникновение) молекул полипропилена одного технических изделий в молекулы другого. В результате образовывается прочная молекулярная связь, делающая получившийся материал герметичным и прочным.

Если наблюдается недостаточный режим, то при соединении двух материалов не произойдет достаточная диффузия. В итоге стык техизделия получится слабым, что приведет к нарушению герметичности всего материала.

На выходе получается трубопровод с минимальным внутренним отверстием в месте стыка, диаметр которого не соответствует технологическим нормам.

Учитываются надо не только температуру нагрева при сварке полипропиленовых труб, но и время, температурный режим среды и диаметр технических изделий. Время нагрева трубных материалов находится в прямой зависимости от их диаметра.

Значение имеет внешняя среда. Минимально допустимый температурный показатель при сваривании изделий из полипропилена составляет -10 С. Максимально допустимый его показатель +90 С. Таблица температур сварки полипропиленовых труб таблица наглядно показывает, что в основном все зависит от времени.

Внешняя среда оказывает сильное влияние на качество пайки. Это связано с тем, что от момента снятия материалов с аппарата для сваривания до их непосредственного соединения проходит время. Подобная пауза сильно влияет на качество сварного шва. При небольшом внешнем температурном режиме в мастерской рекомендуется увеличивать время нагрева стыкуемых изделий на несколько секунд. Внешняя температура пайки полипропиленовых труб 20 мм должна быть выше 0 С

Важно не перегреть их. Есть риск затекания полимера во внутреннее отверстие трубного материала и уменьшения его внутреннего просвета. Это сильно отразится на пропускной способности будущего участка трубопровода

Это сильно отразится на пропускной способности будущего участка трубопровода.

Снятие трубы с аппарата для пайки

Выдержка температурного режима, ее особенности

Перед тем как ответить, какая температура нужна для сварки полипропиленовых труб, требуется определиться с используемым сварочным аппаратом. Для пайки материалов, изготовленных на основе полипропилена, применяется паяльник. Возникает вопрос: какая температура паяльника для пайки полипропиленовых труб должна устанавливаться? Оптимальным значением являются 260 С. Допустимо проведение сварочных работ в диапазоне 255 -280 С. Если перегреть паяльник свыше 271 С, уменьшив время нагрева, то верхний слой изделий прогреется больше внутреннего. Сварочная пленка окажется чрезмерно тонкой.

Существует таблица температур пайки полипропиленовых труб.

Трубный диаметр, мм	Время сваривания, с	Время нагревания, с	Время для охлаждения, с	Температурный диапазон, С
20	4	6	120	259-280
25	4	7	180	259-280
32	4	8	240	259-280
40	5	12	240	259-280
50	5	18	300	259-280
63	6	24	360	от 259 до 280
75	6	30	390	от 259 до 280

Температура сварки полипропиленовых труб 20 мм колеблется в диапазоне от 259 до 280 С, как и температура сварки полипропиленовых труб 25 мм.

Нет особых требований к такому показателю, как температура сварки полипропиленовых труб, армированных стекловолокном. Она устанавливается в том же диапазоне, что и для других технических изделий из полипропилена. Перед сваркой необходимо шейвером снять с таких изделий верхний армированный слой.

При сваривании изделий из полипропилена имеются особенности:

• необходимость избегать больших расстояний между паяльником и местом сваривания, поскольку происходит потеря тепла и снижение сварочного температурного режима, приводящее к плохому качеству шва;
• нарушение порядка действий при пайке, при котором мастер не делает последний стык из-за невозможности установить паяльник между двумя изделиями, что становится следствием деформации трубопровода и возникновения статического напряжения в его участках;
• недопустимость последовательного нагрева деталей конструкции.

Фитинг и трубный материал должны нагреваться одновременно, а не последовательно. При несоблюдении требования по равномерному нагреву деталей нарушится вся технология процесса.

В заключение

Для достижения результативности процесса необходимо, чтобы температурный режим устанавливался в соответствии с технологическими требованиями, для сварки использовался качественный агрегат, расстояние между ним и местом сварки было 1,4 м, а помещение было достаточно прогретым.
